Звуковые карты.

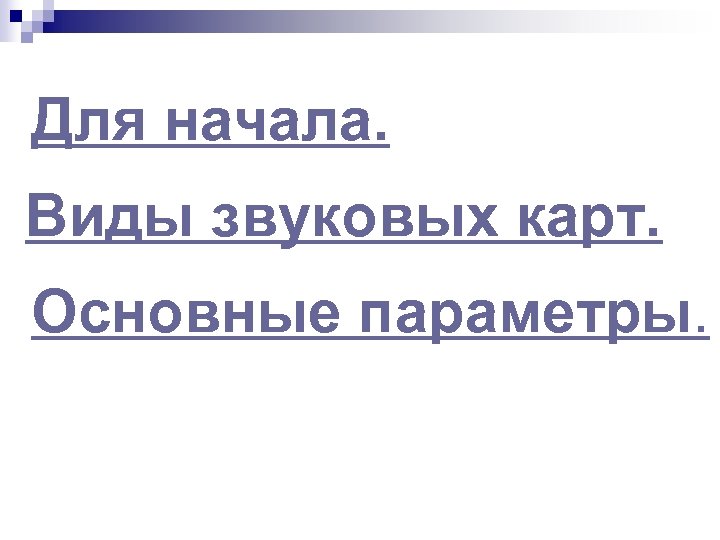

Для начала. Виды звуковых карт. Основные параметры.

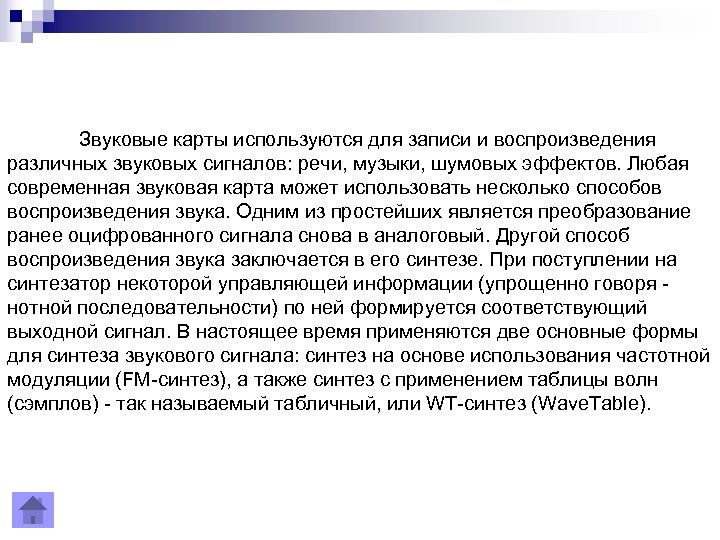

Звуковые карты используются для записи и воспроизведения различных звуковых сигналов: речи, музыки, шумовых эффектов. Любая современная звуковая карта может использовать несколько способов воспроизведения звука. Одним из простейших является преобразование ранее оцифрованного сигнала снова в аналоговый. Другой способ воспроизведения звука заключается в его синтезе. При поступлении на синтезатор некоторой управляющей информации (упрощенно говоря нотной последовательности) по ней формируется соответствующий выходной сигнал. В настоящее время применяются две основные формы для синтеза звукового сигнала: синтез на основе использования частотной модуляции (FM-синтез), а также синтез с применением таблицы волн (сэмплов) - так называемый табличный, или WT-синтез (Wave. Table).

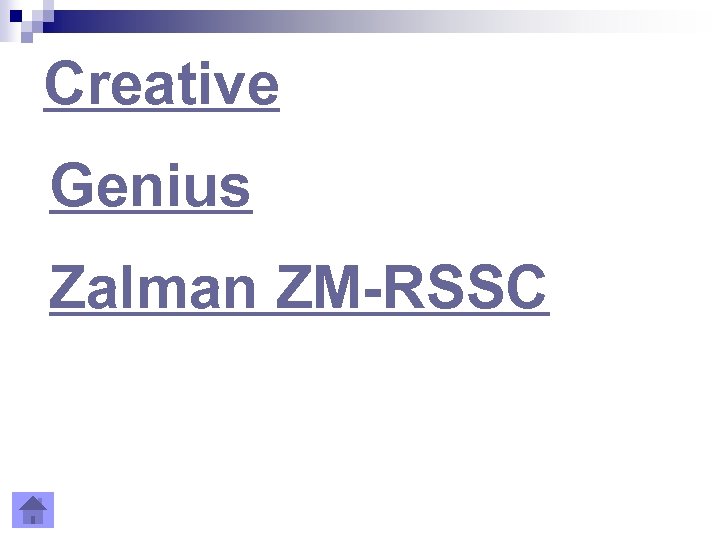

Creative Genius Zalman ZM-RSSC

Creative Audigy 2 ZS Notebook Creative Audigy SE Creative X-Fi Platinum Creative X-Fi Xtreme Gamer

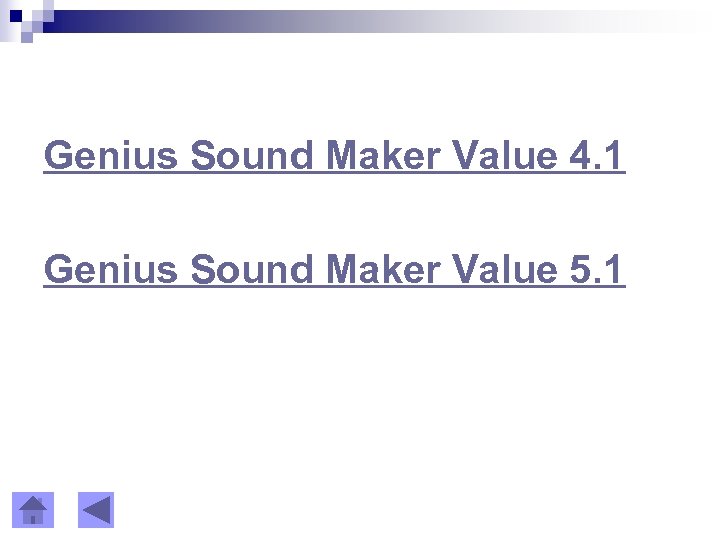

Genius Sound Maker Value 4. 1 Genius Sound Maker Value 5. 1

Общие характеристики Creative Audigy Тип: внутренняя Тип подключения: PCI Звуковая схема: 5. 1 Поддержка стандартов Creative Audigy Версия EAX: 2 Поддержка ASIO: нет Поддержка Open. AL: есть Звуковые характеристики Creative Audigy Разрядность ЦАП/АЦП: 24 бит/16 бит Максимальная частота ЦАП (стерео): 96 к. Гц Максимальная частота ЦАП (многоканальный): 48 к. Гц Максимальная частота АЦП: 48 к. Гц Отношение сигнал/шум ЦАП/АЦП: 100 д. Б/- Динамический диапазон ЦАП/АЦП: -/- THD ЦАП/АЦП: -/- Подключение Creative Audigy Цифровые интерфейсы S/PDIF: коаксиальный выход Количество внешних линейных входов: 1 Количество микрофонных входов: 1 MIDI-интерфейсы - входы/выходы: 1/1 Количество независимых выходов на наушники: 1 Количество портов Fire. Wire: 1

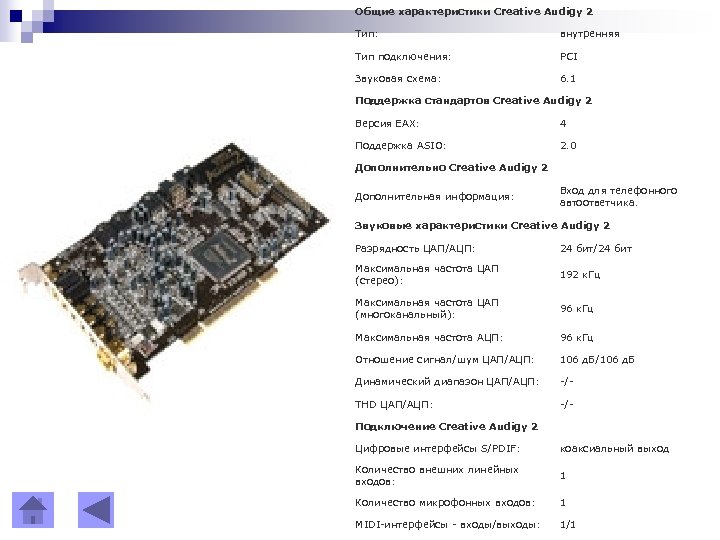

Общие характеристики Creative Audigy 2 Тип: внутренняя Тип подключения: PCI Звуковая схема: 6. 1 Поддержка стандартов Creative Audigy 2 Версия EAX: 4 Поддержка ASIO: 2. 0 Дополнительно Creative Audigy 2 Дополнительная информация: Вход для телефонного автоответчика. Звуковые характеристики Creative Audigy 2 Разрядность ЦАП/АЦП: 24 бит/24 бит Максимальная частота ЦАП (стерео): 192 к. Гц Максимальная частота ЦАП (многоканальный): 96 к. Гц Максимальная частота АЦП: 96 к. Гц Отношение сигнал/шум ЦАП/АЦП: 106 д. Б/106 д. Б Динамический диапазон ЦАП/АЦП: -/- THD ЦАП/АЦП: -/- Подключение Creative Audigy 2 Цифровые интерфейсы S/PDIF: коаксиальный выход Количество внешних линейных входов: 1 Количество микрофонных входов: 1 MIDI-интерфейсы - входы/выходы: 1/1

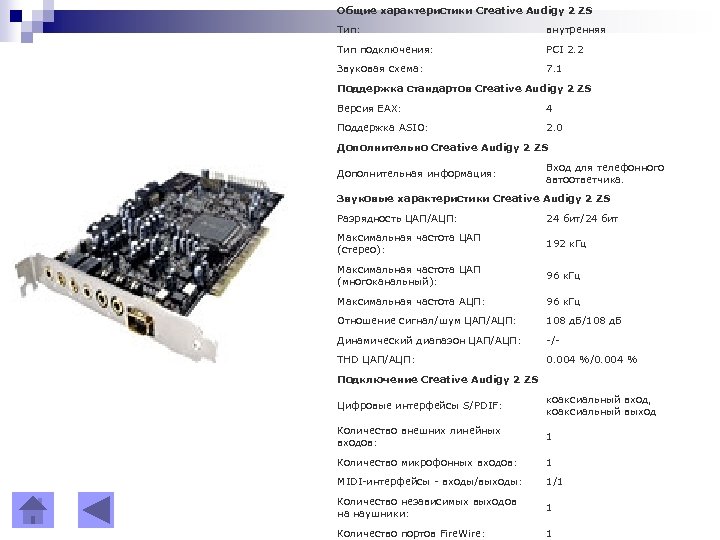

Общие характеристики Creative Audigy 2 ZS Тип: внутренняя Тип подключения: PCI 2. 2 Звуковая схема: 7. 1 Поддержка стандартов Creative Audigy 2 ZS Версия EAX: 4 Поддержка ASIO: 2. 0 Дополнительно Creative Audigy 2 ZS Дополнительная информация: Вход для телефонного автоответчика. Звуковые характеристики Creative Audigy 2 ZS Разрядность ЦАП/АЦП: 24 бит/24 бит Максимальная частота ЦАП (стерео): 192 к. Гц Максимальная частота ЦАП (многоканальный): 96 к. Гц Максимальная частота АЦП: 96 к. Гц Отношение сигнал/шум ЦАП/АЦП: 108 д. Б/108 д. Б Динамический диапазон ЦАП/АЦП: -/- THD ЦАП/АЦП: 0. 004 %/0. 004 % Подключение Creative Audigy 2 ZS Цифровые интерфейсы S/PDIF: коаксиальный вход, коаксиальный выход Количество внешних линейных входов: 1 Количество микрофонных входов: 1 MIDI-интерфейсы - входы/выходы: 1/1 Количество независимых выходов на наушники: 1 Количество портов Fire. Wire: 1

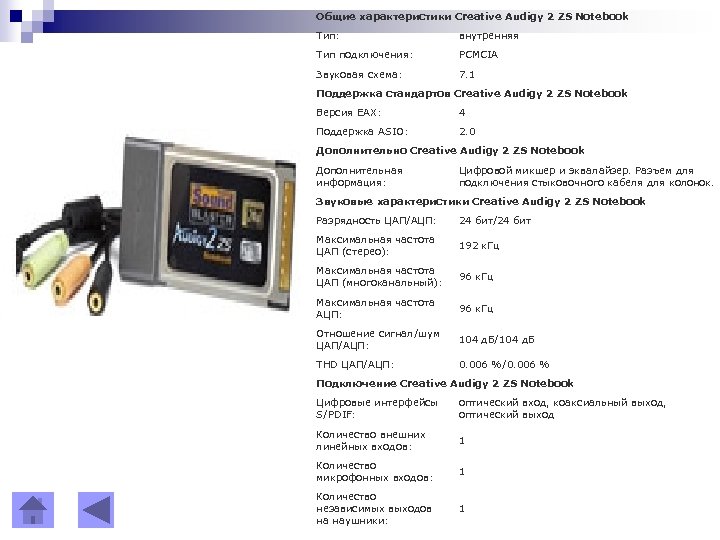

Общие характеристики Creative Audigy 2 ZS Notebook Тип: внутренняя Тип подключения: PCMCIA Звуковая схема: 7. 1 Поддержка стандартов Creative Audigy 2 ZS Notebook Версия EAX: 4 Поддержка ASIO: 2. 0 Дополнительно Creative Audigy 2 ZS Notebook Дополнительная информация: Цифровой микшер и эквалайзер. Разъем для подключения стыковочного кабеля для колонок. Звуковые характеристики Creative Audigy 2 ZS Notebook Разрядность ЦАП/АЦП: 24 бит/24 бит Максимальная частота ЦАП (стерео): 192 к. Гц Максимальная частота ЦАП (многоканальный): 96 к. Гц Максимальная частота АЦП: 96 к. Гц Отношение сигнал/шум ЦАП/АЦП: 104 д. Б/104 д. Б THD ЦАП/АЦП: 0. 006 %/0. 006 % Подключение Creative Audigy 2 ZS Notebook Цифровые интерфейсы S/PDIF: оптический вход, коаксиальный выход, оптический выход Количество внешних линейных входов: 1 Количество микрофонных входов: 1 Количество независимых выходов на наушники: 1

Общие характеристики Creative Audigy SE Тип: внутренняя Тип подключения: PCI Звуковая схема: 7. 1 Поддержка стандартов Creative Audigy SE Версия EAX: 3 Поддержка ASIO: нет Звуковые характеристики Creative Audigy SE Разрядность ЦАП/АЦП: 24 бит/24 бит Максимальная частота ЦАП (стерео): 96 к. Гц Максимальная частота ЦАП (многоканальный): 96 к. Гц Максимальная частота АЦП: 96 к. Гц Отношение сигнал/шум ЦАП: 100 д. Б Подключение Creative Audigy SE Цифровые интерфейсы S/PDIF: коаксиальный вход, коаксиальный выход Количество внешних линейных входов: 2 Количество микрофонных входов: 1

Общие характеристики Creative X-Fi Platinum Тип: внутренняя с доп. блоком Тип подключения: PCI 2. 2 Звуковая схема: 7. 1 Поддержка стандартов Creative X-Fi Platinum Версия EAX: 5 Поддержка ASIO: 2. 0 Поддержка Open. AL: есть Дополнительно Creative X-Fi Platinum Пульт ДУ: есть Звуковые характеристики Creative X-Fi Platinum Разрядность ЦАП/АЦП: 24 бит/24 бит Максимальная частота ЦАП (стерео): 192 к. Гц Максимальная частота ЦАП (многоканальный): 96 к. Гц Максимальная частота АЦП: 96 к. Гц Отношение сигнал/шум ЦАП/АЦП: 109 д. Б/- Динамический диапазон ЦАП/АЦП: -/- THD ЦАП/АЦП: 0. 004 %/- Подключение Creative X-Fi Platinum Цифровые интерфейсы S/PDIF: коаксиальный вход, оптический вход, коаксиальный выход, оптический выход Количество внешних линейных входов: 3 Количество микрофонных входов: 1 MIDI-интерфейсы входы/выходы: 1/1 Количество независимых выходов на наушники: 1

Общие характеристики Creative X-Fi Xtreme Gamer Тип: внутренняя Тип подключения: PCI Звуковая схема: 7. 1 Звуковые характеристики Creative X-Fi Xtreme Gamer Разрядность ЦАП/АЦП: 24 бит/24 бит Максимальная частота ЦАП (стерео): 192 к. Гц Максимальная частота ЦАП (многоканальный): 96 к. Гц Максимальная частота АЦП: 96 к. Гц Поддержка стандартов Creative X-Fi Xtreme Gamer Версия EAX: 5 Поддержка ASIO: 2. 0 Поддержка Open. AL: есть Подключение Creative X-Fi Xtreme Gamer Цифровые интерфейсы S/PDIF: оптический выход Количество внешних линейных входов: 2 Количество микрофонных входов: 1

Общие характеристики Genius Sound Maker Value 4. 1 Тип: внутренняя Тип подключения: PCI 2. 1 Звуковая схема: 4. 1 Поддержка стандартов Genius Sound Maker Value 4. 1 Версия EAX: нет Поддержка ASIO: нет Звуковые характеристики Genius Sound Maker Value 4. 1 Разрядность ЦАП/АЦП: 16 бит/16 бит Максимальная частота ЦАП (стерео): 48 к. Гц Максимальная частота АЦП: 48 к. Гц Подключение Genius Sound Maker Value 4. 1 Количество внешних линейных входов: 1 Количество микрофонных входов: 1 MIDI-интерфейсы - входы/выходы: 1/1

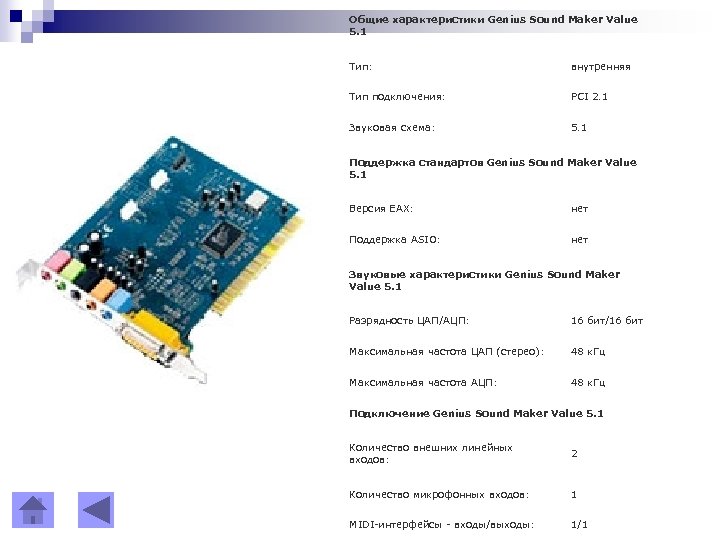

Общие характеристики Genius Sound Maker Value 5. 1 Тип: внутренняя Тип подключения: PCI 2. 1 Звуковая схема: 5. 1 Поддержка стандартов Genius Sound Maker Value 5. 1 Версия EAX: нет Поддержка ASIO: нет Звуковые характеристики Genius Sound Maker Value 5. 1 Разрядность ЦАП/АЦП: 16 бит/16 бит Максимальная частота ЦАП (стерео): 48 к. Гц Максимальная частота АЦП: 48 к. Гц Подключение Genius Sound Maker Value 5. 1 Количество внешних линейных входов: 2 Количество микрофонных входов: 1 MIDI-интерфейсы - входы/выходы: 1/1

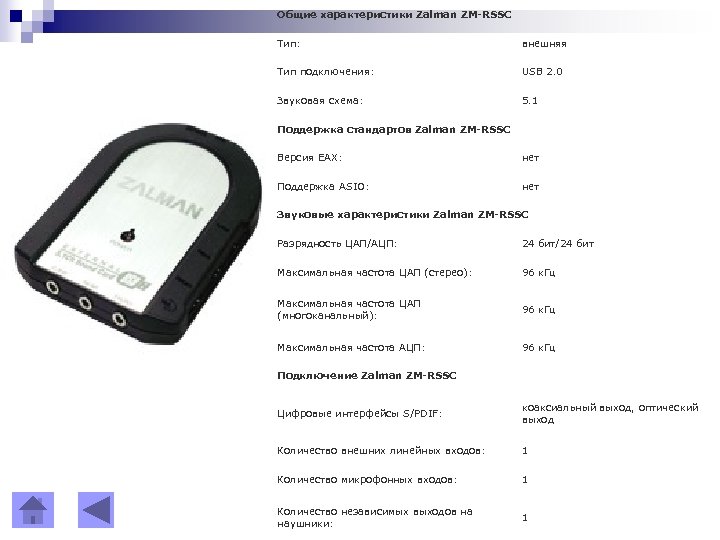

Общие характеристики Zalman ZM-RSSC Тип: внешняя Тип подключения: USB 2. 0 Звуковая схема: 5. 1 Поддержка стандартов Zalman ZM-RSSC Версия EAX: нет Поддержка ASIO: нет Звуковые характеристики Zalman ZM-RSSC Разрядность ЦАП/АЦП: 24 бит/24 бит Максимальная частота ЦАП (стерео): 96 к. Гц Максимальная частота ЦАП (многоканальный): 96 к. Гц Максимальная частота АЦП: 96 к. Гц Подключение Zalman ZM-RSSC Цифровые интерфейсы S/PDIF: коаксиальный выход, оптический выход Количество внешних линейных входов: 1 Количество микрофонных входов: 1 Количество независимых выходов на наушники: 1

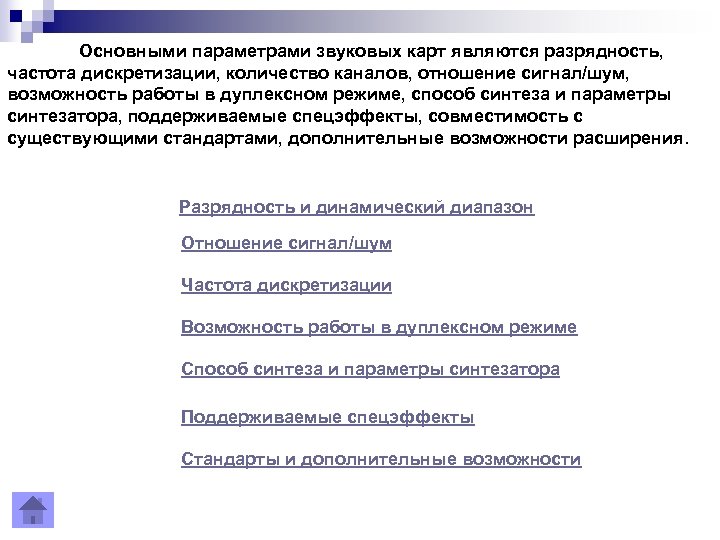

Основными паpаметpами звуковых карт являются pазpядность, частота дискpетизации, количество каналов, отношение сигнал/шум, возможность работы в дуплексном режиме, способ синтеза и паpаметpы синтезатоpа, поддерживаемые спецэффекты, совместимость с существующими стандартами, дополнительные возможности расширения. Разрядность и динамический диапазон Отношение сигнал/шум Частота дискретизации Возможность работы в дуплексном режиме Способ синтеза и параметры синтезатора Поддерживаемые спецэффекты Стандарты и дополнительные возможности

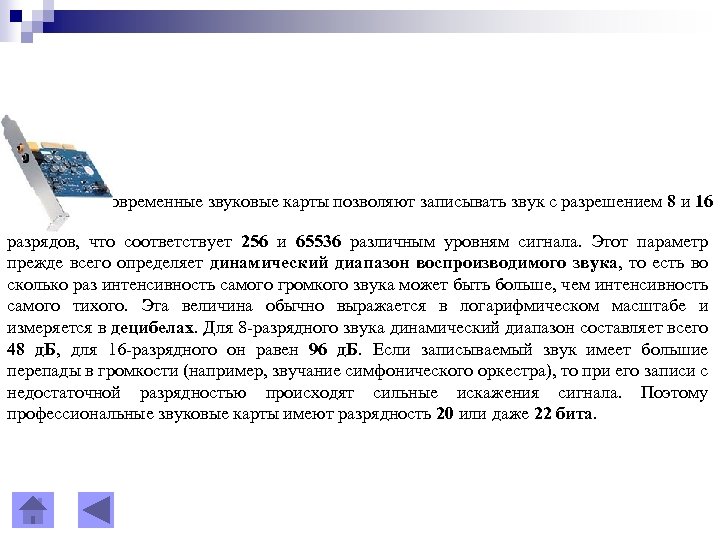

Современные звуковые карты позволяют записывать звук с разрешением 8 и 16 разрядов, что соответствует 256 и 65536 различным уровням сигнала. Этот параметр прежде всего определяет динамический диапазон воспроизводимого звука, то есть во сколько раз интенсивность самого громкого звука может быть больше, чем интенсивность самого тихого. Эта величина обычно выражается в логарифмическом масштабе и измеряется в децибелах. Для 8 -разрядного звука динамический диапазон составляет всего 48 д. Б, для 16 -разрядного он равен 96 д. Б. Если записываемый звук имеет большие перепады в громкости (например, звучание симфонического оркестра), то при его записи с недостаточной разрядностью происходят сильные искажения сигнала. Поэтому профессиональные звуковые карты имеют разрядность 20 или даже 22 бита.

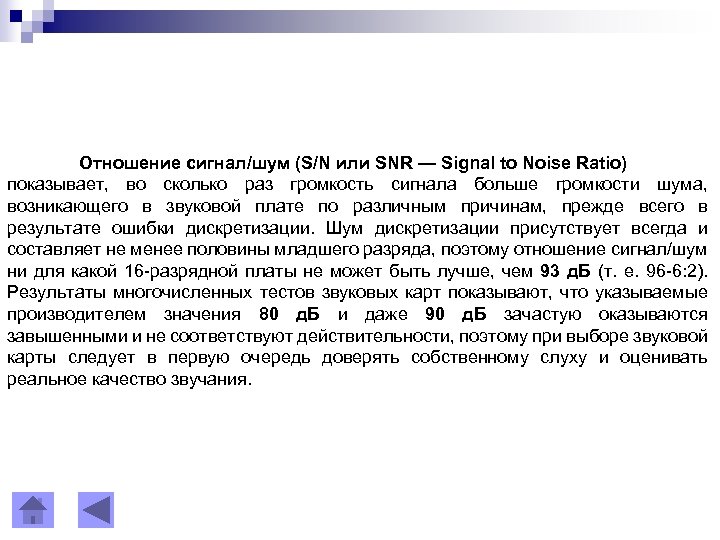

Отношение сигнал/шум (S/N или SNR — Signal to Noise Ratio) показывает, во сколько раз громкость сигнала больше громкости шума, возникающего в звуковой плате по различным причинам, прежде всего в результате ошибки дискретизации. Шум дискретизации присутствует всегда и составляет не менее половины младшего разряда, поэтому отношение сигнал/шум ни для какой 16 -разрядной платы не может быть лучше, чем 93 д. Б (т. е. 96 -6: 2). Результаты многочисленных тестов звуковых карт показывают, что указываемые производителем значения 80 д. Б и даже 90 д. Б зачастую оказываются завышенными и не соответствуют действительности, поэтому при выборе звуковой карты следует в первую очередь доверять собственному слуху и оценивать реальное качество звучания.

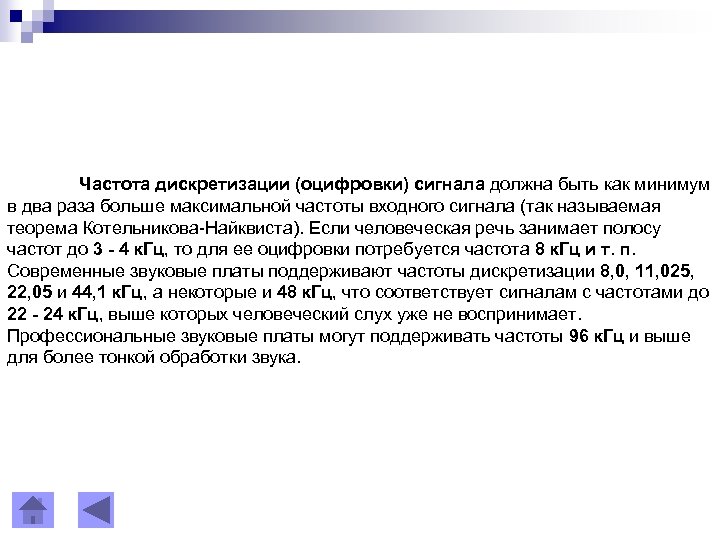

Частота дискретизации (оцифровки) сигнала должна быть как минимум в два раза больше максимальной частоты входного сигнала (так называемая теорема Котельникова-Найквиста). Если человеческая речь занимает полосу частот до 3 - 4 к. Гц, то для ее оцифровки потребуется частота 8 к. Гц и т. п. Современные звуковые платы поддерживают частоты дискретизации 8, 0, 11, 025, 22, 05 и 44, 1 к. Гц, а некоторые и 48 к. Гц, что соответствует сигналам с частотами до 22 - 24 к. Гц, выше которых человеческий слух уже не воспринимает. Профессиональные звуковые платы могут поддерживать частоты 96 к. Гц и выше для более тонкой обработки звука.

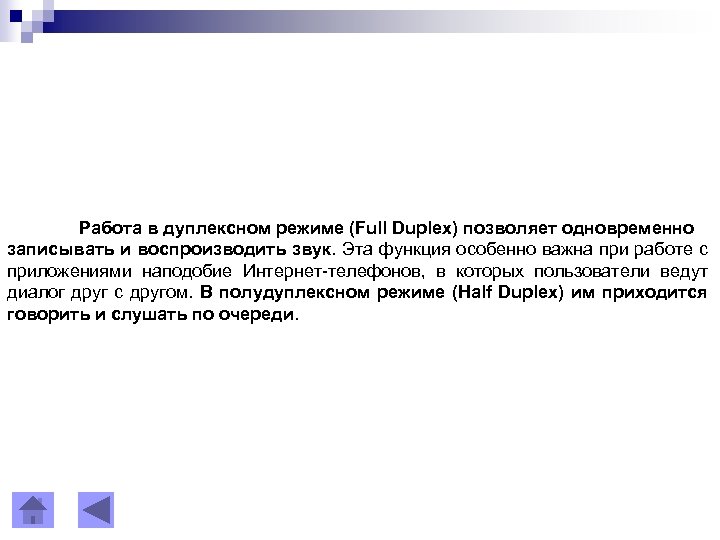

Работа в дуплексном режиме (Full Duplex) позволяет одновременно записывать и воспроизводить звук. Эта функция особенно важна при работе с приложениями наподобие Интернет-телефонов, в которых пользователи ведут диалог друг с другом. В полудуплексном режиме (Half Duplex) им приходится говорить и слушать по очереди.

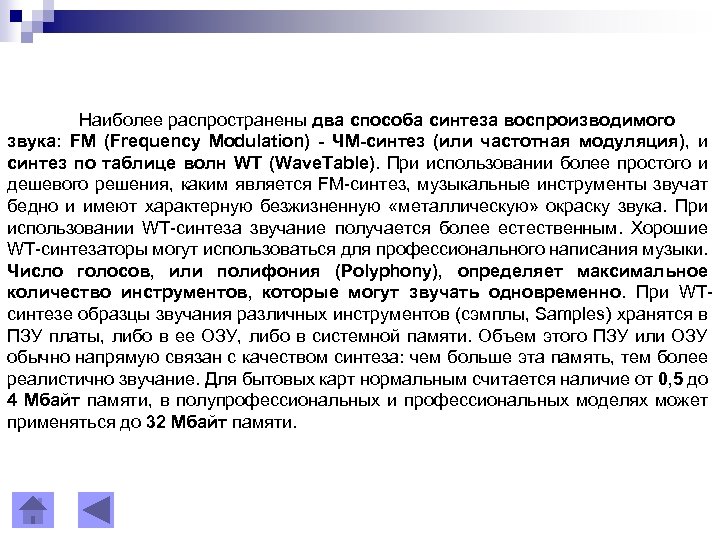

Наиболее распространены два способа синтеза воспроизводимого звука: FM (Frequency Modulation) - ЧМ-синтез (или частотная модуляция), и синтез по таблице волн WT (Wave. Table). При использовании более простого и дешевого решения, каким является FM-синтез, музыкальные инструменты звучат бедно и имеют характерную безжизненную «металлическую» окраску звука. При использовании WT-синтеза звучание получается более естественным. Хорошие WT-синтезатоpы могут использоваться для профессионального написания музыки. Число голосов, или полифония (Polyphony), определяет максимальное количество инструментов, которые могут звучать одновременно. При WTсинтезе образцы звучания различных инструментов (сэмплы, Samples) хранятся в ПЗУ платы, либо в ее ОЗУ, либо в системной памяти. Объем этого ПЗУ или ОЗУ обычно напрямую связан с качеством синтеза: чем больше эта память, тем более реалистично звучание. Для бытовых карт нормальным считается наличие от 0, 5 до 4 Мбайт памяти, в полупрофессиональных и профессиональных моделях может применяться до 32 Мбайт памяти.

К спецэффектам, поддерживаемым звуковыми картами, относятся реверберация, хорус и различные 3 D-расширения. Реверберация (Reverberation) создает эффект эха, придавая звучанию объемность (как в большом зале). Хорус (Chorus) представляет собой эффект «размножения» голоса или инструмента, что производит впечатление хорового пения или игры оркестра. Различные 3 D-расширения призваны создавать эффект трехмерного звучания при использовании всего двух колонок для придания большего реализма звуковому сопровождению компьютерных игр. 3 D-эффекты на дешевых звуковых картах обычно приводят лишь к заметному увеличению уровня шума.

Для полноценной работы звуковые карты должны прежде всего обеспечивать совместимость с такими стандартами, как Ad. Lib, Sound Blaster и Sound Blaster Pro, которые используются многими играми под MS-DOS. Под Windows 95/98 драйвер звуковой карты обязан обеспечивать совместимость с Microsoft Direct. X. К дополнительным возможностям расширения относятся: цифровой интерфейс S/PDIF (Sony/Philips Digital Interface Format), который используется для передачи звука в цифровом виде от различных источников (CD, DAT, профессиональная аудиоаппаратура); интерфейс для подключения дополнительной карты с синтезом по таблице волн; соединители для подключения аналогового выхода CD-ROM и динамиков.
