Звуковые карты

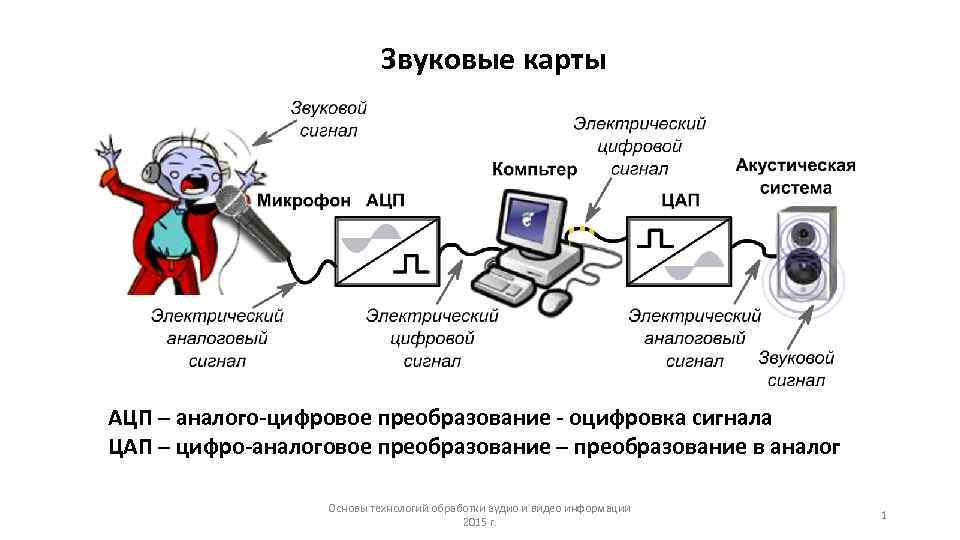

Звуковые карты АЦП – аналого-цифровое преобразование - оцифровка сигнала ЦАП – цифро-аналоговое преобразование – преобразование в аналог Основы технологий обработки аудио и видео информации 1 2015 г.

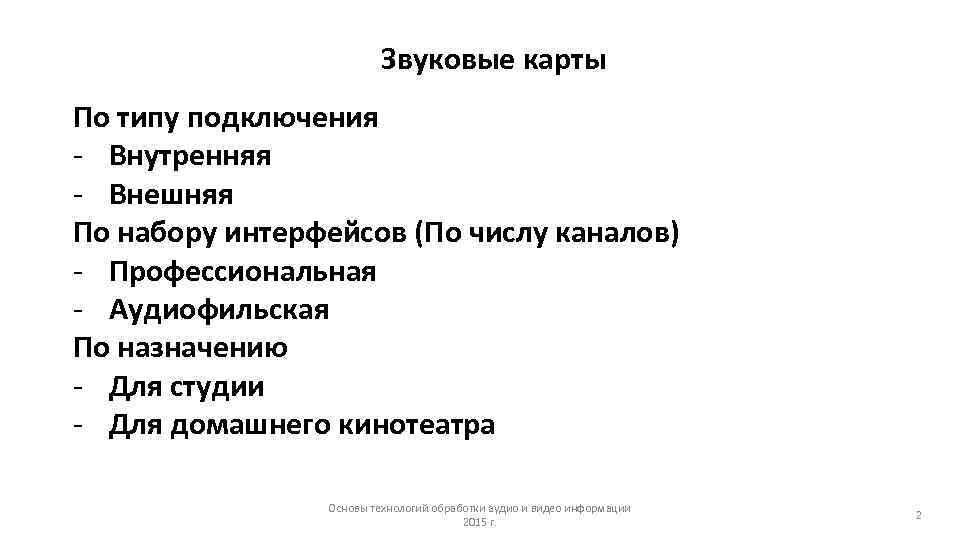

Звуковые карты По типу подключения - Внутренняя - Внешняя По набору интерфейсов (По числу каналов) - Профессиональная - Аудиофильская По назначению - Для студии - Для домашнего кинотеатра Основы технологий обработки аудио и видео информации 2015 г.

3 Основы технологий обработки аудио и видео информации 2015 г.

Звуковые карты MIDI – Musical Instrument Digital Interface — цифровой интерфейс музыкальных инструментов Основы технологий обработки аудио и видео информации 4 2015 г.

Звуковые карты Основы технологий обработки аудио и видео информации 5 2015 г.

Влияние помех на аналоговый и цифровой сигнал 1 – от 2, 5 до 5 В 0 – от 0 до 0, 5 В 6 Основы технологий обработки аудио и видео информации 2015 г.

Основы технологий обработки аудио и видео информации 7 2015 г.

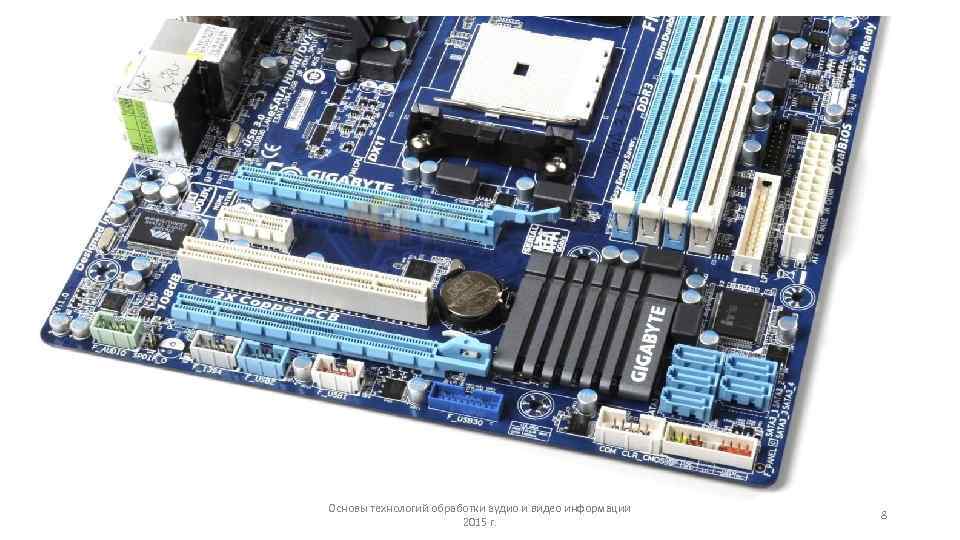

Основы технологий обработки аудио и видео информации 8 2015 г.

Интерфейсы звуковых карт Apple — Fire. Wire Sony — i. LINK Yamaha — m. LAN Creative — SB 1394 Основы технологий обработки аудио и видео информации 9 2015 г.

Интерфейсы звуковых карт Основы технологий обработки аудио и видео информации 10 2015 г.

Параметры звуковых карт Отношение сигнал/шум - представляет собой отношение значений (в децибелах) максимального сигнала на выходе звуковой платы к уровню шумов. Для качественной звуковой карты – не менее 75 д. Б. Суммарные нелинейные искажения - отражает влияние искажений, вносимых отдельными каналами усиления звука и шумов, генерируемых самой платой. Измеряется в процентах от уровня неискаженного выходного сигнала. Должно быть не более 0. 1%. Динамический диапазон. Выраженная в децибелах разность между max и min сигналом, которую плата может пропустить. Должен быть более 90 д. Б. Основы технологий обработки аудио и видео информации 11 2015 г.

Параметры звуковых карт Диапазон частот Частота дискретизации Основы технологий обработки аудио и видео информации 12 2015 г.

Основы технологий обработки аудио и видео информации 13 2015 г.

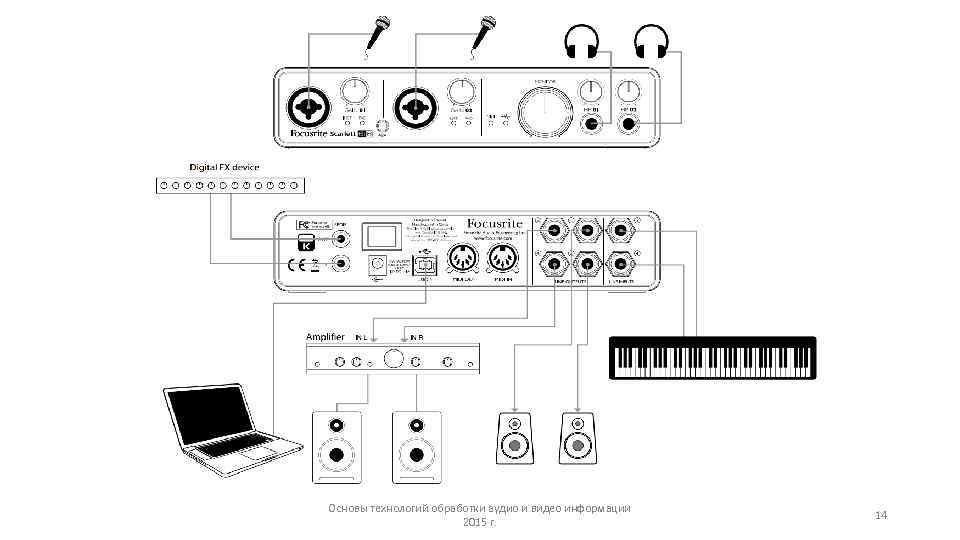

Основы технологий обработки аудио и видео информации 14 2015 г.

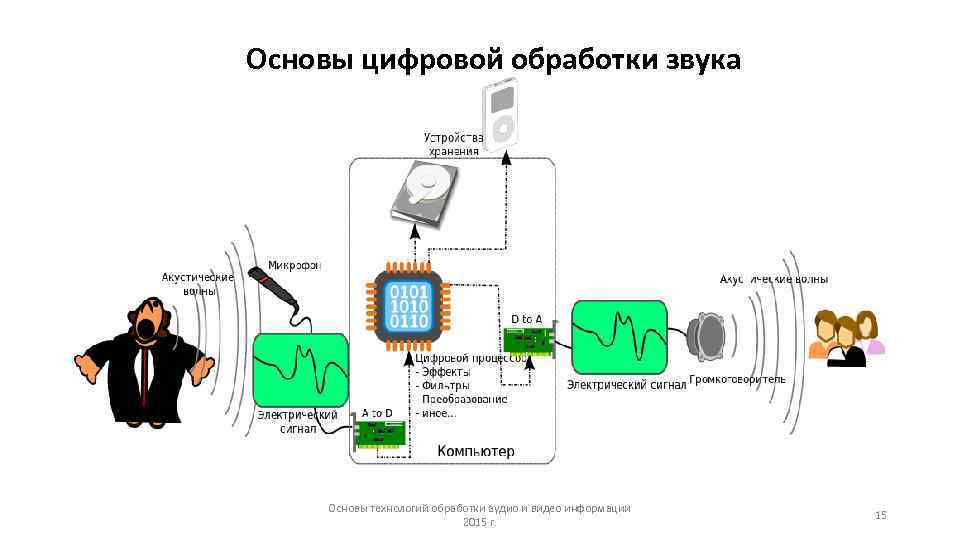

Основы цифровой обработки звука Основы технологий обработки аудио и видео информации 15 2015 г.

Сравнение форматов хранения звука Частота Название Расширение Квантование Число дискретизации, Назначение формата файла бит каналов к. Гц 11, 025; 22, 05; 24; 32; AIFF . aiff; . aif 8; 16; 24; 32 1; 2; 3; 4; 6 Apple Mac 44, 1; 48; 96; 192 CD . cdr 16 44, 1 2 CD WAVE (WAV). wav 8; 16; 24; 32 любая 1; 2; 3; 4; 6 Windows Основы технологий обработки аудио и видео информации 16 2015 г.
