Звуковое оборудование История создания

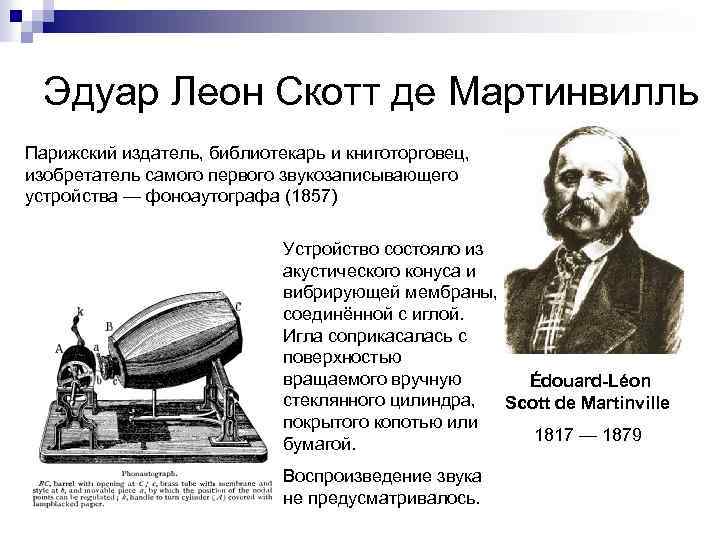

Эдуар Леон Скотт де Мартинвилль Парижский издатель, библиотекарь и книготорговец, изобретатель самого первого звукозаписывающего устройства — фоноаутографа (1857) Устройство состояло из акустического конуса и вибрирующей мембраны, соединённой с иглой. Игла соприкасалась с поверхностью вращаемого вручную Édouard-Léon стеклянного цилиндра, Scott de Martinville покрытого копотью или 1817 — 1879 бумагой. Воспроизведение звука не предусматривалось.

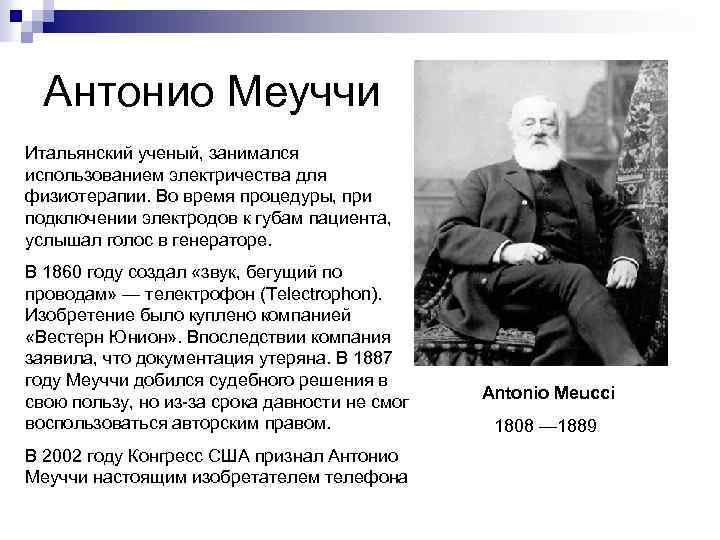

Антонио Меуччи Итальянский ученый, занимался использованием электричества для физиотерапии. Во время процедуры, при подключении электродов к губам пациента, услышал голос в генераторе. В 1860 году создал «звук, бегущий по проводам» — телектрофон (Telectrophon). Изобретение было куплено компанией «Вестерн Юнион» . Впоследствии компания заявила, что документация утеряна. В 1887 году Меуччи добился судебного решения в свою пользу, но из-за срока давности не смог воспользоваться авторским правом. В 2002 году Конгресс США признал Антонио Меуччи настоящим изобретателем телефона Antonio Meucci 1808 — 1889

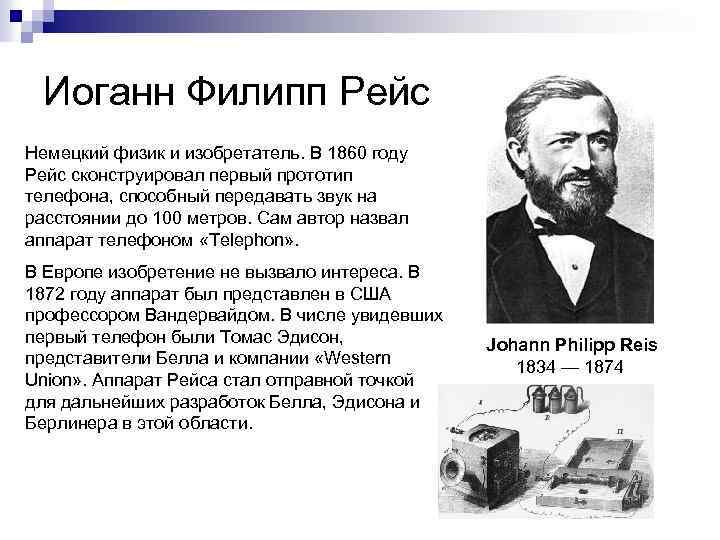

Иоганн Филипп Рейс Немецкий физик и изобретатель. В 1860 году Рейс сконструировал первый прототип телефона, способный передавать звук на расстоянии до 100 метров. Сам автор назвал аппарат телефоном «Telephon» . В Европе изобретение не вызвало интереса. В 1872 году аппарат был представлен в США профессором Вандервайдом. В числе увидевших первый телефон были Томас Эдисон, представители Белла и компании «Western Union» . Аппарат Рейса стал отправной точкой для дальнейших разработок Белла, Эдисона и Берлинера в этой области. Johann Philipp Reis 1834 — 1874

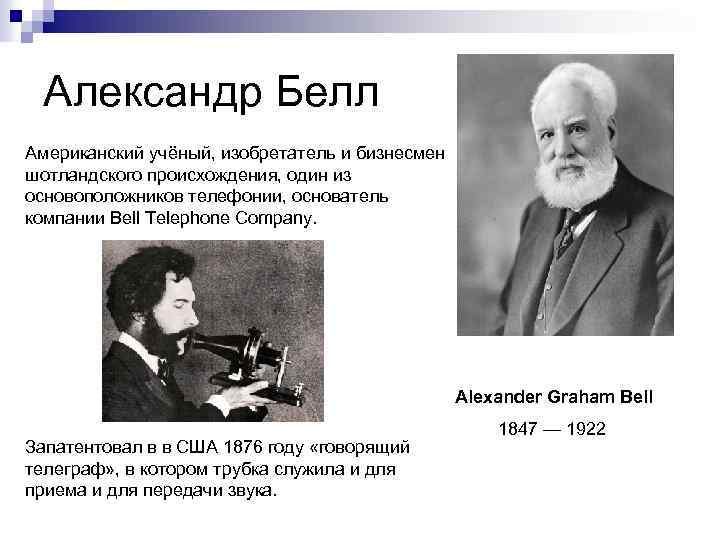

Александр Белл Американский учёный, изобретатель и бизнесмен шотландского происхождения, один из основоположников телефонии, основатель компании Bell Telephone Company. Alexander Graham Bell Запатентовал в в США 1876 году «говорящий телеграф» , в котором трубка служила и для приема и для передачи звука. 1847 — 1922

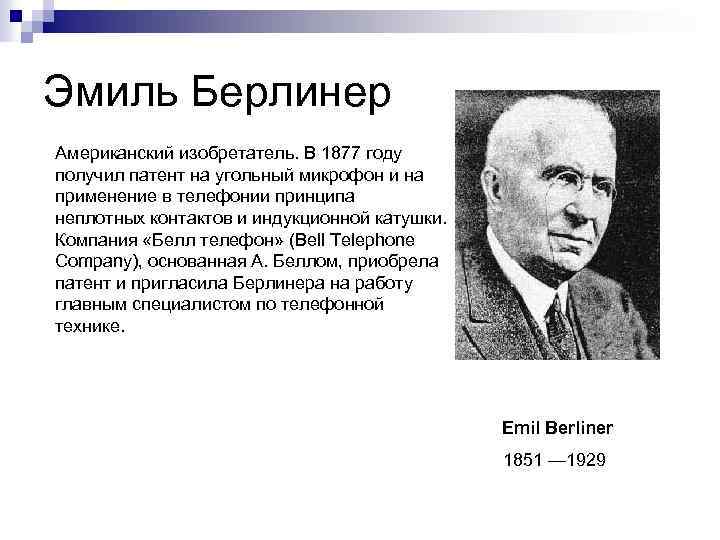

Эмиль Берлинер Американский изобретатель. В 1877 году получил патент на угольный микрофон и на применение в телефонии принципа неплотных контактов и индукционной катушки. Компания «Белл телефон» (Bell Telephone Company), основанная А. Беллом, приобрела патент и пригласила Берлинера на работу главным специалистом по телефонной технике. Emil Berliner 1851 — 1929

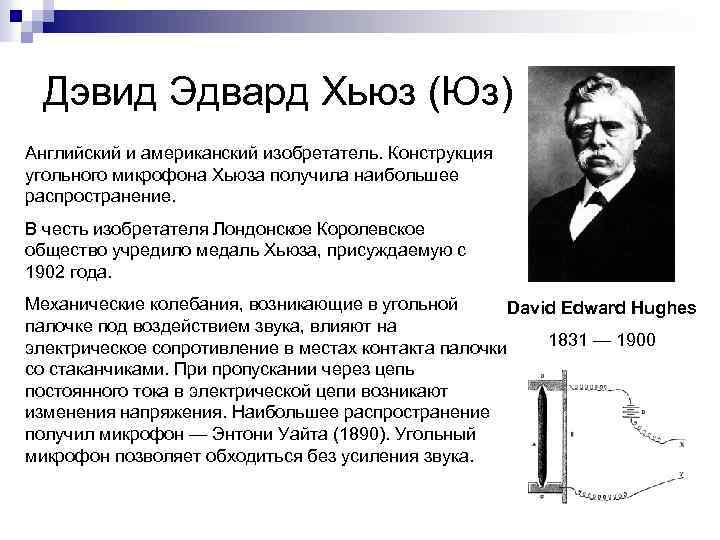

Дэвид Эдвард Хьюз (Юз) Английский и американский изобретатель. Конструкция угольного микрофона Хьюза получила наибольшее распространение. В честь изобретателя Лондонское Королевское общество учредило медаль Хьюза, присуждаемую с 1902 года. Механические колебания, возникающие в угольной David Edward Hughes палочке под воздействием звука, влияют на 1831 — 1900 электрическое сопротивление в местах контакта палочки со стаканчиками. При пропускании через цепь постоянного тока в электрической цепи возникают изменения напряжения. Наибольшее распространение получил микрофон — Энтони Уайта (1890). Угольный микрофон позволяет обходиться без усиления звука.

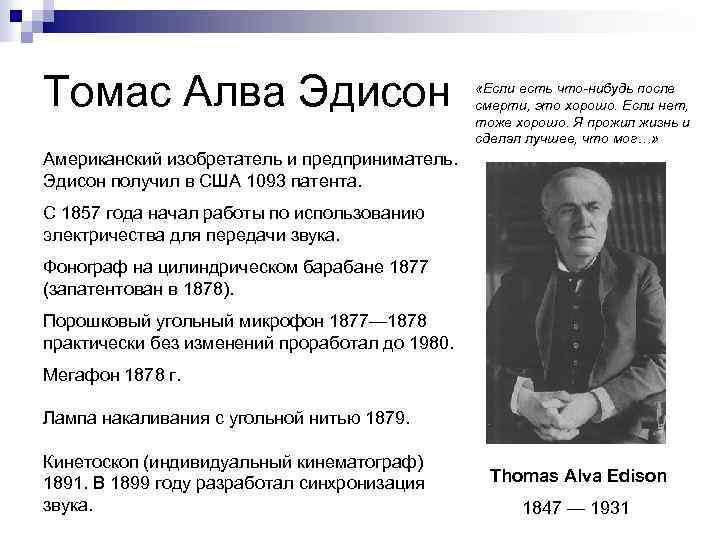

Томас Алва Эдисон «Если есть что-нибудь после смерти, это хорошо. Если нет, тоже хорошо. Я прожил жизнь и сделал лучшее, что мог…» Американский изобретатель и предприниматель. Эдисон получил в США 1093 патента. С 1857 года начал работы по использованию электричества для передачи звука. Фонограф на цилиндрическом барабане 1877 (запатентован в 1878). Порошковый угольный микрофон 1877— 1878 практически без изменений проработал до 1980. Мегафон 1878 г. Лампа накаливания с угольной нитью 1879. Кинетоскоп (индивидуальный кинематограф) 1891. В 1899 году разработал синхронизация звука. Thomas Alva Edison 1847 — 1931

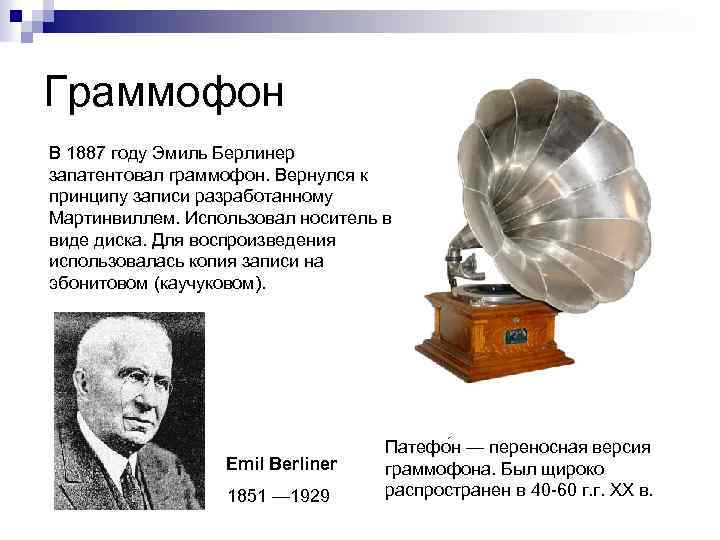

Граммофон В 1887 году Эмиль Берлинер запатентовал граммофон. Вернулся к принципу записи разработанному Мартинвиллем. Использовал носитель в виде диска. Для воспроизведения использовалась копия записи на эбонитовом (каучуковом). Emil Berliner 1851 — 1929 Патефо н — переносная версия граммофона. Был щироко распространен в 40 -60 г. г. XX в.

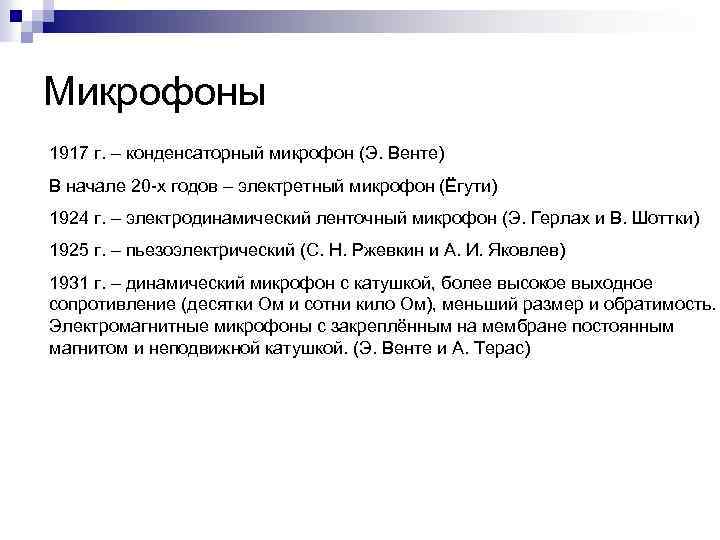

Микрофоны 1917 г. – конденсаторный микрофон (Э. Венте) В начале 20 -х годов – электретный микрофон (Ёгути) 1924 г. – электродинамический ленточный микрофон (Э. Герлах и В. Шоттки) 1925 г. – пьезоэлектрический (С. Н. Ржевкин и А. И. Яковлев) 1931 г. – динамический микрофон с катушкой, более высокое выходное сопротивление (десятки Ом и сотни кило Ом), меньший размер и обратимость. Электромагнитные микрофоны с закреплённым на мембране постоянным магнитом и неподвижной катушкой. (Э. Венте и А. Терас)

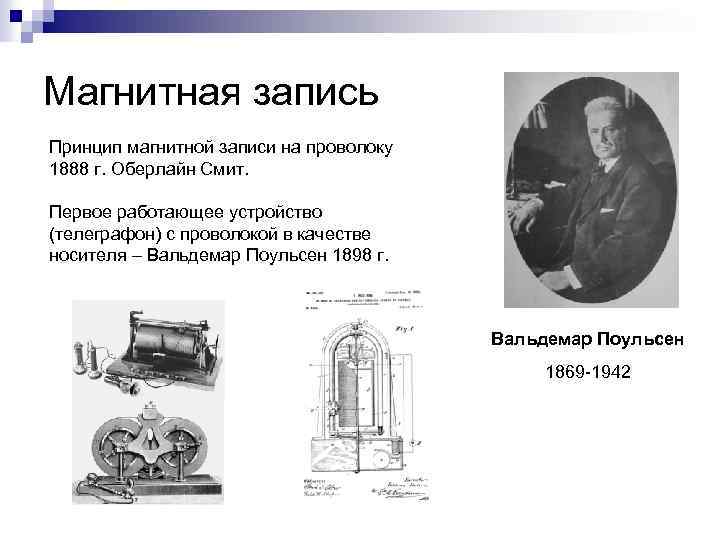

Магнитная запись Принцип магнитной записи на проволоку 1888 г. Оберлайн Смит. Первое работающее устройство (телеграфон) с проволокой в качестве носителя – Вальдемар Поульсен 1898 г. Вальдемар Поульсен 1869 -1942

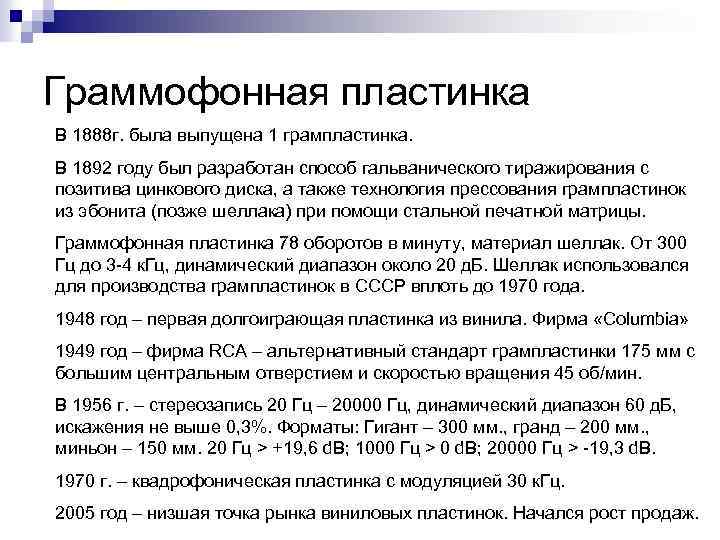

Граммофонная пластинка В 1888 г. была выпущена 1 грампластинка. В 1892 году был разработан способ гальванического тиражирования с позитива цинкового диска, а также технология прессования грампластинок из эбонита (позже шеллака) при помощи стальной печатной матрицы. Граммофонная пластинка 78 оборотов в минуту, материал шеллак. От 300 Гц до 3 -4 к. Гц, динамический диапазон около 20 д. Б. Шеллак использовался для производства грампластинок в СССР вплоть до 1970 года. 1948 год – первая долгоиграющая пластинка из винила. Фирма «Columbia» 1949 год – фирма RCA – альтернативный стандарт грампластинки 175 мм с большим центральным отверстием и скоростью вращения 45 об/мин. В 1956 г. – стереозапись 20 Гц – 20000 Гц, динамический диапазон 60 д. Б, искажения не выше 0, 3%. Форматы: Гигант – 300 мм. , гранд – 200 мм. , миньон – 150 мм. 20 Гц > +19, 6 d. B; 1000 Гц > 0 d. B; 20000 Гц > -19, 3 d. B. 1970 г. – квадрофоническая пластинка с модуляцией 30 к. Гц. 2005 год – низшая точка рынка виниловых пластинок. Начался рост продаж.

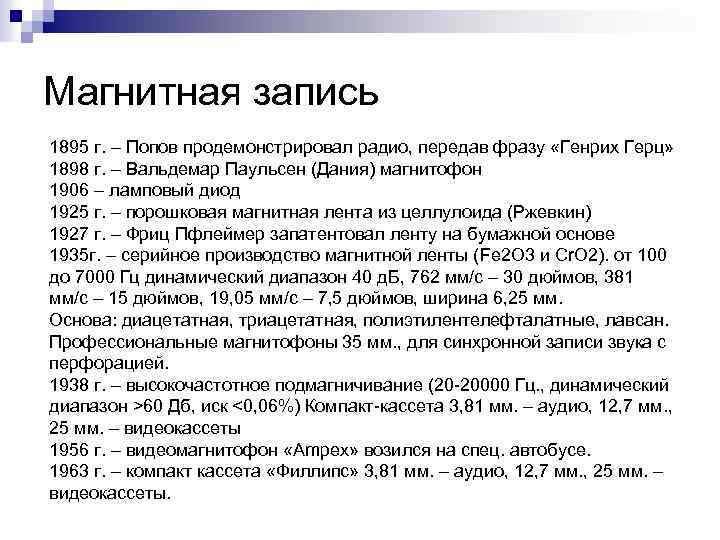

Магнитная запись 1895 г. – Попов продемонстрировал радио, передав фразу «Генрих Герц» 1898 г. – Вальдемар Паульсен (Дания) магнитофон 1906 – ламповый диод 1925 г. – порошковая магнитная лента из целлулоида (Ржевкин) 1927 г. – Фриц Пфлеймер запатентовал ленту на бумажной основе 1935 г. – серийное производство магнитной ленты (Fe 2 O 3 и Cr. O 2). от 100 до 7000 Гц динамический диапазон 40 д. Б, 762 мм/с – 30 дюймов, 381 мм/с – 15 дюймов, 19, 05 мм/с – 7, 5 дюймов, ширина 6, 25 мм. Основа: диацетатная, триацетатная, полиэтилентелефталатные, лавсан. Профессиональные магнитофоны 35 мм. , для синхронной записи звука с перфорацией. 1938 г. – высокочастотное подмагничивание (20 -20000 Гц. , динамический диапазон >60 Дб, иск <0, 06%) Компакт-кассета 3, 81 мм. – аудио, 12, 7 мм. , 25 мм. – видеокассеты 1956 г. – видеомагнитофон «Ampex» возился на спец. автобусе. 1963 г. – компакт кассета «Филлипс» 3, 81 мм. – аудио, 12, 7 мм. , 25 мм. – видеокассеты.

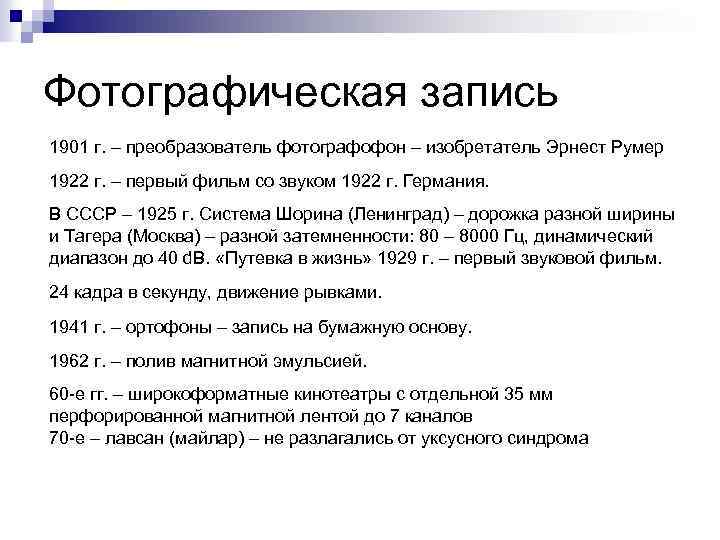

Фотографическая запись 1901 г. – преобразователь фотографофон – изобретатель Эрнест Румер 1922 г. – первый фильм со звуком 1922 г. Германия. В СССР – 1925 г. Система Шорина (Ленинград) – дорожка разной ширины и Тагера (Москва) – разной затемненности: 80 – 8000 Гц, динамический диапазон до 40 d. B. «Путевка в жизнь» 1929 г. – первый звуковой фильм. 24 кадра в секунду, движение рывками. 1941 г. – ортофоны – запись на бумажную основу. 1962 г. – полив магнитной эмульсией. 60 -е гг. – широкоформатные кинотеатры с отдельной 35 мм перфорированной магнитной лентой до 7 каналов 70 -е – лавсан (майлар) – не разлагались от уксусного синдрома

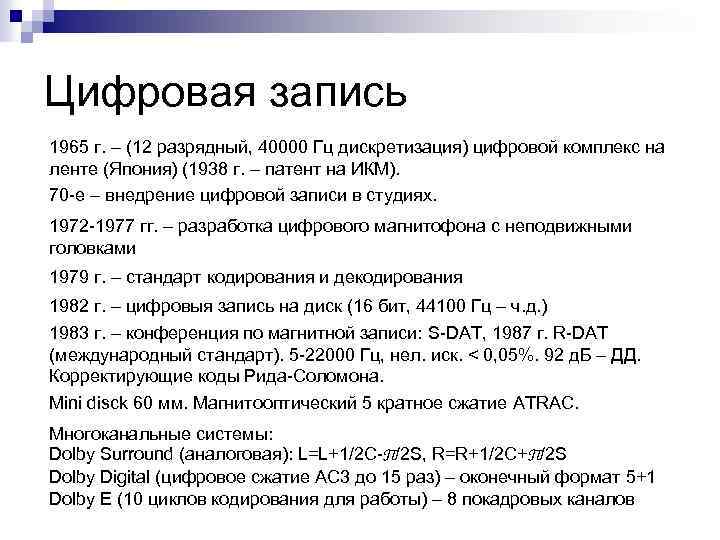

Цифровая запись 1965 г. – (12 разрядный, 40000 Гц дискретизация) цифровой комплекс на ленте (Япония) (1938 г. – патент на ИКМ). 70 -е – внедрение цифровой записи в студиях. 1972 -1977 гг. – разработка цифрового магнитофона с неподвижными головками 1979 г. – стандарт кодирования и декодирования 1982 г. – цифровыя запись на диск (16 бит, 44100 Гц – ч. д. ) 1983 г. – конференция по магнитной записи: S-DAT, 1987 г. R-DAT (международный стандарт). 5 -22000 Гц, нел. иск. < 0, 05%. 92 д. Б – ДД. Корректирующие коды Рида-Соломона. Mini disck 60 мм. Магнитооптический 5 кратное сжатие ATRAC. Многоканальные системы: Dolby Surround (аналоговая): L=L+1/2 C-Π/2 S, R=R+1/2 C+Π/2 S Dolby Digital (цифровое сжатие AC 3 до 15 раз) – оконечный формат 5+1 Dolby E (10 циклов кодирования для работы) – 8 покадровых каналов
