Зварювальний пост ВИКОНАЛИ: УЧЕНЬ ГРУПИ ЗВ-14(4)ВПКР ДІПТ ДЕРКАЧ ДМИТРО ФІЛОНОВ ОЛЕГ
Зварювальний пост Зварювальним постом називається робоче місце зварника, обладнане всім необхідним для виконання зварювальних робіт. Зварювальний пост укомплектовують джерелом живлення, зварювальними кабелями, електродотримачем або пальником, пристосуваннями, інструментами, засобами захисту. Зварювальні пости можуть бути стаціонарні й пересувні.
Стаціонарний пост і вимоги до них Стаціонарні пости —- це відкриті зверху кабіни для зварювання виробів невеликих розмірів. Каркас кабіни висотою 1800 -2000 мм виготовляють із сталі. Для кращої вентиляції стіни кабіни піднімають над підлогою на 200 -250 мм. їх виготовляють із сталі, азбестоцементних плит, інших негорючих матеріалів і фарбують вогнетривкою фарбою (цинкові, титанові білила, жовтий крон), яка добре поглинає ультрафіолетові промені зварювальної дуги. Дверний проміжок закривають брезентовою ширмою. Підлогу роблять з бетону, цегли, цементу. Кабіни повинні освітлюватись денним і штучним світлом і добре провітрюватись. Для роботи сидячи, використовують столи висотою 500 -600 мм, а при роботі стоячи — близько 900 мм. Кришку стола площею 1 м 2 виготовляють із сталі товщиною 15 -20 мм або з чавуну товщиною 25 мм. До стола під`єднують струмопровідний кабель від джерела живлення. Поряд із столом розміщують кишені для електродів та їх відходів, інструменти (молоток, зубило, сталева щітка тощо) й технологічну документацію. Для зручності при зварюванні встановлюють металеве крісло з діелектричним сидінням. Під ногами має бути гумовий килимок, а все обладнання кабіни — надійно заземлене.
Пересувний пост Пересувні зварювальні пости застосовують при будівництві різних будівель і споруд безпосередньо на будівельному майданчику. Ці пости розташовують в пересувних машинних залах, виготовлених з сталевого каркаса, обшитого тонким листовим залізом. У залі расмещают 1 -3 зварювальних апарата, пускову апаратуру, піч для прокалки електродів, шафа для інструменту і зварювального кабелю. Пересувні машинні зали мають внизу полози для переміщення на коротку відстань волоком, а у верхніх глах приварені вушка для зачеплення стропами і переміщення по висоті краном або навантаження на машини і вагони. Для виконання зварювальних робіт на невеликих об'єктах допускається розміщення пересувних постів безпосередньо на будівельному майданчику, але обов'язково під навісом і недалеко від місць зварювання; при розміщення їх на висоті більше 2 м майданчики повинні бути обладнані огорожами і сходами.
Джерела живлення зваривальної дуги Джерела живлення зварювальної дуги повинні задовольняти таким вимогам: Напруга холостого ходу, тобто напруга на затискачах джерела живлення при розімкнутому зварювальному ланцюзі, повинне бути достатнім для запалювання дуги, але не перевищувати безпечну для зварювальника величину; Потужність джерела струму повинна бути достатньою для живлення дуги необхідним струмом; Джерела живлення дуги повинні мати пристрій для плавного регулювання струму в потрібні для зварювання межах; Мати невелику вагу, розміри, а також бути зручними в експлуатації.
Інструменти та обладнання зварника Робоче місце зварника повинно бути укомплектовано з урахуванням характеру роботи необхідним інструментом, матеріалами та приладдям. У комплект зварника входять: електродотримачі, щитки ручної масою не більше 0, 48 кг і наголовниє масою не більше 0, 5 кг, захисні скла (світлофільтри), металеві щітки, молоток, шлакоотделітель, зубило, шаблони для контролю зварних швів, сталеве клеймо, сталева лінійка, схил. Крім того, в залежності від режиму і способу зварювання, зварювальний пост повинен бути забезпечений зварювальними проводами, кабелями і флюсами необхідних марок і видів. Нижче наведено відомості про деяких комплектуючих елементах. Електродотримачі випускають трьох типів: для струму 125 А, для струму 125 -315 А, для струму 315 -500 А.
Електродотримач Вилочний електротримач Електротримач пружинного типу Електротримач затискного типу Безогарковий електротримач Двоелектродної електротримач Електротримач зі стопорним кільцем
Кабелі
Сполучні муфти

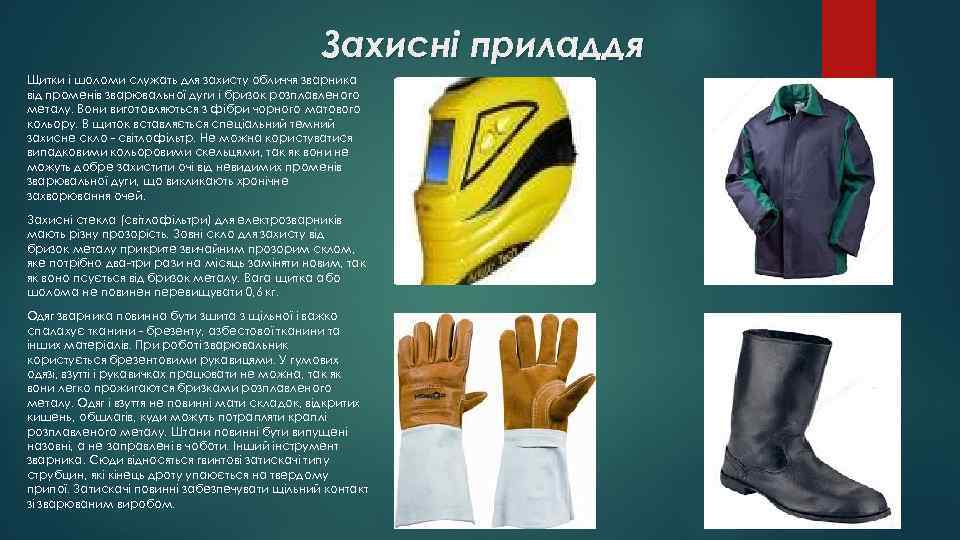

Захисні приладдя Щитки і шоломи служать для захисту обличчя зварника від променів зварювальної дуги і бризок розплавленого металу. Вони виготовляються з фібри чорного матового кольору. В щиток вставляється спеціальний темний захисне скло - світлофільтр. Не можна користуватися випадковими кольоровими скельцями, так як вони не можуть добре захистити очі від невидимих променів зварювальної дуги, що викликають хронічне захворювання очей. Захисні стекла (світлофільтри) для електрозварників мають різну прозорість. Зовні скло для захисту від бризок металу прикрите звичайним прозорим склом, яке потрібно два-три рази на місяць заміняти новим, так як воно псується від бризок металу. Вага щитка або шолома не повинен перевищувати 0, 6 кг. Одяг зварника повинна бути зшита з щільної і важко спалахує тканини - брезенту, азбестової тканини та інших матеріалів. При роботі зварювальник користується брезентовими рукавицями. У гумових одязі, взутті і рукавичках працювати не можна, так як вони легко прожигаются бризками розплавленого металу. Одяг і взуття не повинні мати складок, відкритих кишень, обшлагів, куди можуть потрапляти краплі розплавленого металу. Штани повинні бути випущені назовні, а не заправлені в чоботи. Інший інструмент зварника. Сюди відносяться гвинтові затискачі типу струбцин, які кінець дроту упаюється на твердому припої. Затискачі повинні забезпечувати щільний контакт зі зварюваним виробом.
