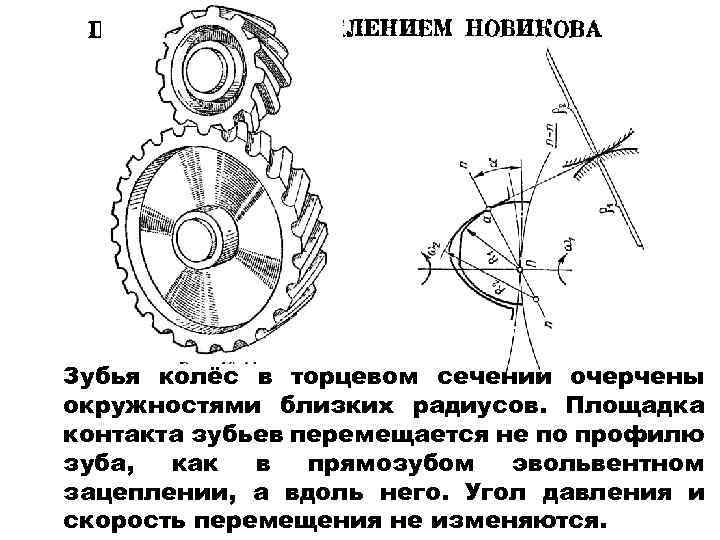

Зубья колёс в торцевом сечении очерчены окружностями близких радиусов. Площадка контакта зубьев перемещается не по профилю зуба, как в прямозубом эвольвентном зацеплении, а вдоль него. Угол давления и скорость перемещения не изменяются.

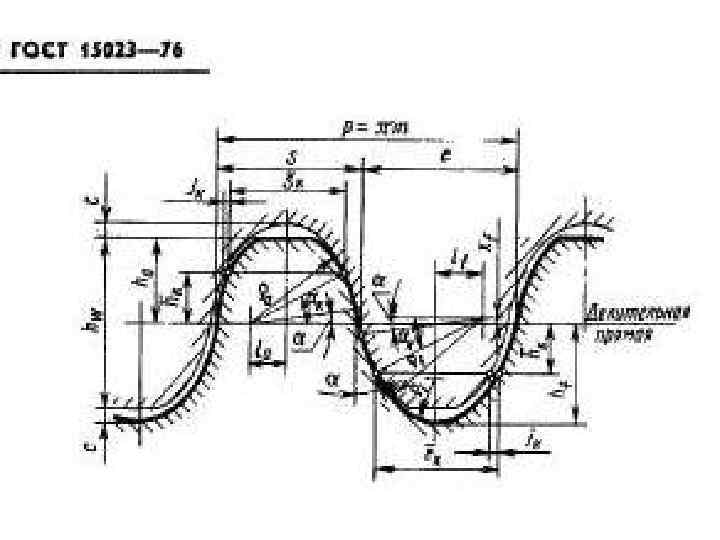

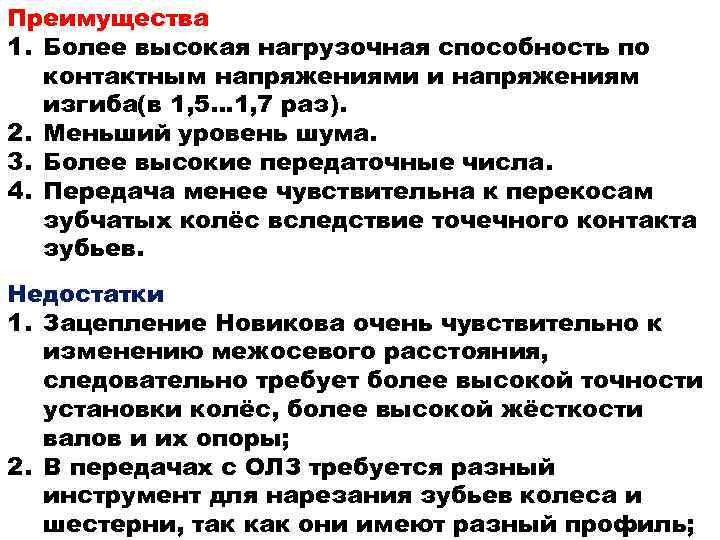

Преимущества 1. Более высокая нагрузочная способность по контактным напряжениями и напряжениям изгиба(в 1, 5… 1, 7 раз). 2. Меньший уровень шума. 3. Более высокие передаточные числа. 4. Передача менее чувствительна к перекосам зубчатых колёс вследствие точечного контакта зубьев. Недостатки 1. Зацепление Новикова очень чувствительно к изменению межосевого расстояния, следовательно требует более высокой точности установки колёс, более высокой жёсткости валов и их опоры; 2. В передачах с ОЛЗ требуется разный инструмент для нарезания зубьев колеса и шестерни, так как они имеют разный профиль;

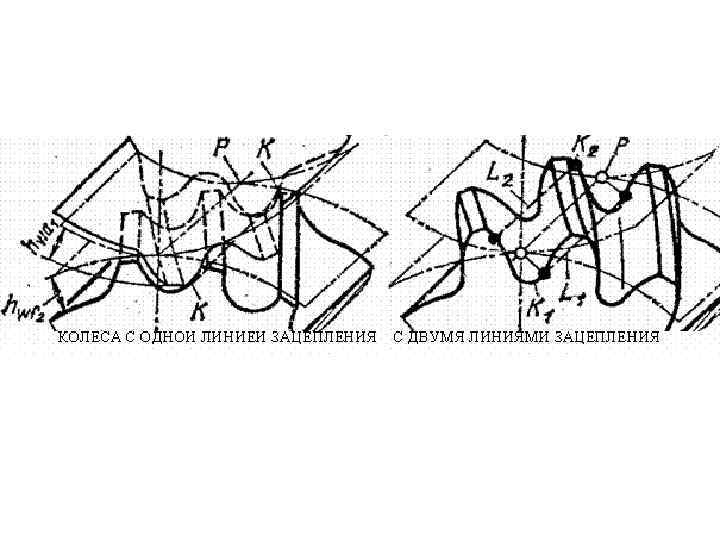

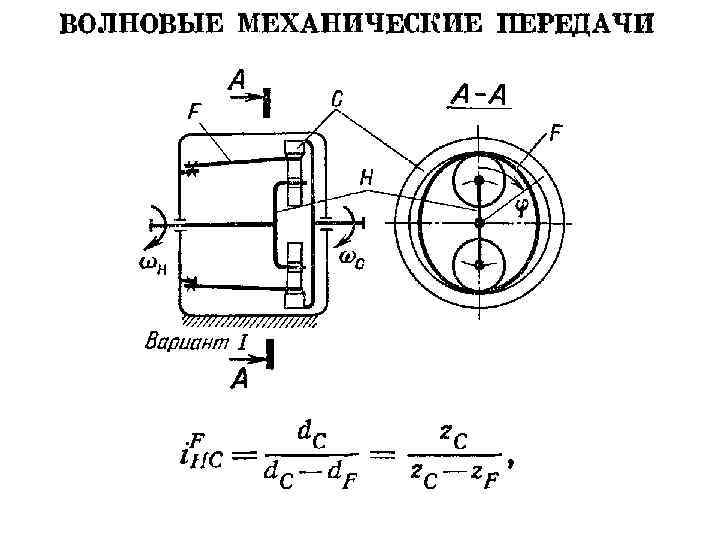

Волновая передача Волнова я передача - механическая передача, передающая движение за счет циклического возбуждения волн деформации в гибком элементе. Передача движения может производиться посредством зубьев, винтового принципа, а также фрикционного контакта. Изобретена в 1959 году американским инженером У. Массером.

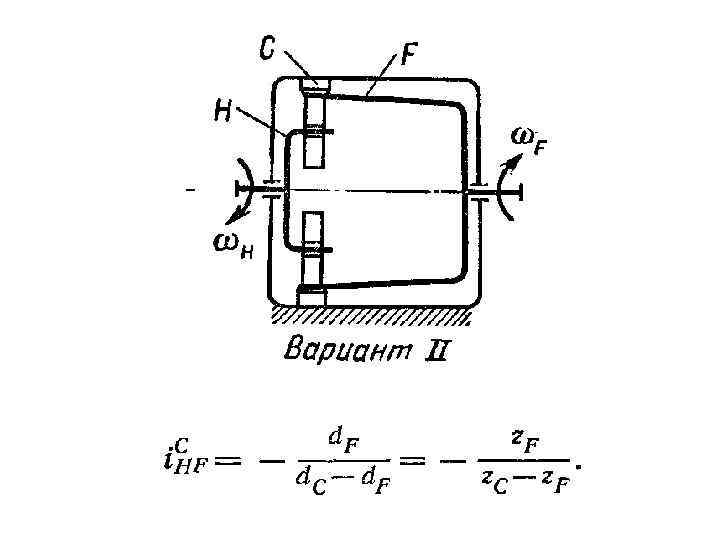

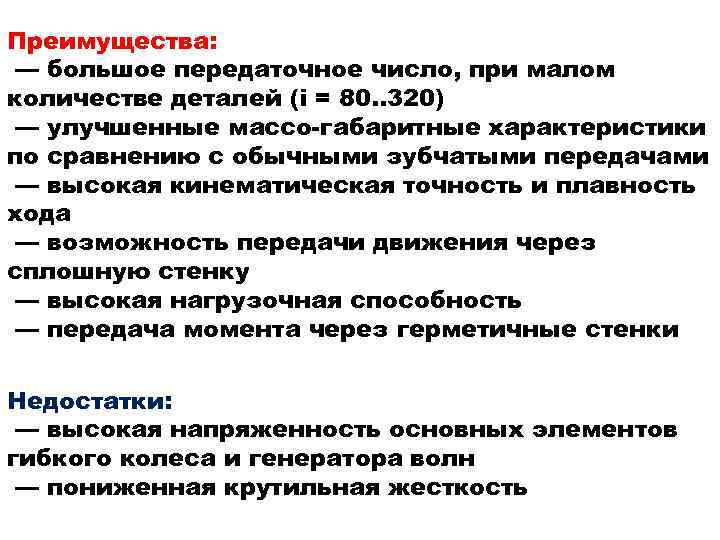

Преимущества: — большое передаточное число, при малом количестве деталей (i = 80. . 320) — улучшенные массо-габаритные характеристики по сравнению с обычными зубчатыми передачами — высокая кинематическая точность и плавность хода — возможность передачи движения через сплошную стенку — высокая нагрузочная способность — передача момента через герметичные стенки Недостатки: — высокая напряженность основных элементов гибкого колеса и генератора волн — пониженная крутильная жесткость
Волновой редуктор Вз-160
