ЗУБЧАТЫЕ ПЕРЕДАЧИ Виды передач n Фрикционная передача

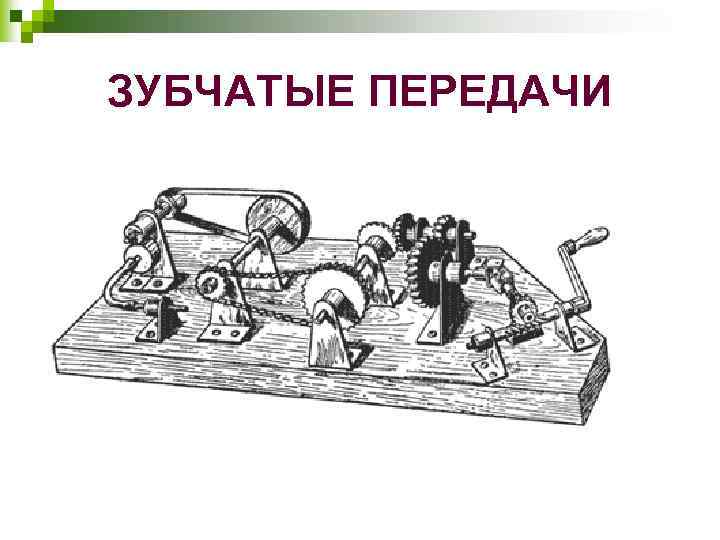

ЗУБЧАТЫЕ ПЕРЕДАЧИ

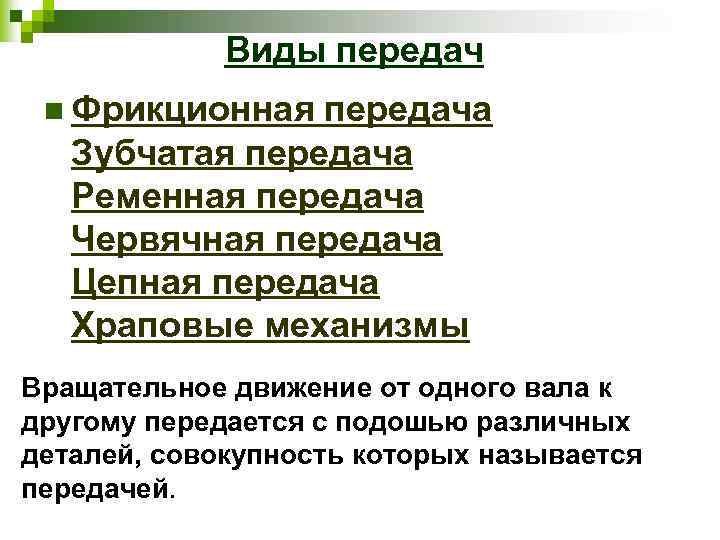

Виды передач n Фрикционная передача Зубчатая передача Ременная передача Червячная передача Цепная передача Храповые механизмы Вращательное движение от одного вала к другому передается с подошью различных деталей, совокупность которых называется передачей.

Классификация Передачи трения: фрикционные; ременные. Передачи зацепления: зубчатые; цепные; зубчатые ремнями; винтовые.

По способу соединения деталей: -передачи с непосредственным контактом тел вращения (фрикционные, зубчатые, червячные, передачи винт-гайка ); - передачи с гибкой связью (ременная, цепная). По управляемости делятся на: -с фиксированным передаточным числом; -со ступенчато изменяемым передаточным числом (коробка передач); -с плавно изменяемым передаточным числом (вариатор).

Фрикционная передача При фрикционной передаче вращение от одного колеса к другому передается при помощи силы трения.

Ременная передача состоит из ведущего и ведомого шкивов, соединенных гибкой связью — ремнем. На шкивы с натяжением надет один или несколько ремней, которые передают вращение от одного шкива другому с помощью сил трения

Червячная передача служит для получения вращения между валами, пересекающимися в одной плоскости. Передача состоит из винта (червяка) и винтового колеса, которые находятся в зацеплении. При вращении червяка витки ведут зубцы колеса и заставляют его вращаться.

Цепная передача по сравнению с ременной удобна тем, что не дает проскальзывания и позволяет соблюдать правильность передаточного числа. Цепная передача осуществляется только при параллельных валах.

Храповые механизмы Храповой механизм состоит из зубчатого колеса (храповика) и специальной детали (собачки), входящей своим концом во впадину между зубьями храповика. Этот механизм допускает вращение вала, на котором закреплен храповик, только в одном направлении, обратному вращению препятствует собачка.

Зубчатая передача В зубчатых передачах вращение от одного колеса к другому передается при помощи зубьев.

Виды зубчатых передач

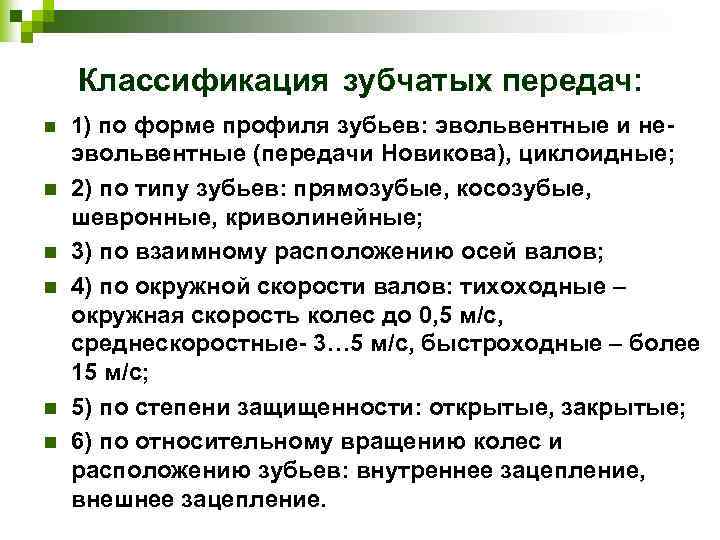

Классификация зубчатых передач: n n n 1) по форме профиля зубьев: эвольвентные и не- эвольвентные (передачи Новикова), циклоидные; 2) по типу зубьев: прямозубые, косозубые, шевронные, криволинейные; 3) по взаимному расположению осей валов; 4) по окружной скорости валов: тихоходные – окружная скорость колес до 0, 5 м/c, среднескоростные- 3… 5 м/c, быстроходные – более 15 м/c; 5) по степени защищенности: открытые, закрытые; 6) по относительному вращению колес и расположению зубьев: внутреннее зацепление, внешнее зацепление.

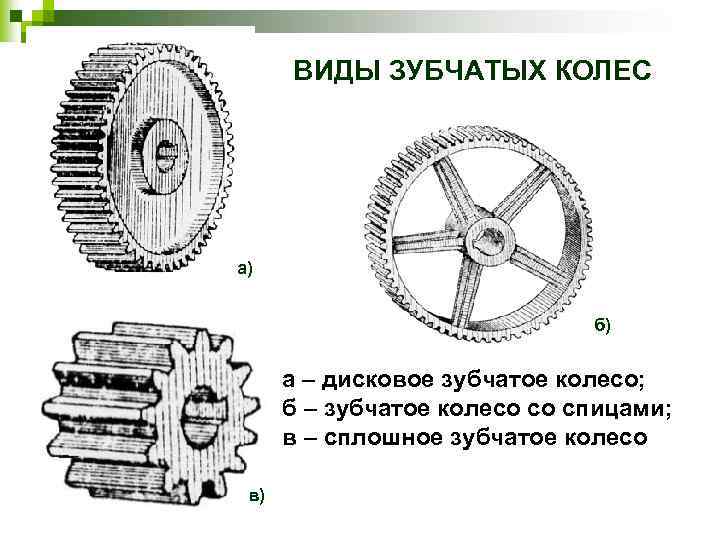

ВИДЫ ЗУБЧАТЫХ КОЛЕС а) б) а – дисковое зубчатое колесо; б – зубчатое колесо со спицами; в – сплошное зубчатое колесо в)

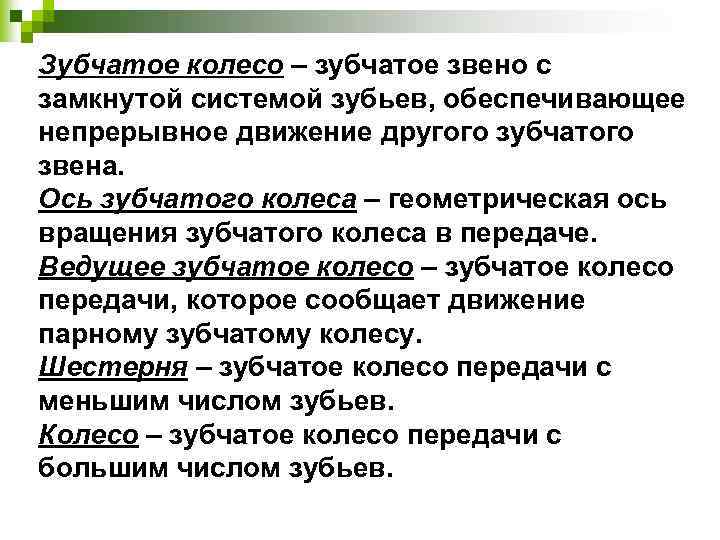

Зубчатое колесо – зубчатое звено с замкнутой системой зубьев, обеспечивающее непрерывное движение другого зубчатого звена. Ось зубчатого колеса – геометрическая ось вращения зубчатого колеса в передаче. Ведущее зубчатое колесо – зубчатое колесо передачи, которое сообщает движение парному зубчатому колесу. Шестерня – зубчатое колесо передачи с меньшим числом зубьев. Колесо – зубчатое колесо передачи с большим числом зубьев.

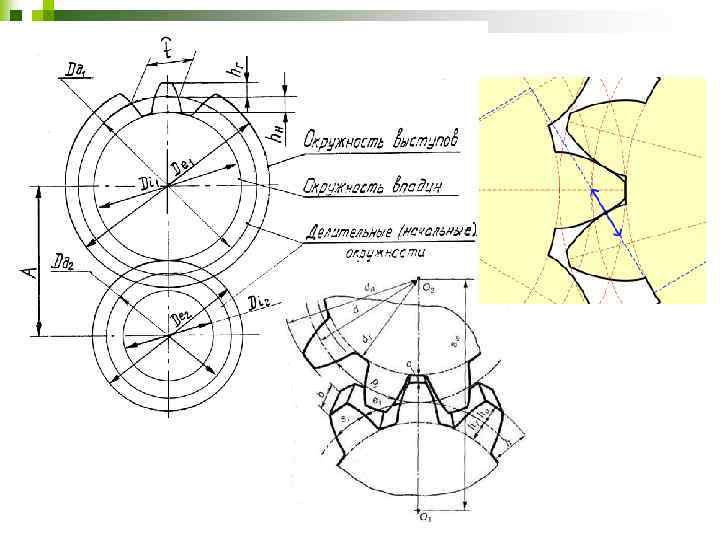

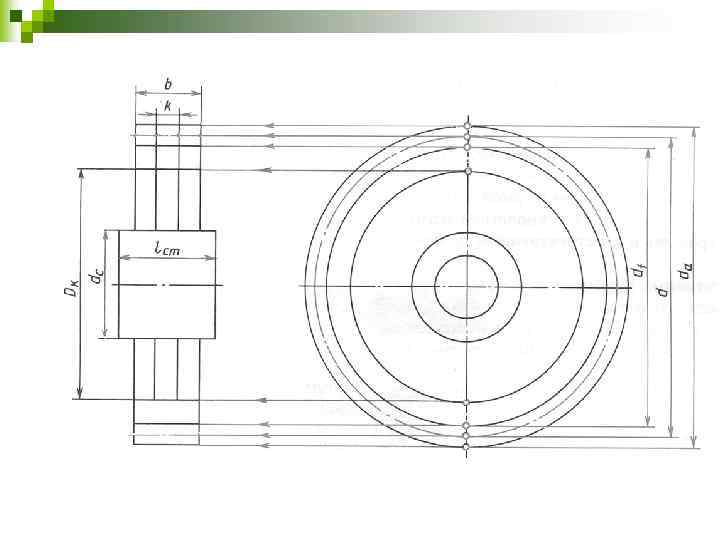

Для правильного зацепления и легкой работы колес профиль зубца делают по определенной кривой, называемой эвольвентой. Р – шаг зацепления; Z - число зубьев. dа =m (Z +2)-диаметр окружности вершин зубьев ; df =m (Z -2, 5) - диаметр окружности впадин; d =m Z - диаметр делительной окружности; ha=m -высота головки зуба; hf=1, 25 m - высота ножки зуба; h=ha+hf=2. 25 m - высота зуба Модуль - m=P/ π d=(P/ π)z или d=mz Величина, в π раз меньшая шага, называется модулем.

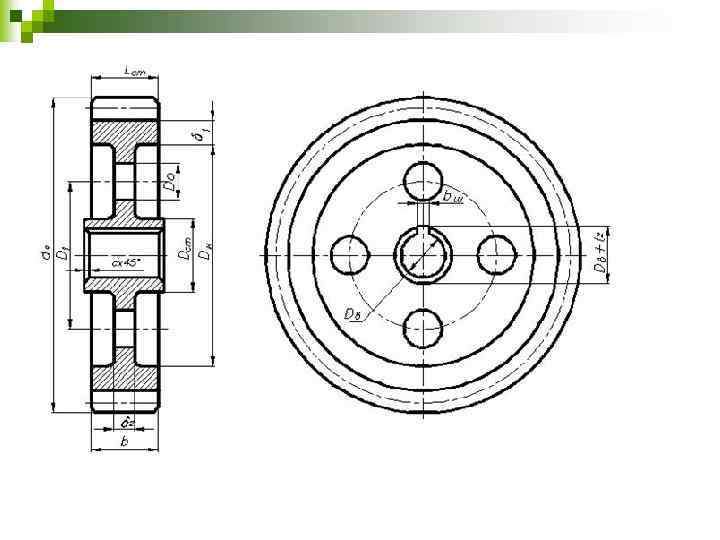

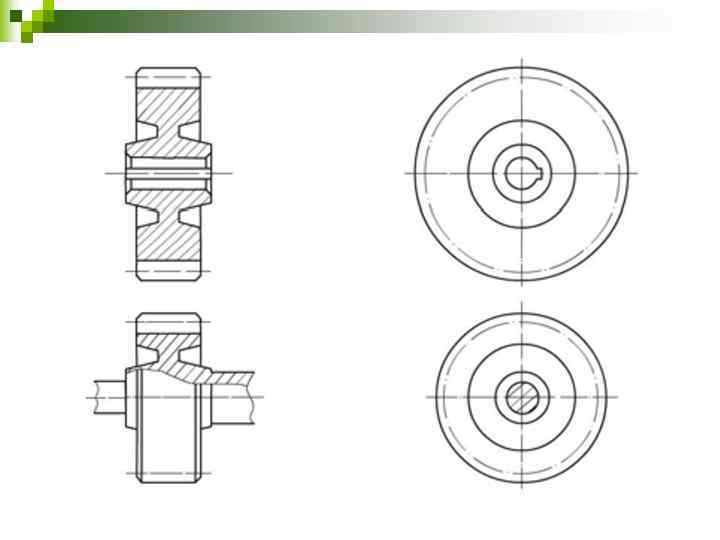

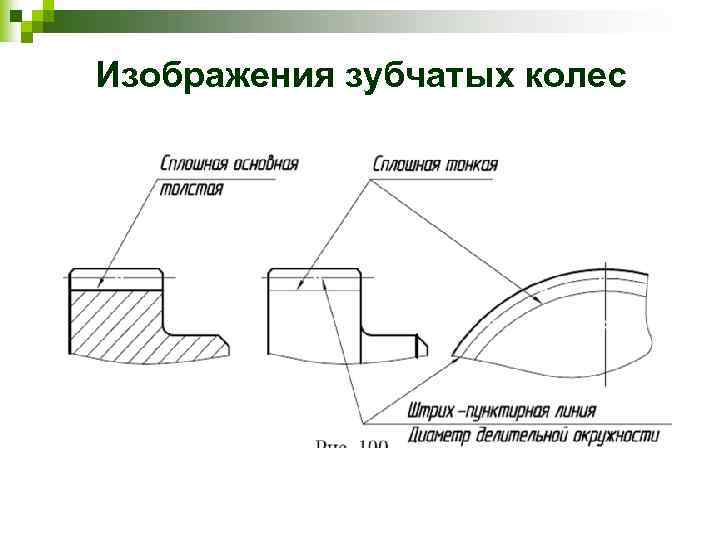

Изображения зубчатых колес

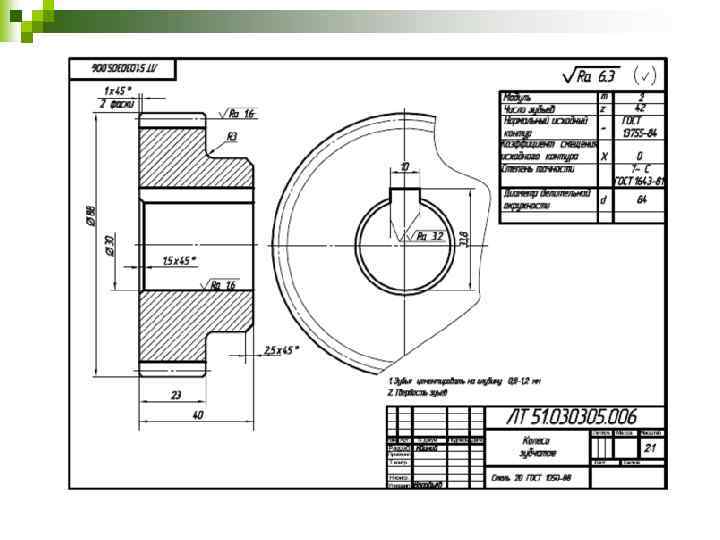

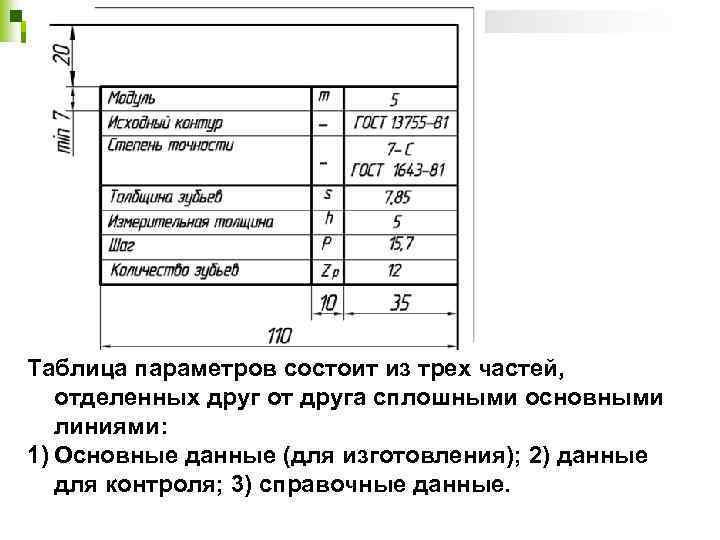

Таблица параметров состоит из трех частей, отделенных друг от друга сплошными основными линиями: 1) Основные данные (для изготовления); 2) данные для контроля; 3) справочные данные.

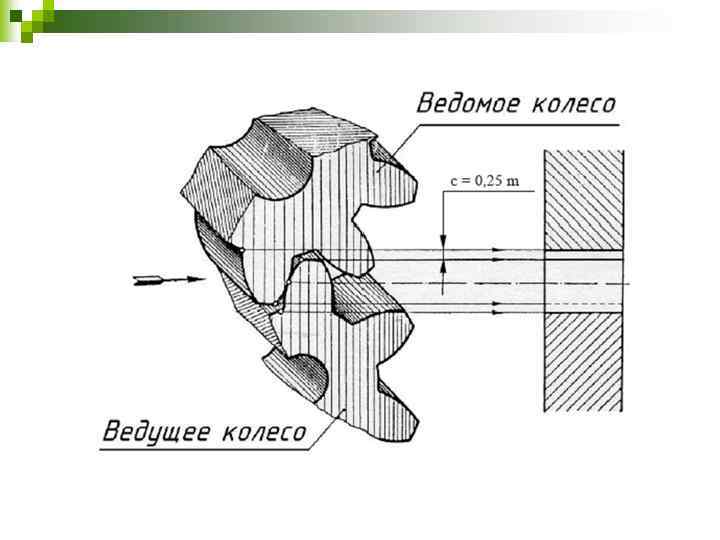

ЗУБЧАТЫЕ ПЕРЕДАЧИ Зубчатая передача – трёхзвенный механизм, в котором два подвижных звена являются зубчатыми колёсами, образующими с неподвижным звеном вращательную или поступательную пару.

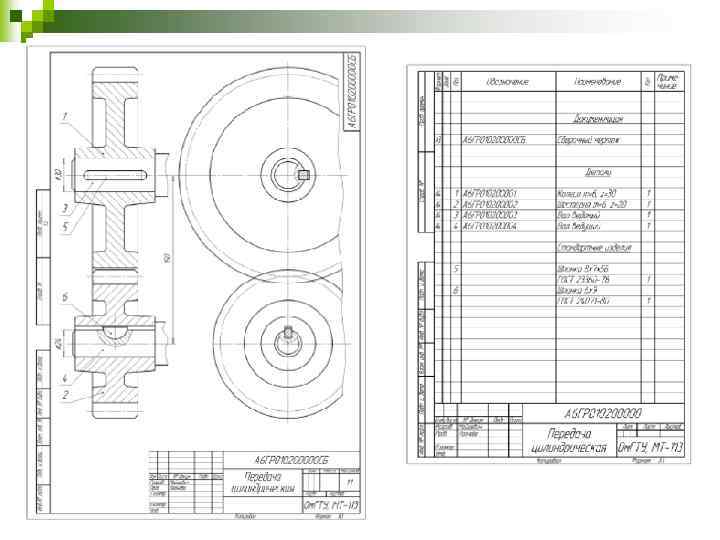

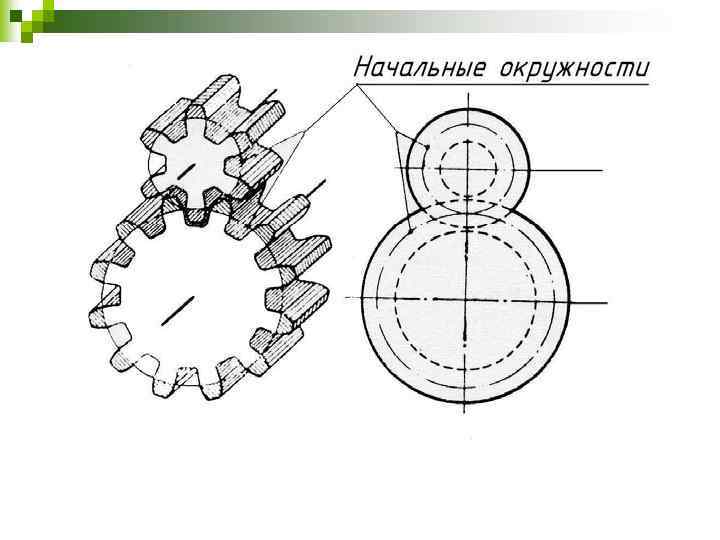

Передача цилиндрическая

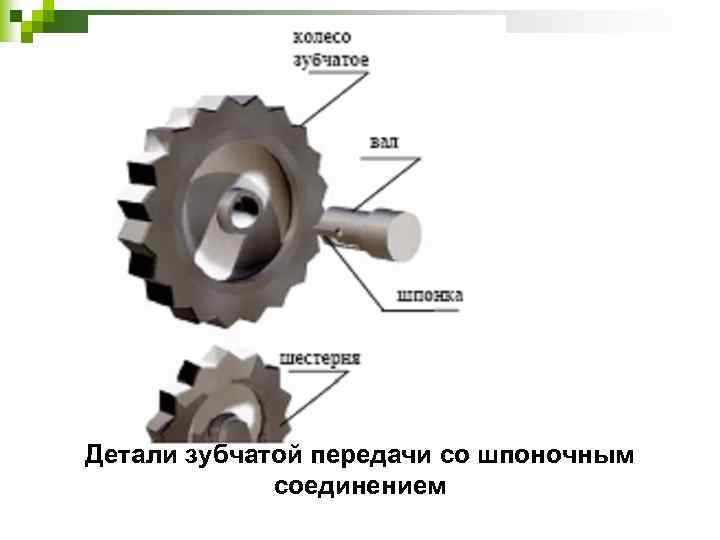

Детали зубчатой передачи со шпоночным соединением

Детали зубчатой передачи со шлицевым соединением

Цилиндрическая передача с зацеплением Новикова Профиль зубьев в передачах Новикова очерчен по дуге окружности или близкой к ней кривой, при этом одно из колес имеет выпуклые зубья, другое - вогнутые.

Передача коническая

Червячная передача
