Зубчатые передачи Классификация

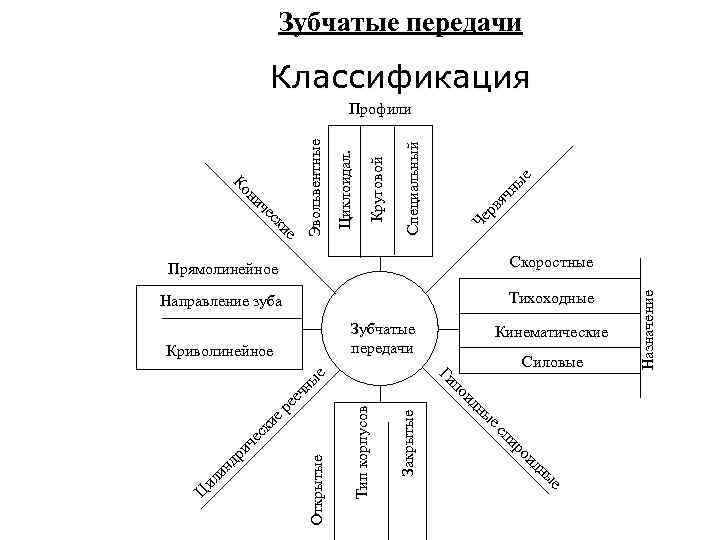

Зубчатые передачи Классификация Профили Эвольвентные Специальный Циклоидал. Круговой е ны Ко яч н ич рв ес Че Прямолинейное кие Скоростные Тихоходные Назначение Направление зуба Зубчатые Кинематические Криволинейное передачи Силовые Ги ны по ч ее ид Тип корпусов ер Закрытые ны ки ес пи ич ро др Открытые и ин дн ые ил Ц

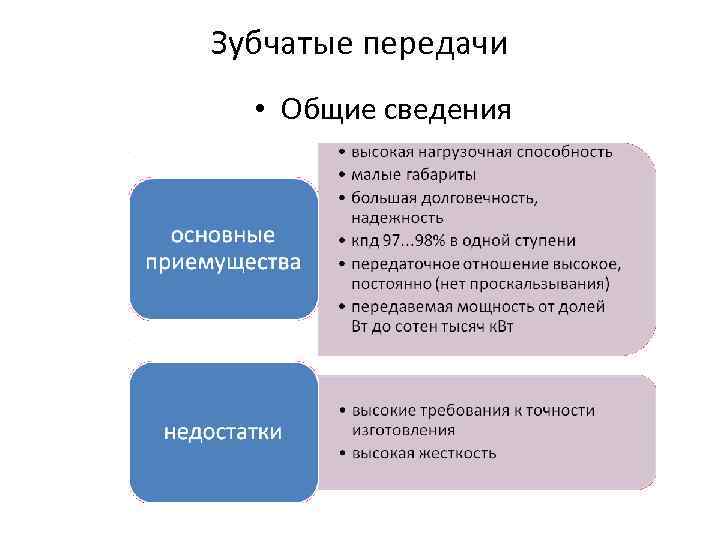

Зубчатые передачи • Общие сведения

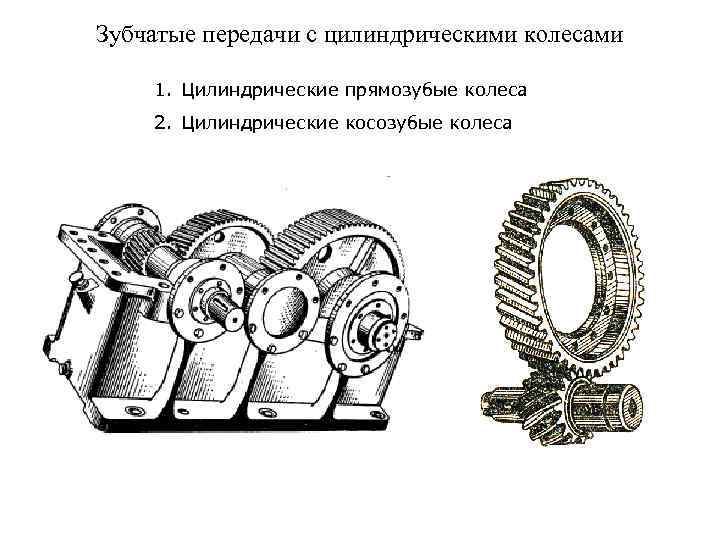

Зубчатые передачи с цилиндрическими колесами 1. Цилиндрические прямозубые колеса 2. Цилиндрические косозубые колеса
Зубчатые передачи u. Критерии работоспособности и виды разрушения

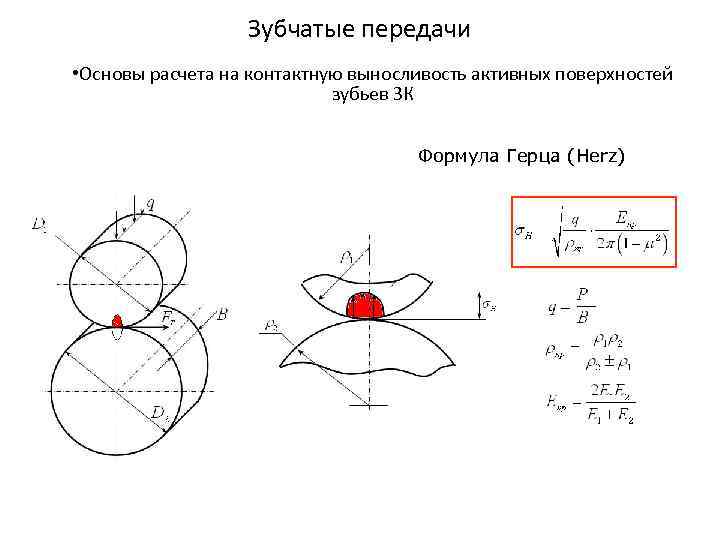

Зубчатые передачи • Основы расчета на контактную выносливость активных поверхностей зубьев ЗК Формула Герца (Herz)

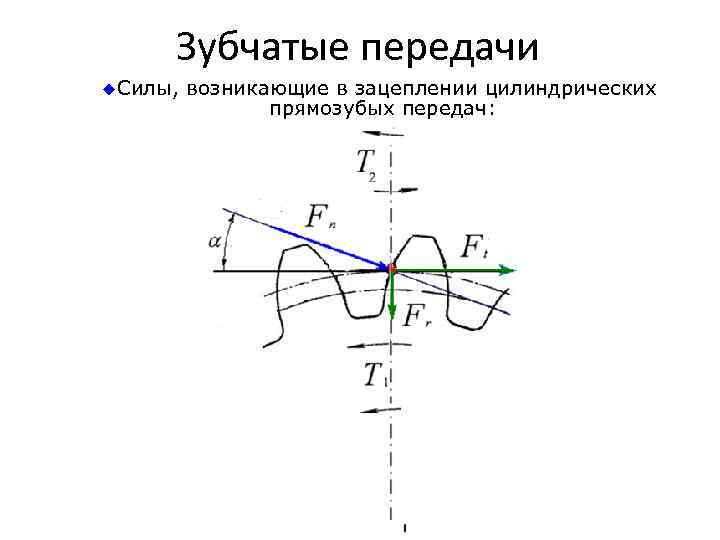

Зубчатые передачи u. Силы, возникающие в зацеплении цилиндрических прямозубых передач:
Зубчатые передачи u. Силы, возникающие в зацеплении цилиндрических прямозубых передач:

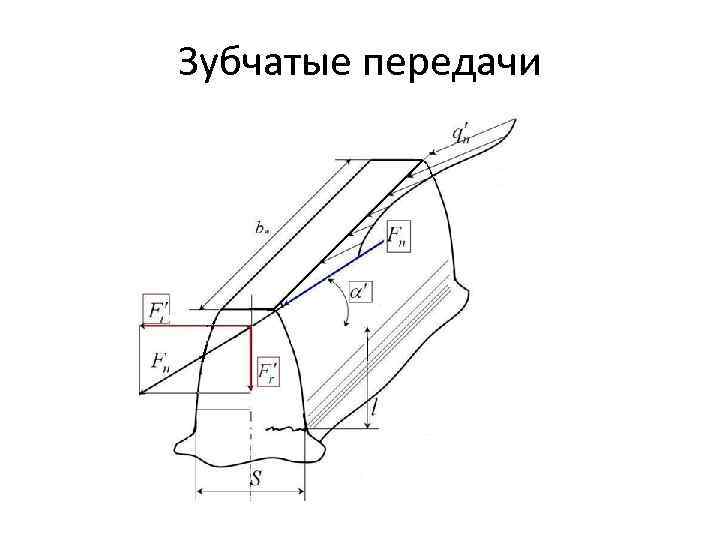

Зубчатые передачи u. Силы, возникающие в зацеплении цилиндрических прямозубых передач:
Зубчатые передачи u. Силы, возникающие в зацеплении цилиндрических прямозубых передач:
Зубчатые передачи u. Силы, возникающие в зацеплении цилиндрических косозубых передач:
Зубчатые передачи • Распределение нагрузки по рабочей поверхности зуба колеса

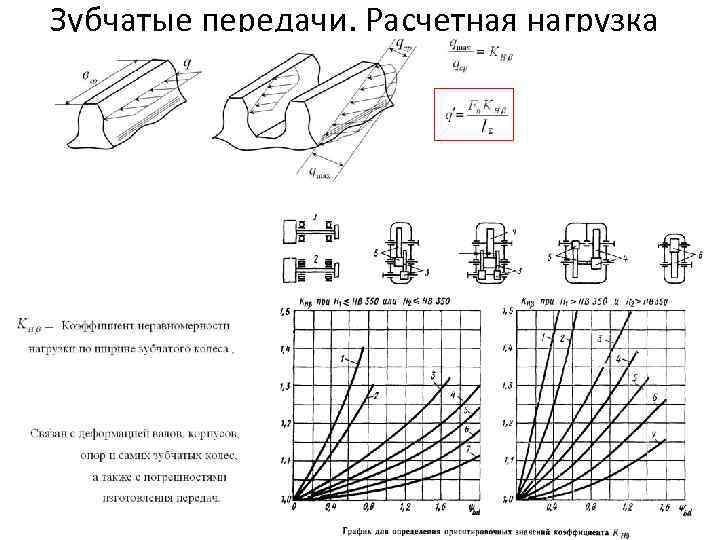

Зубчатые передачи. Расчетная нагрузка
Зубчатые передачи • Расчетная нагрузка

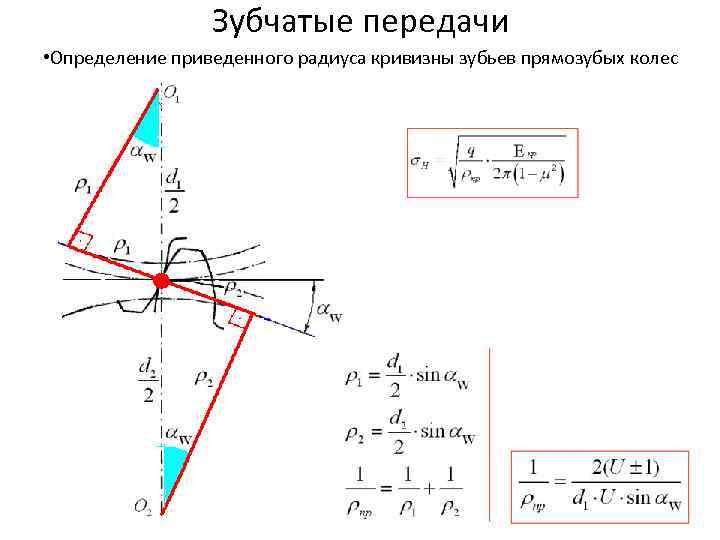

Зубчатые передачи • Определение приведенного радиуса кривизны зубьев прямозубых колес

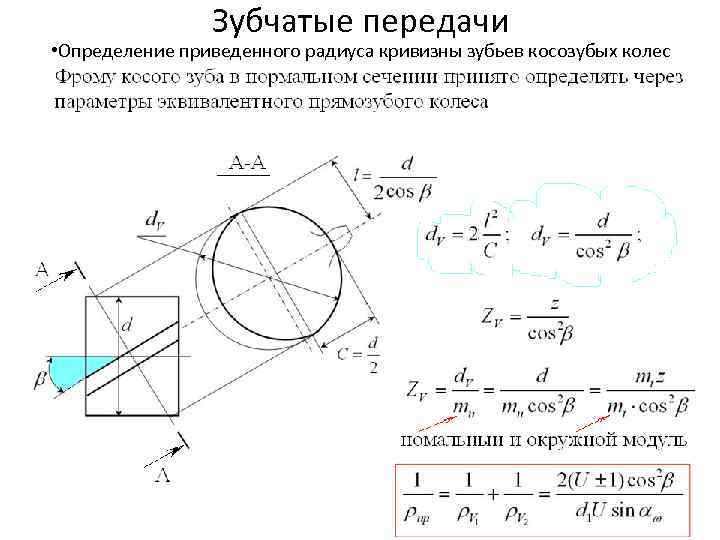

Зубчатые передачи • Определение приведенного радиуса кривизны зубьев косозубых колес

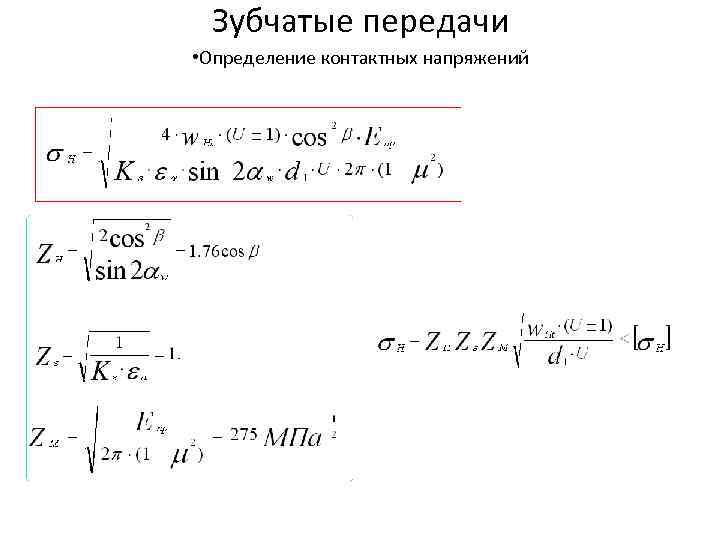

Зубчатые передачи • Определение контактных напряжений

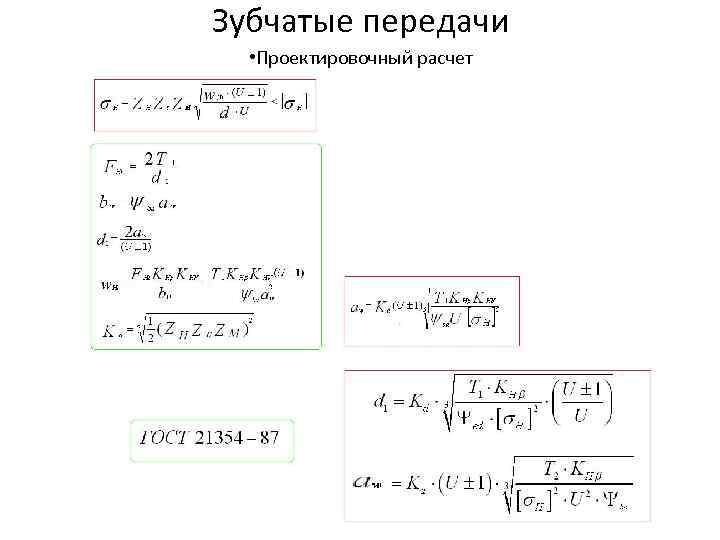

Зубчатые передачи • Проектировочный расчет
Зубчатые передачи
Зубчатые передачи

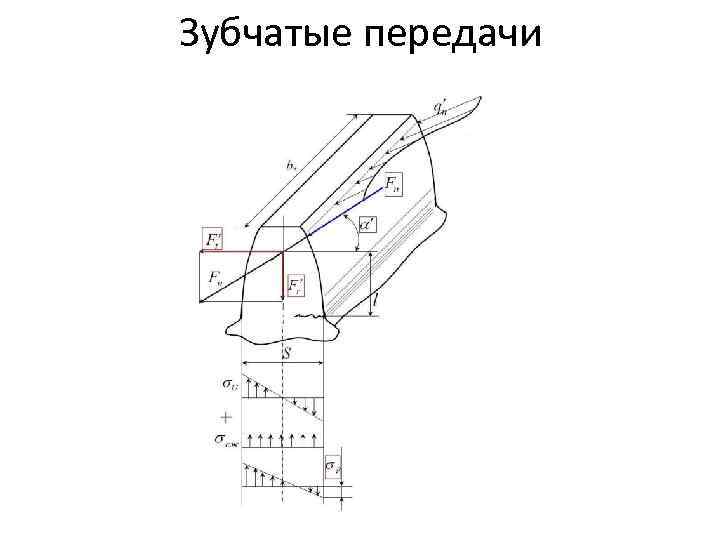

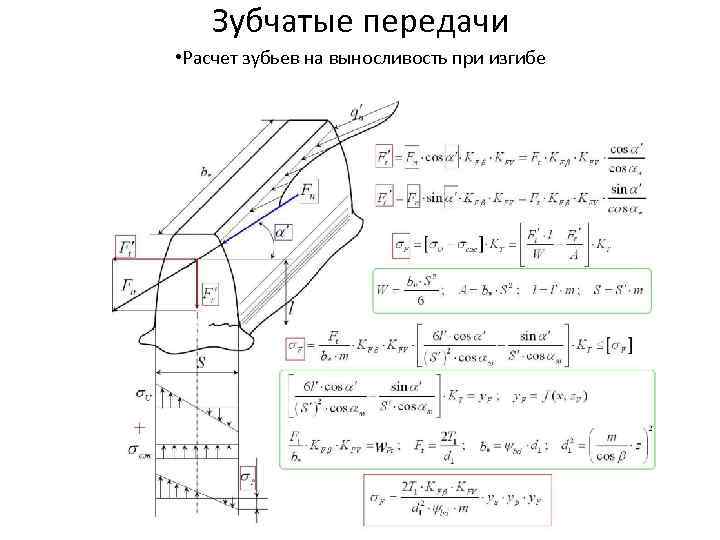

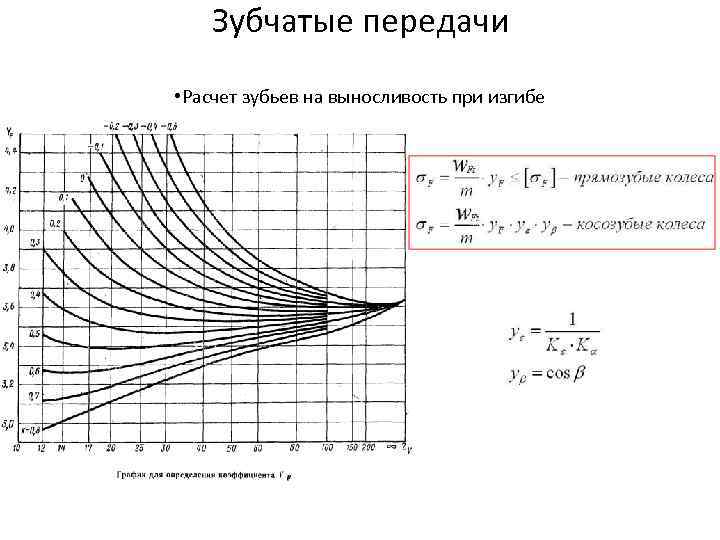

Зубчатые передачи • Расчет зубьев на выносливость при изгибе
Зубчатые передачи • Расчет зубьев на выносливость при изгибе

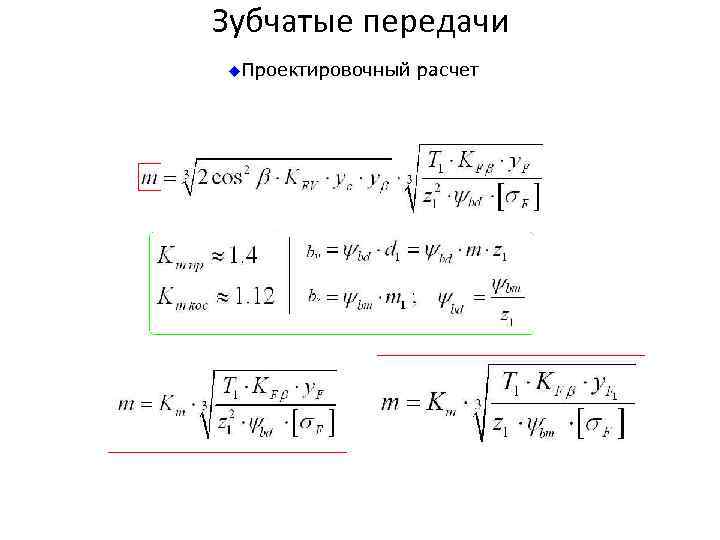

Зубчатые передачи u. Проектировочный расчет

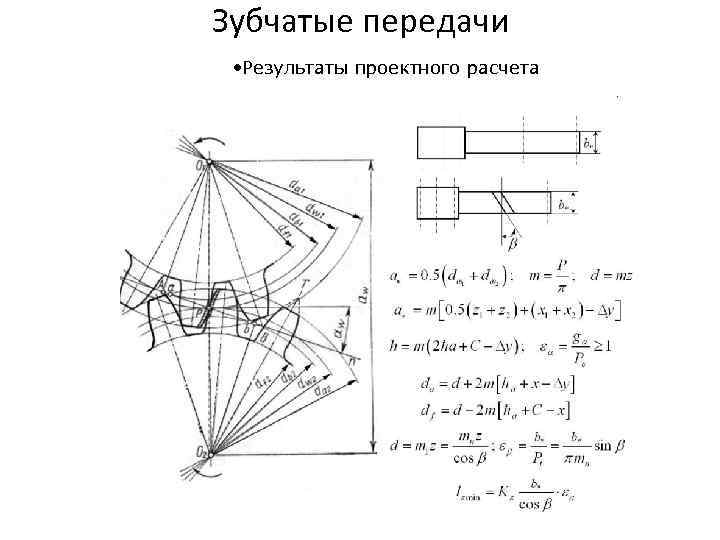

Зубчатые передачи • Результаты проектного расчета

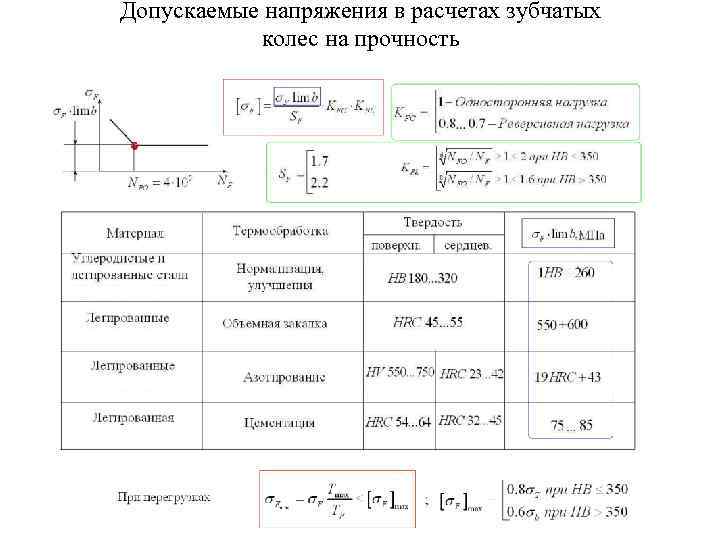

Допускаемые напряжения в расчетах зубчатых колес на прочность
Допускаемые напряжения в расчетах зубчатых колес на прочность

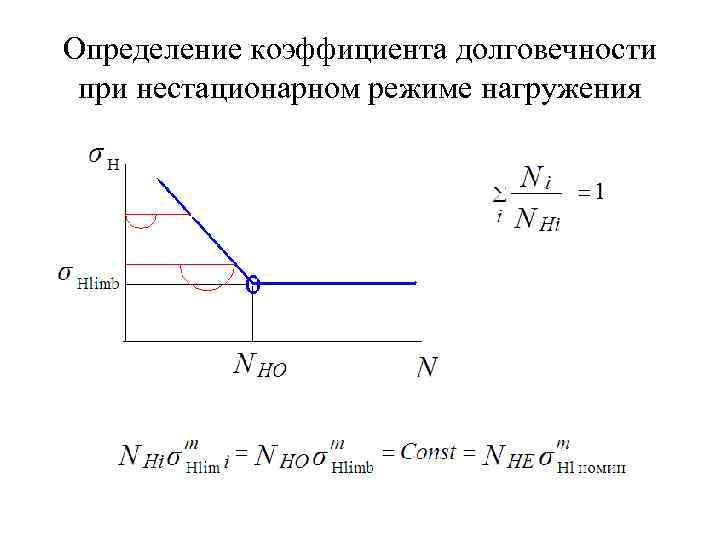

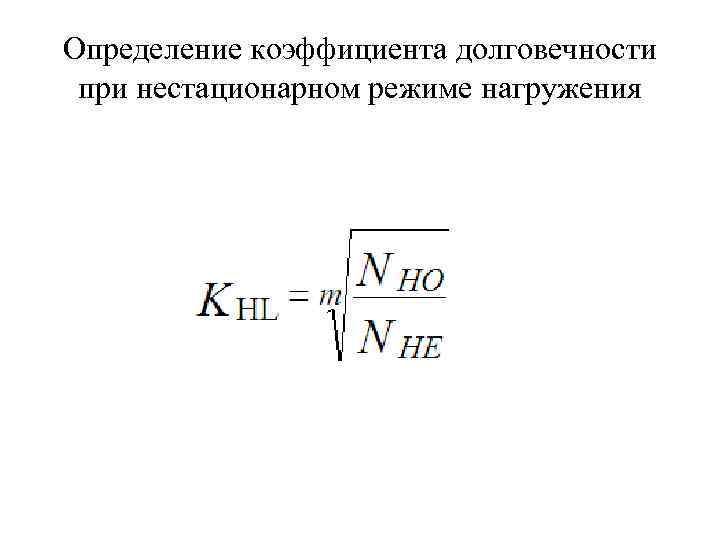

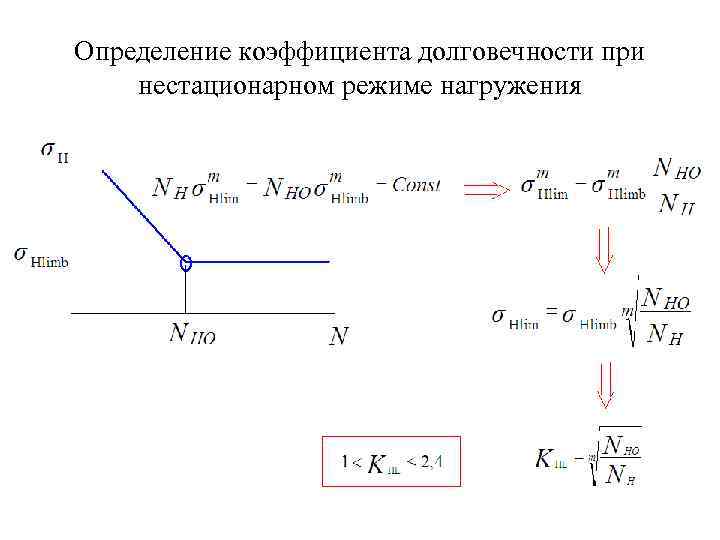

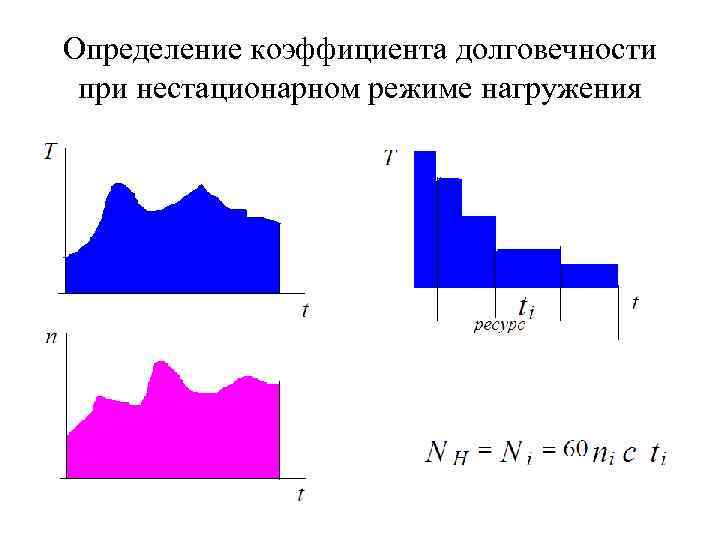

Определение коэффициента долговечности при нестационарном режиме нагружения
Определение коэффициента долговечности при нестационарном режиме нагружения

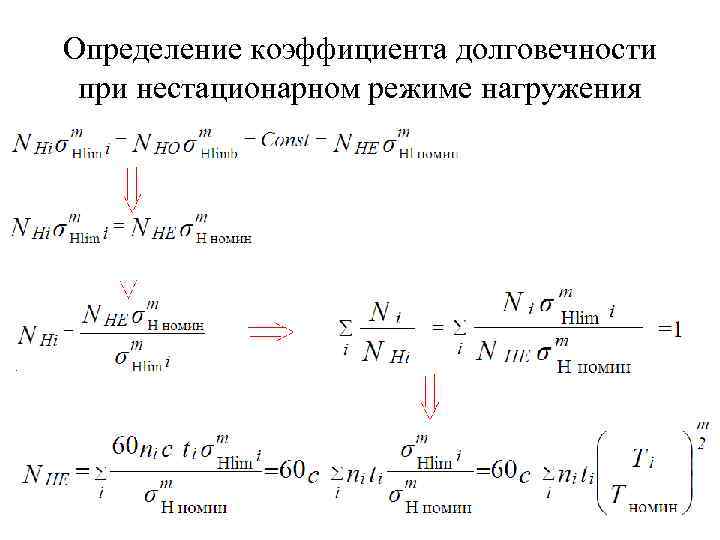

Определение коэффициента долговечности при нестационарном режиме нагружения
Определение коэффициента долговечности при нестационарном режиме нагружения
Определение коэффициента долговечности при нестационарном режиме нагружения
Зубчатые передачи ?
