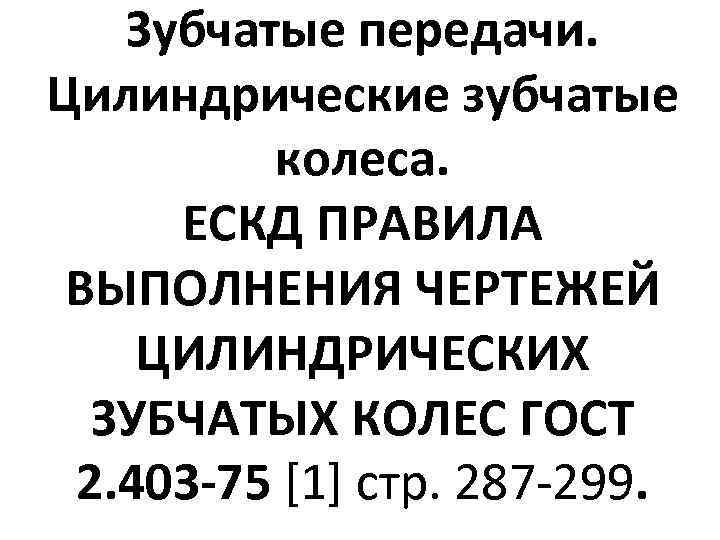

Зубчатые передачи. Цилиндрические зубчатые колеса. ЕСКД ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ ЦИЛИНДРИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС ГОСТ 2. 403 -75 [1] стр. 287 -299.

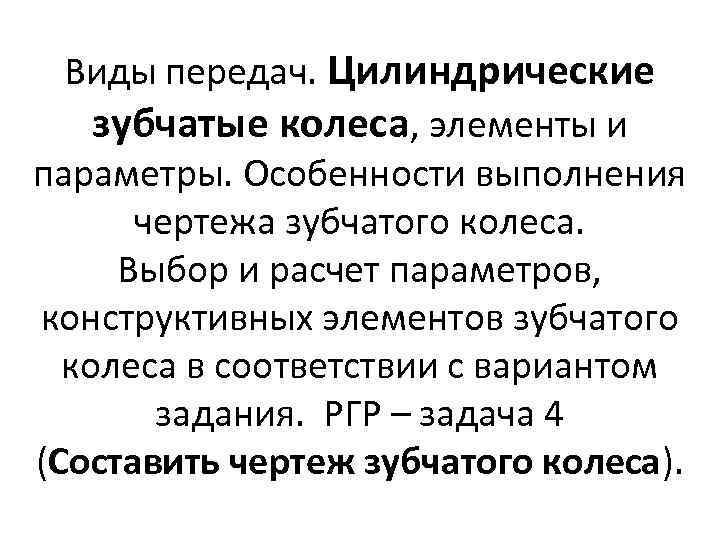

Виды передач. Цилиндрические зубчатые колеса, элементы и параметры. Особенности выполнения чертежа зубчатого колеса. Выбор и расчет параметров, конструктивных элементов зубчатого колеса в соответствии с вариантом задания. РГР – задача 4 (Составить чертеж зубчатого колеса).

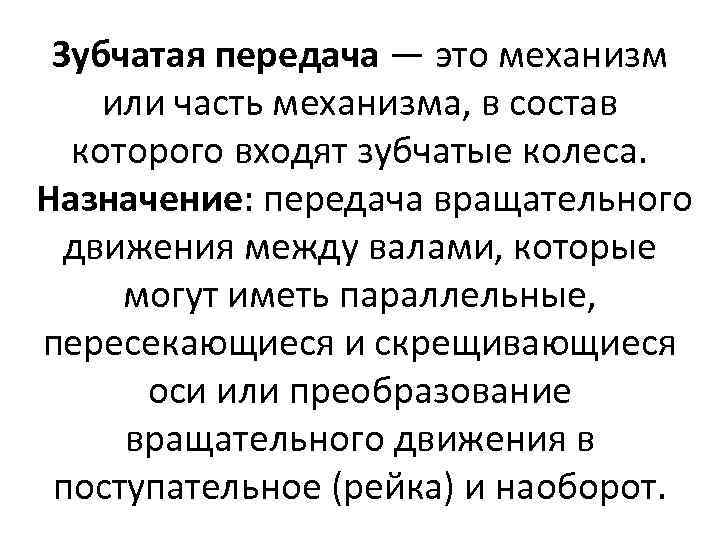

Зубчатая передача — это механизм или часть механизма, в состав которого входят зубчатые колеса. Назначение: передача вращательного движения между валами, которые могут иметь параллельные, пересекающиеся и скрещивающиеся оси или преобразование вращательного движения в поступательное (рейка) и наоборот.
Усилие от одного элемента к другому передается с помощью зубьев. Зубчатое колесо передачи с меньшим числом зубьев называется шестерней, второе колесо с большим числом зубьев называется колесом. Пара зубчатых колёс имеющих одинаковое число зубьев в этом случае ведущее зубчатое колесо называется шестерней, а ведомое — колесом. Однако часто все зубчатые колёса называют шестернями.

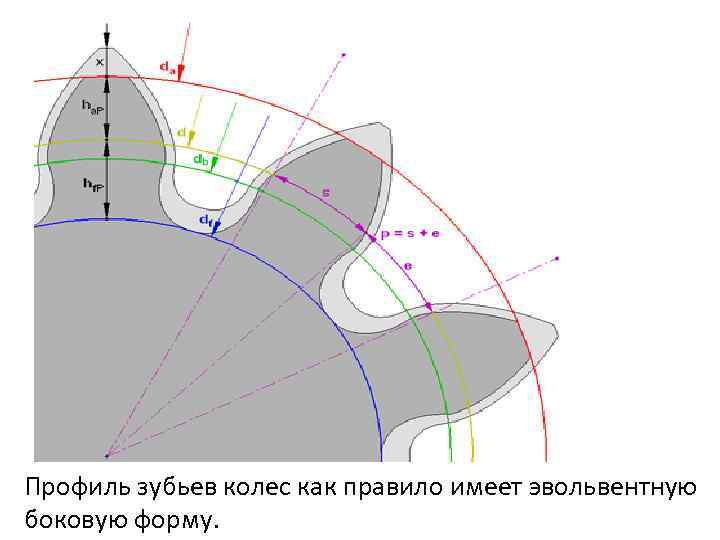

Профиль зубьев колес как правило имеет эвольвентную боковую форму.
m — модуль колеса. Самый главный параметр, стандартизирован, определяется из прочностного расчета зубчатых передач. Чем больше нагружена передача, тем выше значение модуля. Через него выражаются все остальные параметры. Модуль измеряется в миллиметрах, вычисляется по формуле:
z — число зубьев колеса p — шаг зубьев (отмечен фиолетовым цветом) d — диаметр делительной окружности (отмечена жёлтым цветом)

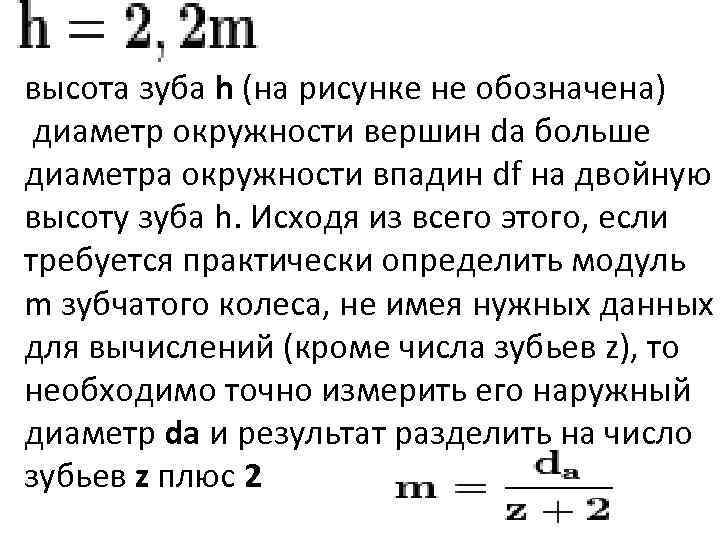

высота зуба h (на рисунке не обозначена) диаметр окружности вершин da больше диаметра окружности впадин df на двойную высоту зуба h. Исходя из всего этого, если требуется практически определить модуль m зубчатого колеса, не имея нужных данных для вычислений (кроме числа зубьев z), то необходимо точно измерить его наружный диаметр da и результат разделить на число зубьев z плюс 2

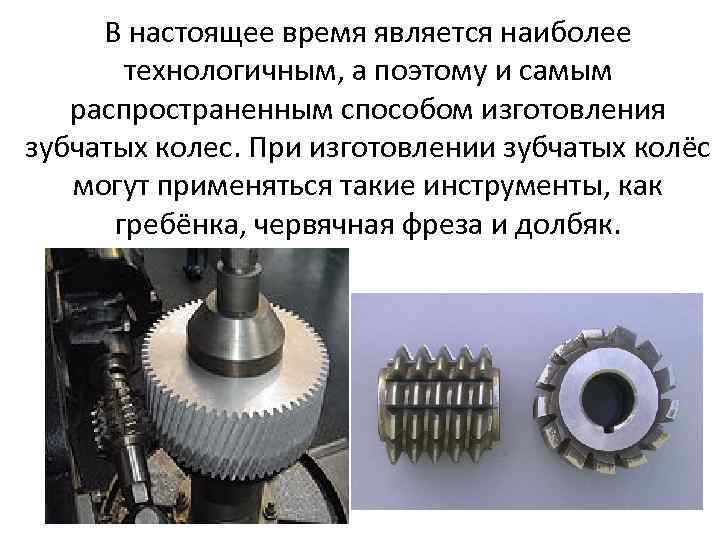

В настоящее время является наиболее технологичным, а поэтому и самым распространенным способом изготовления зубчатых колес. При изготовлении зубчатых колёс могут применяться такие инструменты, как гребёнка, червячная фреза и долбяк.
ВИДЫ ЗУБЧАТЫХ ПЕРЕДАЧ ОСИ КОЛЕС ПАРАЛЛЕЛЬНЫ
Расчет основных геометрических параметров цилиндрической зубчатой передачи Наименование параметра Обозна Расчётная чение формула Межосевое расстояние a =<Z—+Z—>» 2 Делительный диаметр d d-Z-m Диаметр вершин зубьев da da=m-(Z + 2) Диаметр впадин зубьев df df=m-(Z-2, 5) Радиальный зазор С С = 0, 25 • m Высота головки зуба hf hf = m Высота ножки зуба К ha=, 25 -m
