Зубчато-ременные передачи 1 Зубчато-ременные передачи Рисунок 1

Зубчато-ременные передачи. 1

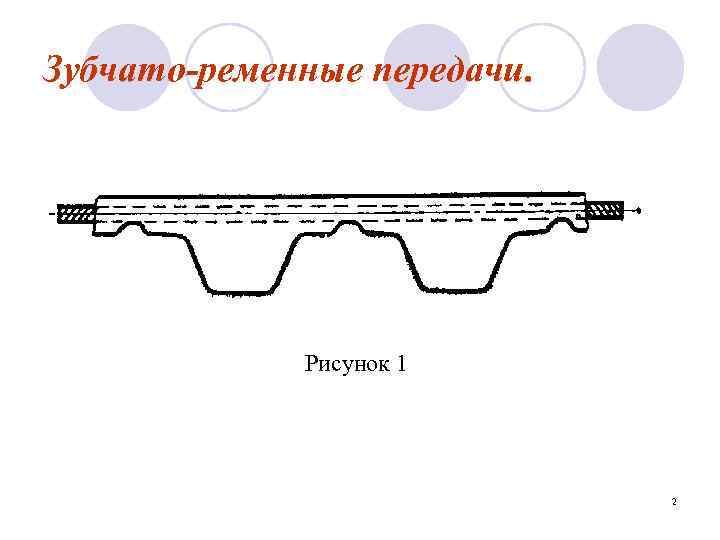

Зубчато-ременные передачи. Рисунок 1 2

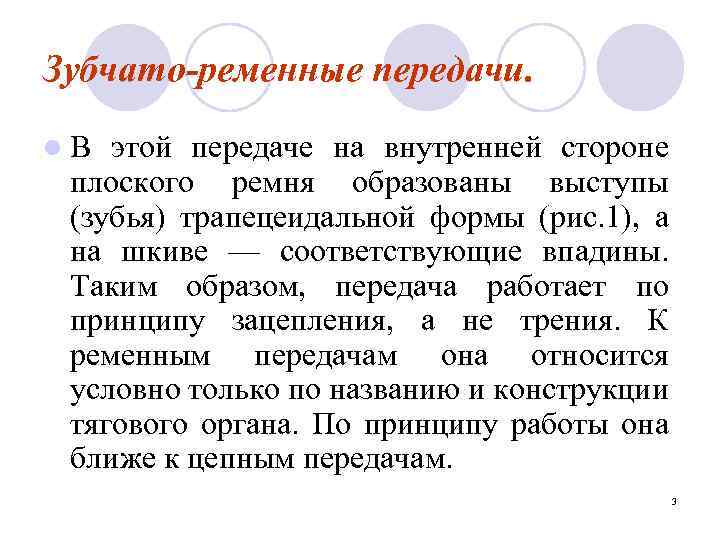

Зубчато-ременные передачи. l. В этой передаче на внутренней стороне плоского ремня образованы выступы (зубья) трапецеидальной формы (рис. 1), а на шкиве — соответствующие впадины. Таким образом, передача работает по принципу зацепления, а не трения. К ременным передачам она относится условно только по названию и конструкции тягового органа. По принципу работы она ближе к цепным передачам. 3

Зубчато-ременные передачи. l Принцип зацепления устраняет скольжение и необходимость в большом предварительном натяжении, что повышает к. п. д. передачи. Здесь уменьшается влияние угла обхвата и межосевого расстояния на тяговую способность, что позволяет значительно снизить габариты передачи и увеличить передаточное отношение. Эластичная связь и упругость зубьев (вместо жестких шарнирных связей цепи) устраняет шум и динамические нагрузки. 4

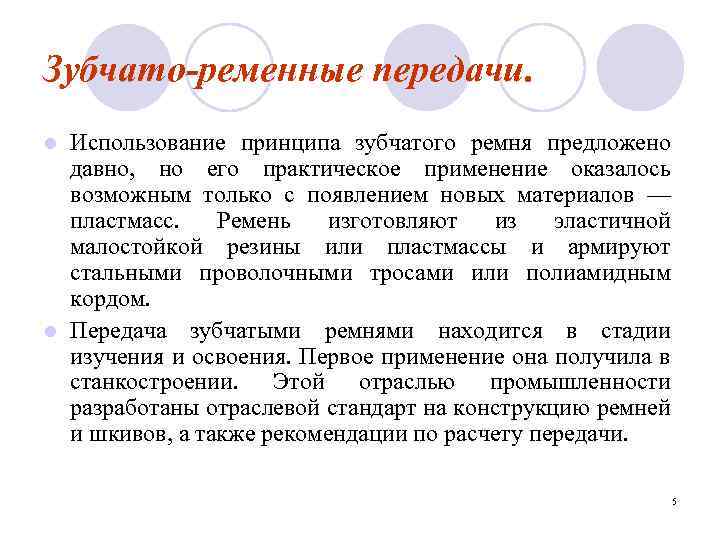

Зубчато-ременные передачи. Использование принципа зубчатого ремня предложено давно, но его практическое применение оказалось возможным только с появлением новых материалов — пластмасс. Ремень изготовляют из эластичной малостойкой резины или пластмассы и армируют стальными проволочными тросами или полиамидным кордом. l Передача зубчатыми ремнями находится в стадии изучения и освоения. Первое применение она получила в станкостроении. Этой отраслью промышленности разработаны отраслевой стандарт на конструкцию ремней и шкивов, а также рекомендации по расчету передачи. l 5

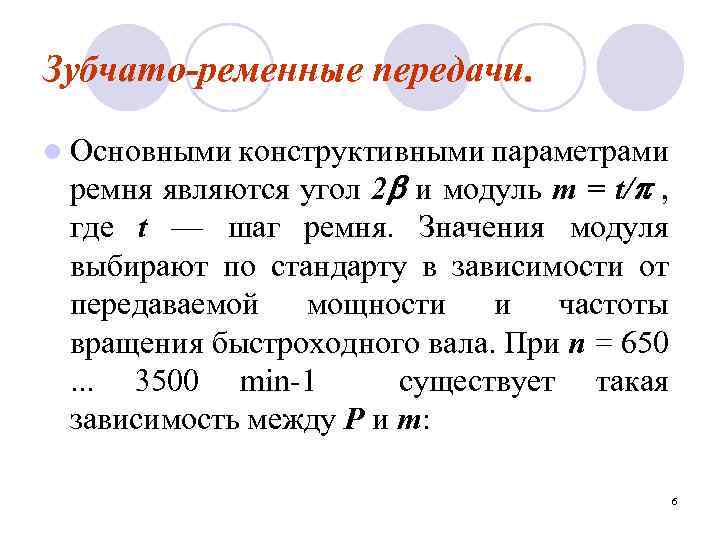

Зубчато-ременные передачи. l Основными конструктивными параметрами ремня являются угол 2 и модуль m = t/ , где t — шаг ремня. Значения модуля выбирают по стандарту в зависимости от передаваемой мощности и частоты вращения быстроходного вала. При n = 650. . . 3500 min-1 существует такая зависимость между Р и m: 6

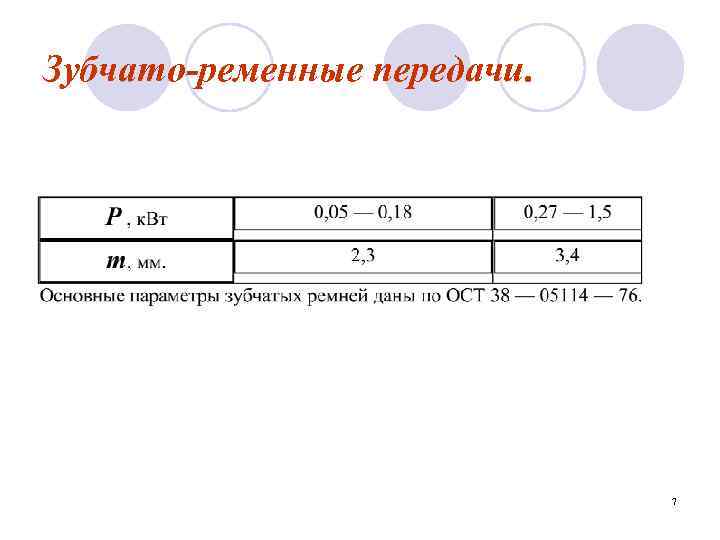

Зубчато-ременные передачи. 7

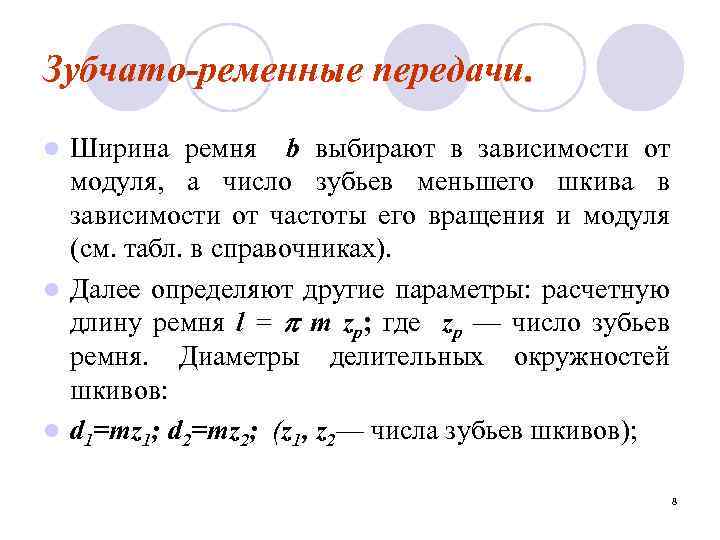

Зубчато-ременные передачи. Ширина ремня b выбирают в зависимости от модуля, а число зубьев меньшего шкива в зависимости от частоты его вращения и модуля (см. табл. в справочниках). l Далее определяют другие параметры: расчетную длину ремня l = m zp; где zp — число зубьев ремня. Диаметры делительных окружностей шкивов: l d 1=mz 1; d 2=mz 2; (z 1, z 2— числа зубьев шкивов); l 8

Зубчато-ременные передачи. mz 1+2 ; dа 2= mz 2+2 ; — наружные диаметры шкивов, где = 0, 6 мм при диаметре троса 0, 36 мм и = 1, 3 мм при диаметре троса 0, 65 мм. l Диаметры окружностей впадин: l df 1= dа 1 — 1, 8 m ; df 2= dа 2 — 1, 8 m. Ширину шкива B = b + m; угол впадин 2 =50 при m = 2 мм и 2 = 40 при m 2 мм. Шаг ремня на наружном диаметре: l (dа 1= 9

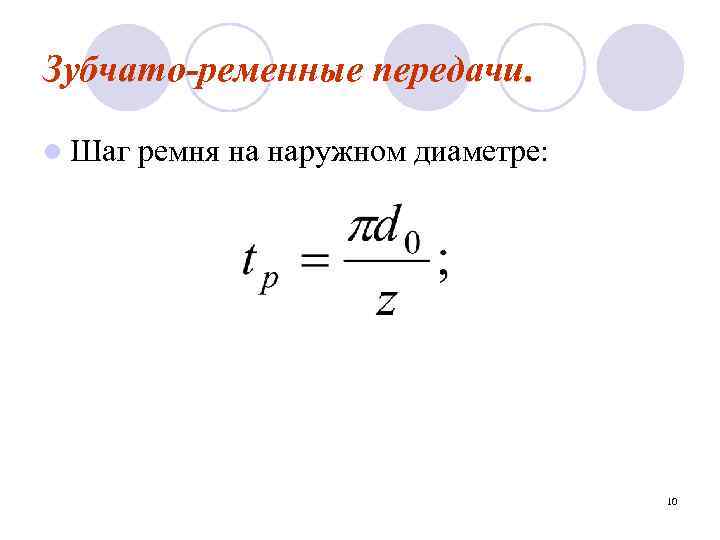

Зубчато-ременные передачи. l Шаг ремня на наружном диаметре: 10

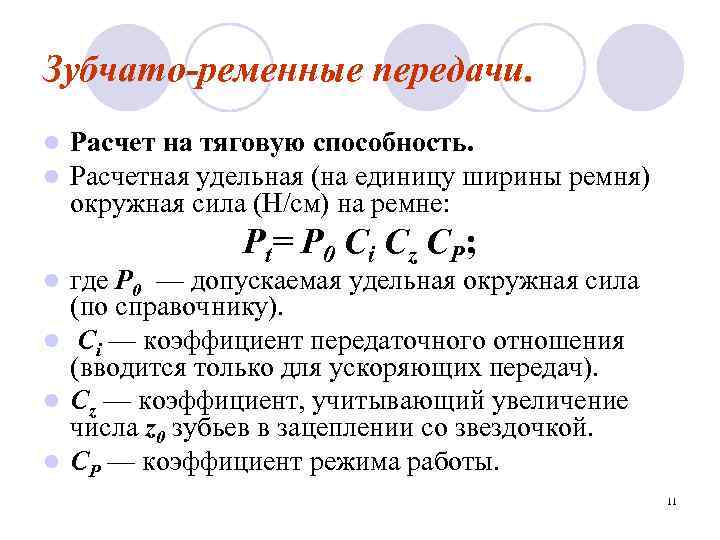

Зубчато-ременные передачи. l l Расчет на тяговую способность. Расчетная удельная (на единицу ширины ремня) окружная сила (Н/см) на ремне: P t= P 0 C i C z C P; где P 0 — допускаемая удельная окружная сила (по справочнику). l Ci — коэффициент передаточного отношения (вводится только для ускоряющих передач). l Cz — коэффициент, учитывающий увеличение числа z 0 зубьев в зацеплении со звездочкой. l CP — коэффициент режима работы. l 11

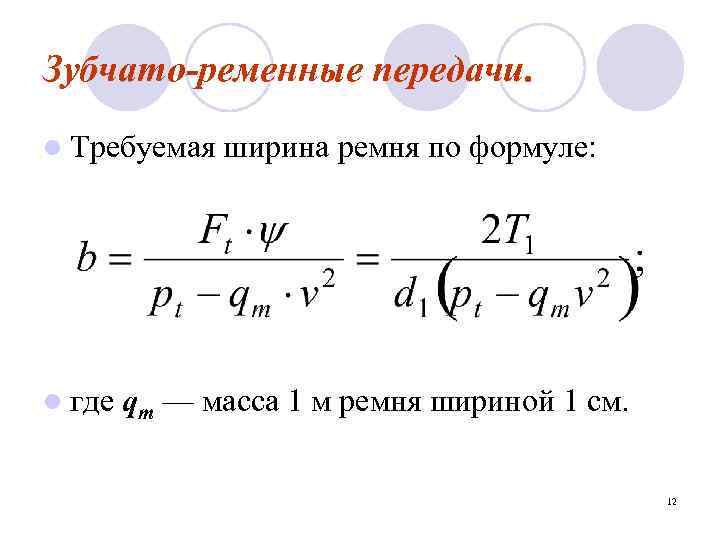

Зубчато-ременные передачи. l Требуемая l где qm ширина ремня по формуле: — масса 1 м ремня шириной 1 см. 12

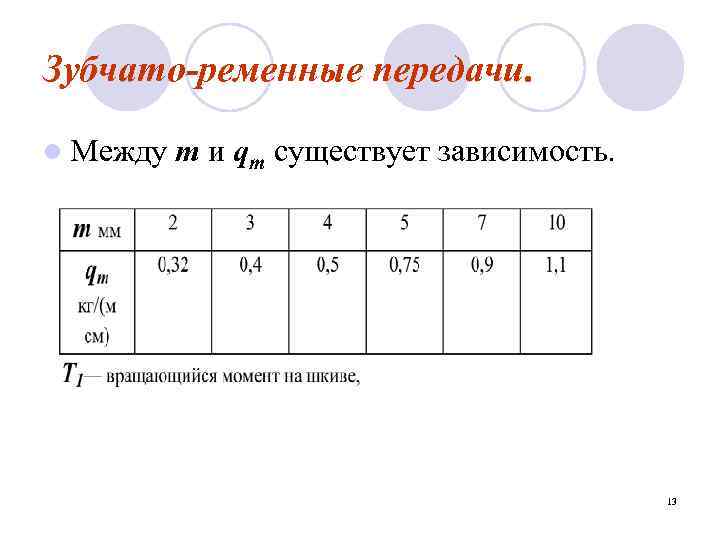

Зубчато-ременные передачи. l Между m и qm существует зависимость. 13

Зубчато-ременные передачи. l F t— окружная сила, передаваемая ремнем l P— передаваемая мощность. 14

Зубчато-ременные передачи. l После определения ширины ремня рекомендуется проверить давление на зубьях: 15

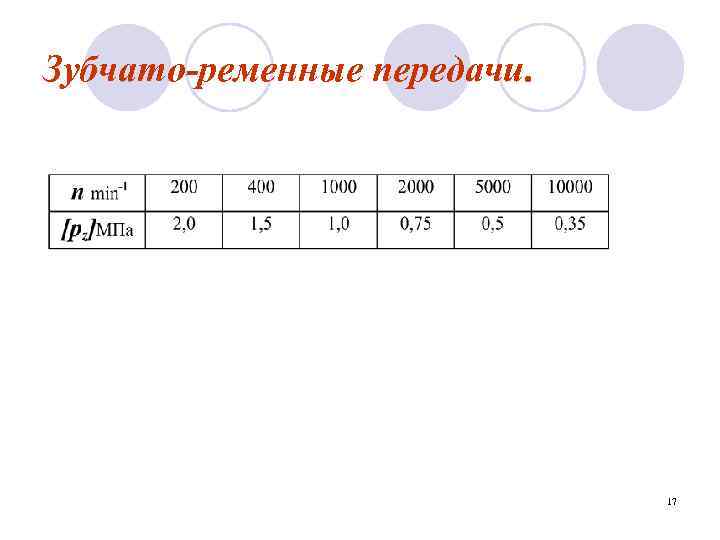

Зубчато-ременные передачи. l где — коэффициент неравномерности распределения нагрузки между зубьями и шкивом на дуге обхвата. = 1, 7. . . 2, 0 при нагрузке до 14 к. Вт и скорости ремня до 20 м/с. l z 0 — число зубьев в зацеплении l 1— угол обхвата на меньшем шкиве, l [pz]— допускаемое давление на зубья ремня, зависящее от частоты вращения быстроходного вала. 16

Зубчато-ременные передачи. 17

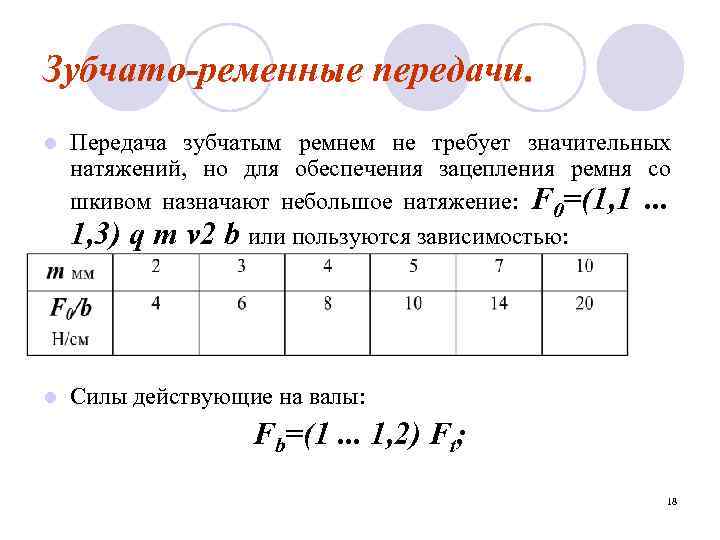

Зубчато-ременные передачи. l Передача зубчатым ремнем не требует значительных натяжений, но для обеспечения зацепления ремня со шкивом назначают небольшое натяжение: F 0=(1, 1. . . 1, 3) q m v 2 b или пользуются зависимостью: l Силы действующие на валы: Fb=(1. . . 1, 2) Ft; 18
