Зрительный анализатор Схема строения глаза 1

Зрительный анализатор

Схема строения глаза 1 - склера, 2 - сосудистая оболочка, 3 - сетчатка, 4 - роговица, 5 - радужка, 6 - ресничная мышца, 7 - хрусталик, 8 - стекловидное тело, 9 - диск зрительного нерва, 10 - зрительный нерв, 11 - желтое пятно.

Мышцы глаза 1 - наружная прямая; 2 - внутренняя прямая; 3 - верхняя прямая; 4 - мышца, поднимающая верхнее веко; 5 - нижняя косая мышца; 6 - нижняя прямая мышца.

• Схематическое представление механизма аккомодации слева - фокусировка вдаль; справа - фокусировка на близкие предметы.

Зрительный анализатор и рефлекторная дуга зрачкового рефлекса. 1 — сетчатка глаза; 2 — зрительный нерв; 3 — хиазма; 4 — зрительный тракт; 5 — клетки наружного коленчатого тела; 6 — зрительная лучистость {пучок Грациоле); 7 — корковая проекционная зрительная зона — шпорная борозда; 8 — переднее двухолмие; 9 — ядра глазодвигательного (III) нерва; 10 — вегетативная часть глазодвигательного (III) нерва; 11 — ресничный узел.

Проводящие пути зрительного анализатора 1 — левая половина зрительного поля, 2 — правая половина зрительного поля, 3 — глаз, 4 — сетчатка, 5 — зрительные нервы, 6 — глазодвигательный нерв, 7 — хиазма, 8 — зрительный тракт, 9 — Латеральное коленчатое тело, 10 — Верхние бугры четверохолмия, 11 — Неспецифический зрительный путь 12 — кора затылочная доля

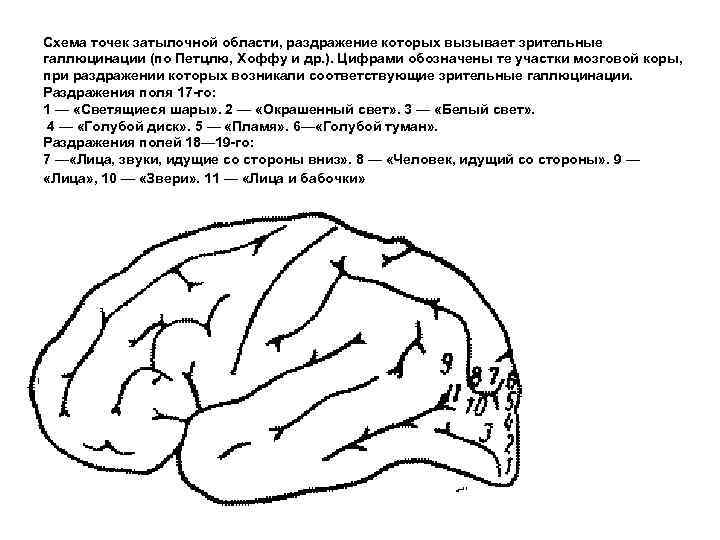

Схема точек затылочной области, раздражение которых вызывает зрительные галлюцинации (по Петцлю, Хоффу и др. ). Цифрами обозначены те участки мозговой коры, при раздражении которых возникали соответствующие зрительные галлюцинации. Раздражения поля 17 -го: 1 — «Светящиеся шары» . 2 — «Окрашенный свет» . 3 — «Белый свет» . 4 — «Голубой диск» . 5 — «Пламя» . 6— «Голубой туман» . Раздражения полей 18— 19 -го: 7 — «Лица, звуки, идущие со стороны вниз» . 8 — «Человек, идущий со стороны» . 9 — «Лица» , 10 — «Звери» . 11 — «Лица и бабочки»
