Зондирование скважин методом кажущихся сопротивлений Выполнил Огнев Игорь

Зондирование скважин методом кажущихся сопротивлений Выполнил Огнев Игорь Группа 03 -105

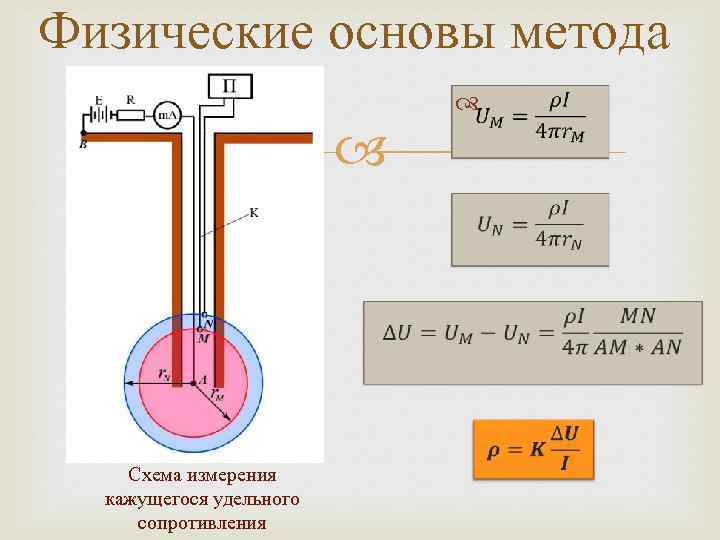

Физические основы метода Схема измерения кажущегося удельного сопротивления

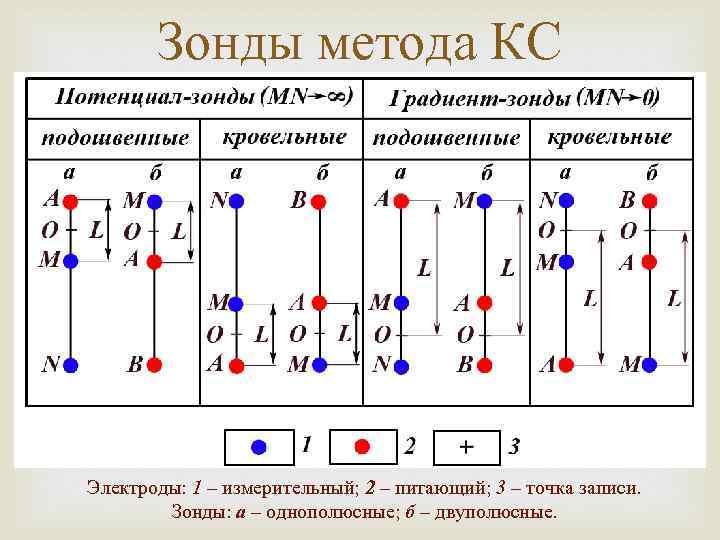

Зонды метода КС Электроды: 1 – измерительный; 2 – питающий; 3 – точка записи. Зонды: а – однополюсные; б – двуполюсные.

Зонды метода КС Глубинность исследования: 1) Градиент-зонд (ГЗ) – примерно соответствует размеру зонда. 2) Потенциал-зонд (ПЗ) – примерно соответствует двум размерам зонда. Чем больше длина зонда, тем больше радиус его исследования.

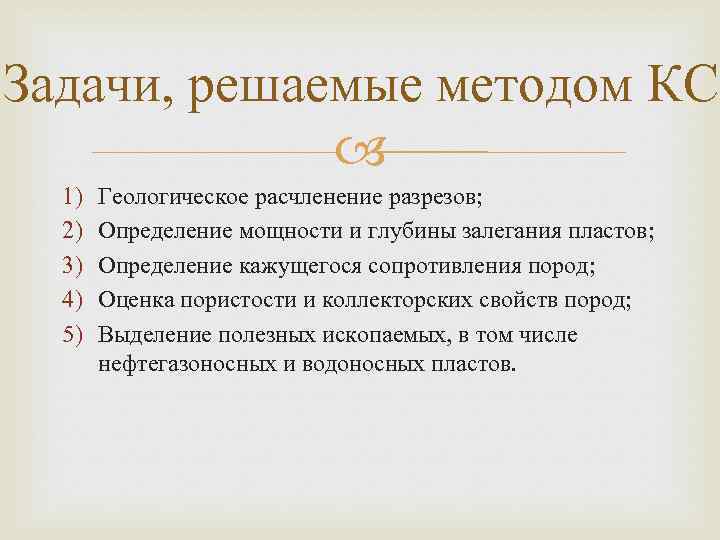

Задачи, решаемые методом КС 1) 2) 3) 4) 5) Геологическое расчленение разрезов; Определение мощности и глубины залегания пластов; Определение кажущегося сопротивления пород; Оценка пористости и коллекторских свойств пород; Выделение полезных ископаемых, в том числе нефтегазоносных и водоносных пластов.

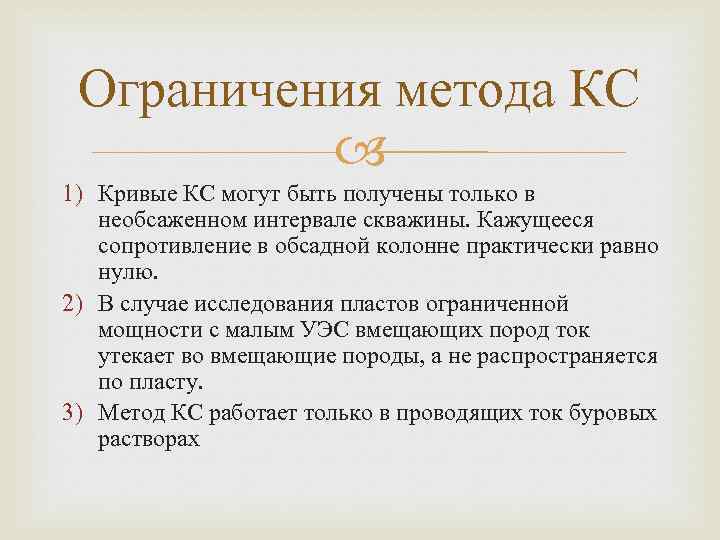

Ограничения метода КС 1) Кривые КС могут быть получены только в необсаженнoм интервале скважины. Кажущееся сопротивление в обсадной колонне практически равно нулю. 2) В случае исследования пластов ограниченной мощности с малым УЭС вмещающих пород ток утекает во вмещающие породы, а не распространяется по пласту. 3) Метод КС работает только в проводящих ток буровых растворах

Список литературы 1) Итенберг С. С. , Дахкильгов Т. Д. Геофизические исследования в скважинах. М. , Недра, 1982. 351 с. 2) Горбачёв Ю. И. Геофизические исследования скважин: Учеб. Для вузов/ Под ред. Е. В. Каруса. – М. : Недра, 1990. – 298 с. : ил. 3) Интернет-портал geo. web. ru 4) Геофизические методы исследований. В. К. Хмелевской, Ю. И. Горбачев, А. В. Калинин, М. Г. Попов, Н. И. Селиверстов, В. А. Шевнин. Учебное пособие для геологических специальностей вузов. Петропавловск-Камчатский: изд-во КГПУ, 2004, 232 с. Под редакцией доктора геол. -мин. наук Н. И. Селиверстова
