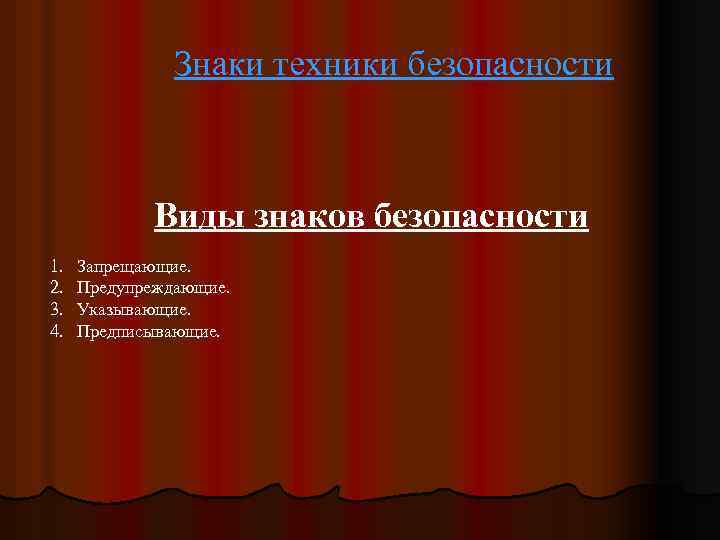

Знаки техники безопасности Виды знаков безопасности 1. 2. 3. 4. Запрещающие. Предупреждающие. Указывающие. Предписывающие.

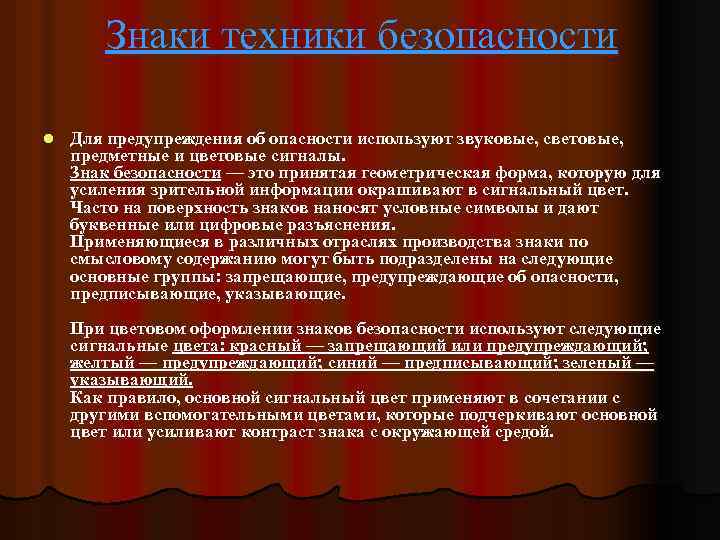

Знаки техники безопасности l Для предупреждения об опасности используют звуковые, световые, предметные и цветовые сигналы. Знак безопасности — это принятая геометрическая форма, которую для усиления зрительной информации окрашивают в сигнальный цвет. Часто на поверхность знаков наносят условные символы и дают буквенные или цифровые разъяснения. Применяющиеся в различных отраслях производства знаки по смысловому содержанию могут быть подразделены на следующие основные группы: запрещающие, предупреждающие об опасности, предписывающие, указывающие. При цветовом оформлении знаков безопасности используют следующие сигнальные цвета: красный — запрещающий или предупреждающий; желтый — предупреждающий; синий — предписывающий; зеленый — указывающий. Как правило, основной сигнальный цвет применяют в сочетании с другими вспомогательными цветами, которые подчеркивают основной цвет или усиливают контраст знака с окружающей средой.
Знаки техники безопасности Для максимального контраста используют белый цвет для красного и зеленого, черный для желтого. Знаки безопасности. Запрещающие: цвет сигнального поля, символа и надписей — красный; цвет отделения символа от сигнального поля — белый. Предупреждающие: цвет сигнального поля — желтый; цвет для нанесения символа и надписей — черный. Предписывающие: цвет сигнального поля и надписей — синий; цвет для нанесения символа — белый. Указывающие: цвет сигнального поля и надписей — зеленый; цвет символа — красный, черный. Для всех типов знаков цвет вспомогательного поля и окантовки — белый. Максимальная видимость знака безопасности достигается при окантовке белого цвета по контуру основного сигнального цвета. Оптимальная ширина окантовки 10— 15 мм. Использование на знаках безопасности сигнального цвета, символа и надписей позволяет улучшить доходчивость знака и ускорить передачу информации в условиях строительной площадки. Современные строительные площадки, особенно промышленных объектов, занимают значительные территории. Большое количество транспортных средств на строительной площадке требует обеспечения безопасности их движения. Это достигается установкой соответствующих дорожных знаков, число которых достигает 60. Часто рабочие места и опасные зоны находятся вблизи подъездных путей, поэтому если строительные знаки безопасности будут близки по геометрической форме к существующим дорожным знакам, создадутся дополнительные трудности восприятия и опознавания знаков для автомобильного транспорта. Для строительных знаков безопасности может быть рекомендована прямоугольная форма с размещением на знаке символа и поясняющей надписи. Размер знака безопасности должен определяться из условия видимости знака с определенного расстояния. В условиях строительной площадки расстояние видимости знака может быть принято равным 3— 5 м.

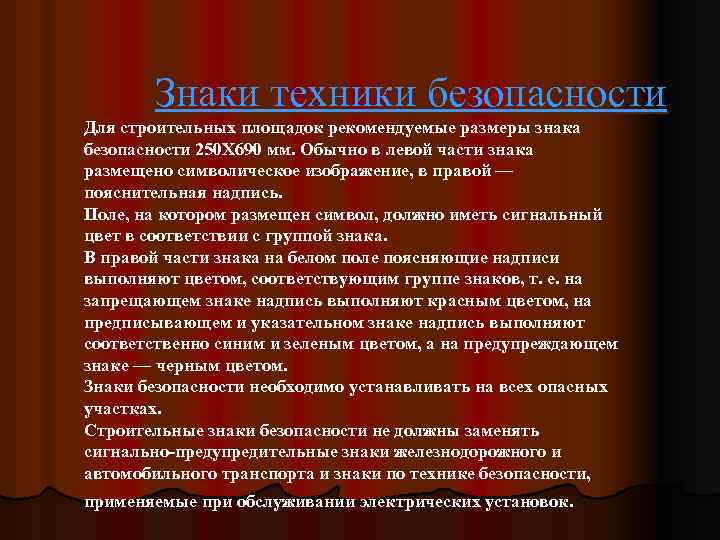

Знаки техники безопасности Для строительных площадок рекомендуемые размеры знака безопасности 250 X 690 мм. Обычно в левой части знака размещено символическое изображение, в правой — пояснительная надпись. Поле, на котором размещен символ, должно иметь сигнальный цвет в соответствии с группой знака. В правой части знака на белом поле поясняющие надписи выполняют цветом, соответствующим группе знаков, т. е. на запрещающем знаке надпись выполняют красным цветом, на предписывающем и указательном знаке надпись выполняют соответственно синим и зеленым цветом, а на предупреждающем знаке — черным цветом. Знаки безопасности необходимо устанавливать на всех опасных участках. Строительные знаки безопасности не должны заменять сигнально-предупредительные знаки железнодорожного и автомобильного транспорта и знаки по технике безопасности, применяемые при обслуживании электрических установок.
Знаки техники безопасности l запрещающие знаки l ЗАПРЕЩАЕТСЯ КУРИТЬ Код P 01 Размер200 x 200 ЗАПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ ОГНЕМ И КУРИТЬ Код P 02 l l l ПРОХОД ЗАПРЕЩЕН Код P 03 ЗАПРЕЩАЕТСЯ ТУШИТЬ ВОДОЙ Код P 04 ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ В КАЧЕСТВЕ ПИТЬЕВОЙ ВОДЫ Код P 05
Знаки техники безопасности l ДОСТУП ПОСТОРОННИМ ЗАПРЕЩЕН l ЗАПРЕЩАЕТСЯ ДВИЖЕНИЕ СРЕДСТВ НАПОЛЬНОГО ТРАНСПОРТА Код P 07 l ЗАПРЕЩАЕТСЯ ПРИКАСАТЬСЯ. ОПАСНО Код P 08 l ЗАПРЕЩАЕТСЯ ПРИКАСАТЬСЯ. КОРПУС ПОД НАБЯЖЕНИЕМ Код P 09 l НЕ ВКЛЮЧАТЬ! Код P 10 l ЗАПРЕЩАЕТСЯ РАБОТА (ПРИСУТСТВИЕ) ЛЮДЕЙ СО СТИМУЛЯТОРАМИ СЕРДЕЧНОЙ ДЕЯТЕЛЬНОСТИ Код P 11
Знаки техники безопасности ЗАПРЕЩАЕТСЯ ЗАГРОМОЖДАТЬ ПРОХОДЫ И (ИЛИ) СКЛАДИРОВАТЬ Код P 12 ЗАПРЕЩАЕТСЯ ПОДЪЕМ ЛЮДЕЙ ПО ШАХТНОМУ СТВОЛУ, ТРАНСПОРТИРОВКА ПАССАЖИРОВ. Код P 13 ЗАПРЕЩАЕТСЯ ВХОД (ПРОХОД) С ЖИВОТНЫМИ Код P 14 ЗАПРЕЩАЕТСЯ РАБОТА (ПРИСУТСТВИЕ) ЛЮДЕЙ, ИМЕЮЩИХ МЕТАЛЛИЧЕСКИЕ ИМПЛАНТАНТЫ Код P 16 ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ВОДУ Код P 17

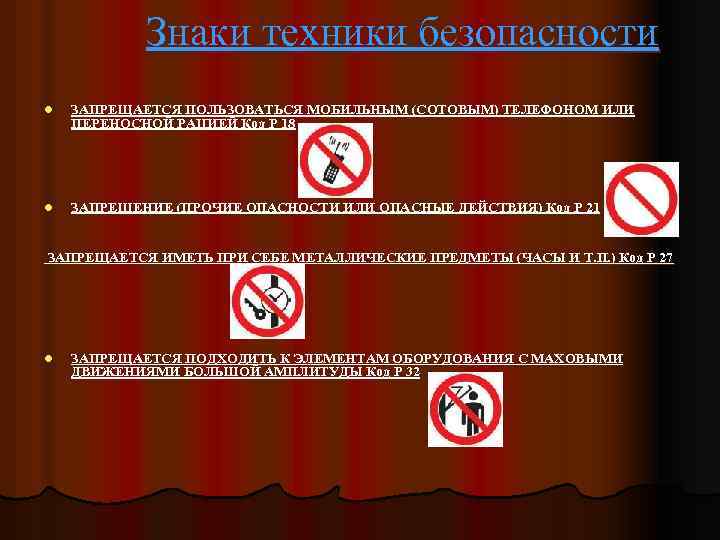

Знаки техники безопасности l ЗАПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ МОБИЛЬНЫМ (СОТОВЫМ) ТЕЛЕФОНОМ ИЛИ ПЕРЕНОСНОЙ РАЦИЕЙ Код P 18 l ЗАПРЕЩЕНИЕ (ПРОЧИЕ ОПАСНОСТИ ИЛИ ОПАСНЫЕ ДЕЙСТВИЯ) Код P 21 ЗАПРЕЩАЕТСЯ ИМЕТЬ ПРИ СЕБЕ МЕТАЛЛИЧЕСКИЕ ПРЕДМЕТЫ (ЧАСЫ И Т. П. ) Код P 27 l ЗАПРЕЩАЕТСЯ ПОДХОДИТЬ К ЭЛЕМЕНТАМ ОБОРУДОВАНИЯ С МАХОВЫМИ ДВИЖЕНИЯМИ БОЛЬШОЙ АМПЛИТУДЫ Код P 32
Знаки техники безопасности l предупреждающие знаки l ПОЖАРООПАСНО! ЛЕГКОВОСПЛАМЕНЯЮЩИЕСЯ ВЕЩЕСТВА Код W 01 l ОПАСНО! ЯДОВИТЫЕ ВЕЩЕСТВА Код W 03 l ОПАСНО! ЕДКИЕ И КОРРОЗИОННЫЕ ВЕЩЕСТВА Код W 04 l РАДИОАКТИВНЫЕ ВЕЩЕСТВА ИЛИ ИОНИЗИРУЮЩЕЕ ИЗЛУЧЕНИЕ Код W 05 l ОПАСНО! ВОЗМОЖНО ПАДЕНИЕ ГРУЗА Код W 06 l ВНИМАНИЕ! АВТОПОГРУЗЧИК Код W 07 l ВНИМАНИЕ! ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ Код. W 08 Код. W
Знаки техники безопасности ВНИМАНИЕ! ОПАСНОСТЬ (ПРОЧИЕ ОПАСНОСТИ) ОПАСНО! ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ Код W 10 ПОЖАРООПАСНО! ОКИСЛИТЕЛЬ Код W 11 ВНИМАНИЕ! ЭЛЕКТРОМАГНИТНОЕ ПОЛЕ Код W 12 ВНИМАНИЕ! МАГНИТНОЕ ПОЛЕ Код W 13 ОСТОРОЖНО! МАЛОЗАМЕТНОЕ ПРЕПЯТСТВИЕ Код W 14
Знаки техники безопасности l l ОСТОРОЖНО! ВОЗМОЖНОСТЬ ПАДЕНИЯ С ВЫСОТЫ Код W 15 ОСТОРОЖНО! БИОЛОГИЧЕСКАЯ ОПАСНОСТЬ (ИНФЕКЦИОННЫЕ ВЕЩЕСТВА) Код W 16 ОСТОРОЖНО! ХОЛОД Код W 17 ОСТОРОЖНО! ВРЕДНЫЕ ДЛЯ ЗДОРОВЬЯ АЛЛЕРГ. (РАЗДРАЖАЮЩИЕ) ВЕЩЕСТВА Код W 18 l ГАЗОВЫЙ БАЛЛОН Код W 19 ОСТОРОЖНО! АККУМУЛЯТОРНЫЕ БАТАРЕИ Код W 20 l ОСТОРОЖНО! РЕЖУЩИЕ ВАЛЫ Код W 22 l
Знаки техники безопасности l предписывающие знаки l РАБОТАТЬ В ЗАЩИТНЫХ ОЧКАХ Код M 01 l РАБОТАТЬ В ЗАЩИТНОЙ КАСКЕ (ШЛЕМЕ) Код M 02 l l РАБОТАТЬ В ЗАЩИТНЫХ НАУШНИКАХ Код M 03 РАБОТАТЬ В СРЕДСТВАХ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ Код M 04 l РАБОТАТЬ В ЗАЩИТНОЙ ОБУВИ Код M 05
Знаки техники безопасности РАБОТАТЬ В ЗАЩИТНЫХ ПЕРЧАТКАХ РАБОТАТЬ В ЗАЩИТНОЙ ОДЕЖДЕ РАБОТАТЬ В ЗАЩИТНОМ ЩИТКЕ РАБОТАТЬ В ПРЕДОХРАНИТЕЛЬНОМ (СТРАХОВОЧНОМ) ПОЯСЕ ПРОХОД ЗДЕСЬ ОБЩИЙ ПРЕДПИСЫВАЮЩИЙ ЗНАК (ПРОЧИЕ ПРЕДПИСАНИЯ) ПЕРЕХОДИТЬ ПО ПОДЗЕМНОМУ ПЕРЕХОДУ ОТКЛЮЧИТЬ ШТЕПСЕЛЬНУЮ ВИЛКУ

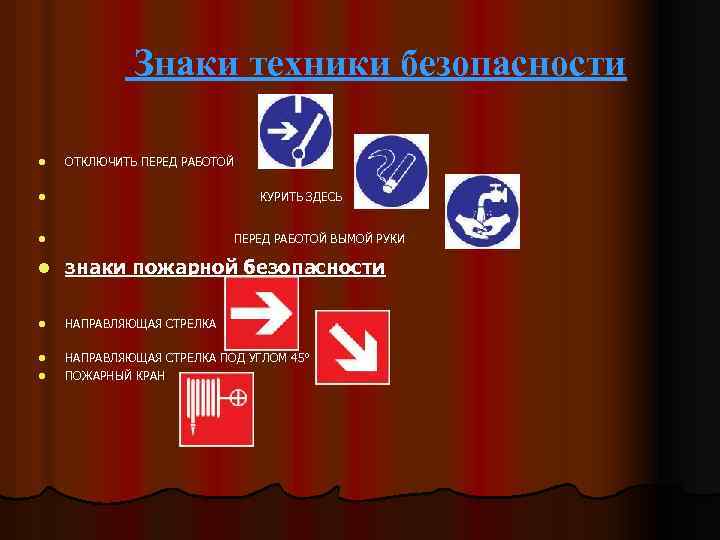

Знаки техники безопасности l ОТКЛЮЧИТЬ ПЕРЕД РАБОТОЙ КУРИТЬ ЗДЕСЬ l ПЕРЕД РАБОТОЙ ВЫМОЙ РУКИ l l знаки пожарной безопасности l НАПРАВЛЯЮЩАЯ СТРЕЛКА ПОД УГЛОМ 45° ПОЖАРНЫЙ КРАН l
Знаки техники безопасности ПОЖАРНАЯ ЛЕСТНИЦА ОГНЕТУШИТЕЛЬ ТЕЛЕФОН ДЛЯ ИСПОЛЬЗОВАНИЯ ПРИ ПОЖАРЕ МЕСТО РАЗМЕЩЕНИЯ НЕСКОЛЬКИХ СРЕДСТВ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ ПОЖАРНЫЙ ВОДОИСТОЧНИК ПОЖАРНЫЙ СУХОТРУБНЫЙ СТОЯК ПОЖАРНЫЙ ГИДРАНТ
Знаки техники безопасности l КНОПКА ВКЛЮЧЕНИЯ УСТАНОВОК (СИСТЕМ) ПОЖАРНОЙ АВТОМАТИКИ l ЗВУКОВОЙ ОПОВЕЩАТЕЛЬ ПОЖАРНОЙ ТРЕВОГИ l ПОЖАРНЫЙ КРАН С НОМЕРОМ ПОЖАРНЫЙ ТОПОР l l ПОЖАРНЫЙ ИНВЕНТАРЬ

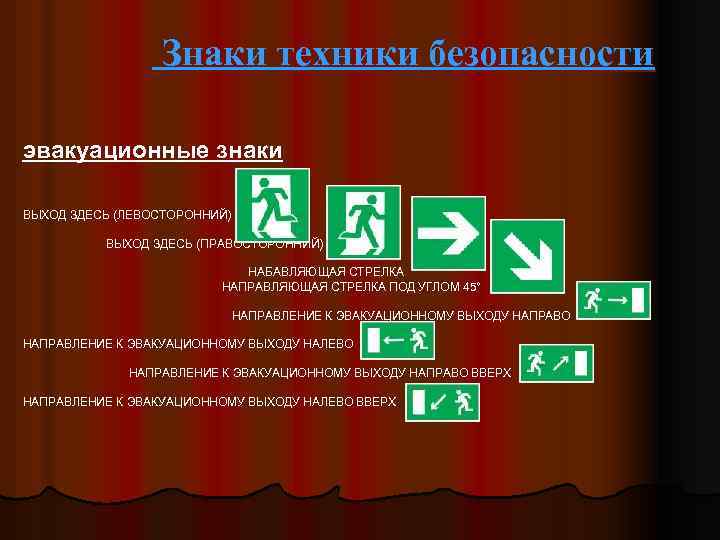

Знаки техники безопасности эвакуационные знаки ВЫХОД ЗДЕСЬ (ЛЕВОСТОРОННИЙ) ВЫХОД ЗДЕСЬ (ПРАВОСТОРОННИЙ) НАБАВЛЯЮЩАЯ СТРЕЛКА НАПРАВЛЯЮЩАЯ СТРЕЛКА ПОД УГЛОМ 45° НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ НАПРАВО НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ НАЛЕВО НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ НАПРАВО ВВЕРХ НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ НАЛЕВО ВВЕРХ
Знаки техники безопасности УКАЗАТЕЛЬ ДВЕРИ ЭВАКУАЦИОННОГО ВЫХОДА (ПРАВОСТОРОННИЙ) УКАЗАТЕЛЬ ДВЕРИ ЭВАКУАЦИОННОГО ВЫХОДА (ЛЕВОСТОРОННИЙ) НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ (ПРАВОСТОРОННИЙ) НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ (ЛЕВОСТОРОННИЙ) НАПРАВЛЕНИЕ К 5 АКУАЦИОННОМУ ВЫХОДУ ПО ЛЕСТНИЦЕ ВНИЗ (ПРАВОСТОРОННИЙ) НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ ПО ЛЕСТНИЦЕ ВНИЗ (ЛЕВОСТОРОННИЙ) НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ ПО ЛЕСТНИЦЕ ВВЕРХ (ПРАВОСТОРОННИЙ) НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ ПО ЛЕСТНИЦЕ ВВЕРХ (ЛЕВОСТОРОННИЙ)
Знаки техники безопасности l медицинские знаки l АПТЕЧКА ПЕРВОЙ МЕДИЦИНСКОЙ ПОМОЩИ l СРЕДСТВА ВЫНОСА (ЭВАКУАЦИИ) ПОРАЖЕННЫХ l ПУНКТ ПРИЕМА ГИГИЕНИЧЕСКИХ ПРОЦЕДУР (ДУШЕВЫЕ) l ПУНКТ ОБРАБОТКИ ГЛАЗ l l МЕДИЦИНСКИЙ КАБИНЕТ ТЕЛЕФОН СВЯЗИ С МЕДИЦИНСКИМ ПУНКТОМ (СКОРОЙ МЕДИЦИНСКОЙ ПОМОЩЬЮ)
Знаки техники безопасности l знаки и плакаты по электробезопасности l НЕ ВКЛЮЧАТЬ! РАБОТА НА ЛИНИИ l НЕ ВКЛЮЧАТЬ! РАБОТАЮТ ЛЮДИ l НЕ ОТКРЫВАТЬ! РАБОТАЮТ ЛЮДИ l НАПРЯЖЕНИЕ 380/220 В l ЗАЗЕМЛЕНО l СТОЙ НАПРЯЖЕНИЕ
Знаки техники безопасности l НЕ ВЛЕЗАЙ УБЬЕТ l СТОЙ! ОПАСНО ДЛЯ ЖИЗНИ l ИСПЫТАНИЕ ОПАСНО ДЛЯ ЖИЗНИ l 220 V l 380 V l РАБОТА ПОД НАПРЯЖЕНИЕМ. ПОВТОРНО НЕ ВКЛЮЧАТЬ!
Знаки техники безопасности l ОПАСНОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ. БЕЗ СРЕДСТВ ЗАЩИТЫ ПРОХОД ЗАПРЕЩЕН l ВЛЕЗАТЬ ЗДЕСЬ l РАБОТАТЬ ЗДЕСЬ l НЕ ЗАКРЫВАТЬ РАБОТА НА ЛИНИИ l ДЕЛЕНИЕ СЕТИ КАБЕЛЬ ПОД НАПРЯЖЕНИЕМ l НЕ ВКЛЮЧАТЬ КАБЕЛЬ ПОВРЕЖДЕН
Знаки техники безопасности l ВЫСОКОЕ НАПРЯЖЕНИЕ ОПАСНО ДЛЯ ЖИЗНИ l КАБЕЛЬ ПОД НАПРЯЖЕНИЕМ l НЕ ОТКРЫВАТЬ! РАБОТА НА ЛИНИИ l НЕ ЗАКРЫВАТЬ! РАБОТАЮТ ЛЮДИ l ТРАНЗИТ БЕЗ РАЗРЕШЕНИЯ ДЕЖУРНОГО ДИСПЕТЧЕРА НЕ ВКЛЮЧАТЬ l ОСТОРОЖНО! ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ
Знаки техники безопасности l Вспомогательные знаки l МУЖСКОЙ ТУАЛЕТ l ЖЕНСКИЙ ТУАЛЕТ l УХОДЯ ВЫКЛЮЧАЙТЕ ОСВЕЩЕНИЕ l ОСТОРОЖНО! ОПАСНАЯ ЗОНА l АПТЕЧКА ПЕРВОЙ ПОМОЩИ l ВХОД ВОСПРЕЩЕН l ОТВЕТСТВЕННЫЙ ЗА ПОЖАРНУЮ БЕЗОПАСНОСТЬ

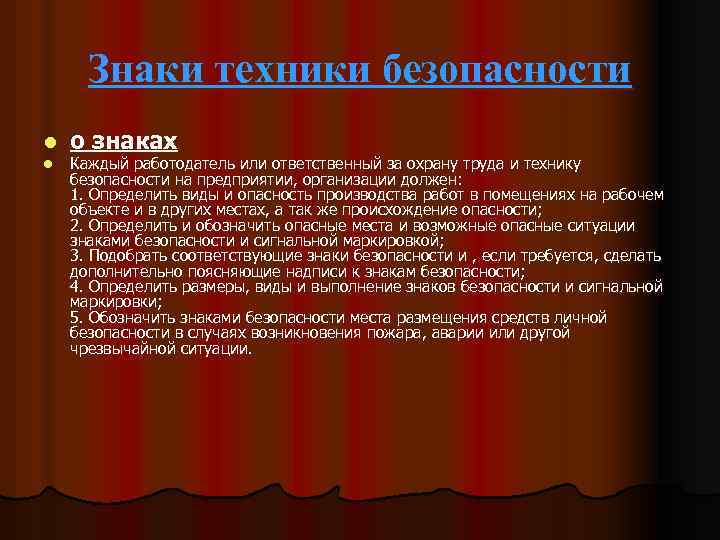

Знаки техники безопасности l l о знаках Каждый работодатель или ответственный за охрану труда и технику безопасности на предприятии, организации должен: 1. Определить виды и опасность производства работ в помещениях на рабочем объекте и в других местах, а так же происхождение опасности; 2. Определить и обозначить опасные места и возможные опасные ситуации знаками безопасности и сигнальной маркировкой; 3. Подобрать соответствующие знаки безопасности и , если требуется, сделать дополнительно поясняющие надписи к знакам безопасности; 4. Определить размеры, виды и выполнение знаков безопасности и сигнальной маркировки; 5. Обозначить знаками безопасности места размещения средств личной безопасности в случаях возникновения пожара, аварии или другой чрезвычайной ситуации.

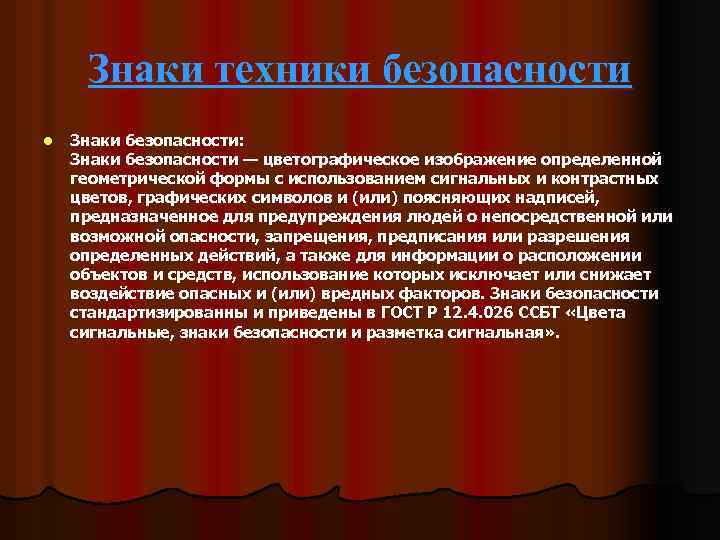

Знаки техники безопасности l Знаки безопасности: Знаки безопасности — цветографическое изображение определенной геометрической формы с использованием сигнальных и контрастных цветов, графических символов и (или) поясняющих надписей, предназначенное для предупреждения людей о непосредственной или возможной опасности, запрещения, предписания или разрешения определенных действий, а также для информации о расположении объектов и средств, использование которых исключает или снижает воздействие опасных и (или) вредных факторов. Знаки безопасности стандартизированны и приведены в ГОСТ Р 12. 4. 026 ССБТ «Цвета сигнальные, знаки безопасности и разметка сигнальная» .

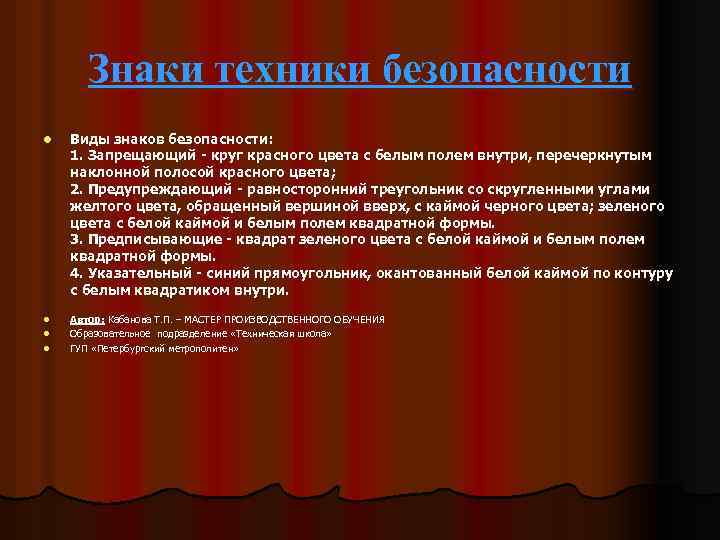

Знаки техники безопасности l Виды знаков безопасности: 1. Запрещающий - круг красного цвета с белым полем внутри, перечеркнутым наклонной полосой красного цвета; 2. Предупреждающий - равносторонний треугольник со скругленными углами желтого цвета, обращенный вершиной вверх, с каймой черного цвета; зеленого цвета с белой каймой и белым полем квадратной формы. 3. Предписывающие - квадрат зеленого цвета с белой каймой и белым полем квадратной формы. 4. Указательный - синий прямоугольник, окантованный белой каймой по контуру с белым квадратиком внутри. l Автор: Кабанова Т. П. – МАСТЕР ПРОИЗВОДСТВЕННОГО ОБУЧЕНИЯ Образовательное подразделение «Техническая школа» ГУП «Петербургский метрополитен» l l
