Зміст розділу Виготовлення виливків з різних сплавів 1

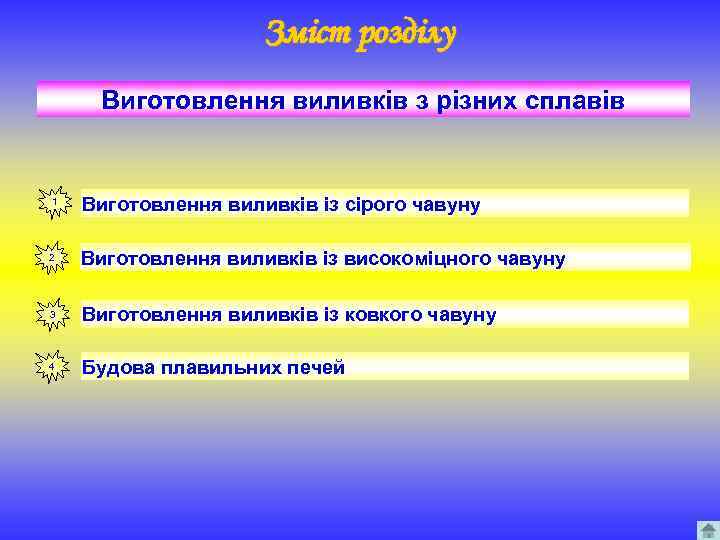

Зміст розділу Виготовлення виливків з різних сплавів 1 Виготовлення виливків із сірого чавуну 2 Виготовлення виливків із високоміцного чавуну 3 Виготовлення виливків із ковкого чавуну 4 Будова плавильних печей

Виготовлення виливків із сірого чавуну Перлітно-феритний Перлітний чавун Феритний чавун У структурі містить графіт, ферит Маєвикористовують що обумовлена високу міцність, для виливків та перліт, має підвищену міцність, невідповідального призначення через присутністю в його структурі тому його широко використовують перліту і дрібних пластинок графіту, невисоку міцність матеріалу для виготовлення машинобудівних використовується для деталей обумовлену наявністю в'язкої виливків через низьку вартість відповідальногооснови та феритної призначення пластинчастого графіту ` Ферит Пластинчастий графіт Перліт Пластинчастий графіт

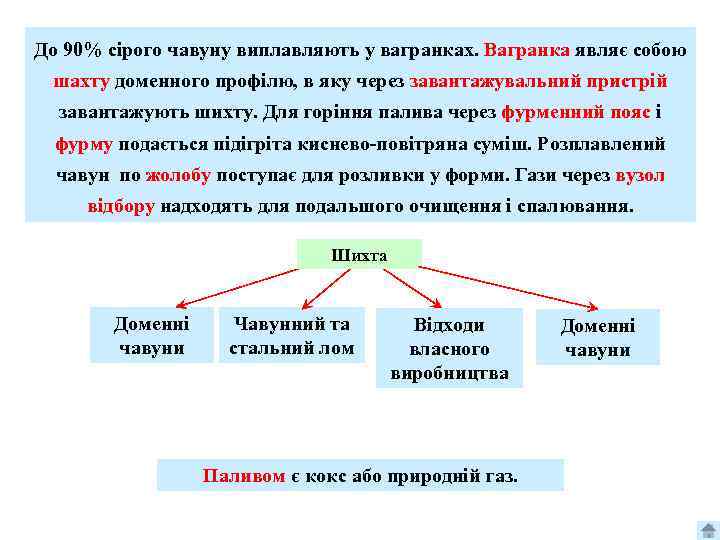

До 90% сірого чавуну виплавляють у вагранках. Вагранка являє собою шахту доменного профілю, в яку через завантажувальний пристрій завантажують шихту. Для горіння палива через фурменний пояс і фурму подається підігріта киснево-повітряна суміш. Розплавлений чавун по жолобу поступає для розливки у форми. Гази через вузол відбору надходять для подальшого очищення і спалювання. Шихта Доменні чавуни Чавунний та стальний лом Відходи власного виробництва Паливом є кокс або природній газ. Доменні чавуни

Вагранка закритого типу з очищенням газів та підігрівом дуття Завантажувальний пристрій Шахта Вузол відбору Фурменний пояс Фурма Жолоб Опорний пристрій

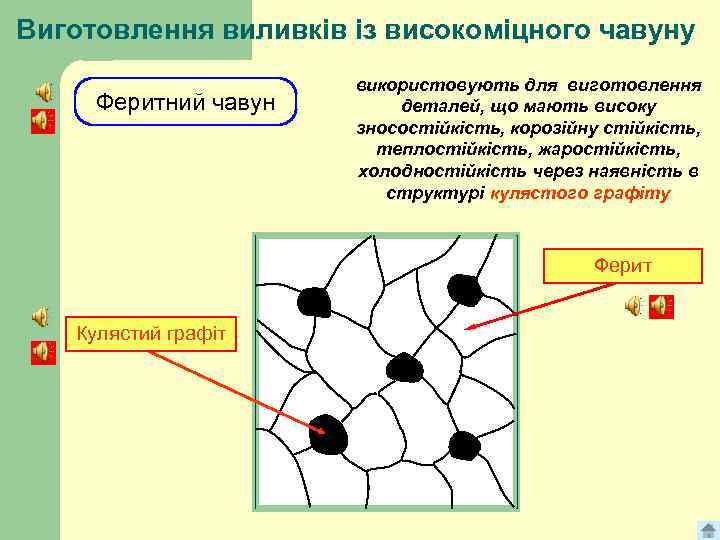

Виготовлення виливків із високоміцного чавуну Феритний чавун використовують для виготовлення деталей, що мають високу зносостійкість, корозійну стійкість, теплостійкість, жаростійкість, холодностійкість через наявність в структурі кулястого графіту Ферит Кулястий графіт

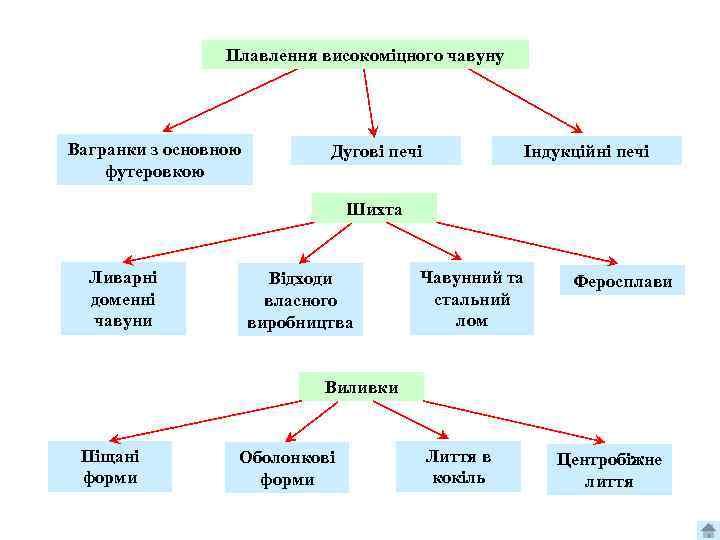

Плавлення високоміцного чавуну Вагранки з основною футеровкою Дугові печі Індукційні печі Шихта Ливарні доменні чавуни Відходи власного виробництва Чавунний та стальний лом Феросплави Виливки Піщані форми Оболонкові форми Лиття в кокіль Центробіжне лиття

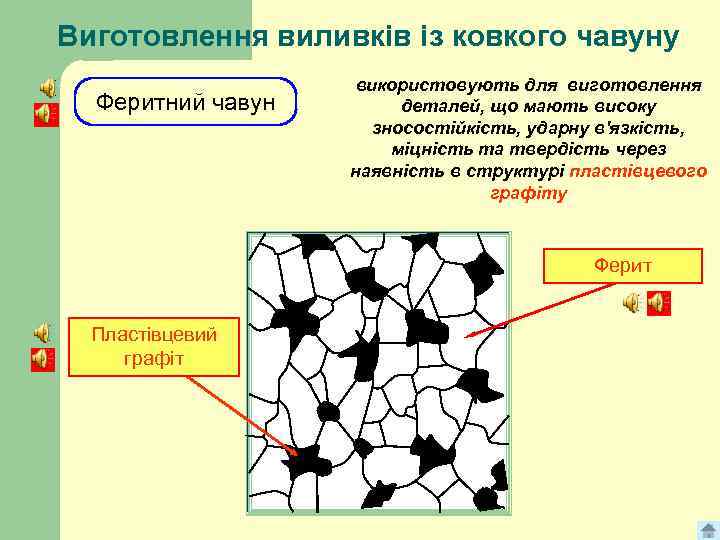

Виготовлення виливків із ковкого чавуну Феритний чавун використовують для виготовлення деталей, що мають високу зносостійкість, ударну в'язкість, міцність та твердість через наявність в структурі пластівцевого графіту Ферит Пластівцевий графіт

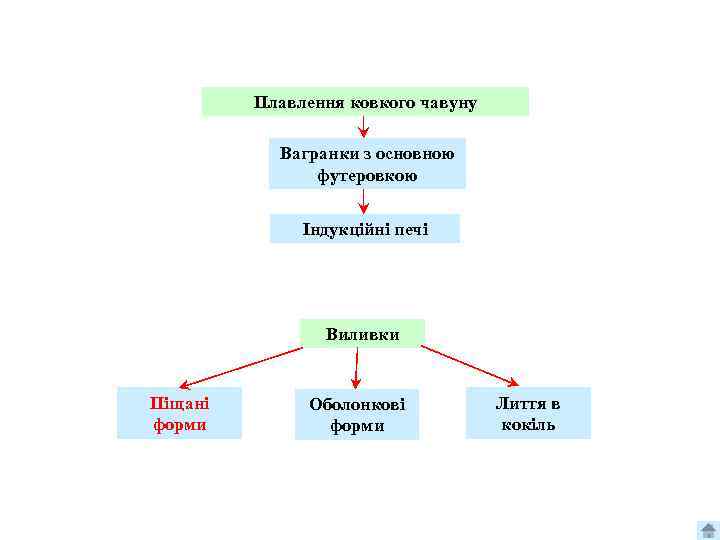

Плавлення ковкого чавуну Вагранки з основною футеровкою Індукційні печі Виливки Піщані форми Оболонкові форми Лиття в кокіль

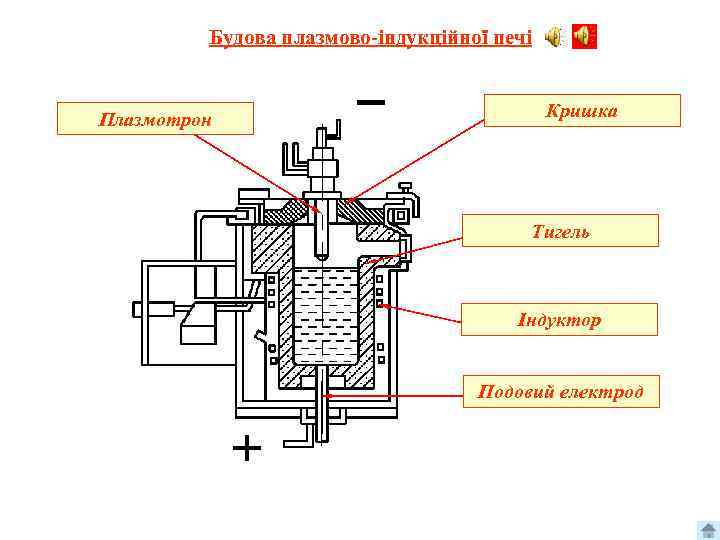

Будова плазмово-індукційної печі Плазмотрон Кришка Тигель Індуктор Подовий електрод

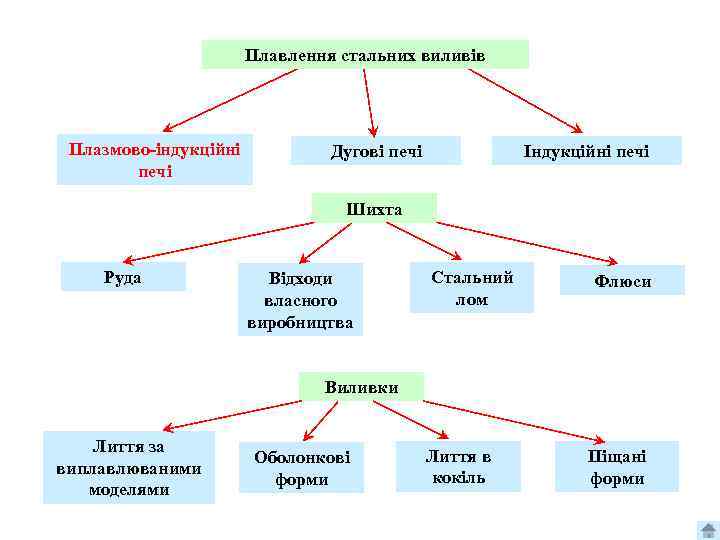

Плавлення стальних виливів Плазмово-індукційні печі Дугові печі Індукційні печі Шихта Руда Відходи власного виробництва Стальний лом Флюси Виливки Лиття за виплавлюваними моделями Оболонкові форми Лиття в кокіль Піщані форми

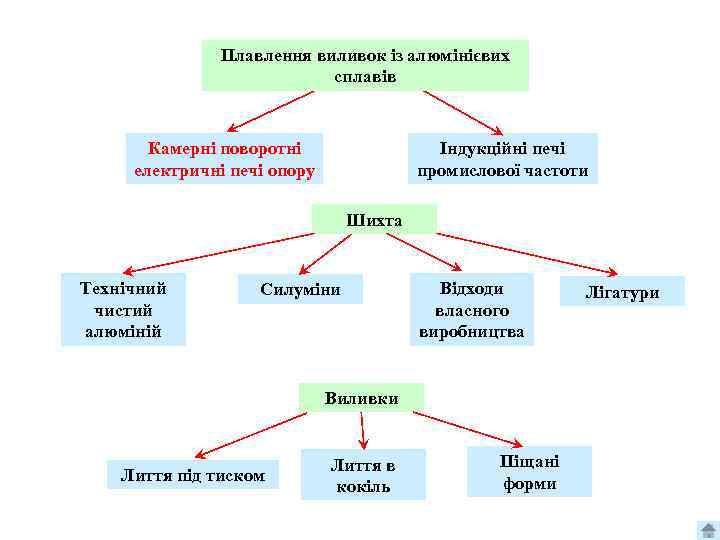

Плавлення виливок із алюмінієвих сплавів Індукційні печі промислової частоти Камерні поворотні електричні печі опору Шихта Технічний чистий алюміній Силуміни Відходи власного виробництва Виливки Лиття під тиском Лиття в кокіль Піщані форми Лігатури

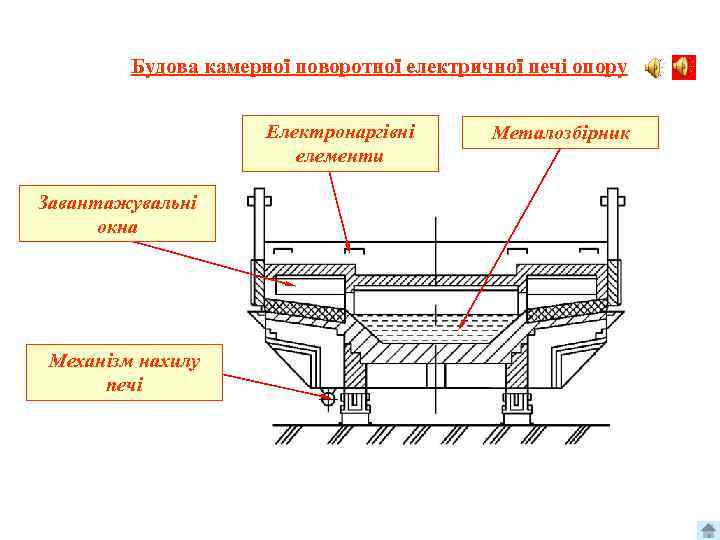

Будова камерної поворотної електричної печі опору Електронаргівні елементи Завантажувальні окна Механізм нахилу печі Металозбірник

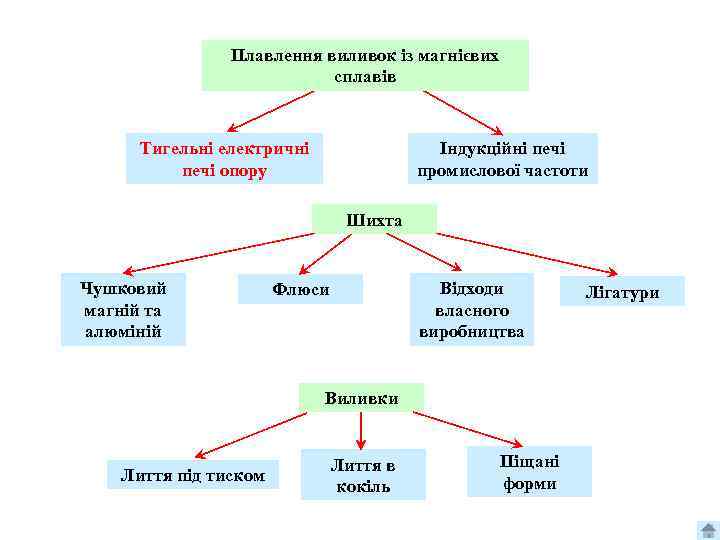

Плавлення виливок із магнієвих сплавів Індукційні печі промислової частоти Тигельні електричні печі опору Шихта Чушковий магній та алюміній Відходи власного виробництва Флюси Виливки Лиття під тиском Лиття в кокіль Піщані форми Лігатури

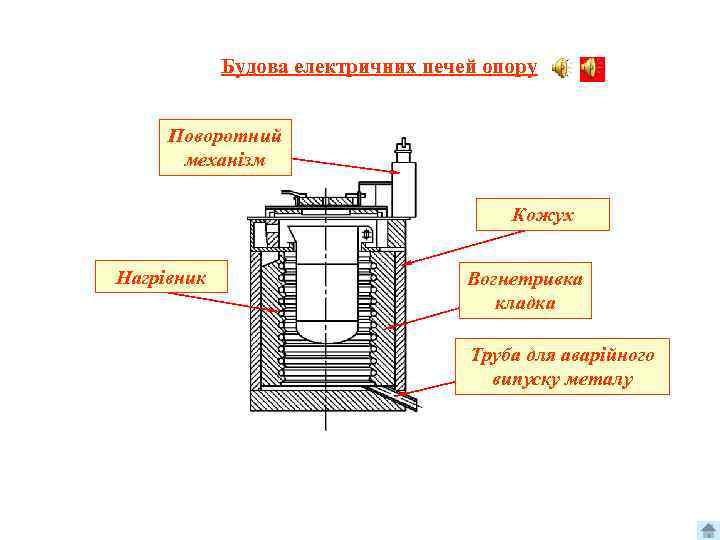

Будова електричних печей опору Поворотний механізм Кожух Нагрівник Вогнетривка кладка Труба для аварійного випуску металу

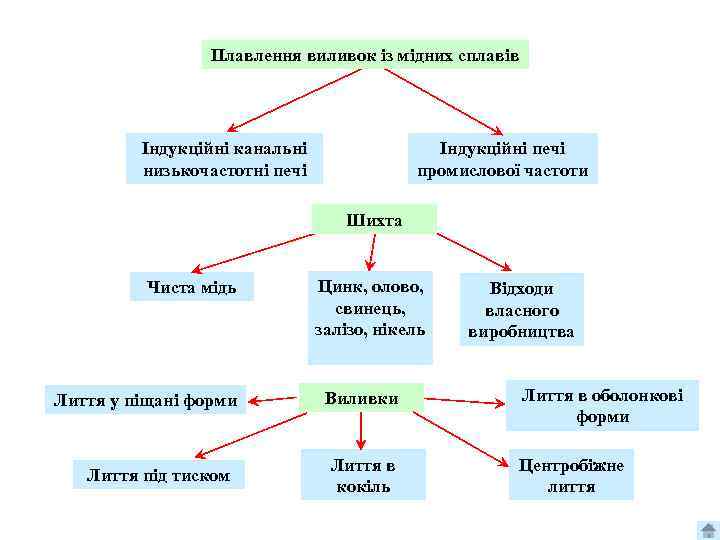

Плавлення виливок із мідних сплавів Індукційні печі промислової частоти Індукційні канальні низькочастотні печі Шихта Чиста мідь Лиття у піщані форми Лиття під тиском Цинк, олово, свинець, залізо, нікель Виливки Лиття в кокіль Відходи власного виробництва Лиття в оболонкові форми Центробіжне лиття

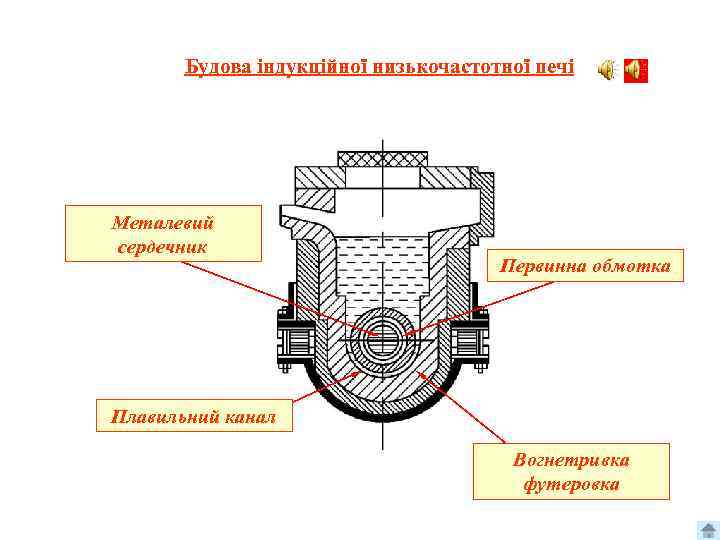

Будова індукційної низькочастотної печі Металевий сердечник Первинна обмотка Плавильний канал Вогнетривка футеровка

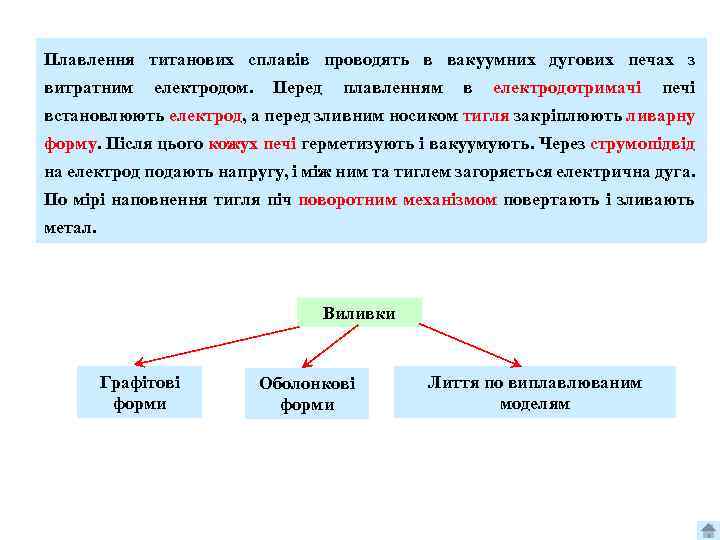

Плавлення титанових сплавів проводять в вакуумних дугових печах з витратним електродом. Перед плавленням в електродотримачі печі встановлюють електрод, а перед зливним носиком тигля закріплюють ливарну форму. Після цього кожух печі герметизують і вакуумують. Через струмопідвід на електрод подають напругу, і між ним та тиглем загоряється електрична дуга. По мірі наповнення тигля піч поворотним механізмом повертають і зливають метал. Виливки Графітові форми Оболонкові форми Лиття по виплавлюваним моделям

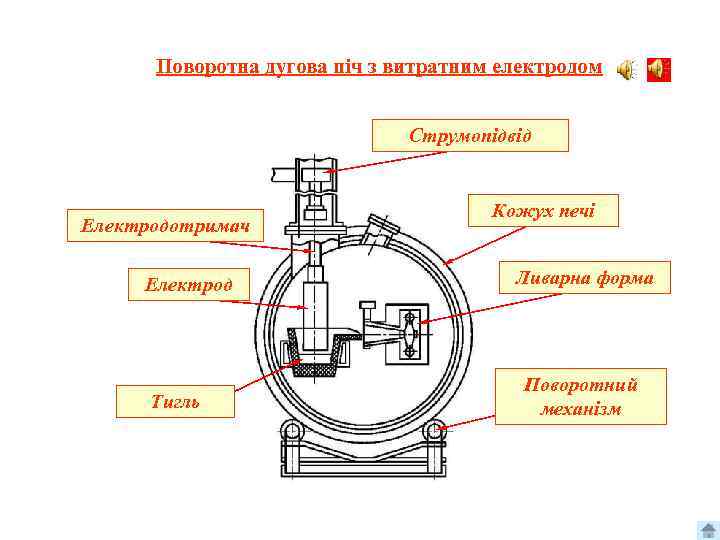

Поворотна дугова піч з витратним електродом Струмопідвід Електродотримач Електрод Тигль Кожух печі Ливарна форма Поворотний механізм
