Зміст 1. 2. 3. 4. 5. 6. Поняття материнської плати Призначення материнської плати Класифікація материнських плат по форм-фактору Головні складові материнської плати: 1. Chip-set 2. Мікропроцесор 3. Шина 4. Типи шин 5. Роз’єми Стандарт PCI Виробники материнських плат

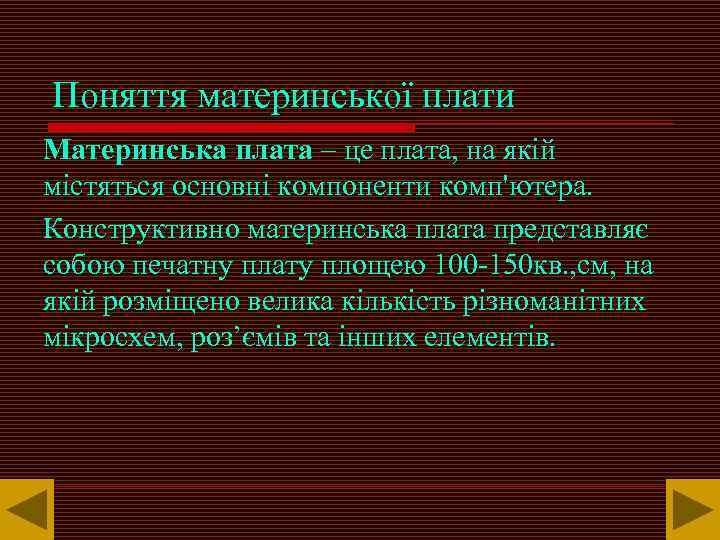

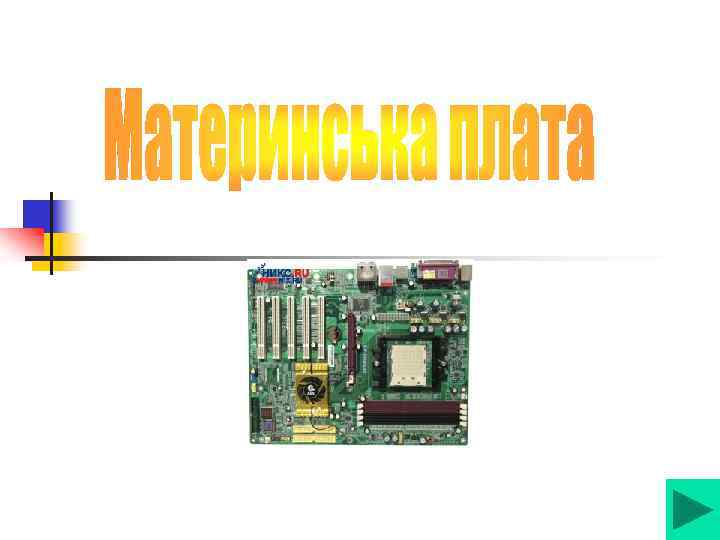

Поняття материнської плати Материнська плата – це плата, на якій містяться основні компоненти комп'ютера. Конструктивно материнська плата представляє собою печатну плату площею 100 -150 кв. , см, на якій розміщено велика кількість різноманітних мікросхем, роз’ємів та інших елементів.

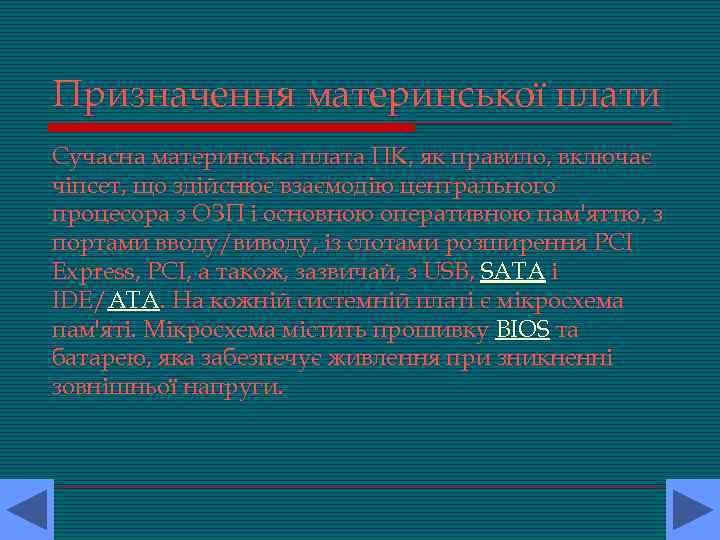

Призначення материнської плати Сучасна материнська плата ПК, як правило, включає чіпсет, що здійснює взаємодію центрального процесора з ОЗП і основною оперативною пам'яттю, з портами вводу/виводу, із слотами розширення PCI Express, PCI, а також, зазвичай, з USB, SATA і IDE/ATA. На кожній системній платі є мікросхема пам'яті. Мікросхема містить прошивку BIOS та батарею, яка забезпечує живлення при зникненні зовнішньої напруги.

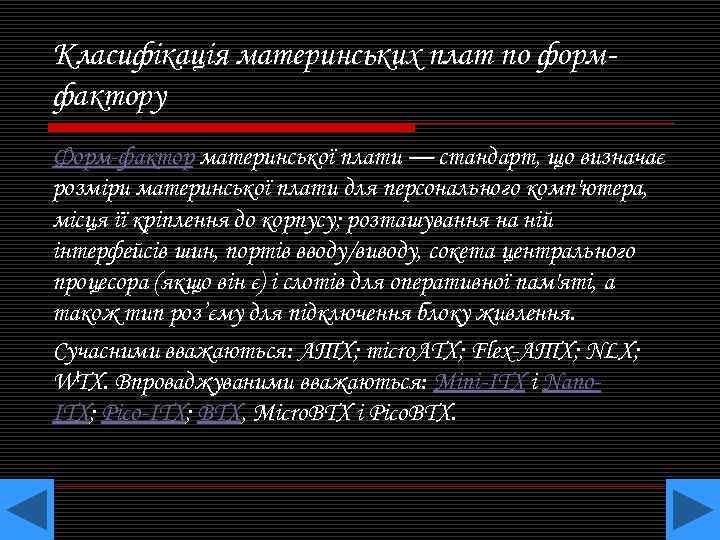

Класифікація материнських плат по формфактору Форм-фактор материнської плати — стандарт, що визначає розміри материнської плати для персонального комп'ютера, місця її кріплення до корпусу; розташування на ній інтерфейсів шин, портів вводу/виводу, сокета центрального процесора (якщо він є) і слотів для оперативної пам'яті, а також тип роз’єму для підключення блоку живлення. Сучасними вважаються: АТХ; micro. ATX; Flex-АТХ; NLX; WTX. Впроваджуваними вважаються: Mini-ITX і Nano. ITX; Pico-ITX; BTX, Micro. BTX і Pico. BTX.

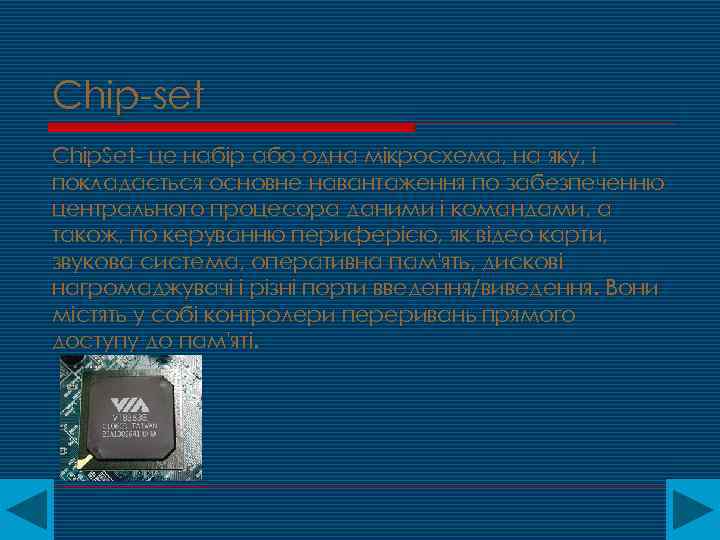

Chip-set Chip. Set- це набір або одна мікросхема, на яку, і покладається основне навантаження по забезпеченню центрального процесора даними і командами, а також, по керуванню периферією, як відео карти, звукова система, оперативна пам'ять, дискові нагромаджувачі і різні порти введення/виведення. Вони містять у собі контролери переривань прямого доступу до пам'яті.

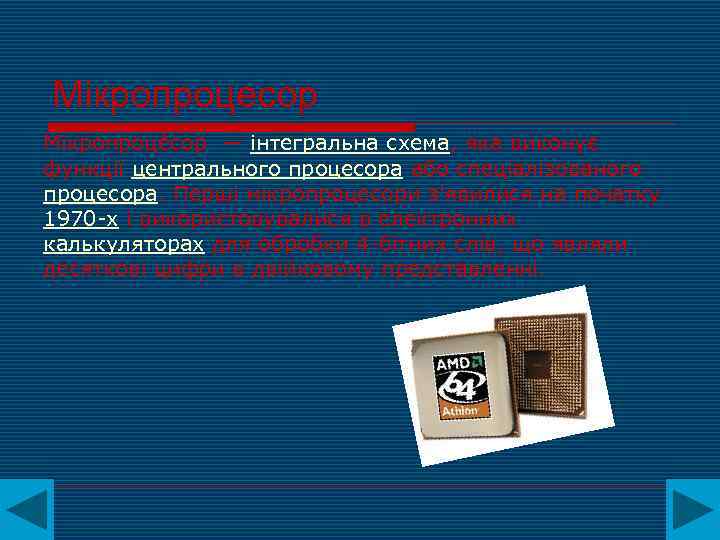

Мікропроцесор Мікропроце сор — інтегральна схема, яка виконує функції центрального процесора або спеціалізованого процесора. Перші мікропроцесори з'явилися на початку 1970 -х і використовувалися в електронних калькуляторах для обробки 4 -бітних слів, що являли десяткові цифри в двійковому представленні.
Шина Комп'ютерна шина — це канал пересилки даних, що спільно використовується різними блоками системи. Інформація передається по шині у вигляді груп бітів. До складу шини для кожного біта слова може бути передбачена окрема лінія (паралельна шина), або всі біти слова можуть послідовно в часі використовувати одну лінію (послідовна шина).

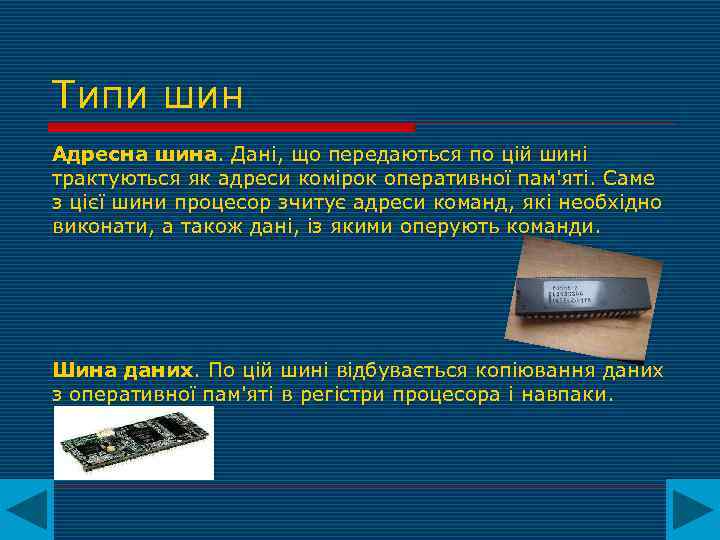

Типи шин Адресна шина. Дані, що передаються по цій шині трактуються як адреси комірок оперативної пам'яті. Саме з цієї шини процесор зчитує адреси команд, які необхідно виконати, а також дані, із якими оперують команди. Шина даних. По цій шині відбувається копіювання даних з оперативної пам'яті в регістри процесора і навпаки.

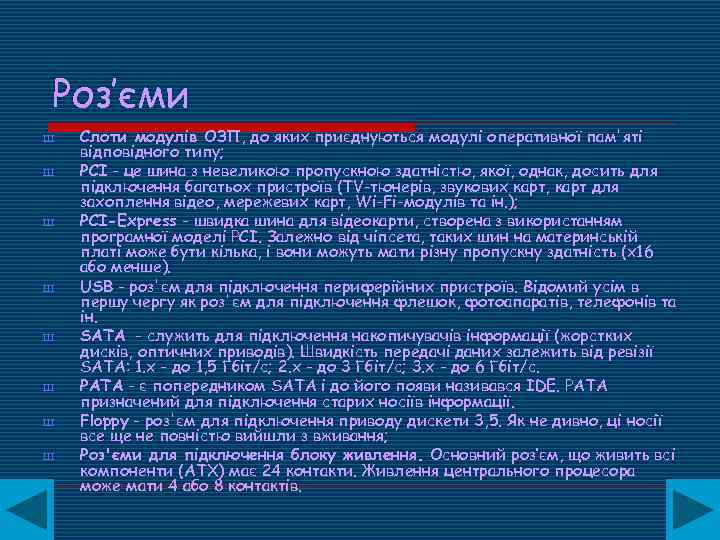

Роз’єми Ш Ш Ш Ш Слоти модулів ОЗП, до яких приєднуються модулі оперативної пам'яті відповідного типу; PCI - це шина з невеликою пропускною здатністю, якої, однак, досить для підключення багатьох пристроїв (TV-тюнерів, звукових карт, карт для захоплення відео, мережевих карт, Wi-Fi-модулів та ін. ); РСІ-Express - швидка шина для відеокарти, створена з використанням програмної моделі PCI. Залежно від чіпсета, таких шин на материнській платі може бути кілька, і вони можуть мати різну пропускну здатність (x 16 або менше). USB - роз'єм для підключення периферійних пристроїв. Відомий усім в першу чергу як роз'єм для підключення флешок, фотоапаратів, телефонів та ін. SATA - служить для підключення накопичувачів інформації (жорстких дисків, оптичних приводів). Швидкість передачі даних залежить від ревізії SATA: 1. x - до 1, 5 Гбіт/с; 2. x - до 3 Гбіт/с; 3. x - до 6 Гбіт/с. PATA - є попередником SATA і до його появи називався IDE. PATA призначений для підключення старих носіїв інформації. Floppy - роз'єм для підключення приводу дискети 3, 5. Як не дивно, ці носії все ще не повністю вийшли з вживання; Роз'єми для підключення блоку живлення. Основний роз’єм, що живить всі компоненти (ATX) має 24 контакти. Живлення центрального процесора може мати 4 або 8 контактів.

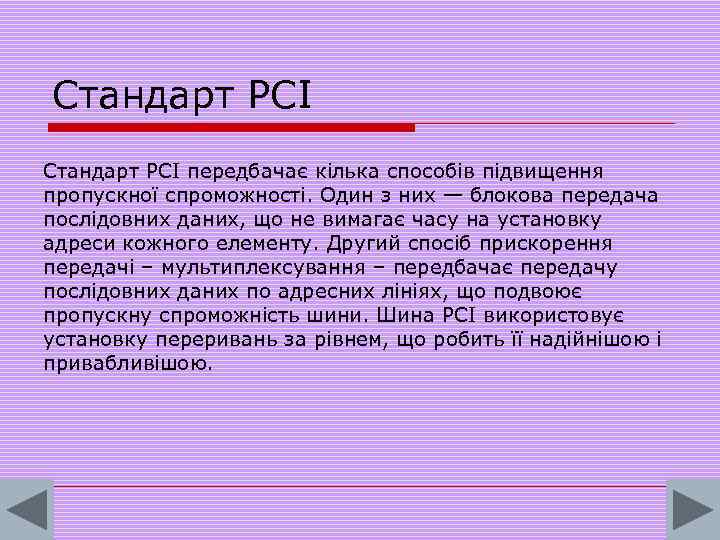

Стандарт PCI передбачає кілька способів підвищення пропускної спроможності. Один з них — блокова передача послідовних даних, що не вимагає часу на установку адреси кожного елементу. Другий спосіб прискорення передачі – мультиплексування – передбачає передачу послідовних даних по адресних лініях, що подвоює пропускну спроможність шини. Шина PCI використовує установку переривань за рівнем, що робить її надійнішою і привабливішою.
Виробники материнських плат П'ять найбільших постачальників плат — це Asus, Micro. Star (MSI), Gigabyte, Elitegroup, Intel. В класі серверних материнських плат найбільшими виробниками є Intel та Supermicro.
