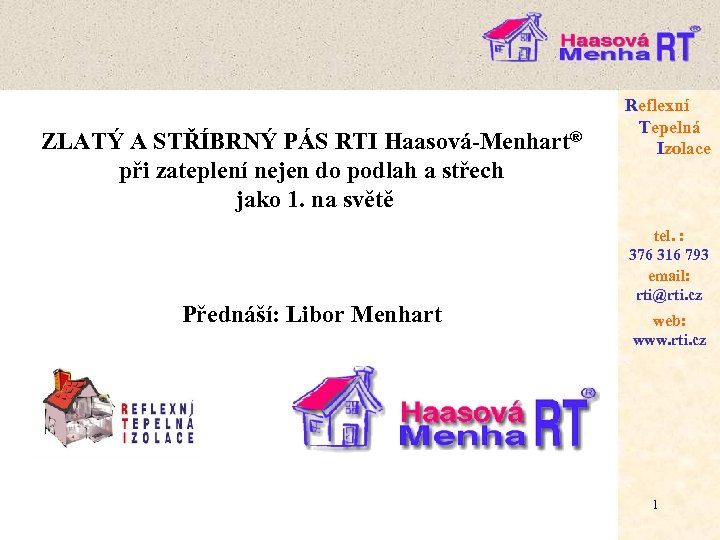

ZLATÝ A STŘÍBRNÝ PÁS RTI Haasová-Menhart® při zateplení nejen do podlah a střech jako 1. na světě Přednáší: Libor Menhart Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 1

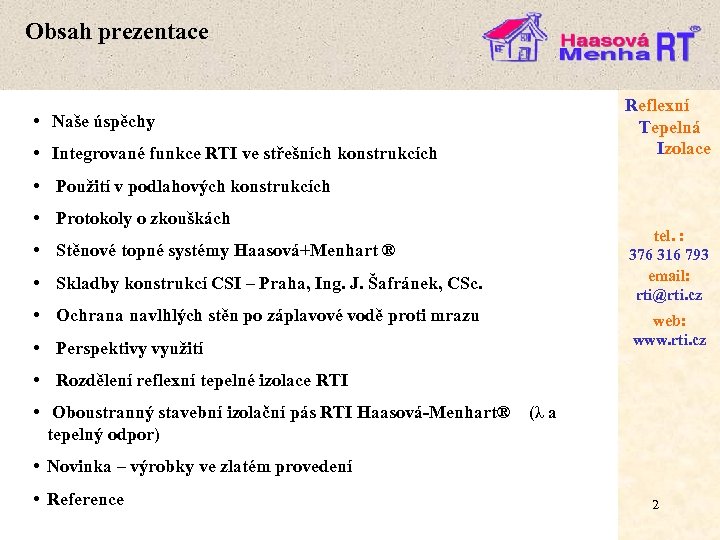

Obsah prezentace • Naše úspěchy • Integrované funkce RTI ve střešních konstrukcích Reflexní Tepelná Izolace • Použití v podlahových konstrukcích • Protokoly o zkouškách • Stěnové topné systémy Haasová+Menhart ® • Skladby konstrukcí CSI – Praha, Ing. J. Šafránek, CSc. • Ochrana navlhlých stěn po záplavové vodě proti mrazu • Perspektivy využití tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz • Rozdělení reflexní tepelné izolace RTI • Oboustranný stavební izolační pás RTI Haasová-Menhart® (λ a tepelný odpor) • Novinka – výrobky ve zlatém provedení • Reference 2

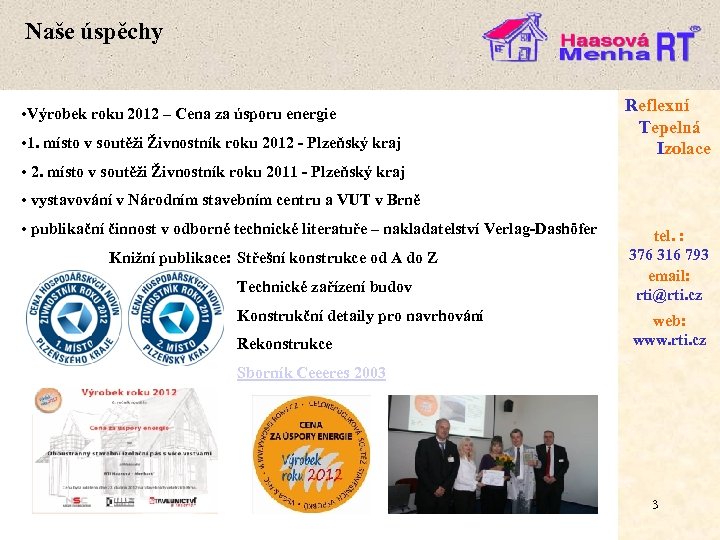

Naše úspěchy • Výrobek roku 2012 – Cena za úsporu energie • 1. místo v soutěži Živnostník roku 2012 - Plzeňský kraj Reflexní Tepelná Izolace • 2. místo v soutěži Živnostník roku 2011 - Plzeňský kraj • vystavování v Národním stavebním centru a VUT v Brně • publikační činnost v odborné technické literatuře – nakladatelství Verlag-Dashöfer Knižní publikace: Střešní konstrukce od A do Z Technické zařízení budov Konstrukční detaily pro navrhování Rekonstrukce tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz Sborník Ceeeres 2003 3

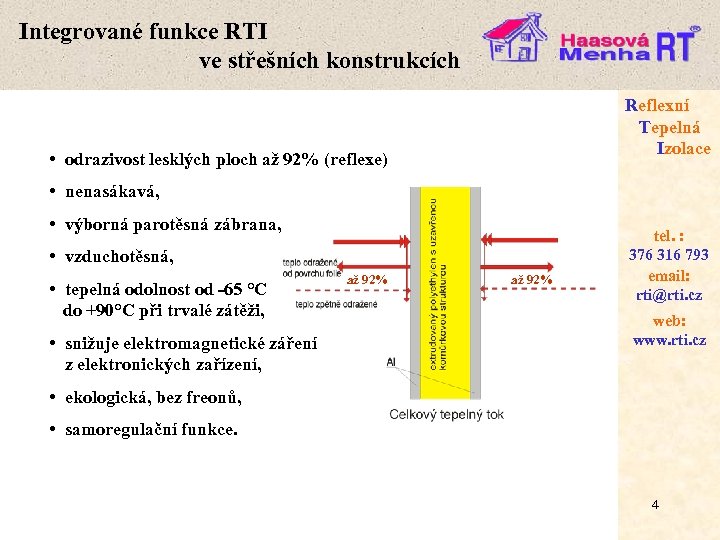

Integrované funkce RTI ve střešních konstrukcích Reflexní Tepelná Izolace • odrazivost lesklých ploch až 92% (reflexe) • nenasákavá, • výborná parotěsná zábrana, • vzduchotěsná, • tepelná odolnost od -65 °C do +90°C při trvalé zátěži, • snižuje elektromagnetické záření z elektronických zařízení, až 92% tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz • ekologická, bez freonů, • samoregulační funkce. 4

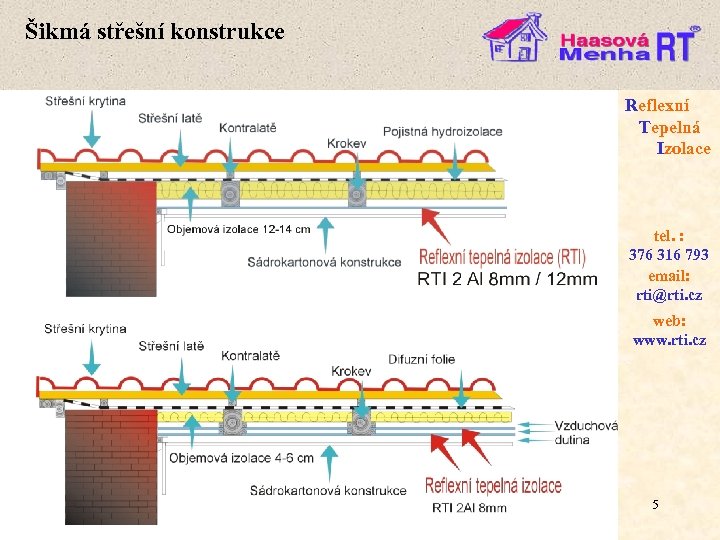

Šikmá střešní konstrukce Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 5

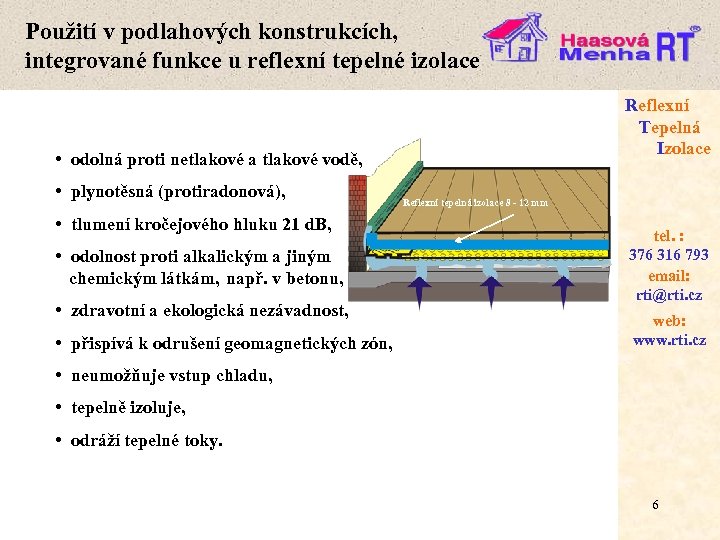

Použití v podlahových konstrukcích, integrované funkce u reflexní tepelné izolace Reflexní Tepelná Izolace • odolná proti netlakové a tlakové vodě, • plynotěsná (protiradonová), • tlumení kročejového hluku 21 d. B, • odolnost proti alkalickým a jiným chemickým látkám, např. v betonu, • zdravotní a ekologická nezávadnost, • přispívá k odrušení geomagnetických zón, Reflexní tepelná izolace 8 - 12 mm tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz • neumožňuje vstup chladu, • tepelně izoluje, • odráží tepelné toky. 6

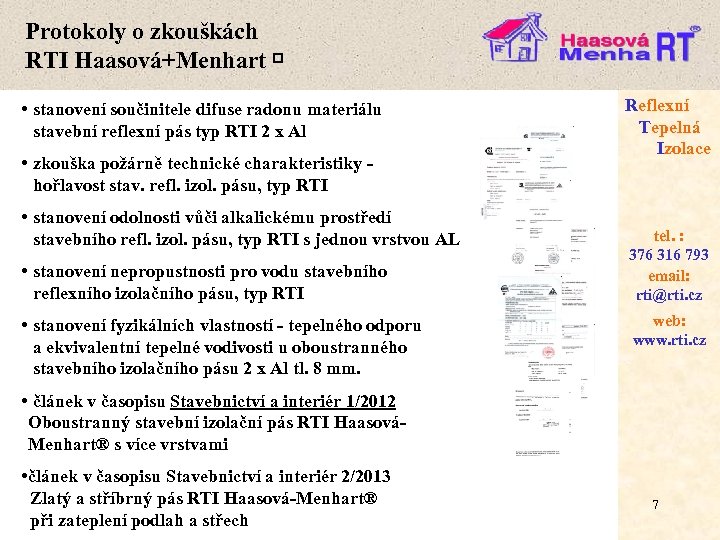

Protokoly o zkouškách RTI Haasová+Menhart • stanovení součinitele difuse radonu materiálu stavební reflexní pás typ RTI 2 x Al • zkouška požárně technické charakteristiky - hořlavost stav. refl. izol. pásu, typ RTI • stanovení odolnosti vůči alkalickému prostředí stavebního refl. izol. pásu, typ RTI s jednou vrstvou AL • stanovení nepropustnosti pro vodu stavebního reflexního izolačního pásu, typ RTI • stanovení fyzikálních vlastností - tepelného odporu a ekvivalentní tepelné vodivosti u oboustranného stavebního izolačního pásu 2 x Al tl. 8 mm. Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz • článek v časopisu Stavebnictví a interiér 1/2012 Oboustranný stavební izolační pás RTI HaasováMenhart® s více vrstvami • článek v časopisu Stavebnictví a interiér 2/2013 Zlatý a stříbrný pás RTI Haasová-Menhart® při zateplení podlah a střech 7

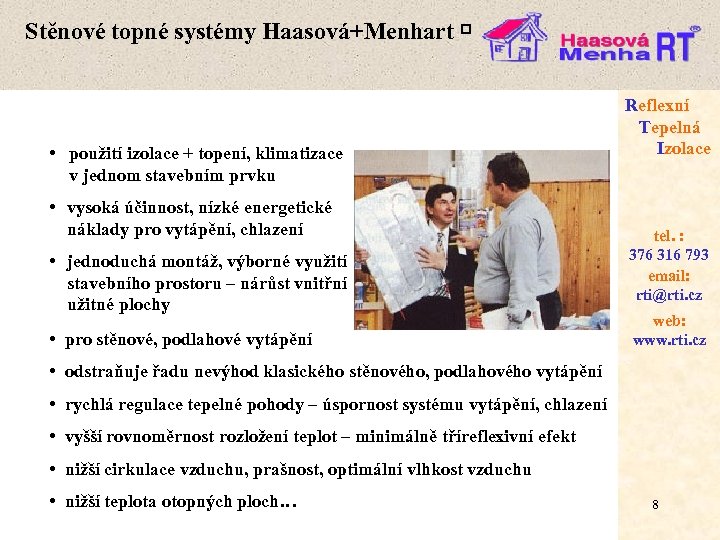

Stěnové topné systémy Haasová+Menhart • použití izolace + topení, klimatizace v jednom stavebním prvku • vysoká účinnost, nízké energetické náklady pro vytápění, chlazení • jednoduchá montáž, výborné využití stavebního prostoru – nárůst vnitřní užitné plochy • pro stěnové, podlahové vytápění Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz • odstraňuje řadu nevýhod klasického stěnového, podlahového vytápění • rychlá regulace tepelné pohody – úspornost systému vytápění, chlazení • vyšší rovnoměrnost rozložení teplot – minimálně tříreflexivní efekt • nižší cirkulace vzduchu, prašnost, optimální vlhkost vzduchu • nižší teplota otopných ploch… 8

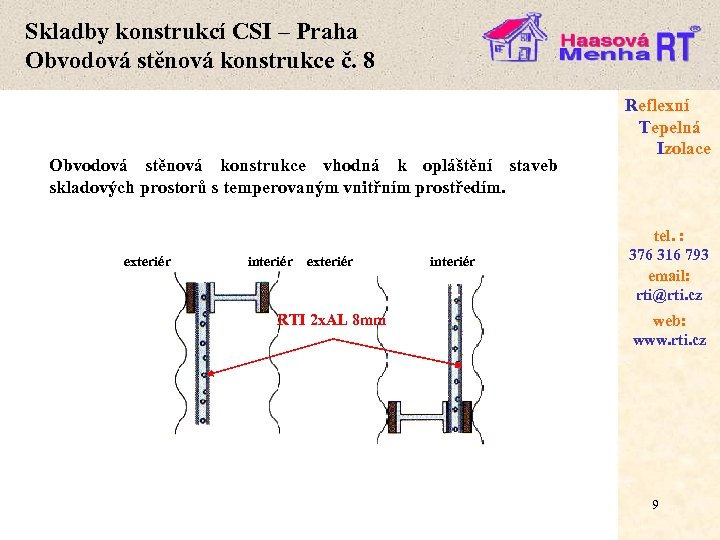

Skladby konstrukcí CSI – Praha Obvodová stěnová konstrukce č. 8 Obvodová stěnová konstrukce vhodná k opláštění staveb skladových prostorů s temperovaným vnitřním prostředím. exteriér interiér RTI 2 x. AL 8 mm Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 9

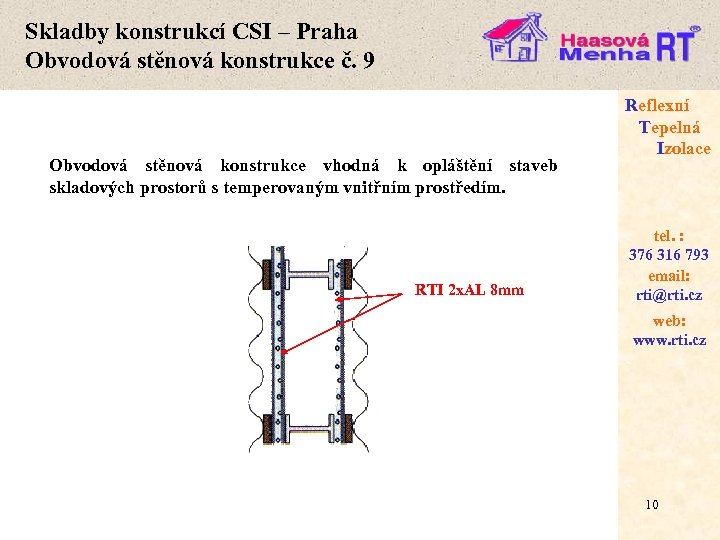

Skladby konstrukcí CSI – Praha Obvodová stěnová konstrukce č. 9 Obvodová stěnová konstrukce vhodná k opláštění staveb skladových prostorů s temperovaným vnitřním prostředím. RTI 2 x. AL 8 mm Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 10

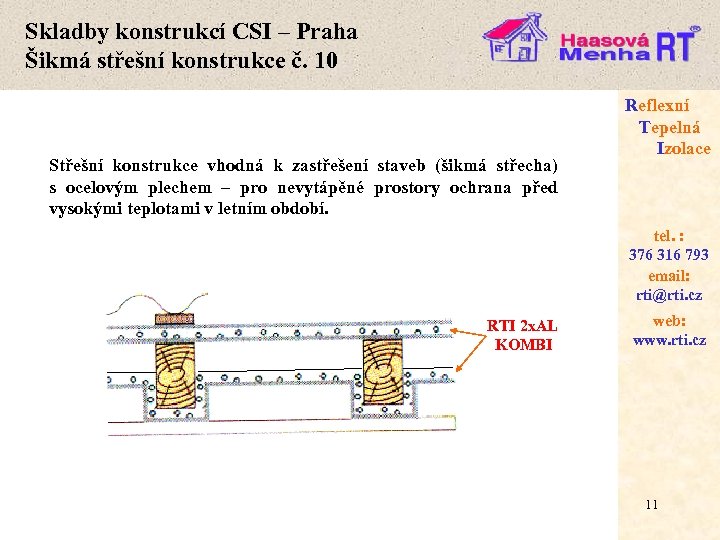

Skladby konstrukcí CSI – Praha Šikmá střešní konstrukce č. 10 Střešní konstrukce vhodná k zastřešení staveb (šikmá střecha) s ocelovým plechem – pro nevytápěné prostory ochrana před vysokými teplotami v letním období. Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz RTI 2 x. AL KOMBI web: www. rti. cz 11

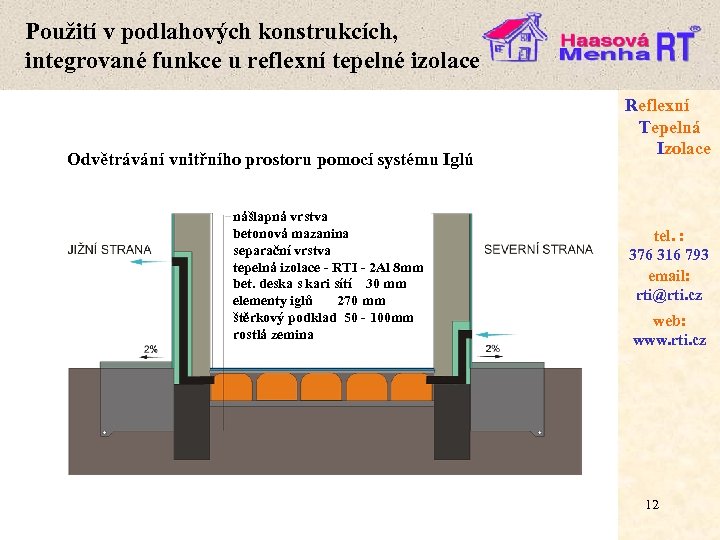

Použití v podlahových konstrukcích, integrované funkce u reflexní tepelné izolace Odvětrávání vnitřního prostoru pomocí systému Iglú nášlapná vrstva betonová mazanina separační vrstva tepelná izolace - RTI - 2 Al 8 mm bet. deska s kari sítí 30 mm elementy iglů 270 mm štěrkový podklad 50 - 100 mm rostlá zemina Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 12

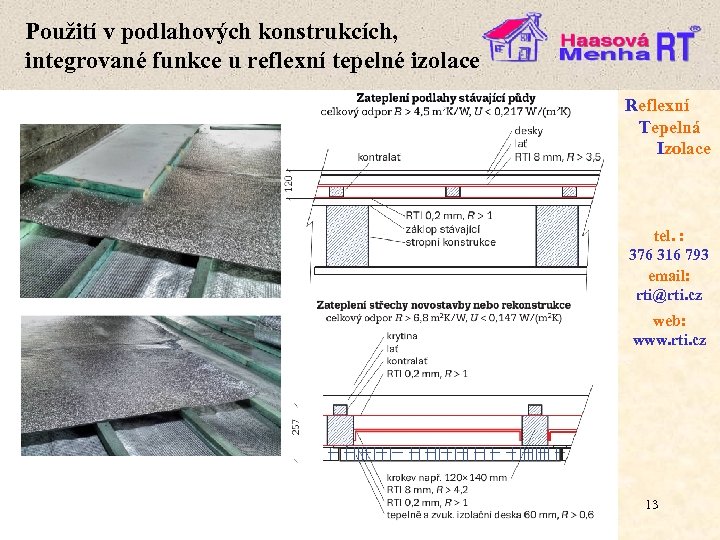

Použití v podlahových konstrukcích, integrované funkce u reflexní tepelné izolace Reflexní Tepelná Izolace. tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 13

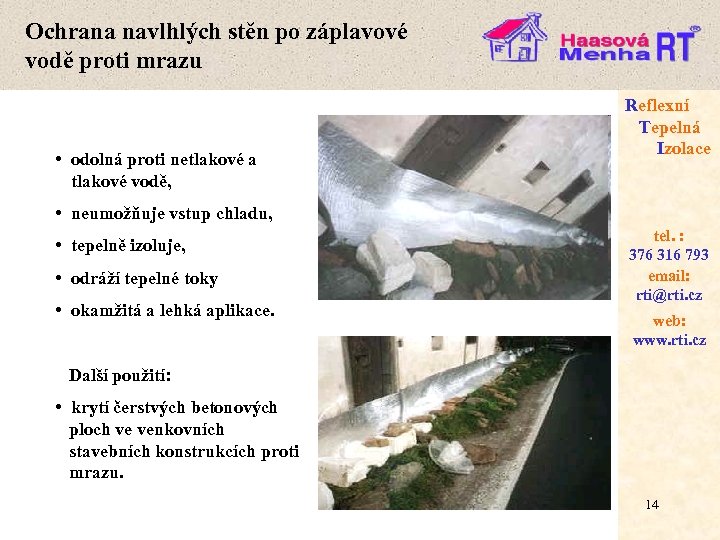

Ochrana navlhlých stěn po záplavové vodě proti mrazu • odolná proti netlakové a tlakové vodě, Reflexní Tepelná Izolace • neumožňuje vstup chladu, • tepelně izoluje, • odráží tepelné toky • okamžitá a lehká aplikace. tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz Další použití: • krytí čerstvých betonových ploch ve venkovních stavebních konstrukcích proti mrazu. 14

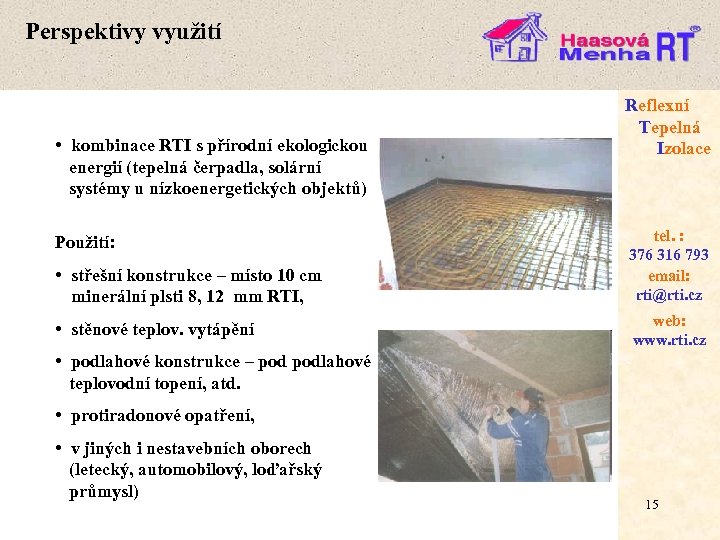

Perspektivy využití • kombinace RTI s přírodní ekologickou energií (tepelná čerpadla, solární systémy u nízkoenergetických objektů) Použití: • střešní konstrukce – místo 10 cm minerální plsti 8, 12 mm RTI, • stěnové teplov. vytápění Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz • podlahové konstrukce – podlahové teplovodní topení, atd. • protiradonové opatření, • v jiných i nestavebních oborech (letecký, automobilový, loďařský průmysl) 15

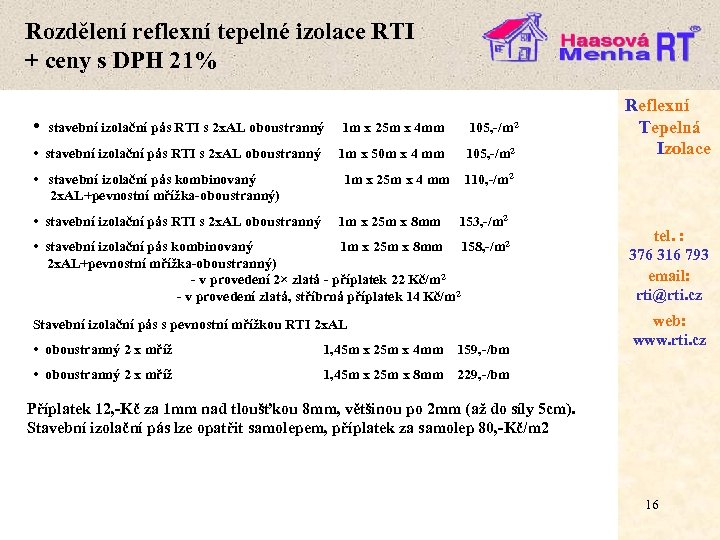

Rozdělení reflexní tepelné izolace RTI + ceny s DPH 21% • stavební izolační pás RTI s 2 x. AL oboustranný 1 m x 25 m x 4 mm 105, -/m 2 • stavební izolační pás RTI s 2 x. AL oboustranný 1 m x 50 m x 4 mm 105, -/m 2 Reflexní Tepelná Izolace • stavební izolační pás kombinovaný 1 m x 25 m x 4 mm 110, -/m 2 2 x. AL+pevnostní mřížka-oboustranný) • stavební izolační pás RTI s 2 x. AL oboustranný 1 m x 25 m x 8 mm 153, -/m 2 • stavební izolační pás kombinovaný 1 m x 25 m x 8 mm 158, -/m 2 2 x. AL+pevnostní mřížka-oboustranný) - v provedení 2× zlatá - příplatek 22 Kč/m 2 - v provedení zlatá, stříbrná příplatek 14 Kč/m 2 tel. : 376 316 793 email: rti@rti. cz Stavební izolační pás s pevnostní mřížkou RTI 2 x. AL web: www. rti. cz • oboustranný 2 x mříž 1, 45 m x 25 m x 4 mm 159, -/bm • oboustranný 2 x mříž 1, 45 m x 25 m x 8 mm 229, -/bm Příplatek 12, -Kč za 1 mm nad tloušťkou 8 mm, většinou po 2 mm (až do síly 5 cm). Stavební izolační pás lze opatřit samolepem, příplatek za samolep 80, -Kč/m 2 16

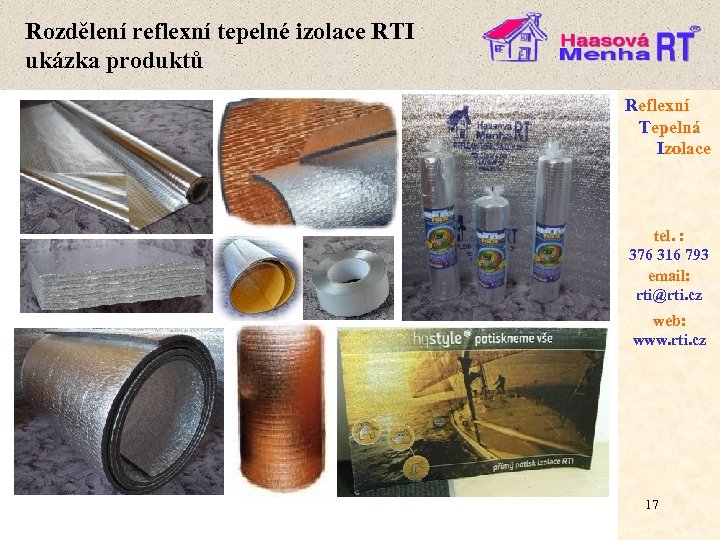

Rozdělení reflexní tepelné izolace RTI ukázka produktů Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 17
Oboustranný stavební izolační pás RTI Haasová-Menhart® (λ a tepelný odpor) 0, 027 W/(m. K) Vyhodnocení naměřených hodnot Výsledky měření tepelných vlastností stavebních izolačních pásů 2×AL. Střední teplotou se rozumí střed mezi povrchovou teplotou uvnitř temperovaného λ-válce a vnější prostorovou teplotou. Dále je λ(t) součinitel tepelné vodivosti při střední teplotě měření, RP je odpor při přestupu tepla na reflexním povrchu pásu a λ(10) je součinitel tepelné vodivosti při 10 °C. Typ SIP 2 x. AL 8 mm SIP 2 x. AL 10 mm SIP 2 x. AL 12 mm tloušťka po navinutí, střední teplota, mm °C 9, 4 21, 8 10, 8 23, 0 13, 1 23, 1 λ(t) W/(m. K) Rp m 2 K/W λ(10) W/(m. K) 0, 0272 0, 0283 0, 0293 0, 3536 0, 3312 0, 3390 0, 0261 0, 0269 0, 0277 Tepelný odpor pásu SIP 2 x. AL v kombinaci se vzduchovými mezerami Tepelný odpor oboustranného stavebního izolačního pásu 2×AL od RTI Haasová-Menhart®, tloušťka 8 mm, s jednostrannou a oboustrannou vzduchovou mezerou. Tepelný odpor pásu je 0, 294 m 2 K/W a emisivita obou jeho povrchů 0, 122. RTI 8 mm 2 x. AL Tloušťka mezery 30 mm 50 mm 80 mm 100 mm Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz Tepelný odpor, m 2 K/W jedna mezera 1, 55 1, 90 2, 27 2, 59 dvě mezery 2, 03 2, 47 3, 83 18

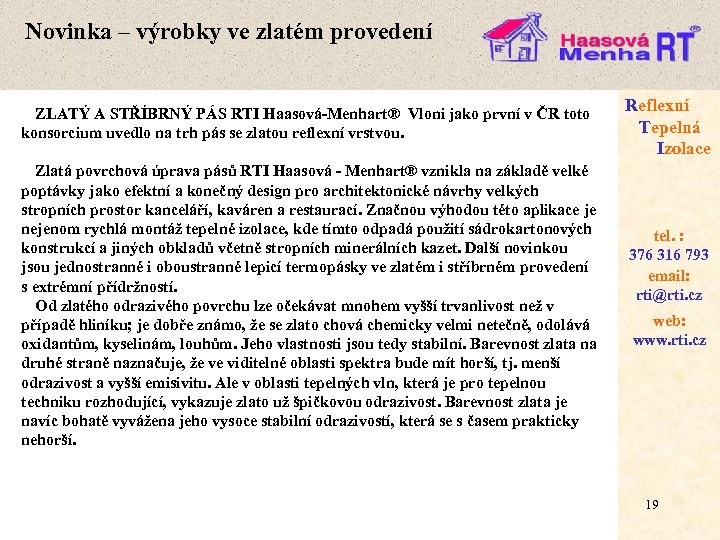

Novinka – výrobky ve zlatém provedení ZLATÝ A STŘÍBRNÝ PÁS RTI Haasová-Menhart® Vloni jako první v ČR toto konsorcium uvedlo na trh pás se zlatou reflexní vrstvou. Zlatá povrchová úprava pásů RTI Haasová - Menhart® vznikla na základě velké poptávky jako efektní a konečný design pro architektonické návrhy velkých stropních prostor kanceláří, kaváren a restaurací. Značnou výhodou této aplikace je nejenom rychlá montáž tepelné izolace, kde tímto odpadá použití sádrokartonových konstrukcí a jiných obkladů včetně stropních minerálních kazet. Další novinkou jsou jednostranné i oboustranné lepicí termopásky ve zlatém i stříbrném provedení s extrémní přídržností. Od zlatého odrazivého povrchu lze očekávat mnohem vyšší trvanlivost než v případě hliníku; je dobře známo, že se zlato chová chemicky velmi netečně, odolává oxidantům, kyselinám, louhům. Jeho vlastnosti jsou tedy stabilní. Barevnost zlata na druhé straně naznačuje, že ve viditelné oblasti spektra bude mít horší, tj. menší odrazivost a vyšší emisivitu. Ale v oblasti tepelných vln, která je pro tepelnou techniku rozhodující, vykazuje zlato už špičkovou odrazivost. Barevnost zlata je navíc bohatě vyvážena jeho vysoce stabilní odrazivostí, která se s časem prakticky nehorší. Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 19

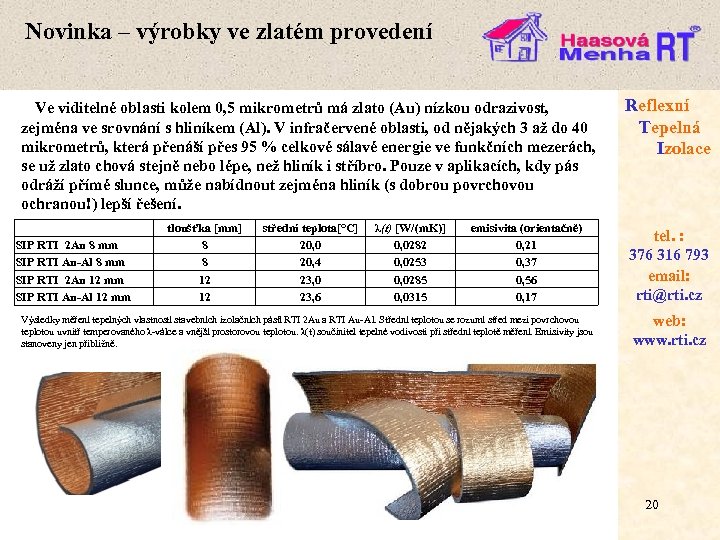

Novinka – výrobky ve zlatém provedení Ve viditelné oblasti kolem 0, 5 mikrometrů má zlato (Au) nízkou odrazivost, zejména ve srovnání s hliníkem (Al). V infračervené oblasti, od nějakých 3 až do 40 mikrometrů, která přenáší přes 95 % celkové sálavé energie ve funkčních mezerách, se už zlato chová stejně nebo lépe, než hliník i stříbro. Pouze v aplikacích, kdy pás odráží přímé slunce, může nabídnout zejména hliník (s dobrou povrchovou ochranou!) lepší řešení. SIP RTI 2 Au 8 mm SIP RTI Au-Al 8 mm SIP RTI 2 Au 12 mm SIP RTI Au-Al 12 mm tloušťka [mm] 8 8 12 12 střední teplota[°C] 20, 0 20, 4 23, 0 23, 6 λ(t) [W/(m. K)] 0, 0282 0, 0253 0, 0285 0, 0315 emisivita (orientačně) 0, 21 0, 37 0, 56 0, 17 Výsledky měření tepelných vlastností stavebních izolačních pásů RTI 2 Au a RTI Au- Al. Střední teplotou se rozumí střed mezi povrchovou teplotou uvnitř temperovaného λ-válce a vnější prostorovou teplotou. λ(t) součinitel tepelné vodivosti při střední teplotě měření. Emisivity jsou stanoveny jen přibližně. Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 20

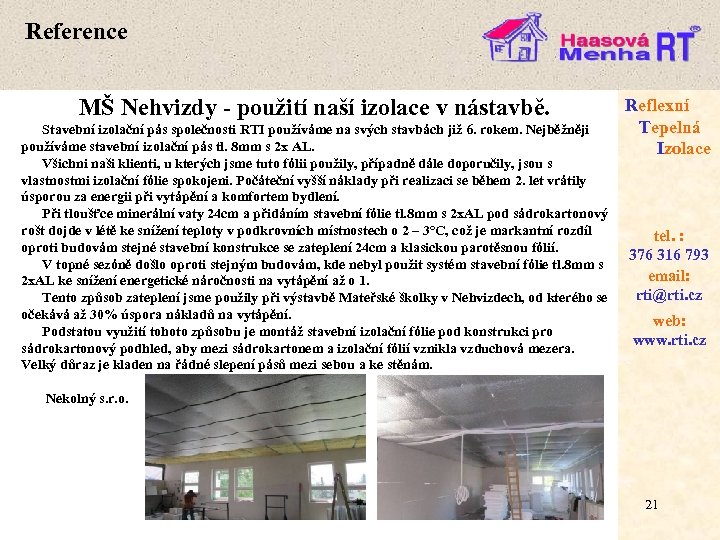

Reference MŠ Nehvizdy - použití naší izolace v nástavbě. Stavební izolační pás společnosti RTI používáme na svých stavbách již 6. rokem. Nejběžněji používáme stavební izolační pás tl. 8 mm s 2 x AL. Všichni naši klienti, u kterých jsme tuto fólii použily, případně dále doporučily, jsou s vlastnostmi izolační fólie spokojeni. Počáteční vyšší náklady při realizaci se během 2. let vrátily úsporou za energii při vytápění a komfortem bydlení. Při tloušťce minerální vaty 24 cm a přidáním stavební fólie tl. 8 mm s 2 x. AL pod sádrokartonový rošt dojde v létě ke snížení teploty v podkrovních místnostech o 2 – 3°C, což je markantní rozdíl oproti budovám stejné stavební konstrukce se zateplení 24 cm a klasickou parotěsnou fólií. V topné sezóně došlo oproti stejným budovám, kde nebyl použit systém stavební fólie tl. 8 mm s 2 x. AL ke snížení energetické náročnosti na vytápění až o 1. Tento způsob zateplení jsme použily při výstavbě Mateřské školky v Nehvizdech, od kterého se očekává až 30% úspora nákladů na vytápění. Podstatou využití tohoto způsobu je montáž stavební izolační fólie pod konstrukci pro sádrokartonový podhled, aby mezi sádrokartonem a izolační fólií vznikla vzduchová mezera. Velký důraz je kladen na řádné slepení pásů mezi sebou a ke stěnám. Nekolný s. r. o. Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 21

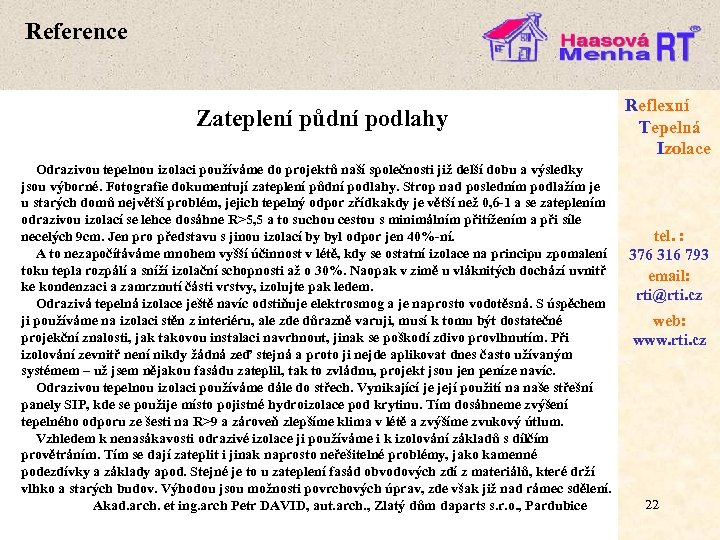

Reference Zateplení půdní podlahy Reflexní Tepelná Izolace Odrazivou tepelnou izolaci používáme do projektů naší společnosti již delší dobu a výsledky jsou výborné. Fotografie dokumentují zateplení půdní podlahy. Strop nad posledním podlažím je u starých domů největší problém, jejich tepelný odpor zřídkakdy je větší než 0, 6 -1 a se zateplením odrazivou izolací se lehce dosáhne R>5, 5 a to suchou cestou s minimálním přitížením a při síle necelých 9 cm. Jen pro představu s jinou izolací by byl odpor jen 40%-ní. tel. : A to nezapočítáváme mnohem vyšší účinnost v létě, kdy se ostatní izolace na principu zpomalení 376 316 793 toku tepla rozpálí a sníží izolační schopnosti až o 30%. Naopak v zimě u vláknitých dochází uvnitř email: ke kondenzaci a zamrznutí části vrstvy, izolujte pak ledem. rti@rti. cz Odrazivá tepelná izolace ještě navíc odstiňuje elektrosmog a je naprosto vodotěsná. S úspěchem ji používáme na izolaci stěn z interiéru, ale zde důrazně varuji, musí k tomu být dostatečné web: projekční znalosti, jak takovou instalaci navrhnout, jinak se poškodí zdivo provlhnutím. Při www. rti. cz izolování zevnitř není nikdy žádná zeď stejná a proto ji nejde aplikovat dnes často užívaným systémem – už jsem nějakou fasádu zateplil, tak to zvládnu, projekt jsou jen peníze navíc. Odrazivou tepelnou izolaci používáme dále do střech. Vynikající je její použití na naše střešní panely SIP, kde se použije místo pojistné hydroizolace pod krytinu. Tím dosáhneme zvýšení tepelného odporu ze šesti na R>9 a zároveň zlepšíme klima v létě a zvýšíme zvukový útlum. Vzhledem k nenasákavosti odrazivé izolace ji používáme i k izolování základů s dílčím provětráním. Tím se dají zateplit i jinak naprosto neřešitelné problémy, jako kamenné podezdívky a základy apod. Stejné je to u zateplení fasád obvodových zdí z materiálů, které drží vlhko a starých budov. Výhodou jsou možnosti povrchových úprav, zde však již nad rámec sdělení. 22 Akad. arch. et ing. arch Petr DAVID, aut. arch. , Zlatý dům daparts s. r. o. , Pardubice

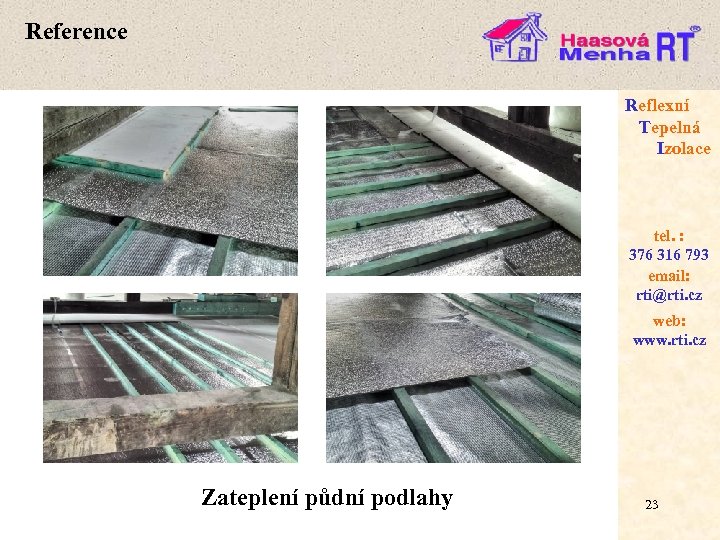

Reference Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz Zateplení půdní podlahy 23

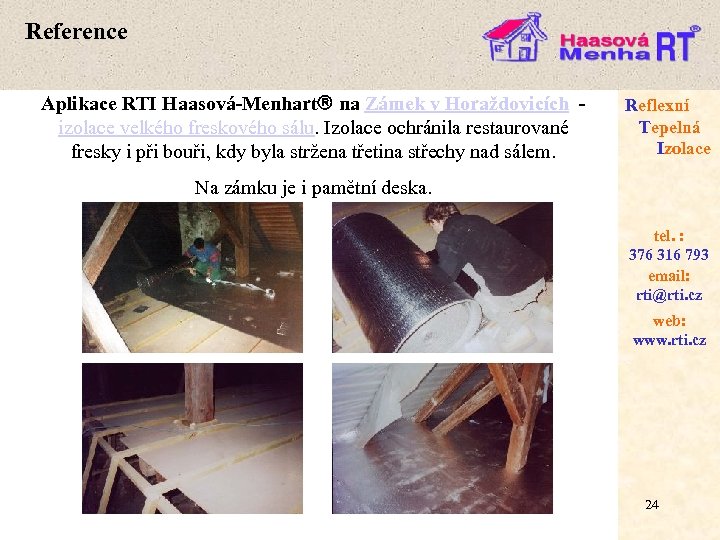

Reference Aplikace RTI Haasová-Menhart na Zámek v Horaždovicích - izolace velkého freskového sálu. Izolace ochránila restaurované fresky i při bouři, kdy byla stržena třetina střechy nad sálem. Reflexní Tepelná Izolace Na zámku je i pamětní deska. tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 24

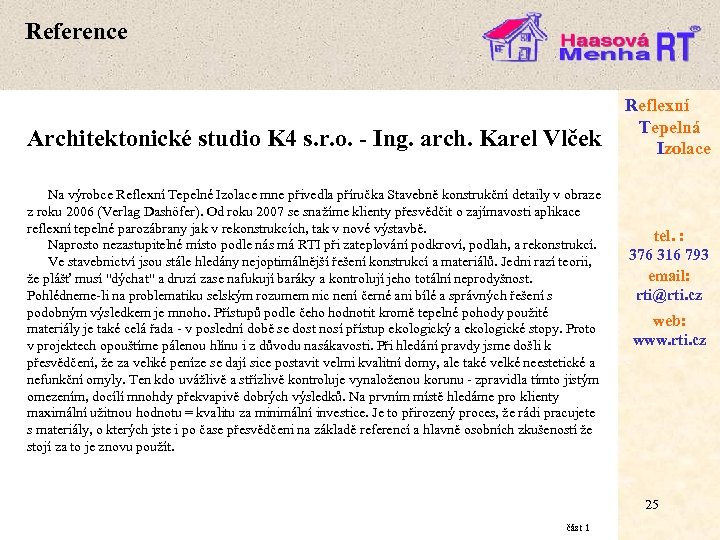

Reference Architektonické studio K 4 s. r. o. - Ing. arch. Karel Vlček Na výrobce Reflexní Tepelné Izolace mne přivedla příručka Stavebně konstrukční detaily v obraze z roku 2006 (Verlag Dashöfer). Od roku 2007 se snažíme klienty přesvědčit o zajímavosti aplikace reflexní tepelné parozábrany jak v rekonstrukcích, tak v nové výstavbě. Naprosto nezastupitelné místo podle nás má RTI při zateplování podkroví, podlah, a rekonstrukcí. Ve stavebnictví jsou stále hledány nejoptimálnější řešení konstrukcí a materiálů. Jedni razí teorii, že plášť musí "dýchat" a druzí zase nafukují baráky a kontrolují jeho totální neprodyšnost. Pohlédneme-li na problematiku selským rozumem nic není černé ani bílé a správných řešení s podobným výsledkem je mnoho. Přístupů podle čeho hodnotit kromě tepelné pohody použité materiály je také celá řada - v poslední době se dost nosí přístup ekologický a ekologické stopy. Proto v projektech opouštíme pálenou hlínu i z důvodu nasákavosti. Při hledání pravdy jsme došli k přesvědčení, že za veliké peníze se dají sice postavit velmi kvalitní domy, ale také velké neestetické a nefunkční omyly. Ten kdo uvážlivě a střízlivě kontroluje vynaloženou korunu - zpravidla tímto jistým omezením, docílí mnohdy překvapivě dobrých výsledků. Na prvním místě hledáme pro klienty maximální užitnou hodnotu = kvalitu za minimální investice. Je to přirozený proces, že rádi pracujete s materiály, o kterých jste i po čase přesvědčeni na základě referencí a hlavně osobních zkušeností že stojí za to je znovu použít. Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 25 část 1

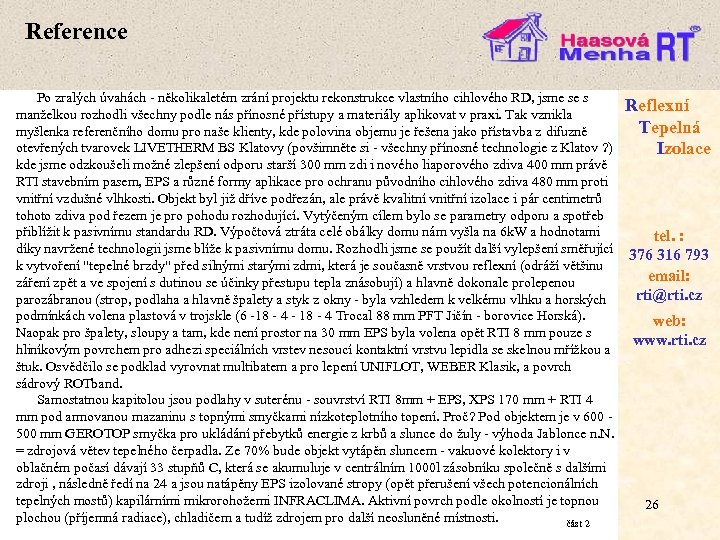

Reference Po zralých úvahách - několikaletém zrání projektu rekonstrukce vlastního cihlového RD, jsme se s Reflexní manželkou rozhodli všechny podle nás přínosné přístupy a materiály aplikovat v praxi. Tak vznikla Tepelná myšlenka referenčního domu pro naše klienty, kde polovina objemu je řešena jako přístavba z difuzně otevřených tvarovek LIVETHERM BS Klatovy (povšimněte si - všechny přínosné technologie z Klatov ? ) Izolace kde jsme odzkoušeli možné zlepšení odporu starší 300 mm zdi i nového liaporového zdiva 400 mm právě RTI stavebním pasem, EPS a různé formy aplikace pro ochranu původního cihlového zdiva 480 mm proti vnitřní vzdušné vlhkosti. Objekt byl již dříve podřezán, ale právě kvalitní vnitřní izolace i pár centimetrů tohoto zdiva pod řezem je pro pohodu rozhodující. Vytýčeným cílem bylo se parametry odporu a spotřeb přiblížit k pasivnímu standardu RD. Výpočtová ztráta celé obálky domu nám vyšla na 6 k. W a hodnotami tel. : díky navržené technologii jsme blíže k pasivnímu domu. Rozhodli jsme se použít další vylepšení směřující 376 316 793 k vytvoření "tepelné brzdy" před silnými starými zdmi, která je současně vrstvou reflexní (odráží většinu email: záření zpět a ve spojení s dutinou se účinky přestupu tepla znásobují) a hlavně dokonale prolepenou rti@rti. cz parozábranou (strop, podlaha a hlavně špalety a styk z okny - byla vzhledem k velkému vlhku a horských podmínkách volena plastová v trojskle (6 -18 - 4 - 18 - 4 Trocal 88 mm PFT Jičín - borovice Horská). web: Naopak pro špalety, sloupy a tam, kde není prostor na 30 mm EPS byla volena opět RTI 8 mm pouze s www. rti. cz hliníkovým povrchem pro adhezi speciálních vrstev nesoucí kontaktní vrstvu lepidla se skelnou mřížkou a štuk. Osvědčilo se podklad vyrovnat multibatem a pro lepení UNIFLOT, WEBER Klasik, a povrch sádrový ROTband. Samostatnou kapitolou jsou podlahy v suterénu - souvrství RTI 8 mm + EPS, XPS 170 mm + RTI 4 mm pod armovanou mazaninu s topnými smyčkami nízkoteplotního topení. Proč? Pod objektem je v 600 - 500 mm GEROTOP smyčka pro ukládání přebytků energie z krbů a slunce do žuly - výhoda Jablonce n. N. = zdrojová větev tepelného čerpadla. Ze 70% bude objekt vytápěn sluncem - vakuové kolektory i v oblačném počasí dávají 33 stupňů C, která se akumuluje v centrálním 1000 l zásobníku společně s dalšími zdroji , následně ředí na 24 a jsou natápěny EPS izolované stropy (opět přerušení všech potencionálních tepelných mostů) kapilárními mikrorohožemi INFRACLIMA. Aktivní povrch podle okolností je topnou 26 plochou (příjemná radiace), chladičem a tudíž zdrojem pro další neosluněné místnosti. část 2
Reference Zatím stavba není dokončena. Použití vnitřního zateplení je možné jen se silnější izolační obálkou vnější (silnou zdí, ETIC , LIVETHERM toto splňuje přímo včetně sluneční denní akumulace) Pro zateplení vnějších zdí patrně upustíme od nespolehlivé vaty a neprodyšného EPS, uvažovali jsme o koncepci kombinace pro zachování možností difuzního odvětrání vatou. Jako zajímavá náhražka pod stěrkovou omítku se opět nabízí použití vícevrstevné RTI izolace, která ušetří mnoho centimetrů jiného izolantu, avšak kladené na vlastní pásky vytvářející mezery odvětrávané do základové lišty či vrstvy STYRCONU, který může spolehlivě nést i opřený kamenný obklad žulových desek 20 - 30 mm. Výhodou navrácení kamenné tektoniky na RD je možnost sluneční denní akumulace a následné vyzařování této pozitivní energie do přilehlého obytného prostředí, teras, posezení, závětrných poloatrií, které jsme si také navrhli. RTI izolaci jsme samozřejmě použili i na parotěsném zaizolování EPS obkladu na dřevěných sloupech proskleného arkýře pro zachycení celodenního úhlu sluníčka do přilehlých místností 10 h 19: 30 v létě. Při použití tvrzených polystyrénů do souvrství podlah se RTI osvědčila jako protiradonová ochrana i jako vrstva na kročejový útlum. Ženě se líbili pozitivní reference RTI na odclonění geopatogenních poruch - 6 let testuje aplikaci pod postelí - domnívám se s dobrým výsledkem - skoro mi nestárne. Vrátím se ke spolupráci klatovských výrobků. LIVETHERM lze propěňovat pro homogenní EPS vrstvu ve vodorovných spárách. Svislé spáry na sraz jsou poměrně dost prodyšné - spojení s kontaktním řešením aplikace na vnitřní povrch docílíte požadované neprodyšnosti i pro vzduchem temperované RD. Mimochodem po výplni z grafitového EPS přichází BS Klatovy v roce 2013 s novinkou z PUR výplní i komor, kde při 400 mm velmi lehkého a tvrdého skořepinového systému, který může zůstat i režný bude R = 0, 1 m 2 K/W. Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 27 část 3

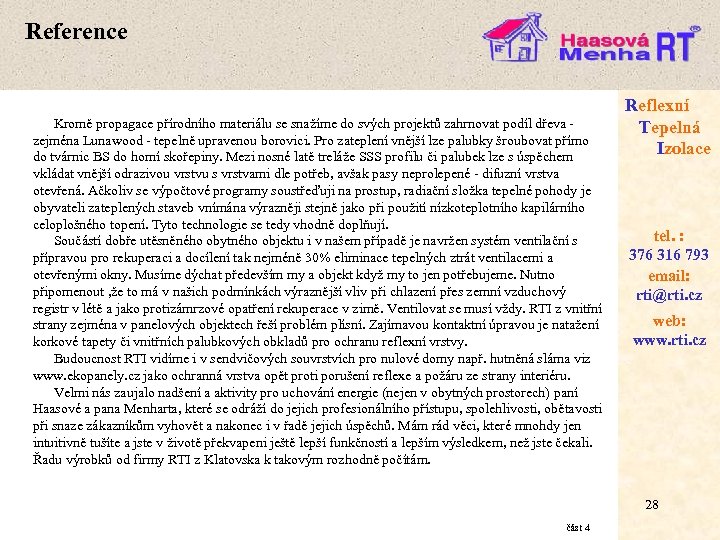

Reference Kromě propagace přírodního materiálu se snažíme do svých projektů zahrnovat podíl dřeva - zejména Lunawood - tepelně upravenou borovici. Pro zateplení vnější lze palubky šroubovat přímo do tvárnic BS do horní skořepiny. Mezi nosné latě treláže SSS profilu či palubek lze s úspěchem vkládat vnější odrazivou vrstvu s vrstvami dle potřeb, avšak pasy neprolepené - difuzní vrstva otevřená. Ačkoliv se výpočtové programy soustřeďuji na prostup, radiační složka tepelné pohody je obyvateli zateplených staveb vnímána výrazněji stejně jako při použití nízkoteplotního kapilárního celoplošného topení. Tyto technologie se tedy vhodně doplňují. Součástí dobře utěsněného obytného objektu i v našem případě je navržen systém ventilační s přípravou pro rekuperaci a docílení tak nejméně 30% eliminace tepelných ztrát ventilacemi a otevřenými okny. Musíme dýchat především my a objekt když my to jen potřebujeme. Nutno připomenout , že to má v našich podmínkách výraznější vliv při chlazení přes zemní vzduchový registr v létě a jako protizámrzové opatření rekuperace v zimě. Ventilovat se musí vždy. RTI z vnitřní strany zejména v panelových objektech řeší problém plísní. Zajímavou kontaktní úpravou je natažení korkové tapety či vnitřních palubkových obkladů pro ochranu reflexní vrstvy. Budoucnost RTI vidíme i v sendvičových souvrstvích pro nulové domy např. hutněná sláma viz www. ekopanely. cz jako ochranná vrstva opět proti porušení reflexe a požáru ze strany interiéru. Velmi nás zaujalo nadšení a aktivity pro uchování energie (nejen v obytných prostorech) paní Haasové a pana Menharta, které se odráží do jejich profesionálního přístupu, spolehlivosti, obětavosti při snaze zákazníkům vyhovět a nakonec i v řadě jejich úspěchů. Mám rád věci, které mnohdy jen intuitivně tušíte a jste v životě překvapeni ještě lepší funkčností a lepším výsledkem, než jste čekali. Řadu výrobků od firmy RTI z Klatovska k takovým rozhodně počítám. Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 28 část 4

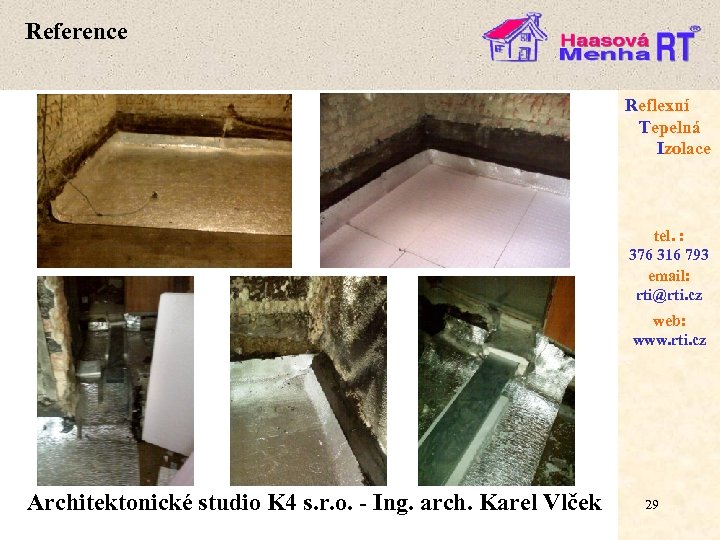

Reference Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz Architektonické studio K 4 s. r. o. - Ing. arch. Karel Vlček 29

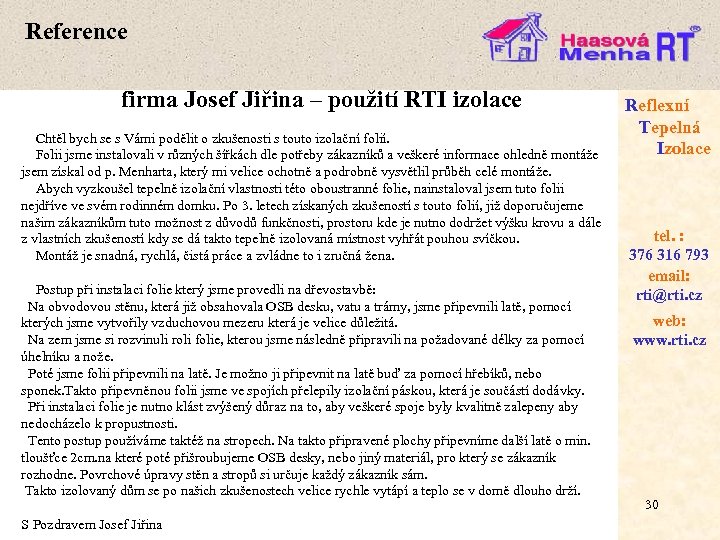

Reference firma Josef Jiřina – použití RTI izolace Chtěl bych se s Vámi podělit o zkušenosti s touto izolační folií. Folii jsme instalovali v různých šířkách dle potřeby zákazníků a veškeré informace ohledně montáže jsem získal od p. Menharta, který mi velice ochotně a podrobně vysvětlil průběh celé montáže. Abych vyzkoušel tepelně izolační vlastnosti této oboustranné folie, nainstaloval jsem tuto folii nejdříve ve svém rodinném domku. Po 3. letech získaných zkušeností s touto folií, již doporučujeme našim zákazníkům tuto možnost z důvodů funkčnosti, prostoru kde je nutno dodržet výšku krovu a dále z vlastních zkušeností kdy se dá takto tepelně izolovaná místnost vyhřát pouhou svíčkou. Montáž je snadná, rychlá, čistá práce a zvládne to i zručná žena. Postup při instalaci folie který jsme provedli na dřevostavbě: Na obvodovou stěnu, která již obsahovala OSB desku, vatu a trámy, jsme připevnili latě, pomocí kterých jsme vytvořily vzduchovou mezeru která je velice důležitá. Na zem jsme si rozvinuli roli folie, kterou jsme následně připravili na požadované délky za pomocí úhelníku a nože. Poté jsme folii připevnili na latě. Je možno ji připevnit na latě buď za pomocí hřebíků, nebo sponek. Takto připevněnou folii jsme ve spojích přelepily izolační páskou, která je součástí dodávky. Při instalaci folie je nutno klást zvýšený důraz na to, aby veškeré spoje byly kvalitně zalepeny aby nedocházelo k propustnosti. Tento postup používáme taktéž na stropech. Na takto připravené plochy připevníme další latě o min. tloušťce 2 cm. na které poté přišroubujeme OSB desky, nebo jiný materiál, pro který se zákazník rozhodne. Povrchové úpravy stěn a stropů si určuje každý zákazník sám. Takto izolovaný dům se po našich zkušenostech velice rychle vytápí a teplo se v domě dlouho drží. S Pozdravem Josef Jiřina Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 30

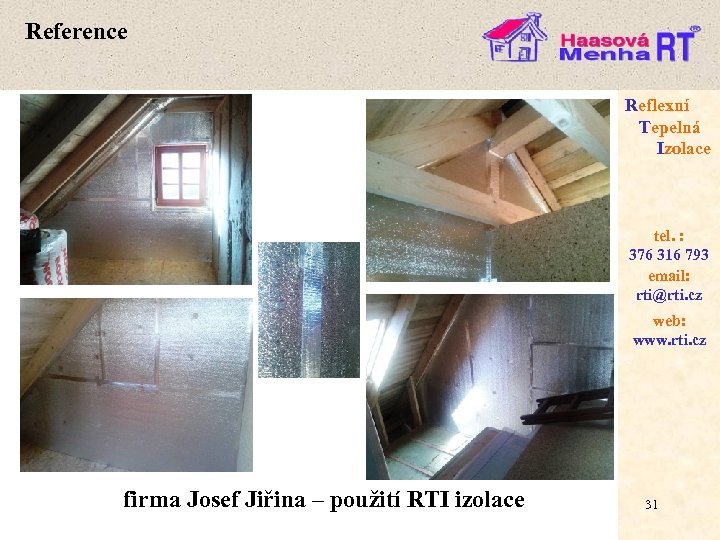

Reference Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz firma Josef Jiřina – použití RTI izolace 31

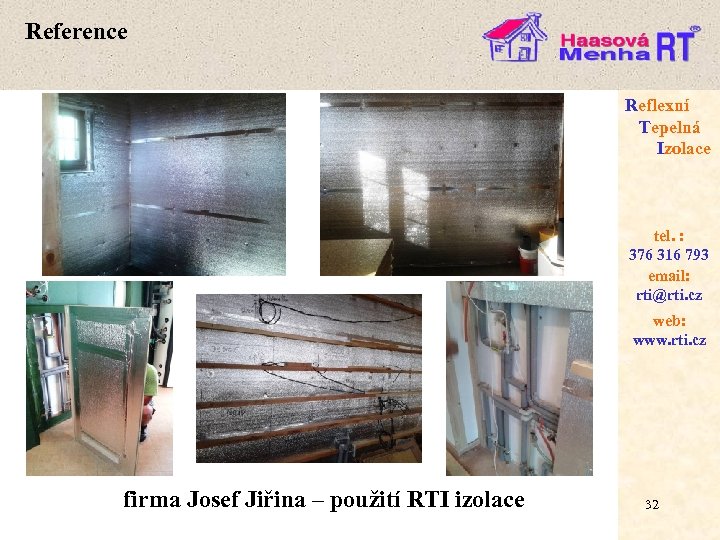

Reference Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz firma Josef Jiřina – použití RTI izolace 32

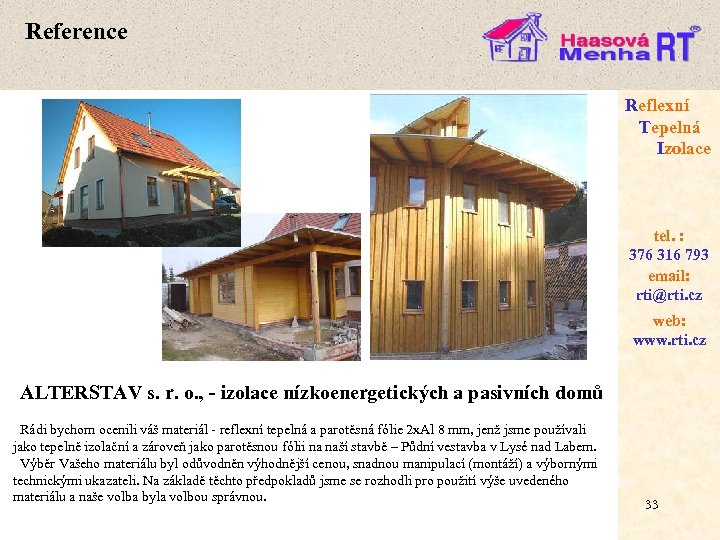

Reference Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz ALTERSTAV s. r. o. , - izolace nízkoenergetických a pasivních domů Rádi bychom ocenili váš materiál - reflexní tepelná a parotěsná fólie 2 x. Al 8 mm, jenž jsme používali jako tepelně izolační a zároveň jako parotěsnou fólii na naší stavbě – Půdní vestavba v Lysé nad Labem. Výběr Vašeho materiálu byl odůvodněn výhodnější cenou, snadnou manipulací (montáží) a výbornými technickými ukazateli. Na základě těchto předpokladů jsme se rozhodli pro použití výše uvedeného materiálu a naše volba byla volbou správnou. 33

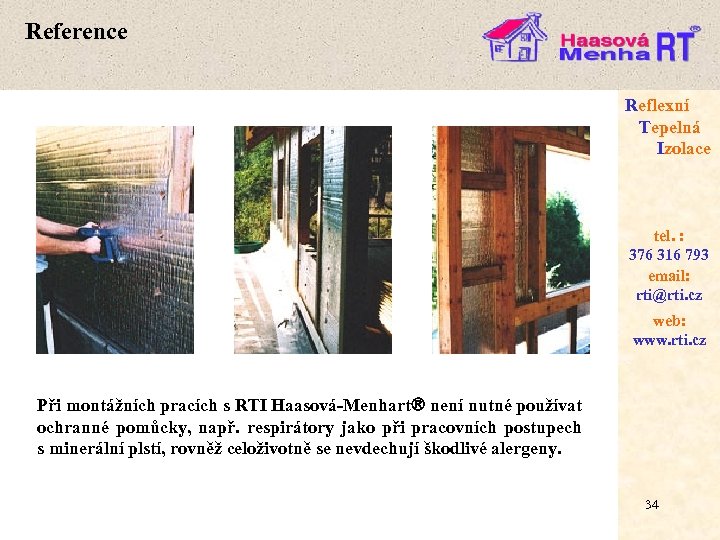

Reference Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz Při montážních pracích s RTI Haasová-Menhart není nutné používat ochranné pomůcky, např. respirátory jako při pracovních postupech s minerální plstí, rovněž celoživotně se nevdechují škodlivé alergeny. 34

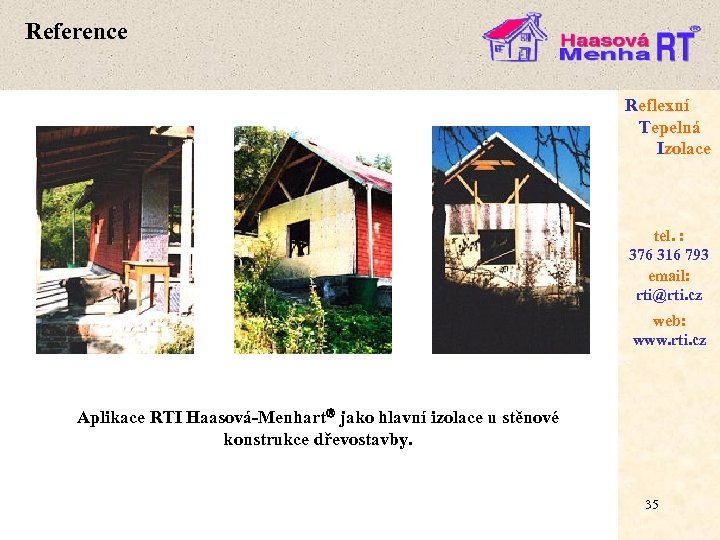

Reference Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz Aplikace RTI Haasová-Menhart jako hlavní izolace u stěnové konstrukce dřevostavby. 35
Reference Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz Zateplení památkově chráněné roubenky na Kokořínsku 36

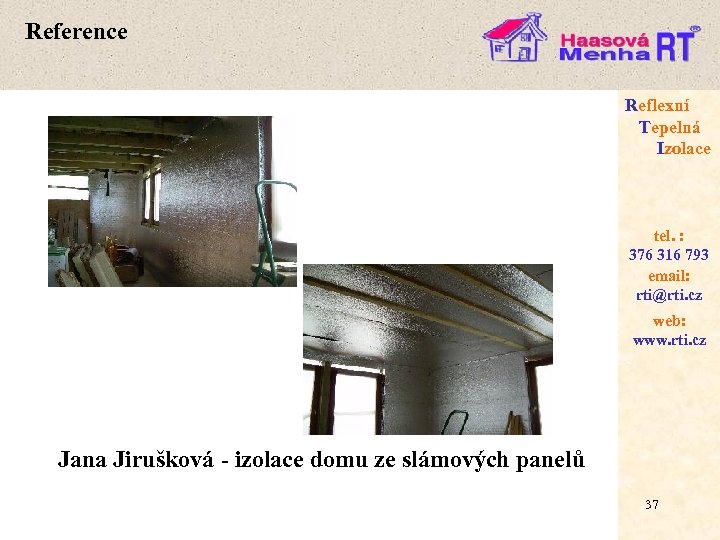

Reference Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz Jana Jirušková - izolace domu ze slámových panelů 37

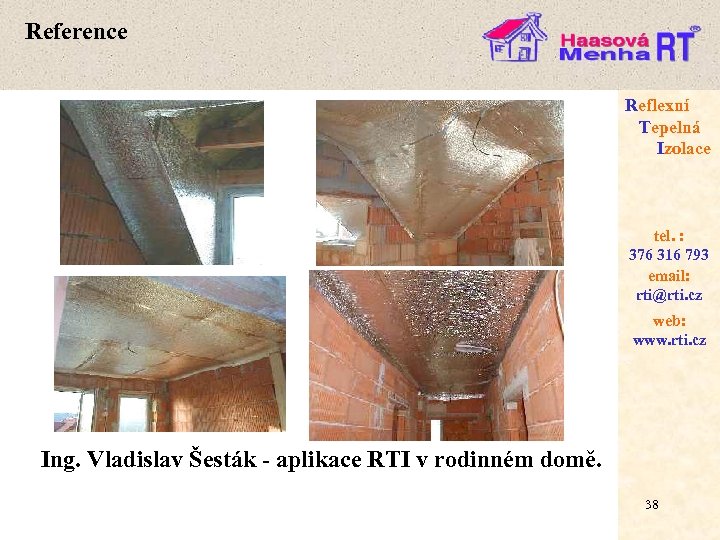

Reference Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz Ing. Vladislav Šesták - aplikace RTI v rodinném domě. 38

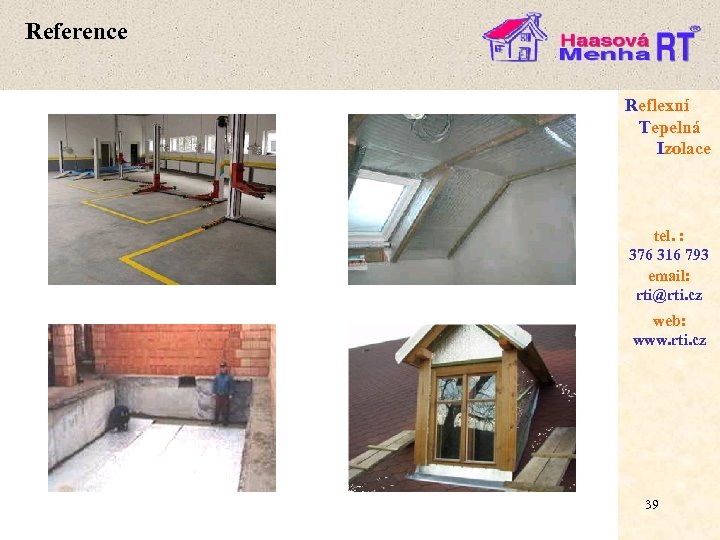

Reference Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 39

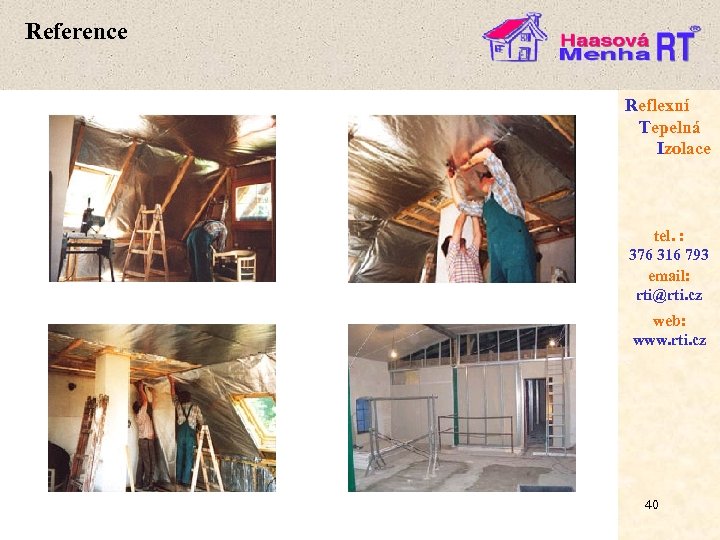

Reference Reflexní Tepelná Izolace tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 40

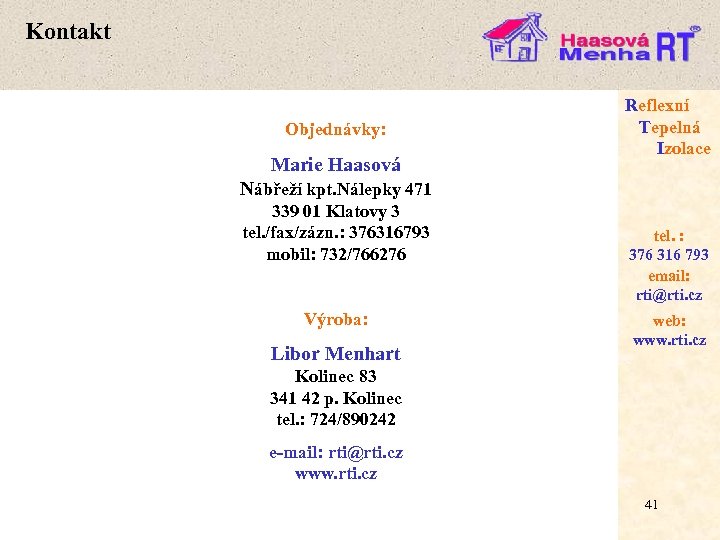

Kontakt Objednávky: Marie Haasová Reflexní Tepelná Izolace Nábřeží kpt. Nálepky 471 339 01 Klatovy 3 tel. /fax/zázn. : 376316793 mobil: 732/766276 Výroba: Libor Menhart tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz Kolinec 83 341 42 p. Kolinec tel. : 724/890242 e-mail: rti@rti. cz www. rti. cz 41

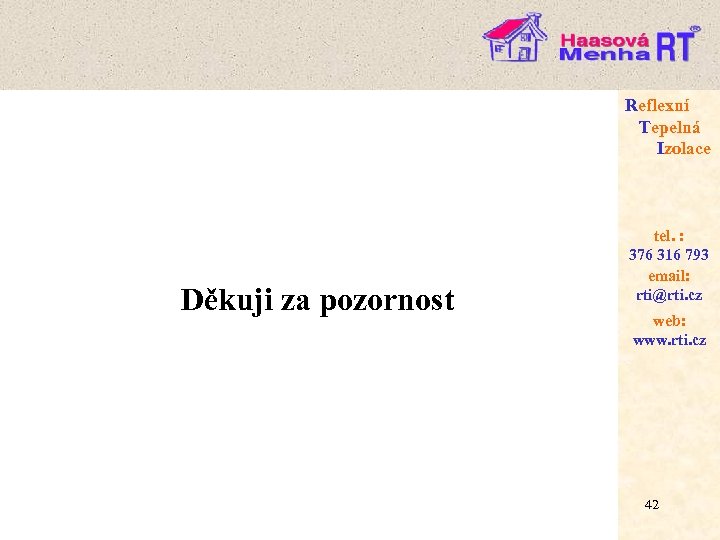

Reflexní Tepelná Izolace Děkuji za pozornost tel. : 376 316 793 email: rti@rti. cz web: www. rti. cz 42
