Зимнее бетонирование Методы зимнего бетонирования Безобогревный Введение в бетонную смесь противомор. добавок Методы электротермообработки Электродный прогрев Нитрит натрия Предварительный разогрев бетонной смеси Формиат натрия Прогрев греющими изолированными проводами Комплексные соли Прогрев с применением наружных источников тепла Индукционный прогрев Конвективный метод Комбинированный метод Критерии выбора метода: q Вид конструкции - размеры, - конфигурация, - характер армирования; q Расход электроэнергии; q Сроки распалубки конструкции
Режим твердения бетона 100 Прочность бетона, % 1 80 2 60 3 40 4 20 0 8 1 – бетон нормального твердения 4 – бетон, замороженный после 6 часов 16 24 32 Время твердения, сут 2 – бетон, замороженный в возрасте 7 сут 3 – бетон, замороженный в возрасте 1 сут
Противоморозные добавки Расчетная температура наружного воздуха, град Количество противоморозной добавки в расчете на сух. вещество, % от массы цемента Нитрит натрия (НН) Формиат натрия (ФН) От 0 до - 5 3 2 От -5 до - 10 5 3 От -10 до - 15 6 -8 4 От -15 до - 20 10 6 -8

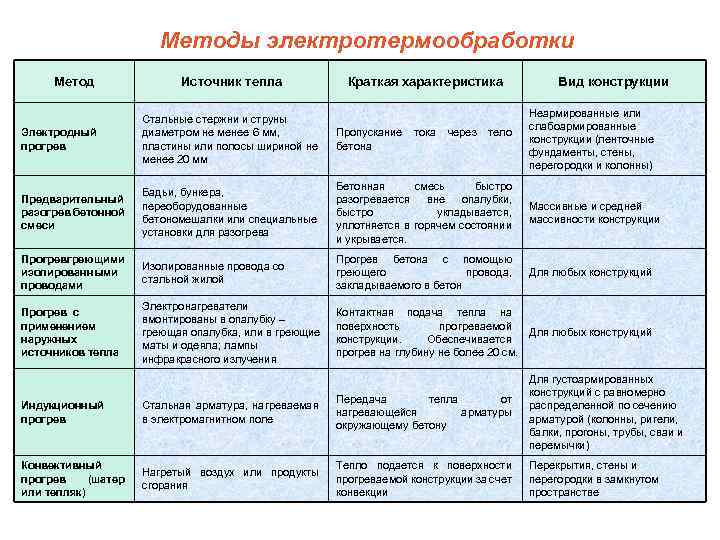

Методы электротермообработки Метод Источник тепла Краткая характеристика Вид конструкции Неармированные или слабоармированные конструкции (ленточные фундаменты, стены, перегородки и колонны) Электродный прогрев Стальные стержни и струны диаметром не менее 6 мм, пластины или полосы шириной не менее 20 мм Пропускание бетона Предварительный разогрев бетонной смеси Бадьи, бункера, переоборудованные бетономешалки или специальные установки для разогрева Бетонная смесь быстро разогревается вне опалубки, быстро укладывается, уплотняется в горячем состоянии и укрывается. Массивные и средней массивности конструкции Прогревгреющими изолированными проводами Изолированные провода со стальной жилой Прогрев бетона с помощью греющего провода, закладываемого в бетон Для любых конструкций Прогрев с применением наружных источников тепла Электронагреватели вмонтированы в опалубку – греющая опалубка, или в греющие маты и одеяла; лампы инфракрасного излучения Контактная подача тепла на поверхность прогреваемой Для любых конструкций конструкции. Обеспечивается прогрев на глубину не более 20 см. тока через тело Индукционный прогрев Стальная арматура, нагреваемая в электромагнитном поле Передача тепла от нагревающейся арматуры окружающему бетону Для густоармированных конструкций с равномерно распределенной по сечению арматурой (колонны, ригели, балки, прогоны, трубы, сваи и перемычки) Конвективный прогрев (шатер или тепляк) Нагретый воздух или продукты сгорания Тепло подается к поверхности прогреваемой конструкции за счет конвекции Перекрытия, стены и перегородки в замкнутом пространстве

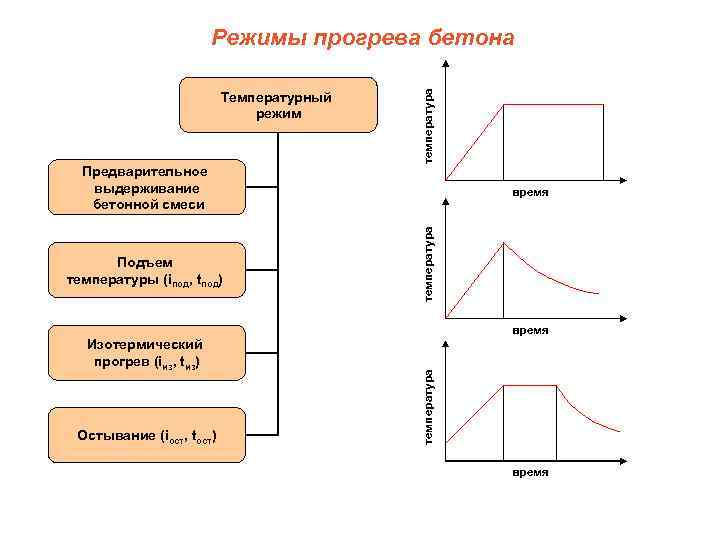

Предварительное выдерживание бетонной смеси Подъем температуры (iпод, tпод) время температура Температурный режим температура Режимы прогрева бетона Изотермический прогрев (iиз, tиз) Остывание (iост, tост) температура время
