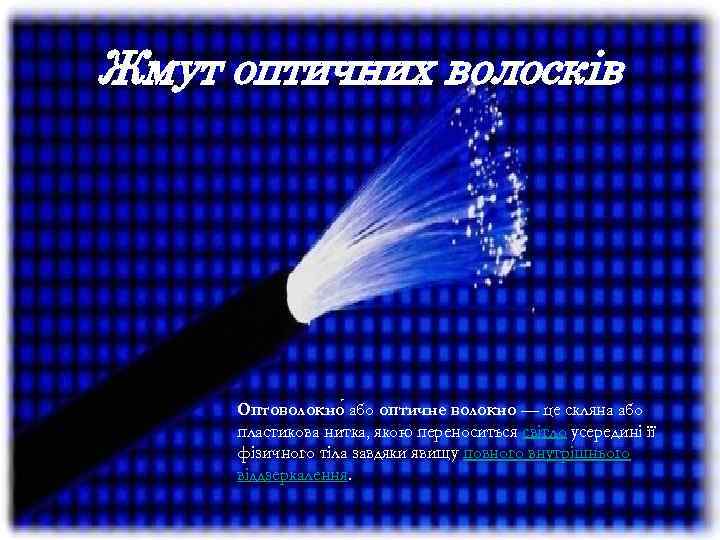

Жмут оптичних волосків Оптоволокно або оптичне волокно — це скляна або пластикова нитка, якою переноситься світло усередині її фізичного тіла завдяки явищу повного внутрішнього віддзеркалення.

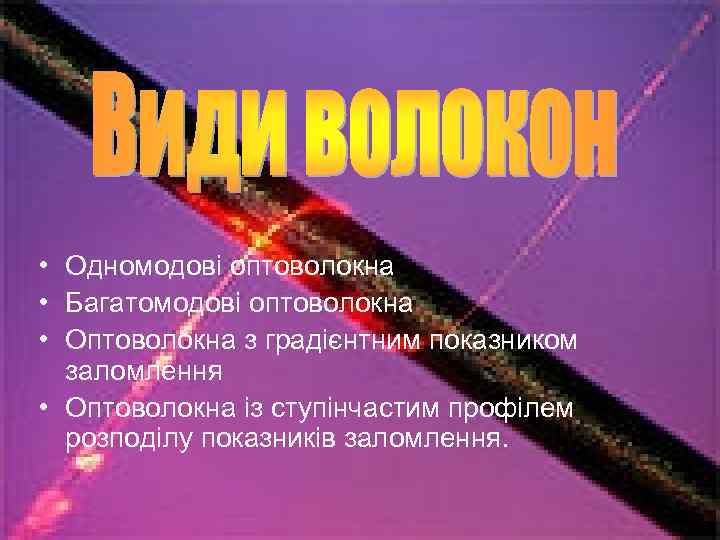

• Одномодові оптоволокна • Багатомодові оптоволокна • Оптоволокна з градієнтним показником заломлення • Оптоволокна із ступінчастим профілем розподілу показників заломлення.
Історія Жан Даніель Колладон вперше описав «світловий фонтан» чи «світлову люльку» у статті в 1842 році під заголовком «Щодо віддзеркалення променів у середені параболічного потоку рідини» . Ця популярна ілюстрація походить із пізнішого допису від Колладона у 1884 році.
Принцип роботи оптичного волокна Структура типового одномодового волокна. 1. Серцевина: 8 µm діаметр 2. Оболонка: 125 µm діаметр 3. Буфер: 250 µm діаметр 4. Обшивка: 400 µm діаметр

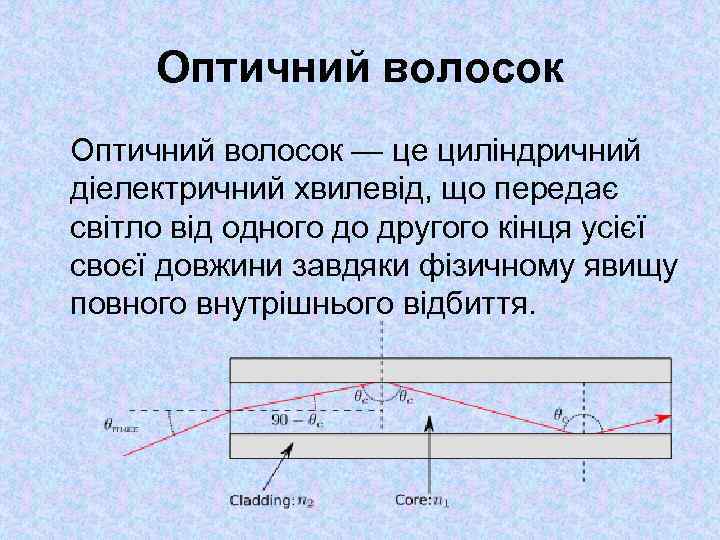

Оптичний волосок — це циліндричний діелектричний хвилевід, що передає світло від одного до другого кінця усієї своєї довжини завдяки фізичному явищу повного внутрішнього відбиття.

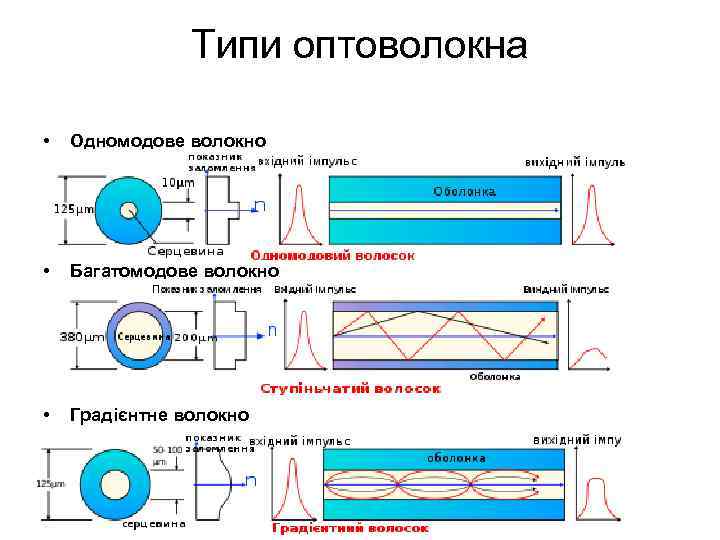

Типи оптоволокна • Одномодове волокно • Багатомодове волокно • Градієнтне волокно

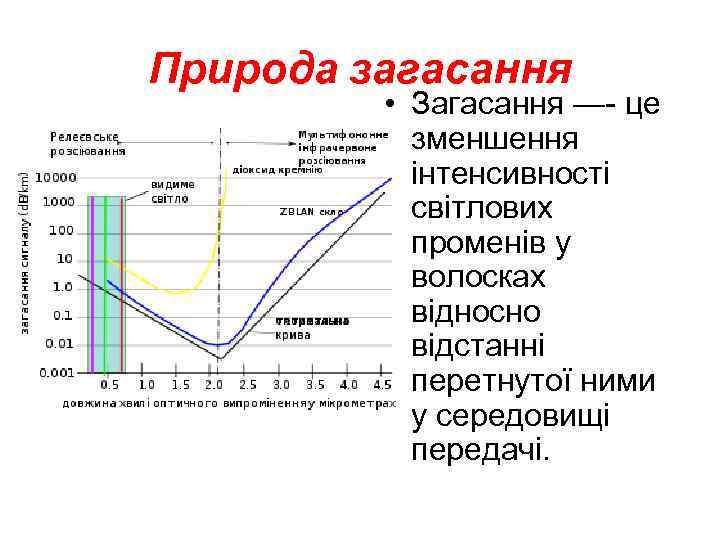

Природа загасання • Загасання —- це зменшення інтенсивності світлових променів у волосках відносно відстанні перетнутої ними у середовищі передачі.

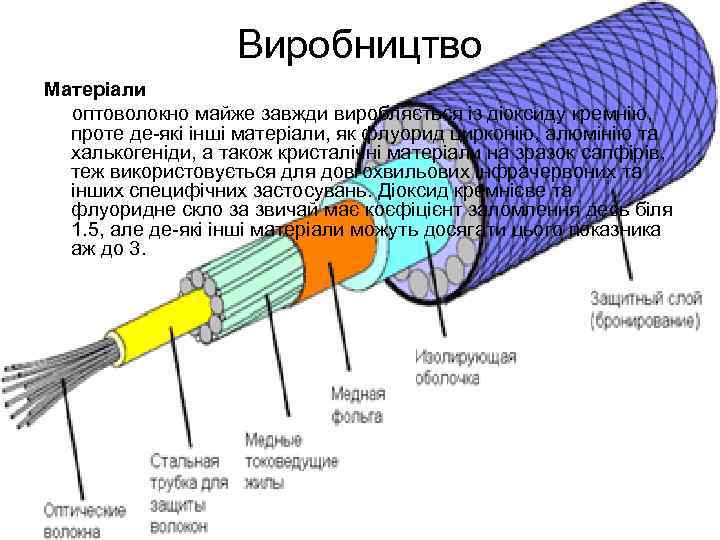

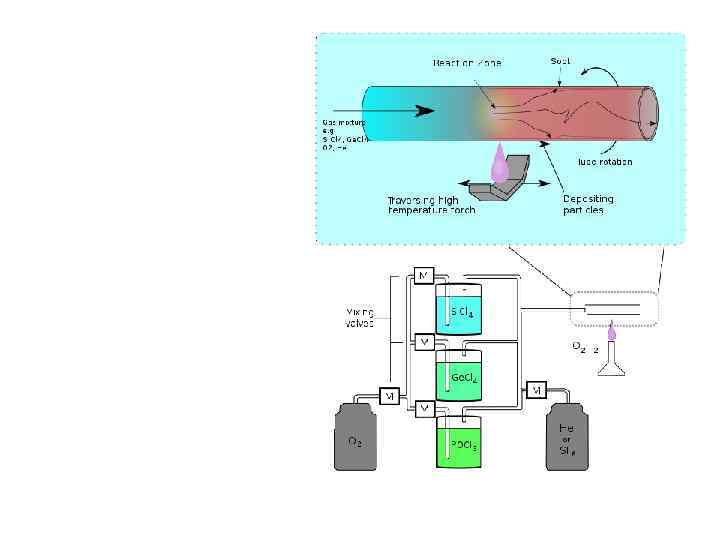

Виробництво Матеріали оптоволокно майже завжди виробляється із діоксиду кремнію, проте де-які інші матеріали, як флуорид цирконію, алюмінію та халькогеніди, а також кристалічні матеріали на зразок сапфірів, теж використовується для довгохвильових інфрачервоних та інших специфічних застосувань. Діоксид кремнієве та флуоридне скло за звичай має коєфіцієнт заломлення десь біля 1. 5, але де-які інші матеріали можуть досягати цього показника аж до 3.

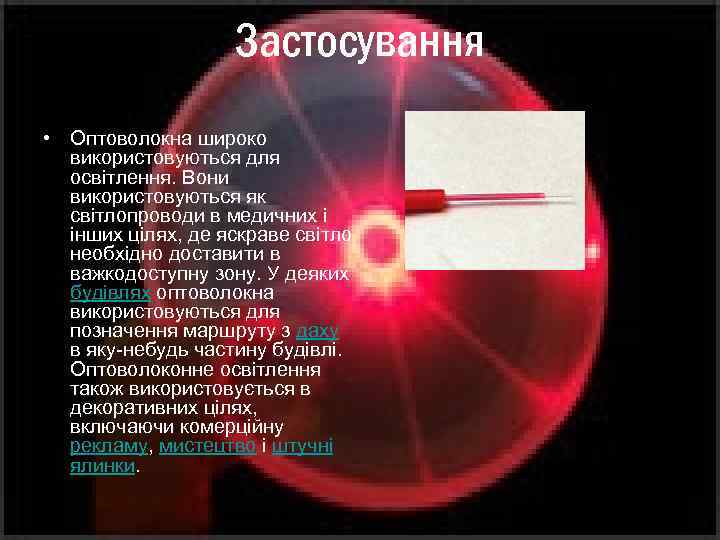

Застосування • Оптоволокна широко використовуються для освітлення. Вони використовуються як світлопроводи в медичних і інших цілях, де яскраве світло необхідно доставити в важкодоступну зону. У деяких будівлях оптоволокна використовуються для позначення маршруту з даху в яку-небудь частину будівлі. Оптоволоконне освітлення також використовується в декоративних цілях, включаючи комерційну рекламу, мистецтво і штучні ялинки.

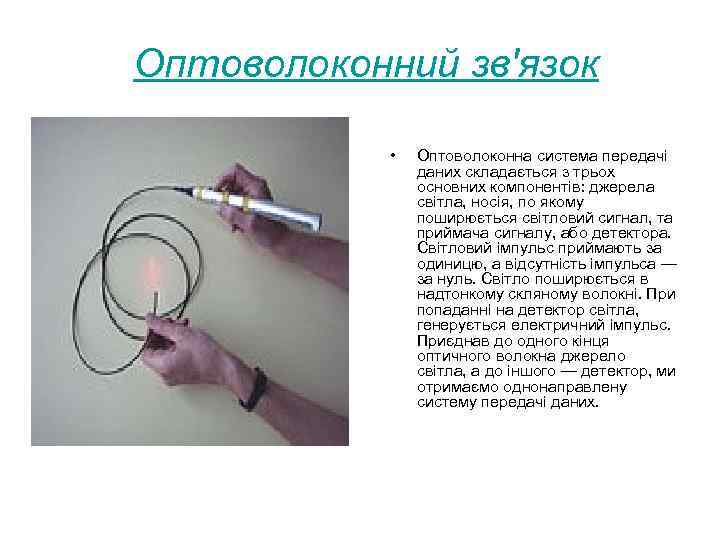

Оптоволоконний зв'язок • Оптоволоконна система передачі даних складається з трьох основних компонентів: джерела світла, носія, по якому поширюється світловий сигнал, та приймача сигналу, або детектора. Світловий імпульс приймають за одиницю, а відсутність імпульса — за нуль. Світло поширюється в надтонкому скляному волокні. При попаданні на детектор світла, генерується електричний імпульс. Приєднав до одного кінця оптичного волокна джерело світла, а до іншого — детектор, ми отримаємо однонаправлену систему передачі даних.
• Оптоволокно також використовується для формування зображення. Когерентний пучок, що створюється оптоволокном, іноді використовується спільно з лінзами — наприклад, в ендоскопі, який використовується для проглядання об'єктів через маленький отвір.

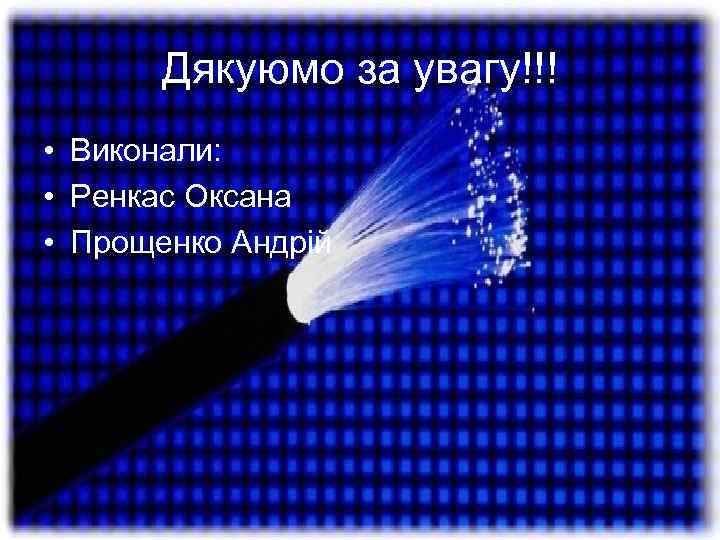

Дякуюмо за увагу!!! • Виконали: • Ренкас Оксана • Прощенко Андрій
