«Живучесть корабля» Тема № 2 «Организация борьбы за живучесть корабля» Лекция № 2 -2 Учебные вопросы: 1. Взрывопожаробезопасность корабля. 2. Непотопляемость корабля. 3. Живучесть оружия и технических средств. 4. Защищенность личного состава. Литература 1. Корабельный Устав ВМФ. 2. Руководство по борьбе за живучесть надводного корабля РБЖ НК 81 3. Учебник «Живучесть надводного корабля» Автор В. М. Лямин. 4. Справочник «Справочник по живучести корабля» Автор В. А. Якимов 1

Основные положения по организации БЗЖ n Живучестью корабля называется его способность противостоять боевым и аварийным повреждениям, восстанавливая и поддерживая при этом в возможной степени свою боеспособность. Составными элементами живучести корабля являются: n n n n взрывопожаробезопасность непотопляемость живучесть оружия и технических средств защищенность личного состава. Взрывопожаробезопасностью корабля называется его способность препятствовать возникновению взрывов, возникновению и развитию пожаров, приводящих к выходу из строя корабля. Непотопляемостью корабля называется его способность оставаться на плаву, не опрокидываясь при затоплении одного или нескольких отсеков вследствие боевых или аварийных повреждений корпуса. Живучестью оружия и технических средств называется их способность противостоять боевым и аварийным повреждениям, сохраняя и восстанавливая в возможной степени свои ТТХ. Защищенность личного состава корабля – это способность корабельных коллективных и индивидуальных средств защиты исключать или ослаблять воздействие на личный состав оружия противника, а также поражающих факторов, возникающих при повреждениях. 2

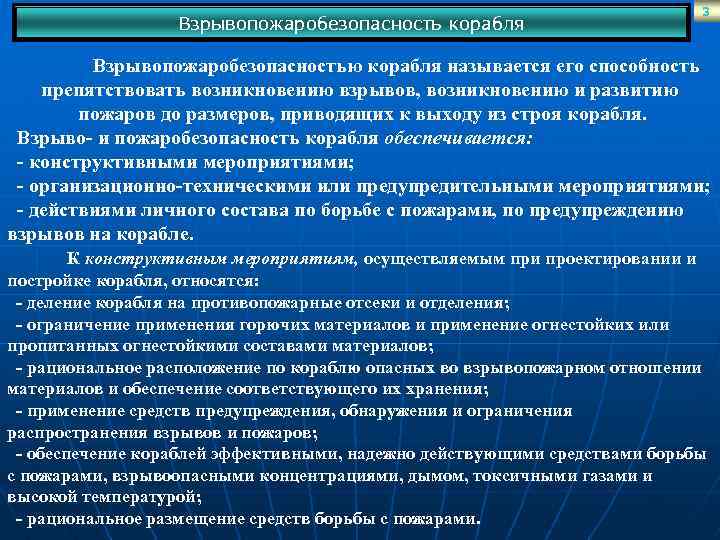

Взрывопожаробезопасность корабля 3 Взрывопожаробезопасностью корабля называется его способность препятствовать возникновению взрывов, возникновению и развитию пожаров до размеров, приводящих к выходу из строя корабля. Взрыво- и пожаробезопасность корабля обеспечивается: - конструктивными мероприятиями; - организационно-техническими или предупредительными мероприятиями; - действиями личного состава по борьбе с пожарами, по предупреждению взрывов на корабле. К конструктивным мероприятиям, осуществляемым при проектировании и постройке корабля, относятся: - деление корабля на противопожарные отсеки и отделения; - ограничение применения горючих материалов и применение огнестойких или пропитанных огнестойкими составами материалов; - рациональное расположение по кораблю опасных во взрывопожарном отношении материалов и обеспечение соответствующего их хранения; - применение средств предупреждения, обнаружения и ограничения распространения взрывов и пожаров; - обеспечение кораблей эффективными, надежно действующими средствами борьбы с пожарами, взрывоопасными концентрациями, дымом, токсичными газами и высокой температурой; - рациональное размещение средств борьбы с пожарами.

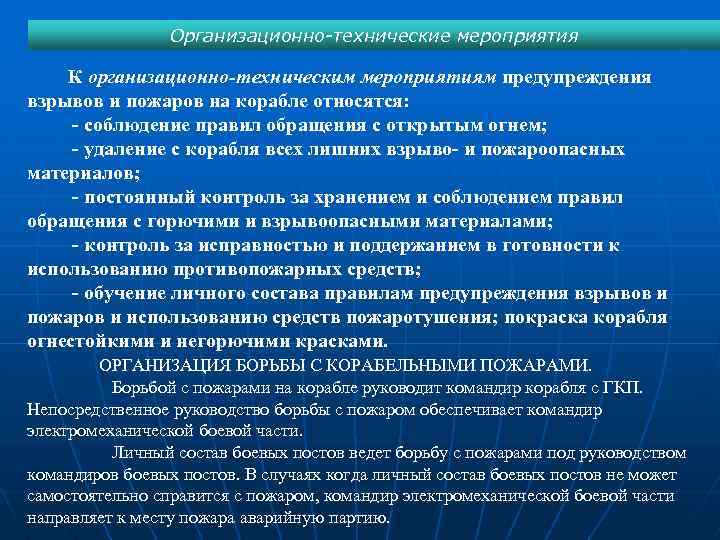

Организационно-технические мероприятия К организационно-техническим мероприятиям предупреждения взрывов и пожаров на корабле относятся: - соблюдение правил обращения с открытым огнем; - удаление с корабля всех лишних взрыво- и пожароопасных материалов; - постоянный контроль за хранением и соблюдением правил обращения с горючими и взрывоопасными материалами; - контроль за исправностью и поддержанием в готовности к использованию противопожарных средств; - обучение личного состава правилам предупреждения взрывов и пожаров и использованию средств пожаротушения; покраска корабля огнестойкими и негорючими красками. ОРГАНИЗАЦИЯ БОРЬБЫ С КОРАБЕЛЬНЫМИ ПОЖАРАМИ. Борьбой с пожарами на корабле руководит командир корабля с ГКП. Непосредственное руководство борьбы с пожаром обеспечивает командир электромеханической боевой части. Личный состав боевых постов ведет борьбу с пожарами под руководством командиров боевых постов. В случаях когда личный состав боевых постов не может самостоятельно справится с пожаром, командир электромеханической боевой части направляет к месту пожара аварийную партию.

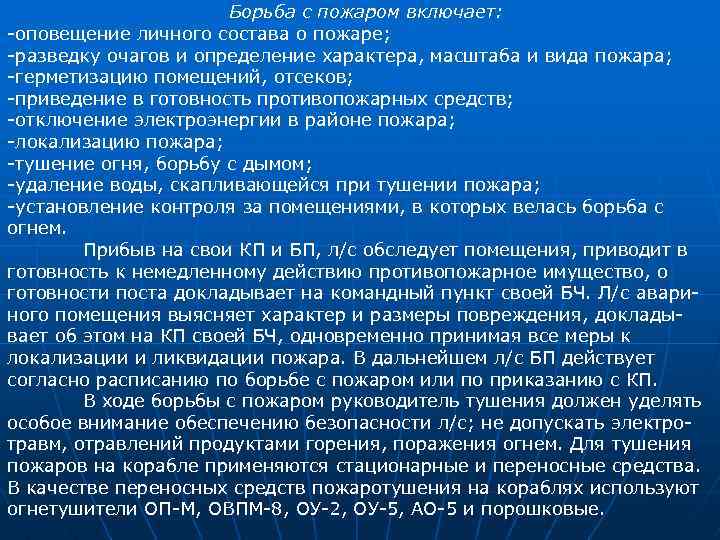

Борьба с пожаром включает: оповещение личного состава о пожаре; разведку очагов и определение характера, масштаба и вида пожара; герметизацию помещений, отсеков; приведение в готовность противопожарных средств; отключение электроэнергии в районе пожара; локализацию пожара; тушение огня, борьбу с дымом; удаление воды, скапливающейся при тушении пожара; установление контроля за помещениями, в которых велась борьба с огнем. Прибыв на свои КП и БП, л/с обследует помещения, приводит в готовность к немедленному действию противопожарное имущество, о готовности поста докладывает на командный пункт своей БЧ. Л/с авари ного помещения выясняет характер и размеры повреждения, доклады вает об этом на КП своей БЧ, одновременно принимая все меры к локализации и ликвидации пожара. В дальнейшем л/с БП действует согласно расписанию по борьбе с пожаром или по приказанию с КП. В ходе борьбы с пожаром руководитель тушения должен уделять особое внимание обеспечению безопасности л/с; не допускать электро травм, отравлений продуктами горения, поражения огнем. Для тушения пожаров на корабле применяются стационарные и переносные средства. В качестве переносных средств пожаротушения на кораблях используют огнетушители ОП М, ОВПМ 8, ОУ 2, ОУ 5, АО 5 и порошковые.

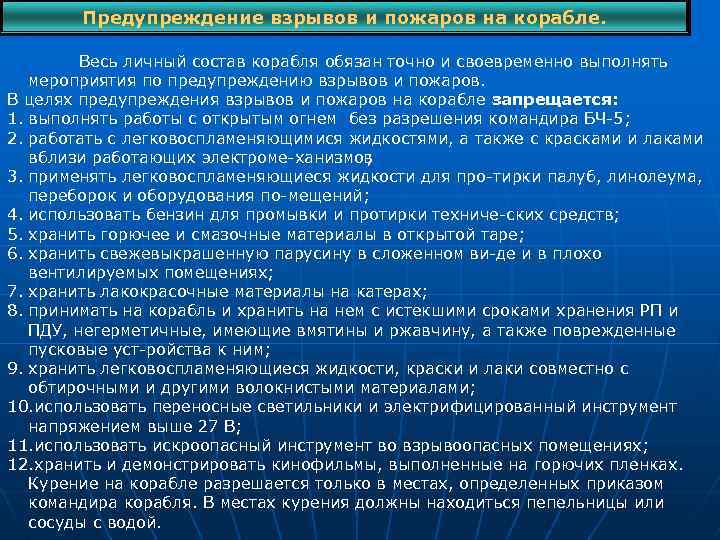

Предупреждение взрывов и пожаров на корабле. Весь личный состав корабля обязан точно и своевременно выполнять мероприятия по предупреждению взрывов и пожаров. В целях предупреждения взрывов и пожаров на корабле запрещается: 1. выполнять работы с открытым огнем без разрешения командира БЧ 5; 2. работать с легковоспламеняющимися жидкостями, а также с красками и лаками вблизи работающих электроме ханизмов ; 3. применять легковоспламеняющиеся жидкости для про тирки палуб, линолеума, переборок и оборудования по мещений; 4. использовать бензин для промывки и протирки техниче ских средств; 5. хранить горючее и смазочные материалы в открытой таре; 6. хранить свежевыкрашенную парусину в сложенном ви де и в плохо вентилируемых помещениях; 7. хранить лакокрасочные материалы на катерах; 8. принимать на корабль и хранить на нем с истекшими сроками хранения РП и ПДУ, негерметичные, имеющие вмятины и ржавчину, а также поврежденные пусковые уст ройства к ним; 9. хранить легковоспламеняющиеся жидкости, краски и лаки совместно с обтирочными и другими волокнистыми материалами; 10. использовать переносные светильники и электрифицированный инструмент напряжением выше 27 В; 11. использовать искроопасный инструмент во взрывоопасных помещениях; 12. хранить и демонстрировать кинофильмы, выполненные на горючих пленках. Курение на корабле разрешается только в местах, определенных приказом командира корабля. В местах курения должны находиться пепельницы или сосуды с водой.

Непотопляемость корабля. Непотопляемостью корабля называется его способность оставаться на плаву и не опрокидываться при повреждении и затоплении одного или нескольких отсеков, вследствие боевых или аварийных повреждений. Смысл непотопляемости заключается в том, что пока корабль не утратил плавучесть и остойчивость, он обладает непотопляемостью. Пример требований: при заполнении любых двух автономных отсеков высота надводного борта не должна быть менее 0, 8 м, крен не должен превосходить 8°, начальная остойчивость должна оставаться положительной. Непотопляемость в целом обеспечивается: конструктивными мероприятиями, осуществляемыми при постройке корабля; организационно техническими мероприятиями, проводимыми в течение всей его службы; действиями личного состава по борьбе за непотопляемость, ведущейся после получения кораблём повреждений. Мероприятия по конструктивному обеспечению непотопляемости корабля можно разделить на следующие три группы: 1. придание кораблю достаточных запасов плавучести, остойчивости, прочности и бескреновости; 2. конструктивное ограничение потерь запаса плавучести и остойчивости при повреждении корабля; 3. конструктивное и материально техническое обеспечение борьбы за непотопляемость.

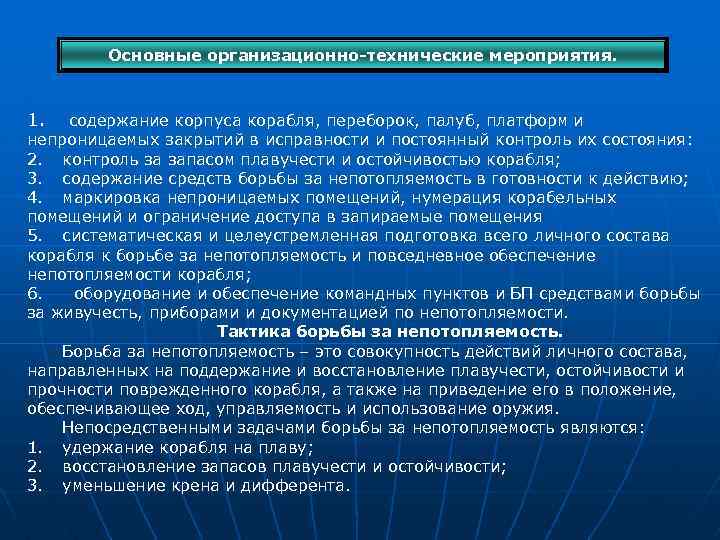

Основные организационно технические мероприятия. 1. содержание корпуса корабля, переборок, палуб, платформ и непроницаемых закрытий в исправности и постоянный контроль их состояния: 2. контроль за запасом плавучести и остойчивостью корабля; 3. содержание средств борьбы за непотопляемость в готовности к действию; 4. маркировка непроницаемых помещений, нумерация корабельных помещений и ограничение доступа в запираемые помещения 5. систематическая и целеустремленная подготовка всего личного состава корабля к борьбе за непотопляемость и повседневное обеспечение непотопляемости корабля; 6. оборудование и обеспечение командных пунктов и БП средствами борьбы за живучесть, приборами и документацией по непотопляемости. Тактика борьбы за непотопляемость. Борьба за непотопляемость – это совокупность действий личного состава, направленных на поддержание и восстановление плавучести, остойчивости и прочности поврежденного корабля, а также на приведение его в положение, обеспечивающее ход, управляемость и использование оружия. Непосредственными задачами борьбы за непотопляемость являются: 1. удержание корабля на плаву; 2. восстановление запасов плавучести и остойчивости; 3. уменьшение крена и дифферента.

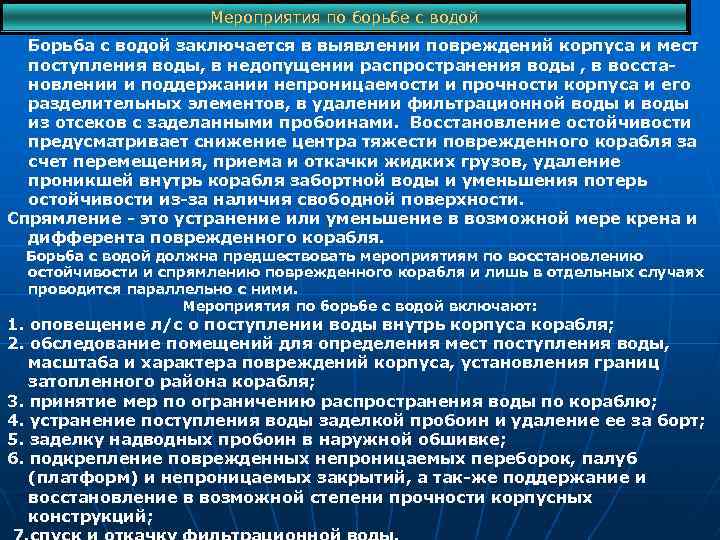

Мероприятия по борьбе с водой Борьба с водой заключается в выявлении повреждений корпуса и мест поступления воды, в недопущении распространения воды , в восста новлении и поддержании непроницаемости и прочности корпуса и его разделительных элементов, в удалении фильтрационной воды из отсеков с заделанными пробоинами. Восстановление остойчивости предусматривает снижение центра тяжести поврежденного корабля за счет перемещения, приема и откачки жидких грузов, удаление проникшей внутрь корабля забортной воды и уменьшения потерь остойчивости из за наличия свободной поверхности. Спрямление это устранение или уменьшение в возможной мере крена и дифферента поврежденного корабля. Борьба с водой должна предшествовать мероприятиям по восстановлению остойчивости и спрямлению поврежденного корабля и лишь в отдельных случаях проводится параллельно с ними. Мероприятия по борьбе с водой включают: 1. оповещение л/с о поступлении воды внутрь корпуса корабля; 2. обследование помещений для определения мест поступления воды, масштаба и характера повреждений корпуса, установления границ затопленного района корабля; 3. принятие мер по ограничению распространения воды по кораблю; 4. устранение поступления воды заделкой пробоин и удаление ее за борт; 5. заделку надводных пробоин в наружной обшивке; 6. подкрепление поврежденных непроницаемых переборок, палуб (платформ) и непроницаемых закрытий, а так же поддержание и восстановление в возможной степени прочности корпусных конструкций;

Первичные мероприятия по борьбе с водой 1. Каждый офицер, мичман, старшина, матрос на К должен уметь: доложить о поступлении воды и ходе борьбы с ней на ГКП, ДК (вахтенному офицеру), а также на свой КП и в ПЭЖ; определить затопление смежного отсека (помещения) по различным признакам (простукиванием, по отпотеванию, по выходу воздуха из воздушных труб, по фильтрации и т. д. ); подкрепить переборку, дверь, крышку люка и горловины, поставить щит на пробоину; устранить фильтрацию воды через различные неплотности, трещины и разошедшиеся швы разными способами (обжатием сальников, уплотнением свинцом, проконопачиванием); заделать выше и ниже ватерлинии пробоину в корпусе корабля, рваную щель с помощью различных средств (щитов, мешков с паклей, матрацев, подушек, клиньев и др. ). 2 Каждый офицер, мичман, старшина, матрос на своем БП, КП, в кубрике, заведуемых помещениях должен уметь: приготовить и ввести в действие водоотливную и осушительную системы, а также переносные водоотливные и осушительные средства; использовать средства для спуска воды в нижние и перепуска воды в смежные помещения. 3. Каждый офицер, мичман, старшина, кроме того, должен уметь руководить действиями л/с по борьбе с водой на рубежах обороны в районе своего боевого поста, командного пункта, заведуемых помещениях, смежных с ними помещениях и вблизи них.

Живучесть оружия и технических средств Живучестью оружия и технических средств называется их способность противостоять боевым и аварийным повреждениям, сохраняя и восстанавливая в возможной степени свои тактико технические характеристики. Технические средства корабля представляют собой сложный комплекс взаимосвязанных инженерных средств: энергетического оборудования, механизмов, систем, приборов и других элементов. Технические средства обеспечивают: движение и маневрирование корабля на всех режимах; использование и устойчивое функционирование боевых средств; снабжение корабельных потребителей всеми видами энергии; живучесть корабля при различных состояниях и готовностях; условия для эксплуатации оборудования и жизнедеятельности личного состава. Боеспособность и живучесть корабля наиболее чувствительны к нарушению работоспособности таких технических средств, как главная энергетическая установка, электроэнергетическая установка, рулевое устройство, системы обеспечения непотопляемости и взрыво и пожаробезопасности корабля. Живучесть оружия и технических средств обеспечивается: конструктивными мероприятиями; организационно техническими мероприятиями; действиями личного состава по поддержанию и восстановлению работоспособности технических средств при отказах и повреждениях.

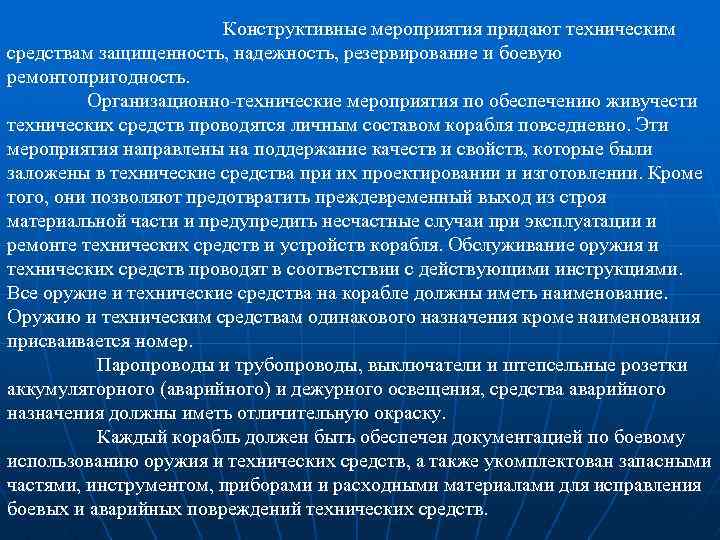

Конструктивные мероприятия придают техническим средствам защищенность, надежность, резервирование и боевую ремонтопригодность. Организационно технические мероприятия по обеспечению живучести технических средств проводятся личным составом корабля повседневно. Эти мероприятия направлены на поддержание качеств и свойств, которые были заложены в технические средства при их проектировании и изготовлении. Кроме того, они позволяют предотвратить преждевременный выход из строя материальной части и предупредить несчастные случаи при эксплуатации и ремонте технических средств и устройств корабля. Обслуживание оружия и технических средств проводят в соответствии с действующими инструкциями. Все оружие и технические средства на корабле должны иметь наименование. Оружию и техническим средствам одинакового назначения кроме наименования присваивается номер. Паропроводы и трубопроводы, выключатели и штепсельные розетки аккумуляторного (аварийного) и дежурного освещения, средства аварийного назначения должны иметь отличительную окраску. Каждый корабль должен быть обеспечен документацией по боевому использованию оружия и технических средств, а также укомплектован запасными частями, инструментом, приборами и расходными материалами для исправления боевых и аварийных повреждений технических средств.

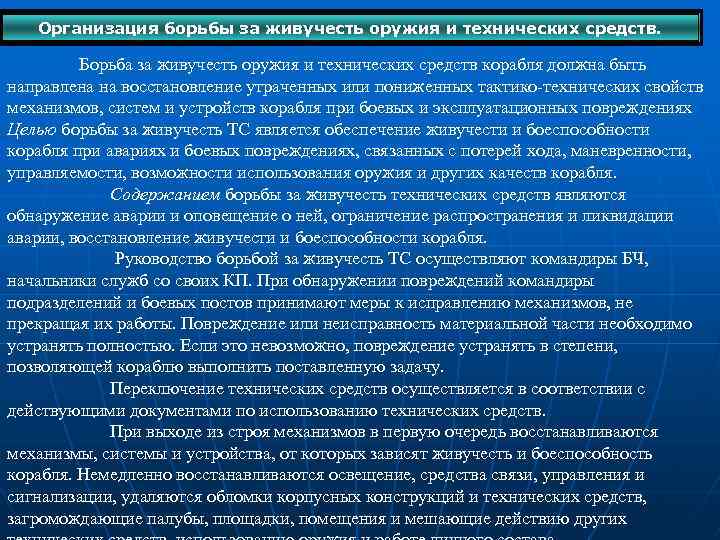

Организация борьбы за живучесть оружия и технических средств. Борьба за живучесть оружия и технических средств корабля должна быть направлена на восстановление утраченных или пониженных тактико технических свойств механизмов, систем и устройств корабля при боевых и эксплуатационных повреждениях Целью борьбы за живучесть ТС является обеспечение живучести и боеспособности корабля при авариях и боевых повреждениях, связанных с потерей хода, маневренности, управляемости, возможности использования оружия и других качеств корабля. Содержанием борьбы за живучесть технических средств являются обнаружение аварии и оповещение о ней, ограничение распространения и ликвидации аварии, восстановление живучести и боеспособности корабля. Руководство борьбой за живучесть ТС осуществляют командиры БЧ, начальники служб со своих КП. При обнаружении повреждений командиры подразделений и боевых постов принимают меры к исправлению механизмов, не прекращая их работы. Повреждение или неисправность материальной части необходимо устранять полностью. Если это невозможно, повреждение устранять в степени, позволяющей кораблю выполнить поставленную задачу. Переключение технических средств осуществляется в соответствии с действующими документами по использованию технических средств. При выходе из строя механизмов в первую очередь восстанавливаются механизмы, системы и устройства, от которых зависят живучесть и боеспособность корабля. Немедленно восстанавливаются освещение, средства связи, управления и сигнализации, удаляются обломки корпусных конструкций и технических средств, загромождающие палубы, площадки, помещения и мешающие действию других

Борьба за живучесть технических средств предусматривает действия личного состава, выполняемые без приказания и по приказанию. К действиям, выполняемым без приказания, относятся: отключение поврежденных механизмов, систем и устройств; включение резервных (дублирующих) механизмов для использования в бою оружия и сохранения заданного режима работы основных технических средств; изменение режима работы технических средств в целях обеспечения использования оружия, хода и управляемости корабля. Действия личного состава, выполняемые по приказанию: остановка главных двигателей; переход на резервные средства управления кораблем; отключение технических средств, обеспечивающих использование оружия, ход и управляемость корабля, если возникла угроза выхода из строя. О всех переключениях технических средств, выполняемых личным составом при повреждениях или при необходимости таких переключений, командир БП или старший по должности немедленно докладывает по команде.

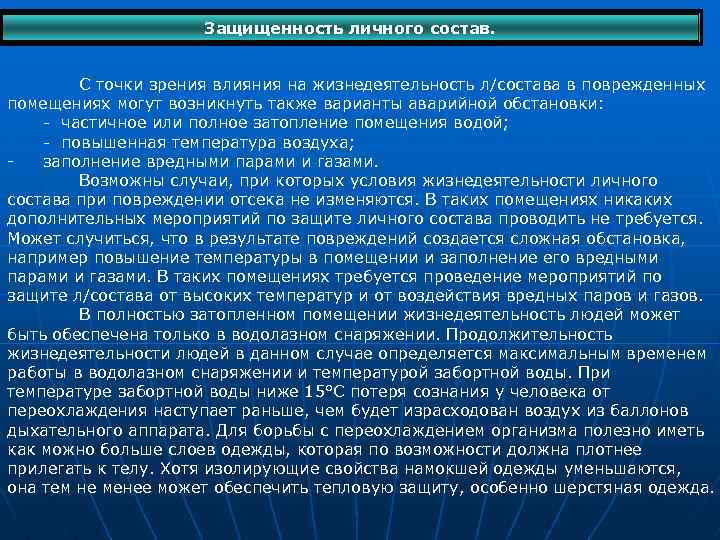

Защищенность личного состав. С точки зрения влияния на жизнедеятельность л/состава в поврежденных помещениях могут возникнуть также варианты аварийной обстановки: частичное или полное затопление помещения водой; повышенная температура воздуха; заполнение вредными парами и газами. Возможны случаи, при которых условия жизнедеятельности личного состава при повреждении отсека не изменяются. В таких помещениях никаких дополнительных мероприятий по защите личного состава проводить не требуется. Может случиться, что в результате повреждений создается сложная обстановка, например повышение температуры в помещении и заполнение его вредными парами и газами. В таких помещениях требуется проведение мероприятий по защите л/состава от высоких температур и от воздействия вредных паров и газов. В полностью затопленном помещении жизнедеятельность людей может быть обеспечена только в водолазном снаряжении. Продолжительность жизнедеятельности людей в данном случае определяется максимальным временем работы в водолазном снаряжении и температурой забортной воды. При температуре забортной воды ниже 15°С потеря сознания у человека от переохлаждения наступает раньше, чем будет израсходован воздух из баллонов дыхательного аппарата. Для борьбы с переохлаждением организма полезно иметь как можно больше слоев одежды, которая по возможности должна плотнее прилегать к телу. Хотя изолирующие свойства намокшей одежды уменьшаются, она тем не менее может обеспечить тепловую защиту, особенно шерстяная одежда.

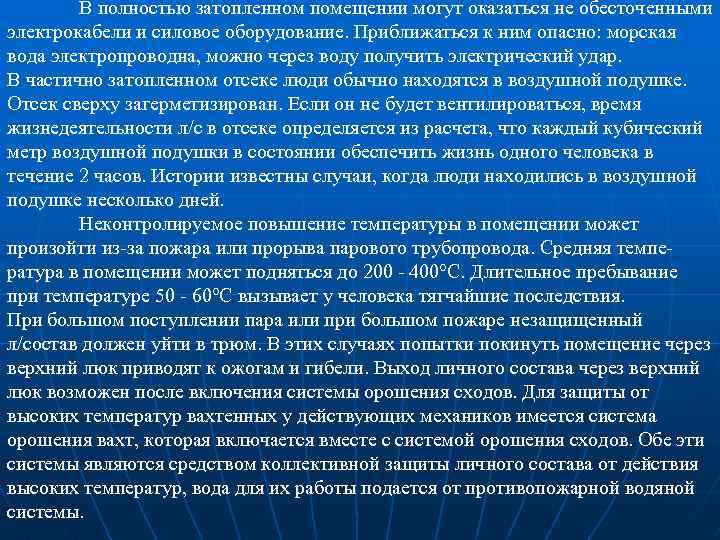

В полностью затопленном помещении могут оказаться не обесточенными электрокабели и силовое оборудование. Приближаться к ним опасно: морская вода электропроводна, можно через воду получить электрический удар. В частично затопленном отсеке люди обычно находятся в воздушной подушке. Отсек сверху загерметизирован. Если он не будет вентилироваться, время жизнедеятельности л/с в отсеке определяется из расчета, что каждый кубический метр воздушной подушки в состоянии обеспечить жизнь одного человека в течение 2 часов. Истории известны случаи, когда люди находились в воздушной подушке несколько дней. Неконтролируемое повышение температуры в помещении может произойти из за пожара или прорыва парового трубопровода. Средняя темпе ратура в помещении может подняться до 200 400°С. Длительное пребывание при температуре 50 60°С вызывает у человека тягчайшие последствия. При большом поступлении пара или при большом пожаре незащищенный л/состав должен уйти в трюм. В этих случаях попытки покинуть помещение через верхний люк приводят к ожогам и гибели. Выход личного состава через верхний люк возможен после включения системы орошения сходов. Для защиты от высоких температур вахтенных у действующих механиков имеется система орошения вахт, которая включается вместе с системой орошения сходов. Обе эти системы являются средством коллективной защиты личного состава от действия высоких температур, вода для их работы подается от противопожарной водяной системы.

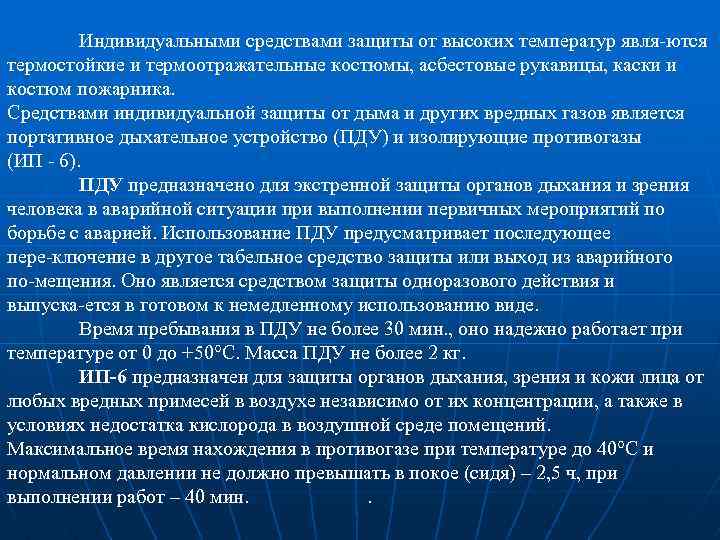

Индивидуальными средствами защиты от высоких температур явля ются термостойкие и термоотражательные костюмы, асбестовые рукавицы, каски и костюм пожарника. Средствами индивидуальной защиты от дыма и других вредных газов является портативное дыхательное устройство (ПДУ) и изолирующие противогазы (ИП 6). ПДУ предназначено для экстренной защиты органов дыхания и зрения человека в аварийной ситуации при выполнении первичных мероприятий по борьбе с аварией. Использование ПДУ предусматривает последующее пере ключение в другое табельное средство защиты или выход из аварийного по мещения. Оно является средством защиты одноразового действия и выпуска ется в готовом к немедленному использованию виде. Время пребывания в ПДУ не более 30 мин. , оно надежно работает при температуре от 0 до +50°С. Масса ПДУ не более 2 кг. ИП-6 предназначен для защиты органов дыхания, зрения и кожи лица от любых вредных примесей в воздухе независимо от их концентрации, а также в условиях недостатка кислорода в воздушной среде помещений. Максимальное время нахождения в противогазе при температуре до 40°С и нормальном давлении не должно превышать в покое (сидя) – 2, 5 ч, при выполнении работ – 40 мин. .

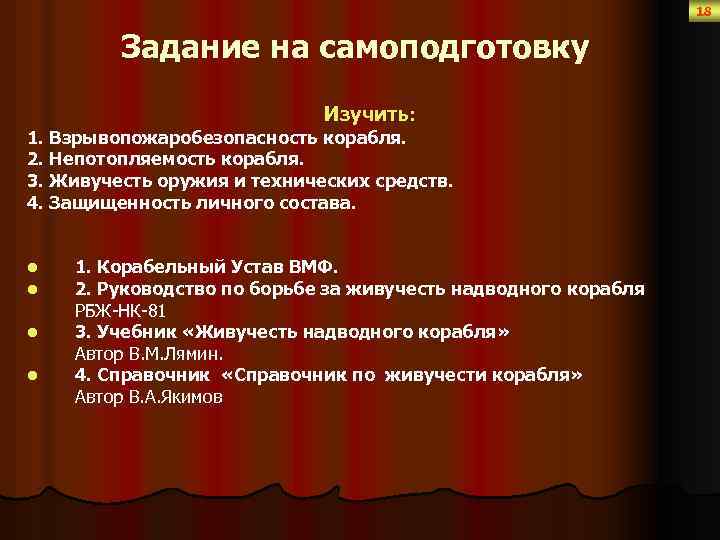

18 Задание на самоподготовку Изучить: 1. Взрывопожаробезопасность корабля. 2. Непотопляемость корабля. 3. Живучесть оружия и технических средств. 4. Защищенность личного состава. l l 1. Корабельный Устав ВМФ. 2. Руководство по борьбе за живучесть надводного корабля РБЖ-НК-81 3. Учебник «Живучесть надводного корабля» Автор В. М. Лямин. 4. Справочник «Справочник по живучести корабля» Автор В. А. Якимов
