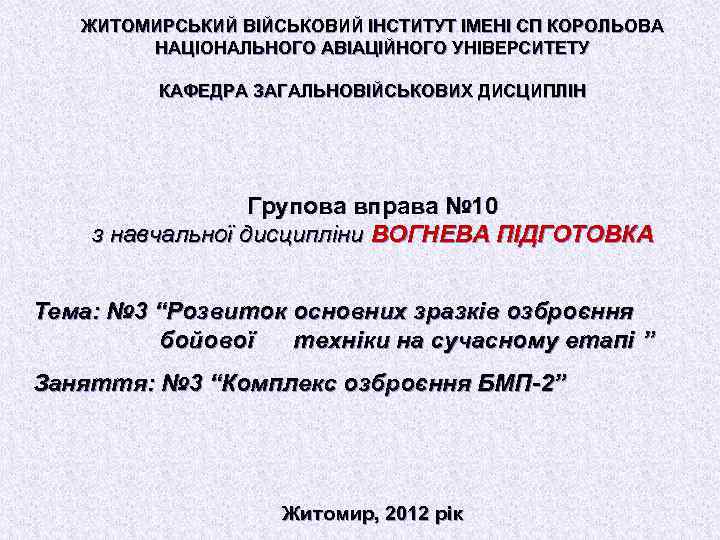

ЖИТОМИРСЬКИЙ ВІЙСЬКОВИЙ ІНСТИТУТ ІМЕНІ СП КОРОЛЬОВА НАЦІОНАЛЬНОГО АВІАЦІЙНОГО УНІВЕРСИТЕТУ КАФЕДРА ЗАГАЛЬНОВІЙСЬКОВИХ ДИСЦИПЛІН Групова вправа № 10 з навчальної дисципліни ВОГНЕВА ПІДГОТОВКА Тема: № 3 “Розвиток основних зразків озброєння бойової техніки на сучасному етапі ” Заняття: № 3 “Комплекс озброєння БМП-2” Житомир, 2012 рік

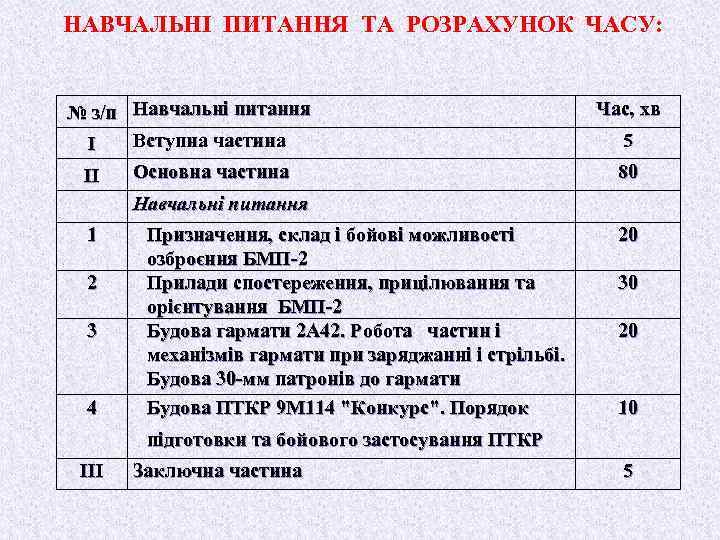

НАВЧАЛЬНІ ПИТАННЯ ТА РОЗРАХУНОК ЧАСУ: № з/п Навчальні питання Вступна частина І ІІ Основна частина Час, хв 5 80 Навчальні питання 1 2 3 4 Призначення, склад і бойові можливості озброєння БМП-2 Прилади спостереження, прицілювання та орієнтування БМП-2 Будова гармати 2 А 42. Робота частин і механізмів гармати при заряджанні і стрільбі. Будова 30 -мм патронів до гармати Будова ПТКР 9 М 114 "Конкурс". Порядок 20 30 20 10 підготовки та бойового застосування ПТКР ІІІ Заключна частина 5

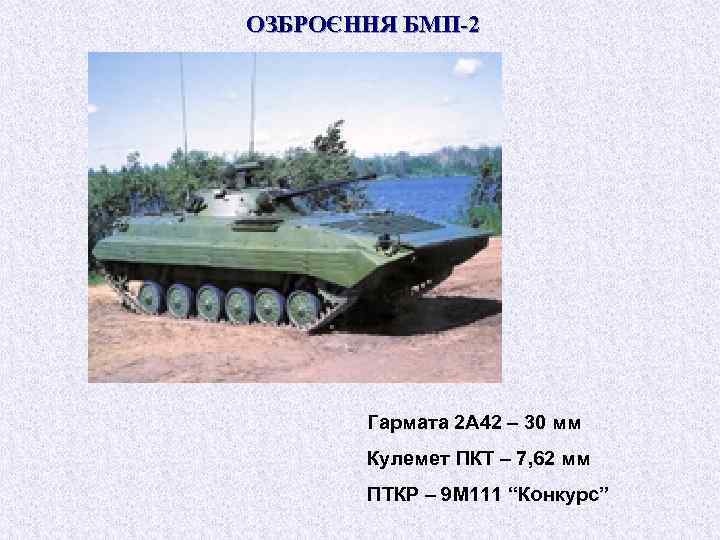

ОЗБРОЄННЯ БМП-2 Гармата 2 А 42 – 30 мм Кулемет ПКТ – 7, 62 мм ПТКР – 9 М 111 “Конкурс”

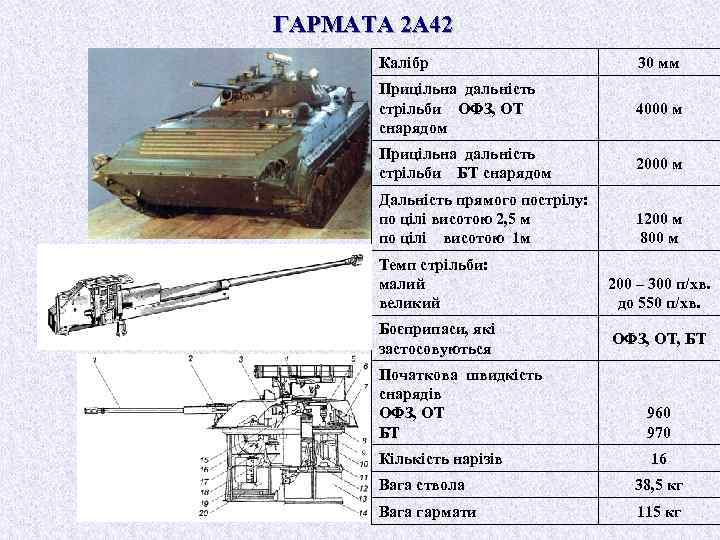

ГАРМАТА 2 А 42 Калібр 30 мм Прицільна дальність стрільби ОФЗ, ОТ снарядом 4000 м Прицільна дальність стрільби БТ снарядом 2000 м Дальність прямого пострілу: по цілі висотою 2, 5 м по цілі висотою 1 м Темп стрільби: малий великий Боєприпаси, які застосовуються 1200 м 800 м 200 – 300 п/хв. до 550 п/хв. ОФЗ, ОТ, БТ Початкова швидкість снарядів ОФЗ, ОТ БТ 960 970 Кількість нарізів 16 Вага ствола 38, 5 кг Вага гармати 115 кг

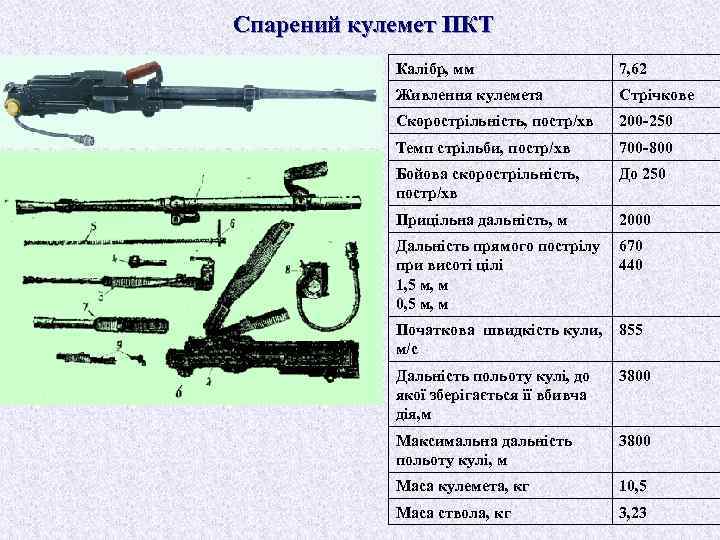

Спарений кулемет ПКТ Калібр, мм 7, 62 Живлення кулемета Стрічкове Скорострільність, постр/хв 200 -250 Темп стрільби, постр/хв 700 -800 Бойова скорострільність, постр/хв До 250 Прицільна дальність, м 2000 Дальність прямого пострілу при висоті цілі 1, 5 м, м 0, 5 м, м 670 440 Початкова швидкість кули, м/с 855 Дальність польоту кулі, до якої зберігається її вбивча дія, м 3800 Максимальна дальність польоту кулі, м 3800 Маса кулемета, кг 10, 5 Маса ствола, кг 3, 23

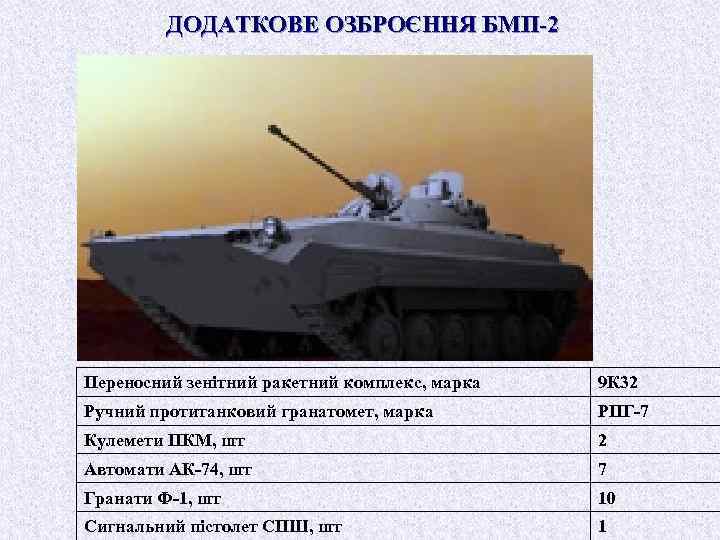

ДОДАТКОВЕ ОЗБРОЄННЯ БМП-2 Переносний зенітний ракетний комплекс, марка 9 К 32 Ручний протитанковий гранатомет, марка РПГ-7 Кулемети ПКМ, шт 2 Автомати АК-74, шт 7 Гранати Ф-1, шт 10 Сигнальний пістолет СПШ, шт 1

БОЄКОМПЛЕКТ БМП-2 30 мм патрони до гармати, у т. ч. : БТ………………………. ОТ……………………… ОФЗ………………………. 500 160 68 272 ПТКР 4 Патрони до спареного кулемету, шт 2000 Патрони до бортових кулеметів ПК, шт 2040 Гранати ПГ-7 В, шт 5 Ручні гранати Ф-1, шт 10 Сигнальні ракети до пістолета, шт 12

РОЗМІЩЕННЯ БОЄКОМПЛЕКТУ БМП-2 1 – магазини ПКТ; 2 – сумки з сигнальними патронами до пістолету СПШ; 3 – кобура з пістолетом СПШ; 4 – укладка на 4 коробки по 200 патронів до кулемету ПКМ; 5 – укладка на 3 ракети 9 М 113 (9 М 111 М); 6 – укладка на одну ракету 9 М 113 (9 М 111 М); 7 – магазини системи живлення гармати 2 А 42; 8 – коробка на 200 патронів до кулемету ПКМ; 9 – коробка на 1080 патронів до автомату АК-74 або 700 (660) патронів до автомату АКМ; 10 – укладка для 12 гранат Ф-1; 11 – сумка на 2 постріли до гранатомету РПГ-7 В; 12 – сумка на 3 постріли до гранатомету РПГ-7 В; 13 – коробка на 100 патронів до кулемету ПКМ; 14 – укладка ЗРК 9 К 34 (РПГ-7 В); 15 – коробка на 100 патронів до кулемету ПКМ; 16 – коробка на 100 патронів до кулемету ПКМ; 17 – коробка на 440 (420) патронів до кулемету ПКМ; 18 – коробка на 100 патронів до кулемету ПКМ.

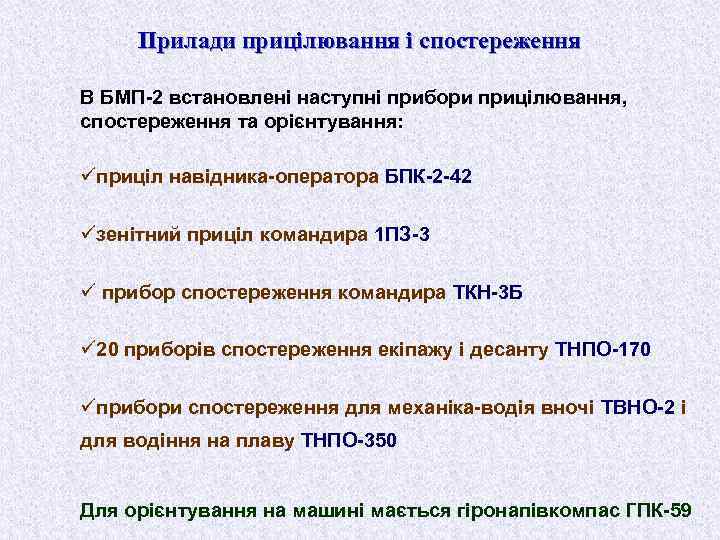

Прилади прицілювання і спостереження В БМП-2 встановлені наступні прибори прицілювання, спостереження та орієнтування: üприціл навідника-оператора БПК-2 -42 üзенітний приціл командира 1 ПЗ-3 ü прибор спостереження командира ТКН-3 Б ü 20 приборів спостереження екіпажу і десанту ТНПО-170 üприбори спостереження для механіка-водія вночі ТВНО-2 і для водіння на плаву ТНПО-350 Для орієнтування на машині мається гіронапівкомпас ГПК-59

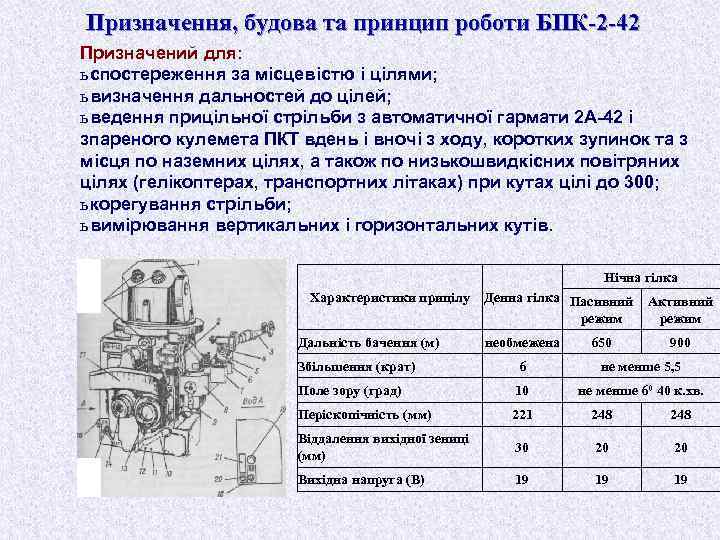

Призначення, будова та принцип роботи БПК-2 -42 Призначений для: ь спостереження за місцевістю і цілями; ь визначення дальностей до цілей; ь ведення прицільної стрільби з автоматичної гармати 2 А-42 і зпареного кулемета ПКТ вдень і вночі з ходу, коротких зупинок та з місця по наземних цілях, а також по низькошвидкісних повітряних цілях (гелікоптерах, транспортних літаках) при кутах цілі до 300; ь корегування стрільби; ь вимірювання вертикальних і горизонтальних кутів. Нічна гілка Характеристики прицілу Дальність бачення (м) Денна гілка Пасивний режим необмежена 650 Активний режим 900 Збільшення (крат) 6 не менше 5, 5 Поле зору (град) 10 не менше 60 40 к. хв. Періскопічність (мм) 221 248 Віддалення вихідної зениці (мм) 30 20 20 Вихідна напруга (В) 19 19 19

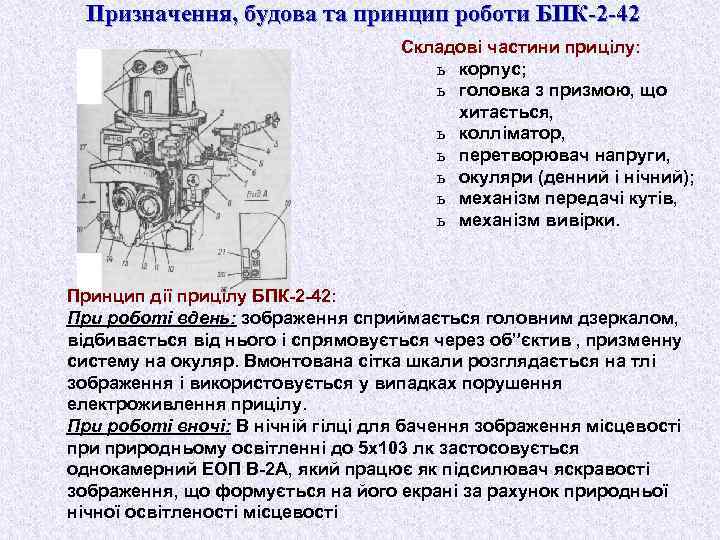

Призначення, будова та принцип роботи БПК-2 -42 Складові частини прицілу: ь корпус; ь головка з призмою, що хитається, ь колліматор, ь перетворювач напруги, ь окуляри (денний і нічний); ь механізм передачі кутів, ь механізм вивірки. Принцип дії прицілу БПК-2 -42: При роботі вдень: зображення сприймається головним дзеркалом, відбивається від нього і спрямовується через об”єктив , призменну систему на окуляр. Вмонтована сітка шкали розглядається на тлі зображення і використовується у випадках порушення електроживлення прицілу. При роботі вночі: В нічній гілці для бачення зображення місцевості природньому освітленні до 5 х103 лк застосовується однокамерний ЕОП В-2 А, який працює як підсилювач яскравості зображення, що формується на його екрані за рахунок природньої нічної освітленості місцевості

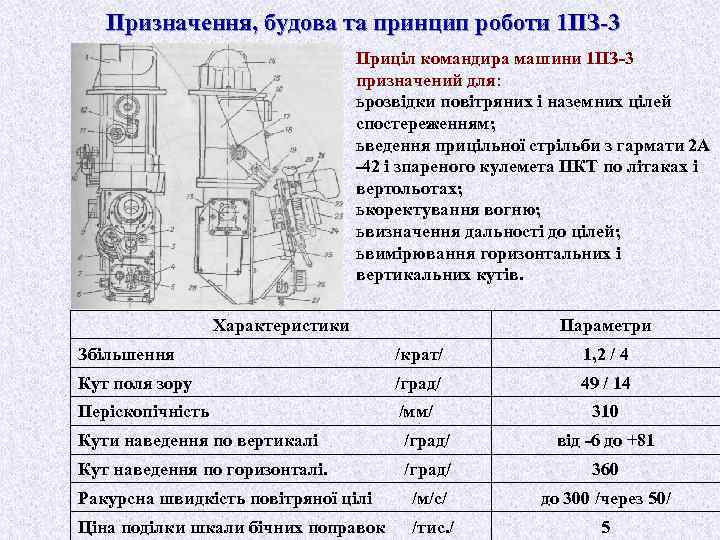

Призначення, будова та принцип роботи 1 ПЗ-3 Приціл командира машини 1 ПЗ-3 призначений для: ь розвідки повітряних і наземних цілей спостереженням; ь ведення прицільної стрільби з гармати 2 А -42 і зпареного кулемета ПКТ по літаках і вертольотах; ь коректування вогню; ь визначення дальності до цілей; ь вимірювання горизонтальних і вертикальних кутів. Характеристики Параметри Збільшення /крат/ 1, 2 / 4 Кут поля зору /град/ 49 / 14 Періскопічність /мм/ 310 Кути наведення по вертикалі /град/ від -6 до +81 Кут наведення по горизонталі. /град/ 360 Ракурсна швидкість повітряної цілі /м/с/ до 300 /через 50/ Ціна поділки шкали бічних поправок /тис. / 5

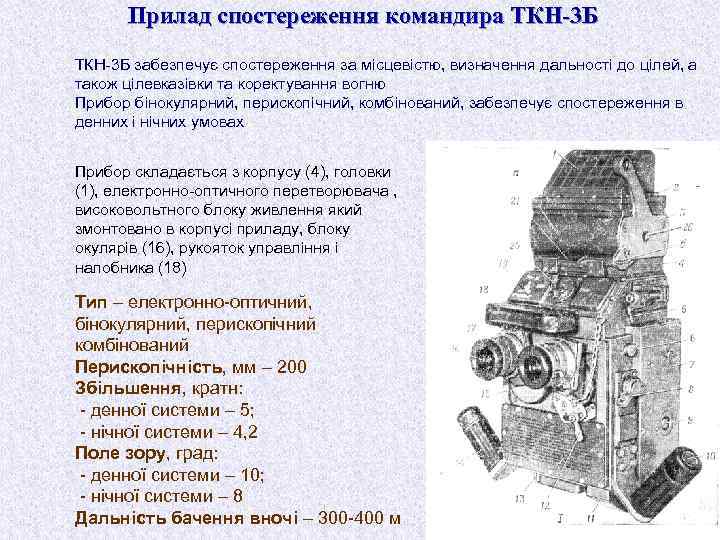

Прилад спостереження командира ТКН-3 Б забезпечує спостереження за місцевістю, визначення дальності до цілей, а також цілевказівки та коректування вогню Прибор бінокулярний, перископічний, комбінований, забезпечує спостереження в денних і нічних умовах Прибор складається з корпусу (4), головки (1), електронно-оптичного перетворювача , високовольтного блоку живлення який змонтовано в корпусі приладу, блоку окулярів (16), рукояток управління і налобника (18) Тип – електронно-оптичний, бінокулярний, перископічний комбінований Перископічність, мм – 200 Збільшення, кратн: - денної системи – 5; - нічної системи – 4, 2 Поле зору, град: - денної системи – 10; - нічної системи – 8 Дальність бачення вночі – 300 -400 м

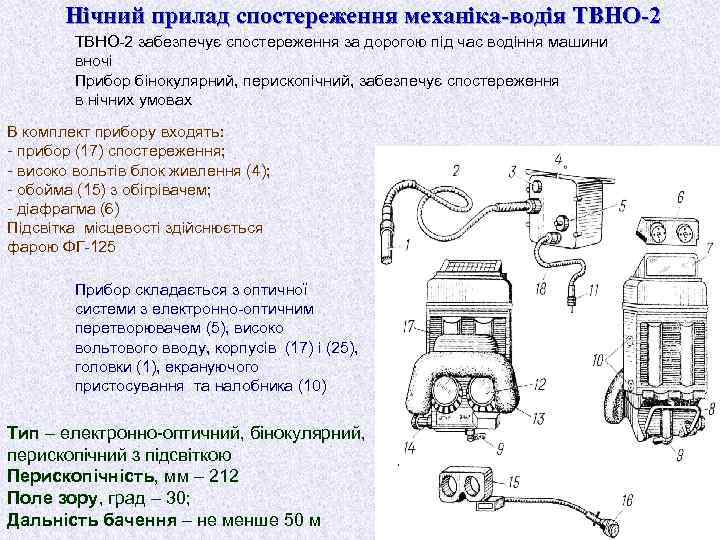

Нічний прилад спостереження механіка-водія ТВНО-2 забезпечує спостереження за дорогою під час водіння машини вночі Прибор бінокулярний, перископічний, забезпечує спостереження в нічних умовах В комплект прибору входять: - прибор (17) спостереження; - високо вольтів блок живлення (4); - обойма (15) з обігрівачем; - діафрагма (6) Підсвітка місцевості здійснюється фарою ФГ-125 Прибор складається з оптичної системи з електронно-оптичним перетворювачем (5), високо вольтового вводу, корпусів (17) і (25), головки (1), екрануючого пристосування та налобника (10) Тип – електронно-оптичний, бінокулярний, перископічний з підсвіткою Перископічність, мм – 212 Поле зору, град – 30; Дальність бачення – не менше 50 м

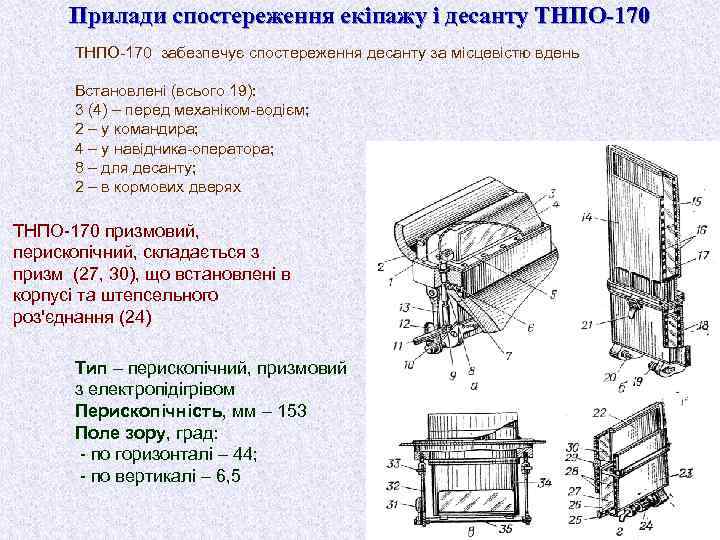

Прилади спостереження екіпажу і десанту ТНПО-170 забезпечує спостереження десанту за місцевістю вдень Встановлені (всього 19): 3 (4) – перед механіком-водієм; 2 – у командира; 4 – у навідника-оператора; 8 – для десанту; 2 – в кормових дверях ТНПО-170 призмовий, перископічний, складається з призм (27, 30), що встановлені в корпусі та штепсельного роз'єднання (24) Тип – перископічний, призмовий з електропідігрівом Перископічність, мм – 153 Поле зору, град: - по горизонталі – 44; - по вертикалі – 6, 5

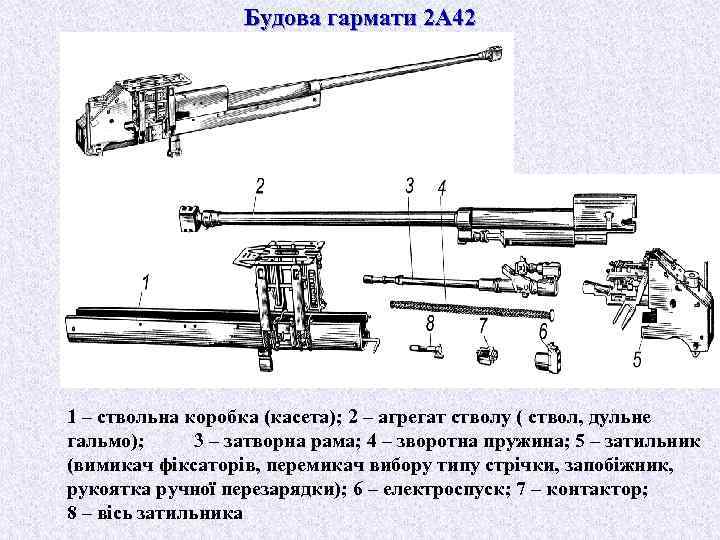

Будова гармати 2 А 42 1 – ствольна коробка (касета); 2 – агрегат стволу ( ствол, дульне гальмо); 3 – затворна рама; 4 – зворотна пружина; 5 – затильник (вимикач фіксаторів, перемикач вибору типу стрічки, запобіжник, рукоятка ручної перезарядки); 6 – електроспуск; 7 – контактор; 8 – вісь затильника

Призначення, будова 30 мм патронів Патрон з БТ снарядом Патрон з ОФЗ снарядом

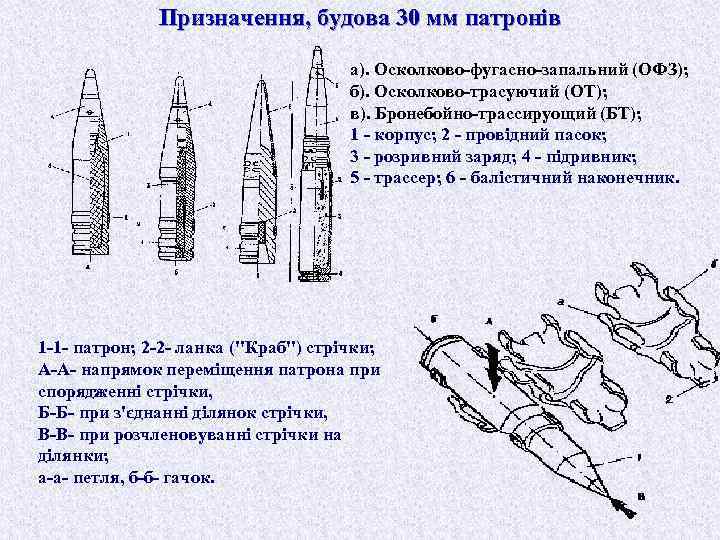

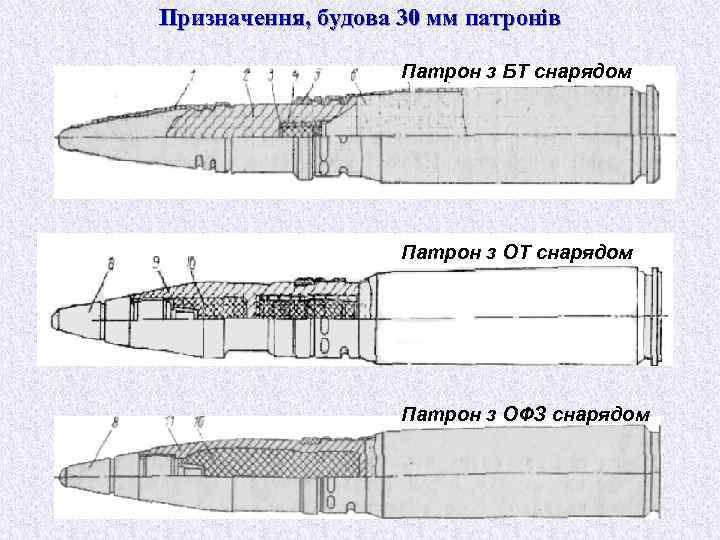

Призначення, будова 30 мм патронів а). Осколково-фугасно-запальний (ОФЗ); б). Осколково-трасуючий (ОТ); в). Бронебойно-трассируощий (БТ); 1 - корпус; 2 - провідний пасок; 3 - розривний заряд; 4 - підривник; 5 - трассер; 6 - балістичний наконечник. 1 -1 - патрон; 2 -2 - ланка ("Краб") стрічки; А-А- напрямок переміщення патрона при спорядженні стрічки, Б-Б- при з'єднанні ділянок стрічки, В-В- при розчленовуванні стрічки на ділянки; а-а- петля, б-б- гачок.

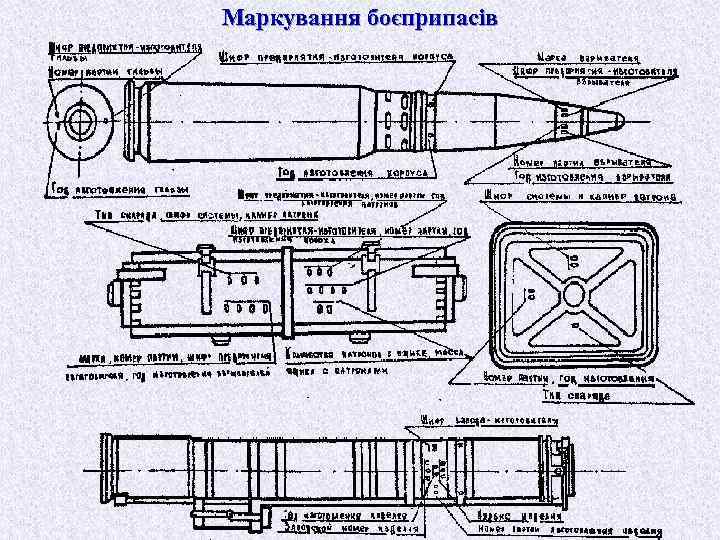

Маркування боєприпасів

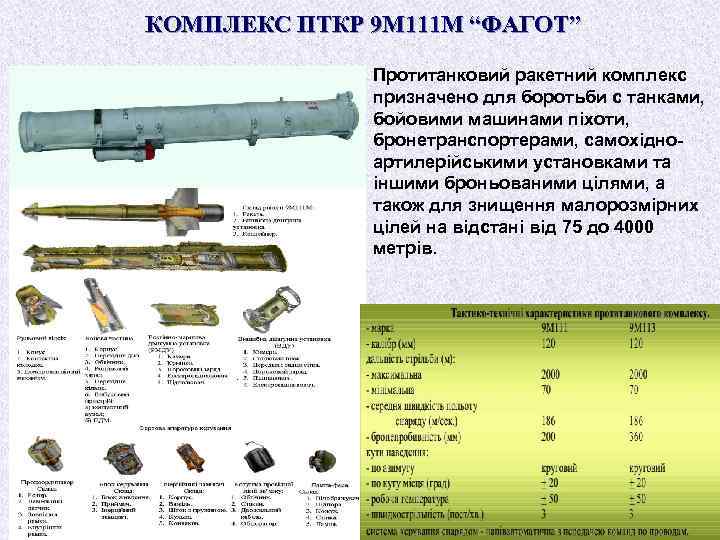

КОМПЛЕКС ПТКР 9 М 111 М “ФАГОТ” Протитанковий ракетний комплекс призначено для боротьби с танками, бойовими машинами піхоти, бронетранспортерами, самохідноартилерійськими установками та іншими броньованими цілями, а також для знищення малорозмірних цілей на відстані від 75 до 4000 метрів.

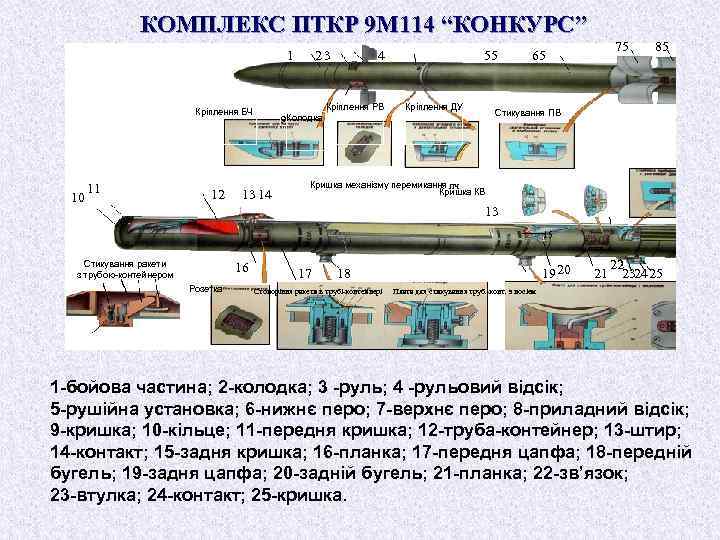

КОМПЛЕКС ПТКР 9 М 114 “КОНКУРС” 1 Кріплення БЧ 10 11 12 23 9 Колодка 13 14 4 Кріплення РВ 55 Кріплення ДУ 65 75 85 Стикування ПВ Кришка механізму перемикання ЛЧ Кришка КВ 13 15 Стикування ракети з трубою-контейнером 16 Розетка 17 19 20 18 Стопоріння ракети в трубі-контейнері 22 21 2324 25 Плата для стикування труб. -конт. з носієм 1 -бойова частина; 2 -колодка; 3 -руль; 4 -рульовий відсік; 5 -рушійна установка; 6 -нижнє перо; 7 -верхнє перо; 8 -приладний відсік; 9 -кришка; 10 -кільце; 11 -передня кришка; 12 -труба-контейнер; 13 -штир; 14 -контакт; 15 -задня кришка; 16 -планка; 17 -передня цапфа; 18 -передній бугель; 19 -задня цапфа; 20 -задній бугель; 21 -планка; 22 -зв’язок; 23 -втулка; 24 -контакт; 25 -кришка.
