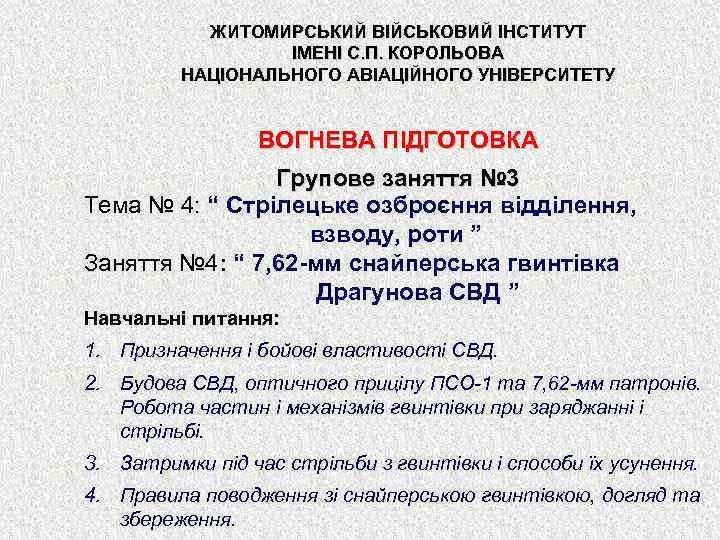

ЖИТОМИРСЬКИЙ ВІЙСЬКОВИЙ ІНСТИТУТ ІМЕНІ С. П. КОРОЛЬОВА НАЦІОНАЛЬНОГО АВІАЦІЙНОГО УНІВЕРСИТЕТУ ВОГНЕВА ПІДГОТОВКА Групове заняття № 3 Тема № 4: “ Стрілецьке озброєння відділення, взводу, роти ” Заняття № 4: “ 7, 62 -мм снайперська гвинтівка Драгунова СВД ” Навчальні питання: 1. Призначення і бойові властивості СВД. 2. Будова СВД, оптичного прицілу ПСО-1 та 7, 62 -мм патронів. Робота частин і механізмів гвинтівки при заряджанні і стрільбі. 3. Затримки під час стрільби з гвинтівки і способи їх усунення. 4. Правила поводження зі снайперською гвинтівкою, догляд та збереження.

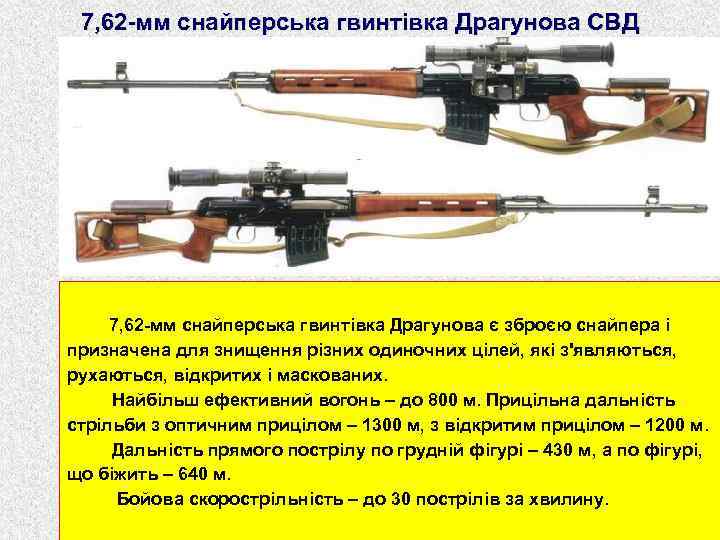

7, 62 -мм снайперська гвинтівка Драгунова СВД 7, 62 -мм снайперська гвинтівка Драгунова є зброєю снайпера і призначена для знищення різних одиночних цілей, які з'являються, рухаються, відкритих і маскованих. Найбільш ефективний вогонь – до 800 м. Прицільна дальність стрільби з оптичним прицілом – 1300 м, з відкритим прицілом – 1200 м. Дальність прямого пострілу по грудній фігурі – 430 м, а по фігурі, що біжить – 640 м. Бойова скорострільність – до 30 пострілів за хвилину.

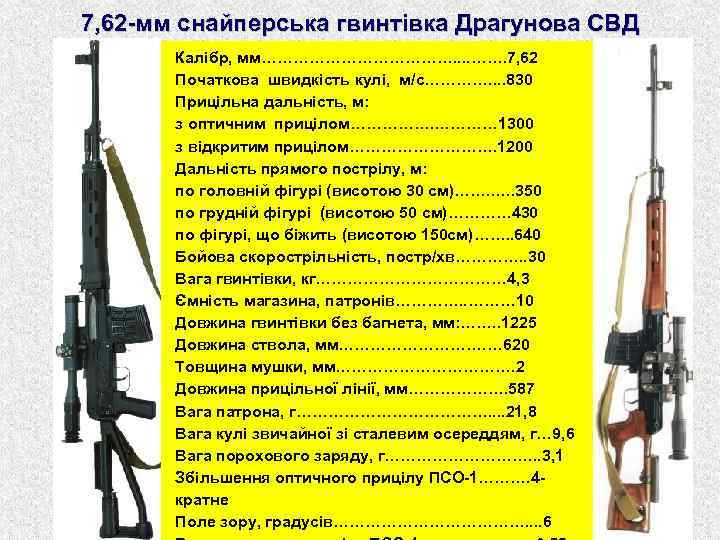

7, 62 -мм снайперська гвинтівка Драгунова СВД Калібр, мм………………. 7, 62 Початкова швидкість кулі, м/с…………. . 830 Прицільна дальність, м: з оптичним прицілом…………… 1300 з відкритим прицілом……………. 1200 Дальність прямого пострілу, м: по головній фігурі (висотою 30 см)……. …. . 350 по грудній фігурі (висотою 50 см)………… 430 по фігурі, що біжить (висотою 150 см)……. . 640 Бойова скорострільність, постр/хв…………. . 30 Вага гвинтівки, кг……………… 4, 3 Ємність магазина, патронів…………. . ……… 10 Довжина гвинтівки без багнета, мм: ……. . 1225 Довжина ствола, мм……………. … 620 Товщина мушки, мм………………. 2 Довжина прицільної лінії, мм………………. 587 Вага патрона, г………………. . 21, 8 Вага кулі звичайної зі сталевим осереддям, г… 9, 6 Вага порохового заряду, г……………. . . 3, 1 Збільшення оптичного прицілу ПСО-1………. 4 кратне Поле зору, градусів………………. . 6

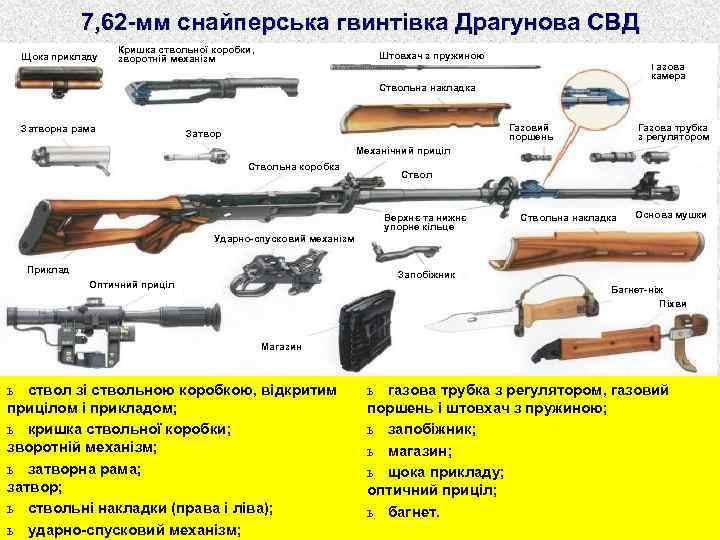

7, 62 -мм снайперська гвинтівка Драгунова СВД Щока прикладу Кришка ствольної коробки, зворотній механізм Штовхач з пружиною Газова камера Ствольна накладка Затворна рама Газовий поршень Затвор Газова трубка з регулятором Механічний приціл Ствольна коробка Ствол Верхнє та нижнє упорне кільце Ствольна накладка Основа мушки Ударно-спусковий механізм Приклад Запобіжник Оптичний приціл Багнет-ніж Піхви Магазин ь ствол зі ствольною коробкою, відкритим прицілом і прикладом; ь кришка ствольної коробки; зворотній механізм; ь затворна рама; затвор; ь ствольні накладки (права і ліва); ь ударно-спусковий механізм; ь газова трубка з регулятором, газовий поршень і штовхач з пружиною; ь запобіжник; ь магазин; ь щока прикладу; оптичний приціл; ь багнет.

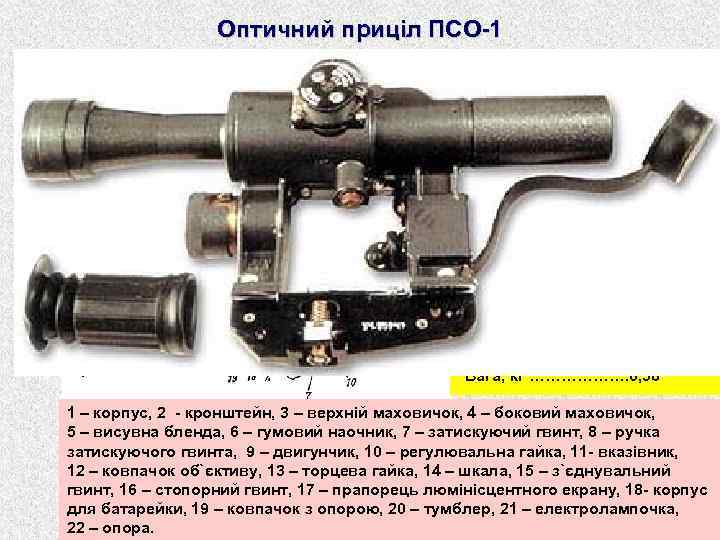

Оптичний приціл ПСО-1 10 10 8 6 4 10 2 1, 7 Збільшення …………. . 4 -кратне Поле зору, град. . . 6 Вага, кг ………………. 0, 58 1 – корпус, 2 - кронштейн, 3 – верхній маховичок, 4 – боковий маховичок, 5 – висувна бленда, 6 – гумовий наочник, 7 – затискуючий гвинт, 8 – ручка затискуючого гвинта, 9 – двигунчик, 10 – регулювальна гайка, 11 - вказівник, 12 – ковпачок об`єктиву, 13 – торцева гайка, 14 – шкала, 15 – з`єднувальний гвинт, 16 – стопорний гвинт, 17 – прапорець люмінісцентного екрану, 18 - корпус для батарейки, 19 – ковпачок з опорою, 20 – тумблер, 21 – електролампочка, 22 – опора.

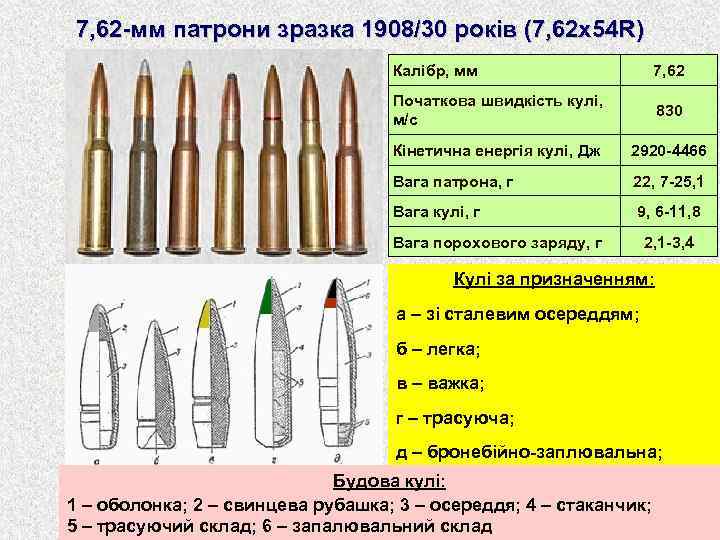

7, 62 -мм патрони зразка 1908/30 років (7, 62 х54 R) Калібр, мм 7, 62 Початкова швидкість кулі, м/с 830 Кінетична енергія кулі, Дж 2920 -4466 Вага патрона, г 22, 7 -25, 1 Вага кулі, г 9, 6 -11, 8 Вага порохового заряду, г 2, 1 -3, 4 Кулі за призначенням: а – зі сталевим осереддям; б – легка; в – важка; г – трасуюча; д – бронебійно-заплювальна; Будова кулі: 1 – оболонка; 2 – свинцева рубашка; 3 – осереддя; 4 – стаканчик; 5 – трасуючий склад; 6 – запалювальний склад

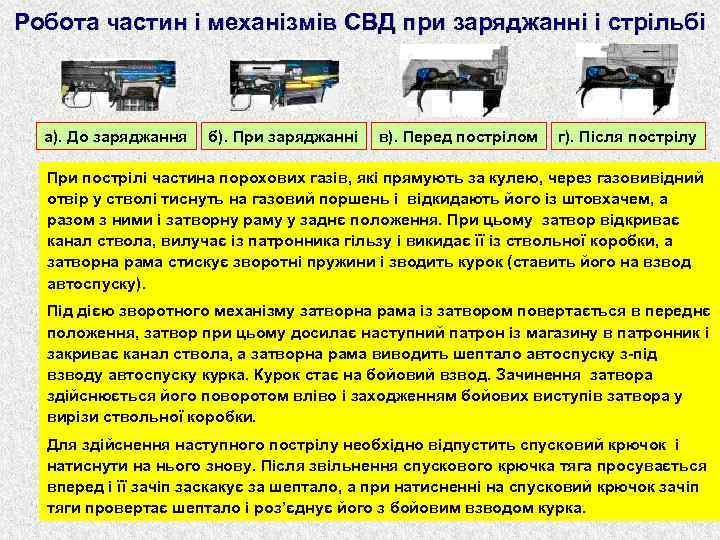

Робота частин і механізмів СВД при заряджанні і стрільбі а). До заряджання б). При заряджанні в). Перед пострілом г). Після пострілу При пострілі частина порохових газів, які прямують за кулею, через газовивідний отвір у стволі тиснуть на газовий поршень і відкидають його із штовхачем, а разом з ними і затворну раму у заднє положення. При цьому затвор відкриває канал ствола, вилучає із патронника гільзу і викидає її із ствольної коробки, а затворна рама стискує зворотні пружини і зводить курок (ставить його на взвод автоспуску). Під дією зворотного механізму затворна рама із затвором повертається в переднє положення, затвор при цьому досилає наступний патрон із магазину в патронник і закриває канал ствола, а затворна рама виводить шептало автоспуску з-під взводу автоспуску курка. Курок стає на бойовий взвод. Зачинення затвора здійснюється його поворотом вліво і заходженням бойових виступів затвора у вирізи ствольної коробки. Для здійснення наступного пострілу необхідно відпустить спусковий крючок і натиснути на нього знову. Після звільнення спускового крючка тяга просувається вперед і її зачіп заскакує за шептало, а при натисненні на спусковий крючок зачіп тяги провертає шептало і роз’єднує його з бойовим взводом курка.

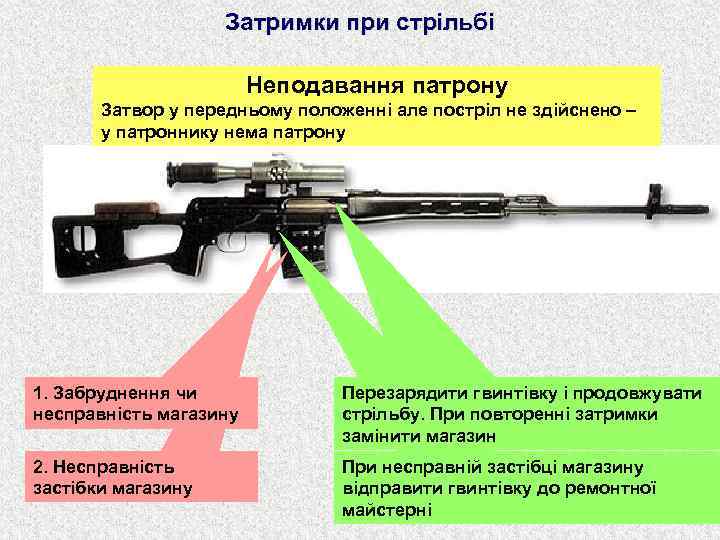

Затримки при стрільбі Неподавання патрону Затвор у передньому положенні але постріл не здійснено – у патроннику нема патрону 1. Забруднення чи несправність магазину Перезарядити гвинтівку і продовжувати стрільбу. При повторенні затримки замінити магазин 2. Несправність застібки магазину При несправній застібці магазину відправити гвинтівку до ремонтної майстерні

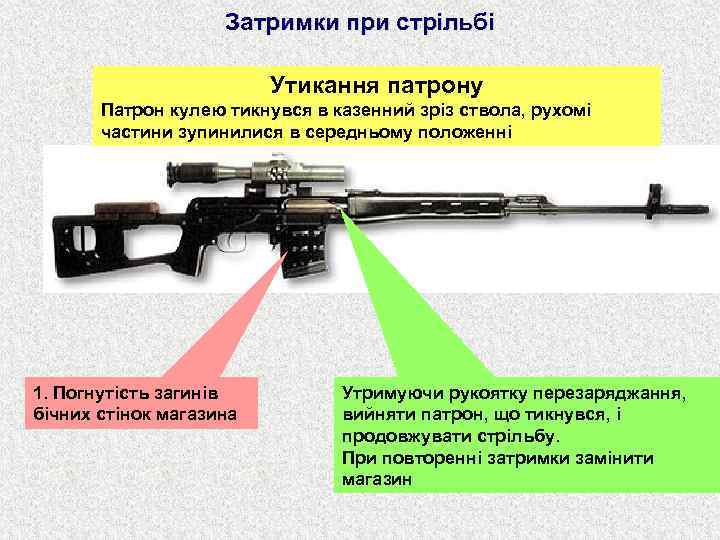

Затримки при стрільбі Утикання патрону Патрон кулею тикнувся в казенний зріз ствола, рухомі частини зупинилися в середньому положенні 1. Погнутість загинів бічних стінок магазина Утримуючи рукоятку перезаряджання, вийняти патрон, що тикнувся, і продовжувати стрільбу. При повторенні затримки замінити магазин

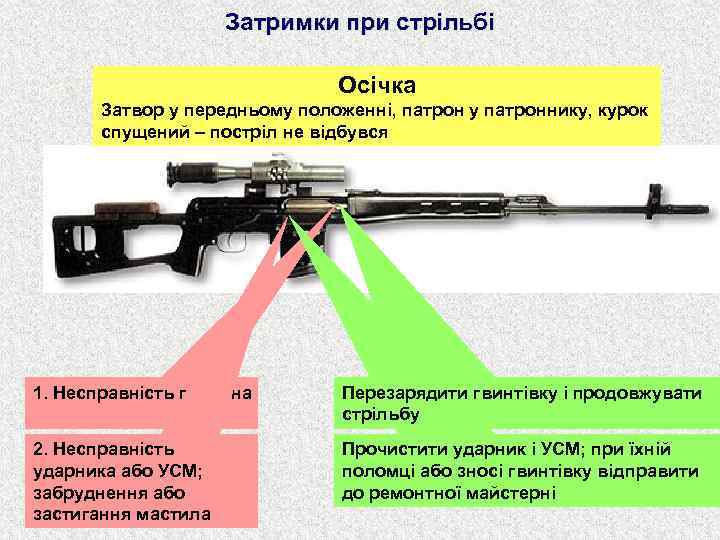

Затримки при стрільбі Осічка Затвор у передньому положенні, патрон у патроннику, курок спущений – постріл не відбувся 1. Несправність патрона Перезарядити гвинтівку і продовжувати стрільбу 2. Несправність ударника або УСМ; забруднення або застигання мастила Прочистити ударник і УСМ; при їхній поломці або зносі гвинтівку відправити до ремонтної майстерні

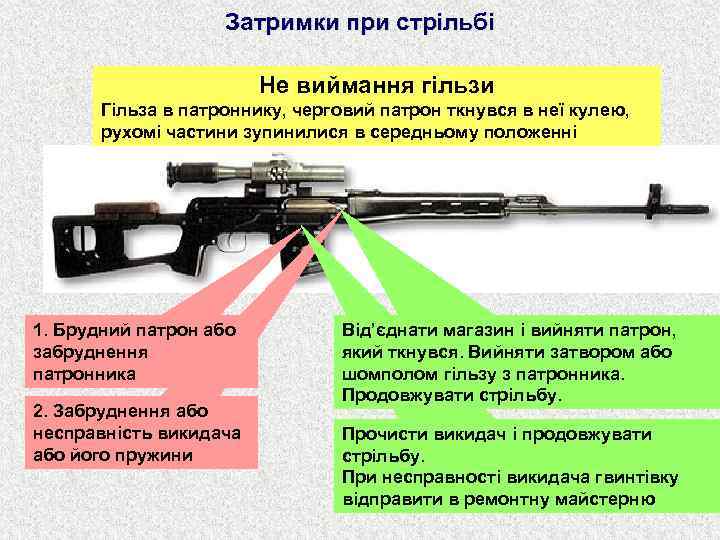

Затримки при стрільбі Не виймання гільзи Гільза в патроннику, черговий патрон ткнувся в неї кулею, рухомі частини зупинилися в середньому положенні 1. Брудний патрон або забруднення патронника 2. Забруднення або несправність викидача або його пружини Від’єднати магазин і вийняти патрон, який ткнувся. Вийняти затвором або шомполом гільзу з патронника. Продовжувати стрільбу. Прочисти викидач і продовжувати стрільбу. При несправності викидача гвинтівку відправити в ремонтну майстерню

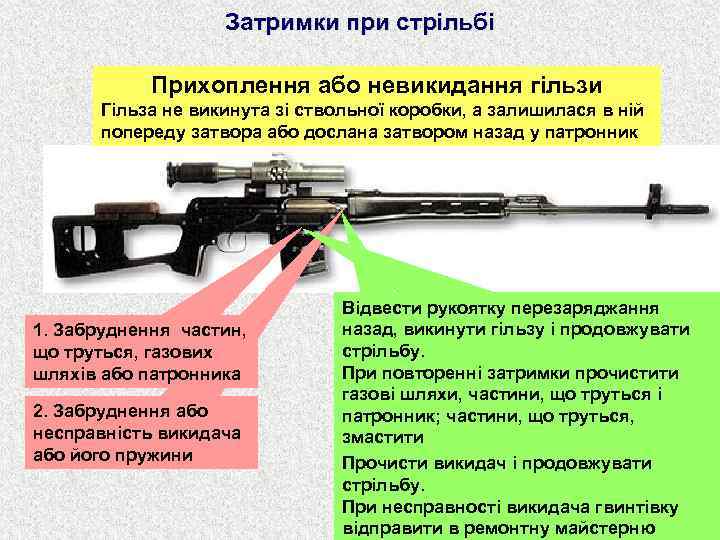

Затримки при стрільбі Прихоплення або невикидання гільзи Гільза не викинута зі ствольної коробки, а залишилася в ній попереду затвора або дослана затвором назад у патронник 1. Забруднення частин, що труться, газових шляхів або патронника 2. Забруднення або несправність викидача або його пружини Відвести рукоятку перезаряджання назад, викинути гільзу і продовжувати стрільбу. При повторенні затримки прочистити газові шляхи, частини, що труться і патронник; частини, що труться, змастити Прочисти викидач і продовжувати стрільбу. При несправності викидача гвинтівку відправити в ремонтну майстерню

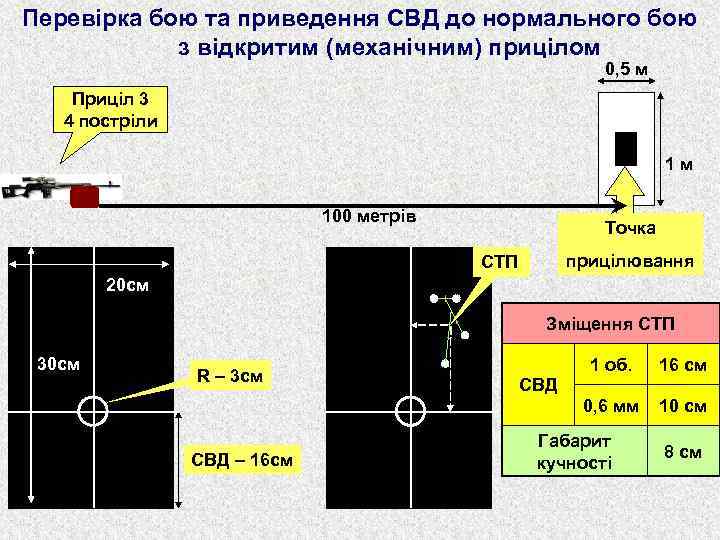

Перевірка бою та приведення СВД до нормального бою з відкритим (механічним) прицілом 0, 5 м Приціл 3 4 постріли 1 м 100 метрів Точка прицілювання СТП 20 см Зміщення СТП 30 см СВД – 16 см 1 об. 16 см 0, 6 мм R – 3 см 10 см СВД Габарит кучності 8 см

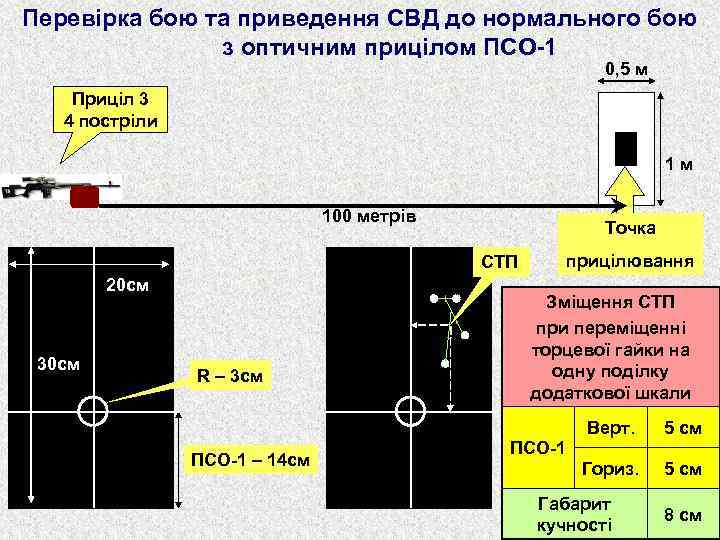

Перевірка бою та приведення СВД до нормального бою з оптичним прицілом ПСО-1 0, 5 м Приціл 3 4 постріли 1 м 100 метрів Точка СТП 20 см 30 см R – 3 см прицілювання Зміщення СТП при переміщенні торцевої гайки на одну поділку додаткової шкали Верт. ПСО-1 – 14 см 5 см Гориз. 5 см ПСО-1 Габарит кучності 8 см
