Жилая среда Облик жилого дома как выражение

Жилая среда

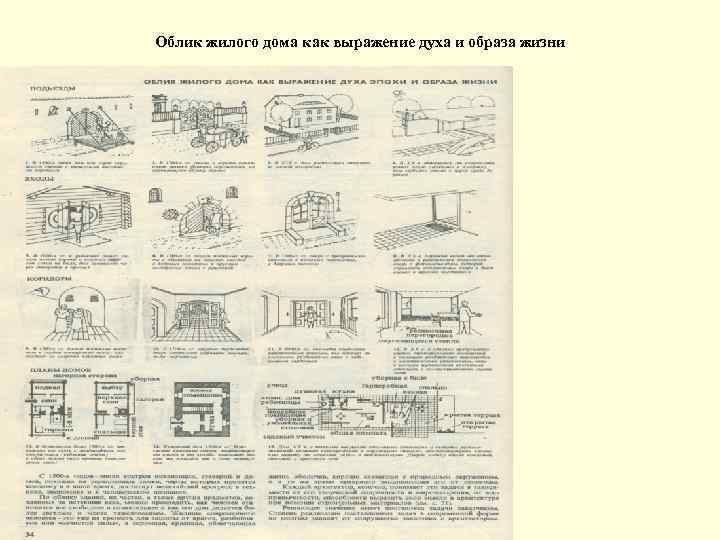

Облик жилого дома как выражение духа и образа жизни

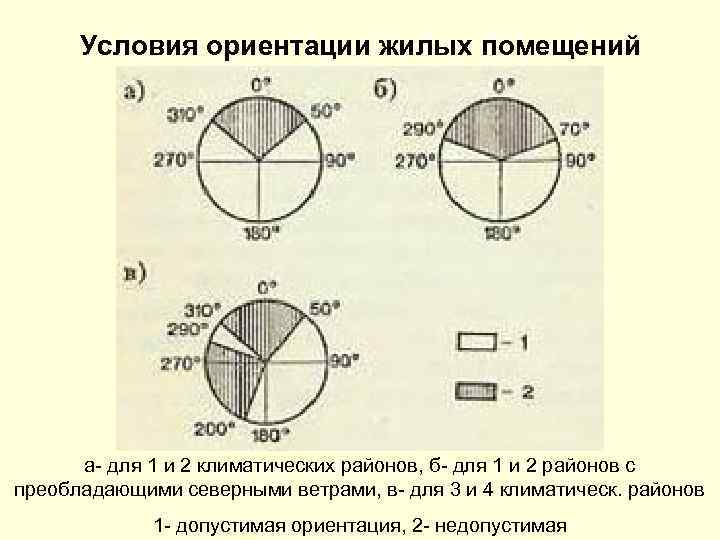

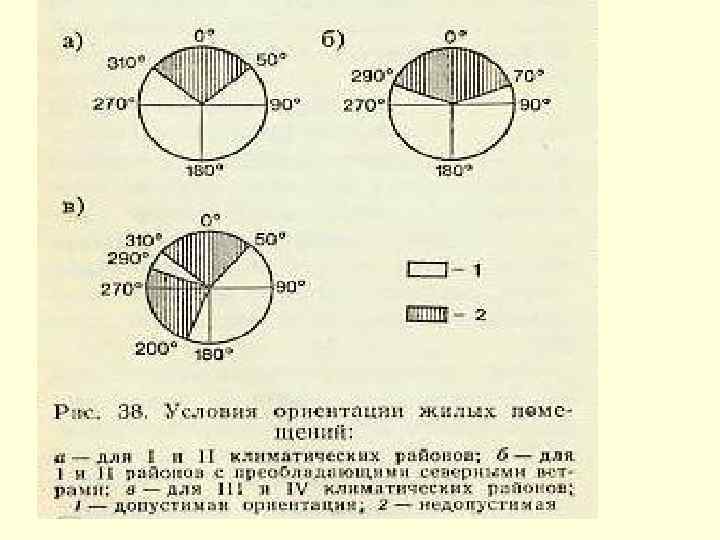

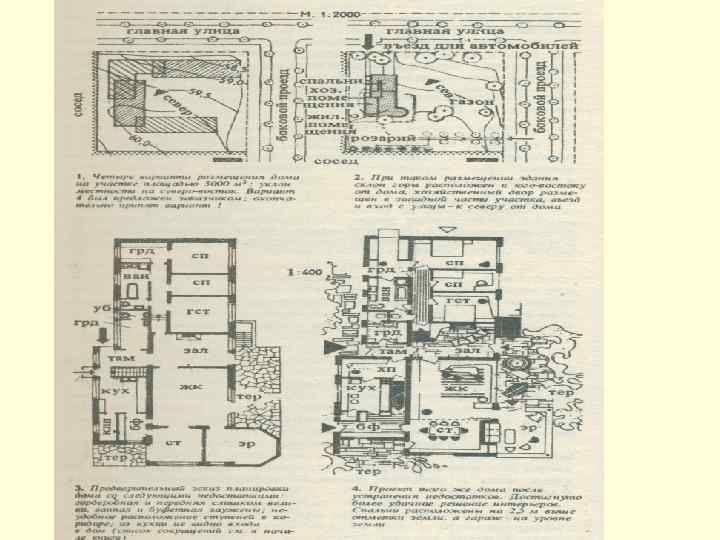

Условия ориентации жилых помещений а- для 1 и 2 климатических районов, б- для 1 и 2 районов с преобладающими северными ветрами, в- для 3 и 4 климатическ. районов 1 - допустимая ориентация, 2 - недопустимая

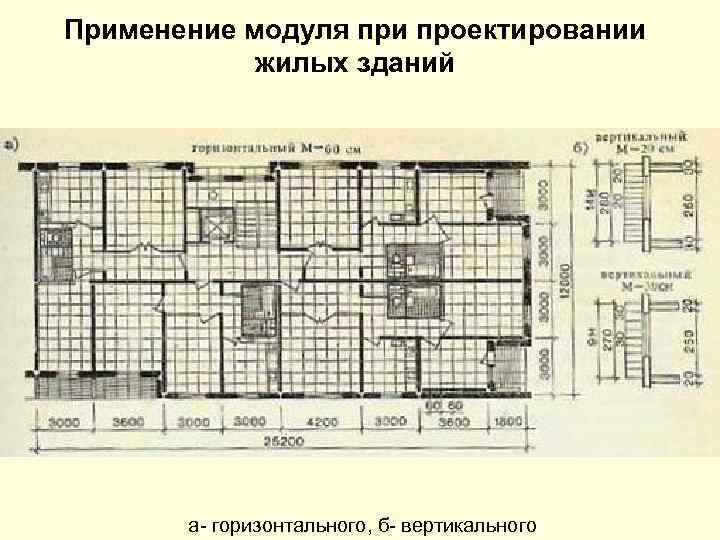

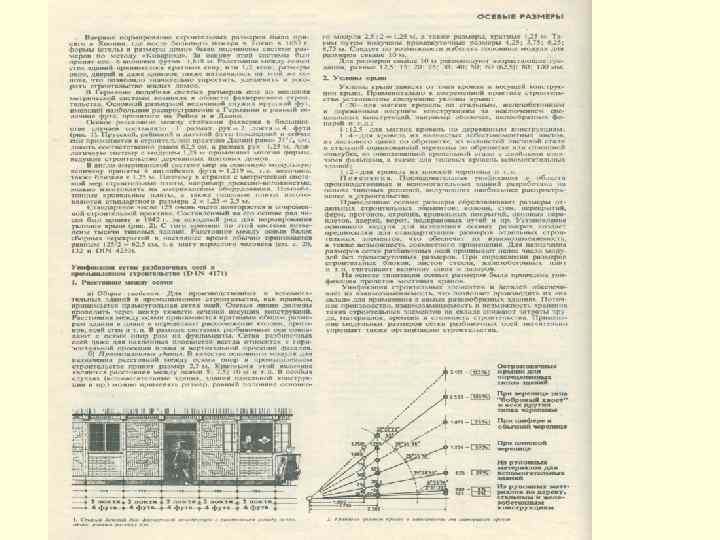

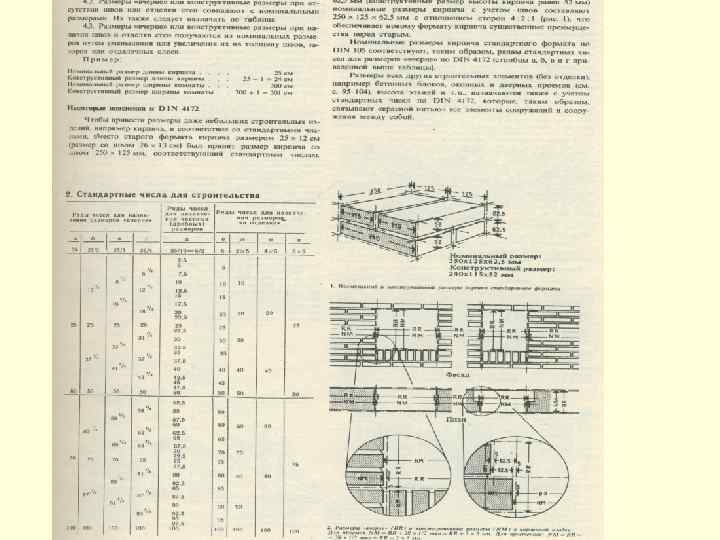

Применение модуля при проектировании жилых зданий а- горизонтального, б- вертикального

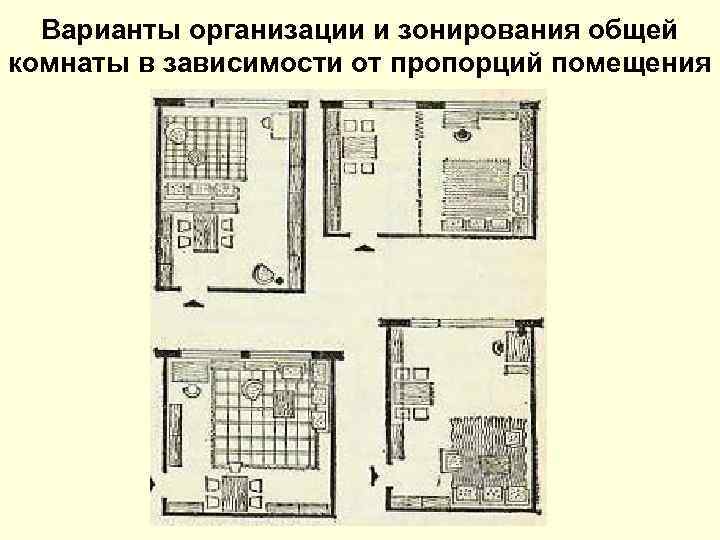

Варианты организации и зонирования общей комнаты в зависимости от пропорций помещения

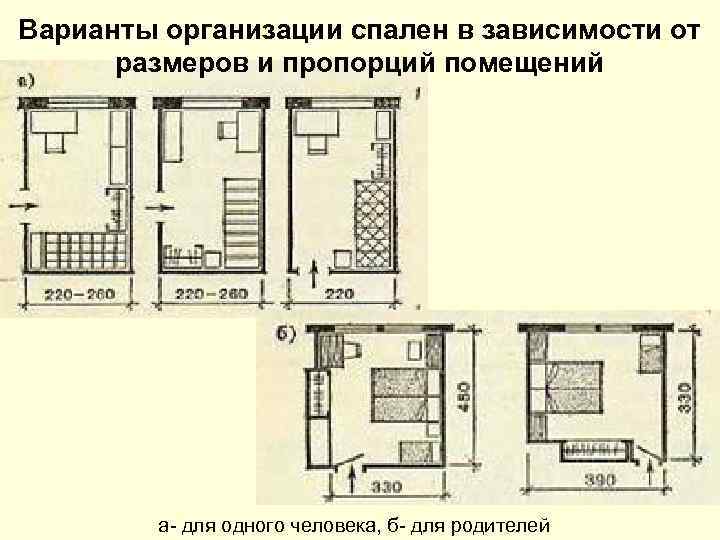

Варианты организации спален в зависимости от размеров и пропорций помещений а- для одного человека, б- для родителей

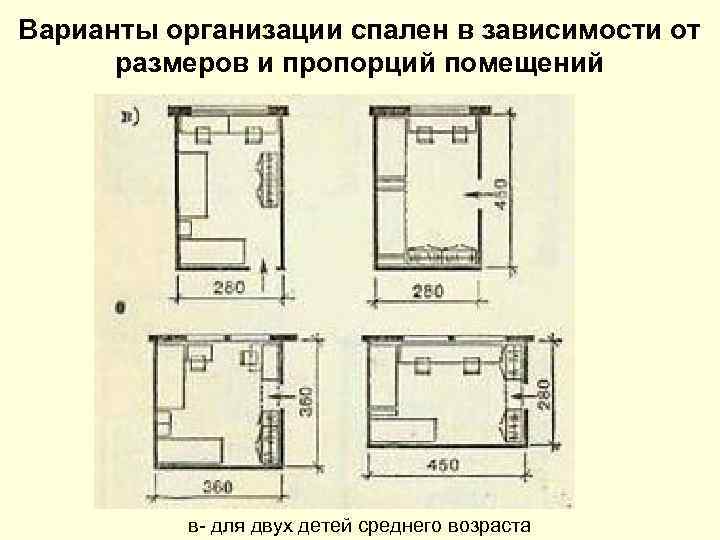

Варианты организации спален в зависимости от размеров и пропорций помещений в- для двух детей среднего возраста

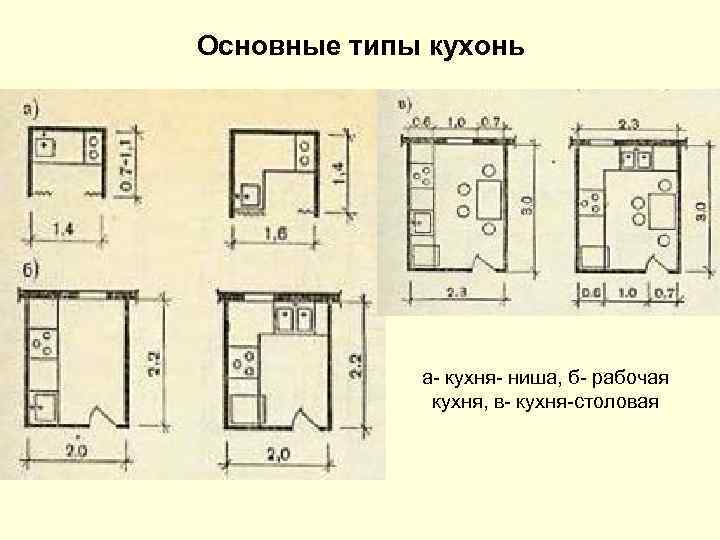

Основные типы кухонь а- кухня- ниша, б- рабочая кухня, в- кухня-столовая

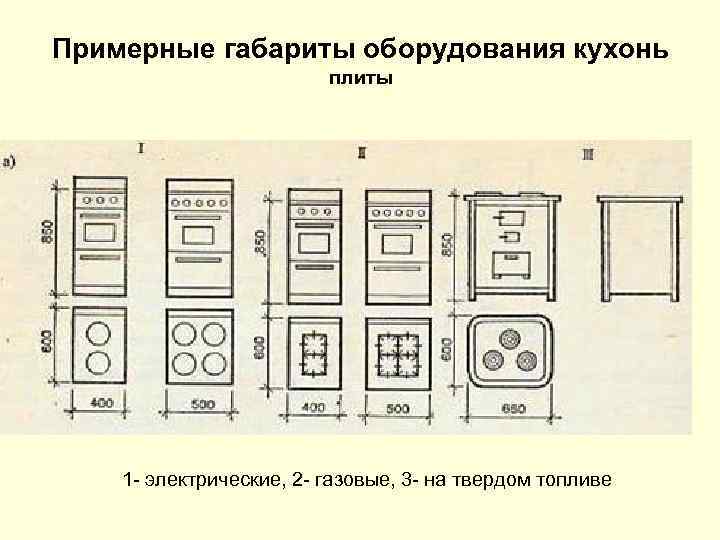

Примерные габариты оборудования кухонь плиты 1 - электрические, 2 - газовые, 3 - на твердом топливе

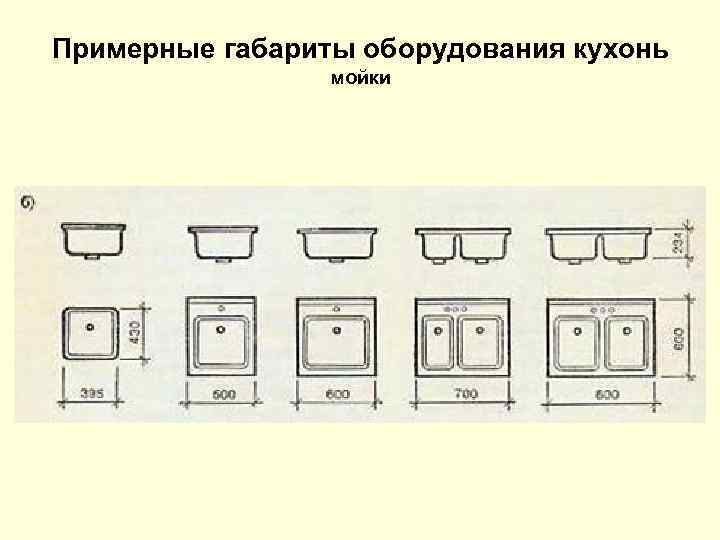

Примерные габариты оборудования кухонь мойки

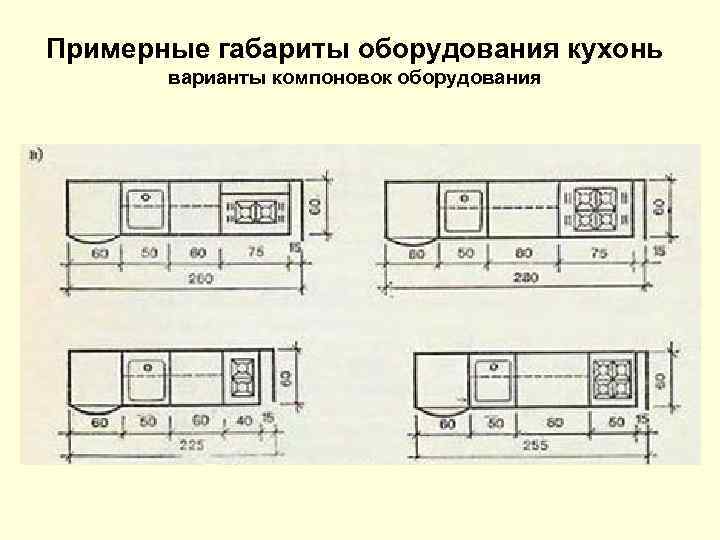

Примерные габариты оборудования кухонь варианты компоновок оборудования

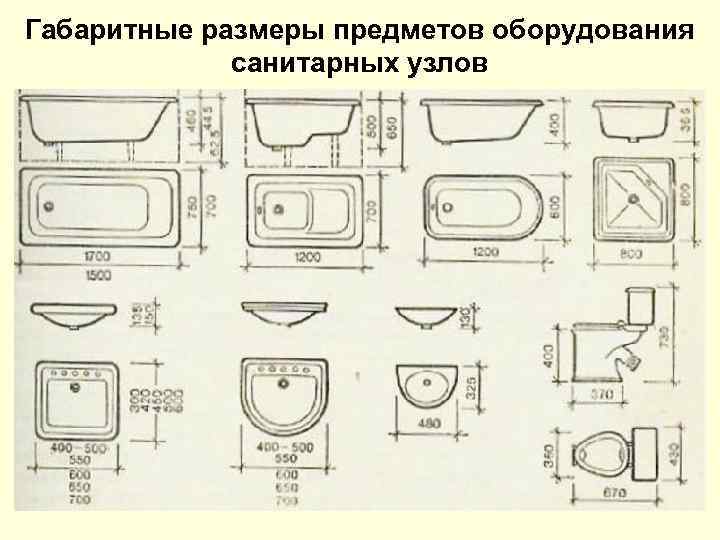

Габаритные размеры предметов оборудования санитарных узлов

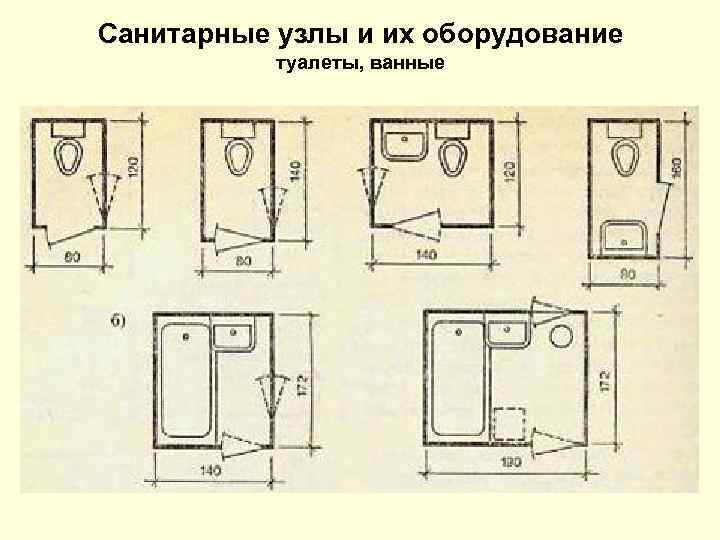

Санитарные узлы и их оборудование туалеты, ванные

Санитарные узлы и их оборудование совмещенные санитарные узлы, раздельные санитарные узлы

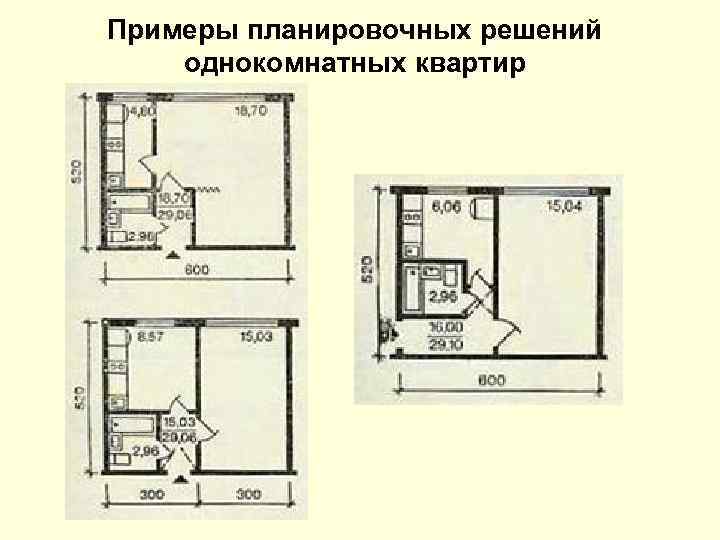

Примеры планировочных решений однокомнатных квартир

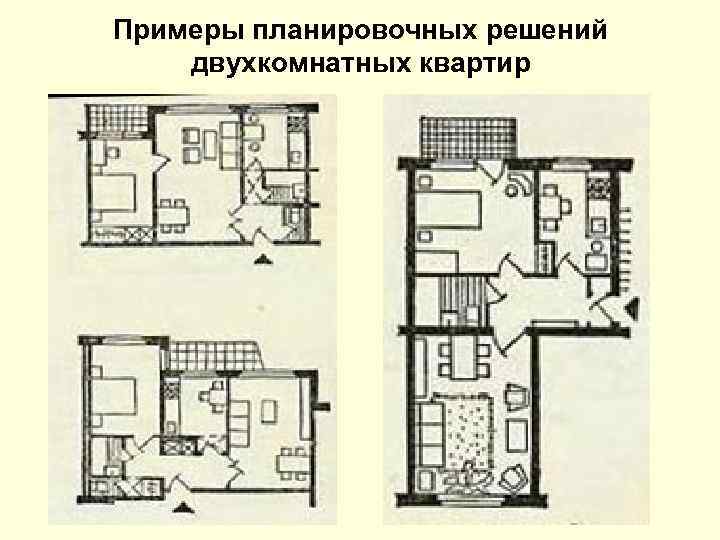

Примеры планировочных решений двухкомнатных квартир

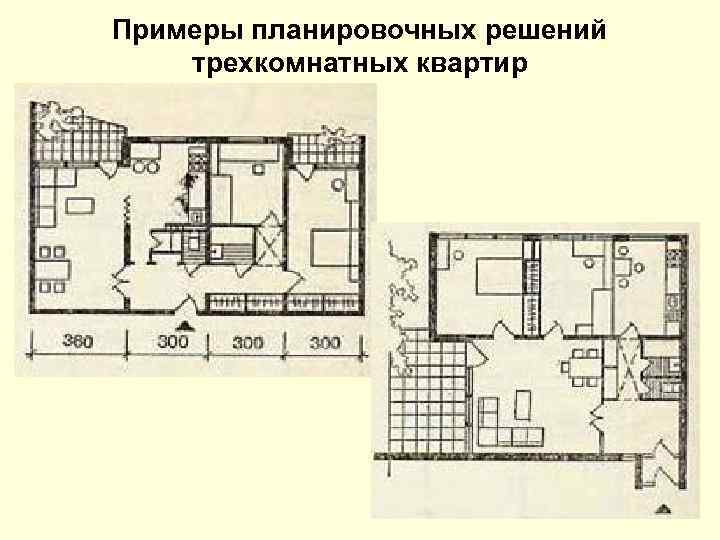

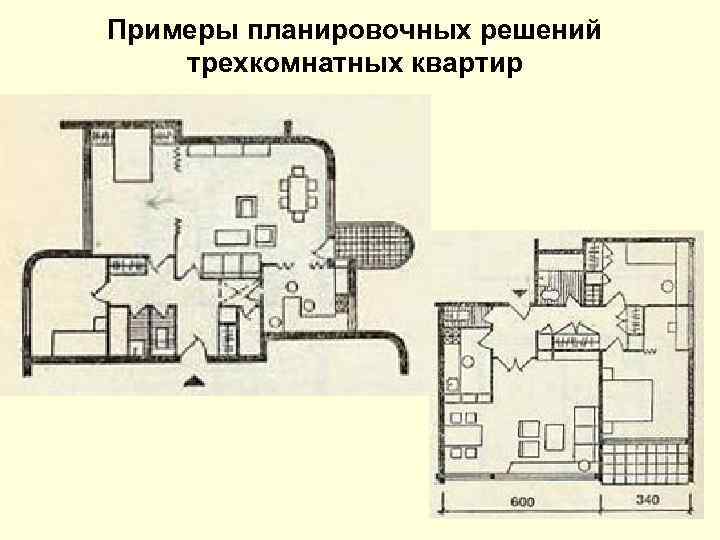

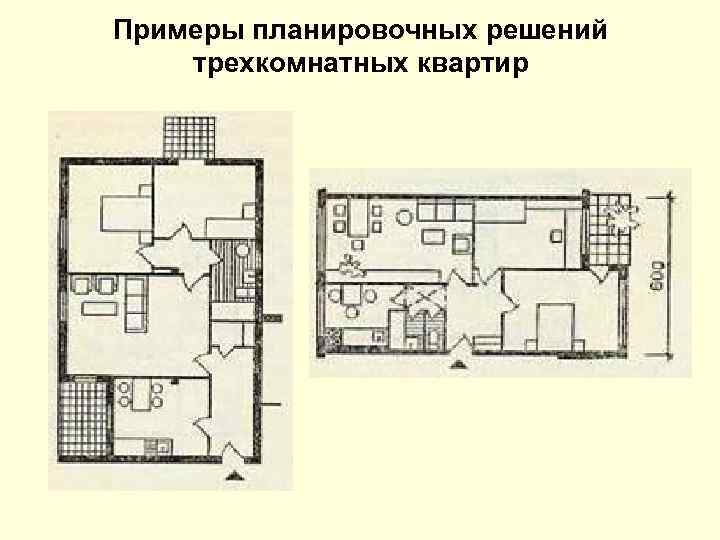

Примеры планировочных решений трехкомнатных квартир

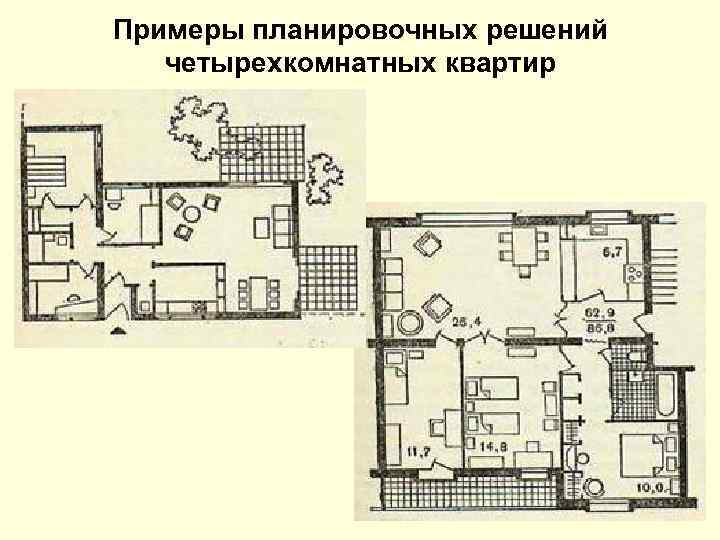

Примеры планировочных решений четырехкомнатных квартир

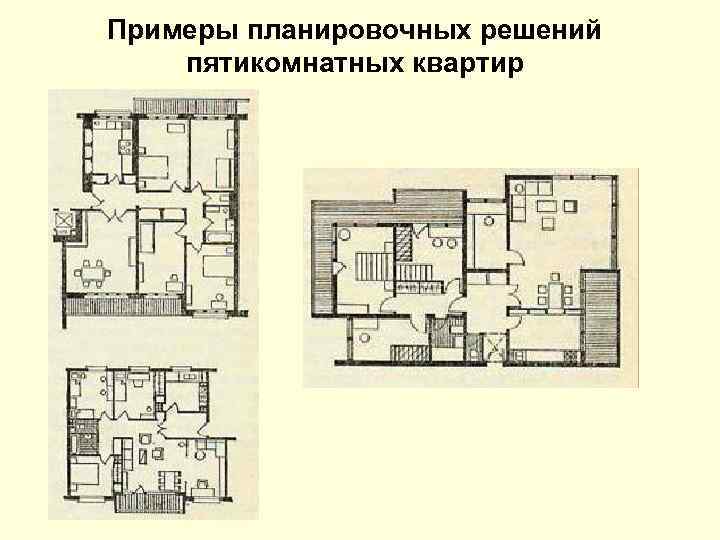

Примеры планировочных решений пятикомнатных квартир

Примеры планировок передних 1 -санитарный узел, 2 - кухня

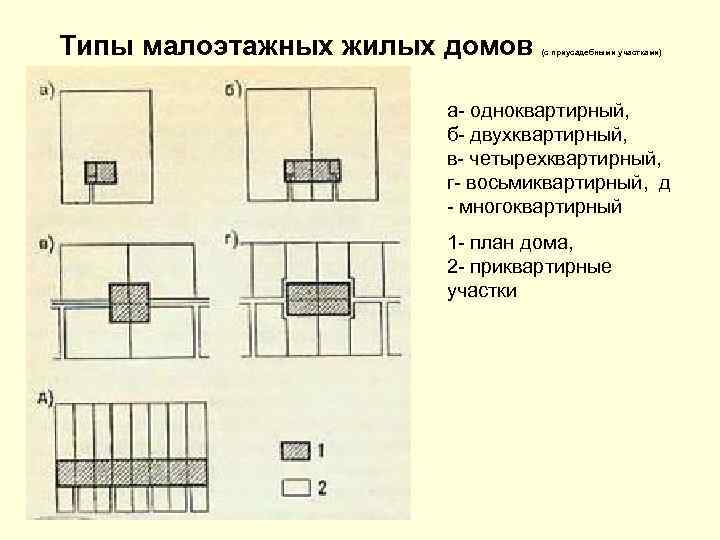

Типы малоэтажных жилых домов (с приусадебными участками) а- одноквартирный, б- двухквартирный, в- четырехквартирный, г- восьмиквартирный, д - многоквартирный 1 - план дома, 2 - приквартирные участки

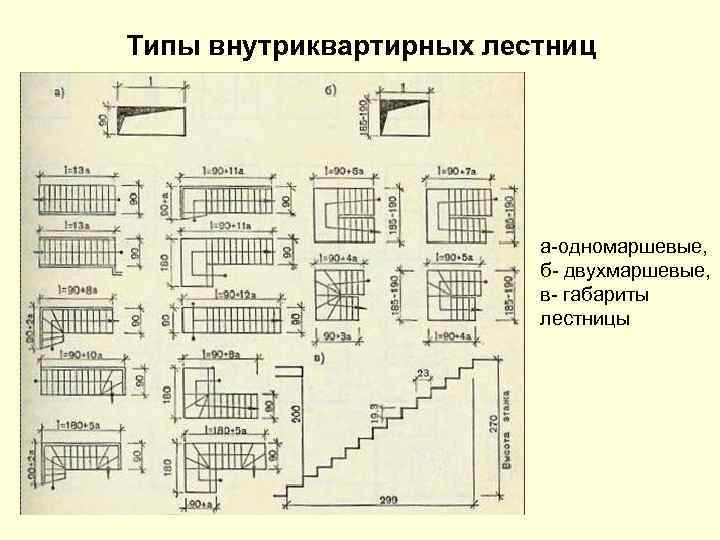

Типы внутриквартирных лестниц а-одномаршевые, б- двухмаршевые, в- габариты лестницы

Варианты расположения лестницы в квартире ОК- общая комната, Сп- спальня, К- кухня, СУ- санузел, Ст- столовая

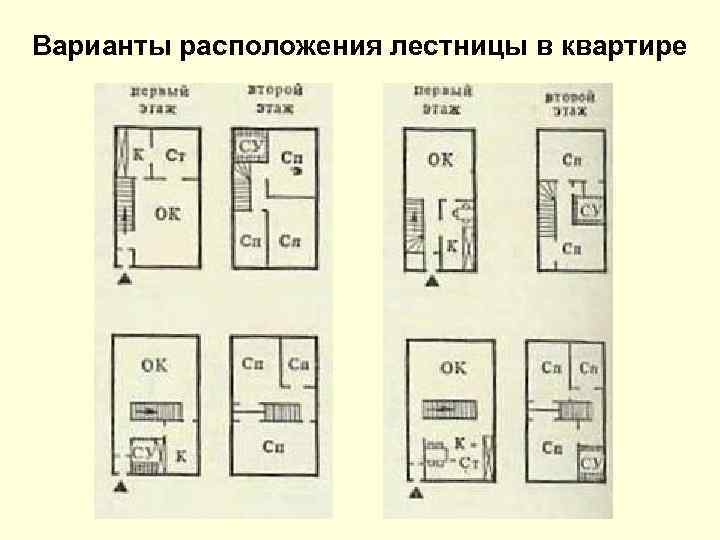

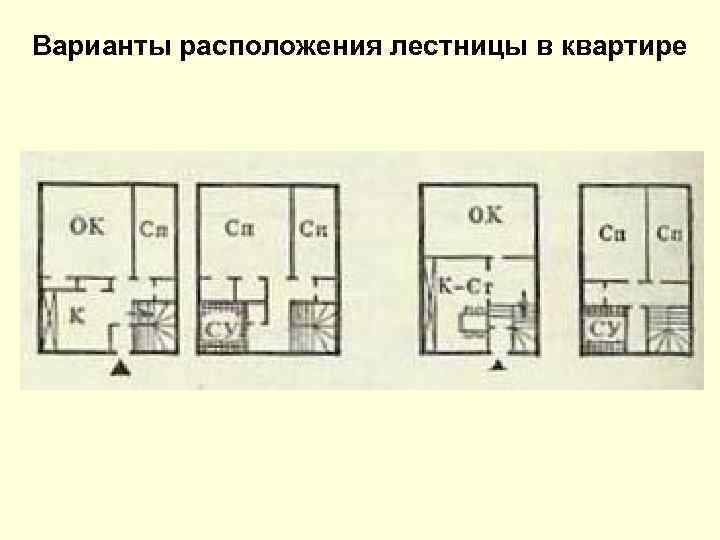

Варианты расположения лестницы в квартире

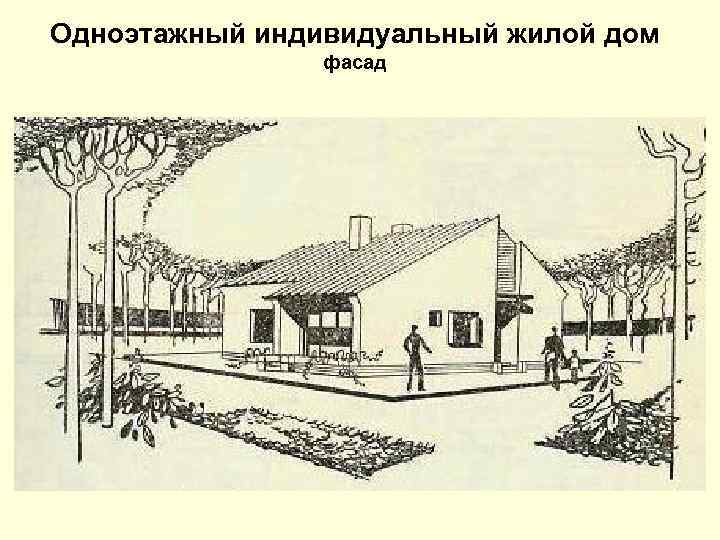

Одноэтажный индивидуальный жилой дом фасад

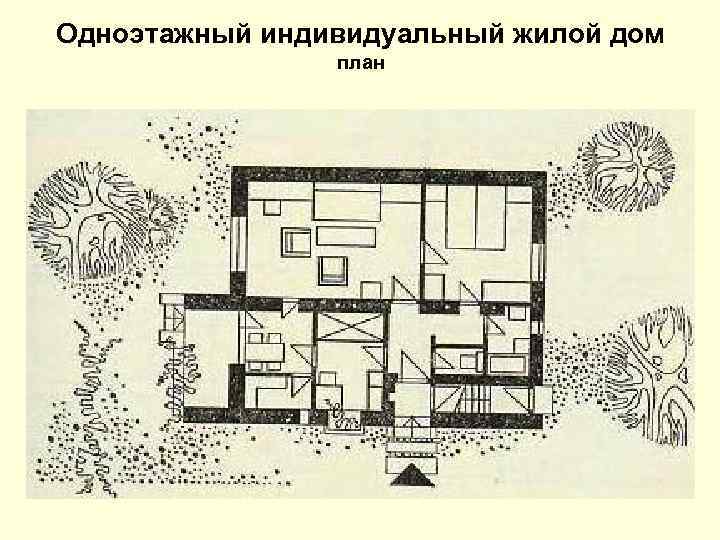

Одноэтажный индивидуальный жилой дом план

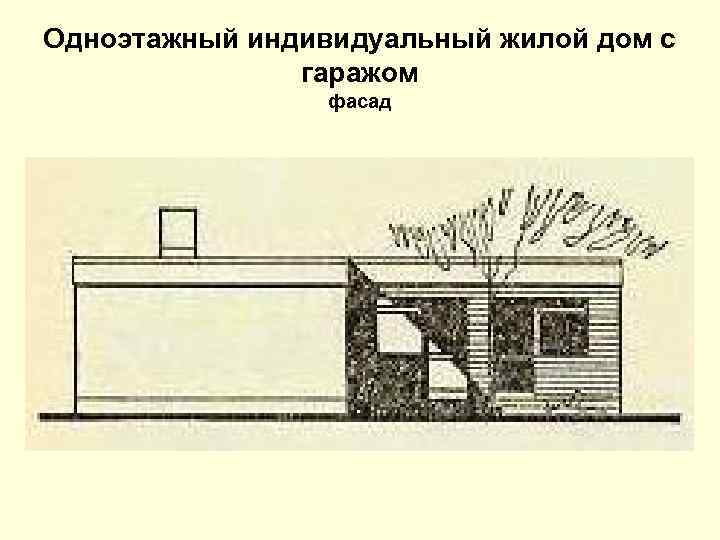

Одноэтажный индивидуальный жилой дом с гаражом фасад

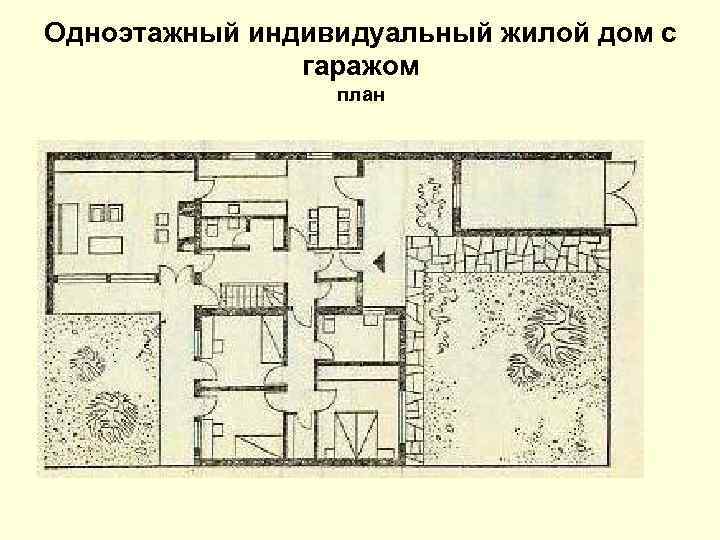

Одноэтажный индивидуальный жилой дом с гаражом план

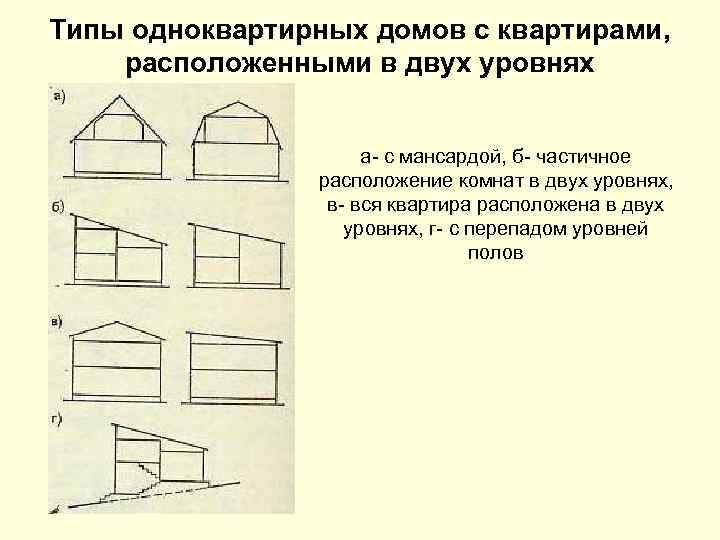

Типы одноквартирных домов с квартирами, расположенными в двух уровнях а- с мансардой, б- частичное расположение комнат в двух уровнях, в- вся квартира расположена в двух уровнях, г- с перепадом уровней полов

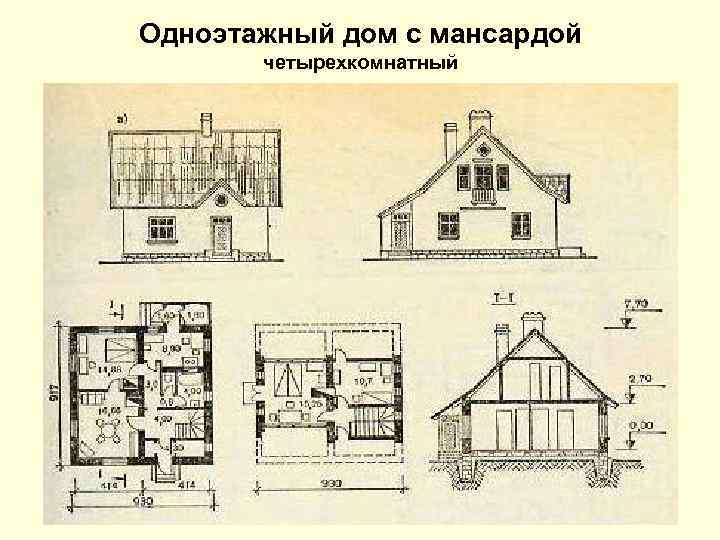

Одноэтажный дом с мансардой четырехкомнатный

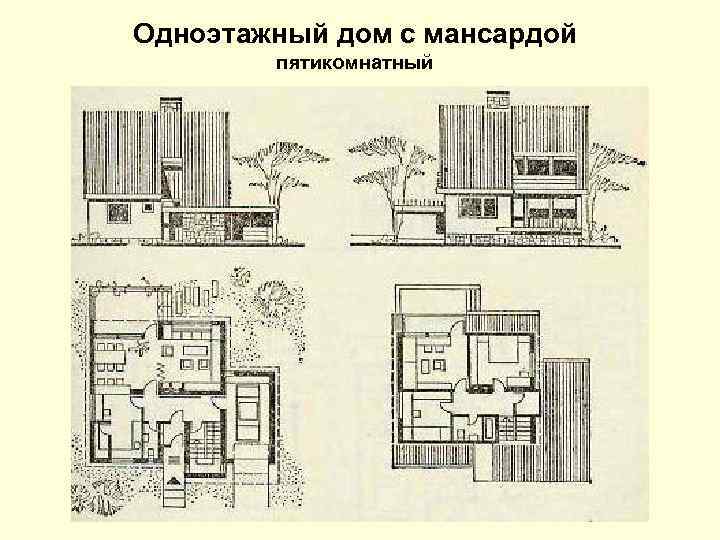

Одноэтажный дом с мансардой пятикомнатный

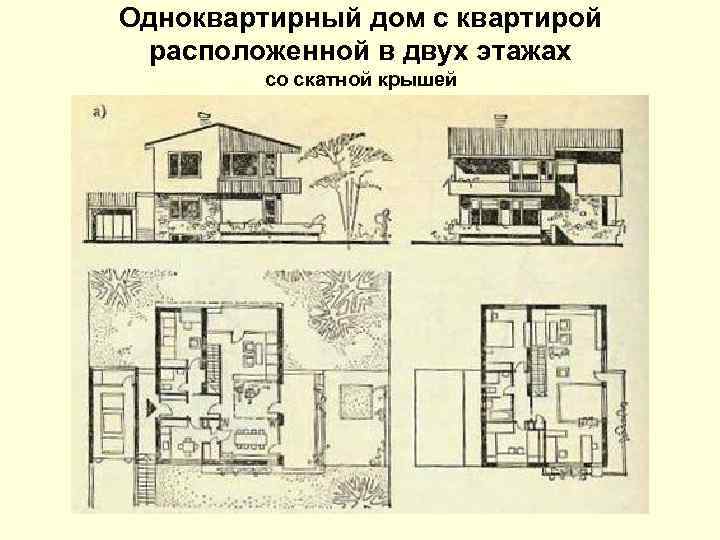

Одноквартирный дом с квартирой расположенной в двух этажах со скатной крышей

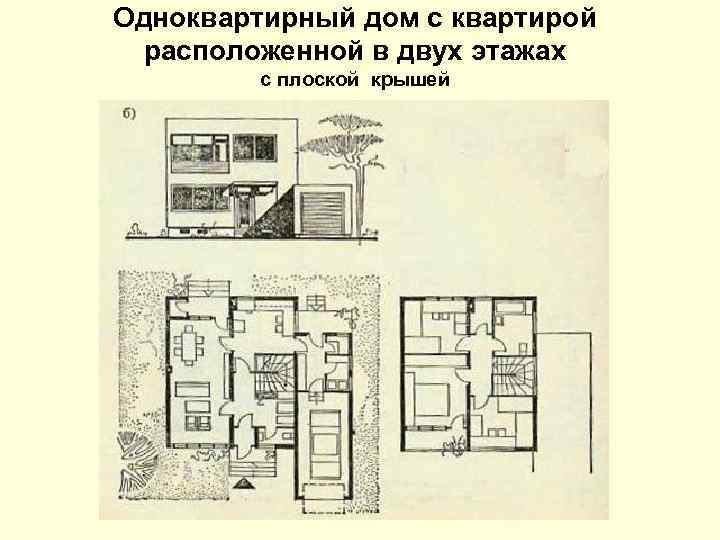

Одноквартирный дом с квартирой расположенной в двух этажах с плоской крышей

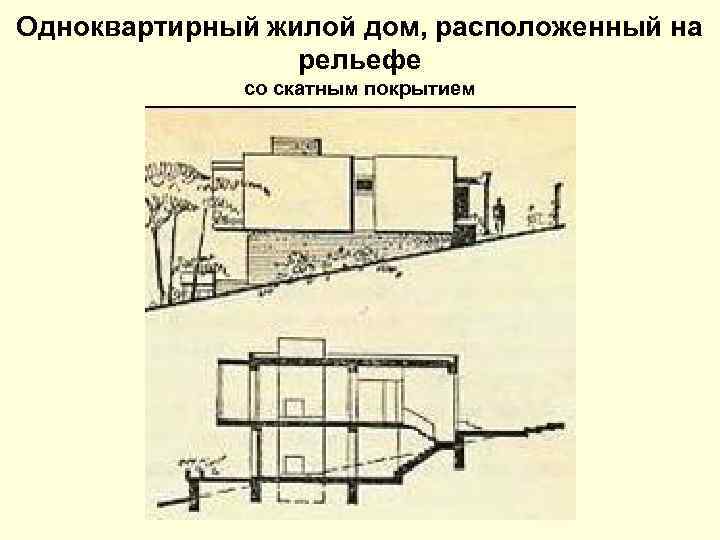

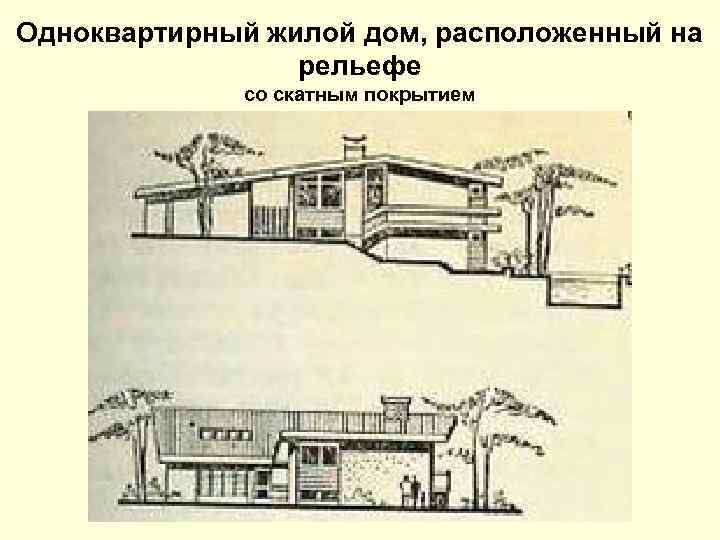

Одноквартирный жилой дом, расположенный на рельефе со скатным покрытием

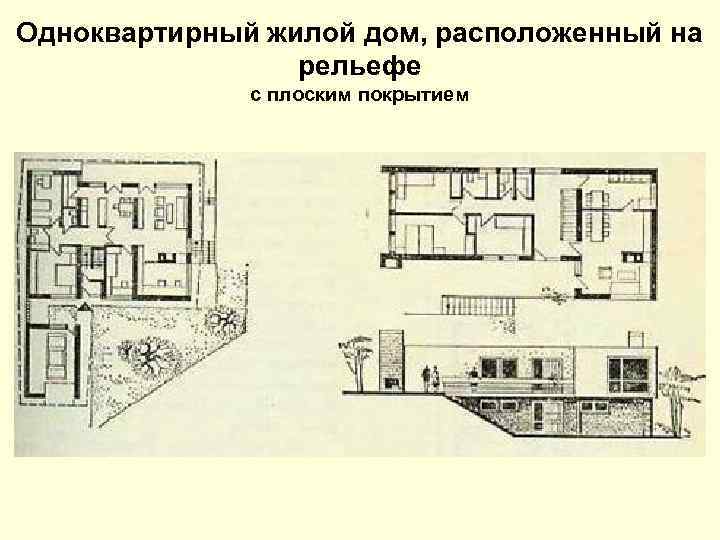

Одноквартирный жилой дом, расположенный на рельефе с плоским покрытием

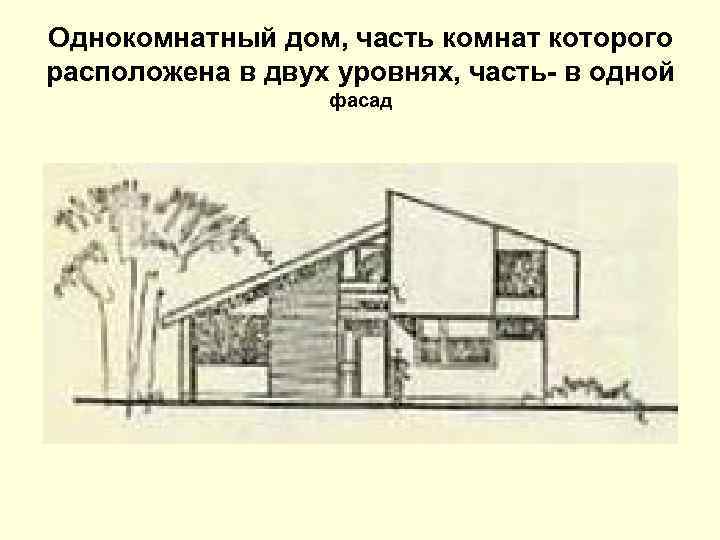

Однокомнатный дом, часть комнат которого расположена в двух уровнях, часть- в одной фасад

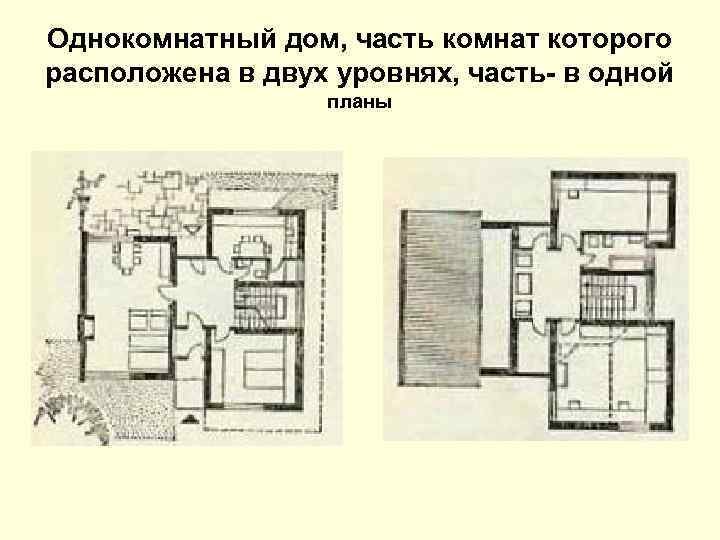

Однокомнатный дом, часть комнат которого расположена в двух уровнях, часть- в одной планы

Одноквартирный жилой дом с внутренним двориком вид дворика

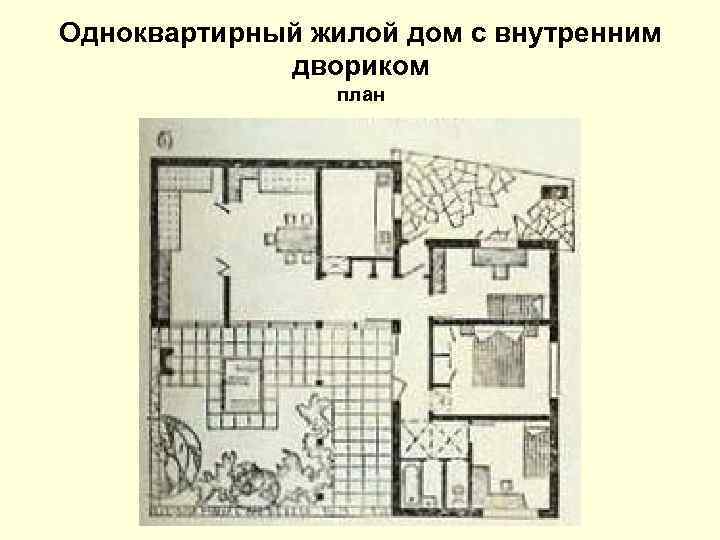

Одноквартирный жилой дом с внутренним двориком план

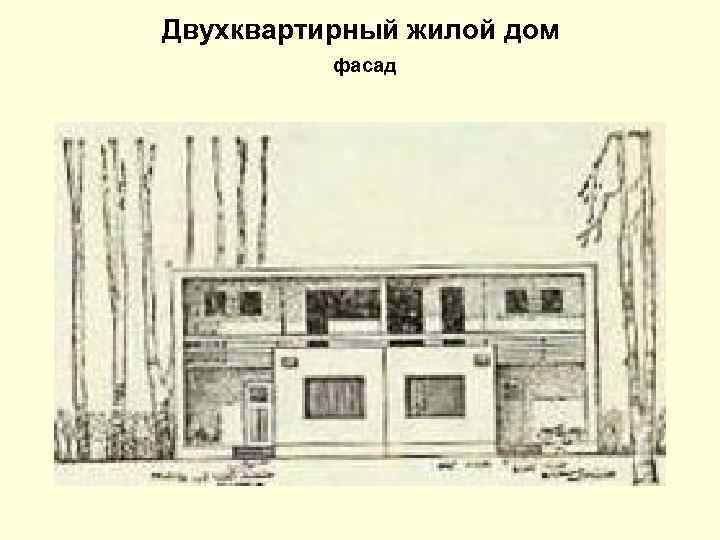

Двухквартирный жилой дом фасад

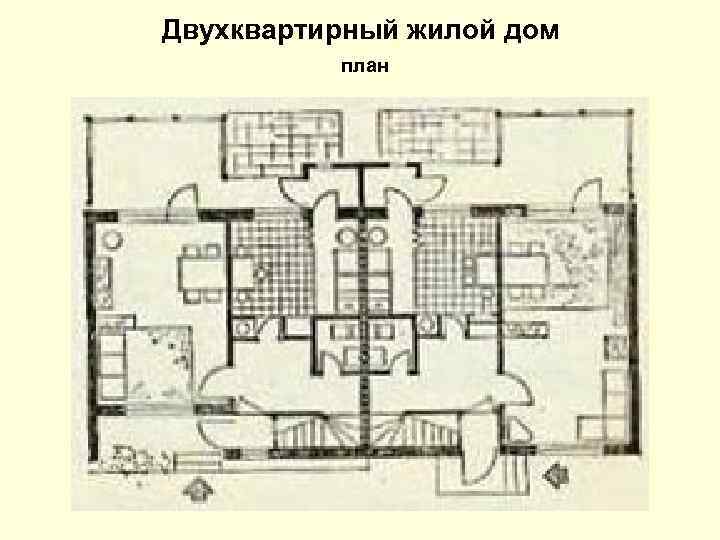

Двухквартирный жилой дом план

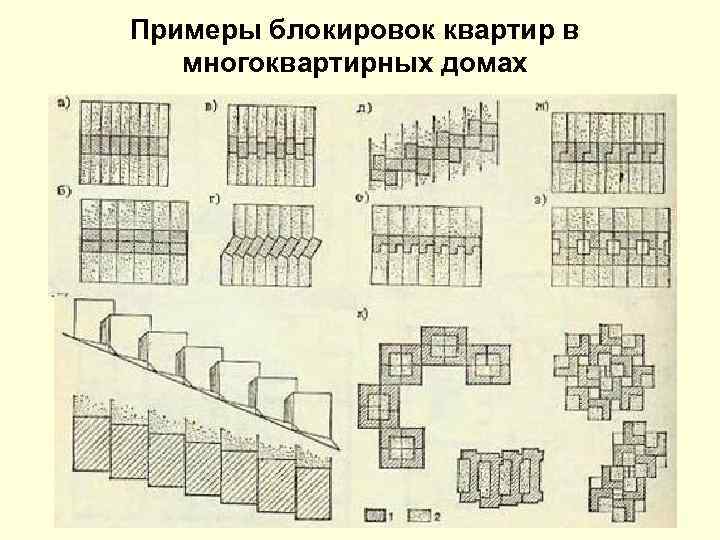

Примеры блокировок квартир в многоквартирных домах

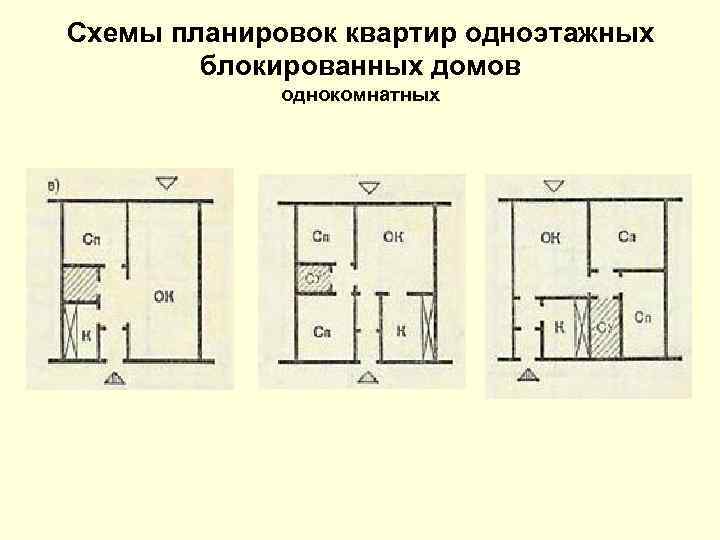

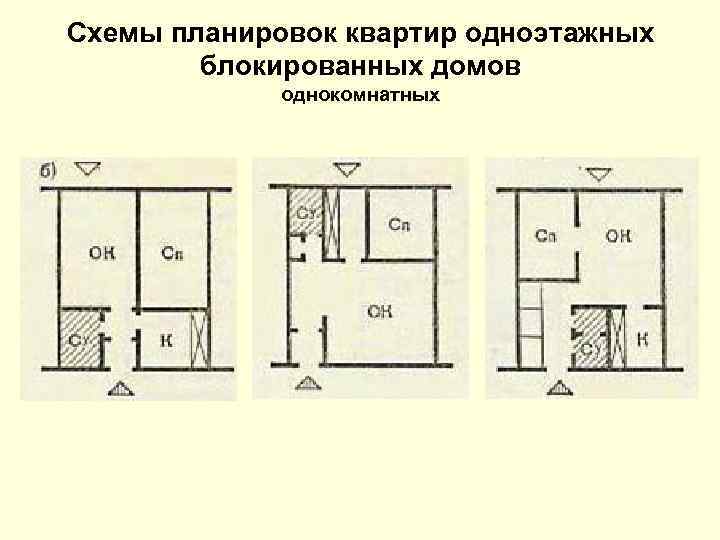

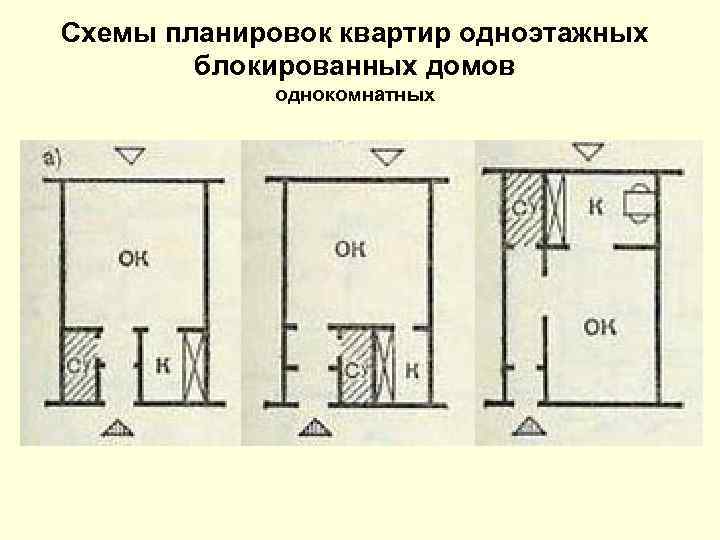

Схемы планировок квартир одноэтажных блокированных домов однокомнатных

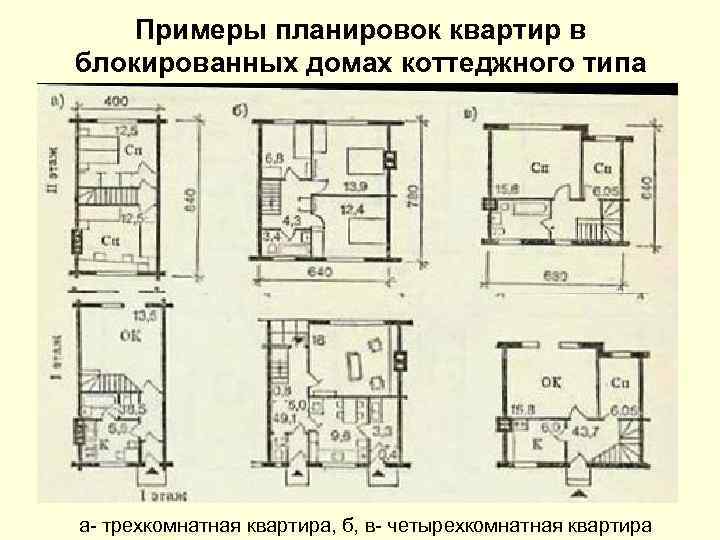

Примеры планировок квартир в блокированных домах коттеджного типа а- трехкомнатная квартира, б, в- четырехкомнатная квартира

Примеры планировок квартир в блокированных домах коттеджного типа г- пятикомнатная квартира в доме с г-образными блоками

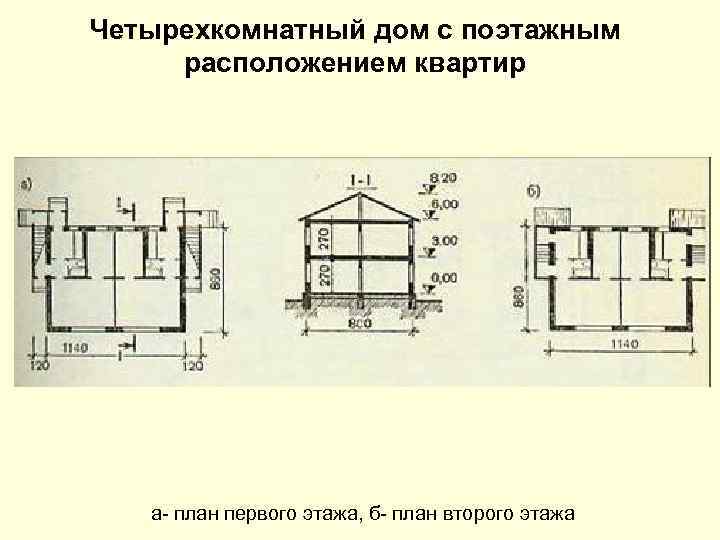

Четырехкомнатный дом с поэтажным расположением квартир а- план первого этажа, б- план второго этажа

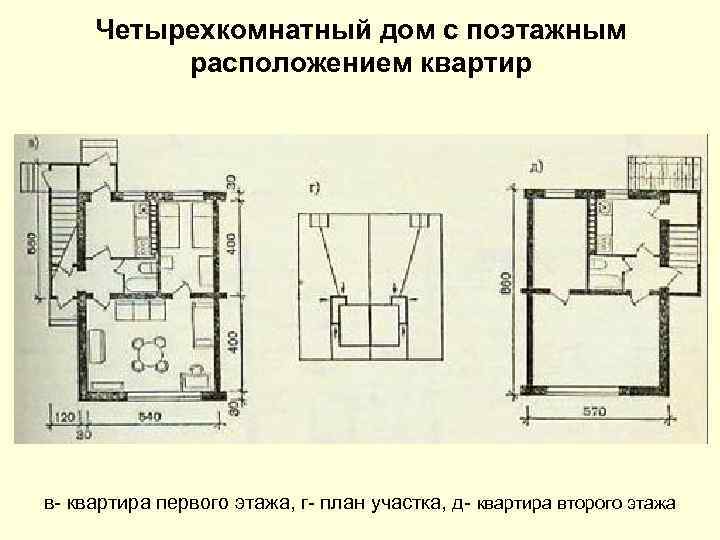

Четырехкомнатный дом с поэтажным расположением квартир в- квартира первого этажа, г- план участка, д- квартира второго этажа

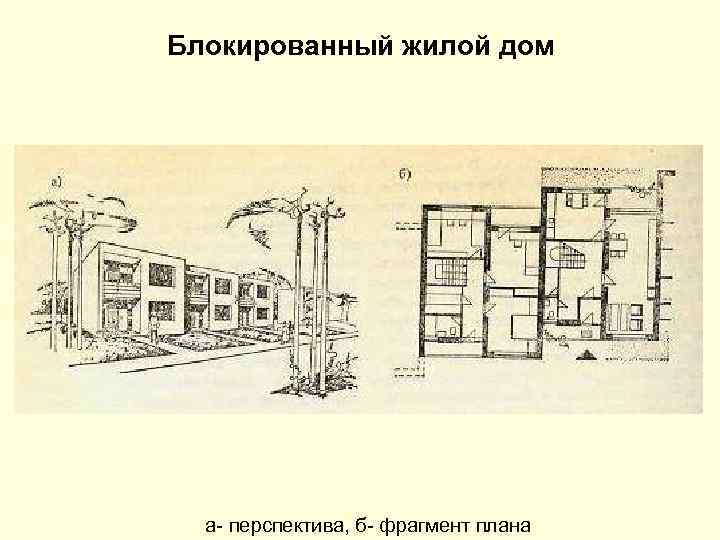

Блокированный жилой дом а- перспектива, б- фрагмент плана

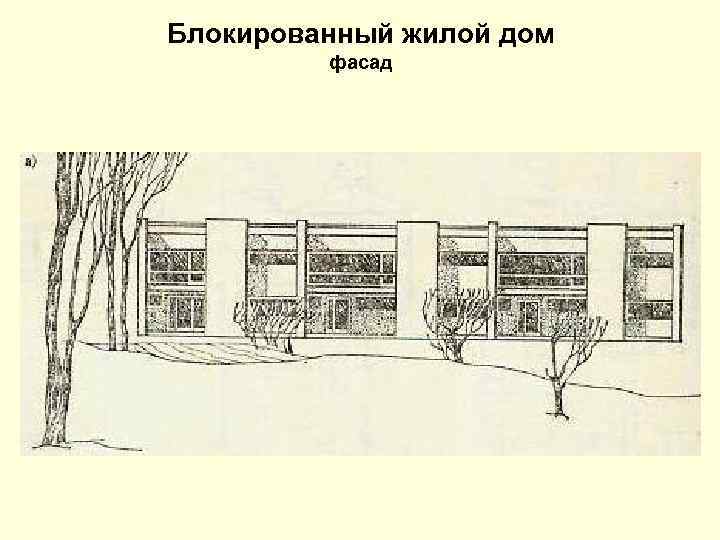

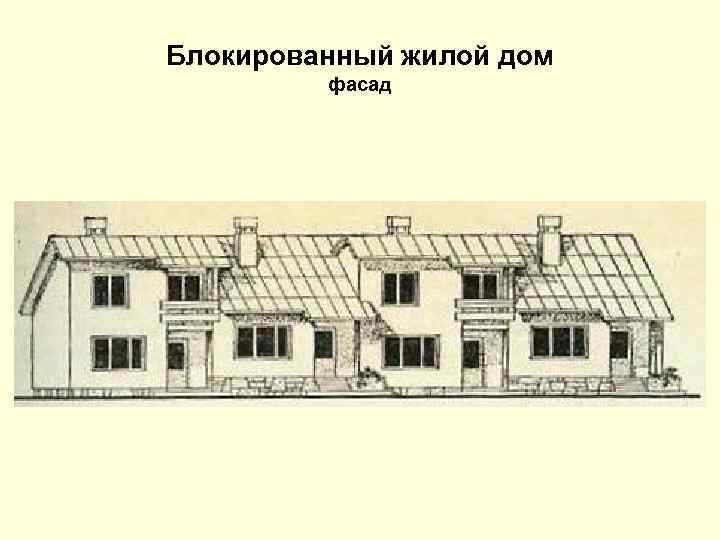

Блокированный жилой дом фасад

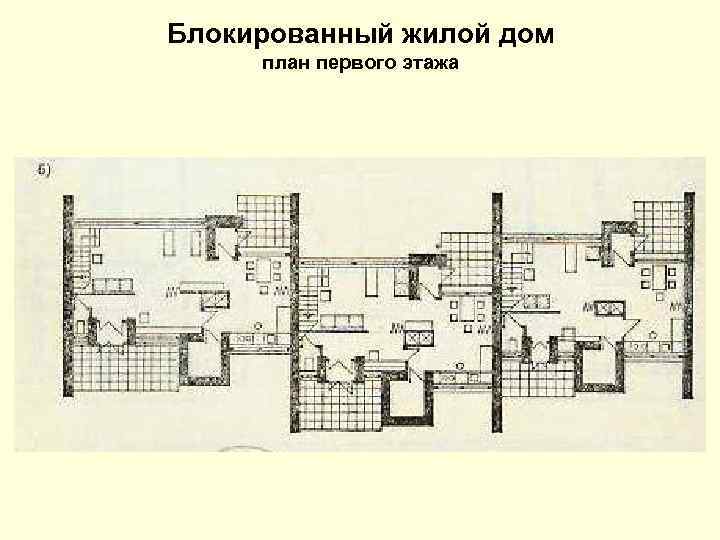

Блокированный жилой дом план первого этажа

Блокированный жилой дом фасад

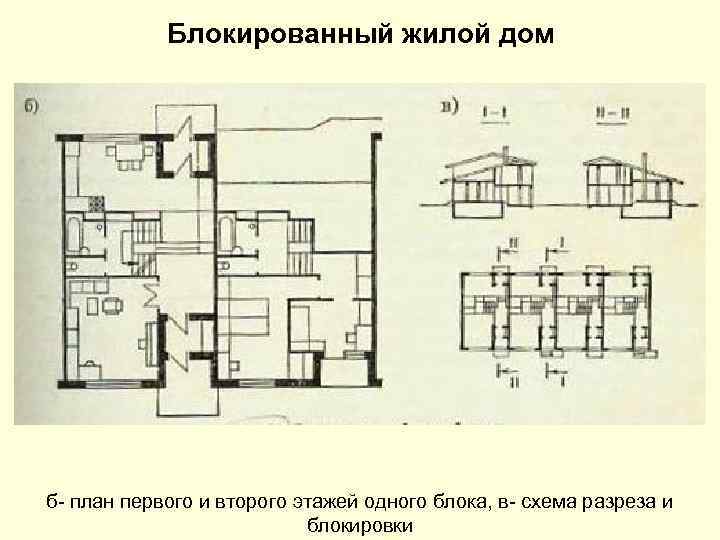

Блокированный жилой дом б- план первого и второго этажей одного блока, в- схема разреза и блокировки

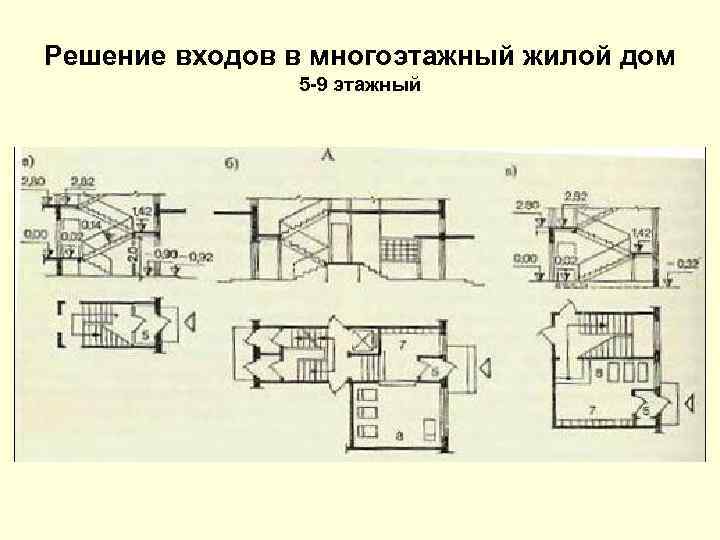

Решение входов в многоэтажный жилой дом 5 -9 этажный

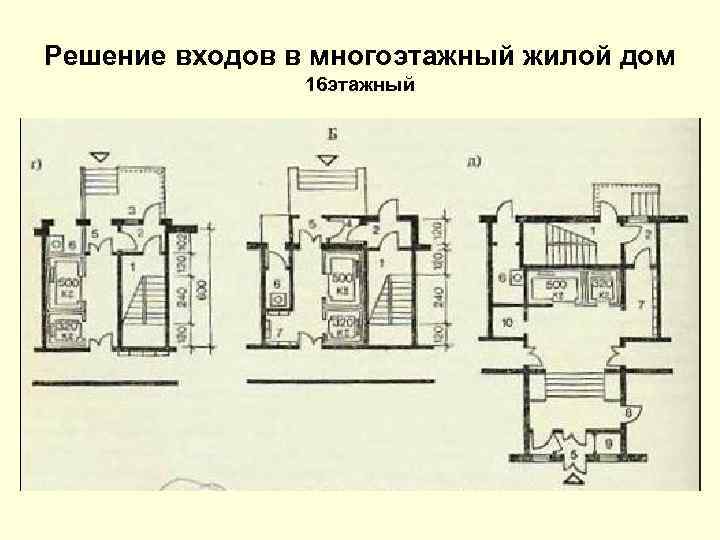

Решение входов в многоэтажный жилой дом 16 этажный

Типы лестниц и противопожарных переходов, соответствующие основным планировочным схемам многоэтажных жилых домов

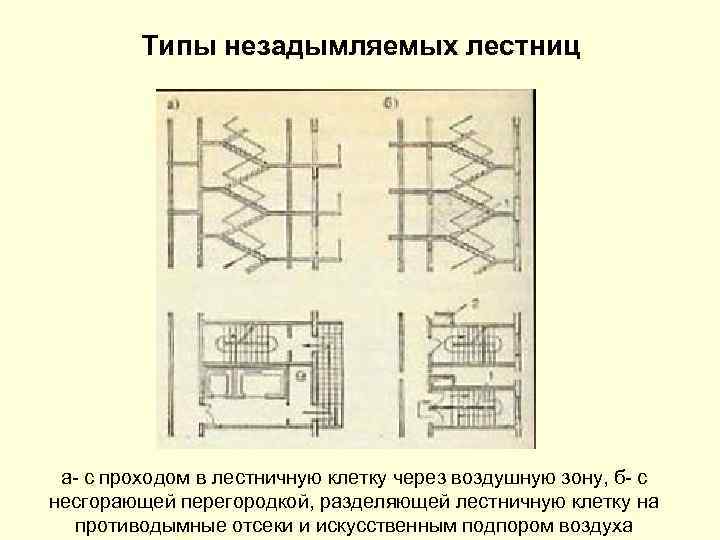

Типы незадымляемых лестниц а- с проходом в лестничную клетку через воздушную зону, б- с несгорающей перегородкой, разделяющей лестничную клетку на противодымные отсеки и искусственным подпором воздуха

Типы лестнично-лифтовых узлов многоэтажных жилых домов 9 -этажных

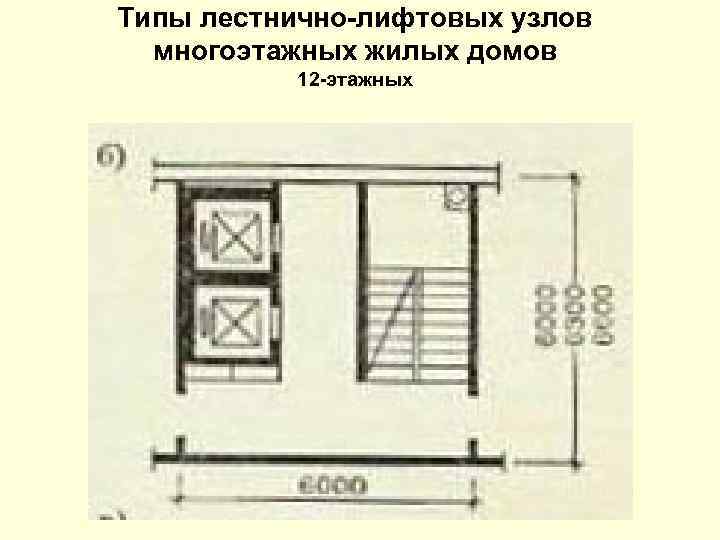

Типы лестнично-лифтовых узлов многоэтажных жилых домов 12 -этажных

Типы лестнично-лифтовых узлов многоэтажных жилых домов 16 -этажных

Типы секций в соответствии с их местом расположения в плане а- рядовая, б- торцовая, в- угловая, г- рядовая для дома с криволинейным очертанием плана, д- поворотная под углом 1200 е- поворотная под углом 900

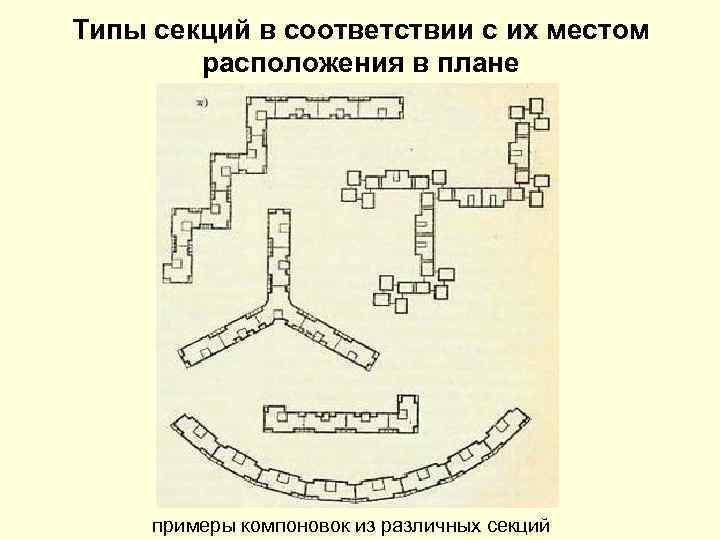

Типы секций в соответствии с их местом расположения в плане примеры компоновок из различных секций

Четырехквартирные секции для 9 -этажных домов прямоугольная

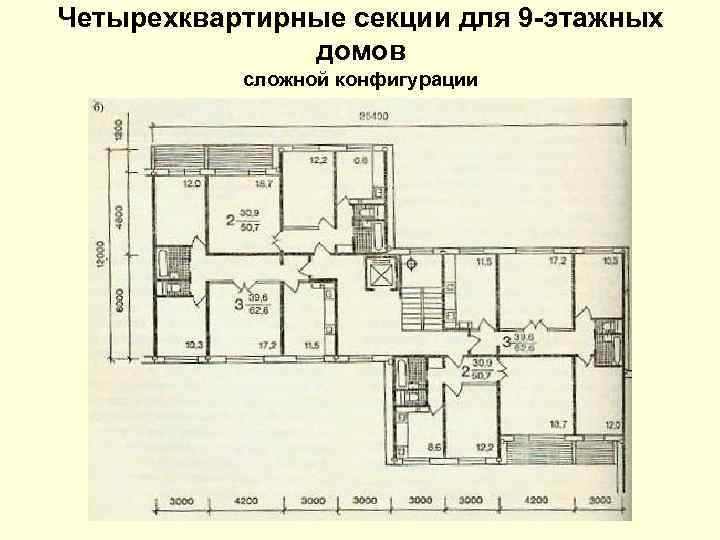

Четырехквартирные секции для 9 -этажных домов сложной конфигурации

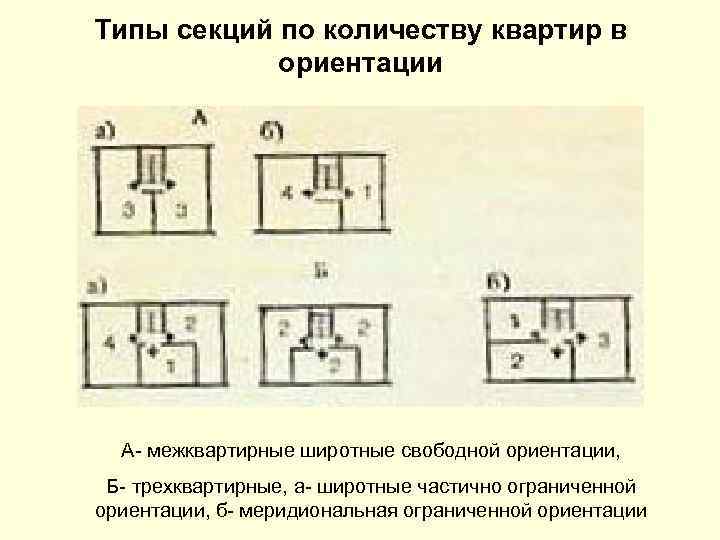

Типы секций по количеству квартир в ориентации А- межквартирные широтные свободной ориентации, Б- трехквартирные, а- широтные частично ограниченной ориентации, б- меридиональная ограниченной ориентации

Типы секций по количеству квартир в ориентации В- четырехквартирные, а- меридиональные ограниченной ориентации, б- широтная частично ограниченной ориентации Г- шестиквартирная меридиональная, Д- восьмиквартирная меридиональная

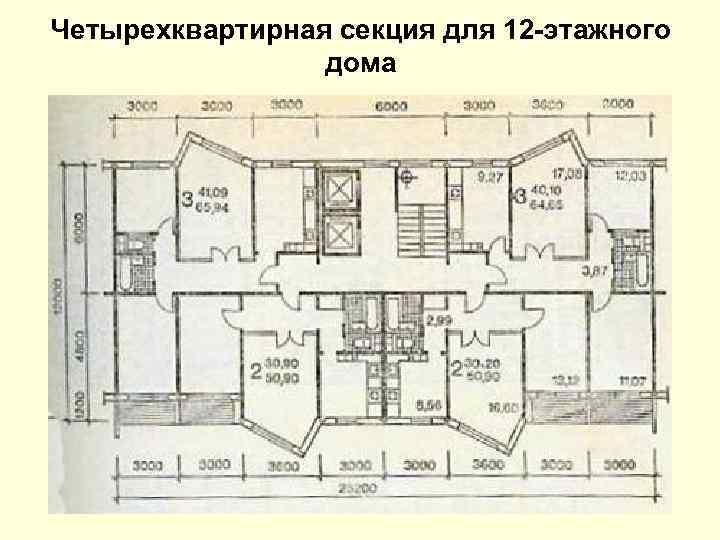

Четырехквартирная секция для 12 -этажного дома

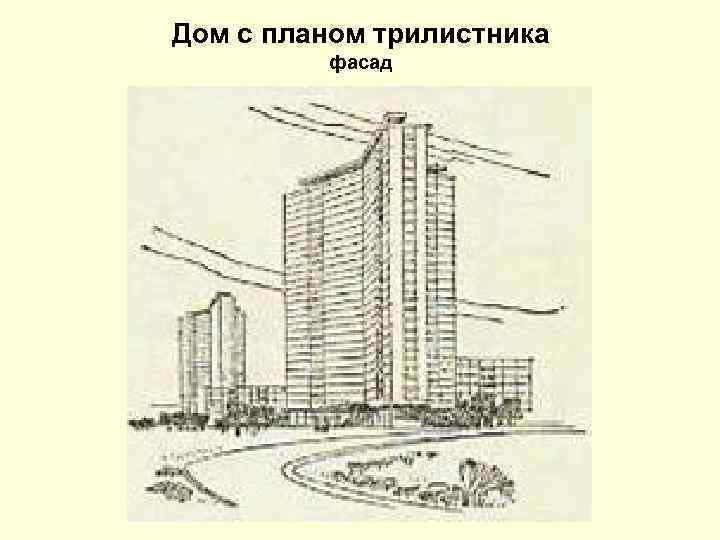

Дом с планом трилистника фасад

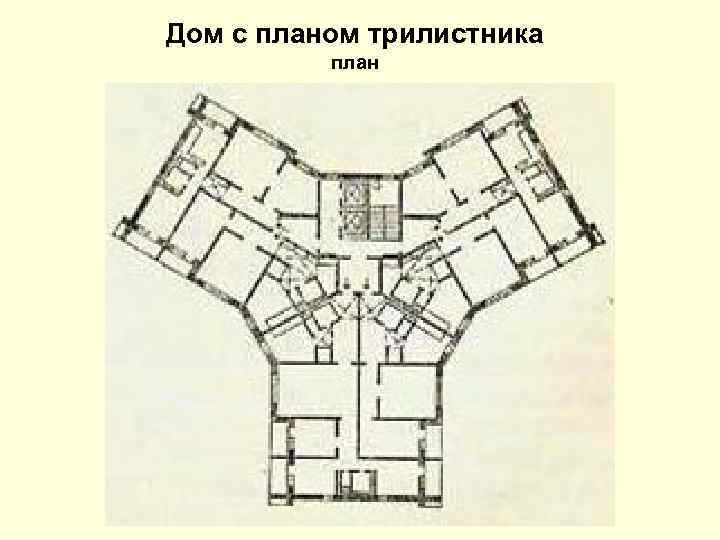

Дом с планом трилистника план

План 9 -этажного дома- башни с крестообразной формой в плане

25 -этажный жилой дом-башня с монолитным ядром жесткости фасад

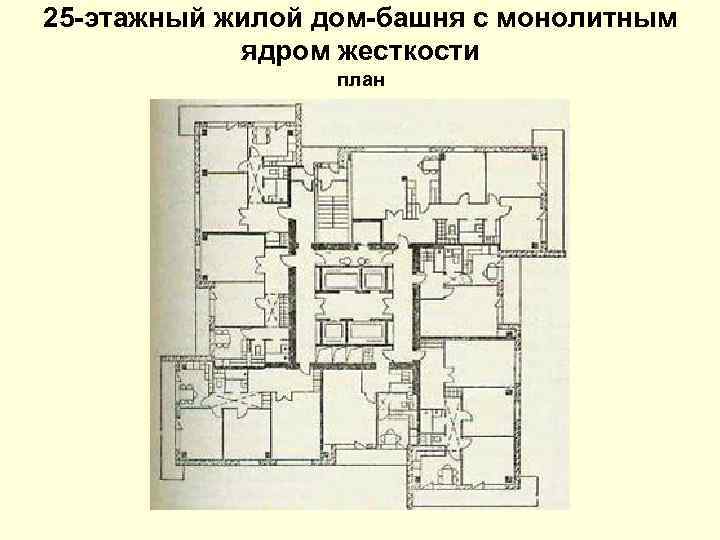

25 -этажный жилой дом-башня с монолитным ядром жесткости план

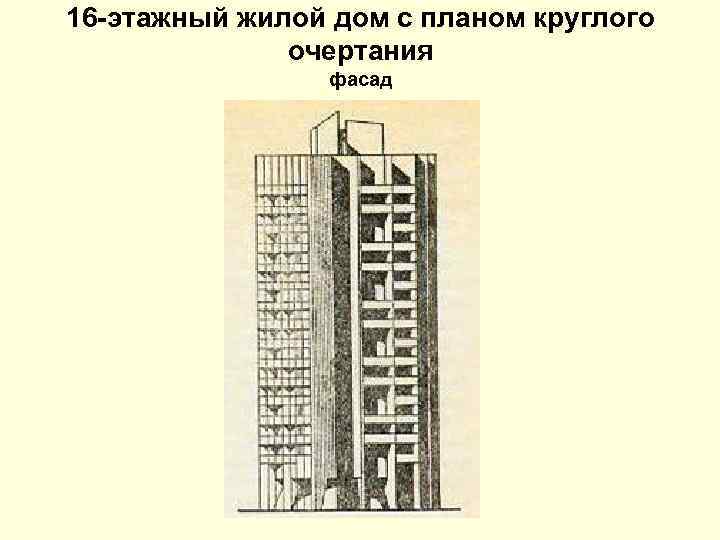

16 -этажный жилой дом с планом круглого очертания фасад

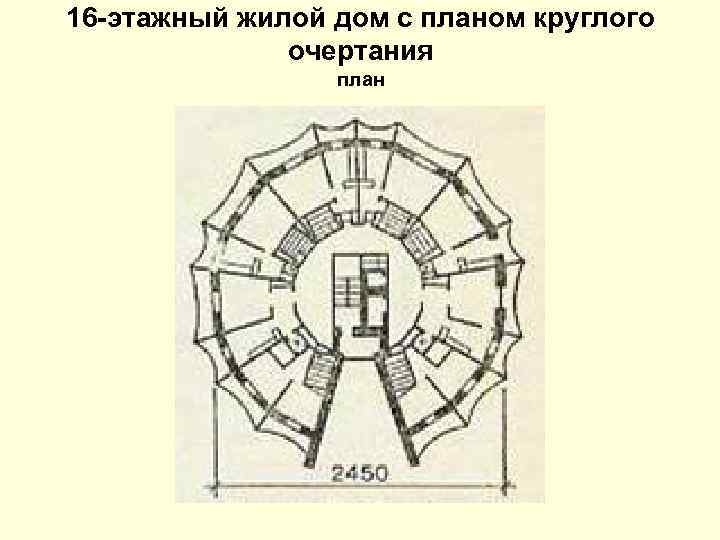

16 -этажный жилой дом с планом круглого очертания план

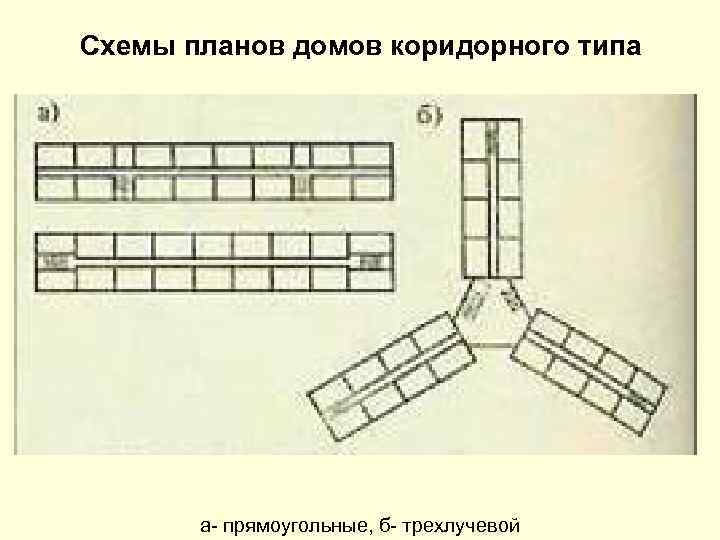

Схемы планов домов коридорного типа а- прямоугольные, б- трехлучевой

Схемы планов домов коридорного типа со сдвижкой коридора

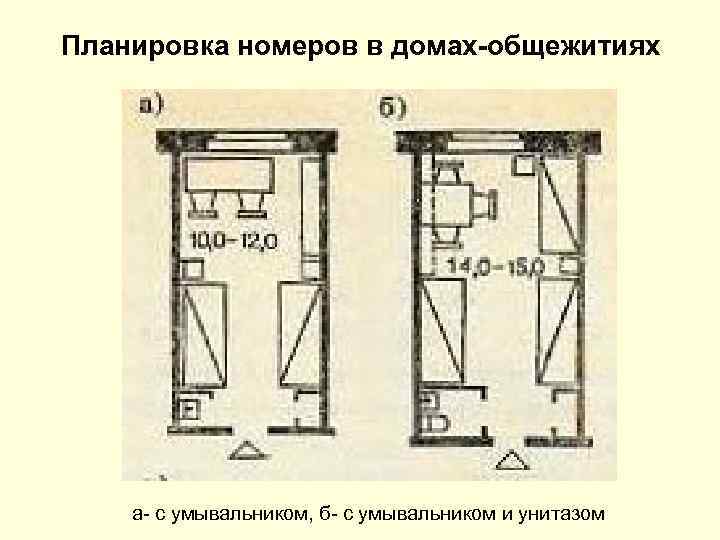

Планировка номеров в домах-общежитиях а- с умывальником, б- с умывальником и унитазом

Планировка номеров в домах-общежитиях в- с полным санитарным узлом, обслуживающий 2 комнаты

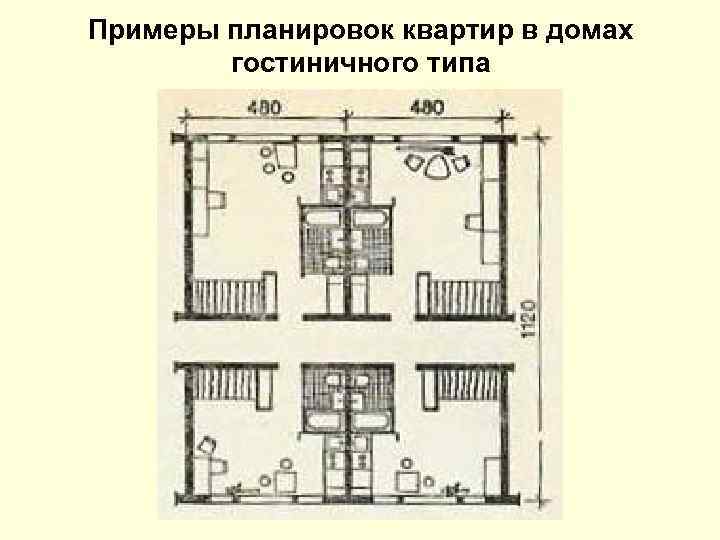

Примеры планировок квартир в домах гостиничного типа

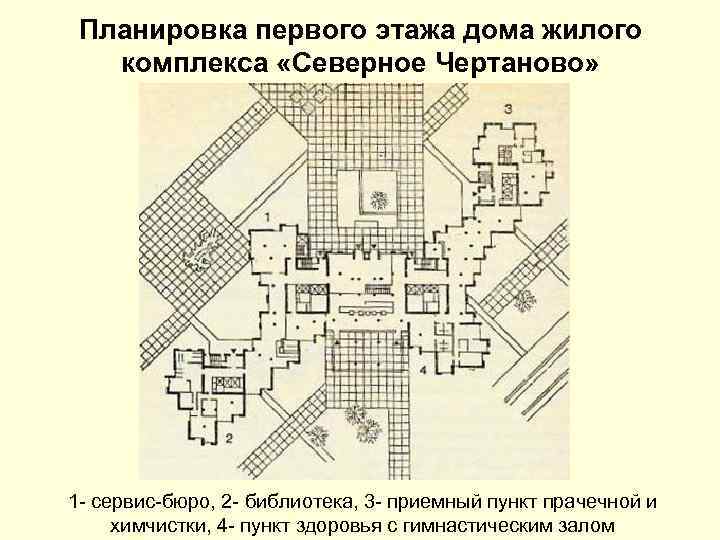

Планировка первого этажа дома жилого комплекса «Северное Чертаново» 1 - сервис-бюро, 2 - библиотека, 3 - приемный пункт прачечной и химчистки, 4 - пункт здоровья с гимнастическим залом

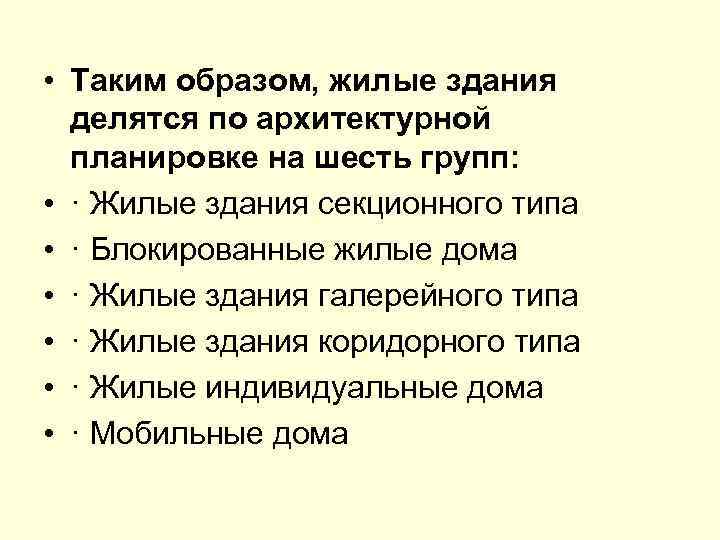

• Таким образом, жилые здания делятся по архитектурной планировке на шесть групп: • · Жилые здания секционного типа • · Блокированные жилые дома • · Жилые здания галерейного типа • · Жилые здания коридорного типа • · Жилые индивидуальные дома • · Мобильные дома

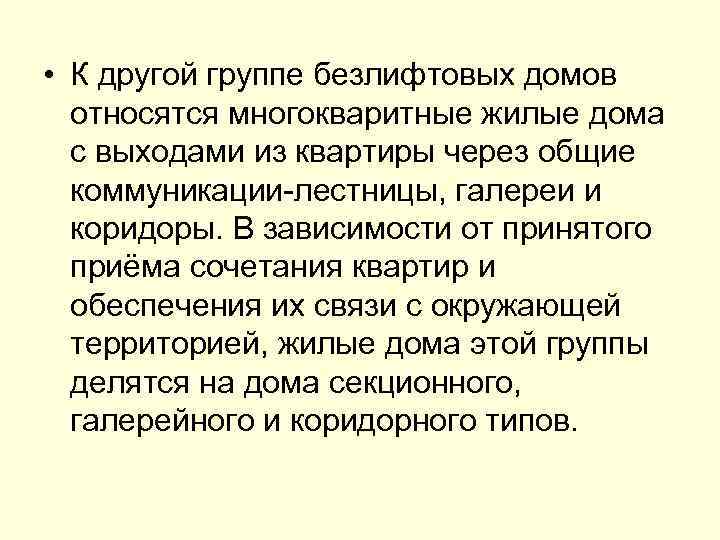

• К другой группе безлифтовых домов относятся многокваритные жилые дома с выходами из квартиры через общие коммуникации-лестницы, галереи и коридоры. В зависимости от принятого приёма сочетания квартир и обеспечения их связи с окружающей территорией, жилые дома этой группы делятся на дома секционного, галерейного и коридорного типов.

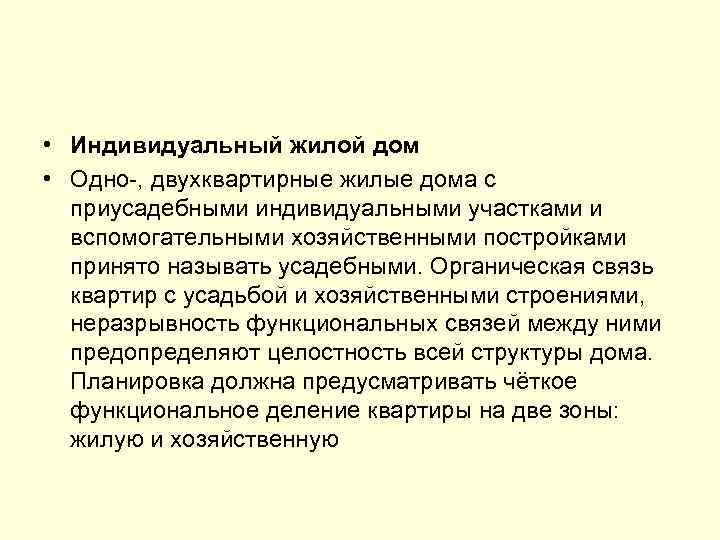

• Индивидуальный жилой дом • Одно-, двухквартирные жилые дома с приусадебными индивидуальными участками и вспомогательными хозяйственными постройками принято называть усадебными. Органическая связь квартир с усадьбой и хозяйственными строениями, неразрывность функциональных связей между ними предопределяют целостность всей структуры дома. Планировка должна предусматривать чёткое функциональное деление квартиры на две зоны: жилую и хозяйственную

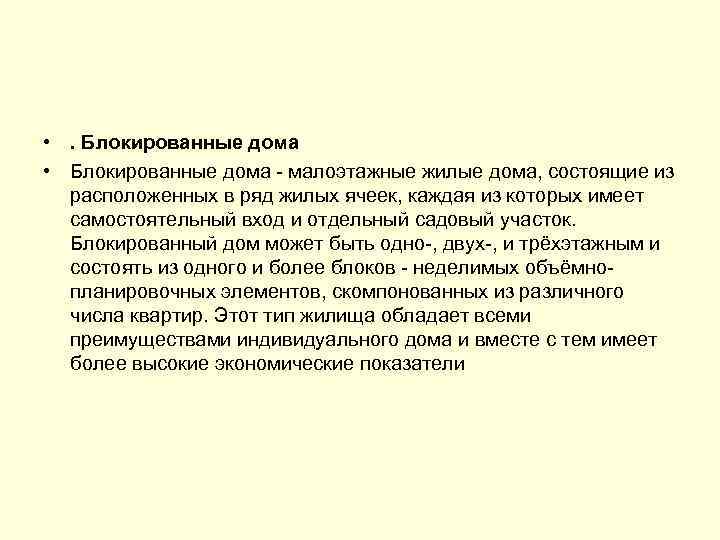

• . Блокированные дома • Блокированные дома - малоэтажные жилые дома, состоящие из расположенных в ряд жилых ячеек, каждая из которых имеет самостоятельный вход и отдельный садовый участок. Блокированный дом может быть одно-, двух-, и трёхэтажным и состоять из одного и более блоков - неделимых объёмнопланировочных элементов, скомпонованных из различного числа квартир. Этот тип жилища обладает всеми преимуществами индивидуального дома и вместе с тем имеет более высокие экономические показатели

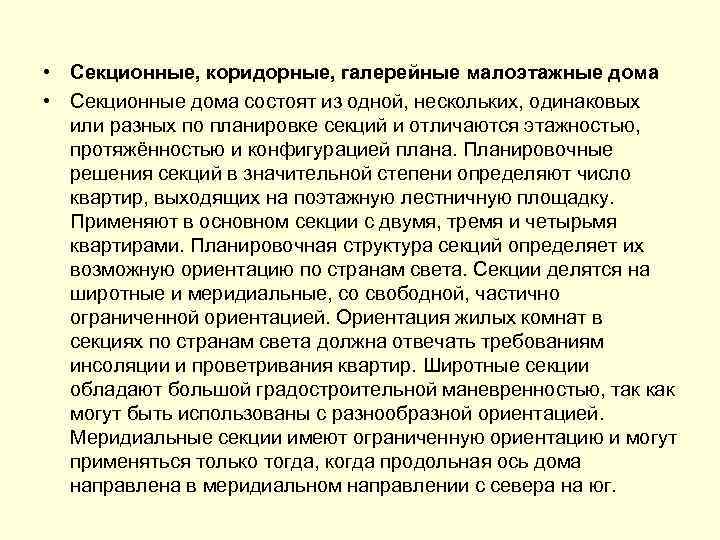

• Секционные, коридорные, галерейные малоэтажные дома • Секционные дома состоят из одной, нескольких, одинаковых или разных по планировке секций и отличаются этажностью, протяжённостью и конфигурацией плана. Планировочные решения секций в значительной степени определяют число квартир, выходящих на поэтажную лестничную площадку. Применяют в основном секции с двумя, тремя и четырьмя квартирами. Планировочная структура секций определяет их возможную ориентацию по странам света. Секции делятся на широтные и меридиальные, со свободной, частично ограниченной ориентацией. Ориентация жилых комнат в секциях по странам света должна отвечать требованиям инсоляции и проветривания квартир. Широтные секции обладают большой градостроительной маневренностью, так как могут быть использованы с разнообразной ориентацией. Меридиальные секции имеют ограниченную ориентацию и могут применяться только тогда, когда продольная ось дома направлена в меридиальном направлении с севера на юг.

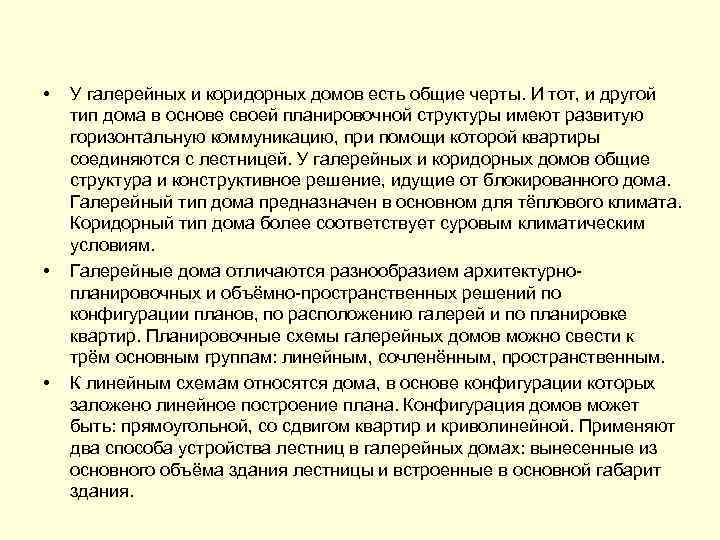

• • • У галерейных и коридорных домов есть общие черты. И тот, и другой тип дома в основе своей планировочной структуры имеют развитую горизонтальную коммуникацию, при помощи которой квартиры соединяются с лестницей. У галерейных и коридорных домов общие структура и конструктивное решение, идущие от блокированного дома. Галерейный тип дома предназначен в основном для тёплового климата. Коридорный тип дома более соответствует суровым климатическим условиям. Галерейные дома отличаются разнообразием архитектурнопланировочных и объёмно-пространственных решений по конфигурации планов, по расположению галерей и по планировке квартир. Планировочные схемы галерейных домов можно свести к трём основным группам: линейным, сочленённым, пространственным. К линейным схемам относятся дома, в основе конфигурации которых заложено линейное построение плана. Конфигурация домов может быть: прямоугольной, со сдвигом квартир и криволинейной. Применяют два способа устройства лестниц в галерейных домах: вынесенные из основного объёма здания лестницы и встроенные в основной габарит здания.
