Жіктелген бақылау пункттері бар диспетчерлік орталықтандыру жүйесі Юг (Юг с РКП)

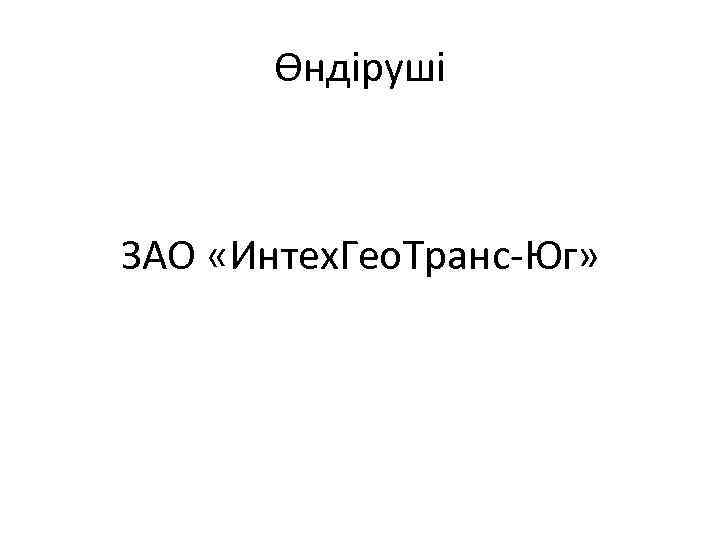

Өндіруші ЗАО «Интех. Гео. Транс-Юг»

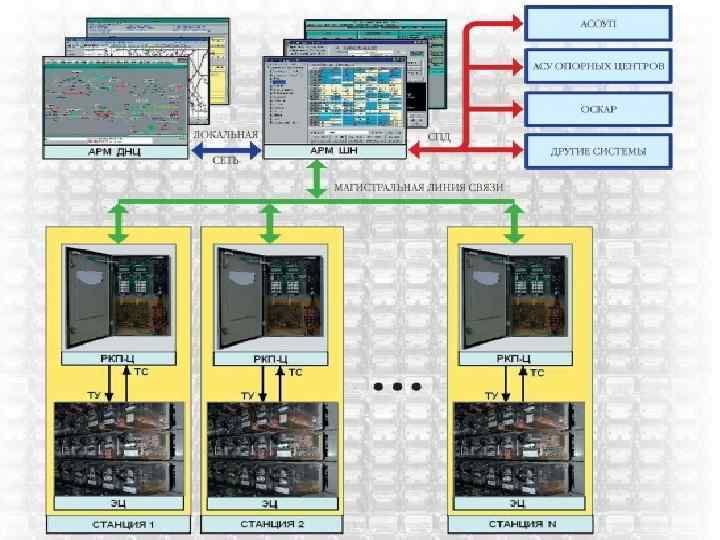

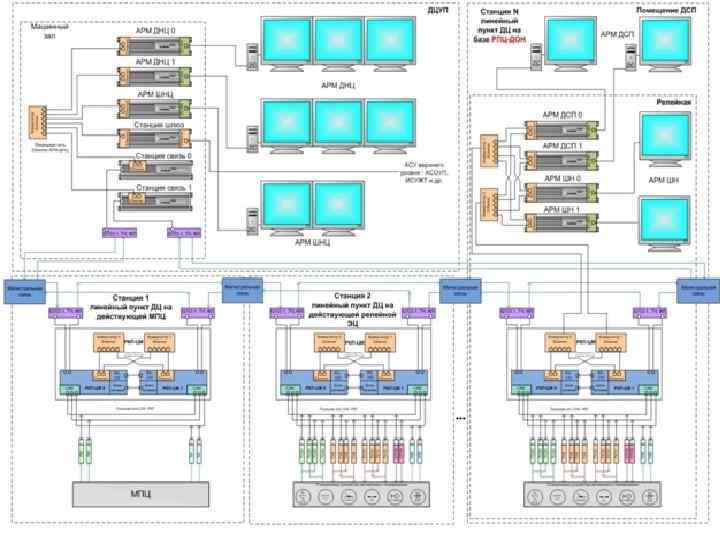

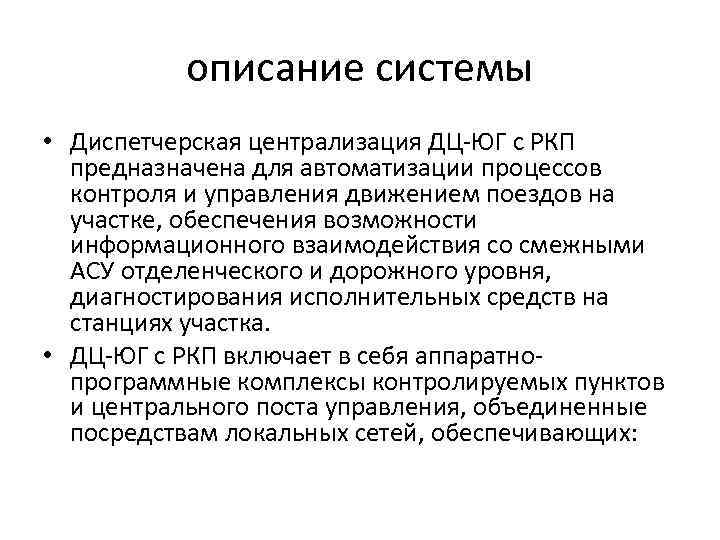

описание системы • Диспетчерская централизация ДЦ-ЮГ с РКП предназначена для автоматизации процессов контроля и управления движением поездов на участке, обеспечения возможности информационного взаимодействия со смежными АСУ отделенческого и дорожного уровня, диагностирования исполнительных средств на станциях участка. • ДЦ-ЮГ с РКП включает в себя аппаратнопрограммные комплексы контролируемых пунктов и центрального поста управления, объединенные посредствам локальных сетей, обеспечивающих:

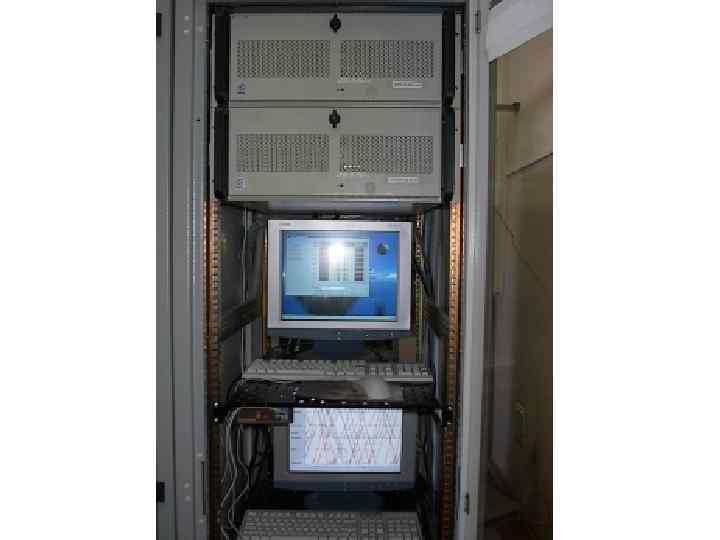

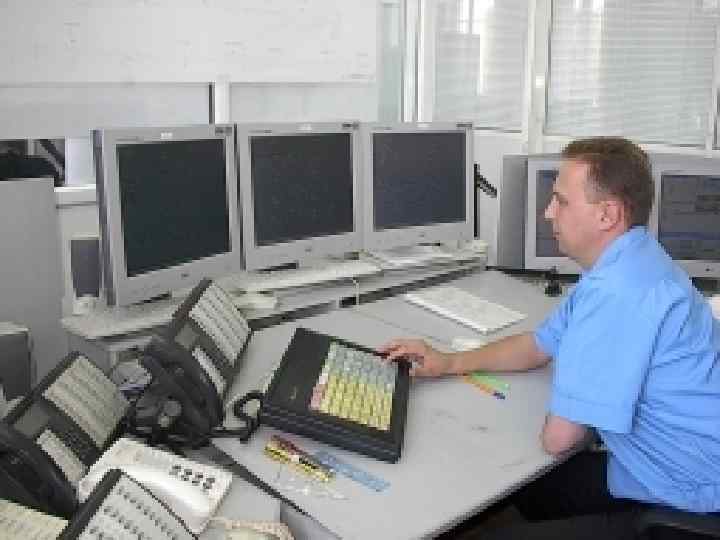

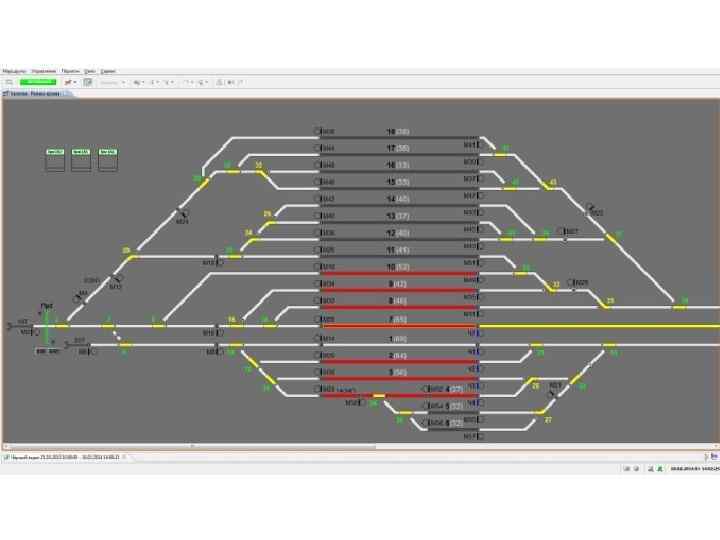

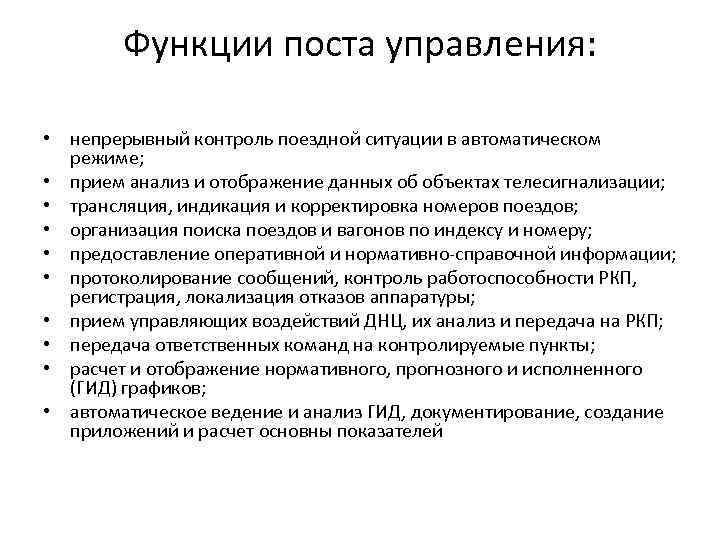

Функции поста управления: • непрерывный контроль поездной ситуации в автоматическом режиме; • прием анализ и отображение данных об объектах телесигнализации; • трансляция, индикация и корректировка номеров поездов; • организация поиска поездов и вагонов по индексу и номеру; • предоставление оперативной и нормативно-справочной информации; • протоколирование сообщений, контроль работоспособности РКП, регистрация, локализация отказов аппаратуры; • прием управляющих воздействий ДНЦ, их анализ и передача на РКП; • передача ответственных команд на контролируемые пункты; • расчет и отображение нормативного, прогнозного и исполненного (ГИД) графиков; • автоматическое ведение и анализ ГИД, документирование, создание приложений и расчет основны показателей

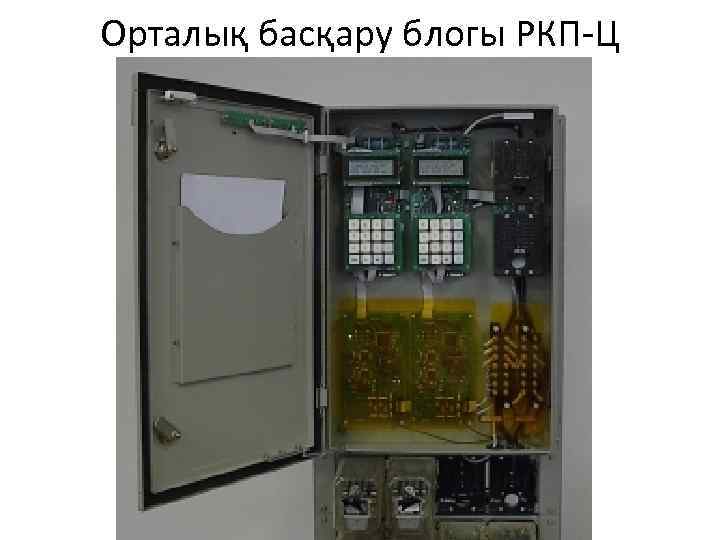

Орталық басқару блогы РКП-Ц

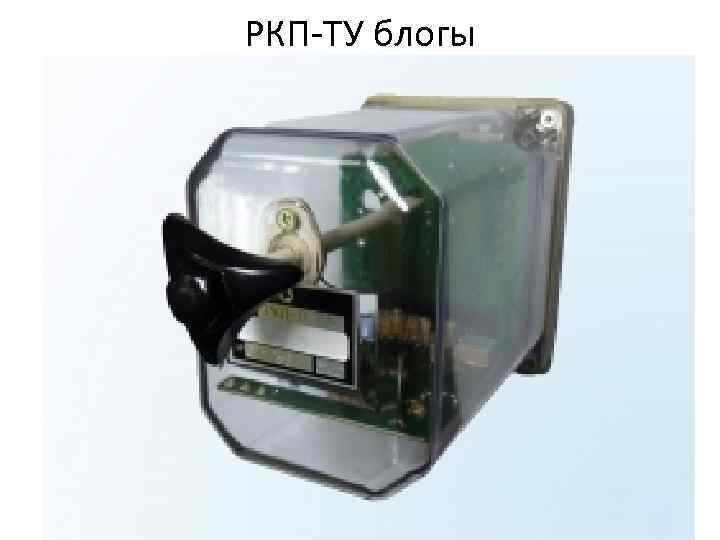

РКП-ТУ блогы

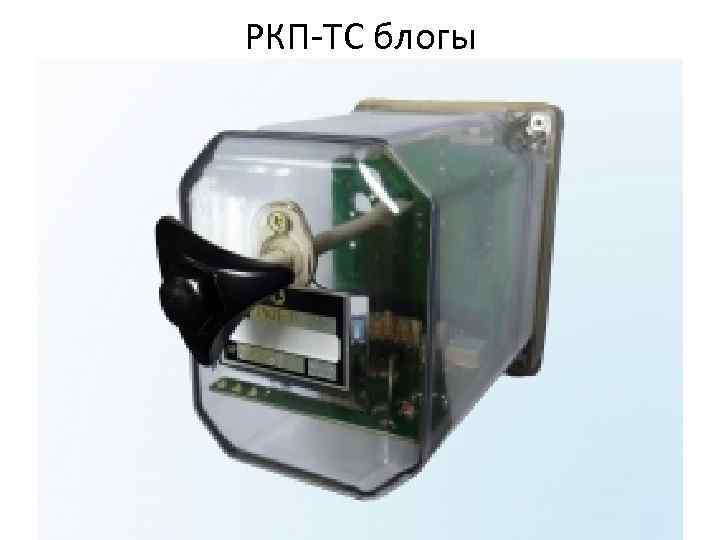

РКП-ТС блогы

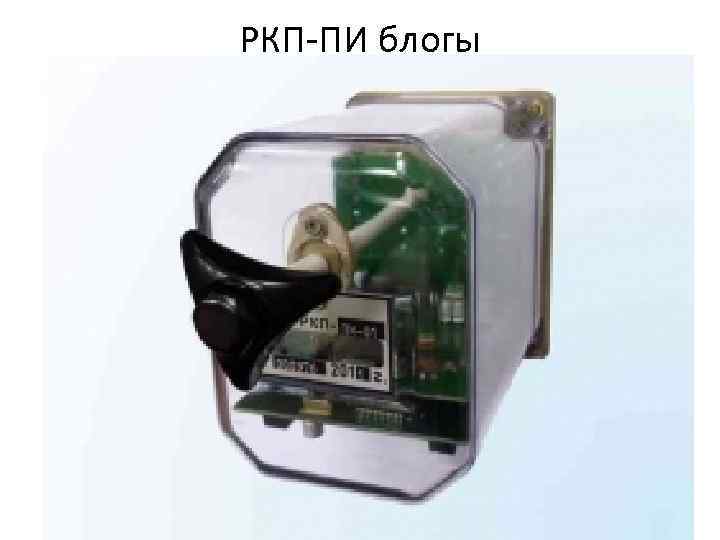

РКП-ПИ блогы

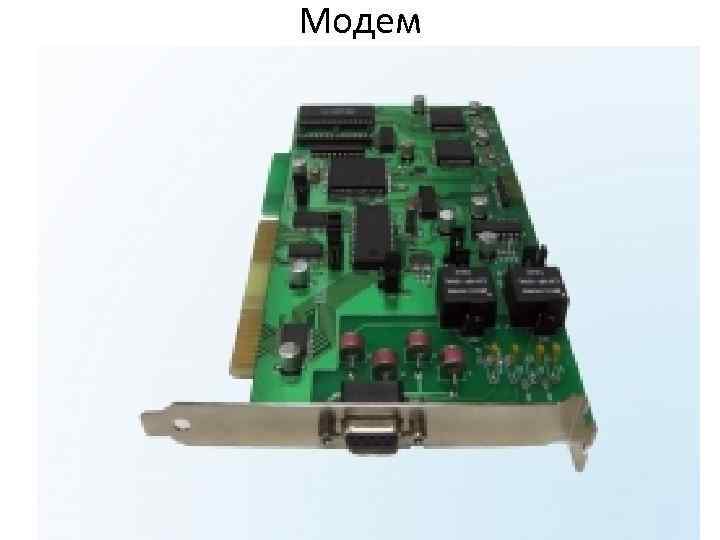

Модем

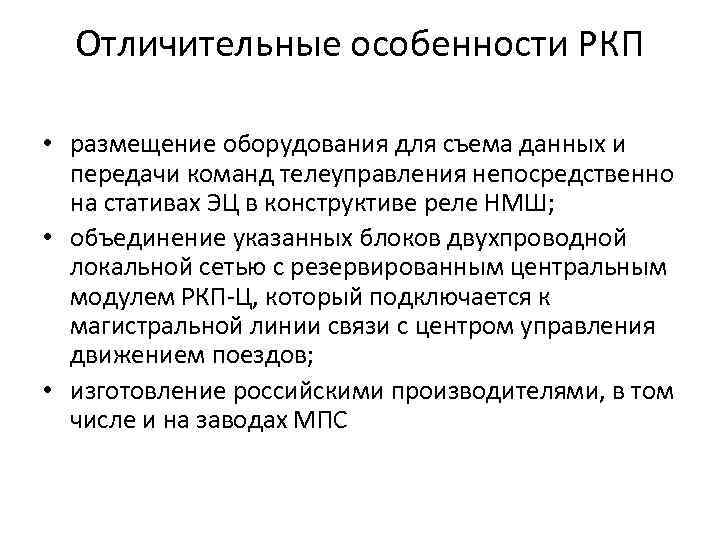

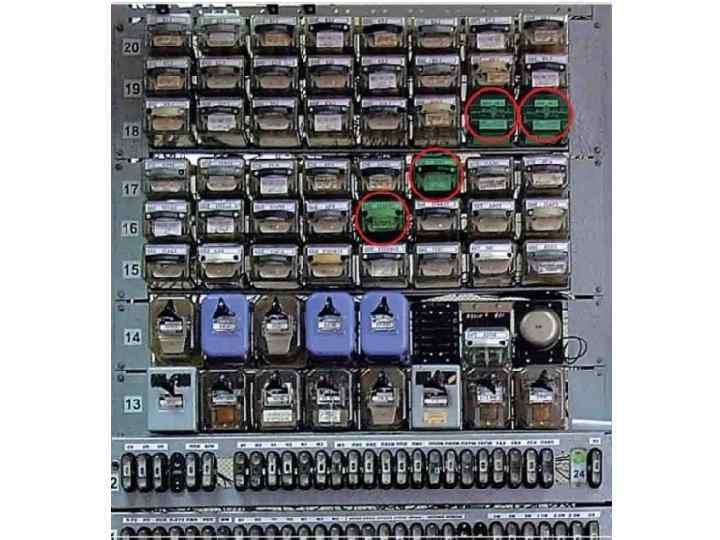

Отличительные особенности РКП • размещение оборудования для съема данных и передачи команд телеуправления непосредственно на стативах ЭЦ в конструктиве реле НМШ; • объединение указанных блоков двухпроводной локальной сетью с резервированным центральным модулем РКП-Ц, который подключается к магистральной линии связи с центром управления движением поездов; • изготовление российскими производителями, в том числе и на заводах МПС

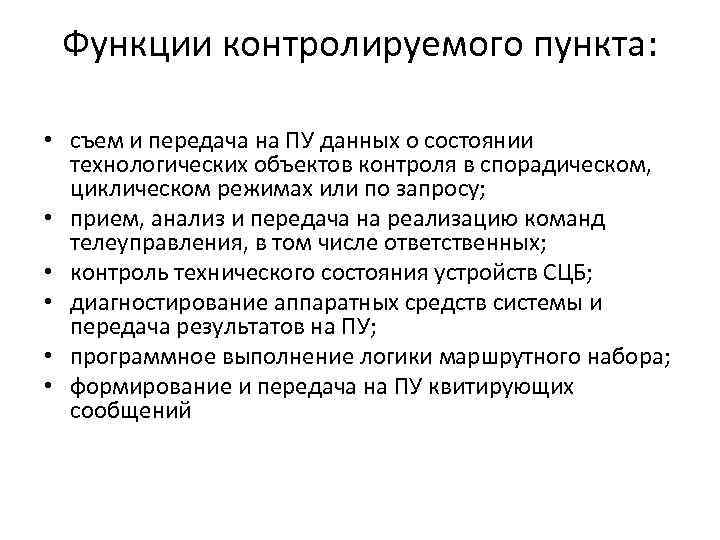

Функции контролируемого пункта: • съем и передача на ПУ данных о состоянии технологических объектов контроля в спорадическом, циклическом режимах или по запросу; • прием, анализ и передача на реализацию команд телеуправления, в том числе ответственных; • контроль технического состояния устройств СЦБ; • диагностирование аппаратных средств системы и передача результатов на ПУ; • программное выполнение логики маршрутного набора; • формирование и передача на ПУ квитирующих сообщений
