ЖЕЛЕЗО И ЕГО СПЛАВЫ Кристаллическое

ЖЕЛЕЗО И ЕГО СПЛАВЫ

Кристаллическое строение железа ОЦК ГЦК Модификации железа: α-ОЦК 20 - 7680 С β-ОЦК 768 -9100 С γ- ГЦК 910 -14010 С δ-ОЦК 1401 -15390 С α-Fe- ферромегнитно α-Fe, β-Fe, δ-Fe β-Fe- парамагнитно γ- Fe Θ-температура Кюри- переход Ферро-парамагнитное состояние

Строение углерода Углерод- гексагональная слоистая Алмаз- тетраэдрическая решетка- Решетка. 4 - валентные электрона (кубическая типа алмаза)Каждый коллективизированы, отсюда атом ковалентно связан с 4 -мя электропроводность графита соседями

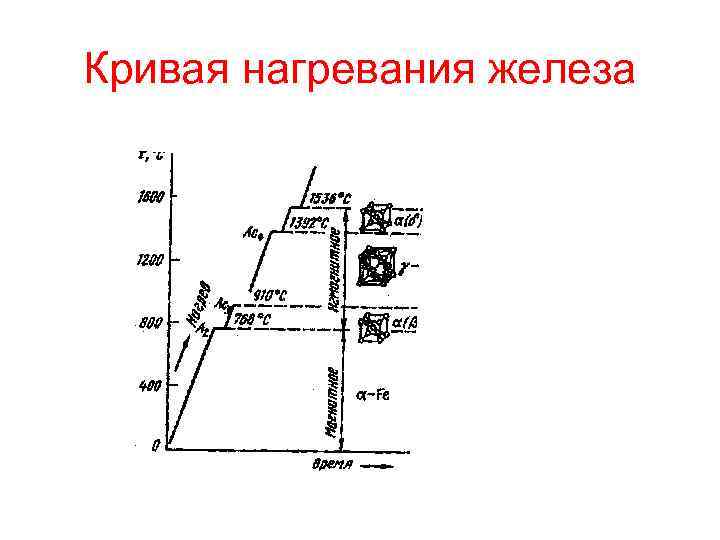

Кривая нагревания железа

Фазовая и структурная диаграммы системы Fe-C I-жидкость; II-жидкость +аустенит; III-жидкость + цементит; IV-аустенит; V-аустенит +цементит; VI-цементит + ледебурит; VII-ледебурит + цементит; VIII-аустенит + феррит; IX- феррит + перлит; X- перлит + цементит; XI- перлит + ледебурит; XII-ледебурит + цементит.

Диаграмма –Fe-Fe 3 C Твердые растворы Феррит- твердый раствор углерода в α-Fe Аустенит-твердый раствор углерода в γ-Fe Механические смеси Перлит- эвтектоидная смесь -7270 C А 0, 8=Ф , 02+Ц 6, 67 Ледебурит- эвтектическая смесь Ж 4, 3=А 2, 0+Ц 6, 67 - 11470 C Соединение Цементит-Fe 3 C 0, 8 4, 3

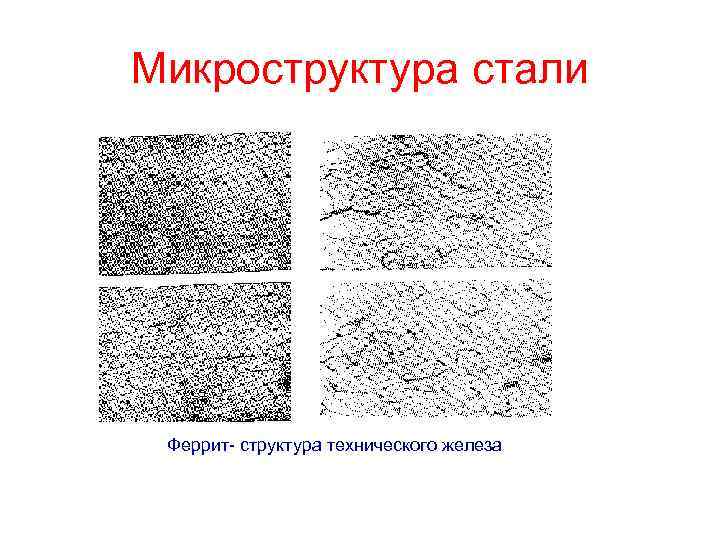

Микроструктура стали Феррит- структура технического железа

Микроструктура конструкционной доэвтектоидной стали По мере роста углерода в стали растет количество перлита

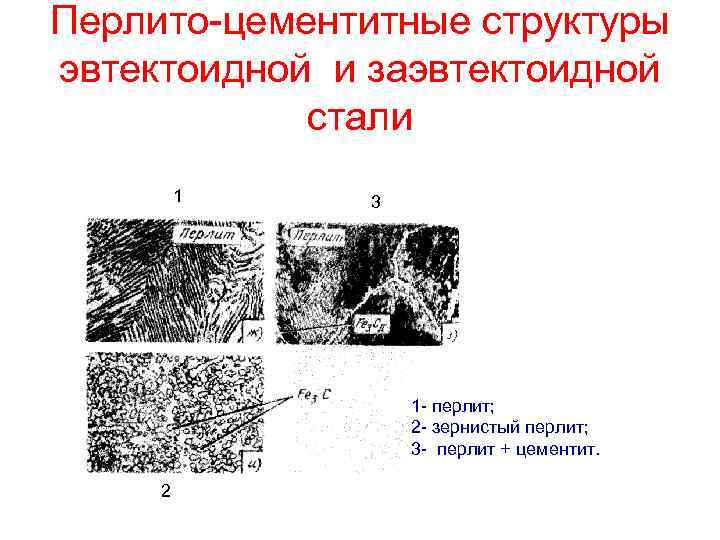

Перлито-цементитные структуры эвтектоидной и заэвтектоидной стали 1 3 1 - перлит; 2 - зернистый перлит; 3 - перлит + цементит. 2

Структура чугунов

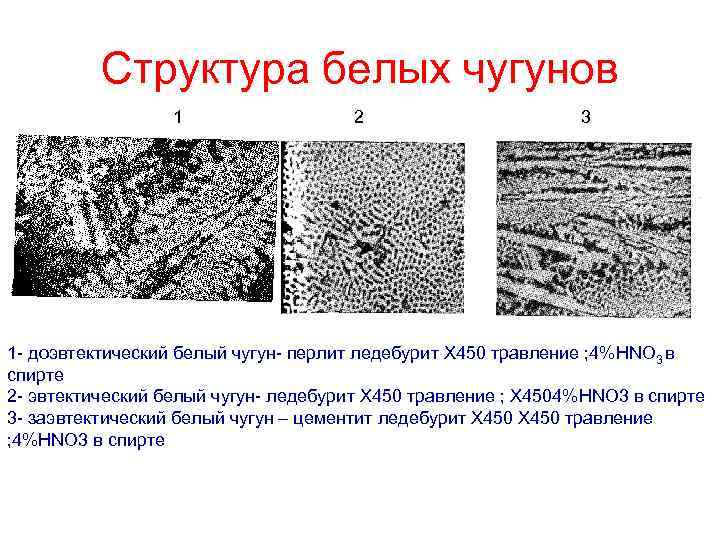

Структура белых чугунов 1 2 3 1 - доэвтектический белый чугун- перлит ледебурит Х 450 травление ; 4%HNO 3 в спирте 2 - эвтектический белый чугун- ледебурит Х 450 травление ; Х 4504%HNO 3 в спирте 3 - заэвтектический белый чугун – цементит ледебурит Х 450 травление ; 4%HNO 3 в спирте

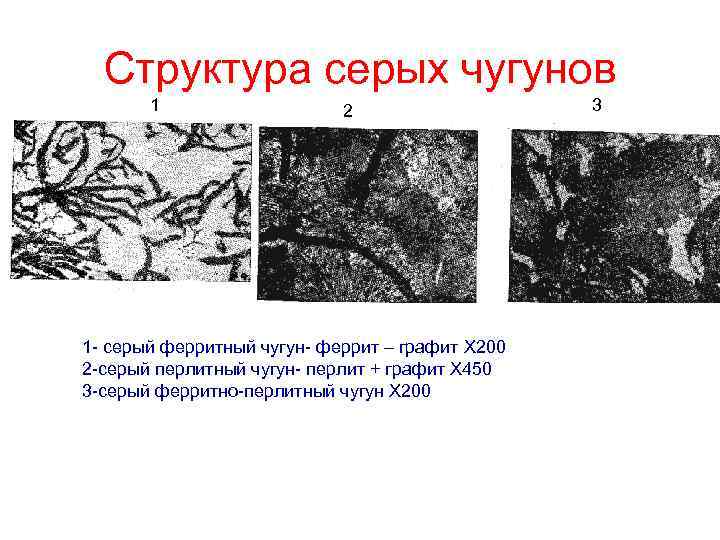

Структура серых чугунов 1 2 3 1 - серый ферритный чугун- феррит – графит Х 200 2 -серый перлитный чугун- перлит + графит Х 450 3 -серый ферритно-перлитный чугун Х 200

Графит серого чугуна. Х 750

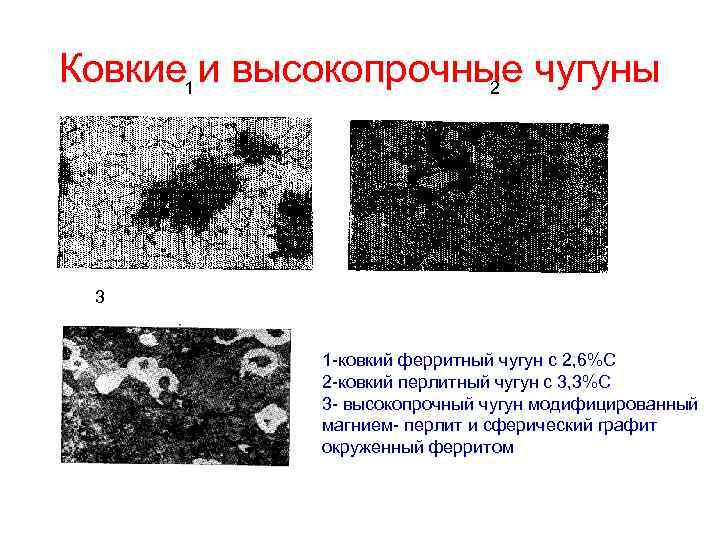

Ковкие 1 и высокопрочные чугуны 2 3 1 -ковкий ферритный чугун с 2, 6%С 2 -ковкий перлитный чугун с 3, 3%С 3 - высокопрочный чугун модифицированный магнием- перлит и сферический графит окруженный ферритом

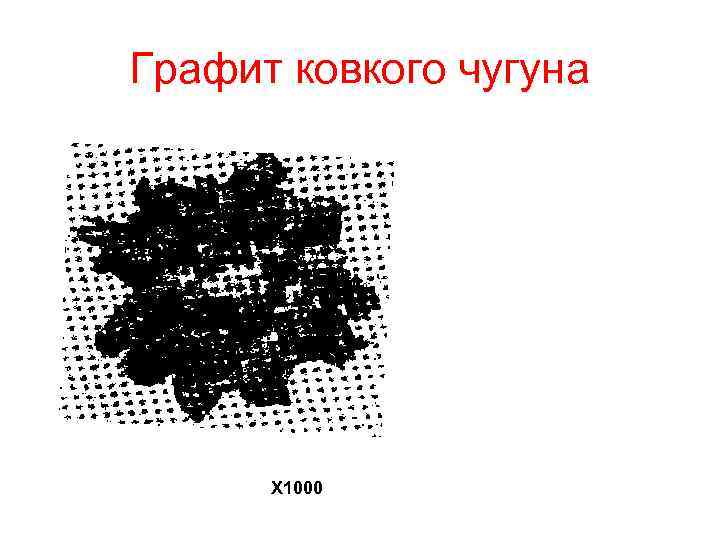

Графит ковкого чугуна Х 1000

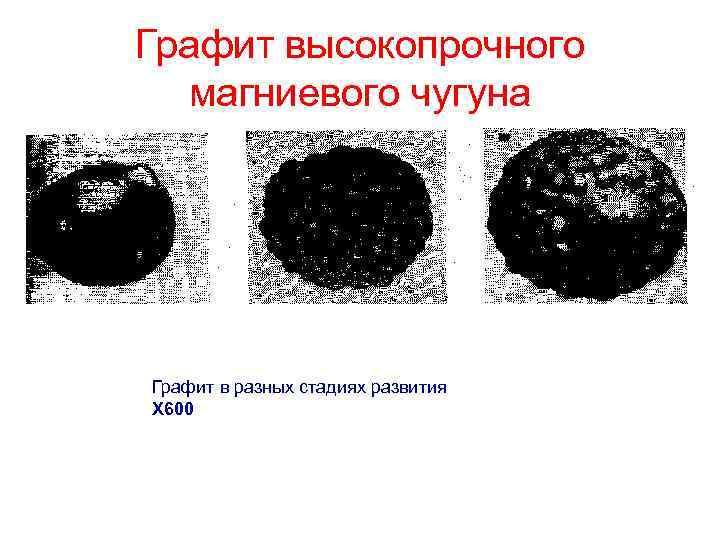

Графит высокопрочного магниевого чугуна Графит в разных стадиях развития Х 600

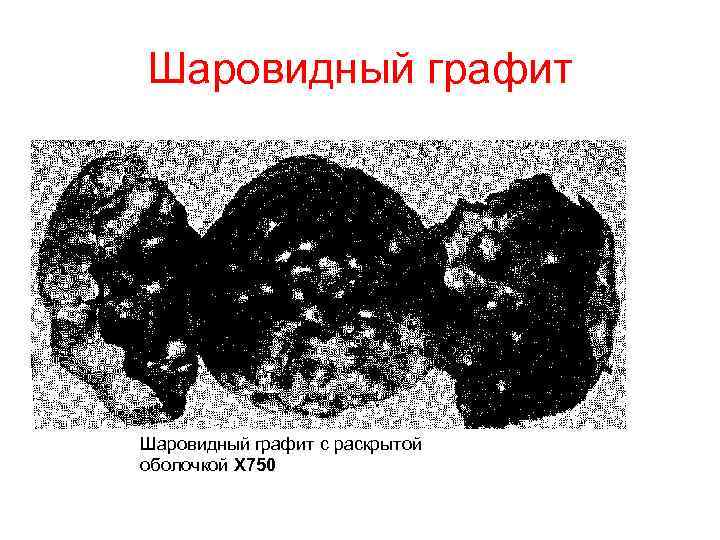

Шаровидный графит с раскрытой оболочкой Х 750

Шаровидный графит в разрезе при объемной и плоской съемке Х 750
