Железнодорожный путь выполнил: Левшиц А. А группа М 5. 11. 4

Железнодорожный путь — сложный комплекс линейных и сосредоточенных инженерных сооружений и обустройств, расположенных в полосе отвода, образующих дорогу с направляющей рельсовой колеёй. Железнодорожный путь состоит из верхнего и нижнего строения пути.

Железнодорожные пути делятся на: • Главные (пути, соединяющие станции или другие раздельные пункты) • Станционные (к ним относятся: приемо-отправочные, сортировочные, погрузочно-выгрузочные, ходовые, соединительные и др. ) • Специального назначения (относят подъездные пути (промышленного железнодорожного транспорта), предохранительные и улавливающие тупики).

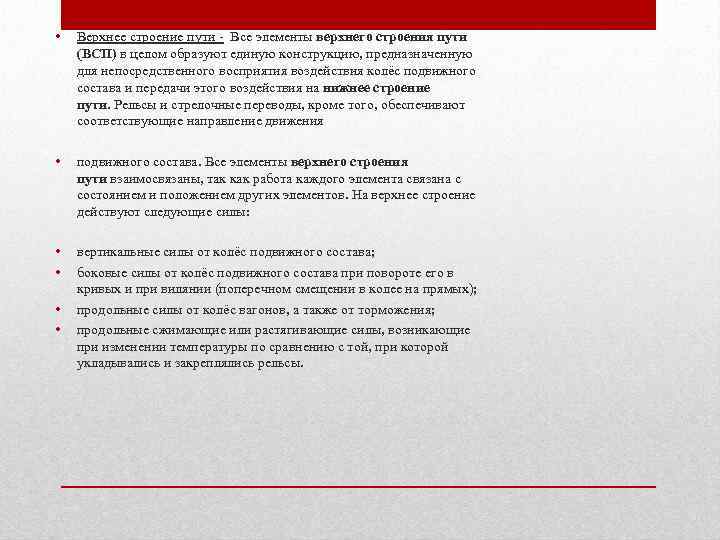

• Верхнее строение пути - Все элементы верхнего строения пути (ВСП) в целом образуют единую конструкцию, предназначенную для непосредственного восприятия воздействия колёс подвижного состава и передачи этого воздействия на нижнее строение пути. Рельсы и стрелочные переводы, кроме того, обеспечивают соответствующие направление движения • подвижного состава. Все элементы верхнего строения пути взаимосвязаны, так как работа каждого элемента связана с состоянием и положением других элементов. На верхнее строение действуют следующие силы: • • вертикальные силы от колёс подвижного состава; боковые силы от колёс подвижного состава при повороте его в кривых и при вилянии (поперечном смещении в колее на прямых); продольные силы от колёс вагонов, а также от торможения; продольные сжимающие или растягивающие силы, возникающие при изменении температуры по сравнению с той, при которой укладывались и закреплялись рельсы. • •

• Нижнее строение пути - Земляное полотно вместе с искусственными сооружениями служит непрерывной опорой для верхнего строения пути метрополитена на линиях прохо дящих на наземных участках, то есть на поверхности. Так как земная поверхность имеет неровности, то для устройства рельсового пути в пониженных местах сделаны насыпи, а в повышенных местах — выемки с необходимыми водоотводами и укрепительными сооружениями.

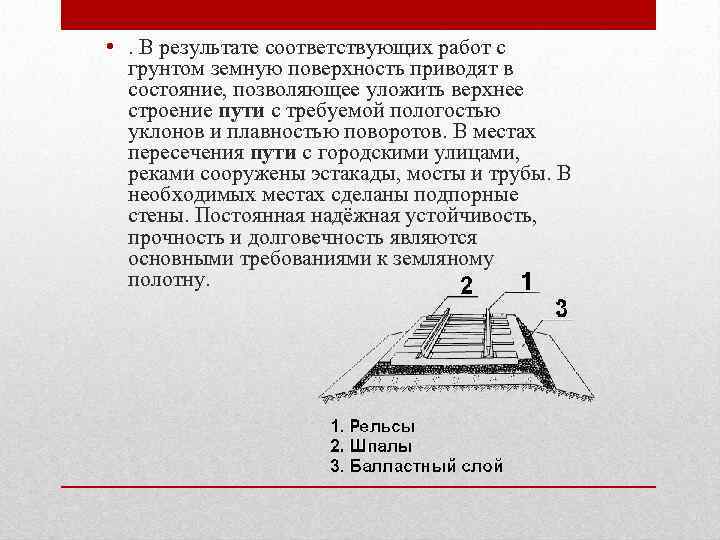

• . В результате соответствующих работ с грунтом земную поверхность приводят в состояние, позволяющее уложить верхнее строение пути с требуемой пологостью уклонов и плавностью поворотов. В местах пересечения пути с городскими улицами, реками сооружены эстакады, мосты и трубы. В необходимых местах сделаны подпорные стены. Постоянная надёжная устойчивость, прочность и долговечность являются основными требованиями к земляному полотну.

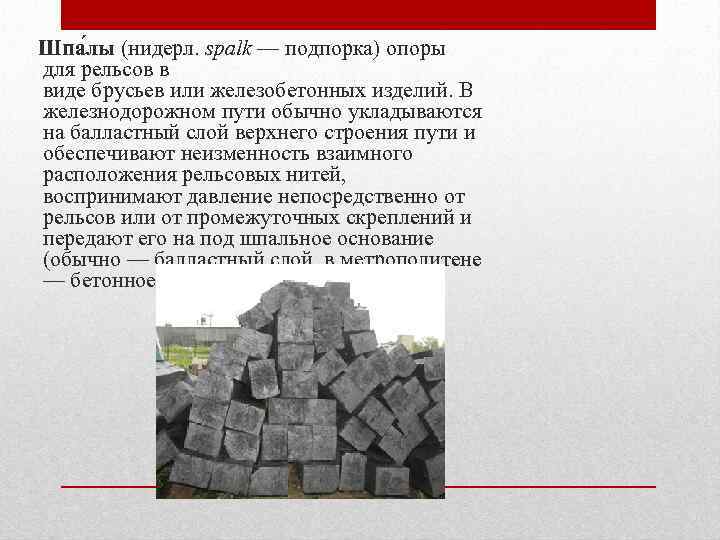

Шпа лы (нидерл. spalk — подпорка) опоры для рельсов в виде брусьев или железобетонных изделий. В железнодорожном пути обычно укладываются на балластный слой верхнего строения пути и обеспечивают неизменность взаимного расположения рельсовых нитей, воспринимают давление непосредственно от рельсов или от промежуточных скреплений и передают его на под шпальное основание (обычно — балластный слой, в метрополитене — бетонное основание).

Деревянные шпалы - Порода древесины для шпал может быть разная (например, красный клён или эвкалипт), в некоторых странах предпочитают дуб, а в некоторых, в силу экономических причин, древесину хвойных пород, преимущественно сосну, хотя такие шпалы более подвержены износ. Для предотвращения гниения шпалы пропитывают антисептиками, чаще всего креозотом.

• Деревянные шпалы - обладают многими достоинствами: упругость, лёгкость обработки, высокие диэлектрические свойства, хорошее сцепление с щебёночным балластом, малая чувствительность к колебаниям температуры. Важнейшим свойством является возможность уширения рельсовой колеи в кривых радиусом менее 350 м.

• Железобетонные шпалы - Железобетонные шпалы представляют собой железобетонные балки переменного сечения. На таких балках имеются площадки для установки рельсов, а также отверстия под болты рельсошпального скрепления.
