Жүрек қантамырлар ауруларының сәулелік диагностикасы
ЖҮЕРК ҚАНТАМЫРЛАРДЫ ЗЕРТТЕУ ӘДІСТЕРІ

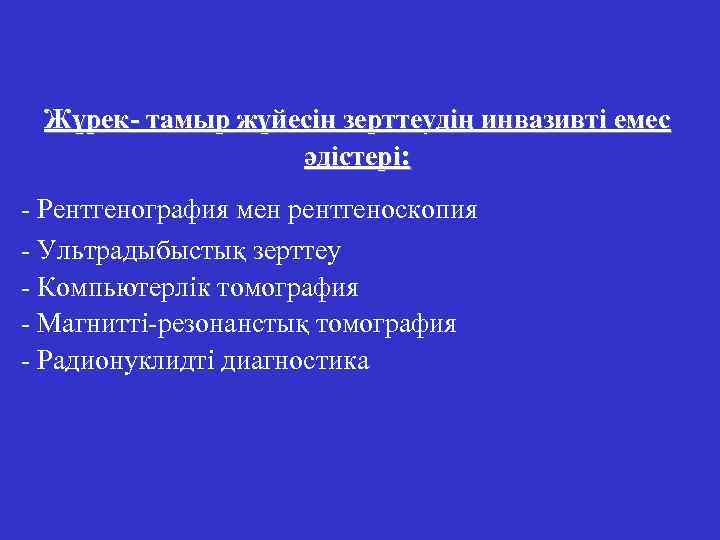

Жүрек- тамыр жүйесін зерттеудің инвазивті емес әдістері: - Рентгенография мен рентгеноскопия - Ультрадыбыстық зерттеу - Компьютерлік томография - Магнитті-резонанстық томография - Радионуклидті диагностика
Рентгенография

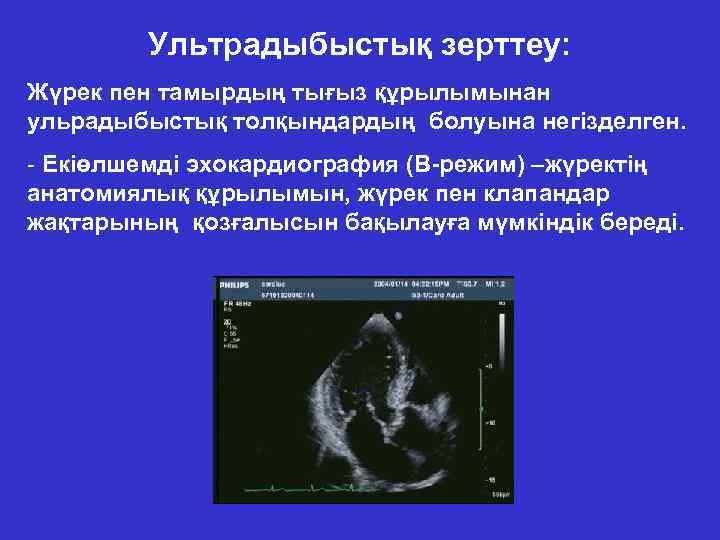

Ультрадыбыстық зерттеу: Жүрек пен тамырдың тығыз құрылымынан ульрадыбыстық толқындардың болуына негізделген. - Екіөлшемді эхокардиография (В-режим) –жүректің анатомиялық құрылымын, жүрек пен клапандар жақтарының қозғалысын бақылауға мүмкіндік береді.

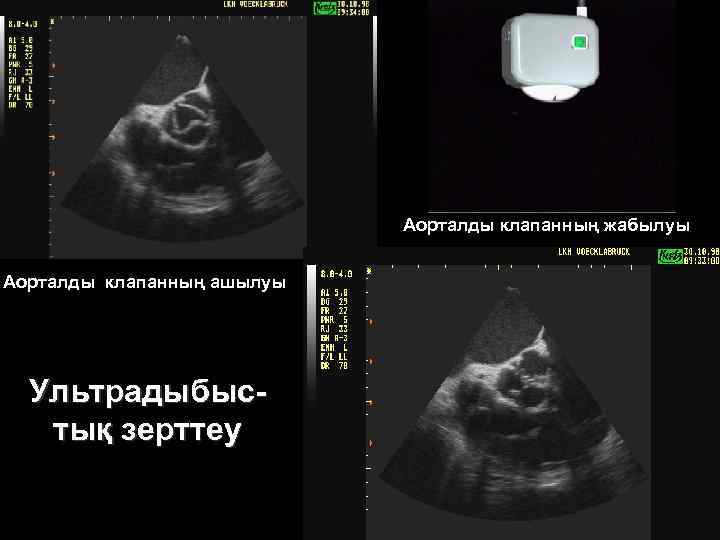

Аорталды клапанның жабылуы Аорталды клапанның ашылуы Ультрадыбыстық зерттеу

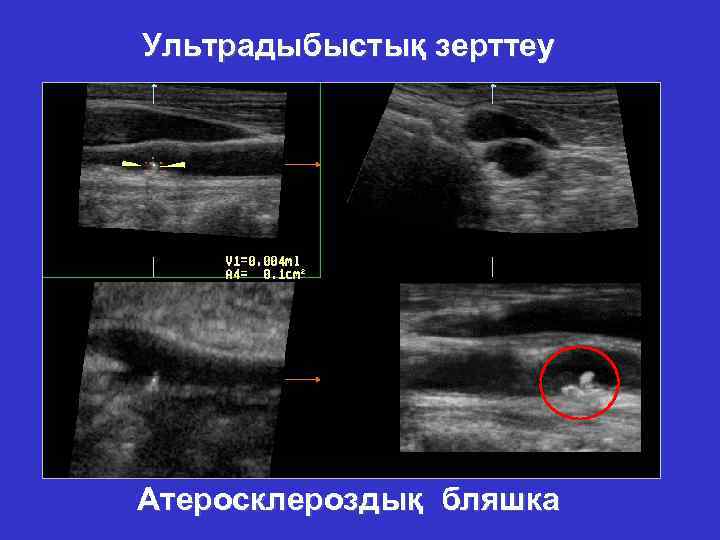

Ультрадыбыстық зерттеу Атеросклероздық бляшка

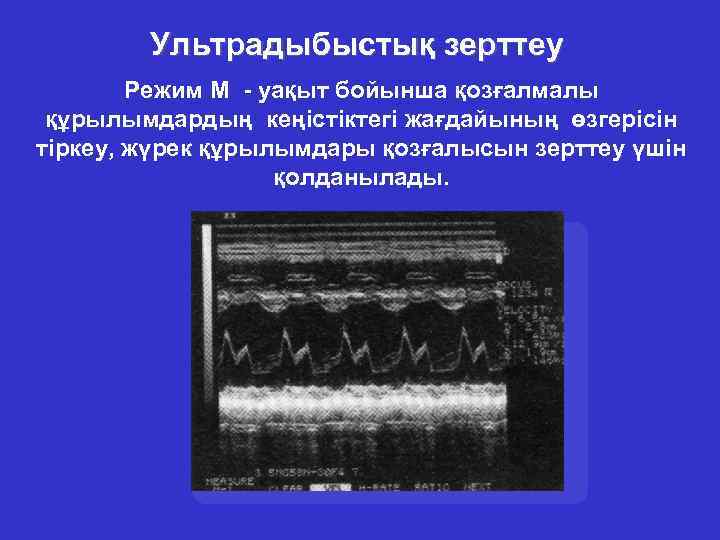

Ультрадыбыстық зерттеу Режим М - уақыт бойынша қозғалмалы құрылымдардың кеңістіктегі жағдайының өзгерісін тіркеу, жүрек құрылымдары қозғалысын зерттеу үшін қолданылады.
Ультрадыбыстық зерттеу D режим – спектралды допплер, тіндер қозғалысы сипаттамасының инвазивті емес зерттеу әдісі (жылдамдық, жиілік, амплитуда). Жүрек циклінің кез келген фазасында жүрек жағы мен клапандардың қозғалысын зерттеуге, қан қозғалысы жылдамдығын, оның ағым бағыты мен сипатын өлшеуге мүмкіндік береді
Режим CDК –түстік допплерлік картирлеу. Қан айналымының жылдамдығы мен бағыты туралы ақпаратты ағымның қызыл және көк түстерге боялу түрінде алу. Осылайша, егер тамырдағы қан датчикке қарай қозғалса, ол қызылдың бірнеше түстеріне боялады, датчиктен кейін - көкке.
Компьютерлік томографияның мүмкіндіктері: аневризма; туа біткен даму аномалия; өкпе артериясының тромбоэмболиялары; артериялды стеноздар мен окклюзиялары; жүректің ішкі ісіктері мен тромбтарын анықтау
Компьютерлік томография: суреттің 3 -өлшемді реконструкциясы

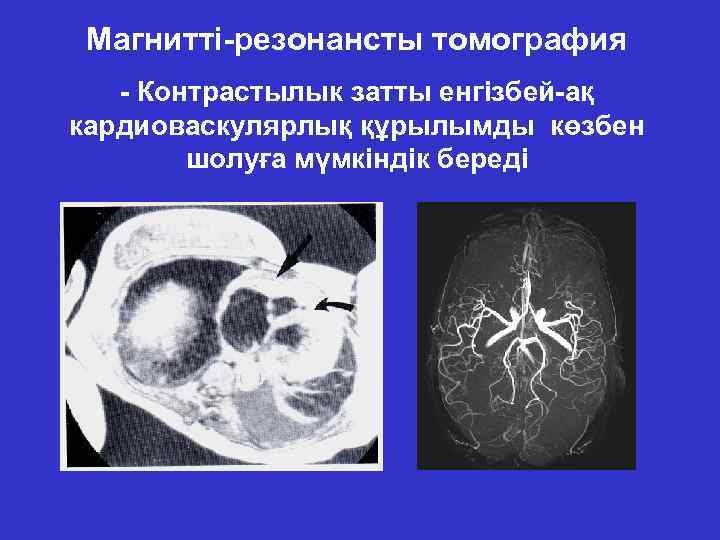

Магнитті-резонансты томография - Контрастылык затты енгізбей-ақ кардиоваскулярлық құрылымды көзбен шолуға мүмкіндік береді

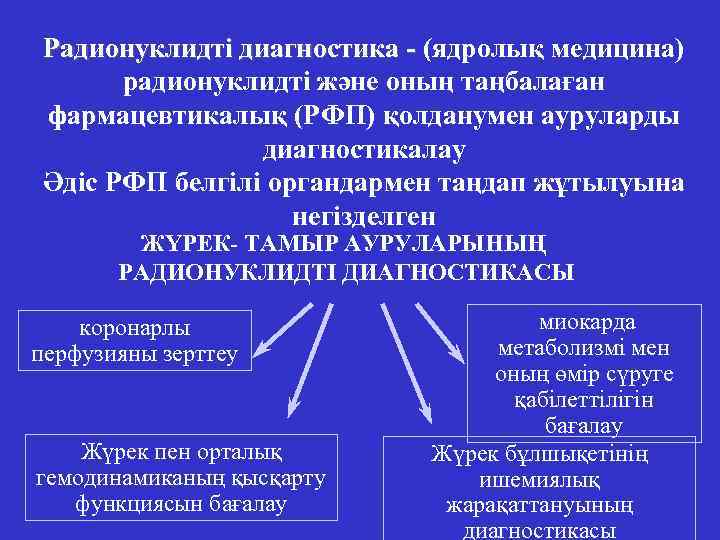

Радионуклидті диагностика - (ядролық медицина) радионуклидті және оның таңбалаған фармацевтикалық (РФП) қолданумен ауруларды диагностикалау Әдіс РФП белгілі органдармен таңдап жұтылуына негізделген ЖҮРЕК- ТАМЫР АУРУЛАРЫНЫҢ РАДИОНУКЛИДТІ ДИАГНОСТИКАСЫ коронарлы перфузияны зерттеу Жүрек пен орталық гемодинамиканың қысқарту функциясын бағалау миокарда метаболизмі мен оның өмір сүруге қабілеттілігін бағалау Жүрек бұлшықетінің ишемиялық жарақаттануының диагностикасы

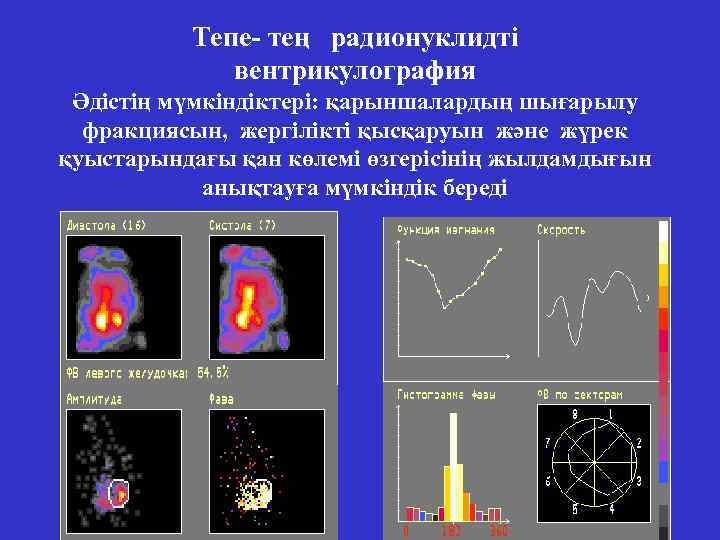

Тепе- тең радионуклидті вентрикулография Әдістің мүмкіндіктері: қарыншалардың шығарылу фракциясын, жергілікті қысқаруын және жүрек қуыстарындағы қан көлемі өзгерісінің жылдамдығын анықтауға мүмкіндік береді

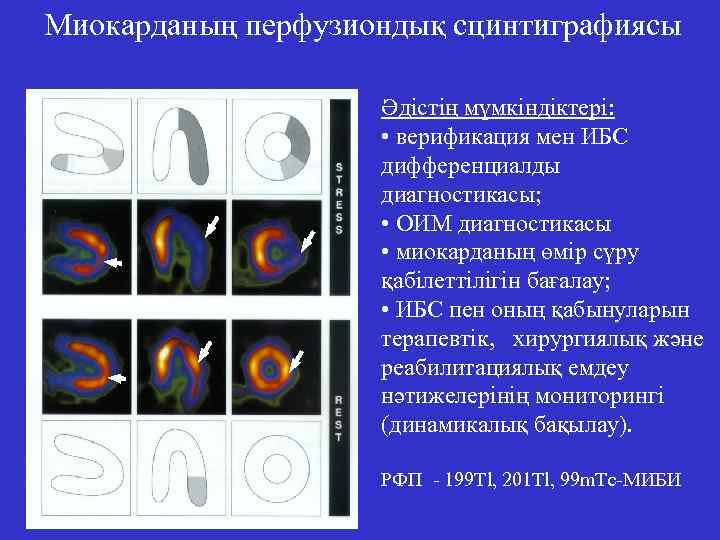

Миокарданың перфузиондық сцинтиграфиясы Әдістің мүмкіндіктері: • верификация мен ИБС дифференциалды диагностикасы; • ОИМ диагностикасы • миокарданың өмір сүру қабілеттілігін бағалау; • ИБС пен оның қабынуларын терапевтік, хирургиялық және реабилитациялық емдеу нәтижелерінің мониторингі (динамикалық бақылау). РФП - 199 Tl, 201 Tl, 99 m. Tc-МИБИ

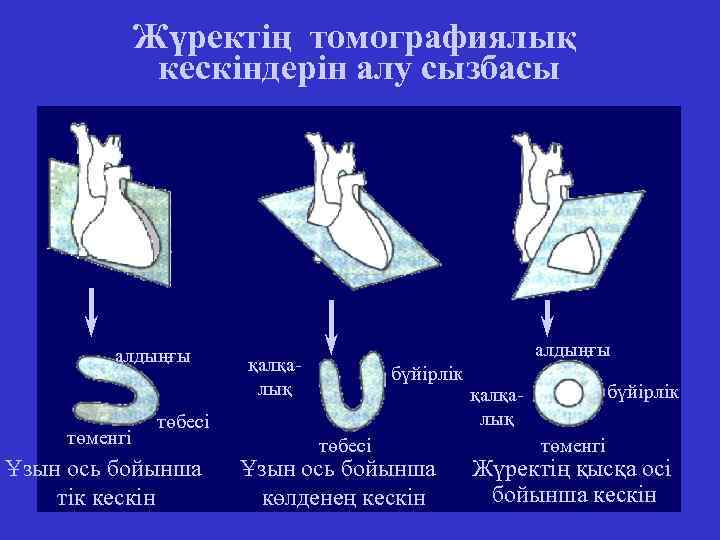

Жүректің томографиялық кескіндерін алу сызбасы алдыңғы төменгі алдыңғы қалқалық бүйірлік төбесі Ұзын ось бойынша тік кескін төбесі Ұзын ось бойынша көлденең кескін бүйірлік қалқалық төменгі Жүректің қысқа осі бойынша кескін
Миокарданың «позитивті» сцинтиграфиясы с 99 m. Tc –пирофосфатом Әдіс миокарданың зақымдану ошағына РФП енгізілуіне негізделген алдыңғы тура сызық сол жақ алдыңғы қисық сол жақ бүйір 90 0
Жүрек пен тамырды зерттеудің инвазивті әдістері: - Ангиокардиография (күре тамырлық жолмен жүрек қуысын жасанды контрастілеу) - Вентрикулография (артериалдық жолмен қарынша қуысын жасанды контрастілеу) - Коронарография (коронарлы артерийларды жасанды контрастілеу) - Аортография (аортаны жасанды контрастілеу)
1. 5 см 3 -4 см 2 см ЖҮРЕК- ТАМЫР КӨЛЕҢКЕСІНІҢ ӨЛШЕМДЕРІ

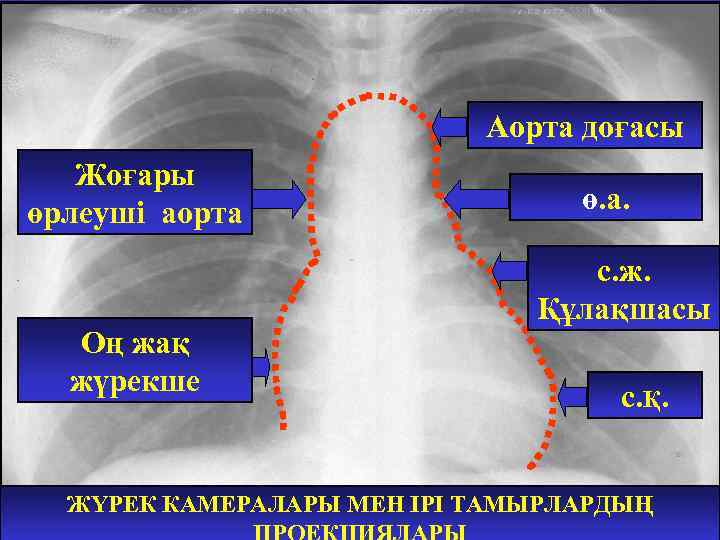

Аорта доғасы Жоғары өрлеуші аорта Оң жақ жүрекше ө. а. с. ж. Құлақшасы с. Қ. ЖҮРЕК КАМЕРАЛАРЫ МЕН ІРІ ТАМЫРЛАРДЫҢ

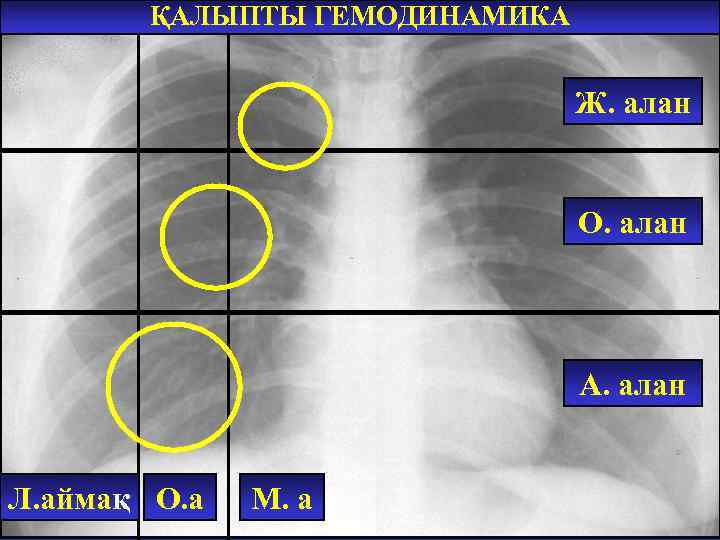

ҚАЛЫПТЫ ГЕМОДИНАМИКА Ж. алан О. алан А. алан Л. аймақ О. а М. а

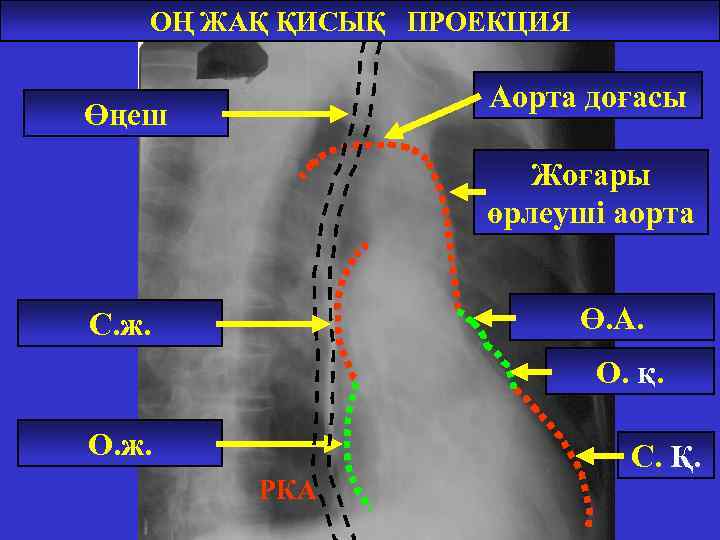

ОҢ ЖАҚ ҚИСЫҚ ПРОЕКЦИЯ Аорта доғасы Өңеш Жоғары өрлеуші аорта Ө. А. С. ж. О. қ. О. ж. С. Қ. РКА

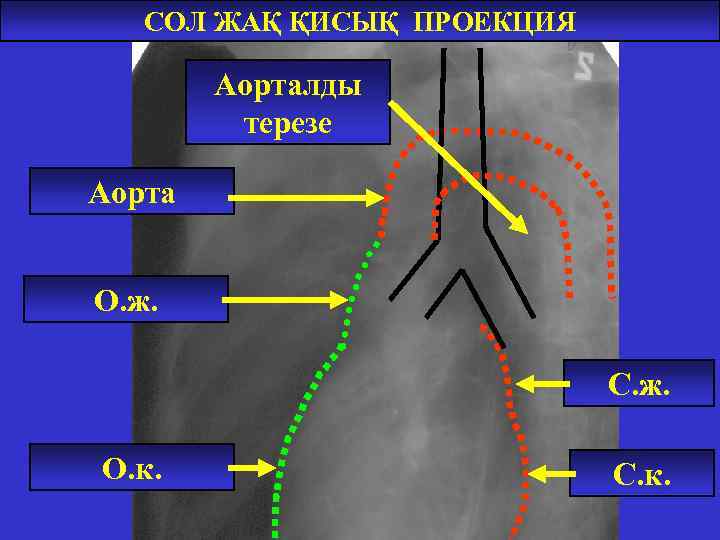

СОЛ ЖАҚ ҚИСЫҚ ПРОЕКЦИЯ Аорталды терезе Аорта О. ж. С. ж. О. к. С. к.
О. А. С. ж. құлақшасы О. ж. МИТРАЛДЫ КОНФИГУРАЦИЯ: МИТРАЛДЫ СТЕНОЗ
МИТРАЛДЫ КОНФИГУРАЦИЯ: МИТРАЛДЫ ЖЕТІСПЕУШІЛІК С. ж. құлақшасы С. қ.
О. қ. С. ж. R > 7 см МИТРАЛДЫ КОНФИГУРАЦИЯ: МИТРАЛДЫ ЖЕТІСПЕУШІЛІК С. қ.

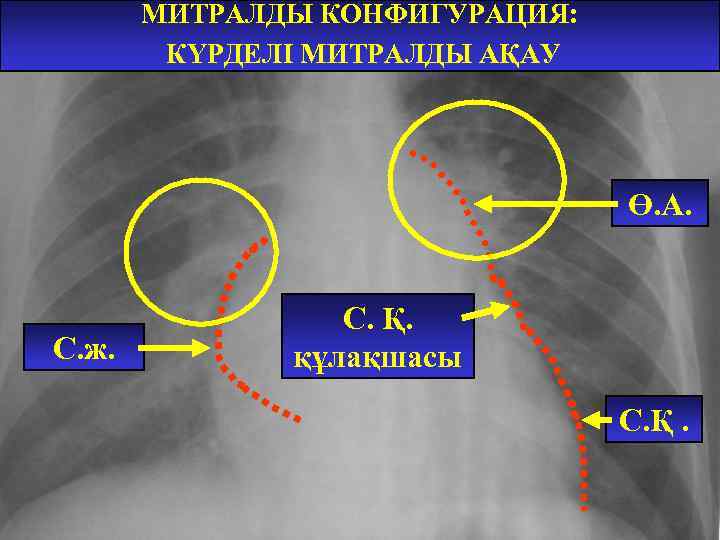

МИТРАЛДЫ КОНФИГУРАЦИЯ: КҮРДЕЛІ МИТРАЛДЫ АҚАУ Ө. А. С. ж. С. Қ. құлақшасы С. Қ.
АОРТАЛДЫ КОНФИГУРАЦИЯ АОРТАЛДЫ ЖЕТІСПЕУШІЛІК В. А. Л. Ж.
АОРТАЛДЫ КОНФИГУРАЦИЯ АОРТАЛДЫ СТЕНОЗ Д. А. В. А. Л. Ж.

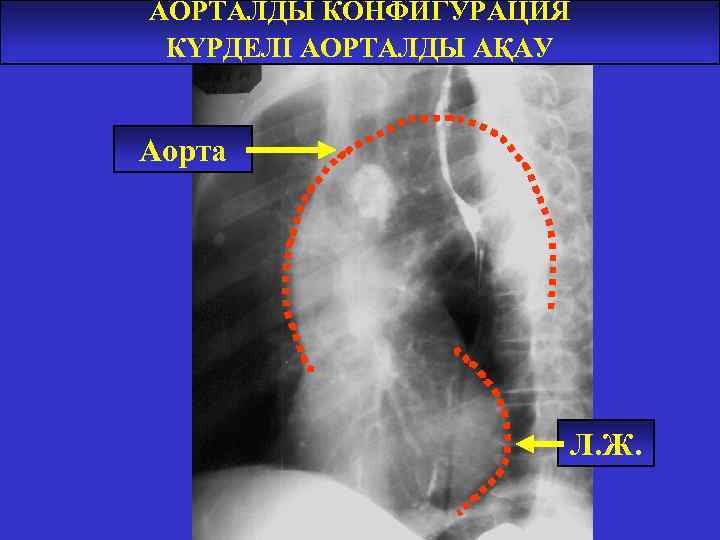

АОРТАЛДЫ КОНФИГУРАЦИЯ КҮРДЕЛІ АОРТАЛДЫ АҚАУ Аорта Л. Ж.
МИОКАРДИТТІҢ ТРАПЕЦИЯЛЫ КОНФИГУРАЦИЯСЫ
ПЕРИКАРДИТТІҢ ТРАПЕЦИЯЛЫ КОНФИГУРАЦИЯСЫ
