Зеркальное отражение объекта находится на отражающей поверхности
Отражение объектов в вертикальном зеркале Отражения предметов строятся с учетом расположения зеркала в пространстве
Отражение в вертикальном зеркале Отражения предметов в плоских зеркалах строятся по законам линейной перспективы
Отражение в вертикальном зеркале

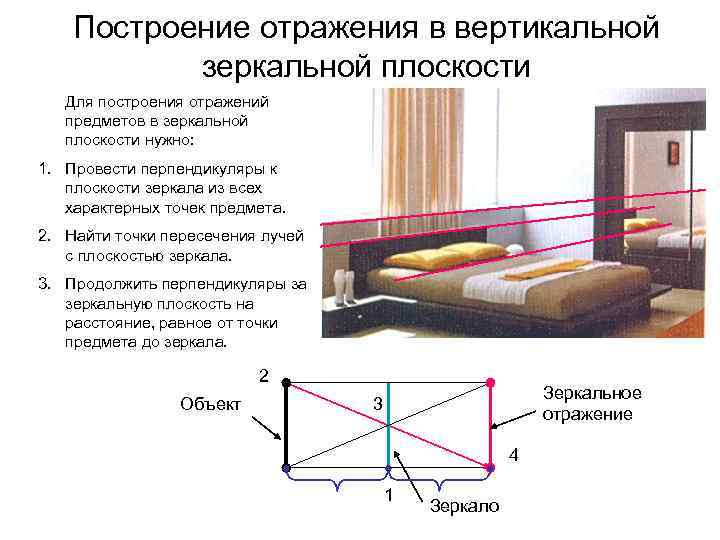

Построение отражения в вертикальной зеркальной плоскости Для построения отражений предметов в зеркальной плоскости нужно: 1. Провести перпендикуляры к плоскости зеркала из всех характерных точек предмета. 2. Найти точки пересечения лучей с плоскостью зеркала. 3. Продолжить перпендикуляры за зеркальную плоскость на расстояние, равное от точки предмета до зеркала. 2 Объект Зеркальное отражение 3 4 1 Зеркало

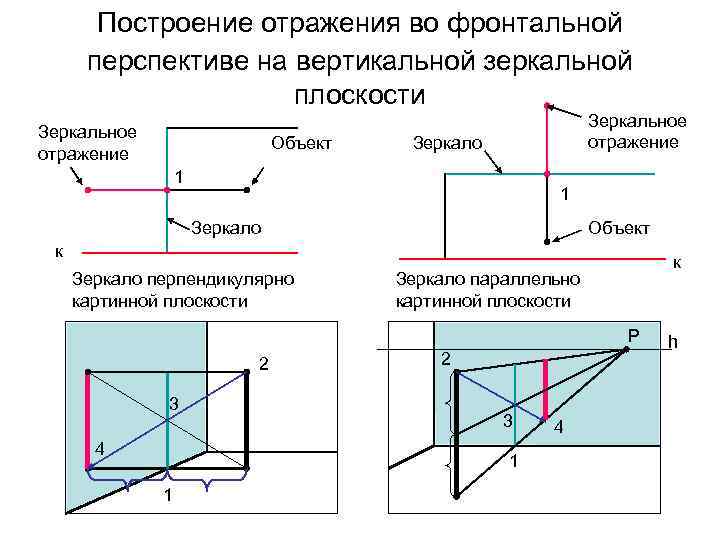

Построение отражения во фронтальной перспективе на вертикальной зеркальной плоскости Зеркальное отражение Объект Зеркальное отражение Зеркало 1 1 Зеркало Объект к Зеркало перпендикулярно картинной плоскости к Зеркало параллельно картинной плоскости Р 2 3 4 2 3 1 1 4 h

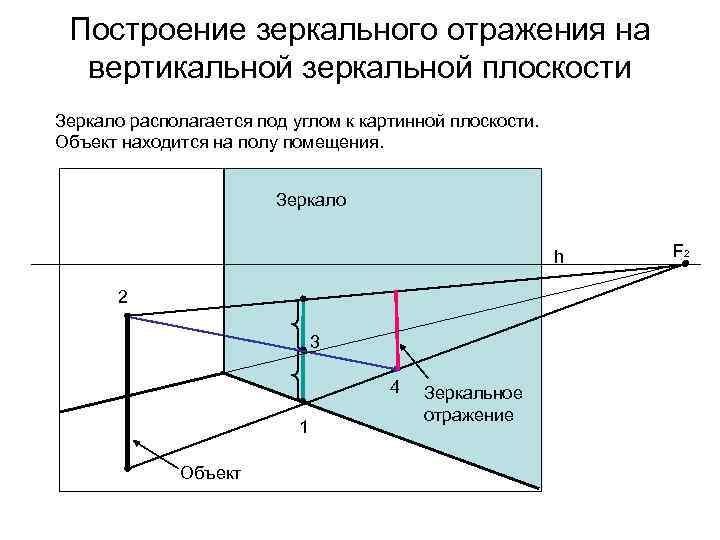

Построение зеркального отражения на вертикальной зеркальной плоскости Зеркало располагается под углом к картинной плоскости. Объект находится на полу помещения. Зеркало h 2 3 4 1 Объект Зеркальное отражение F 2

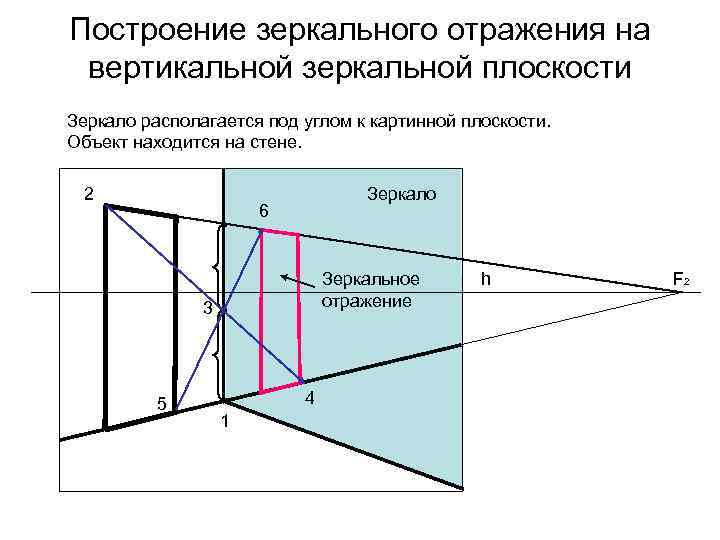

Построение зеркального отражения на вертикальной зеркальной плоскости Зеркало располагается под углом к картинной плоскости. Объект находится на стене. 2 Зеркало 6 Зеркальное отражение 3 5 4 1 h F 2

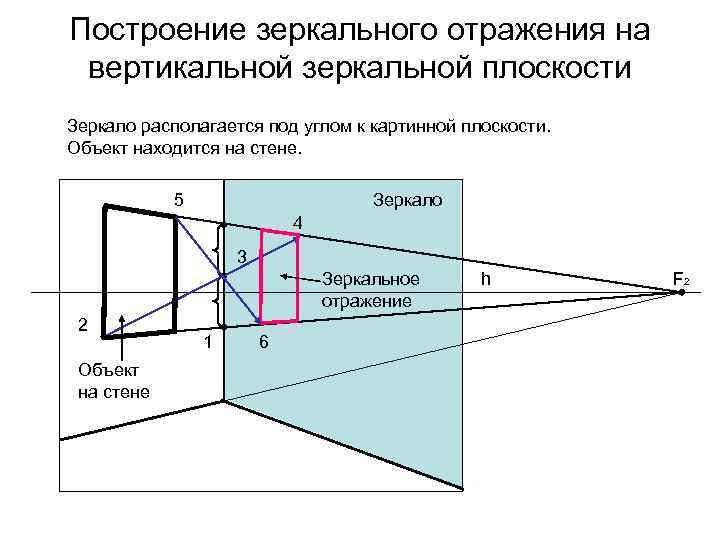

Построение зеркального отражения на вертикальной зеркальной плоскости Зеркало располагается под углом к картинной плоскости. Объект находится на стене. 5 Зеркало 4 3 Зеркальное отражение 2 Объект на стене 1 6 h F 2
Отражение объектов в горизонтальной отражающей поверхности пола
Отражение в горизонтальной зеркальной поверхности воды
Отражение в горизонтальной зеркальной поверхности воды
Отражение на сферической зеркальной поверхности Париж. Парк Ла-Виллетт. Зеркальный шар

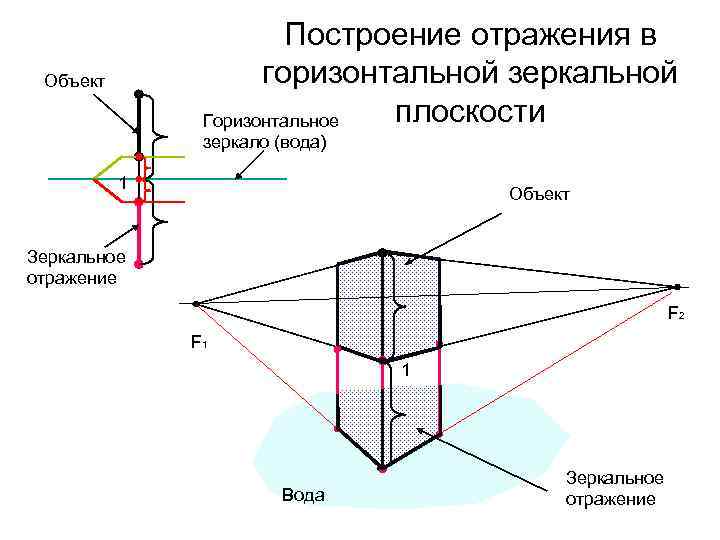

Построение отражения в горизонтальной зеркальной плоскости Горизонтальное Объект зеркало (вода) 1 Объект Зеркальное отражение F 2 F 1 1 Вода Зеркальное отражение

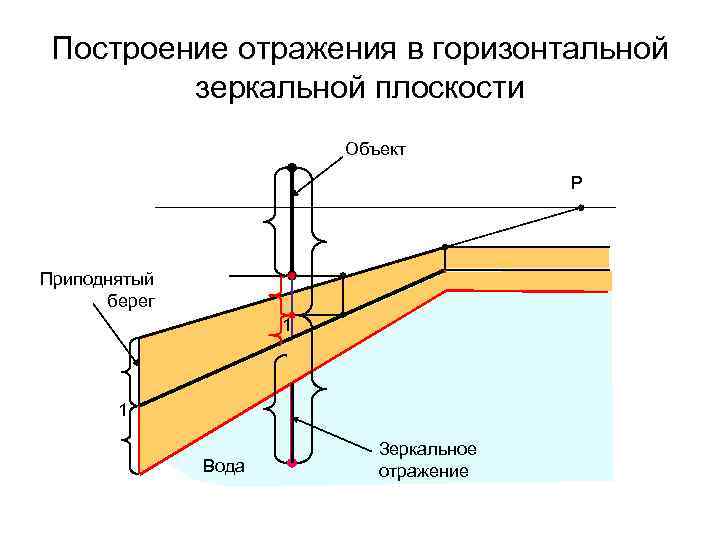

Построение отражения в горизонтальной зеркальной плоскости Объект Р Приподнятый берег 1 1 Вода Зеркальное отражение

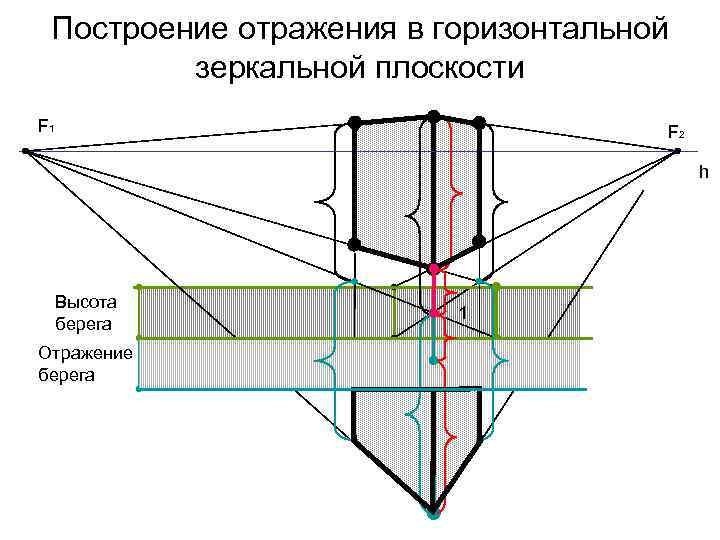

Построение отражения в горизонтальной зеркальной плоскости F 1 F 2 h Высота берега Отражение берега 1
Изображение зеркального отражения в работах художников
