ЗЕМНОЙ КОМПЛЕКС Передающий центр цифрового спутникового телевидения Телепорт

ЗЕМНОЙ КОМПЛЕКС Передающий центр цифрового спутникового телевидения Телепорт № 1 - г. Москва, здание офиса ОАО «Газпром» Центра управления полетом спутников Телепорт № 2 - г. Королев Московской области Телепорт № 3 п. Долгое Ледово Московской области Сеть региональных земных станций: ö узловые станции; ö абонентские станции; Сеть доступа к информационным ресурсам IP ö станции VSAT. сетей: ö максимальная пропускная способность сети 622 Мбит/с; ö максимальная пропускная способность одного узла 155 Мбит/с.

г. Калининград Земные станции спутниковой связи Правобережная буровая Связь «С» ТВ «Ku» Проект «Ямалтелеком» г. Кутопьюган Место сварки первого стыка Северо-Европейского газопровода. Поселок Бабаево Вологодской области.

МУЛЬТИСЕРВИСНАЯ DVB-RCS ПЛАТФОРМА Мультисервисная сеть ОАО «Газком» базируется на разработанной компаниями Media. Sputnik (Россия) и EMS Satellite Networks (Канада) мультисервисной DVB-RCS платформе и обеспечивает телекомпаниям высокоскоростной спутниковый доступ с приложениями реального времени (видео, голос, передача данных и т. д. ), а также базовые IP приложения (Интернет/Интранет, электронная почта, передачи файлов, и т. д. ). Топология сети Подсистемы PC на базе мультисервисной DVB-RCS платформы строится по типу «звезда» и подразумевает наличие двух трактов передачи: ö Прямой канал - спутниковый канал от Центральной земной станции (ЦЗС/HUB), расположенной в районе г. Москва, до удаленных спутниковых интерактивных терминалов (СИТ/SIT), максимальная скорость – от 5 Мбит/с до 38 Мбит/с (в перспективе); ö Обратный канал - спутниковый канал от терминала до Центральной земной станции, скорость от 128 до 8192 кбит/c. Платформа DVB-RCS обеспечивает широкий спектр телекоммуникационных услуг, включая: ö доступ к глобальной сети Интернет; ö передачу данных; ö организацию репортажного телевещания в интересах телекомпаний и других пользователей, ö построение географически распределенных LAN/WAN; ö организацию речевых каналов и видеоконференций по требованию. При этом СИТы могут использоваться для различных уровней потребителей услуг: от крупных предприятий и провайдеров услуг до небольших конечных пользователей.

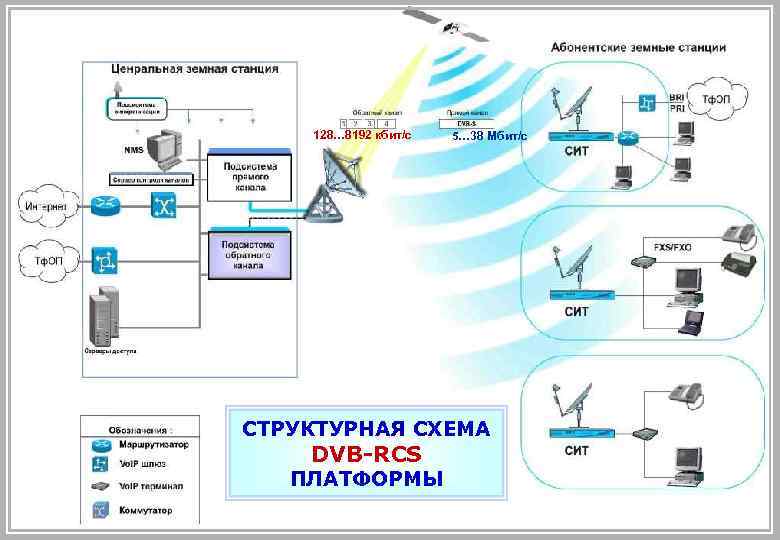

128… 8192 кбит/с 5… 38 Мбит/с СТРУКТУРНАЯ СХЕМА DVB-RCS ПЛАТФОРМЫ

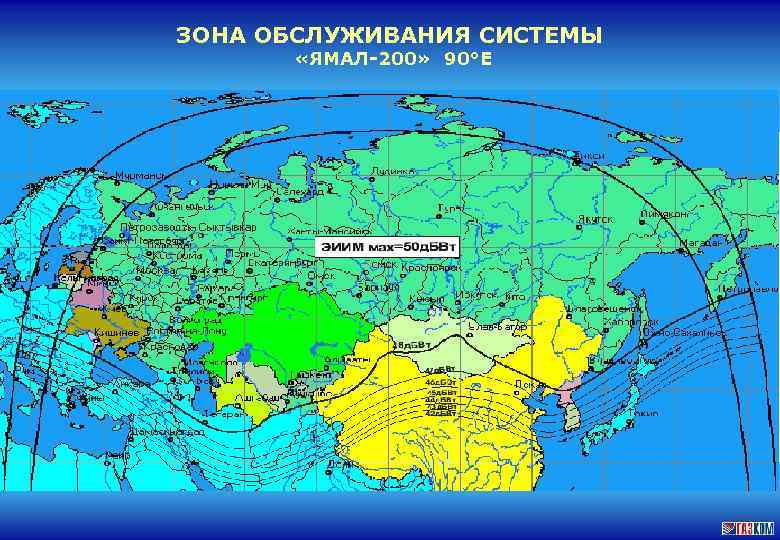

ЗОНА ОБСЛУЖИВАНИЯ СИСТЕМЫ «ЯМАЛ-200» 90°Е

Абонентская земная станция спутниковой связи включает в себя: ö антенную систему Ku – диапазона, 1, 2 или 1, 8 м; ö передатчик Ku –диапазона (BUC) 1 или 2 Вт; ö малошумящий блок Ku-диапазона (LNB); ö спутниковый модем EMS-T 3020 series; ö ИБП 1500 VA Powercom VGD-1500, SNMP/Eth, 2 U; ö 19’’ шкаф монтажный напольный (класс IP 20), 9 U; ö комплект разъемов и кабелей для установки терминала и монтажа стойки; ö голосовой шлюз Audi. Codes MP-108/FXO(FXS); ö коммутатор D-link DES 2108 серии, 1 U. Максимальная скорость передачи в обратном канале станции в указанной комплектации – до 1024 кбит/с Стоимость поставляемого комплекта оборудования, включая выпуск технического задания, проведение предпроектных обследований мест размещения оборудования, разработку рабочей и сметной документации, монтаж и пуско-наладку – определяется регионом размещения, опционностью оборудования и условиями монтажа. Стоимость арендуемых спутниковых каналов связи – в соответствии с тарифами на предоставление телекоммуникационных услуг ОАО «Газком» .

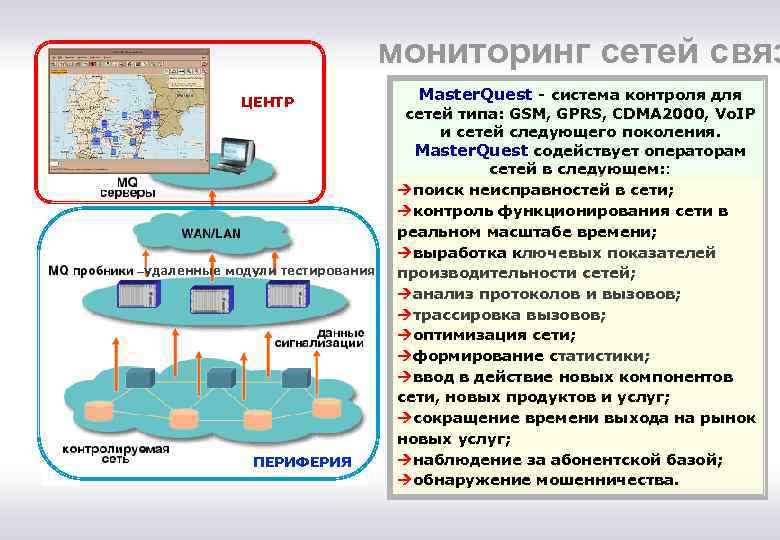

мониторинг сетей связ ЦЕНТР –удаленные модули тестирования ПЕРИФЕРИЯ Master. Quest - система контроля для сетей типа: GSM, GPRS, CDMA 2000, Vo. IP и сетей следующего поколения. Master. Quest содействует операторам сетей в следующем: : Úпоиск неисправностей в сети; Úконтроль функционирования сети в реальном масштабе времени; Úвыработка ключевых показателей производительности сетей; Úанализ протоколов и вызовов; Úтрассировка вызовов; Úоптимизация сети; Úформирование статистики; Úввод в действие новых компонентов сети, новых продуктов и услуг; Úсокращение времени выхода на рынок новых услуг; Úнаблюдение за абонентской базой; Úобнаружение мошенничества.

АСИММЕТРИЧНЫЙ СПУТНИКОВЫЙ ИНТЕРНЕТ ГСО ( «Ямал» )
