Земляные работы выполняются следующими способами 1 механическим при

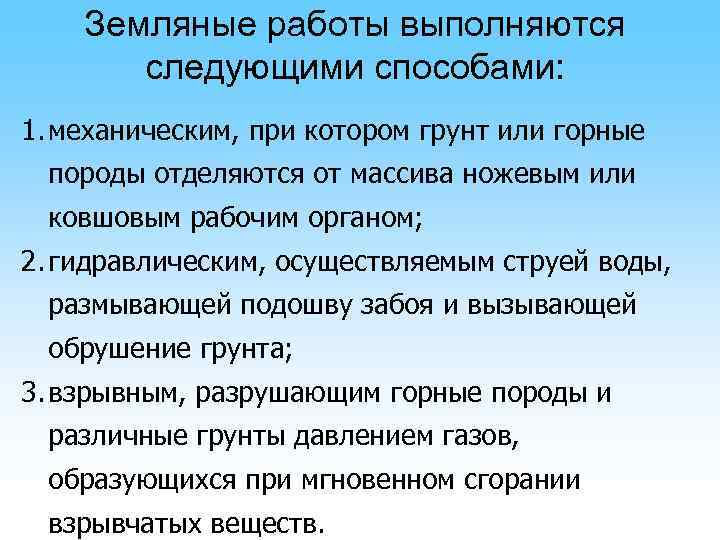

Земляные работы выполняются следующими способами: 1. механическим, при котором грунт или горные породы отделяются от массива ножевым или ковшовым рабочим органом; 2. гидравлическим, осуществляемым струей воды, размывающей подошву забоя и вызывающей обрушение грунта; 3. взрывным, разрушающим горные породы и различные грунты давлением газов, образующихся при мгновенном сгорании взрывчатых веществ.

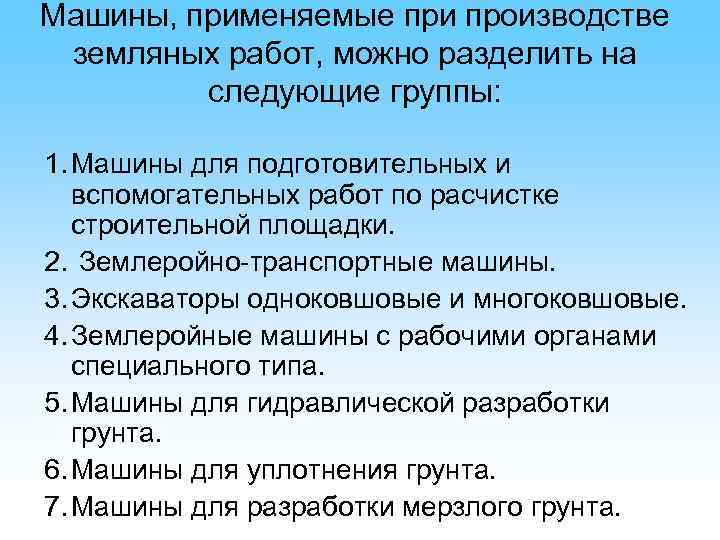

Машины, применяемые при производстве земляных работ, можно разделить на следующие группы: 1. Машины для подготовительных и вспомогательных работ по расчистке строительной площадки. 2. Землеройно-транспортные машины. 3. Экскаваторы одноковшовые и многоковшовые. 4. Землеройные машины с рабочими органами специального типа. 5. Машины для гидравлической разработки грунта. 6. Машины для уплотнения грунта. 7. Машины для разработки мерзлого грунта.

Тема 5. 1 Машины для подготовительных и вспомогательных работ

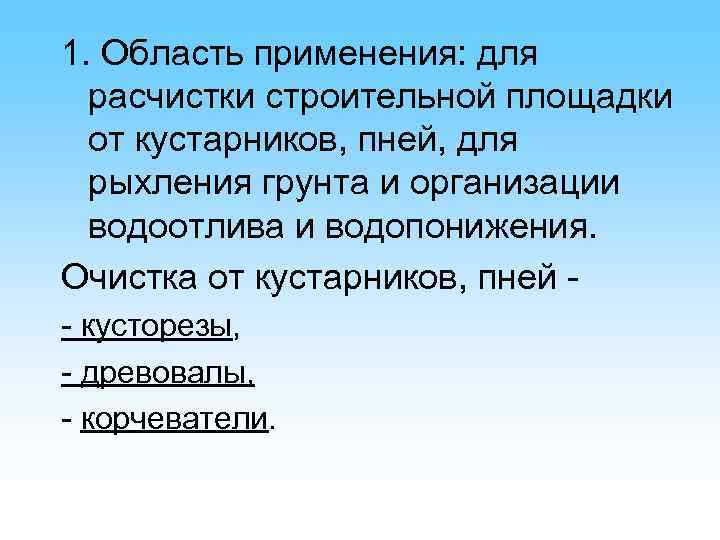

1. Область применения: для расчистки строительной площадки от кустарников, пней, для рыхления грунта и организации водоотлива и водопонижения. Очистка от кустарников, пней - кусторезы, - древовалы, - корчеватели.

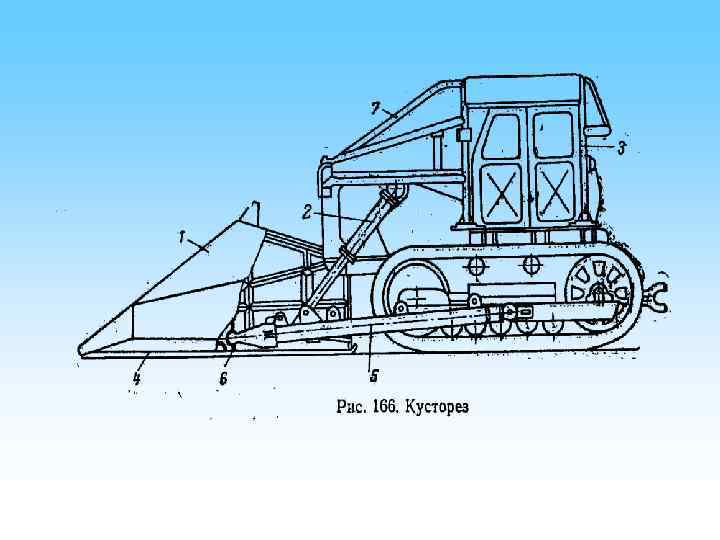

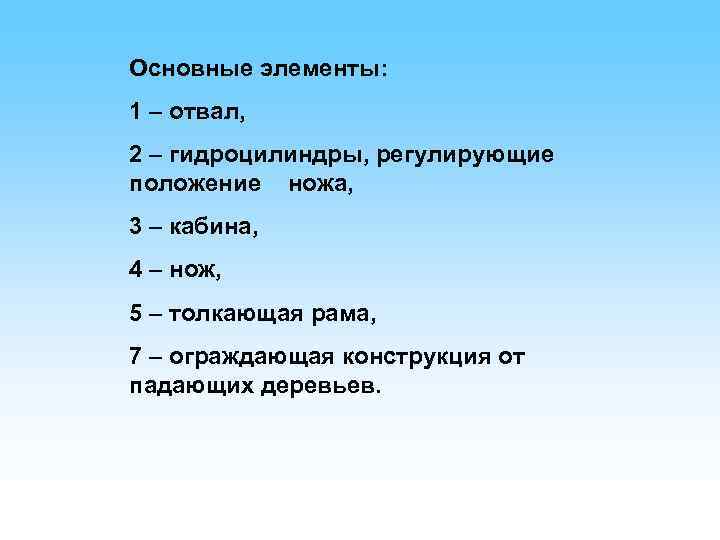

Основные элементы: 1 – отвал, 2 – гидроцилиндры, регулирующие положение ножа, 3 – кабина, 4 – нож, 5 – толкающая рама, 7 – ограждающая конструкция от падающих деревьев.

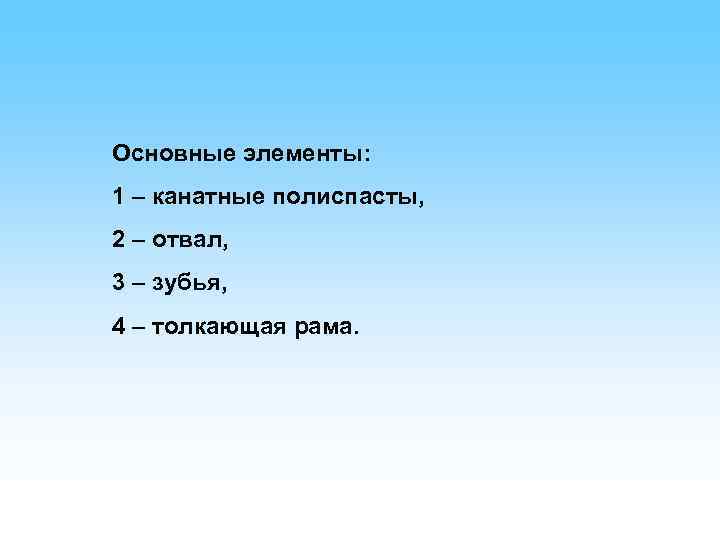

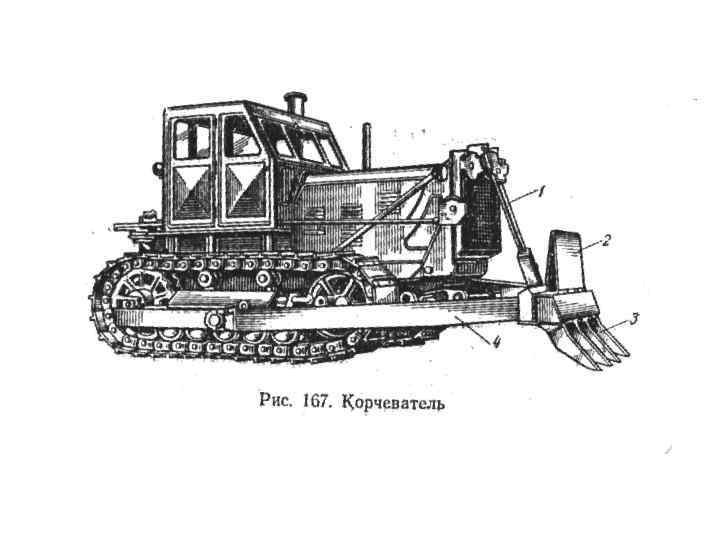

Основные элементы: 1 – канатные полиспасты, 2 – отвал, 3 – зубья, 4 – толкающая рама.

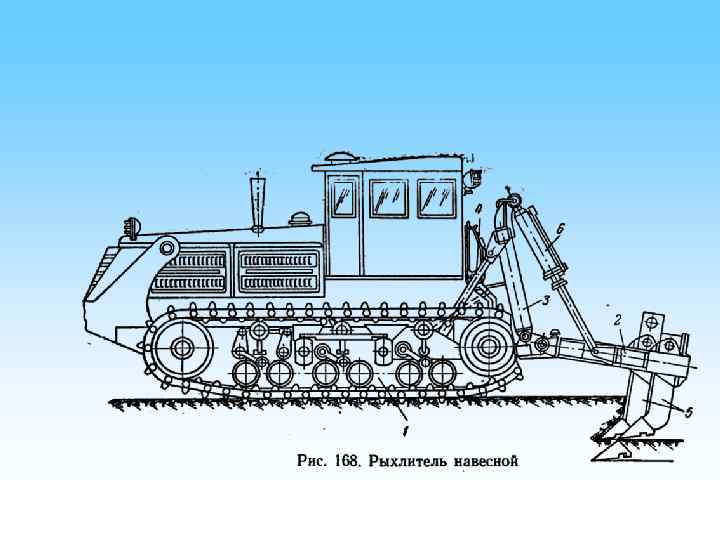

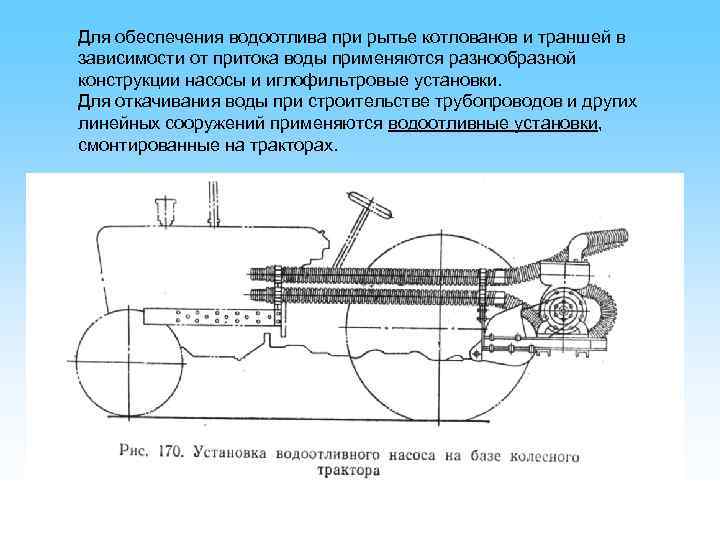

Для обеспечения водоотлива при рытье котлованов и траншей в зависимости от притока воды применяются разнообразной конструкции насосы и иглофильтровые установки. Для откачивания воды при строительстве трубопроводов и других линейных сооружений применяются водоотливные установки, смонтированные на тракторах.

Тема 5. 2 Землеройнотранспортные машины

2. Землеройно-транспортные машины Область применения: Землеройно-транспортные машины предназначаются для отделения грунта от массива и транспортирования его к месту укладки и планирования. К этой группе относятся - бульдозеры, - скреперы, - автогрейдеры, - грейдер-элеваторы.

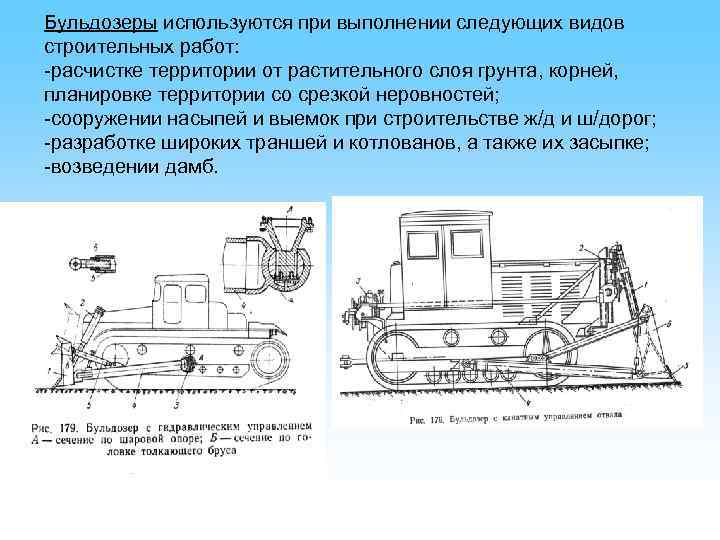

Бульдозеры используются при выполнении следующих видов строительных работ: -расчистке территории от растительного слоя грунта, корней, планировке территории со срезкой неровностей; -сооружении насыпей и выемок при строительстве ж/д и ш/дорог; -разработке широких траншей и котлованов, а также их засыпке; -возведении дамб.

Скрепер является землеройно-транспортной машиной циклического действия, предназначенной для послойного резания грунта, транспортирования его к месту укладки и разгрузки в сооружение или в отвал. Скреперы используются при производстве земляных работ по возведению насыпей, устройству выемок, планировке больших площадей.

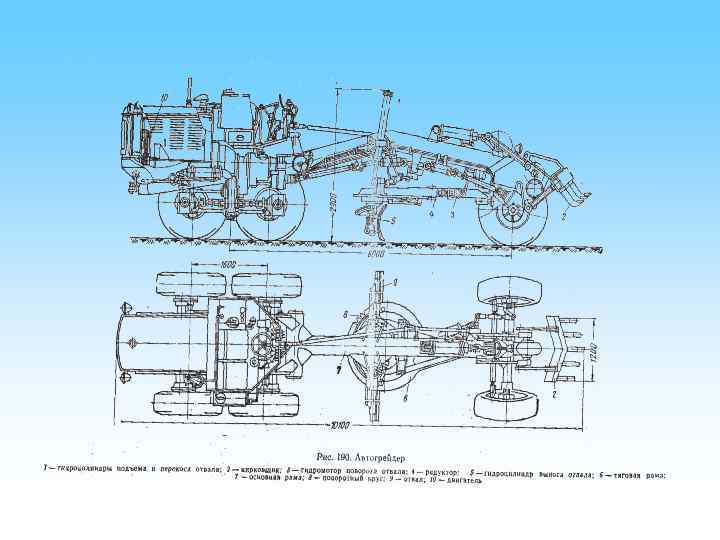

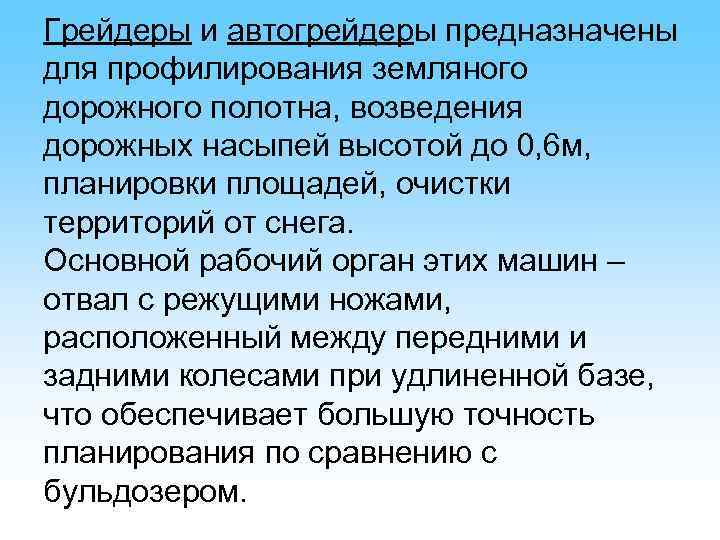

Грейдеры и автогрейдеры предназначены для профилирования земляного дорожного полотна, возведения дорожных насыпей высотой до 0, 6 м, планировки площадей, очистки территорий от снега. Основной рабочий орган этих машин – отвал с режущими ножами, расположенный между передними и задними колесами при удлиненной базе, что обеспечивает большую точность планирования по сравнению с бульдозером.

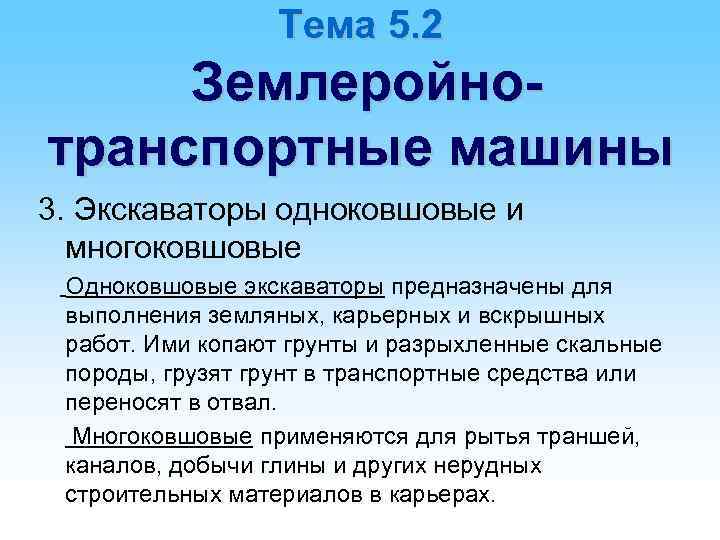

Тема 5. 2 Землеройнотранспортные машины 3. Экскаваторы одноковшовые и многоковшовые Одноковшовые экскаваторы предназначены для выполнения земляных, карьерных и вскрышных работ. Ими копают грунты и разрыхленные скальные породы, грузят грунт в транспортные средства или переносят в отвал. Многоковшовые применяются для рытья траншей, каналов, добычи глины и других нерудных строительных материалов в карьерах.

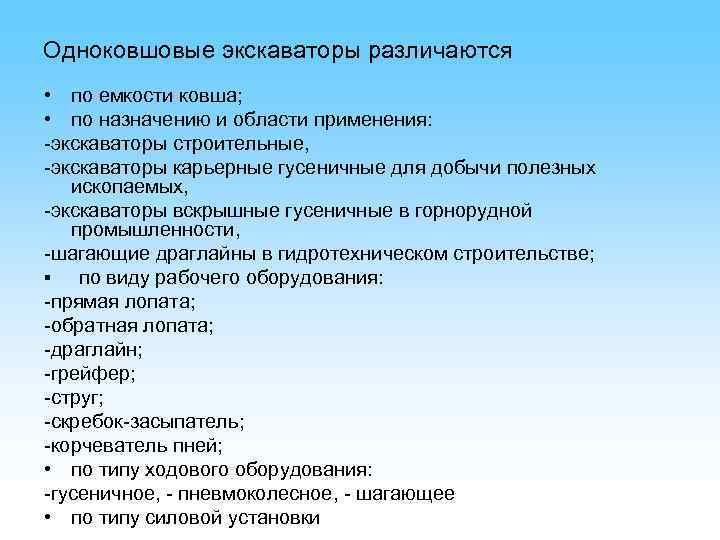

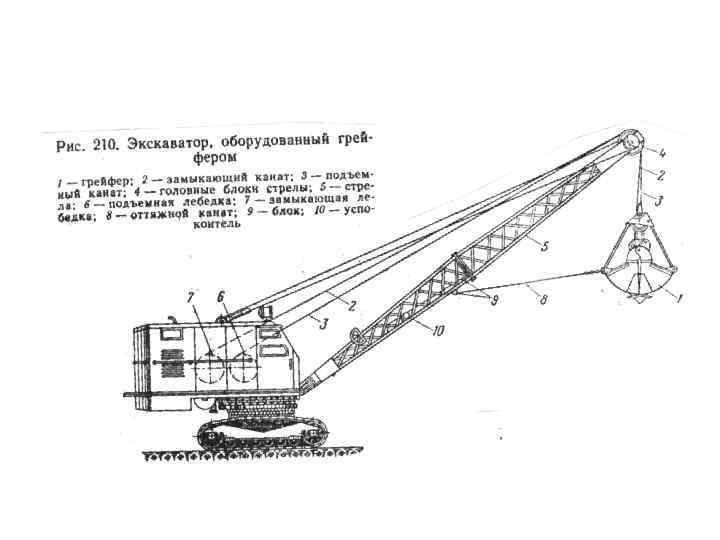

Одноковшовые экскаваторы различаются • по емкости ковша; • по назначению и области применения: -экскаваторы строительные, -экскаваторы карьерные гусеничные для добычи полезных ископаемых, -экскаваторы вскрышные гусеничные в горнорудной промышленности, -шагающие драглайны в гидротехническом строительстве; ▪ по виду рабочего оборудования: -прямая лопата; -обратная лопата; -драглайн; -грейфер; -струг; -скребок-засыпатель; -корчеватель пней; • по типу ходового оборудования: -гусеничное, - пневмоколесное, - шагающее • по типу силовой установки

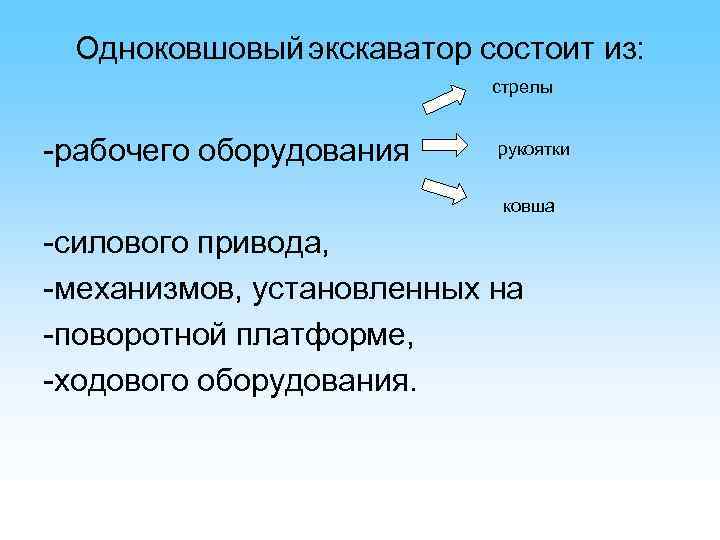

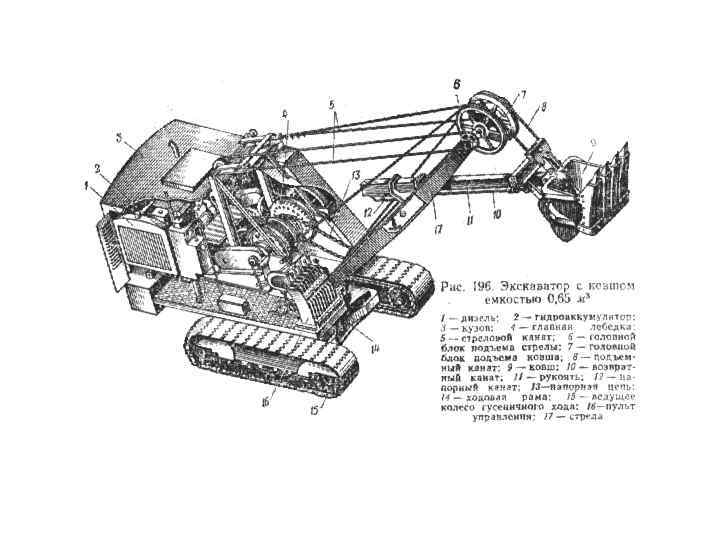

Одноковшовый экскаватор состоит из: стрелы -рабочего оборудования рукоятки ковша -силового привода, -механизмов, установленных на -поворотной платформе, -ходового оборудования.

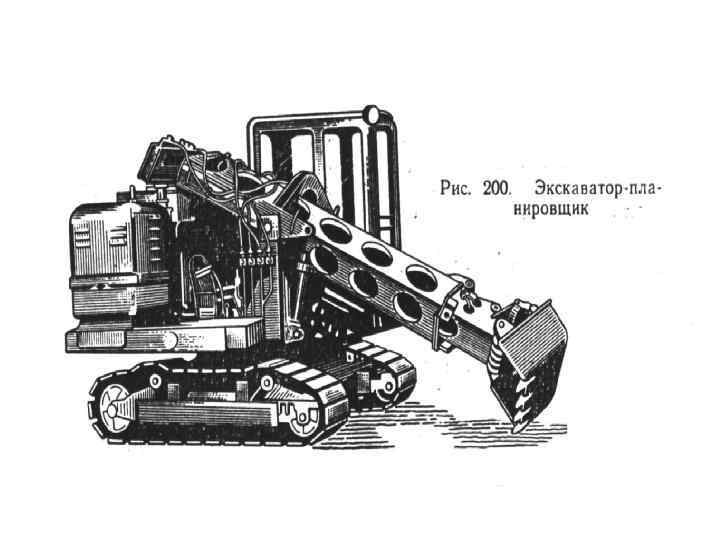

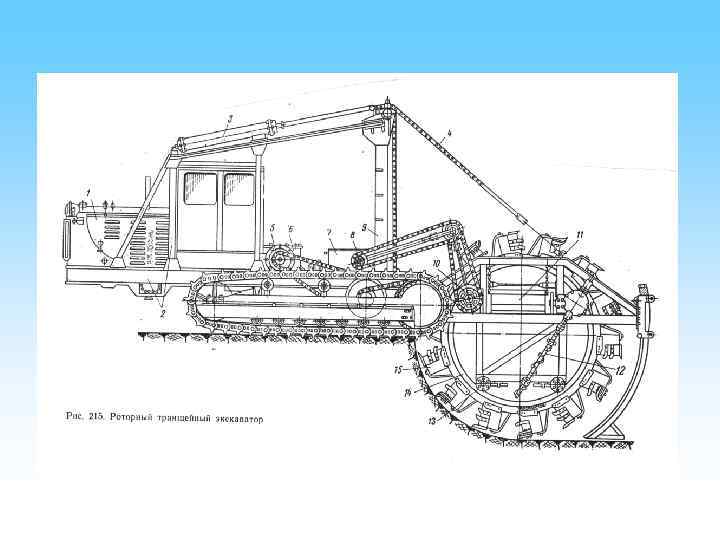

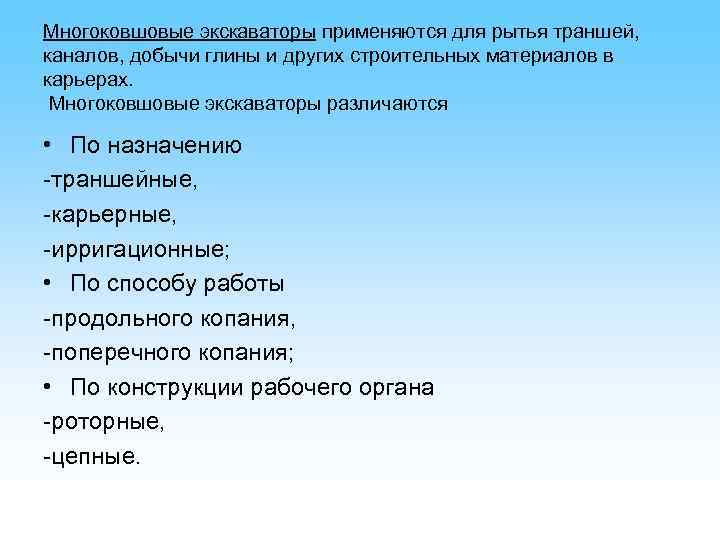

Многоковшовые экскаваторы применяются для рытья траншей, каналов, добычи глины и других строительных материалов в карьерах. Многоковшовые экскаваторы различаются • По назначению -траншейные, -карьерные, -ирригационные; • По способу работы -продольного копания, -поперечного копания; • По конструкции рабочего органа -роторные, -цепные.

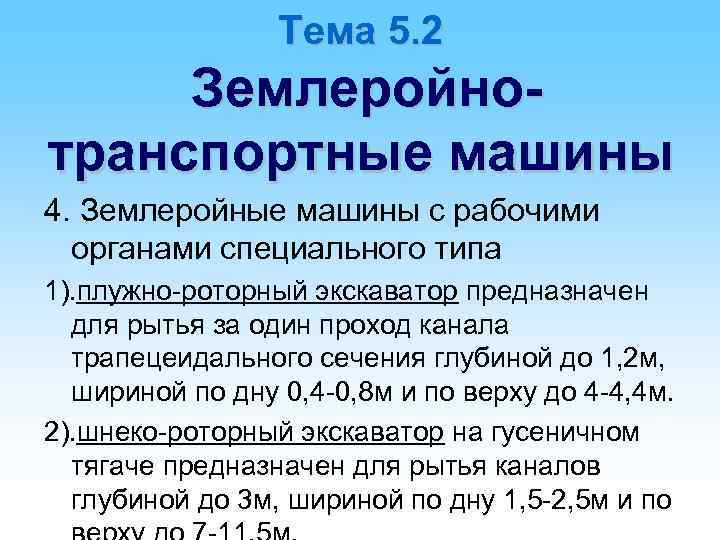

Тема 5. 2 Землеройнотранспортные машины 4. Землеройные машины с рабочими органами специального типа 1). плужно-роторный экскаватор предназначен для рытья за один проход канала трапецеидального сечения глубиной до 1, 2 м, шириной по дну 0, 4 -0, 8 м и по верху до 4 -4, 4 м. 2). шнеко-роторный экскаватор на гусеничном тягаче предназначен для рытья каналов глубиной до 3 м, шириной по дну 1, 5 -2, 5 м и по

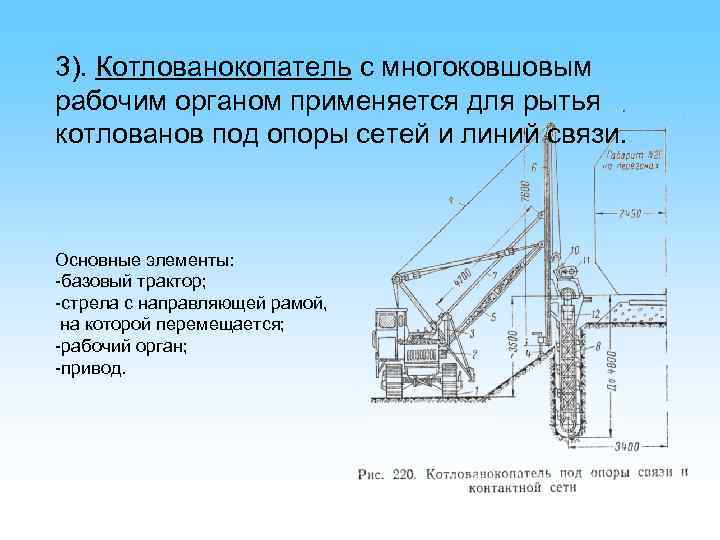

3). Котлованокопатель с многоковшовым рабочим органом применяется для рытья котлованов под опоры сетей и линий связи. Основные элементы: -базовый трактор; -стрела с направляющей рамой, на которой перемещается; -рабочий орган; -привод.

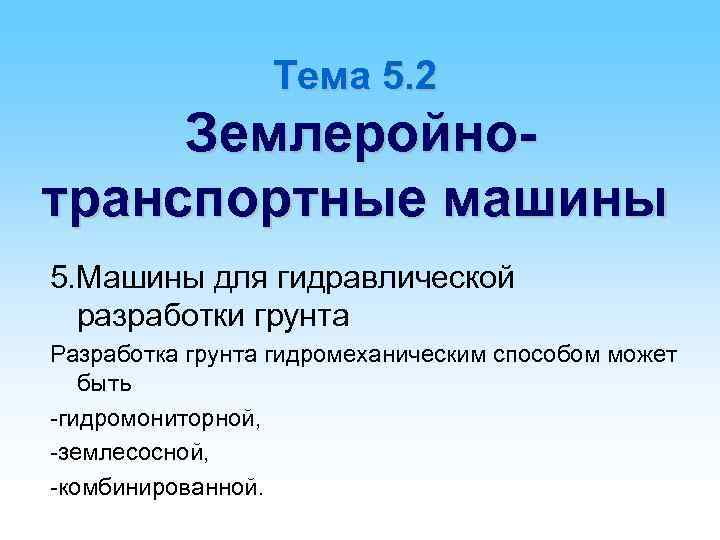

Тема 5. 2 Землеройнотранспортные машины 5. Машины для гидравлической разработки грунта Разработка грунта гидромеханическим способом может быть -гидромониторной, -землесосной, -комбинированной.

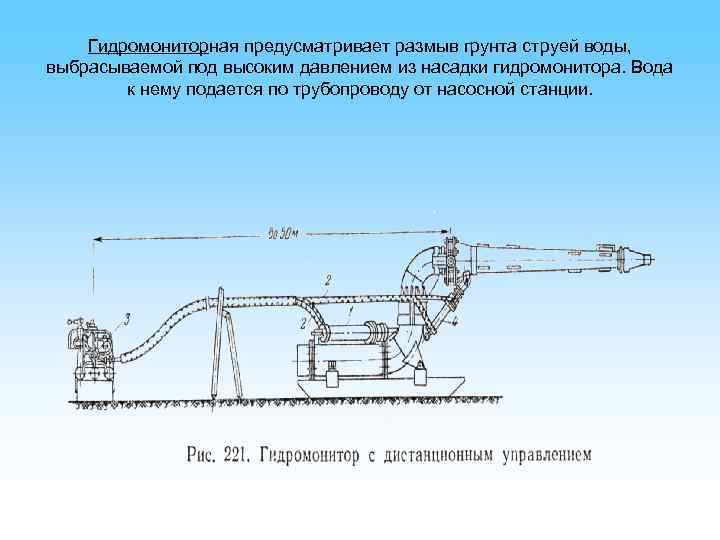

Гидромониторная предусматривает размыв грунта струей воды, выбрасываемой под высоким давлением из насадки гидромонитора. Вода к нему подается по трубопроводу от насосной станции.

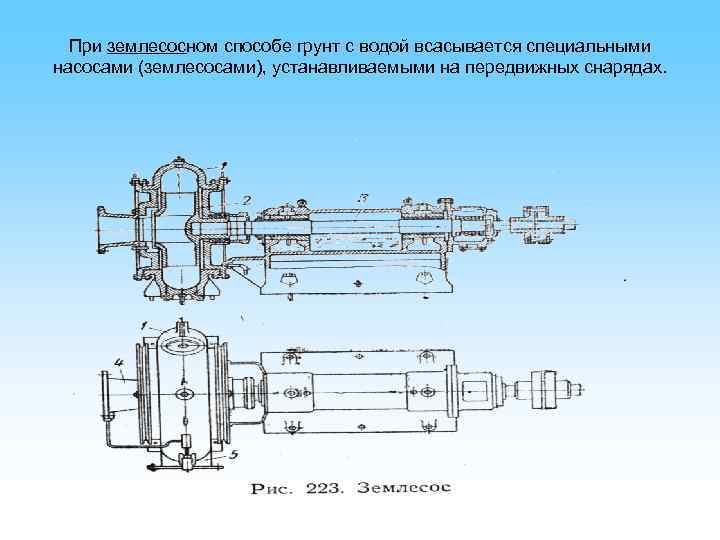

При землесосном способе грунт с водой всасывается специальными насосами (землесосами), устанавливаемыми на передвижных снарядах.

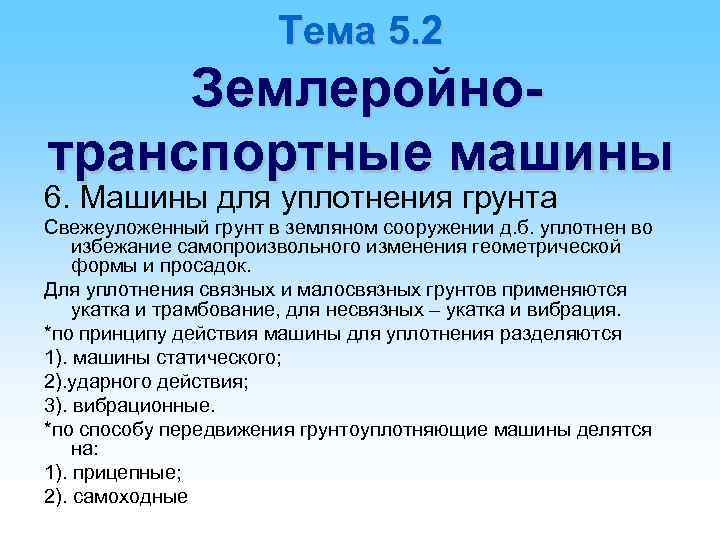

Тема 5. 2 Землеройнотранспортные машины 6. Машины для уплотнения грунта Свежеуложенный грунт в земляном сооружении д. б. уплотнен во избежание самопроизвольного изменения геометрической формы и просадок. Для уплотнения связных и малосвязных грунтов применяются укатка и трамбование, для несвязных – укатка и вибрация. *по принципу действия машины для уплотнения разделяются 1). машины статического; 2). ударного действия; 3). вибрационные. *по способу передвижения грунтоуплотняющие машины делятся на: 1). прицепные; 2). самоходные

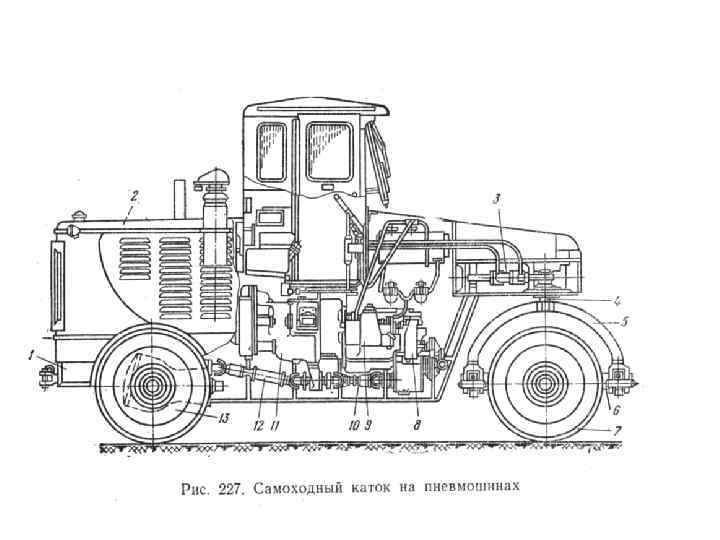

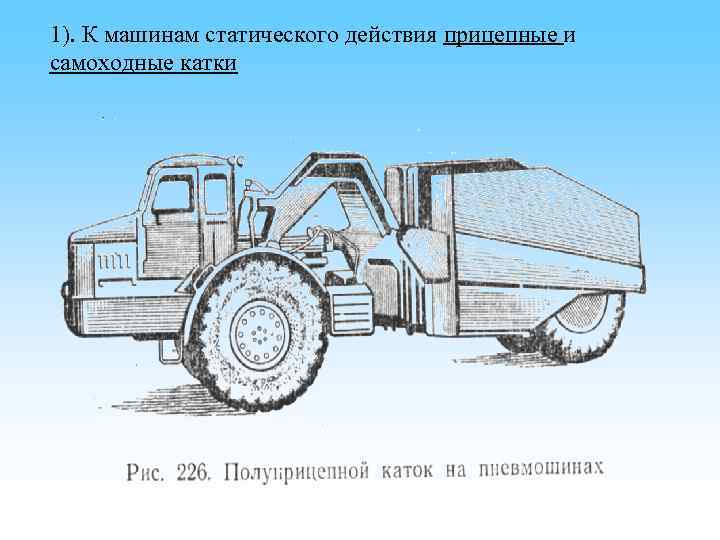

1). К машинам статического действия прицепные и самоходные катки

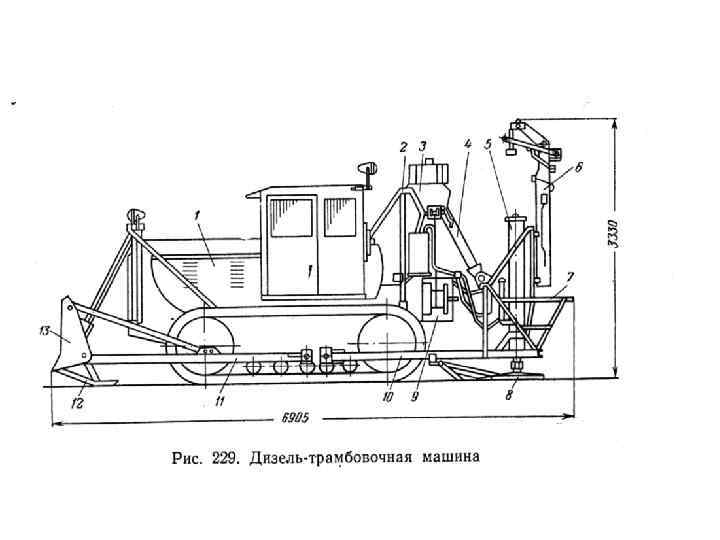

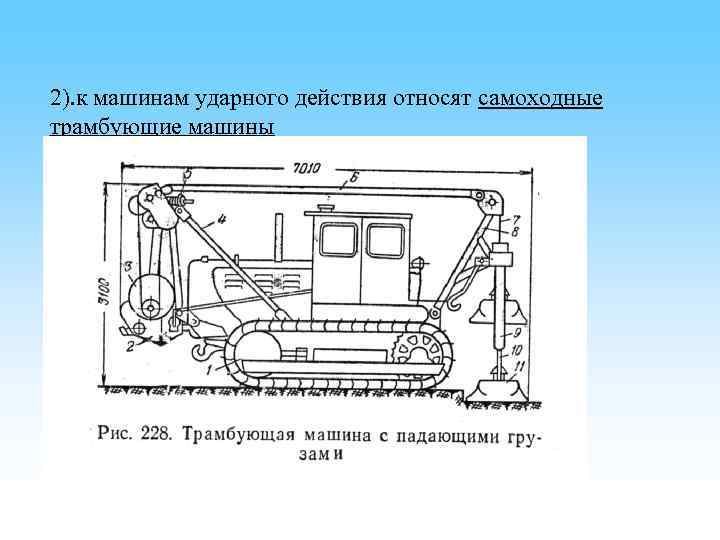

2). к машинам ударного действия относят самоходные трамбующие машины

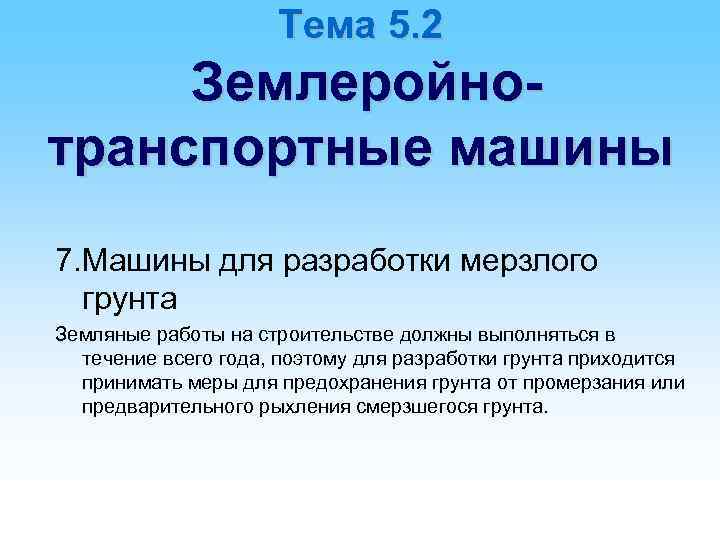

Тема 5. 2 Землеройнотранспортные машины 7. Машины для разработки мерзлого грунта Земляные работы на строительстве должны выполняться в течение всего года, поэтому для разработки грунта приходится принимать меры для предохранения грунта от промерзания или предварительного рыхления смерзшегося грунта.

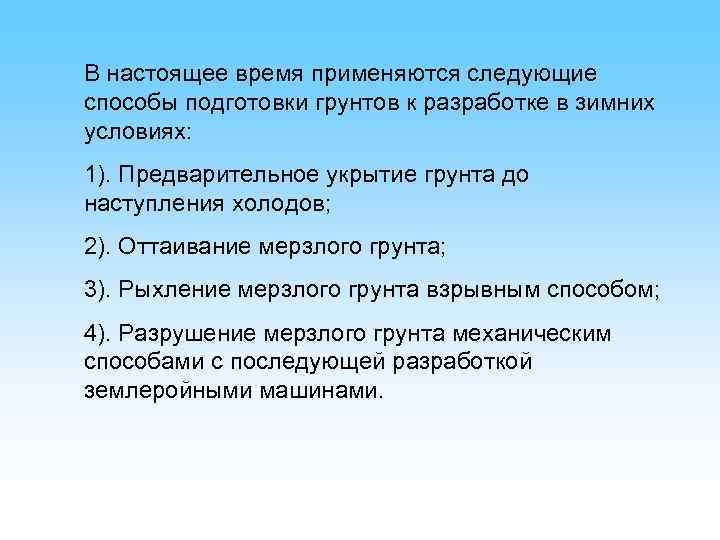

В настоящее время применяются следующие способы подготовки грунтов к разработке в зимних условиях: 1). Предварительное укрытие грунта до наступления холодов; 2). Оттаивание мерзлого грунта; 3). Рыхление мерзлого грунта взрывным способом; 4). Разрушение мерзлого грунта механическим способами с последующей разработкой землеройными машинами.

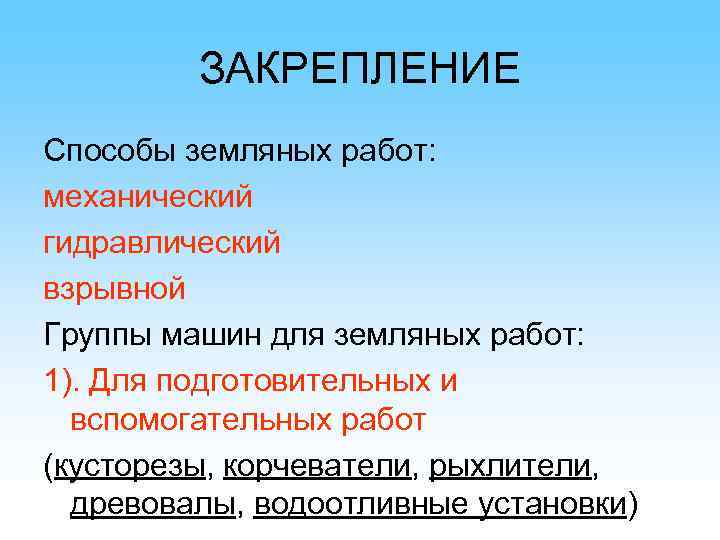

ЗАКРЕПЛЕНИЕ Способы земляных работ: механический гидравлический взрывной Группы машин для земляных работ: 1). Для подготовительных и вспомогательных работ (кусторезы, корчеватели, рыхлители, древовалы, водоотливные установки)

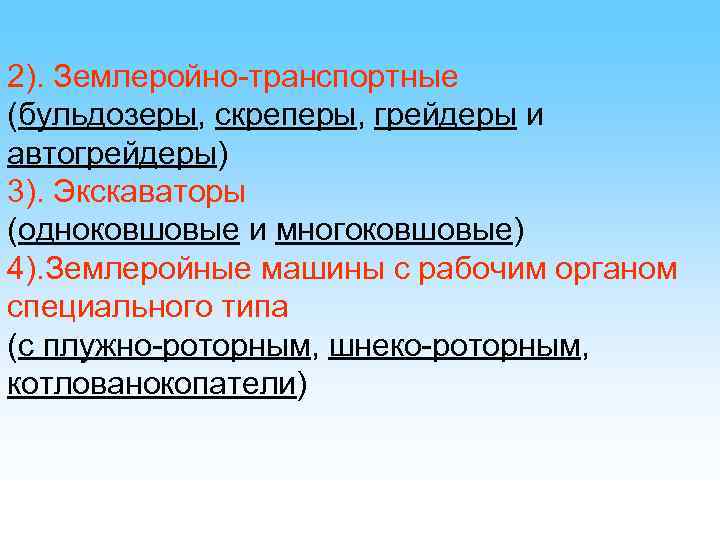

2). Землеройно-транспортные (бульдозеры, скреперы, грейдеры и автогрейдеры) 3). Экскаваторы (одноковшовые и многоковшовые) 4). Землеройные машины с рабочим органом специального типа (с плужно-роторным, шнеко-роторным, котлованокопатели)

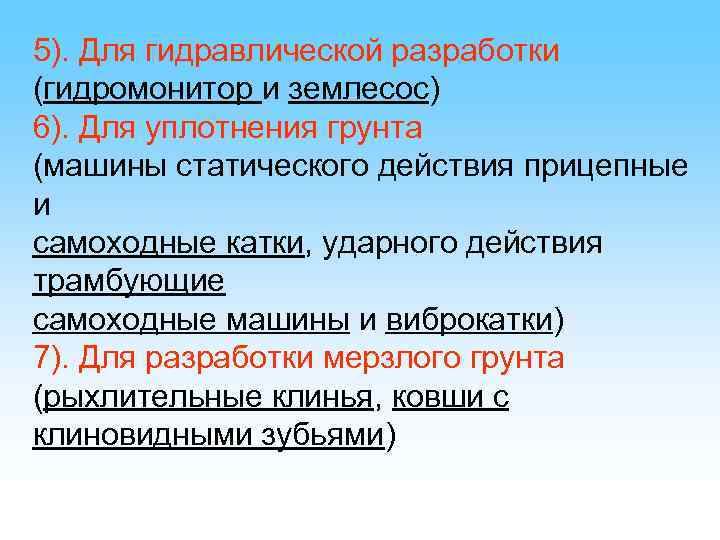

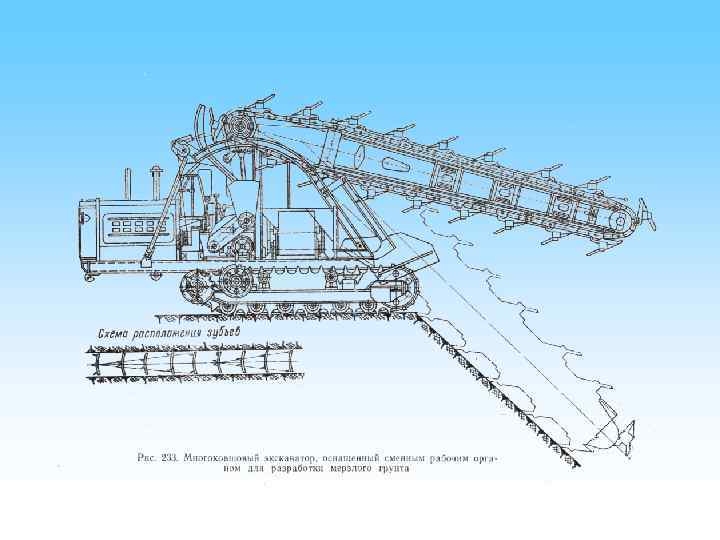

5). Для гидравлической разработки (гидромонитор и землесос) 6). Для уплотнения грунта (машины статического действия прицепные и самоходные катки, ударного действия трамбующие самоходные машины и виброкатки) 7). Для разработки мерзлого грунта (рыхлительные клинья, ковши с клиновидными зубьями)
