Земляные работы
Нормативно-техническая литература ГОСТ Р 12. 3. 048 -2002 Система стандартов безопасности труда. Строительство. Производство земляных работ способом гидромеханизации. Требования безопасности. СНи. П 12 -03 -99 Безопасность труда в строительстве. СНи. П 3. 02. 01 -87 Земляные сооружения, основания и фундаменты. СНи. П 12 -04 -2002 ч. 2 Строительное производство. СНи. Н 3. 01 -85* Организация строительного производства
Виды земляных сооружений и работ. Все земляные сооружения делятся на выемки и насыпи. Выемки - это земляные сооружения расположенные ниже дневной поверхности. Насыпи - сооружения расположенные выше дневной поверхности. Земляные сооружения, располагаемые частично в выемке, частично в насыпи, относят к полувыемкам, с преобладанием выемки, или к полунасыпям, с преобладанием насыпи. Выемки и насыпи делят на профильные (деловые) и непрофильные (карьеры, резервы, отвалы, кавальеры). К насыпям относятся обратные засыпки профильных выемок. В зависимости от срока службы земляные сооружения делятся на постоянные и временные.
Виды земляных сооружений: Котлован - это временная профильная выемка для возведения подземных частей сооружений. Траншея - линейно протяженная профильная выемка с вертикальными или наклонными стенками для строительства трубопроводов, дрен, ленточных фундаментов. Кювет - протяженная профильная выемка предназначенная для сбора и отвода воды от линейного сооружения (обычно вдоль дороги). Карьер - непрофильная выемка, для добычи открытым способом полезных ископаемых и грунта. Резерв - непрофильная линейно протяженная выемка, из который берут грунт для строительства насыпных сооружений. Отвал - непрофильная постоянная или временная насыпь, предназначенная для складирования грунта, используется в дальнейшем для насыпей и засыпок. Кавальер - непрофильная постоянная линейная насыпь грунта вдоль протяженной профильной выемки (канала, дороги).

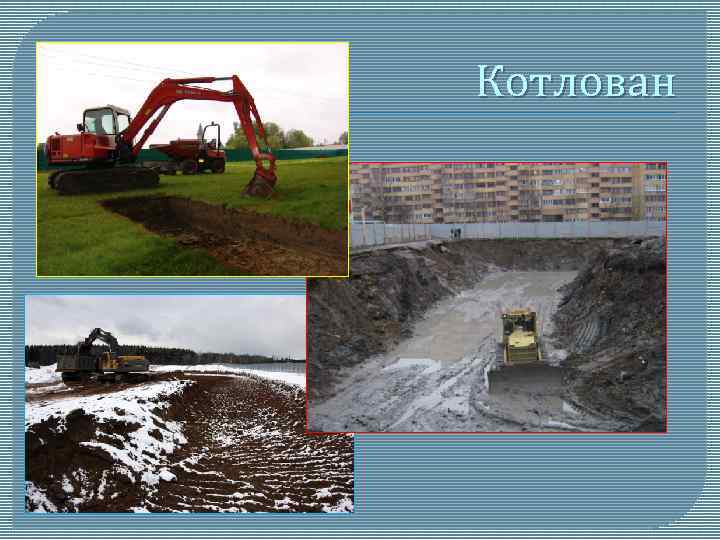

Котлован

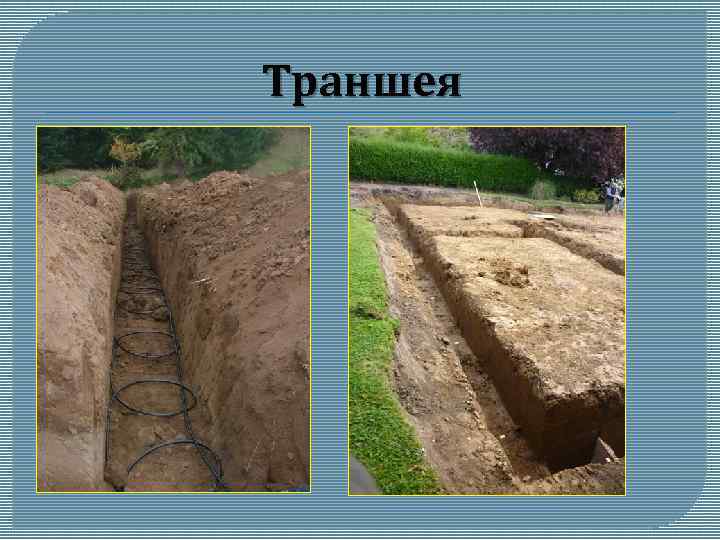

Траншея *
Кювет *****

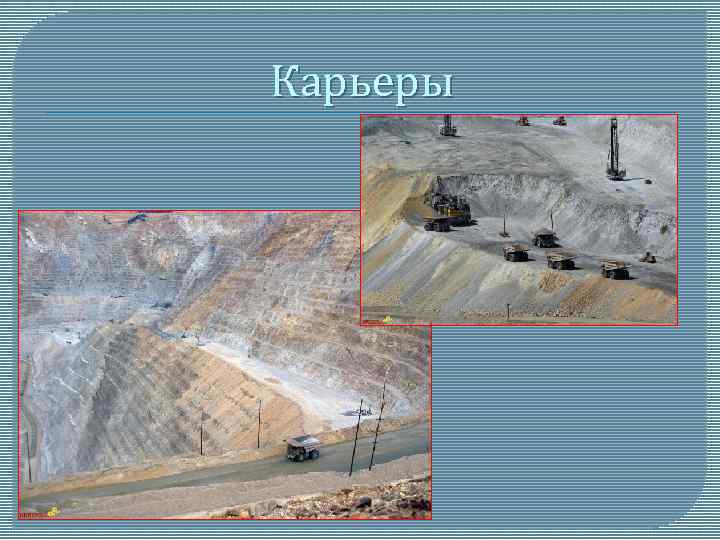

Карьеры
Крутизна откоса Обеспечение устойчивости земляных сооружений является важнейшим требованием, предъявляемым к ним. Чтобы её обеспечить, земляные сооружения возводят с откосами необходимой крутизны. Крутизна откоса выемки или насыпи зависит от угла естественного откоса грунта. Её принимают в зависимости от глубины выемки или высоты насыпи, свойств грунта, их влажности, характера сооружений (постоянные или временные). Крутизна откосов земляных сооружений характеризуется коэффициентом заложением откосов. где: L - горизонтальная проекция откоса; Н - глубина выемки или высота насыпи;
Способы и конструкции креплений вертикальных стенок котлованов и траншей В зависимости от конструктивного решения различают крепления следующих типов: распорные, консольно-распорные, консольно-анкерные, подкосные (рис. 2, а). Тип крепления выбирают в зависимости от назначения и размеров выемки, свойств грунтов, величины притока грунтовых вод и условий производства работ. По характеру конструктивного исполнения и степени оборачиваемости крепление может быть инвентарным и стационарным (из отдельных элементов), сплошным или с прозорами. Табл. 1. Крутизна откосов временных котлованов и траншей в грунтах естественной влажности без крепления

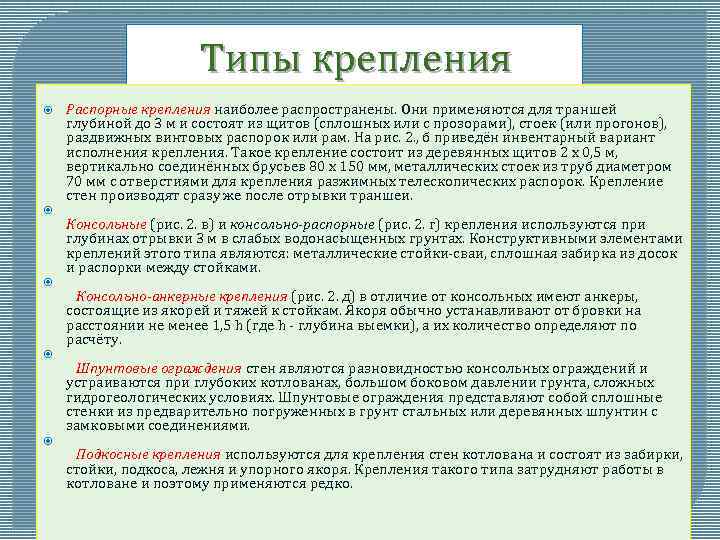

Типы крепления Распорные крепления наиболее распространены. Они применяются для траншей глубиной до 3 м и состоят из щитов (сплошных или с прозорами), стоек (или прогонов), раздвижных винтовых распорок или рам. На рис. 2. , б приведён инвентарный вариант исполнения крепления. Такое крепление состоит из деревянных щитов 2 х 0, 5 м, вертикально соединённых брусьев 80 х 150 мм, металлических стоек из труб диаметром 70 мм с отверстиями для крепления разжимных телескопических распорок. Крепление стен производят сразу же после отрывки траншеи. Консольные (рис. 2. в) и консольно-распорные (рис. 2. г) крепления используются при глубинах отрывки 3 м в слабых водонасыщенных грунтах. Конструктивными элементами креплений этого типа являются: металлические стойки-сваи, сплошная забирка из досок и распорки между стойками. Консольно-анкерные крепления (рис. 2. д) в отличие от консольных имеют анкеры, состоящие из якорей и тяжей к стойкам. Якоря обычно устанавливают от бровки на расстоянии не менее 1, 5 h (где h - глубина выемки), а их количество определяют по расчёту. Шпунтовые ограждения стен являются разновидностью консольных ограждений и устраиваются при глубоких котлованах, большом боковом давлении грунта, сложных гидрогеологических условиях. Шпунтовые ограждения представляют собой сплошные стенки из предварительно погруженных в грунт стальных или деревянных шпунтин с замковыми соединениями. Подкосные крепления используются для крепления стен котлована и состоят из забирки, стойки, подкоса, лежня и упорного якоря. Крепления такого типа затрудняют работы в котловане и поэтому применяются редко.
а - схемы типов конструктивных решений креплений стенок траншей и котлованов: I - распорное; II - консольное; III - консольнораспорное; IV - консольно-анкерное; V - подкосное: 1 - щиты; 2 - стойки (сваи); 3 - анкеры; 4 - распорки; 5 - подкосы; 6 - упоры; б - инвентарное распорное крепление: 1 - метеллические стойки; 2 - уголок; 3 - заострение; 4 - щиты; 5 - распорки телескопической конструкции; 6 - болт; в - консольный тип: 1 - стойки; 2 - щиты и пластины; г - консольно-распорный тип крепления: 1 - двутавровые балки; 2 - поддерживающие стальные уголки; 3 - деревянные распорки; 4 - доски ограждающего элемента крепления (забирка); д - консольно-анкерный тип: 1 - стойки; 2 - забирка; 3 - свая-анкер; 4 - засыпка; 5 - тяжи; е - шпунтовое ограждение с внутренним анкерным креплением: 1 - шпунтовая стенка; 2 - балки; 3 - тяги; 4 - анкеры. *
Грунты и их строительные свойства Грунт - любая горная порода или почва, представляющие собой многокомпонентную систему, изменяющуюся во времени, и используемые как основание, среда или материал для возведения зданий и инженерных сооружений. Структура грунта - это особенности строения грунта, обусловленные размером и формой частиц, характером их поверхности, количественным соотношением слагающих элементов (минеральных частиц или агрегатов частиц) и характером их взаимодействия друг с другом. Рыхлые грунты - наиболее распространенные строительные материалы. По своему механическому составу эти грунты подразделяются на несвязные и связные. Связный грунт - грунт, особенность строения которого обусловлена количественным соотношением частиц, обеспечивающих его целостность. К связным грунтам относятся: супесь, суглинок, глина. Несвязный грунт - грунт, состоящий из частиц размерами от 0, 05 до 200 мм. К несвязным грунтам относятся: галька, щебень, гравий, дресва, песок, пыль.

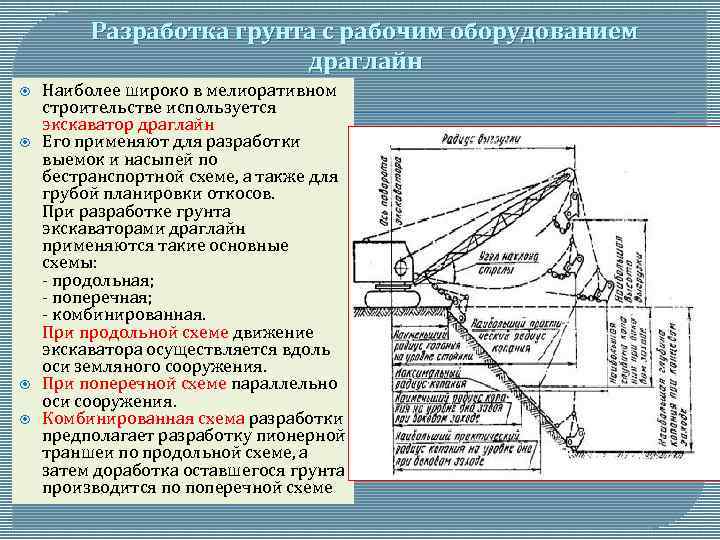

Разработка грунта с рабочим оборудованием драглайн Наиболее широко в мелиоративном строительстве используется экскаватор драглайн Его применяют для разработки выемок и насыпей по бестранспортной схеме, а также для грубой планировки откосов. При разработке грунта экскаваторами драглайн применяются такие основные схемы: - продольная; - поперечная; - комбинированная. При продольной схеме движение экскаватора осуществляется вдоль оси земляного сооружения. При поперечной схеме параллельно оси сооружения. Комбинированная схема разработки предполагает разработку пионерной траншеи по продольной схеме, а затем доработка оставшегося грунта производится по поперечной схеме *
Разработка грунта экскаваторами с рабочим оборудованием прямая лопата Короткая стрела и размещение экскаватора на дне забоя исключают его применение для работы в отвал. Прямую лопату используют при работе с погрузкой в транспортные средства. Ковш прямой лопаты заполняется грунтом при движении вверх вдоль откоса забоя. Радиус резания прямой лопаты - расстояние от зубьев ковша до оси поворота экскаватора – величина, переменная по высоте.

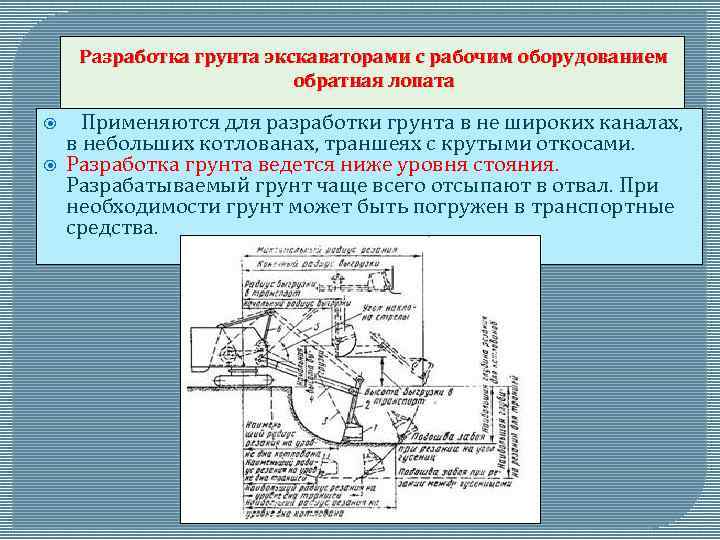

Разработка грунта экскаваторами с рабочим оборудованием обратная лопата Применяются для разработки грунта в не широких каналах, в небольших котлованах, траншеях с крутыми откосами. Разработка грунта ведется ниже уровня стояния. Разрабатываемый грунт чаще всего отсыпают в отвал. При необходимости грунт может быть погружен в транспортные средства.
Разработка грунта экскаваторами с рабочим оборудованием грейфер Грейфер - рабочее оборудование для разработки грунтов ниже и выше уровня стоянки экскаватора, для погрузки и разгрузки сыпучих материалов, а также для некоторых видов земляных работ в мягких грунтах (рытья глубоких котлованов, очистки прудов и каналов). .

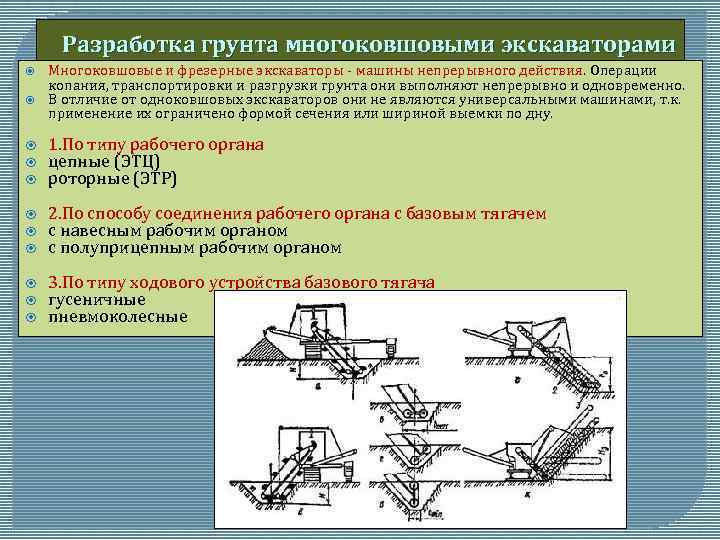

Разработка грунта многоковшовыми экскаваторами Многоковшовые и фрезерные экскаваторы - машины непрерывного действия. Операции копания, транспортировки и разгрузки грунта они выполняют непрерывно и одновременно. В отличие от одноковшовых экскаваторов они не являются универсальными машинами, т. к. применение их ограничено формой сечения или шириной выемки по дну. 1. По типу рабочего органа цепные (ЭТЦ) роторные (ЭТР) 2. По способу соединения рабочего органа с базовым тягачем с навесным рабочим органом с полуприцепным рабочим органом 3. По типу ходового устройства базового тягача гусеничные пневмоколесные
