ЗЕМЛЯНЫЕ РАБОТЫ
Машины для подготовительных работ Кусторез
Рабочие органы кустореза
Корчеватель
Рыхлитель
1 - зуб рыхлителя; 2 - рама рыхлителя; 3 - базовый трактор

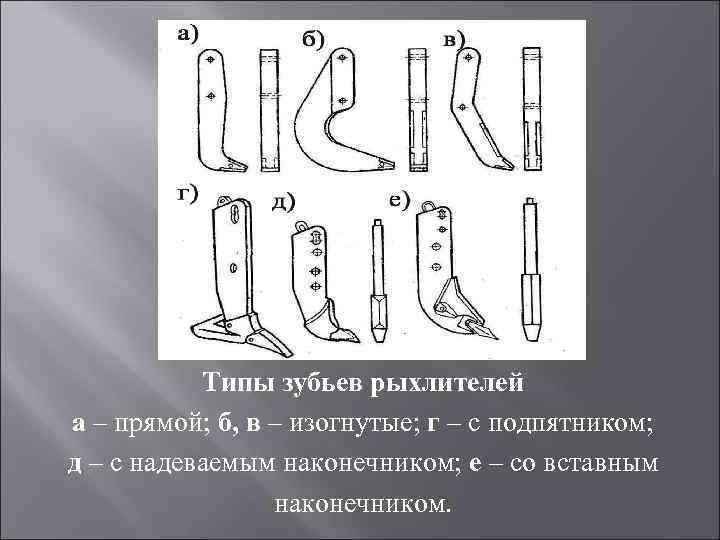

Типы зубьев рыхлителей а – прямой; б, в – изогнутые; г – с подпятником; д – с надеваемым наконечником; е – со вставным наконечником.
Землеройно-транспортные машины Бульдозер 1 – отвал; 2 – толкающая рама; 3 – гидроцилиндр двойного действия; 4 – базовый трактор
Основные типы бульдозерных отвалов: 1 -прямой поворотный; 2 – прямой неповоротный; 3 – полусферический; 4 – сферический; 5 – сферический для сыпучих материалов; 6 – с толкающей плитой.
Схемы работы бульдозера при разработке грунтов: а – резание; б – транспортирование с подрезанием; в – отсыпка; г – откат назад (холостой ход).
Бульдозер на гусеничном ходу
Бульдозер на пневмоколёсном ходу
Скрепер самоходный
Загрузка ковша скрепера
Загрузка ковша скрепера с «шапкой»
Скрепер с элеваторной загрузкой ковша
Полуприцепной скрепер
Прицепной скрепер
Грейдер Автогрейдер
Рама автогрейдера
Автогрейдер с навесным отвалом
Автогрейдер с навесным кирковщиком
Планирование откосов автогрейдером
Расчистка снега автогрейдером с навесным отвалом

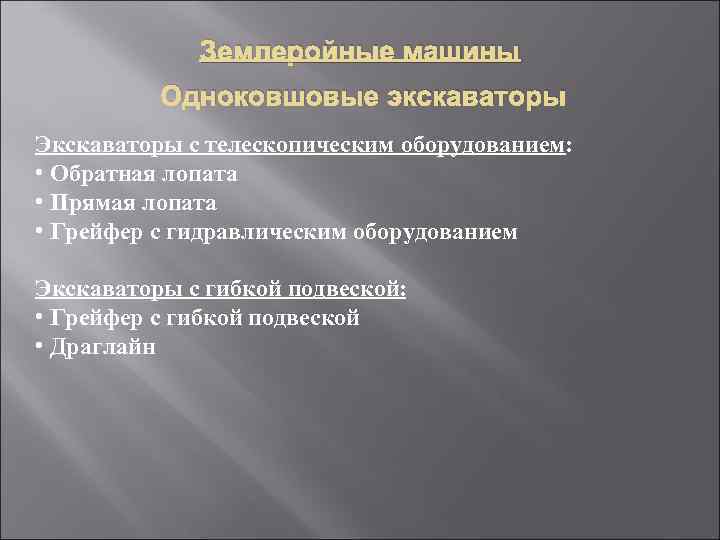

Землеройные машины Одноковшовые экскаваторы Экскаваторы с телескопическим оборудованием: • Обратная лопата • Прямая лопата • Грейфер с гидравлическим оборудованием Экскаваторы с гибкой подвеской: • Грейфер с гибкой подвеской • Драглайн

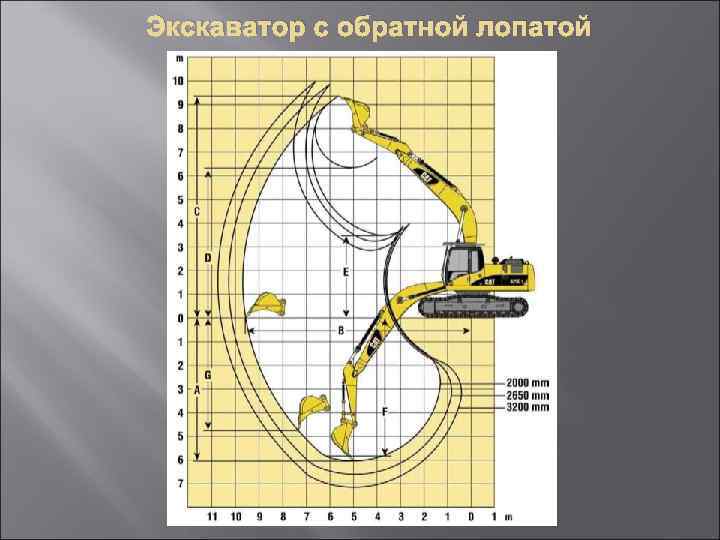

Экскаватор с обратной лопатой

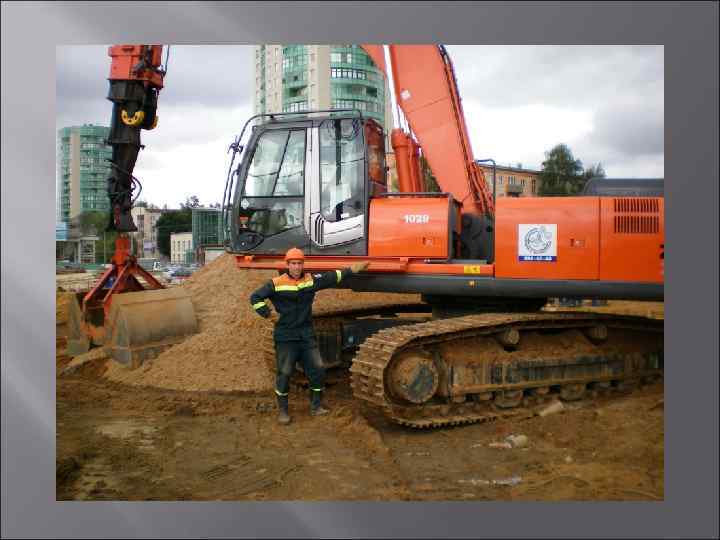

На гусеничном ходу
На пневмоколёсном ходу
Экскаватор с прямой лопатой

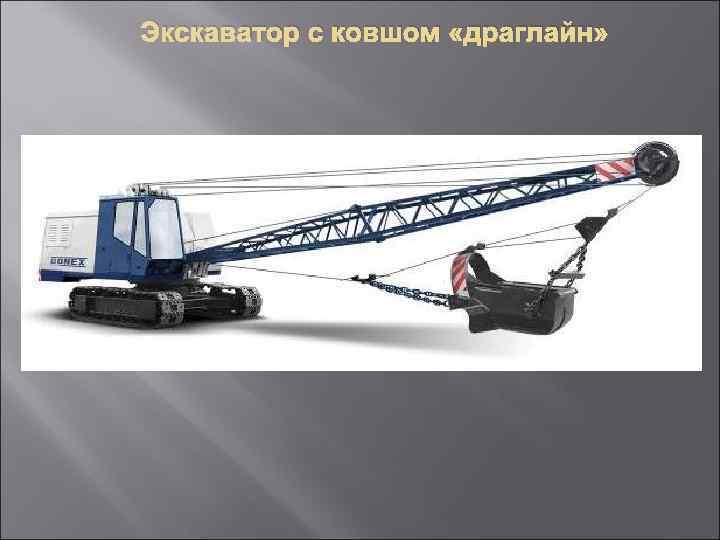

Экскаватор с ковшом «драглайн»

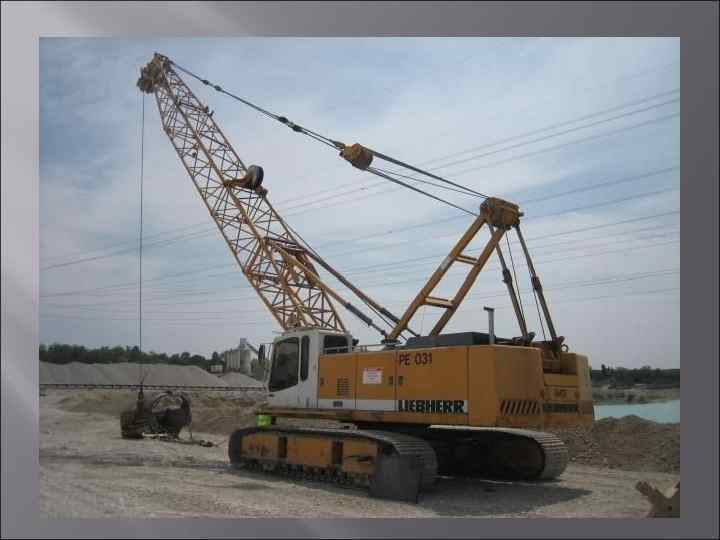

Экскаватор с грейферным ковшом Грейферный ковш с канатной подвеской

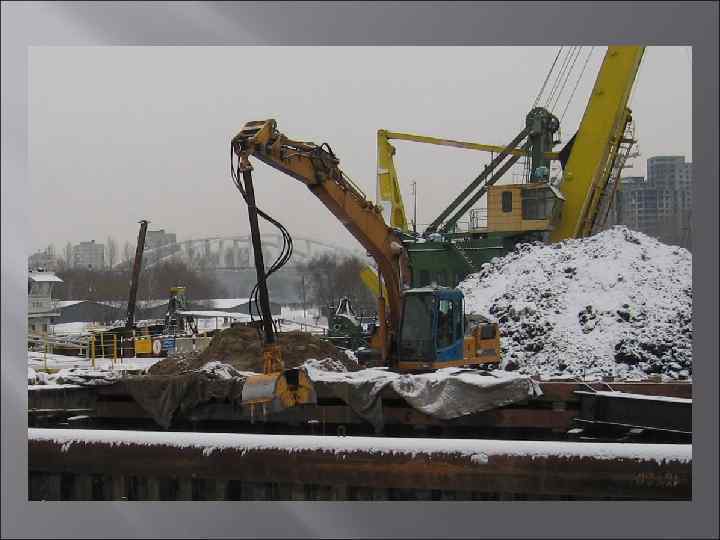

Грейферный ковш с гидравлическим приводом

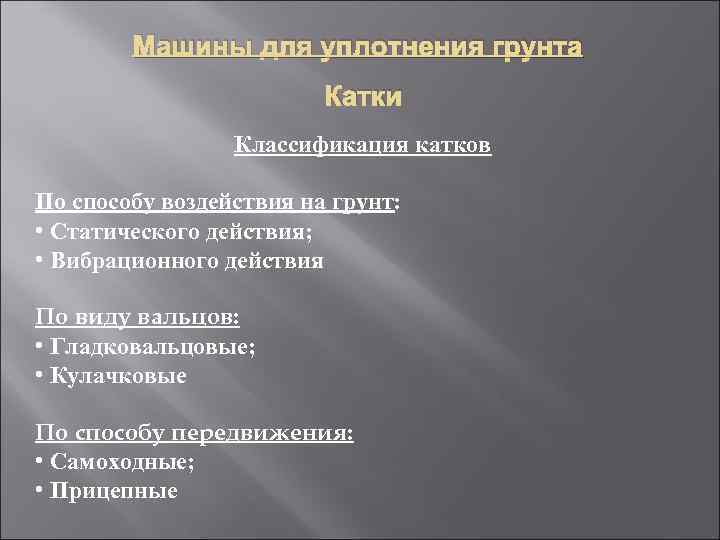

Машины для уплотнения грунта Катки Классификация катков По способу воздействия на грунт: • Статического действия; • Вибрационного действия По виду вальцов: • Гладковальцовые; • Кулачковые По способу передвижения: • Самоходные; • Прицепные
Катки самоходные гладковальцовые вибрационные
Катки самоходные кулачковые вибрационные
Катки самоходные кулачковые статического действия

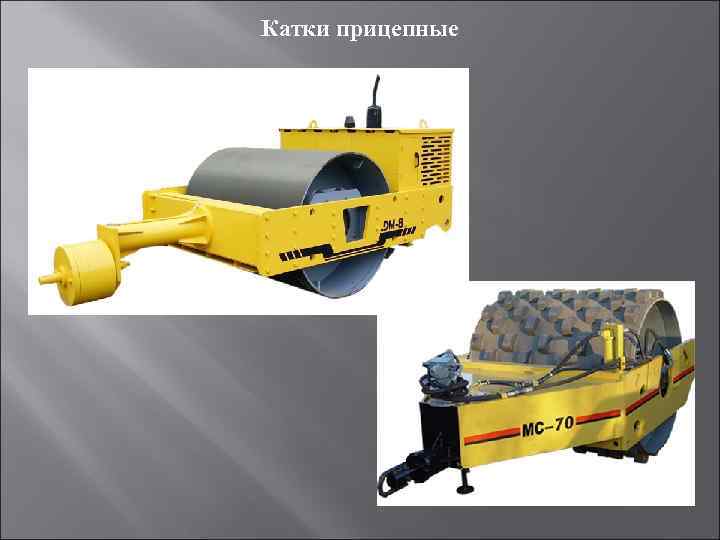

Катки прицепные
Виброплиты Трамбующие вибрационные плиты навесные
Трамбующие вибрационные плиты самоходные

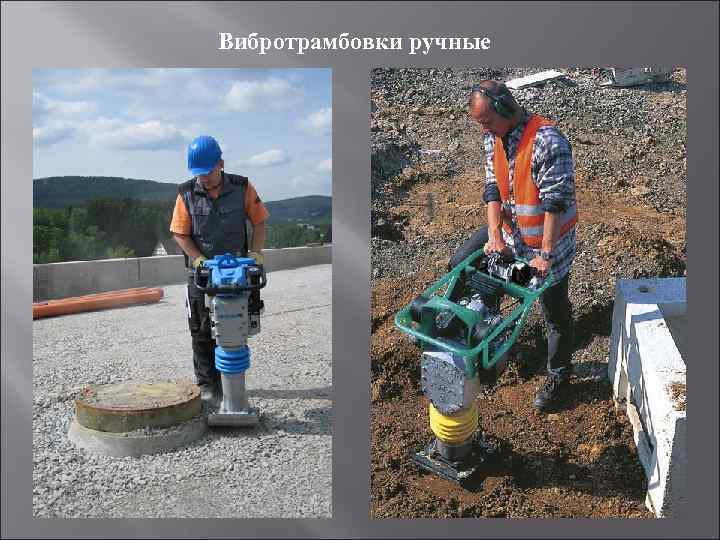

Вибротрамбовки ручные
Средства гидромеханизации • Эрлифт • Гидроэлеватор • Гидромонитор • Земснаряд Эрлифт и гидроэлеватор Эрлифт - это устройство, предназначенное для подъема воды (пульпы) с некоторой глубины на определенную высоту при помощи сжатого воздуха. Гидроэлеватор - это устройство, предназначенное для подъема воды (пульпы) с некоторой глубины на определенную высоту при помощи подаваемой под давлением жидкости.

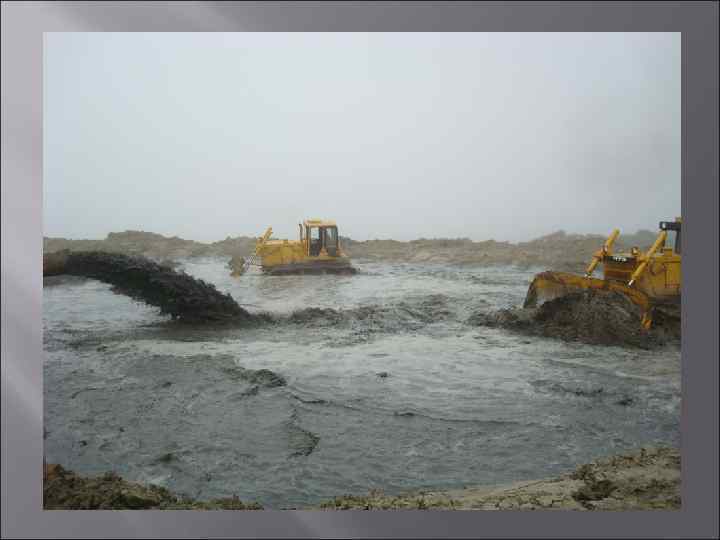

Гидромонитор - устройство, которое разрушает грунт в открытом забое мощной направленной струей воды, выбрасываемой под большим давлением (0, 8… 6 МПа).
Гидромониторная установка: а - гидромонитор с гидравлическим приводом; б - размыв грунта встречным забоем; в - размыв грунта попутным забоем; 1 - пульт управления; 2 - шланги; 3 гидроцилиндры управления; 4 - ствол; 5 - насадка

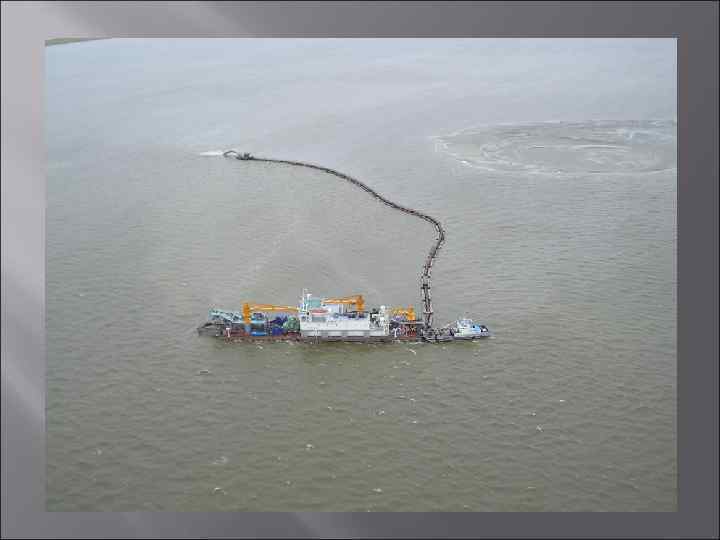

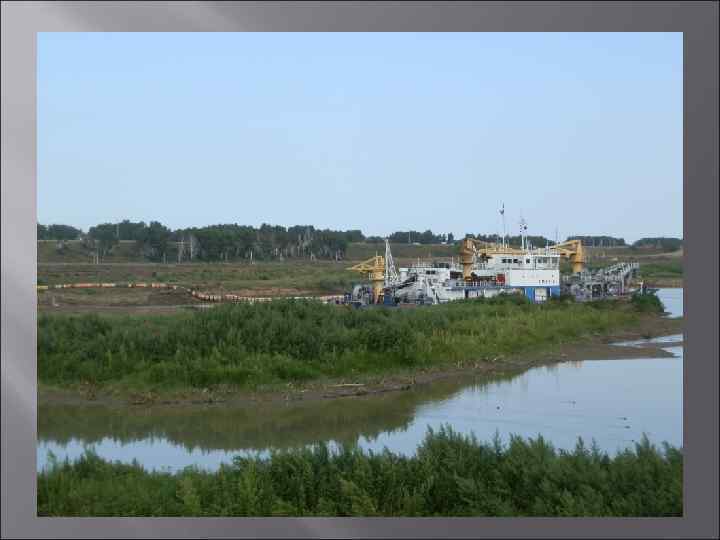

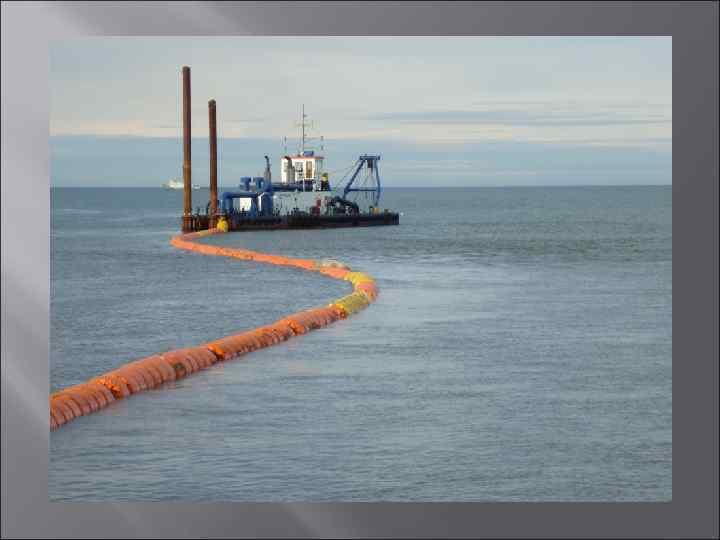

Земснаряд - плавучая самоходная или несамоходная установка несущая всасывающее устройство, грунтовый насос, напорный пульпопровод. Принципиальная схема землесосного снаряда: 1 - грунтозаборное устройство; 2 - всасывающий трубопровод; 3 - грунтовый насос; 4 - напорный грунтопровод; 5 - устройство для рабочих перемещений установки; 6 - корпус
Земснаряд с гидравлическим разрыхлителем

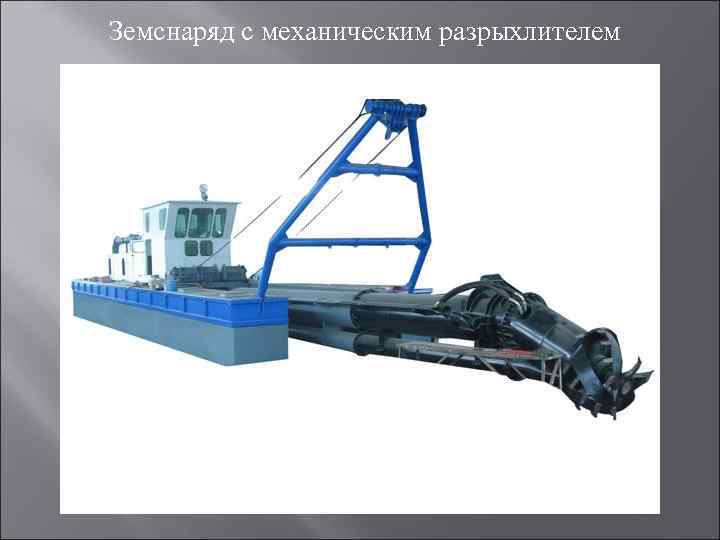

Земснаряд с механическим разрыхлителем
