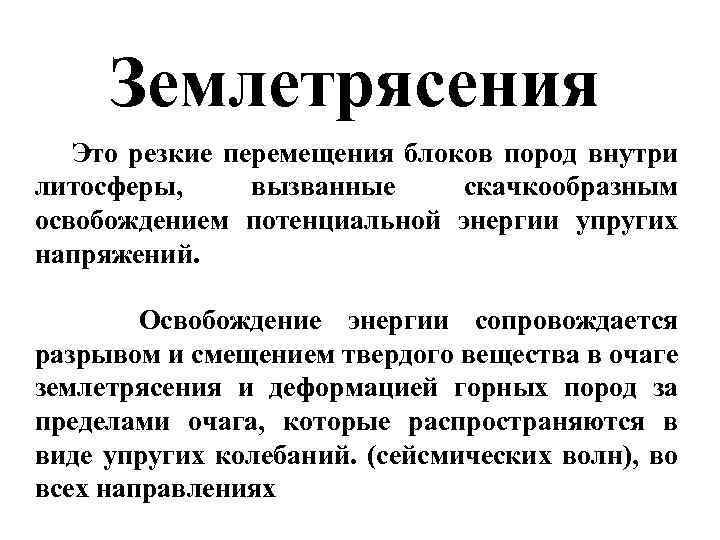

Землетрясения Это резкие перемещения блоков пород внутри литосферы, вызванные скачкообразным освобождением потенциальной энергии упругих Землетрясения Это резкие перемещения блоков пород внутри литосферы, вызванные скачкообразным освобождением потенциальной энергии упругих напряжений. Освобождение энергии сопровождается разрывом и смещением твердого вещества в очаге землетрясения и деформацией горных пород за пределами очага, которые распространяются в виде упругих колебаний. (сейсмических волн), во всех направлениях

Сейсмические волны Сейсмические волны

1. Продольные (primary – первичные) – P (волны сжатия и растяжения). Колебания частиц происходит 1. Продольные (primary – первичные) – P (волны сжатия и растяжения). Колебания частиц происходит в направлении распространения волны. P – волны – это реакция среды на изменения объема. Распространяются во всех средах (твердых, жидких, газообразных) Vp = 5 - 7 км/с (от 5 до 13. 8 км/с

2. Поперечные ( secondary - вторичные) – S являются результатом реакции среды на изменение 2. Поперечные ( secondary - вторичные) – S являются результатом реакции среды на изменение формы Движение частиц в этих колебаниях происходит поперек направлению движения волны Vs = 3 – 4 км/с (3. 2. – 7. 3 км/с) Не проходят через жидкости и газы

3. Поверхностные – L волны (т. е. длинные – long) Представляют собой синусоидальные колебания, 3. Поверхностные – L волны (т. е. длинные – long) Представляют собой синусоидальные колебания, идущие вдоль земной поверхности или на границе двух сред (VL = 2. 0 – 4. 5 км/с)

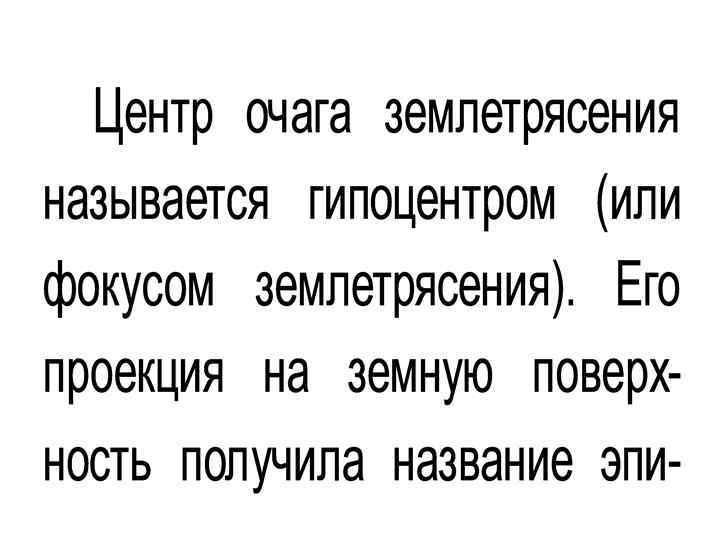

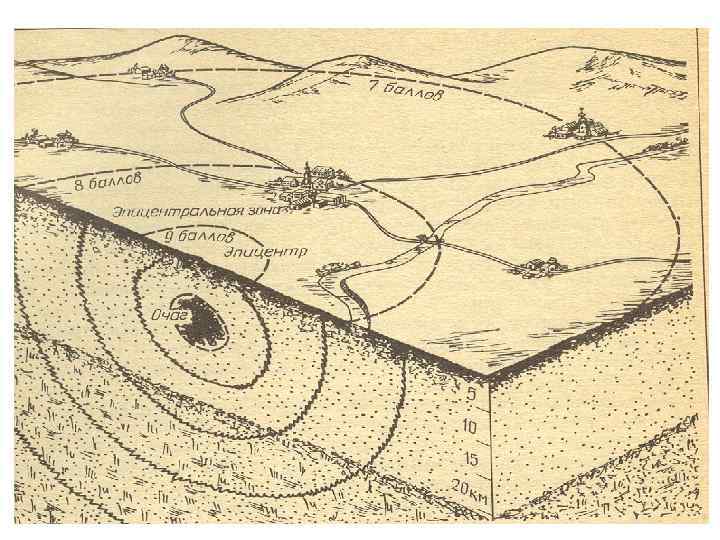

Параметры землетрясения Параметры землетрясения

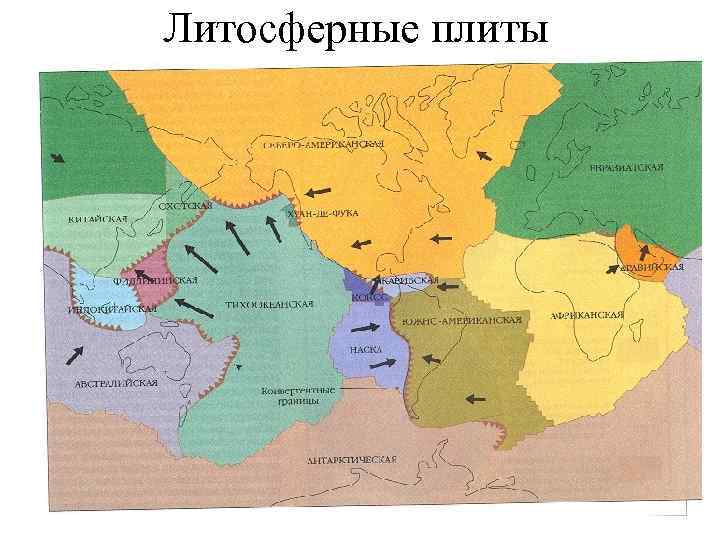

Литосферные плиты 11 Литосферные плиты 11

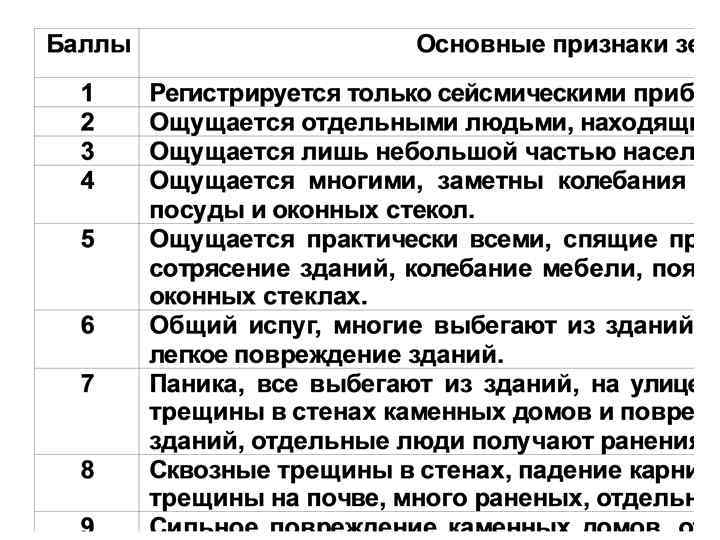

Оценка интенсивности землетрясений Оценка интенсивности землетрясений

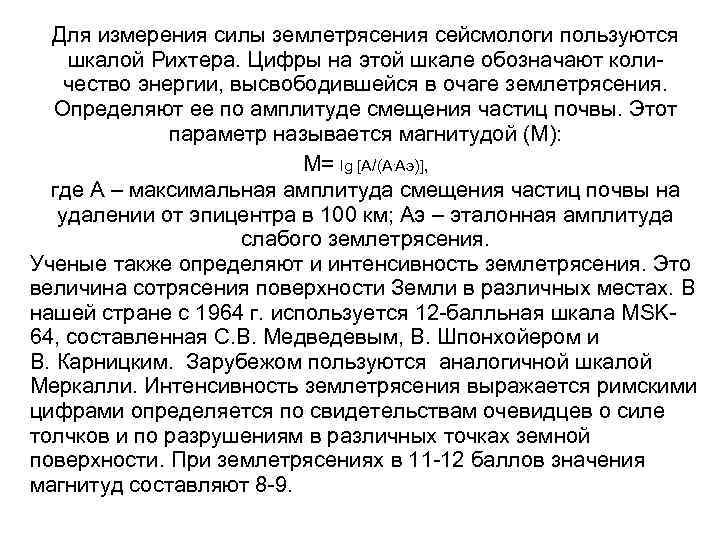

Для измерения силы землетрясения сейсмологи пользуются шкалой Рихтера. Цифры на этой шкале обозначают коли- Для измерения силы землетрясения сейсмологи пользуются шкалой Рихтера. Цифры на этой шкале обозначают коли- чество энергии, высвободившейся в очаге землетрясения. Определяют ее по амплитуде смещения частиц почвы. Этот параметр называется магнитудой (М): М= lg [A/(A. Aэ)], где А – максимальная амплитуда смещения частиц почвы на удалении от эпицентра в 100 км; Аэ – эталонная амплитуда слабого землетрясения. Ученые также определяют и интенсивность землетрясения. Это величина сотрясения поверхности Земли в различных местах. В нашей стране с 1964 г. используется 12 -балльная шкала MSK 64, составленная С. В. Медведевым, В. Шпонхойером и В. Карницким. Зарубежом пользуются аналогичной шкалой Меркалли. Интенсивность землетрясения выражается римскими цифрами определяется по свидетельствам очевидцев о силе толчков и по разрушениям в различных точках земной поверхности. При землетрясениях в 11 -12 баллов значения магнитуд составляют 8 -9.

График зависимости количества землетрясений (h) от глубины очага (R) 1) Приповерхностные: R = несколько График зависимости количества землетрясений (h) от глубины очага (R) 1) Приповерхностные: R = несколько км 2) Мелкофокусные: R до 20 км 3) Глубокофокусные: R до 700 км

18 18

Разрушительные результаты землетрясений Разрушительные результаты землетрясений

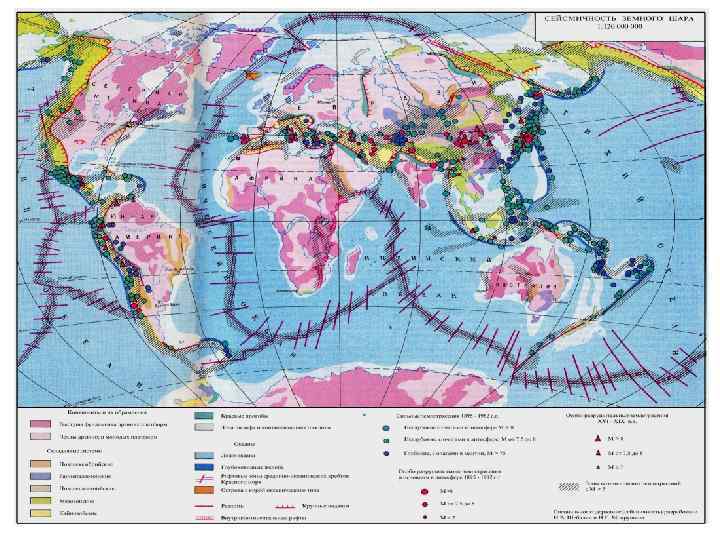

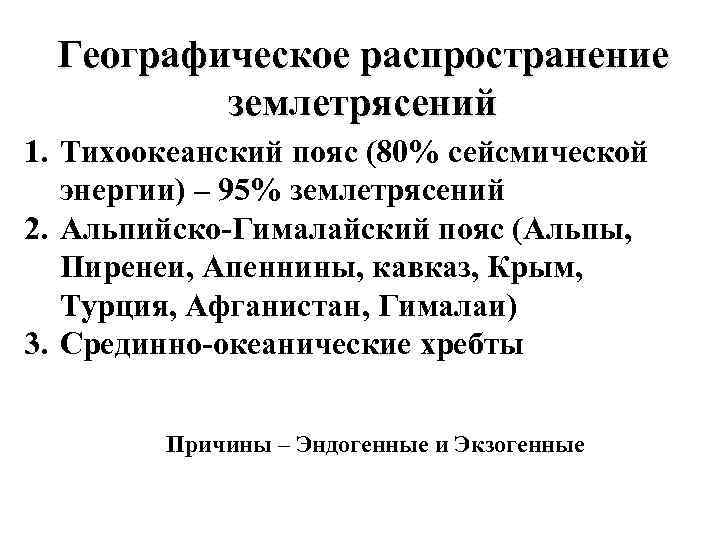

Географическое распространение землетрясений 1. Тихоокеанский пояс (80% сейсмической энергии) – 95% землетрясений 2. Альпийско-Гималайский Географическое распространение землетрясений 1. Тихоокеанский пояс (80% сейсмической энергии) – 95% землетрясений 2. Альпийско-Гималайский пояс (Альпы, Пиренеи, Апеннины, кавказ, Крым, Турция, Афганистан, Гималаи) 3. Срединно-океанические хребты Причины – Эндогенные и Экзогенные

Прогноз землетрясений 1. Регистрация слабых повторяющихся толчков (форшоков) 2. Изменение параметров геофизических полей (магнитных, Прогноз землетрясений 1. Регистрация слабых повторяющихся толчков (форшоков) 2. Изменение параметров геофизических полей (магнитных, электрических, гравитационных и т. д. ) 3. Деформация земной поверхности 4. Изменение гидро-геохимических параметров среды 5. Изменения в характере поведения животных

Механизм деформации горных пород во время Ташкентского землетрясения 25 апреля 1966 г. и его Механизм деформации горных пород во время Ташкентского землетрясения 25 апреля 1966 г. и его повторных толчков (по В. И. Уломову): 1 - мезозойско-кайнозойские отложения; 2 — палеозойский фундамент; 8 — зоны тектонических разрывов; -4 — гипоцентральная область основного толчка и его афтершоков; 5 — центральная сейсмическая станция «Ташкент» ; 6 — характер подвижек горных пород в очагах землетрясений; 7 — условные границы горных пород и характер их сдвигового перемещения; 8 — подъем поверхности Земли по геодезическим данным

Разрывообразующие движения Разрывообразующие движения

Разрывные нарушения – это трещины в земной коре, возникающие в результате ударного нарастания нагрузки, Разрывные нарушения – это трещины в земной коре, возникающие в результате ударного нарастания нагрузки, на которую горные породы реагируют как хрупкие тела Два вывода: 1. Трещины – разрывы без смещения 2. Дизъюнктивы – разрывы со смещением Трещиноватость - совокупность трещин

Типы дизъюнктивов Сброс – Взброс – висячее крыло (блок) поднят относительно лежачего Сдвиг – Типы дизъюнктивов Сброс – Взброс – висячее крыло (блок) поднят относительно лежачего Сдвиг – смещение блоков в горизонтальном направлении висячее крыло (блок) опущен относительно лежачего

Дизъюнктивные дислокации: а – сброс, б – взброс, в – надвиг, г – сдвиг, Дизъюнктивные дислокации: а – сброс, б – взброс, в – надвиг, г – сдвиг, д – ступенчатый сброс, е – грабен, ж - горст

Трещины – разрыв горных пород без заметного смещения. Различают открытые, закрытые и трещины. Совокупность Трещины – разрыв горных пород без заметного смещения. Различают открытые, закрытые и трещины. Совокупность всех трещин называется трещиноватостью Трещины оперения Трещины отрыва, образующиеся при растяжении (а), сжатии (б) и сдвиге (в) Трещины скалывания, возникающие При сжатии (а) и сдвиге (б)

О согласном и несогласном залегании осадочных горных пород О согласном и несогласном залегании осадочных горных пород

Колебательные движения плюс складчатость приводят к различным соотношениям и залеганию слоев осадочных горных пород: Колебательные движения плюс складчатость приводят к различным соотношениям и залеганию слоев осадочных горных пород: 1. Согласное залегание слоев Осадконакопление идет непрерывно

2. Параллельное (стратиграфическое) несогласие Верхняя толща Перерыв Нижняя толща В осадконакоплении был перерыв. При 2. Параллельное (стратиграфическое) несогласие Верхняя толща Перерыв Нижняя толща В осадконакоплении был перерыв. При согласном залегании и параллельном несогласии на геологических картах и разрезах слои осадочных горных пород остаются параллельными

Согласное залегание осадочных пород: а — горизонтальное; б — наклонное; в — складчатое. 1 Согласное залегание осадочных пород: а — горизонтальное; б — наклонное; в — складчатое. 1 — конгломераты; 2 — пески, песчаники; 3 — глины, глинистые сланцы; 4 —известняки Несогласное залегание осадочных пород: а — параллельное; б — с угловым несогласием

Формы залегания горных пород: 1 – гранитный батолит; 2 – складки; 3 – моноклиналь; Формы залегания горных пород: 1 – гранитный батолит; 2 – складки; 3 – моноклиналь; 4 – горизонтальное залегание Угловое несогласие на геологической карте (а) и в разрезе (б)
