Землесосні снаряди — це плаваючі машини, що добувають ґрунт з під води й у вигляді водоґрунтової суміші (пульпи) перекачують цей ґрунт на деяку відстань. Землесосні снаряди використовуються у будівництві, гірничій промисловості та для днопоглиблювання. Землесосні снаряди класифікуються: 1. За призначенням: — днопоглиблювальні (річні та морські); — для застосування у гідротехнічному будівництві; — для гірничої промисловості. 2. За типом агрегату. В останні роки поряд із насосами на землесосних снарядах як основний агрегат починають застосовувати водоструминні насоси (ежектори) і ерліфти. 3. За способом ґрунтозабору. Відомі три принципово різних способи ґрунтозабору, відповідно до чого землесосні снаряди ділять ся на такі типи: — такі, що розроблюють ґрунт шляхом безпосереднього його усмоктування з під води; — такі, що всмоктують ґрунт із попереднім розпушуванням його механічним способом; — такі, що всмоктують ґрунт із попереднім розпушуванням його гідравлічним способом.

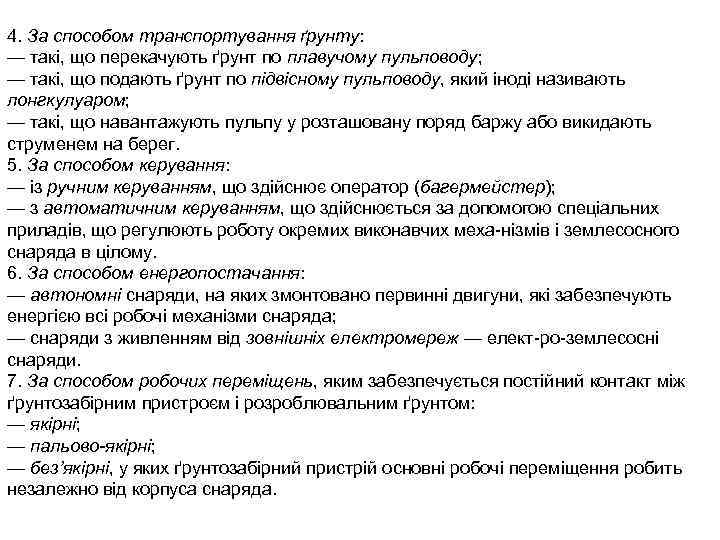

4. За способом транспортування ґрунту: — такі, що перекачують ґрунт по плавучому пульповоду; — такі, що подають ґрунт по підвісному пульповоду, який іноді називають лонгкулуаром; — такі, що навантажують пульпу у розташовану поряд баржу або викидають струменем на берег. 5. За способом керування: — із ручним керуванням, що здійснює оператор (багермейстер); — з автоматичним керуванням, що здійснюється за допомогою спеціальних приладів, що регулюють роботу окремих виконавчих меха нізмів і землесосного снаряда в цілому. 6. За способом енергопостачання: — автономні снаряди, на яких змонтовано первинні двигуни, які забезпечують енергією всі робочі механізми снаряда; — снаряди з живленням від зовнішніх електромереж — елект ро землесосні снаряди. 7. За способом робочих переміщень, яким забезпечується постійний контакт між ґрунтозабірним пристроєм і розроблювальним ґрунтом: — якірні; — пальово якірні; — без’якірні, у яких ґрунтозабірний пристрій основні робочі переміщення робить незалежно від корпуса снаряда.

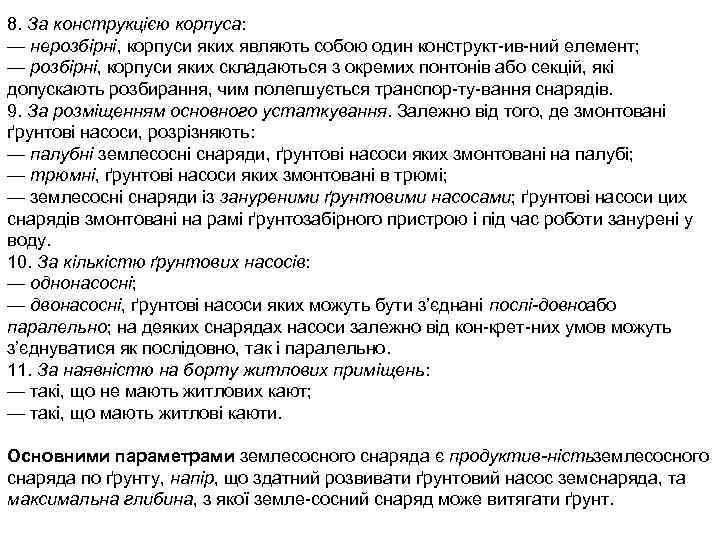

8. За конструкцією корпуса: — нерозбірні, корпуси яких являють собою один конструкт ив ний елемент; — розбірні, корпуси яких складаються з окремих понтонів або секцій, які допускають розбирання, чим полегшується транспор ту вання снарядів. 9. За розміщенням основного устаткування. Залежно від того, де змонтовані ґрунтові насоси, розрізняють: — палубні землесосні снаряди, ґрунтові насоси яких змонтовані на палубі; — трюмні, ґрунтові насоси яких змонтовані в трюмі; — землесосні снаряди із зануреними ґрунтовими насосами; ґрунтові насоси цих снарядів змонтовані на рамі ґрунтозабірного пристрою і під час роботи занурені у воду. 10. За кількістю ґрунтових насосів: — однонасосні; — двонасосні, ґрунтові насоси яких можуть бути з’єднані послі довно або паралельно; на деяких снарядах насоси залежно від кон крет них умов можуть з’єднуватися як послідовно, так і паралельно. 11. За наявністю на борту житлових приміщень: — такі, що не мають житлових кают; — такі, що мають житлові каюти. Основними параметрами землесосного снаряда є продуктив ність землесосного снаряда по ґрунту, напір, що здатний розвивати ґрунтовий насос земснаряда, та максимальна глибина, з якої земле сосний снаряд може витягати ґрунт.

Рисунок 2. 49 – Схема землесосного снаряда: 1 – ґрунтозабірний пристрій; 2 – стріла для підвішування ґрунтозабірного пристрою; 3 – усмоктувальний трубопровід; 4, 8 – лебідки; 5 – корпус; 6 – палубні надбудови; 7 – ґрунтовий насос; 9 – папільонажна паля; 10 – напірний трубопровід

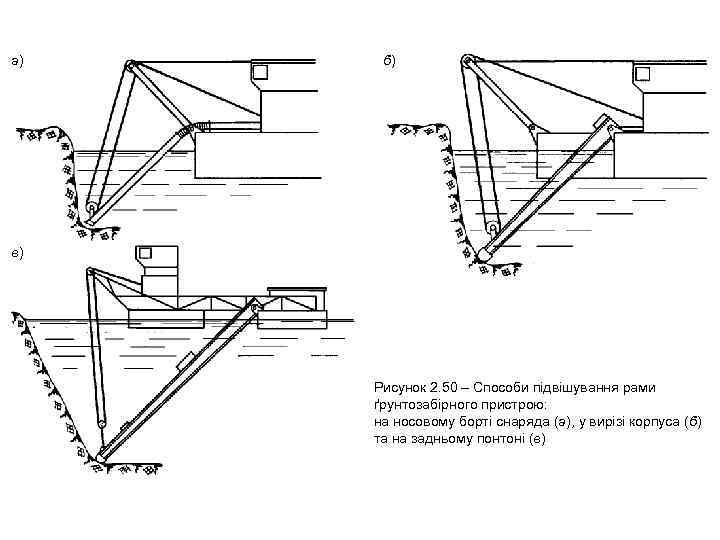

а) б) в) Рисунок 2. 50 – Способи підвішування рами ґрунтозабірного пристрою: на носовому борті снаряда (а), у вирізі корпуса (б) та на задньому понтоні (в)

а) в) б) г) Рисунок 2. 51 – Схеми розташування ґрунтового насоса на палубі земснаряда (а), у трюмі (б) та на рамі ґрунтозабірного пристрою: з винесеним (в) та підводним (г) положенням електродвигуна

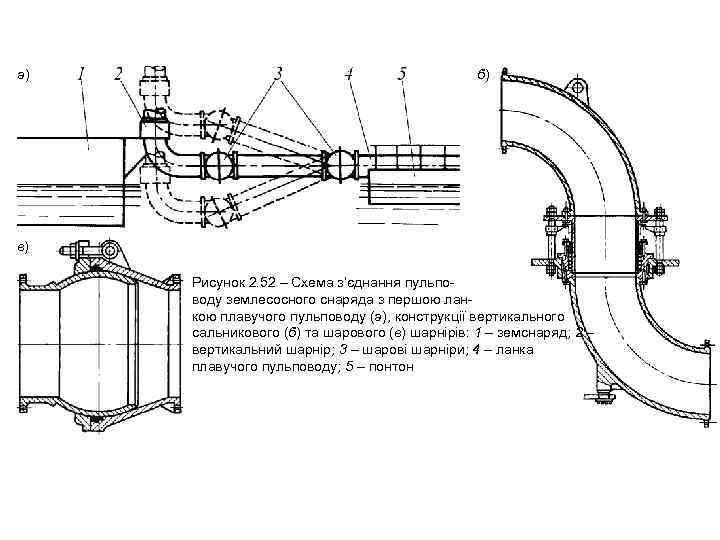

а) б) в) Рисунок 2. 52 – Схема з’єднання пульпо воду землесосного снаряда з першою лан кою плавучого пульповоду (а), конструкції вертикального сальникового (б) та шарового (в) шарнірів: 1 – земснаряд; 2 – вертикальний шарнір; 3 – шарові шарніри; 4 – ланка плавучого пульповоду; 5 – понтон

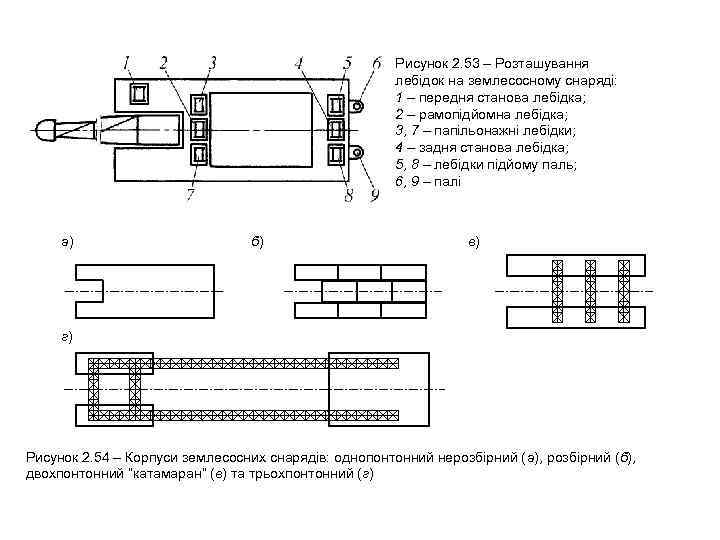

Рисунок 2. 53 – Розташування лебідок на землесосному снаряді: 1 – передня станова лебідка; 2 – рамопідйомна лебідка; 3, 7 – папільонажні лебідки; 4 – задня станова лебідка; 5, 8 – лебідки підйому паль; 6, 9 – палі а) б) в) г) Рисунок 2. 54 – Корпуси землесосних снарядів: однопонтонний нерозбірний (а), розбірний (б), двохпонтонний “катамаран” (в) та трьохпонтонний (г)

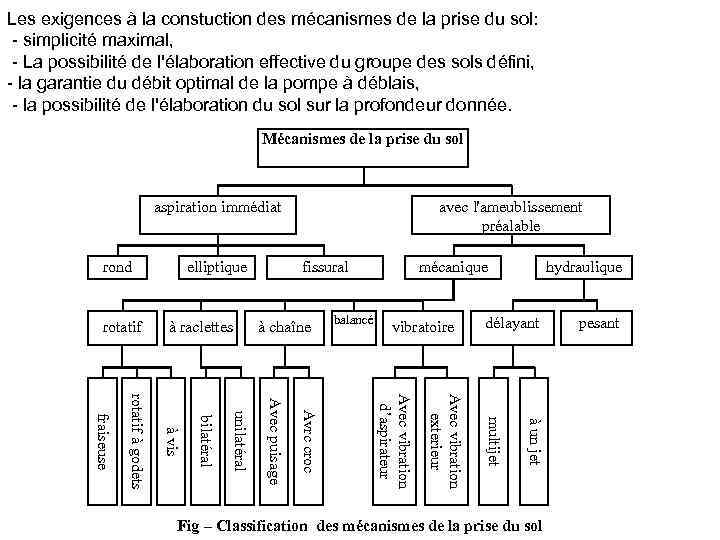

Les exigences à la constuction des mécanismes de la prise du sol: simplicité maximal, La possibilité de l'élaboration effective du groupe des sols défini, la garantie du débit optimal de la pompe à déblais, la possibilité de l'élaboration du sol sur la profondeur donnée. Mécanismes de la prise du sol aspiration immédiat avec l'ameublissement préalable rond elliptique fissural mécanique hydraulique balancé délayant pesant rotatif à raclettes à chaîne vibratoire rotatif à godets Avec vibration Avec puisage d’aspirateur Avrc croc unilatéral fraiseuse exterieur bilatéral multijet à un jet à vis Fig – Classification des mécanismes de la prise du sol

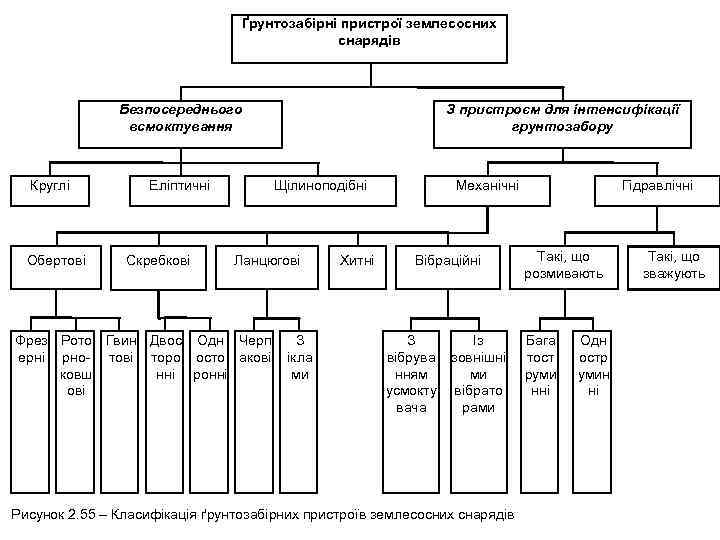

Ґрунтозабірні пристрої землесосних снарядів Безпосереднього З пристроєм для інтенсифікації всмоктування грунтозабору Круглі Еліптичні Щілиноподібні Механічні Гідравлічні Обертові Скребкові Ланцюгові Хитні Вібраційні Такі, що розмивають зважують Фрез Рото Гвин Двос Одн Черп З Із Бага Одн ерні рно тові торо осто акові ікла вібрува зовнішні тост остр ковш нні ронні ми нням ми руми умин ові усмокту вібрато нні вача рами Рисунок 2. 55 – Класифікація ґрунтозабірних пристроїв землесосних снарядів

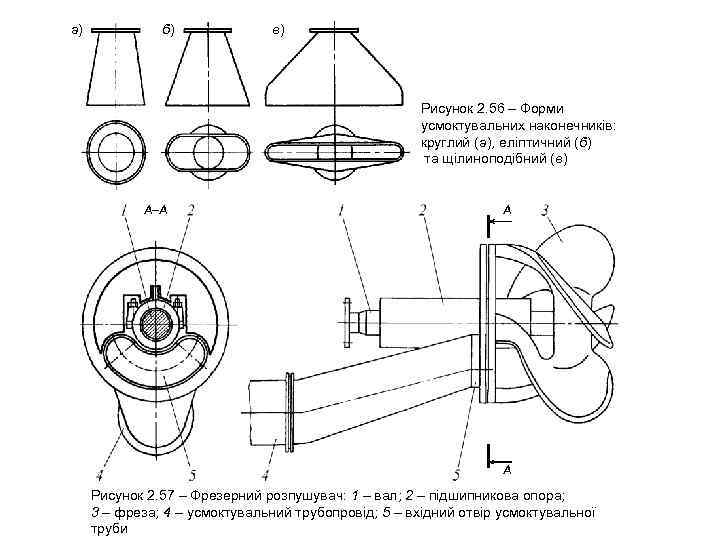

а) б) в) Рисунок 2. 56 – Форми усмоктувальних наконечників: круглий (а), еліптичний (б) та щілиноподібний (в) А–А А Рисунок 2. 57 – Фрезерний розпушувач: 1 – вал; 2 – підшипникова опора; 3 – фреза; 4 – усмоктувальний трубопровід; 5 – вхідний отвір усмоктувальної труби

Таблиця 2. 18 – Питомі енергетичні витрати на розпушування ґрунту фрезерними розпушувачами Питомі енерговитрати, Тип ґрунту к. Вт·год/м 3 Піски розпушені незлежалі, торф 0, 20 … 0, 30 Піски злежалі, піски гравелісті, супесі, мулисті піски, льос, піски з прошарками мулу або суглинків, мули й піски наносні 0, 35 … 0, 45 Торф пнистий 0, 50 … 0, 60 Суглинки легкі, мули злежалі 0, 45 … 0, 60 Глини легкі нежирні 0, 60 … 0, 75 Глини щільні 0, 75 … 0, 90 Скеля м’яка, розбірна 0, 90 … 1, 2

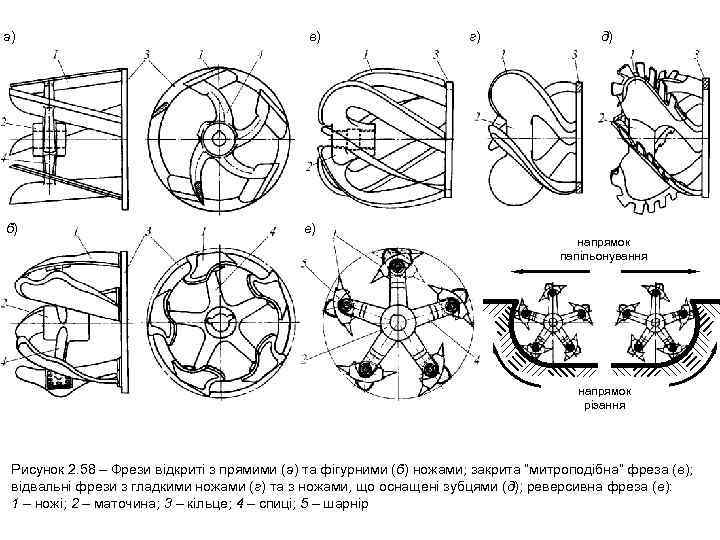

а) в) г) д) б) е) напрямок папільонування напрямок різання Рисунок 2. 58 – Фрези відкриті з прямими (а) та фігурними (б) ножами; закрита “митроподібна” фреза (в); відвальні фрези з гладкими ножами (г) та з ножами, що оснащені зубцями (д); реверсивна фреза (е): 1 – ножі; 2 – маточина; 3 – кільце; 4 – спиці; 5 – шарнір

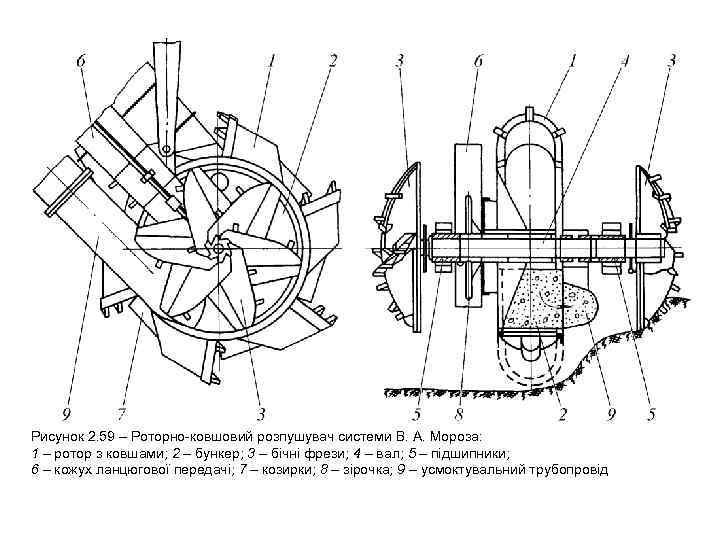

Рисунок 2. 59 – Роторно ковшовий розпушувач системи В. А. Мороза: 1 – ротор з ковшами; 2 – бункер; 3 – бічні фрези; 4 – вал; 5 – підшипники; 6 – кожух ланцюгової передачі; 7 – козирки; 8 – зірочка; 9 – усмоктувальний трубопровід

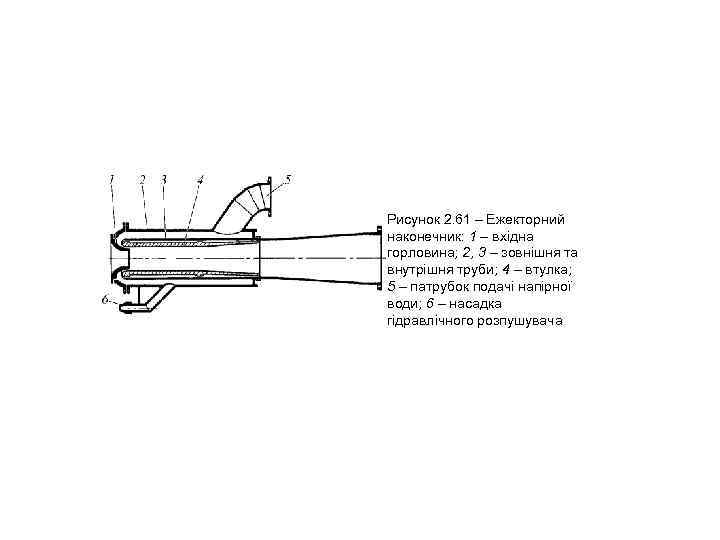

Рисунок 2. 61 – Ежекторний наконечник: 1 – вхідна горловина; 2, 3 – зовнішня та внутрішня труби; 4 – втулка; 5 – патрубок подачі напірної води; 6 – насадка гідравлічного розпушувача

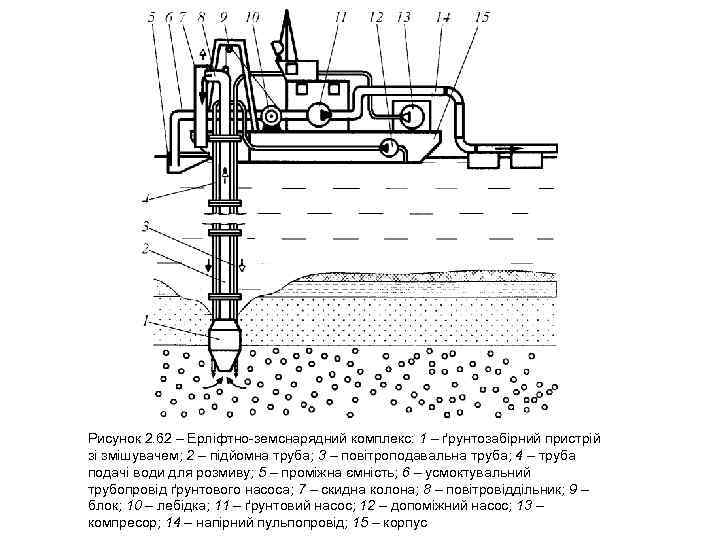

Рисунок 2. 62 – Ерліфтно земснарядний комплекс: 1 – ґрунтозабірний пристрій зі змішувачем; 2 – підйомна труба; 3 – повітроподавальна труба; 4 – труба подачі води для розмиву; 5 – проміжна ємність; 6 – усмоктувальний трубопровід ґрунтового насоса; 7 – скидна колона; 8 – повітровіддільник; 9 – блок; 10 – лебідка; 11 – ґрунтовий насос; 12 – допоміжний насос; 13 – компресор; 14 – напірний пульпопровід; 15 – корпус

Устройство всасывающее УВ 5 1 всасывающий трубопровод 2 камера подпитки 3 патрубок 4 наконечник 5 патрубок 6 шибер 7 тяга 8 трубки для измерения Q дифприбором 9 напорный трубопровод для разбутовки

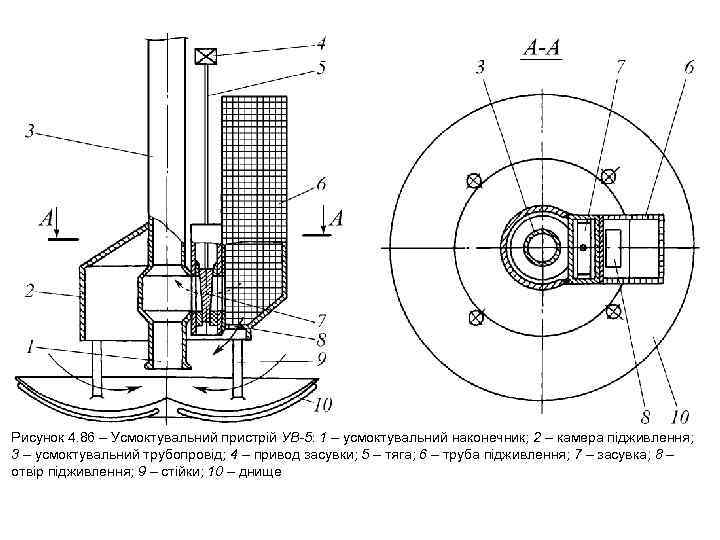

Рисунок 4. 86 – Усмоктувальний пристрій УВ 5: 1 – усмоктувальний наконечник; 2 – камера підживлення; 3 – усмоктувальний трубопровід; 4 – привод засувки; 5 – тяга; 6 – труба підживлення; 7 – засувка; 8 – отвір підживлення; 9 – стійки; 10 – днище
