Zdroje spínané na primární straně § ABB vyrábí dnes pouze nejmodernější provedení napájecích zdrojů Zdroje spínané na primární straně § ABB vyrábí dnes pouze nejmodernější provedení napájecích zdrojů a to jsou zdroje spínané na primární straně. Co je principem těchto zdrojů a jaká je výhoda tohoto provedení?

Princip spínaných zdrojů co je to vlastně zdroj? § Zařízení sloužící k napájení jiných Princip spínaných zdrojů co je to vlastně zdroj? § Zařízení sloužící k napájení jiných obvodů, které ke své činnosti potřebují jiná napětí, než nalezneme v rozvodné síti. § Použití - v oblasti automatizace a v průmyslu řídících aplikací. V mnoha oblastech této techniky se využívají napětí 24 V, 48 V a v dřívějších dobách nebyly ojedinělé obvody vyžadující napájení 5, či 12 V. § Složení - zařízení, které má vstupní a výstupní stranu. § Vstupní strana je primární stranou a sem vstupuje vstupní napětí, obvykle 220 V 50/60 Hz, které má svoje jištění a svoje vstupní obvody. Uvnitř zdroje dojde k převodu vstupního napětí na požadované napětí výstupní, které pak je k dispozici na straně sekundární

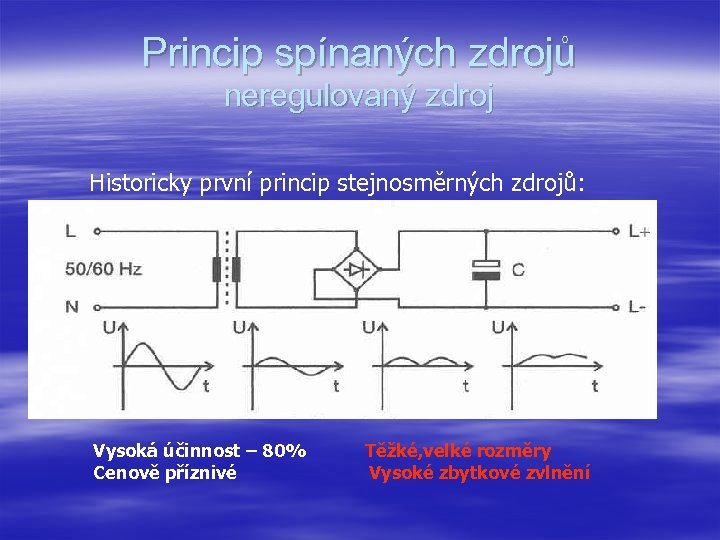

Princip spínaných zdrojů neregulovaný zdroj Historicky první princip stejnosměrných zdrojů: Vysoká účinnost – 80% Princip spínaných zdrojů neregulovaný zdroj Historicky první princip stejnosměrných zdrojů: Vysoká účinnost – 80% Cenově příznivé Těžké, velké rozměry Vysoké zbytkové zvlnění

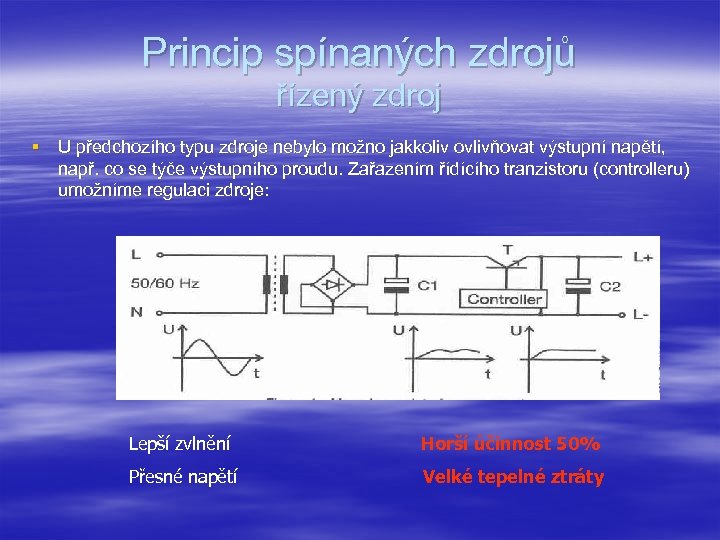

Princip spínaných zdrojů řízený zdroj § U předchozího typu zdroje nebylo možno jakkoliv ovlivňovat Princip spínaných zdrojů řízený zdroj § U předchozího typu zdroje nebylo možno jakkoliv ovlivňovat výstupní napětí, např. co se týče výstupního proudu. Zařazením řídícího tranzistoru (controlleru) umožníme regulaci zdroje: Lepší zvlnění Horší účinnost 50% Přesné napětí Velké tepelné ztráty

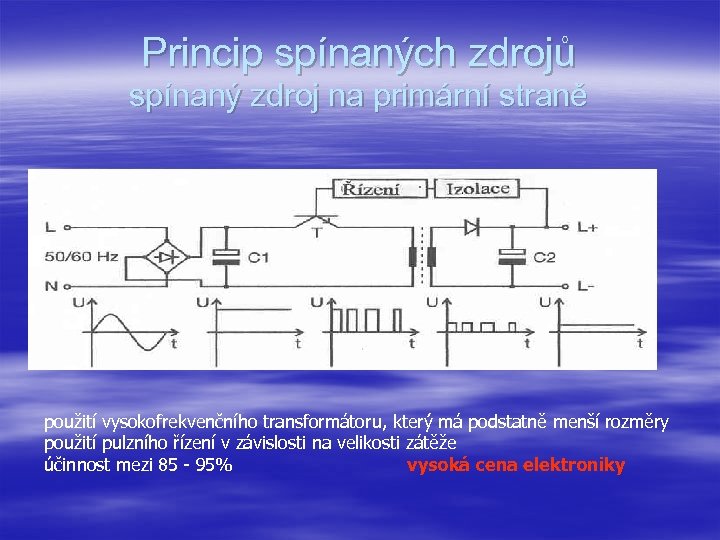

Princip spínaných zdrojů spínaný zdroj na primární straně použití vysokofrekvenčního transformátoru, který má podstatně Princip spínaných zdrojů spínaný zdroj na primární straně použití vysokofrekvenčního transformátoru, který má podstatně menší rozměry použití pulzního řízení v závislosti na velikosti zátěže účinnost mezi 85 - 95% vysoká cena elektroniky

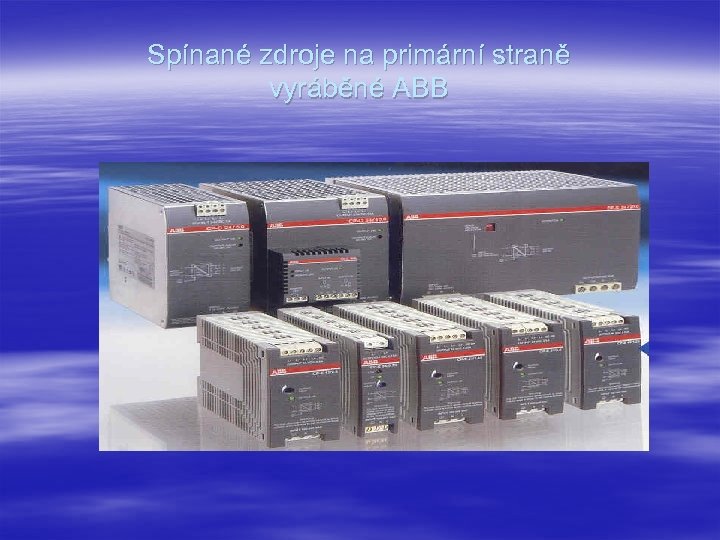

Spínané zdroje na primární straně vyráběné ABB Spínané zdroje na primární straně vyráběné ABB

Spínané zdroje na primární straně vyráběné ABB § § ABB vyrábí v současné době Spínané zdroje na primární straně vyráběné ABB § § ABB vyrábí v současné době tři řady zdrojů CP-E – ekonomická řada CP-S – standardní řada CP-C – komfortní řada

Napájecí zdroje řada CP-E řada má plastové pouzdro N VÁ O Napájecí zdroje řada CP-E řada má plastové pouzdro N VÁ O

Nová řada zdrojů CP-E N VÁ O Sortiment ■ CP-E 5/3. 0 ■ CP-E Nová řada zdrojů CP-E N VÁ O Sortiment ■ CP-E 5/3. 0 ■ CP-E 12/2. 5 ■ CP-E 24/0. 75 ■ CP-E 24/1. 25 ■ CP-E 24/2. 5 ■ CP-E 48/0. 625 ■ CP-E 48/1. 25 ■“E“ = ekonomická ■Vstup jedna fáze jmenovité : 110 -240 V stř. rozsah : 90 -265 V stř. , 120 -370 V ss. ■Nastavitelné výstupní napětí, 4. 5 -6 V, 11. 4 -14. 5 V, 22. 5 -30 V, 45 -55 V ■ Rozsah okolní teploty -10. . . +70°C ■ Teplota do které zaručen plný výkon +60°C ■ Pokles výkonu mezi 60. . . 70°C o 2, 5% na o. C ■ Rozměry: 22, 5 mm (do 18 W) 40, 5 mm (nad 18 W)

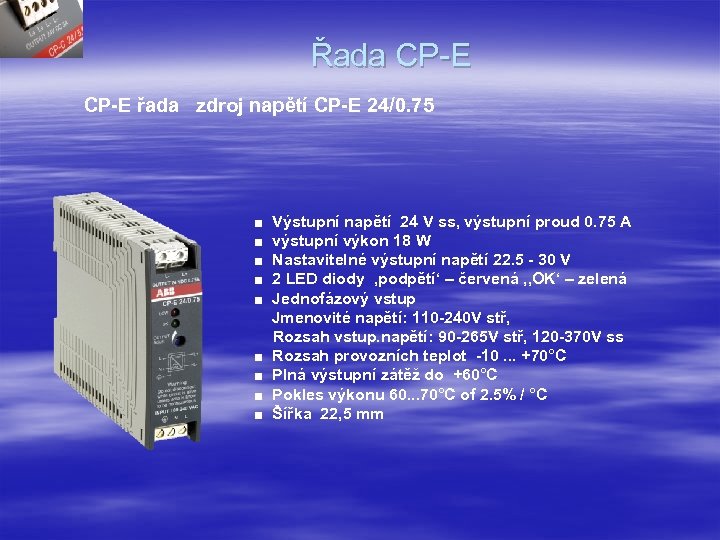

Řada CP-E řada zdroj napětí CP-E 24/0. 75 ■ ■ ■ ■ ■ Výstupní Řada CP-E řada zdroj napětí CP-E 24/0. 75 ■ ■ ■ ■ ■ Výstupní napětí 24 V ss, výstupní proud 0. 75 A výstupní výkon 18 W Nastavitelné výstupní napětí 22. 5 - 30 V 2 LED diody ‚podpětí‘ – červená , ‚OK‘ – zelená Jednofázový vstup Jmenovité napětí: 110 -240 V stř, Rozsah vstup. napětí: 90 -265 V stř, 120 -370 V ss Rozsah provozních teplot -10. . . +70°C Plná výstupní zátěž do +60°C Pokles výkonu 60. . . 70°C of 2. 5% / °C Šířka 22, 5 mm

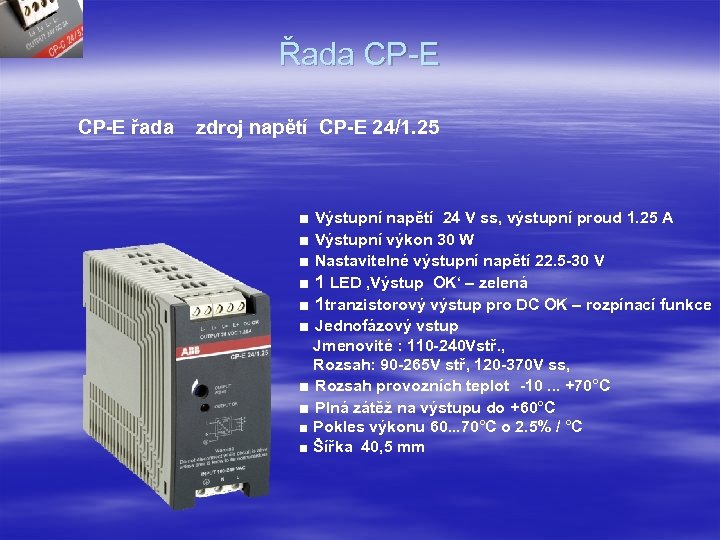

Řada CP-E řada zdroj napětí CP-E 24/1. 25 ■ Výstupní napětí 24 V ss, Řada CP-E řada zdroj napětí CP-E 24/1. 25 ■ Výstupní napětí 24 V ss, výstupní proud 1. 25 A ■ Výstupní výkon 30 W ■ Nastavitelné výstupní napětí 22. 5 -30 V ■ 1 LED ‚Výstup OK‘ – zelená ■ 1 tranzistorový výstup pro DC OK – rozpínací funkce ■ Jednofázový vstup Jmenovité : 110 -240 Vstř. , Rozsah: 90 -265 V stř, 120 -370 V ss, ■ Rozsah provozních teplot -10. . . +70°C ■ Plná zátěž na výstupu do +60°C ■ Pokles výkonu 60. . . 70°C o 2. 5% / °C ■ Šířka 40, 5 mm

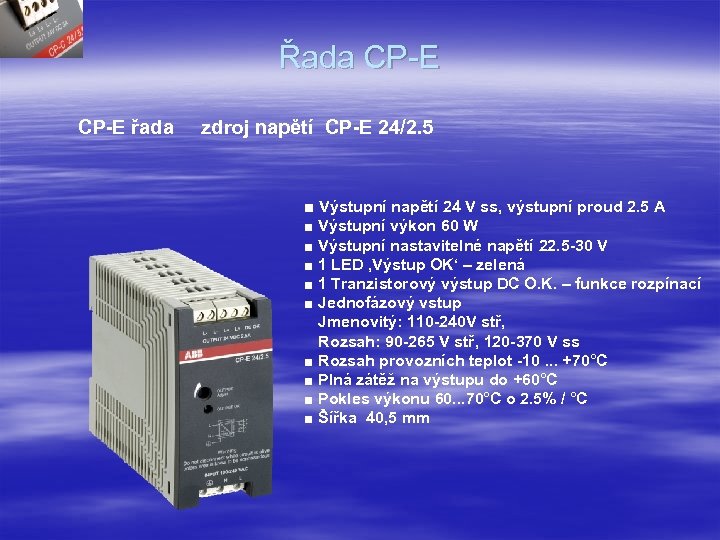

Řada CP-E řada zdroj napětí CP-E 24/2. 5 ■ Výstupní napětí 24 V ss, Řada CP-E řada zdroj napětí CP-E 24/2. 5 ■ Výstupní napětí 24 V ss, výstupní proud 2. 5 A ■ Výstupní výkon 60 W ■ Výstupní nastavitelné napětí 22. 5 -30 V ■ 1 LED ‚Výstup OK‘ – zelená ■ 1 Tranzistorový výstup DC O. K. – funkce rozpínací ■ Jednofázový vstup Jmenovitý: 110 -240 V stř, Rozsah: 90 -265 V stř, 120 -370 V ss ■ Rozsah provozních teplot -10. . . +70°C ■ Plná zátěž na výstupu do +60°C ■ Pokles výkonu 60. . . 70°C o 2. 5% / °C ■ Šířka 40, 5 mm

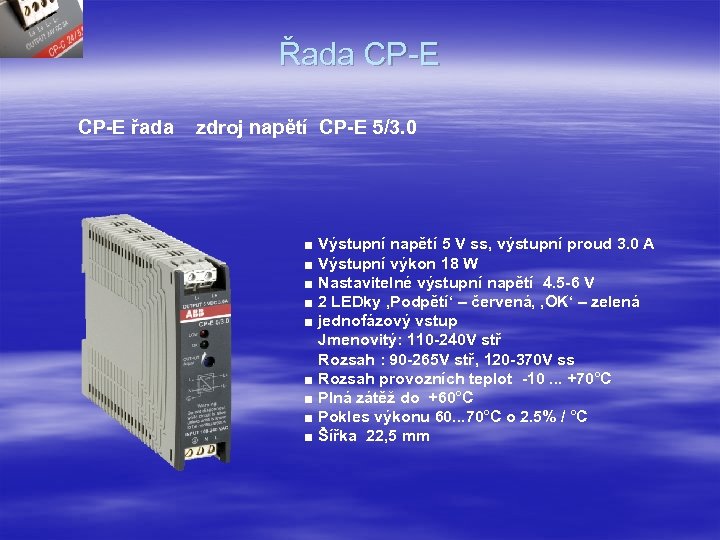

Řada CP-E řada zdroj napětí CP-E 5/3. 0 ■ Výstupní napětí 5 V ss, Řada CP-E řada zdroj napětí CP-E 5/3. 0 ■ Výstupní napětí 5 V ss, výstupní proud 3. 0 A ■ Výstupní výkon 18 W ■ Nastavitelné výstupní napětí 4. 5 -6 V ■ 2 LEDky ‚Podpětí‘ – červená, ‚OK‘ – zelená ■ jednofázový vstup Jmenovitý: 110 -240 V stř Rozsah : 90 -265 V stř, 120 -370 V ss ■ Rozsah provozních teplot -10. . . +70°C ■ Plná zátěž do +60°C ■ Pokles výkonu 60. . . 70°C o 2. 5% / °C ■ Šířka 22, 5 mm

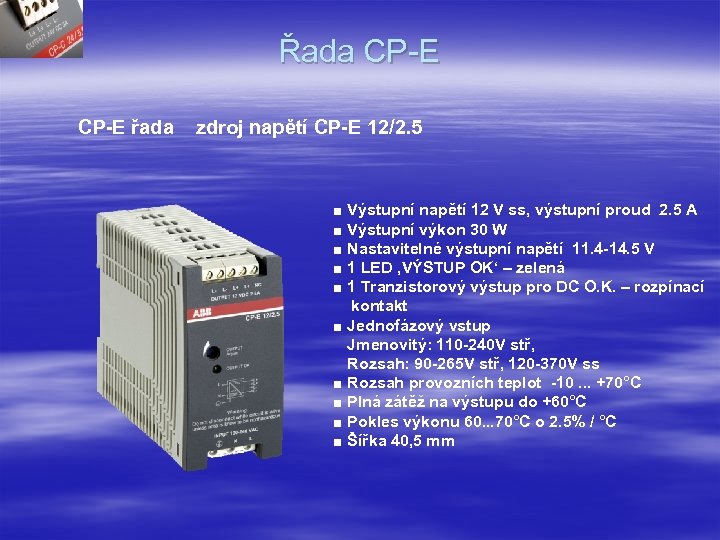

Řada CP-E řada zdroj napětí CP-E 12/2. 5 ■ Výstupní napětí 12 V ss, Řada CP-E řada zdroj napětí CP-E 12/2. 5 ■ Výstupní napětí 12 V ss, výstupní proud 2. 5 A ■ Výstupní výkon 30 W ■ Nastavitelné výstupní napětí 11. 4 -14. 5 V ■ 1 LED ‚VÝSTUP OK‘ – zelená ■ 1 Tranzistorový výstup pro DC O. K. – rozpínací kontakt ■ Jednofázový vstup Jmenovitý: 110 -240 V stř, Rozsah: 90 -265 V stř, 120 -370 V ss ■ Rozsah provozních teplot -10. . . +70°C ■ Plná zátěž na výstupu do +60°C ■ Pokles výkonu 60. . . 70°C o 2. 5% / °C ■ Šířka 40, 5 mm

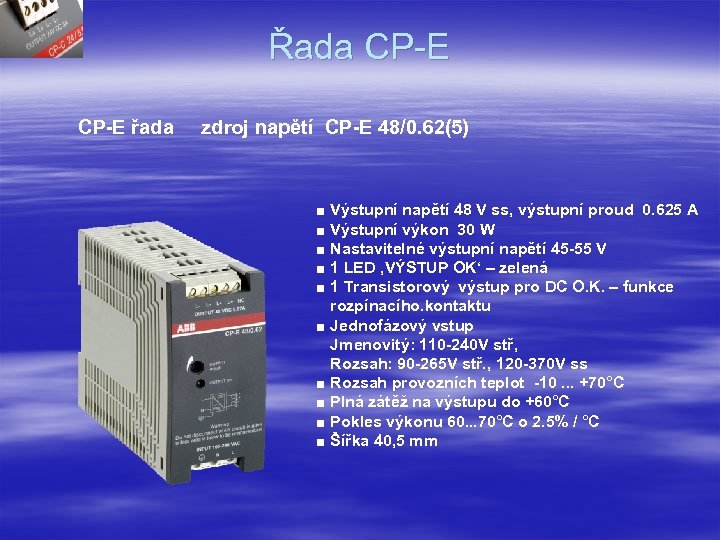

Řada CP-E řada zdroj napětí CP-E 48/0. 62(5) ■ Výstupní napětí 48 V ss, Řada CP-E řada zdroj napětí CP-E 48/0. 62(5) ■ Výstupní napětí 48 V ss, výstupní proud 0. 625 A ■ Výstupní výkon 30 W ■ Nastavitelné výstupní napětí 45 -55 V ■ 1 LED ‚VÝSTUP OK‘ – zelená ■ 1 Transistorový výstup pro DC O. K. – funkce rozpínacího. kontaktu ■ Jednofázový vstup Jmenovitý: 110 -240 V stř, Rozsah: 90 -265 V stř. , 120 -370 V ss ■ Rozsah provozních teplot -10. . . +70°C ■ Plná zátěž na výstupu do +60°C ■ Pokles výkonu 60. . . 70°C o 2. 5% / °C ■ Šířka 40, 5 mm

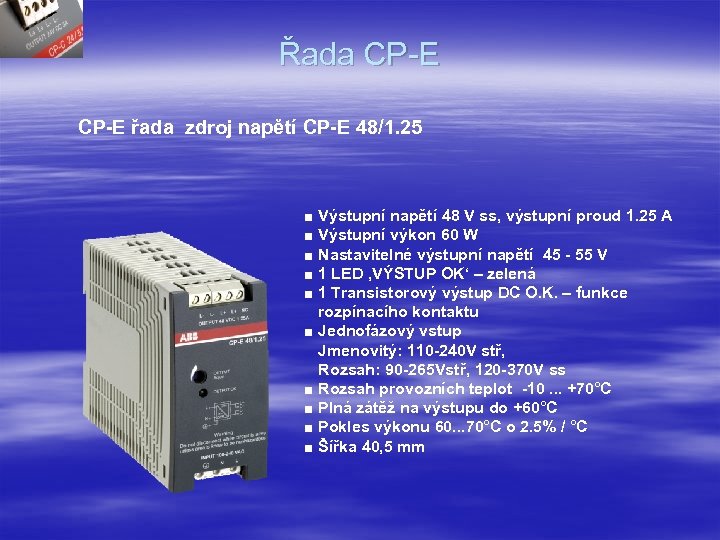

Řada CP-E řada zdroj napětí CP-E 48/1. 25 ■ Výstupní napětí 48 V ss, Řada CP-E řada zdroj napětí CP-E 48/1. 25 ■ Výstupní napětí 48 V ss, výstupní proud 1. 25 A ■ Výstupní výkon 60 W ■ Nastavitelné výstupní napětí 45 - 55 V ■ 1 LED ‚VÝSTUP OK‘ – zelená ■ 1 Transistorový výstup DC O. K. – funkce rozpínacího kontaktu ■ Jednofázový vstup Jmenovitý: 110 -240 V stř, Rozsah: 90 -265 Vstř, 120 -370 V ss ■ Rozsah provozních teplot -10. . . +70°C ■ Plná zátěž na výstupu do +60°C ■ Pokles výkonu 60. . . 70°C o 2. 5% / °C ■ Šířka 40, 5 mm

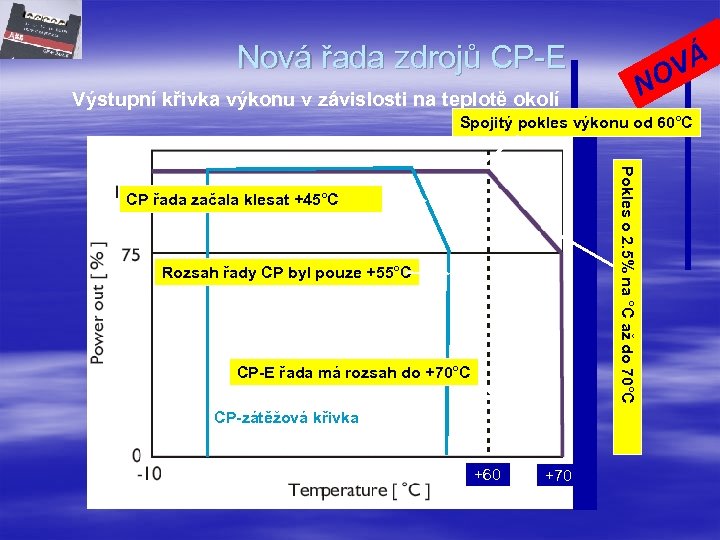

Nová řada zdrojů CP-E N Výstupní křivka výkonu v závislosti na teplotě okolí VÁ Nová řada zdrojů CP-E N Výstupní křivka výkonu v závislosti na teplotě okolí VÁ O Spojitý pokles výkonu od 60°C Pokles o 2. 5% na °C až do 70°C CP řada začala klesat +45°C Rozsah řady CP byl pouze +55°C CP-E řada má rozsah do +70°C CP-zátěžová křivka +60 +70

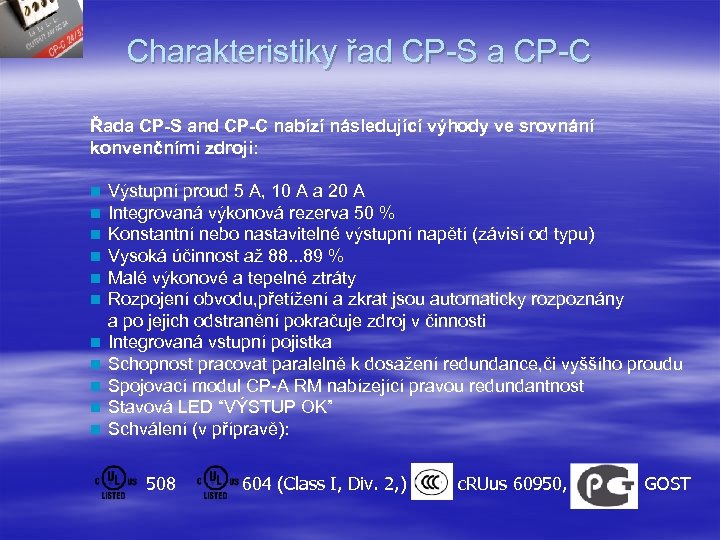

Charakteristiky řad CP-S a CP-C Řada CP-S and CP-C nabízí následující výhody ve srovnání Charakteristiky řad CP-S a CP-C Řada CP-S and CP-C nabízí následující výhody ve srovnání konvenčními zdroji: n n n Výstupní proud 5 A, 10 A a 20 A Integrovaná výkonová rezerva 50 % Konstantní nebo nastavitelné výstupní napětí (závisí od typu) Vysoká účinnost až 88. . . 89 % Malé výkonové a tepelné ztráty Rozpojení obvodu, přetížení a zkrat jsou automaticky rozpoznány a po jejich odstranění pokračuje zdroj v činnosti Integrovaná vstupní pojistka Schopnost pracovat paralelně k dosažení redundance, či vyššího proudu Spojovací modul CP-A RM nabízející pravou redundantnost Stavová LED “VÝSTUP OK” Schválení (v přípravě): 508 604 (Class I, Div. 2, ) c. RUus 60950, GOST

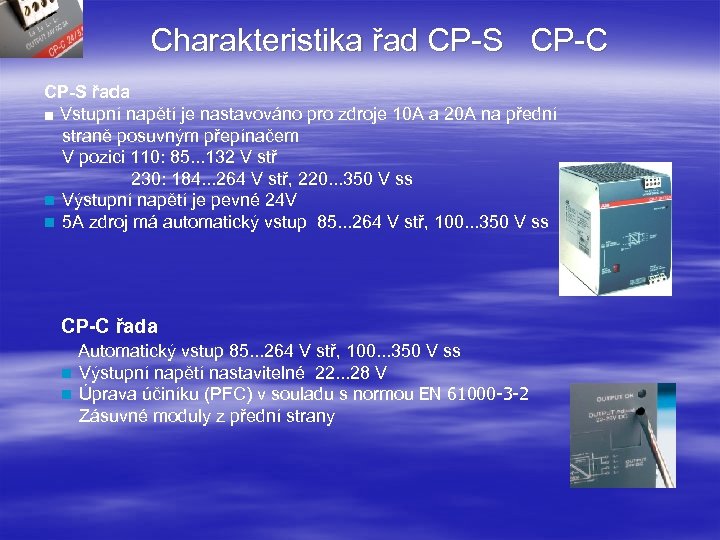

Charakteristika řad CP-S CP-C CP-S řada ■ Vstupní napětí je nastavováno pro zdroje 10 Charakteristika řad CP-S CP-C CP-S řada ■ Vstupní napětí je nastavováno pro zdroje 10 A a 20 A na přední straně posuvným přepínačem V pozici 110: 85. . . 132 V stř 230: 184. . . 264 V stř, 220. . . 350 V ss n Výstupní napětí je pevné 24 V n 5 A zdroj má automatický vstup 85. . . 264 V stř, 100. . . 350 V ss CP-C řada Automatický vstup 85. . . 264 V stř, 100. . . 350 V ss n Výstupní napětí nastavitelné 22. . . 28 V n Úprava účiníku (PFC) v souladu s normou EN 61000 -3 -2 Zásuvné moduly z přední strany

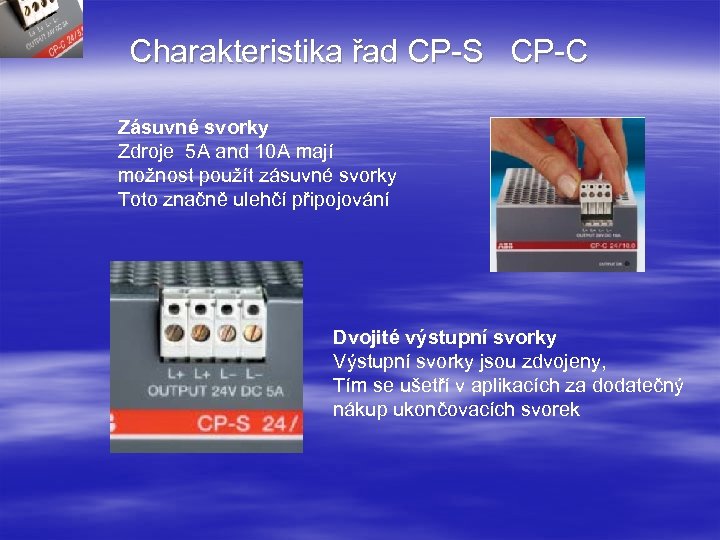

Charakteristika řad CP-S CP-C Zásuvné svorky Zdroje 5 A and 10 A mají možnost Charakteristika řad CP-S CP-C Zásuvné svorky Zdroje 5 A and 10 A mají možnost použít zásuvné svorky Toto značně ulehčí připojování Dvojité výstupní svorky Výstupní svorky jsou zdvojeny, Tím se ušetří v aplikacích za dodatečný nákup ukončovacích svorek

Charakteristika řad CP-S CP-C Funkční moduly zásuvné do zdrojů řady CP-C Indikační a měřící Charakteristika řad CP-S CP-C Funkční moduly zásuvné do zdrojů řady CP-C Indikační a měřící modul CM-C MM LED display a reléové výstupy í n “VSTUP OK” a en š n “VÝSTUP OK” lep y év n n Dálkové ovládání ON/OFF teč u sk umožňuje dálkově zapínat a vypínat e oj T zdroj n Proudový vyvažovací modul CP-C CB n Pro proudové vyvážení zdrojů pracujících v paralelním zapojení. n Reléový výstup a LED display pro “Zdroj je připraven”

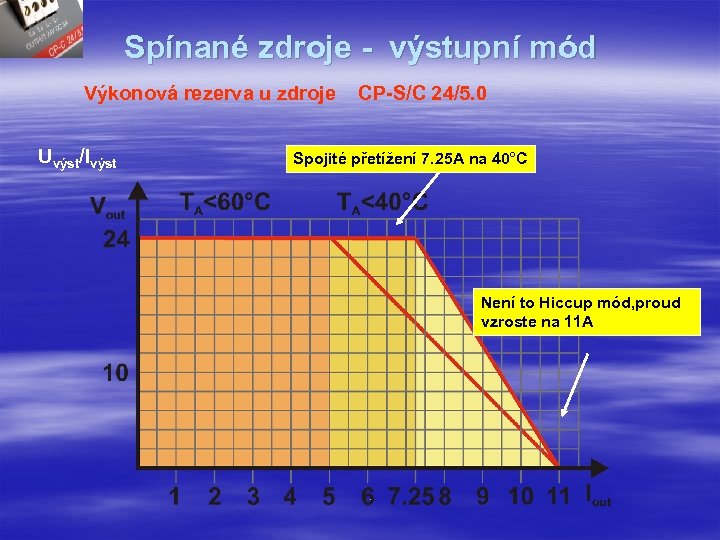

Spínané zdroje - výstupní mód Výkonová rezerva u zdroje Uvýst/Ivýst CP-S/C 24/5. 0 Spojité Spínané zdroje - výstupní mód Výkonová rezerva u zdroje Uvýst/Ivýst CP-S/C 24/5. 0 Spojité přetížení 7. 25 A na 40°C Není to Hiccup mód, proud vzroste na 11 A

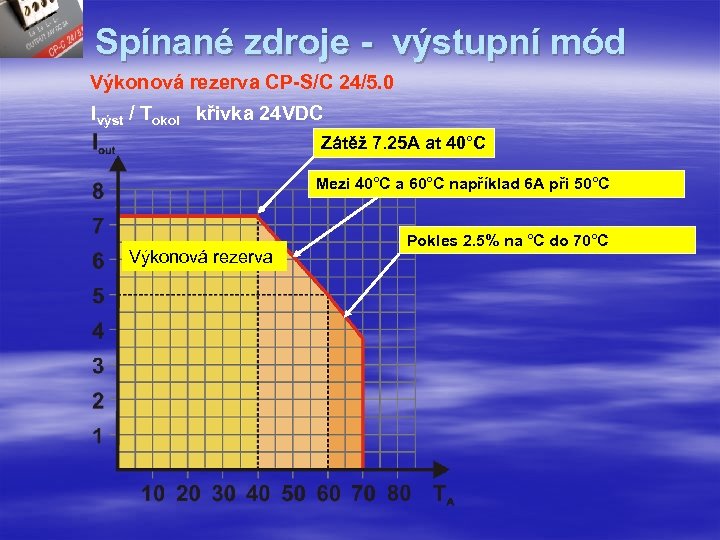

Spínané zdroje - výstupní mód Výkonová rezerva CP-S/C 24/5. 0 Ivýst / Tokol křivka Spínané zdroje - výstupní mód Výkonová rezerva CP-S/C 24/5. 0 Ivýst / Tokol křivka 24 VDC Zátěž 7. 25 A at 40°C Mezi 40°C a 60°C například 6 A při 50°C Výkonová rezerva Pokles 2. 5% na °C do 70°C

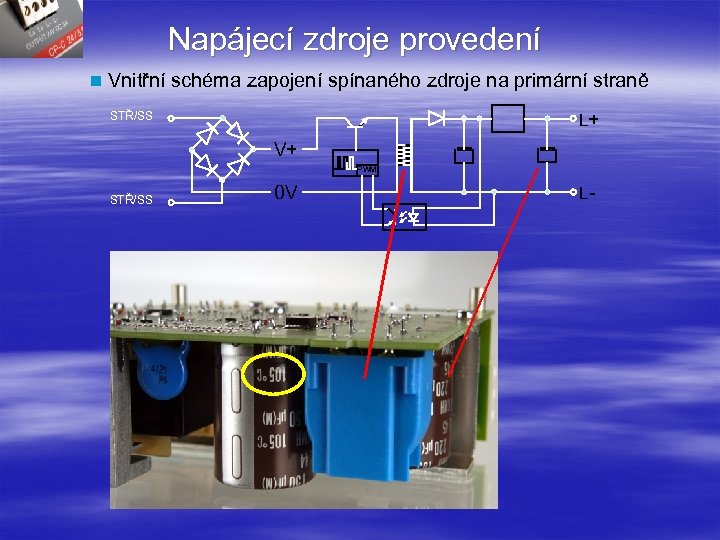

Napájecí zdroje provedení n Vnitřní schéma zapojení spínaného zdroje na primární straně L+ STŘ/SS Napájecí zdroje provedení n Vnitřní schéma zapojení spínaného zdroje na primární straně L+ STŘ/SS V+ PWM STŘ/SS 0 V L-

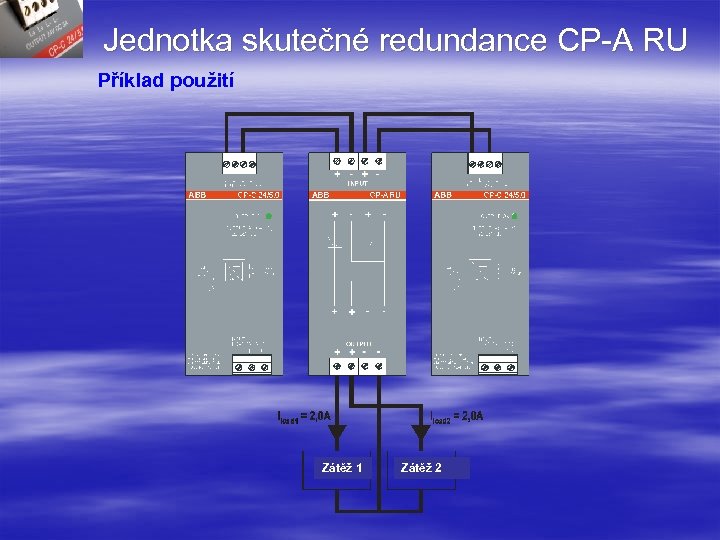

Jednotka skutečné redundance CP-A RU Příklad použití Zátěž 1 Zátěž 2 Jednotka skutečné redundance CP-A RU Příklad použití Zátěž 1 Zátěž 2

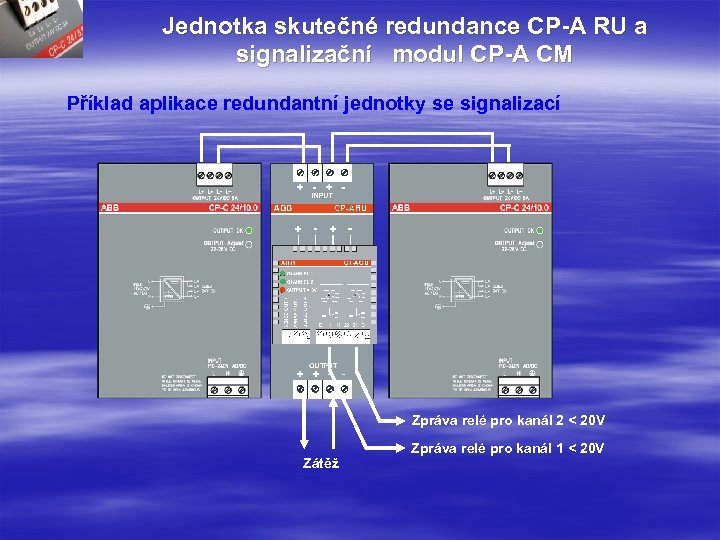

Jednotka skutečné redundance CP-A RU a signalizační modul CP-A CM Příklad aplikace redundantní jednotky Jednotka skutečné redundance CP-A RU a signalizační modul CP-A CM Příklad aplikace redundantní jednotky se signalizací Zpráva relé pro kanál 2 < 20 V Zpráva relé pro kanál 1 < 20 V Zátěž

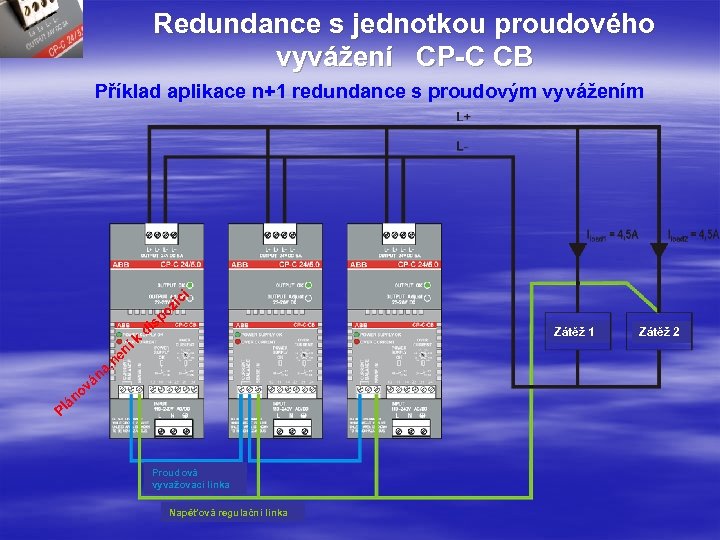

Redundance s jednotkou proudového vyvážení CP-C CB Příklad aplikace n+1 redundance s proudovým vyvážením Redundance s jednotkou proudového vyvážení CP-C CB Příklad aplikace n+1 redundance s proudovým vyvážením ci zi o p k ní s di Zátěž 1 ne , na á ov n á Pl Proudová vyvažovací linka Napěťová regulační linka Zátěž 2

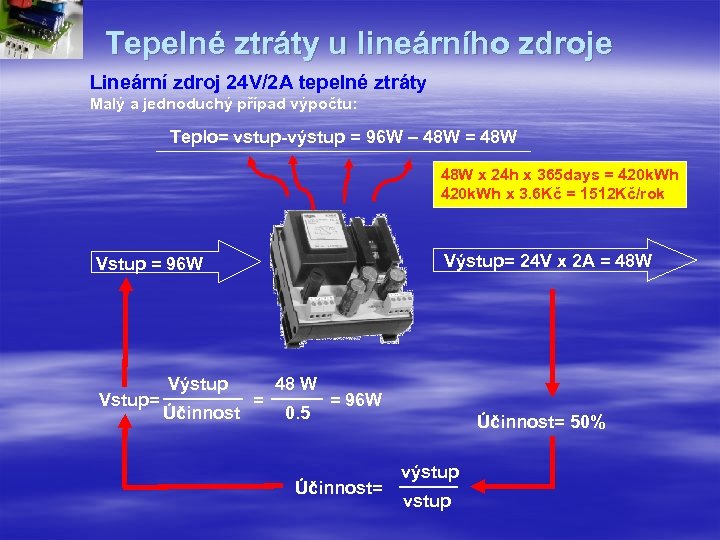

Tepelné ztráty u lineárního zdroje Lineární zdroj 24 V/2 A tepelné ztráty Malý a Tepelné ztráty u lineárního zdroje Lineární zdroj 24 V/2 A tepelné ztráty Malý a jednoduchý případ výpočtu: Teplo= vstup-výstup = 96 W – 48 W = 48 W x 24 h x 365 days = 420 k. Wh x 3. 6 Kč = 1512 Kč/rok Výstup= 24 V x 2 A = 48 W Vstup = 96 W Vstup= Výstup Účinnost = 48 W 0. 5 = 96 W Účinnost= 50% výstup vstup

Tepelné ztráty u spínaného zdroje. Ztráty u spínaného zdroje 24 V/2 A Malý a Tepelné ztráty u spínaného zdroje. Ztráty u spínaného zdroje 24 V/2 A Malý a jednoduchý příklad výpočtu: Teplo = vstup –výstup = 56. 5 W – 48 W = 8. 5 W e m 8. 5 W x 24 h x 365 dní = 74 k. Wh uje 74 k. Wh x 3, 6 Kčr=266, 4 Kč po Lineární 48 W Spínaný zdroj 8. 5 W To je o 82% méně!!!! od í i p 1512 … 266, 4 Kč=1245, 6 Kč Ušetříme = třed – tím s le pro , a u m inu Output = 24 V x 2 A = 48 W Vstup = 56. 5 W ktř otní ele živ a e z tup k třím přís e uš ký e s n ž řátel e j p Ne Výstup 48 W Vstup = = = 56. 5 W Účinnost 0. 85 Účinnost = 85% Účinnost = výstup vstup
