Здолбунівська загальноосвітня школа І – ІІІ ступенів № 6 Автор проекту Горобюк Володимир Вікторович, Гойчук Микола Володимирович Клас 11 2012
ЗМІСТ Організаційно-підготовчий етап……………. . 1 1. 1. Мотивація вибору форми виробу…………………. . 1 1. 2. Вимоги до конструкції……………… 2 1. 3. Вимоги до матеріалів………………. . 2 2. Конструкторський етап…………………. 3 Технологічний етап…………………… 5 3. 1. Складання технологічної картки…………………. 5 3. 2. Визначення собівартості……………… 8 Заключний етап……………………. . 9
Організаційно-підготовчий етап 1. 1. Мотивація вибору форми виробу Людина, щоб облаштувати своє житло, здавна навчилася виготовляти різні речі з каменю, дерева, а пізніше – з металу. Та, зважаючи на те, що дерево, було найдоступнішим, з нього будувалися будинки, виготовлялися знаряддя праці, посуд, дитячі іграшки. Художня обробка дерева – найбільш розвинутий і найбільш давній вид народного ужитково-прикладного мистецтва. Через те, коли виникла необхідність виготовити річ для зберігання ключів, я й вибрав деревину як матеріал для свого майбутнього виробу. Зрештою, це не власне скринька. Чому? Вважаю, що майстер не завжди повинен дотримуватися якихось обмежених рамок у виготовленні того чи іншого виробу. А в усьому бути творцем. При виборі форми свого виробу – я насамперед керувався такими принципами: зручність, доступність, надійність і краса. Саме й тому була вибрана така форма: основа у формі великого дубового листка, у верхній частині – голова дикої кози. Трохи нижче, по центру основи, прикріплена половинка «жолудя» , що служить поличкою для ключів. Ще нижче основа оздоблена трьома дубовими листочками, а під ними – три гачки, які теж призначені для підвішування ключів. Таку річ доречно повісити (для цього на задній стінці зроблено металеве вушко) у передпокої. Вона буде не тільки зручною і необхідною річчю, але й стане прикрасою оселі. А її мешканцям принесе ще й естетичне задоволення.
1. 2. Вимоги до конструкції При створенні кожного виробу встановлюються певні вимоги. При виготовленні свого виробу я поставив такі вимоги: Простота при виготовленні; Відповідає призначенню та інтер’єру передпокою; Естетичний та оригінальний вигляд; Відповідність матеріалів до призначеного виробу; Доступність при виготовленні; Невеликі матеріальні й фінансові затрати. 1. 3. Вимоги до матеріалів Для виготовлення свого виробу мені потрібні такі матеріали: Дощечки і бруски повинні бути з листяних порід деревини (бажано вільха, осина, липа); Заготовки висушені до кімнатно-сухого (8 -12 %) або абсолютно сухого стану вологості (0 %); На поверхні не повинно бути явних при знаків вад деревини (тріщини, вади будови деревини, червоточина та інші)
Конструкторський етап Для виготовлення виробу «Скринька для ключів» за моїм проектом потрібно мати заготовки з листяних порід деревини. Нижче подано розміри для заготовок: Основа – 550*25 Голова – 200*140*80 Вуха ( 2 штуки) – 170*80*30 Поличка ( у формі половинки жолудя) – 240*90*20 Гачки (3 штуки) – 100*26*26
При виготовленні виробу застосовуються такі способи обробки дерева: Рубання; Різання ножівкою; Різання електролобзиком; Свердління; Стругання; Точіння на токарному верстаті; Шліфування; Робота з напівкруглими стамесками різного діаметру; Робота з електричним ручним фрезером; Довбання; Виконувалися операції: Розмічання; Припасування деталей; Згинання (провідник, алюмінієва смужка); Тонування морилкою та лаком; Покриття лаком; Креслення; Виготовлення ескізів.
• Технологічний етап 3. 1. Складання технологічної картки № п / п Послідовність операцій Поопераційні ескізи Інструмент і пристосування 1 Підбір заготовок (листяні породи деревини) Лінійка, олівець ножівка, фугувальний верстат, 2 Нанести контури майбутнього виробу на заготовку. Лінійка, олівець, лекала. 3 Виконати чорнову обробку (для об’ємного різьблення) Верстак, сокира, стамески.
4 Надаємо форму голови кози 5 Надаємо форму вухам 6 Розмітка деталей (основа, поличка) 7 Виконати чорнову обробку (основа, поличка) 8 Зняти фаску на основі 9 Надати об’ємної форми деталям 1 0 Зачистити поверхню

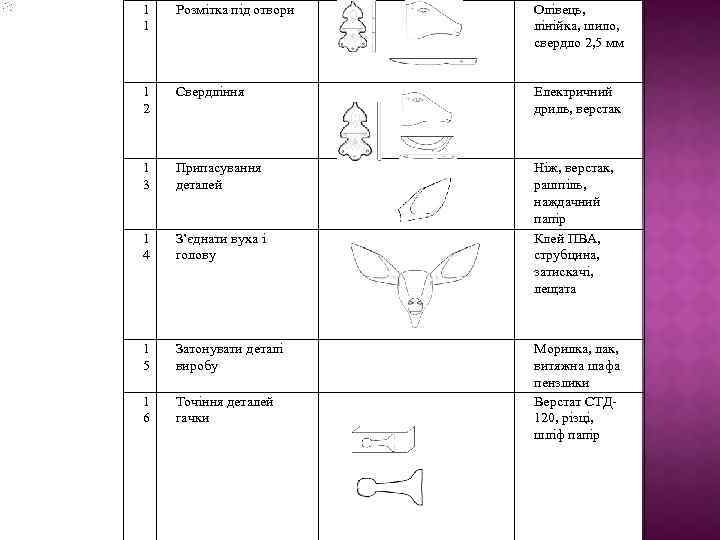

1 1 Розмітка під отвори Олівець, лінійка, шило, свердло 2, 5 мм 1 2 Свердління Електричний дриль, верстак 1 3 Припасування деталей 1 4 З’єднати вуха і голову Ніж, верстак, рашпіль, наждачний папір Клей ПВА, струбцина, затискачі, лещата 1 5 Затонувати деталі виробу 1 6 Точіння деталей гачки Морилка, лак, витяжна шафа пензлики Верстат СТД 120, різці, шліф папір

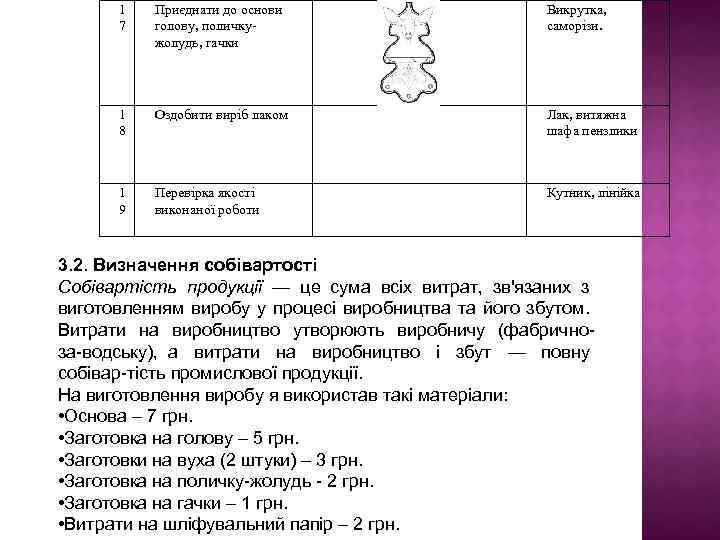

1 7 Приєднати до основи голову, поличкужолудь, гачки Викрутка, саморізи. 1 8 Оздобити виріб лаком Лак, витяжна шафа пензлики 1 9 Перевірка якості виконаної роботи Кутник, лінійка 3. 2. Визначення собівартості Собівартість продукції — це сума всіх витрат, зв'язаних з виготовленням виробу у процесі виробництва та його збутом. Витрати на виробництво утворюють виробничу (фабрично за водську), а витрати на виробництво і збут — повну собівар тість промислової продукції. На виготовлення виробу я використав такі матеріали: • Основа – 7 грн. • Заготовка на голову – 5 грн. • Заготовки на вуха (2 штуки) – 3 грн. • Заготовка на поличку жолудь 2 грн. • Заготовка на гачки – 1 грн. • Витрати на шліфувальний папір – 2 грн.

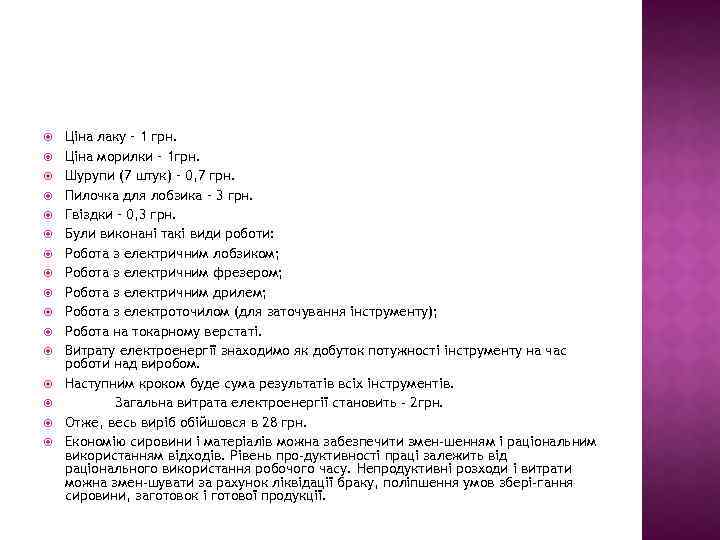

Ціна лаку – 1 грн. Ціна морилки – 1 грн. Шурупи (7 штук) – 0, 7 грн. Пилочка для лобзика – 3 грн. Гвіздки – 0, 3 грн. Були виконані такі види роботи: Робота з електричним лобзиком; Робота з електричним фрезером; Робота з електричним дрилем; Робота з електроточилом (для заточування інструменту); Робота на токарному верстаті. Витрату електроенергії знаходимо як добуток потужності інструменту на час роботи над виробом. Наступним кроком буде сума результатів всіх інструментів. Загальна витрата електроенергії становить - 2 грн. Отже, весь виріб обійшовся в 28 грн. Економію сировини і матеріалів можна забезпечити змен шенням і раціональним використанням відходів. Рівень про дуктивності праці залежить від раціонального використання робочого часу. Непродуктивні розходи і витрати можна змен шувати за рахунок ліквідації браку, поліпшення умов збері гання сировини, заготовок і готової продукції.

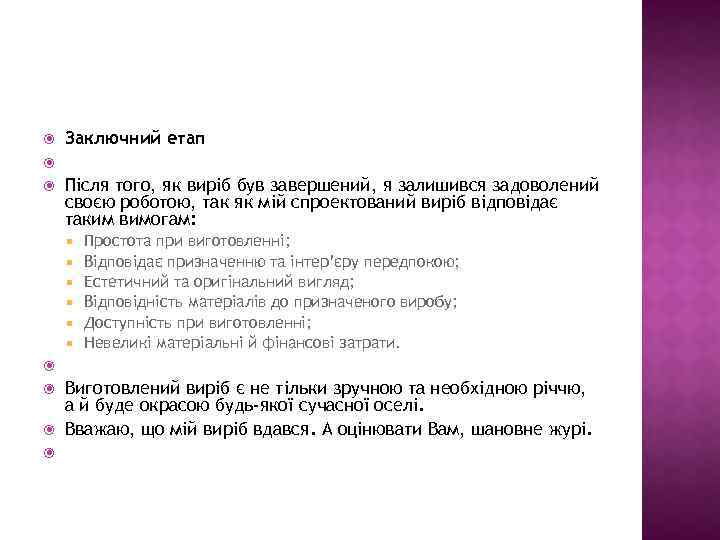

Заключний етап Після того, як виріб був завершений, я залишився задоволений своєю роботою, так як мій спроектований виріб відповідає таким вимогам: Простота при виготовленні; Відповідає призначенню та інтер’єру передпокою; Естетичний та оригінальний вигляд; Відповідність матеріалів до призначеного виробу; Доступність при виготовленні; Невеликі матеріальні й фінансові затрати. Виготовлений виріб є не тільки зручною та необхідною річчю, а й буде окрасою будь-якої сучасної оселі. Вважаю, що мій виріб вдався. А оцінювати Вам, шановне журі.
