ЗДАНИЯ СО СТЕНАМИ И КАРКАСОМ ИЗ МОНОЛИТНОГО Ж Б

ЗДАНИЯ СО СТЕНАМИ И КАРКАСОМ ИЗ МОНОЛИТНОГО Ж/Б

ОБЛАСТИ РАЦИОНАЛЬНОГО ПРИМЕНЕНИЯ МОНОЛИТНОГО Ж/Б • подземные сооружения и подземные конструкции зданий; • первые (нежилые) этажи; • стволы жесткости для каркасных и панельных зданий; • цельномонолитные и сборно монолитные здания; • отдельные нестандартные элементы зданий; • малые архитектурные формы; • реконструкция существующих зданий и др.

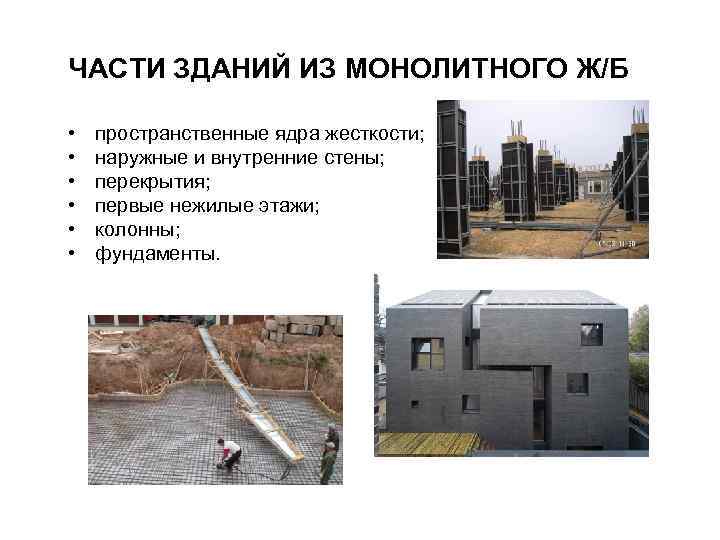

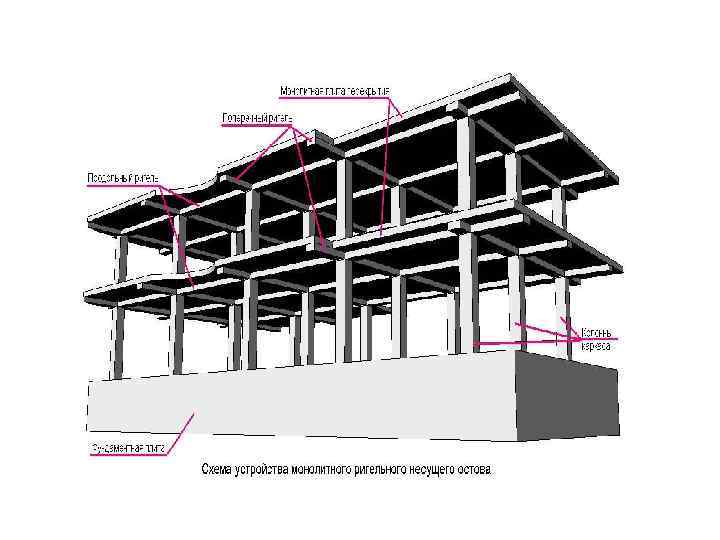

ЧАСТИ ЗДАНИЙ ИЗ МОНОЛИТНОГО Ж/Б • • • пространственные ядра жесткости; наружные и внутренние стены; перекрытия; первые нежилые этажи; колонны; фундаменты.

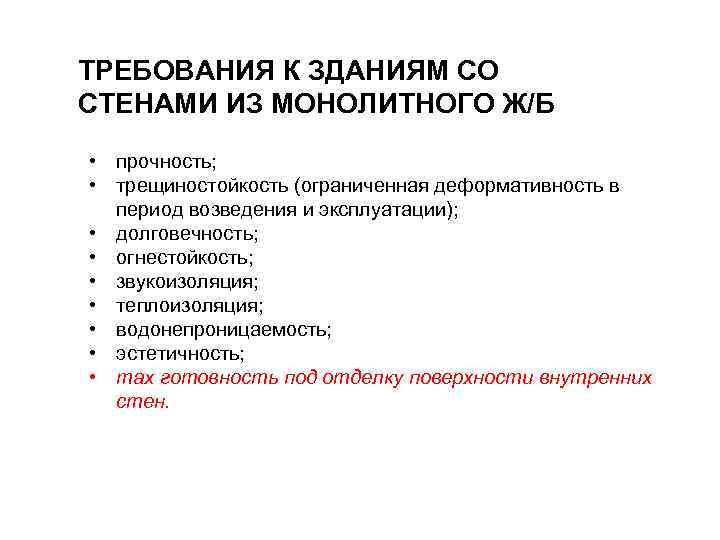

ТРЕБОВАНИЯ К ЗДАНИЯМ СО СТЕНАМИ ИЗ МОНОЛИТНОГО Ж/Б • прочность; • трещиностойкость (ограниченная деформативность в период возведения и эксплуатации); • долговечность; • огнестойкость; • звукоизоляция; • теплоизоляция; • водонепроницаемость; • эстетичность; • max готовность под отделку поверхности внутренних стен.

ЧАСТИ ЗДАНИЙ ИЗ МОНОЛИТНОГО Ж/Б. ПРОСТРАНСТВЕННОЕ ЯДРО ЖЕСТКОСТИ • позволяет увеличить этажность для многоэтажных каркасных и бескаркасных зданий; • воспринимает горизонтальные нагрузки на здание; • рекомендуется располагать в центре массы здания (в пределах лестнично лифтовых узлов и инженерных коммуникаций).

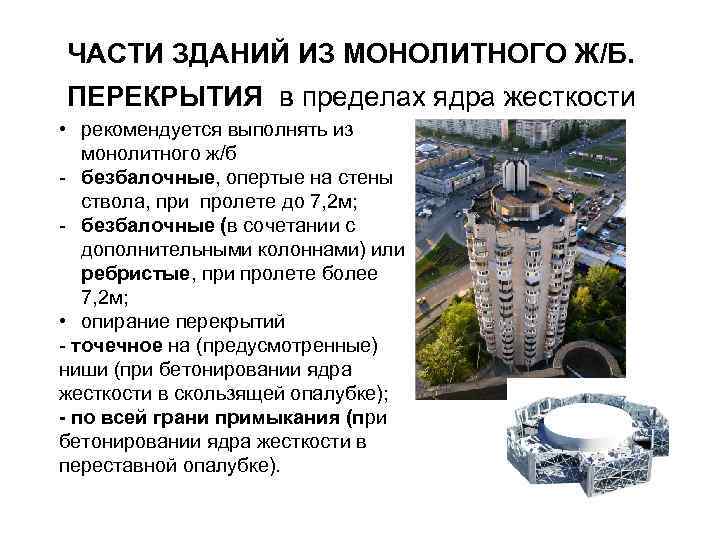

ЧАСТИ ЗДАНИЙ ИЗ МОНОЛИТНОГО Ж/Б. ПЕРЕКРЫТИЯ в пределах ядра жесткости • рекомендуется выполнять из монолитного ж/б безбалочные, опертые на стены ствола, при пролете до 7, 2 м; безбалочные (в сочетании с дополнительными колоннами) или ребристые, при пролете более 7, 2 м; • опирание перекрытий точечное на (предусмотренные) ниши (при бетонировании ядра жесткости в скользящей опалубке); - по всей грани примыкания (при бетонировании ядра жесткости в переставной опалубке).

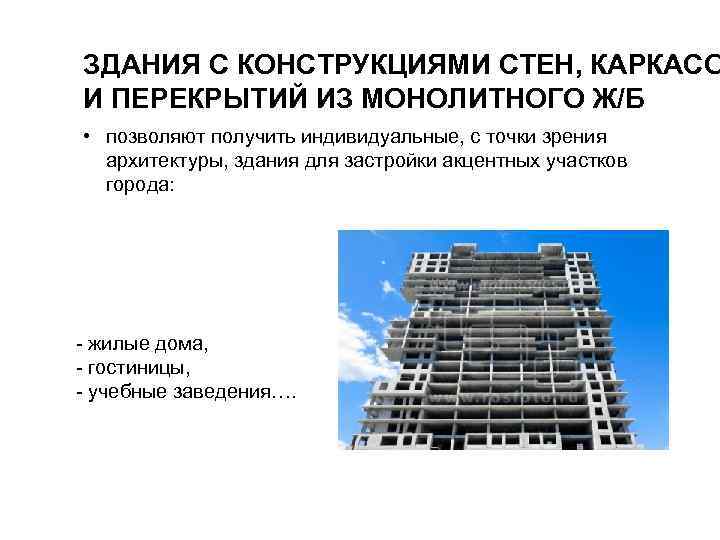

ЗДАНИЯ С КОНСТРУКЦИЯМИ СТЕН, КАРКАСО И ПЕРЕКРЫТИЙ ИЗ МОНОЛИТНОГО Ж/Б • позволяют получить индивидуальные, с точки зрения архитектуры, здания для застройки акцентных участков города: жилые дома, гостиницы, учебные заведения….

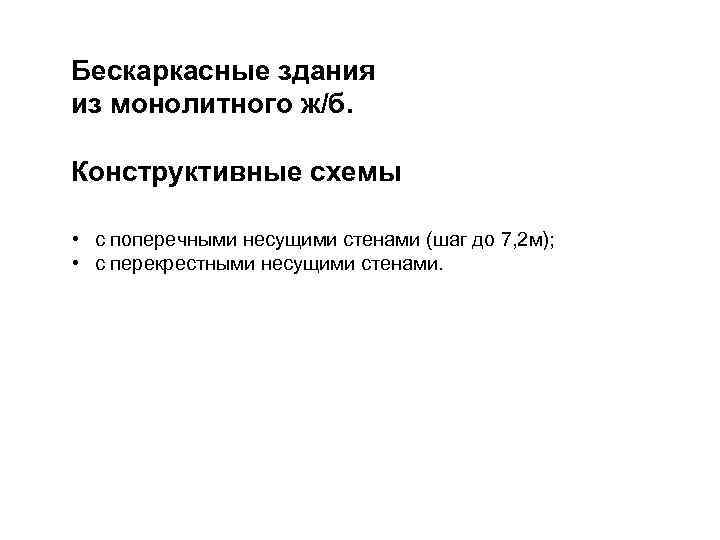

Бескаркасные здания из монолитного ж/б. Конструктивные схемы • с поперечными несущими стенами (шаг до 7, 2 м); • с перекрестными несущими стенами.

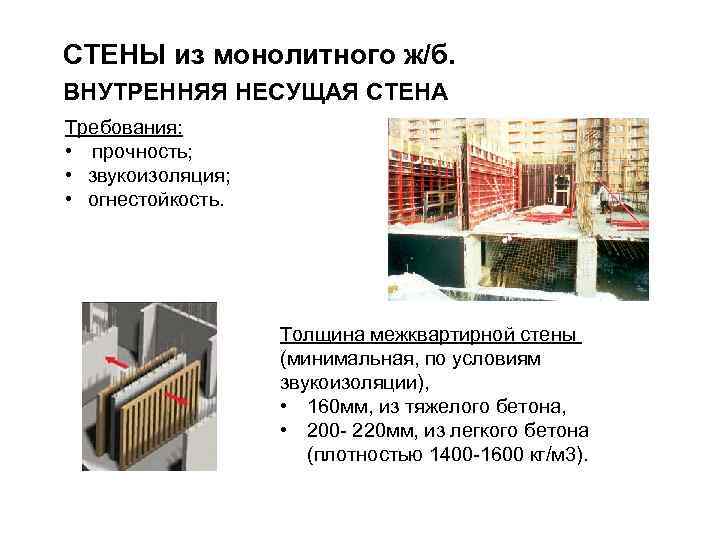

СТЕНЫ из монолитного ж/б. ВНУТРЕННЯЯ НЕСУЩАЯ СТЕНА Требования: • прочность; • звукоизоляция; • огнестойкость. Толщина межквартирной стены (минимальная, по условиям звукоизоляции), • 160 мм, из тяжелого бетона, • 200 220 мм, из легкого бетона (плотностью 1400 1600 кг/м 3).

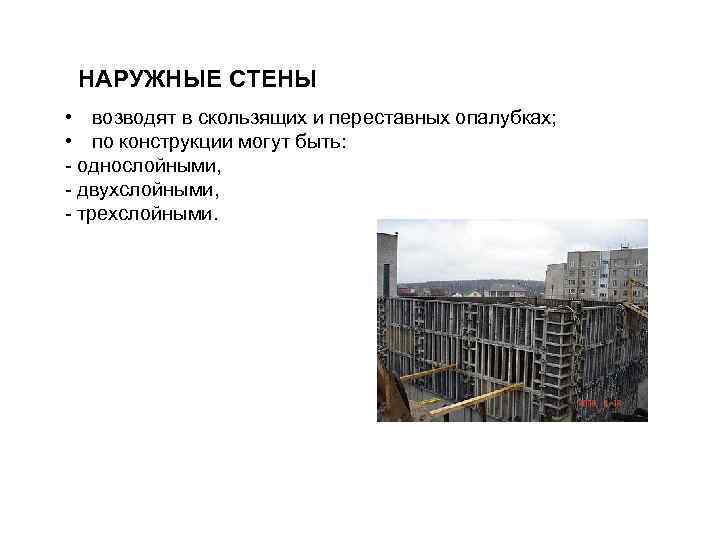

НАРУЖНЫЕ СТЕНЫ • возводят в скользящих и переставных опалубках; • по конструкции могут быть: однослойными, двухслойными, трехслойными.

Рис. Конструкции монолитных стен а) однослойная; б) двухслойная, с последующей отделкой; в) трехслойная. 1 – бетон; 2 – защитный наружный слой; 3 – объемный арматурный каркас; 4 – плоский арматурный каркас; 5 – утеплитель; 6 – дюбель; 7 гибкая связь.

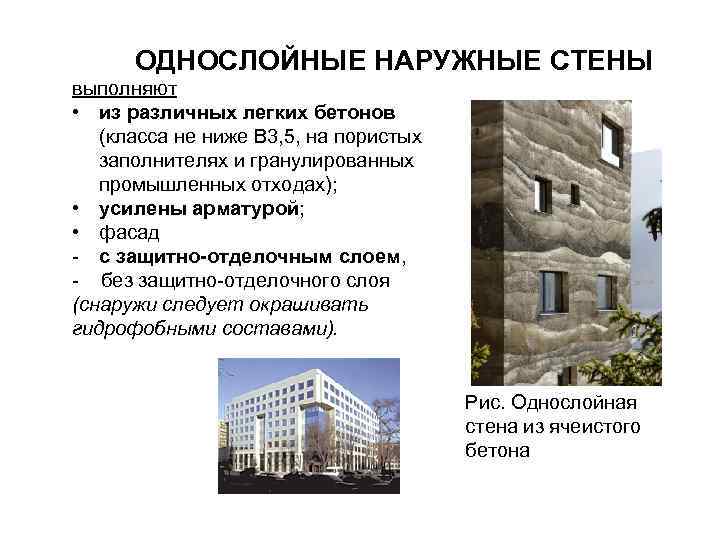

ОДНОСЛОЙНЫЕ НАРУЖНЫЕ СТЕНЫ выполняют • из различных легких бетонов (класса не ниже В 3, 5, на пористых заполнителях и гранулированных промышленных отходах); • усилены арматурой; • фасад с защитно-отделочным слоем, без защитно отделочного слоя (снаружи следует окрашивать гидрофобными составами). Рис. Однослойная стена из ячеистого бетона

ДВУХСЛОЙНЫЕ НАРУЖНЫЕ СТЕНЫ Состав стены: • несущий слой из монолитного бетона (2), не менее 160 мм; • теплоизоляционный слой (3) из бетонов на пористых заполнителях или ячеистых бетонах, расположен с наружной стороны; • защитно-отделочный слой (4), в виде штукатурки, толщиной не менее 20 мм; • пароизоляционный слой; • внутренний отделочный слой (1).

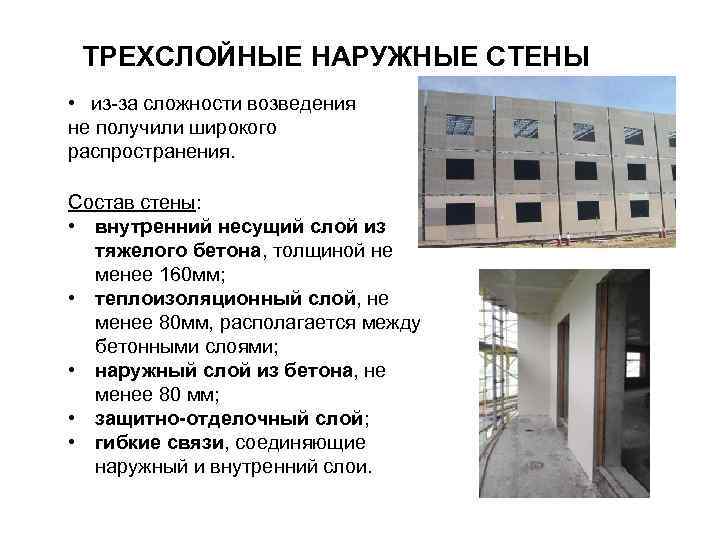

ТРЕХСЛОЙНЫЕ НАРУЖНЫЕ СТЕНЫ • из за сложности возведения не получили широкого распространения. Состав стены: • внутренний несущий слой из тяжелого бетона, толщиной не менее 160 мм; • теплоизоляционный слой, не менее 80 мм, располагается между бетонными слоями; • наружный слой из бетона, не менее 80 мм; • защитно-отделочный слой; • гибкие связи, соединяющие наружный и внутренний слои.

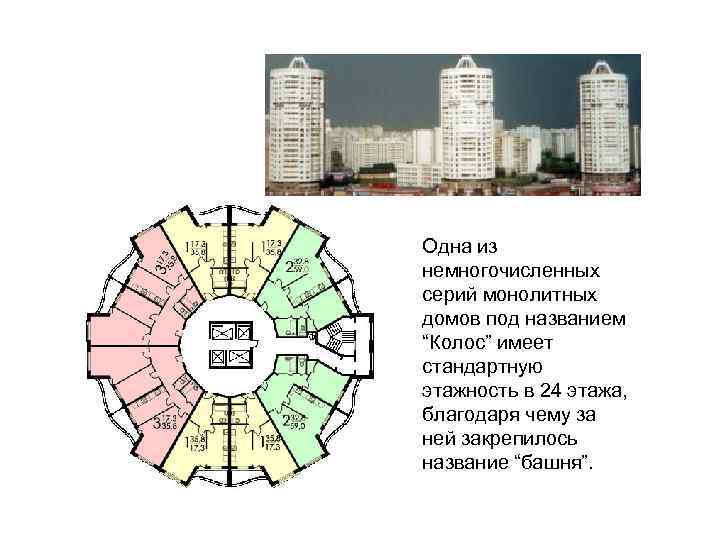

Одна из немногочисленных серий монолитных домов под названием “Колос” имеет стандартную этажность в 24 этажа, благодаря чему за ней закрепилось название “башня”.

ПЕРЕКРЫТИЯ ж/б монолитных зданий. Классификация В бескаркасных и каркасных зданиях перекрытия могут быть: • монолитными; • сборно монолитными; • сборными.

ПЕРЕКРЫТИЯ из монолитного ж/б • состоят из плоской ж/б плиты, • возводят в опалубке на строительном объекте; • применение ограничено значительными затратами труда и продолжительными сроками твердения бетона; • классификация по конструкции: ребристые (балочные), кессонные, безбалочные (плоские).

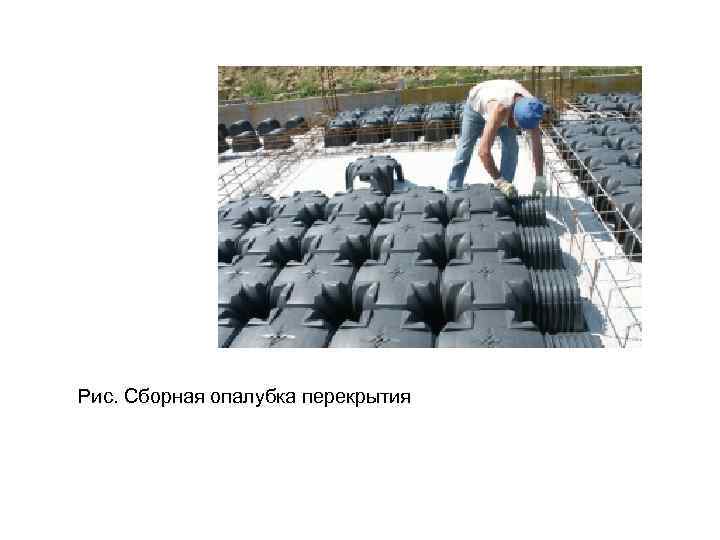

Рис. Сборная опалубка перекрытия

Ребристые (балочные) монолитные перекрытия • состоят из главных и вспомогательных балок (ребер), монолитно связанных с плитой; • расстояние между осями ребер от 1, 5 до 3, 0 м, • ребра толщиной от 60 до 100 мм; • ребра, как правило, направлены вниз. 1 – колонны; 2, 3 – балки; 4 – монолитная плита.

Кессонные монолитные перекрытия • состоят из пересекающихся балок одинакового сечения, монолитно связанных с плитой; • повышенная жесткость плиты; • перекрывают большие пролеты; • применяют в интерьерах общественных зданий. Углубления между балками называются кессонами. 4 – монолитная плита, 5 – балки.

Плоские (безбалочные) монолитные перекрытия • сетка колонн близкая к квадрату, с размером стороны 5 6 м; • применяют при больших нагрузках и при необходимости иметь гладкий потолок. 1 – монолитная плита, 2 – колонна; 3 – капитель. • состоят из монолитной плиты, опертой на колонны с уширенными оголовками (капителями); на стены;

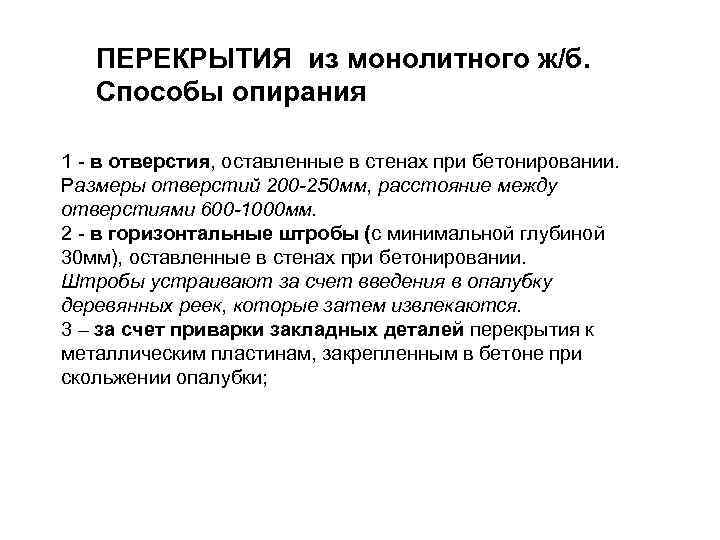

ПЕРЕКРЫТИЯ из монолитного ж/б. Способы опирания 1 в отверстия, оставленные в стенах при бетонировании. Размеры отверстий 200 -250 мм, расстояние между отверстиями 600 -1000 мм. 2 в горизонтальные штробы (с минимальной глубиной 30 мм), оставленные в стенах при бетонировании. Штробы устраивают за счет введения в опалубку деревянных реек, которые затем извлекаются. 3 – за счет приварки закладных деталей перекрытия к металлическим пластинам, закрепленным в бетоне при скольжении опалубки;

4 за счет арматурных выпусков, заложенных в стены. Выпуски очищаются от бетона, выпрямляются и закрепляются в перекрытии. Рис. Арматурный пояс плиты перекрытия

Рис. Стык стены с перекрытием

КОНСТРУКЦИИ НАРУЖНЫХ СТЕН. Рациональные конструкции Рациональны стены • самонесущие на высоту этажа из мелкоразмерных изделий (легкобетонных блоков. . . ) утепленные снаружи; с защитно декоративной штукатуркой ( «мокрая» система) либо с облицовкой из кирпича; в том числе «вентилируемые» . По периметру оконных блоков необходима противопожарная рассечка из несгораемого утеплителя.

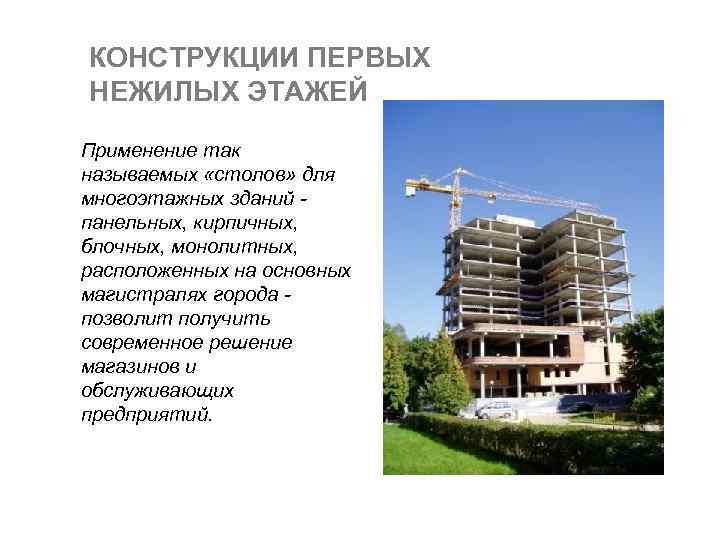

КОНСТРУКЦИИ ПЕРВЫХ НЕЖИЛЫХ ЭТАЖЕЙ Применение так называемых «столов» для многоэтажных зданий панельных, кирпичных, блочных, монолитных, расположенных на основных магистралях города позволит получить современное решение магазинов и обслуживающих предприятий.

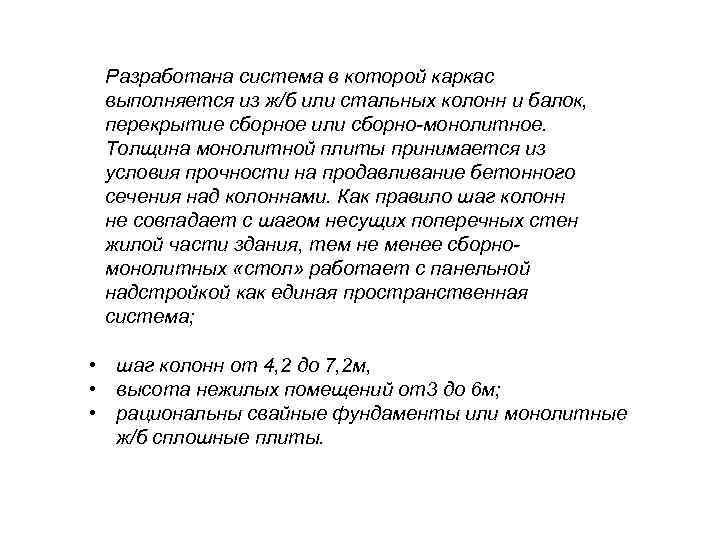

Разработана система в которой каркас выполняется из ж/б или стальных колонн и балок, перекрытие сборное или сборно-монолитное. Толщина монолитной плиты принимается из условия прочности на продавливание бетонного сечения над колоннами. Как правило шаг колонн не совпадает с шагом несущих поперечных стен жилой части здания, тем не менее сборномонолитных «стол» работает с панельной надстройкой как единая пространственная система; • шаг колонн от 4, 2 до 7, 2 м, • высота нежилых помещений от3 до 6 м; • рациональны свайные фундаменты или монолитные ж/б сплошные плиты.

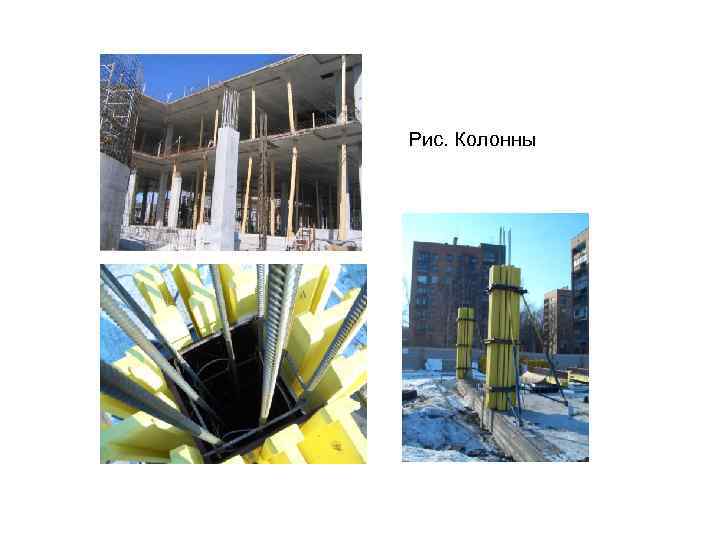

Рис. Колонны

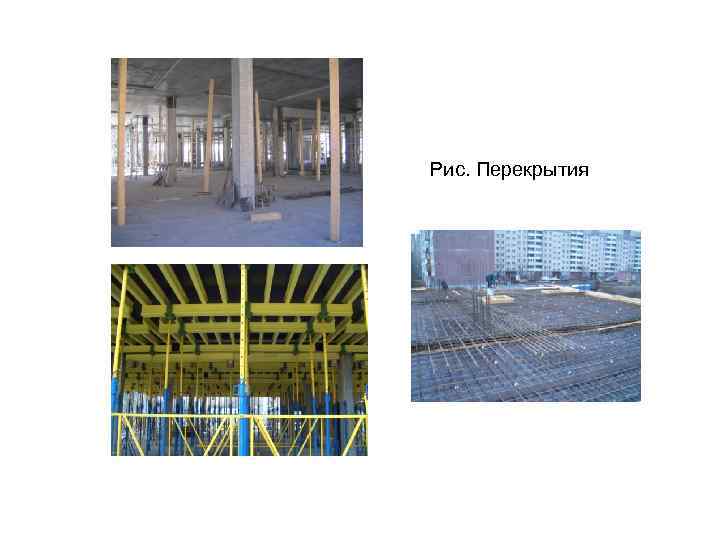

Рис. Перекрытия

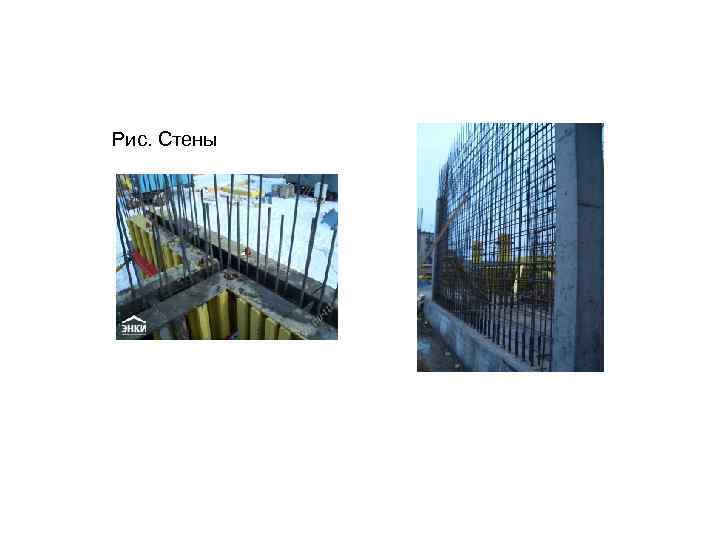

Рис. Стены

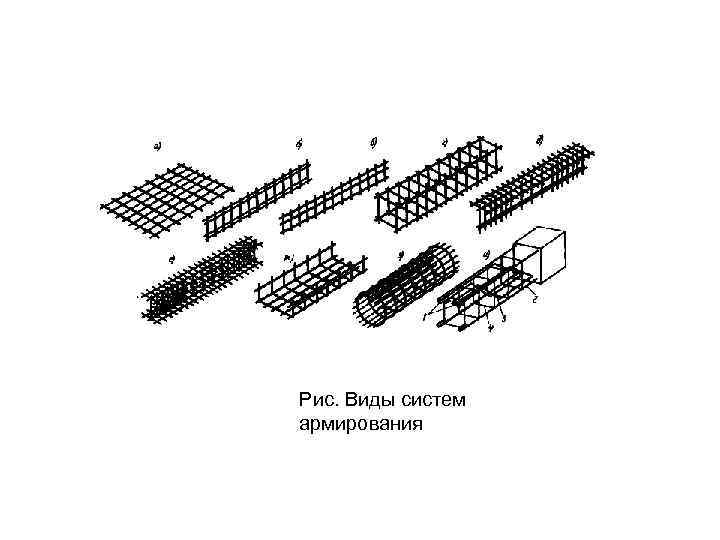

Рис. Виды систем армирования

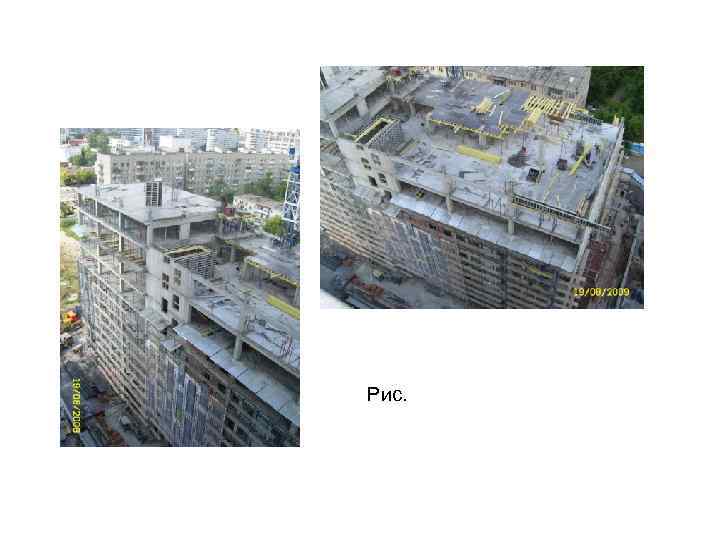

Рис.

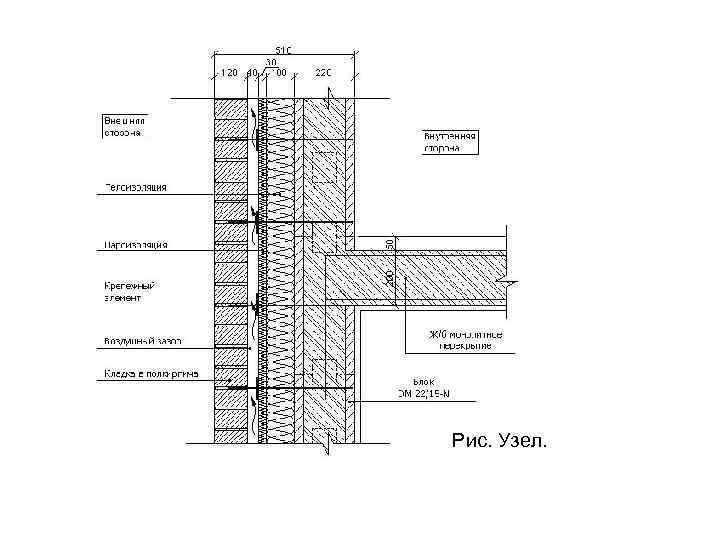

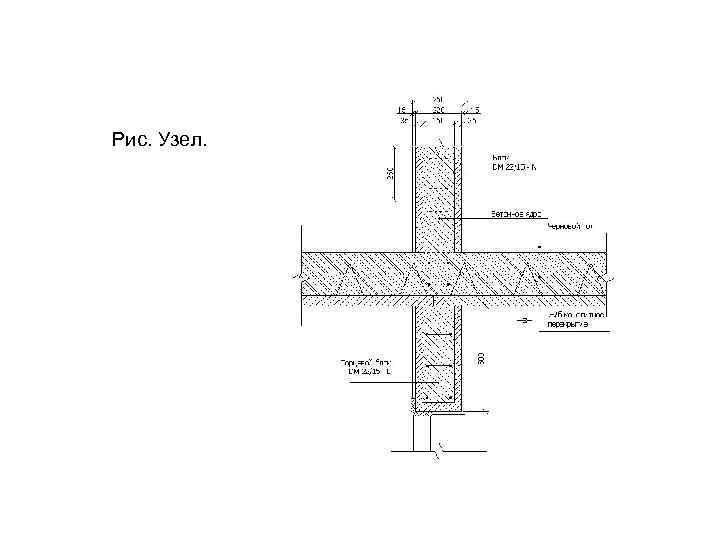

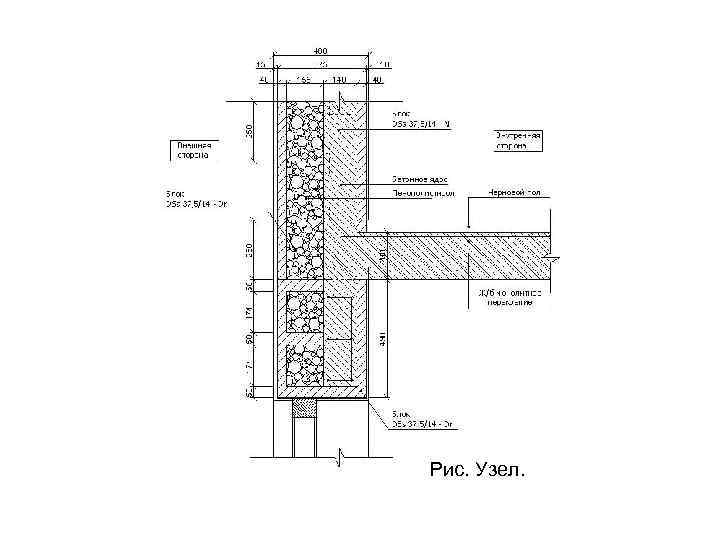

Рис. Узел.

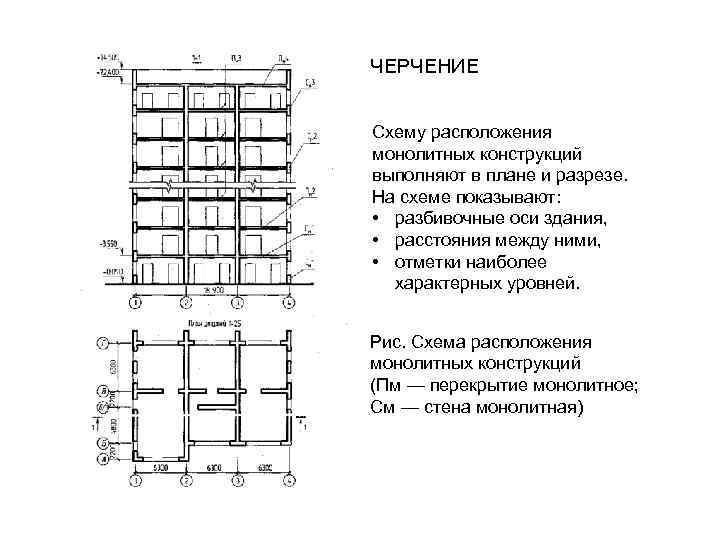

ЧЕРЧЕНИЕ Схему расположения монолитных конструкций выполняют в плане и разрезе. На схеме показывают: • разбивочные оси здания, • расстояния между ними, • отметки наиболее характерных уровней. Рис. Схема расположения монолитных конструкций (Пм — перекрытие монолитное; См — стена монолитная)

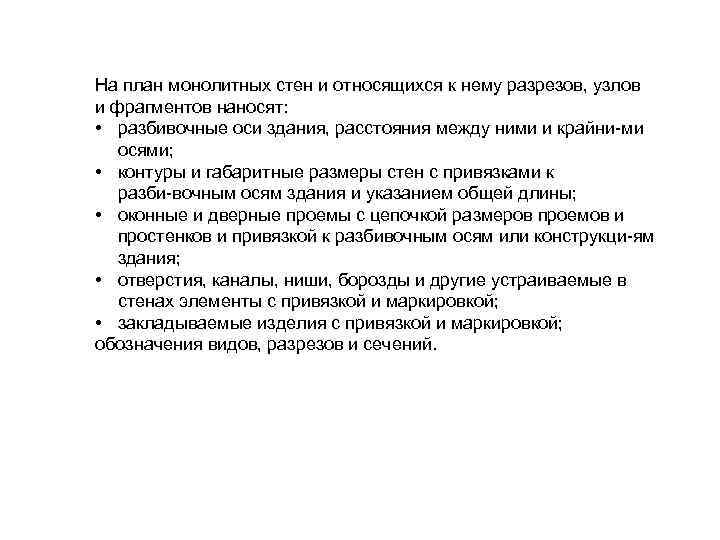

На план монолитных стен и относящихся к нему разрезов, узлов и фрагментов наносят: • разбивочные оси здания, расстояния между ними и крайни ми осями; • контуры и габаритные размеры стен с привязками к разби вочным осям здания и указанием общей длины; • оконные и дверные проемы с цепочкой размеров проемов и простенков и привязкой к разбивочным осям или конструкци ям здания; • отверстия, каналы, ниши, борозды и другие устраиваемые в стенах элементы с привязкой и маркировкой; • закладываемые изделия с привязкой и маркировкой; обозначения видов, разрезов и сечений.

На плане монолитного перекрытия (рис. ) показывают: • разбивочные оси здания, расстояния между ними и крайни ми осями; • контуры перекрытия с необходимыми размерами; • проемы, отверстия и тому подобные элементы с привязкой и маркировкой; • обозначения разрезов и узлов.
