Заземление КОНСТРУКЦИЙ, УСТРОЙСТВ И

Основные понятия наружнего и внутреннего контура. Для чего

От чего зависит контур? n Перед началом работы обязательно проводятся замеры

Наружний контур 1. Устройство наружного контура. Наружный контур выполняется

2. Вдоль траншеи на определенном расстоянии один от другого (2, 5— 3 м)

n Внутренний контур Монтаж внутреннего заземляющего контура. Внутренний контур осуществляется путем прокладки

Естественное заземление К естественному заземлению принято относить те конструкции, строение которых

n Искусственный заземлитель — заземлитель, специально выполняемый для целей заземления. n Естественный

n Заземляющее устройство — совокупность заземлителя и заземляющих проводников. n Заземлитель —

Проверка и оценка n После обязательно должно произвестись подключение и испытание

Главные требования к контуру заземления n 1. Провода допускается выбирать больше, чем указано

Скачать презентацию Заземление КОНСТРУКЦИЙ, УСТРОЙСТВ И

Заземления.ppt

Количество слайдов: 11

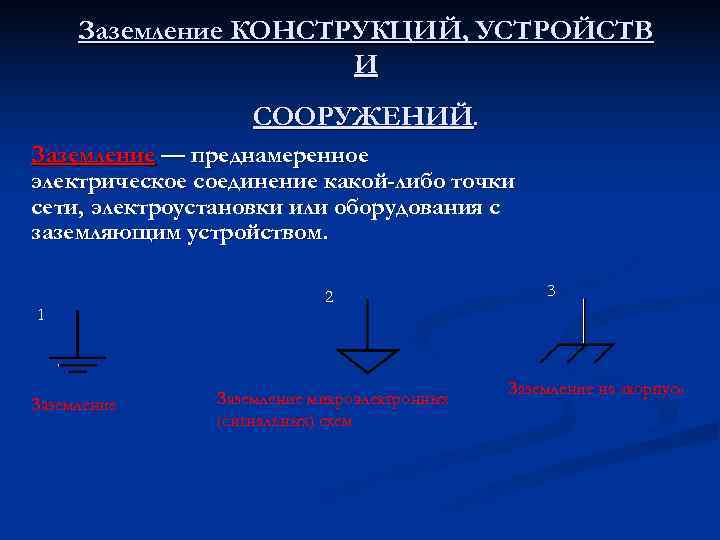

> Заземление КОНСТРУКЦИЙ, УСТРОЙСТВ И СООРУЖЕНИЙ. Заземление — Заземление КОНСТРУКЦИЙ, УСТРОЙСТВ И СООРУЖЕНИЙ. Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. 2 3 1 Заземление на «корпус» Заземление микроэлектронных (сигнальных) схем

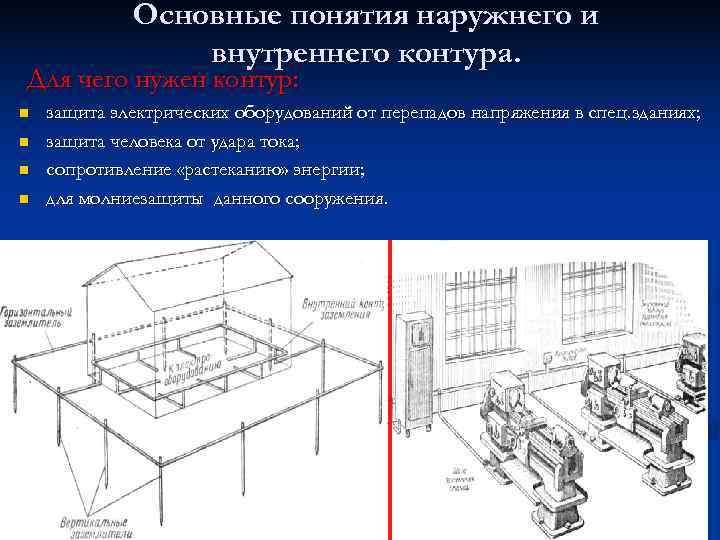

> Основные понятия наружнего и внутреннего контура. Для чего Основные понятия наружнего и внутреннего контура. Для чего нужен контур: n защита электрических оборудований от перепадов напряжения в спец. зданиях; n защита человека от удара тока; n сопротивление «растеканию» энергии; n для молниезащиты данного сооружения.

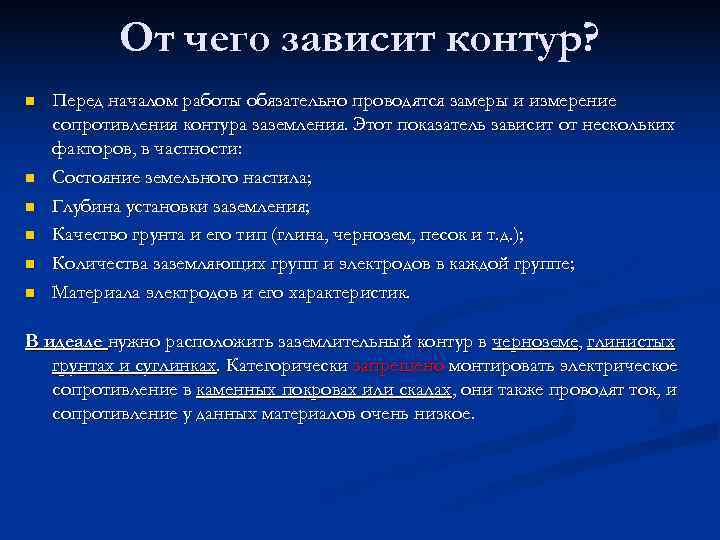

> От чего зависит контур? n Перед началом работы обязательно проводятся замеры От чего зависит контур? n Перед началом работы обязательно проводятся замеры и измерение сопротивления контура заземления. Этот показатель зависит от нескольких факторов, в частности: n Состояние земельного настила; n Глубина установки заземления; n Качество грунта и его тип (глина, чернозем, песок и т. д. ); n Количества заземляющих групп и электродов в каждой группе; n Материала электродов и его характеристик. В идеале нужно расположить заземлительный контур в черноземе, глинистых грунтах и суглинках. Категорически запрещено монтировать электрическое сопротивление в каменных покровах или скалах, они также проводят ток, и сопротивление у данных материалов очень низкое.

> Наружний контур 1. Устройство наружного контура. Наружный контур выполняется Наружний контур 1. Устройство наружного контура. Наружный контур выполняется в земле в траншее глубиной примерно 0, 5 м, отрываемой на расстоянии 2— 2, 5 м от фундамента здания. Для отрывания траншеи применяется дорожный плуг- рыхлитель в сочетании с трактором

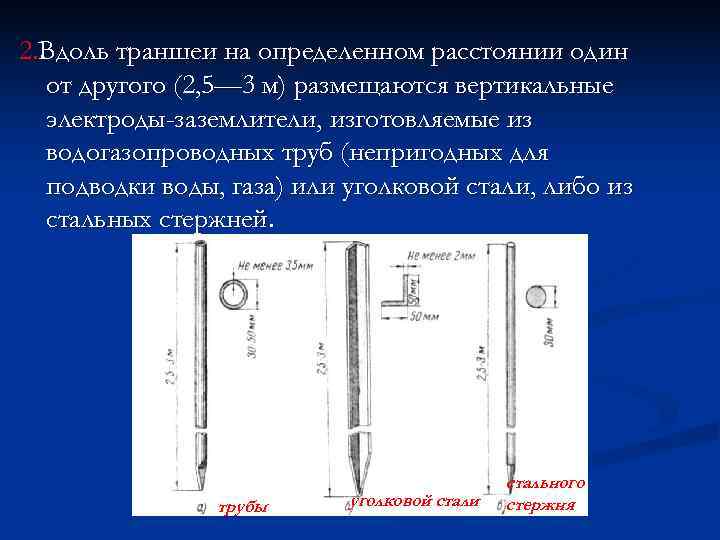

>2. Вдоль траншеи на определенном расстоянии один от другого (2, 5— 3 м) 2. Вдоль траншеи на определенном расстоянии один от другого (2, 5— 3 м) размещаются вертикальные электроды-заземлители, изготовляемые из водогазопроводных труб (непригодных для подводки воды, газа) или уголковой стали, либо из стальных стержней. стального трубы уголковой стали стержня

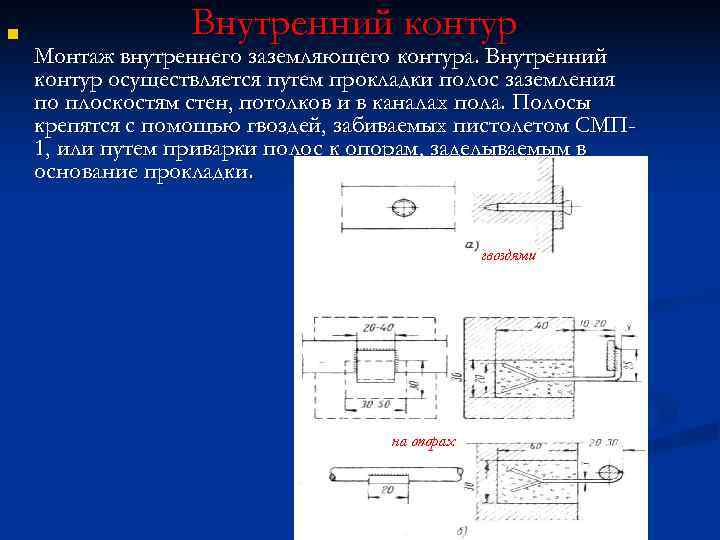

>n Внутренний контур Монтаж внутреннего заземляющего контура. Внутренний контур осуществляется путем прокладки n Внутренний контур Монтаж внутреннего заземляющего контура. Внутренний контур осуществляется путем прокладки полос заземления по плоскостям стен, потолков и в каналах пола. Полосы крепятся с помощью гвоздей, забиваемых пистолетом СМП- 1, или путем приварки полос к опорам, заделываемым в основание прокладки. гвоздями на опорах

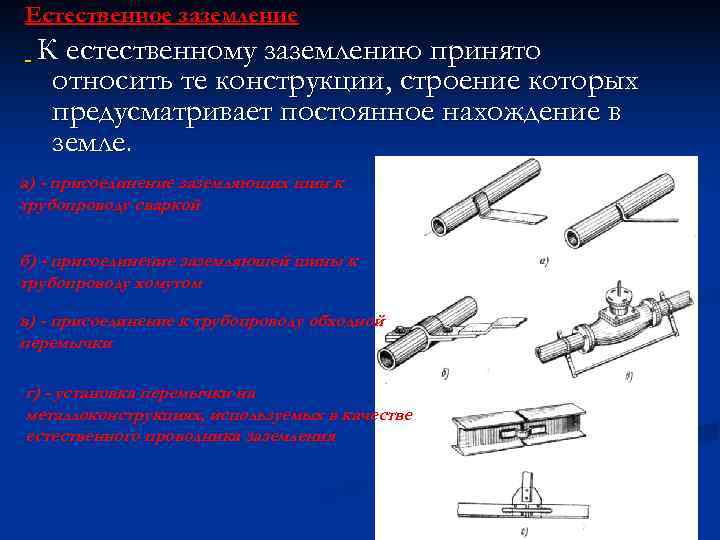

>Естественное заземление К естественному заземлению принято относить те конструкции, строение которых Естественное заземление К естественному заземлению принято относить те конструкции, строение которых предусматривает постоянное нахождение в земле. а) - присоединение заземляющих шин к трубопроводу сваркой . б) - присоединение заземляющей шины к трубопроводу хомутом в) - присоединение к трубопроводу обходной перемычки г) - установка перемычки на металлоконструкциях, используемых в качестве естественного проводника заземления

>n Искусственный заземлитель — заземлитель, специально выполняемый для целей заземления. n Естественный n Искусственный заземлитель — заземлитель, специально выполняемый для целей заземления. n Естественный заземлитель — сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

>n Заземляющее устройство — совокупность заземлителя и заземляющих проводников. n Заземлитель — n Заземляющее устройство — совокупность заземлителя и заземляющих проводников. n Заземлитель — проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду

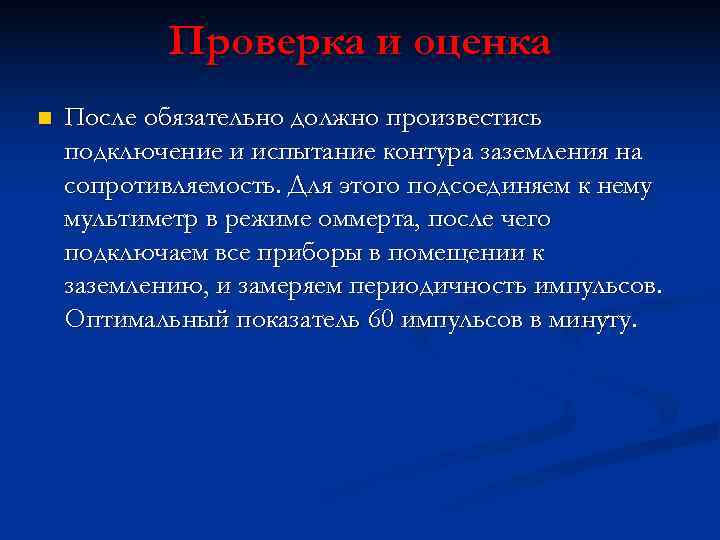

> Проверка и оценка n После обязательно должно произвестись подключение и испытание Проверка и оценка n После обязательно должно произвестись подключение и испытание контура заземления на сопротивляемость. Для этого подсоединяем к нему мультиметр в режиме оммерта, после чего подключаем все приборы в помещении к заземлению, и замеряем периодичность импульсов. Оптимальный показатель 60 импульсов в минуту.

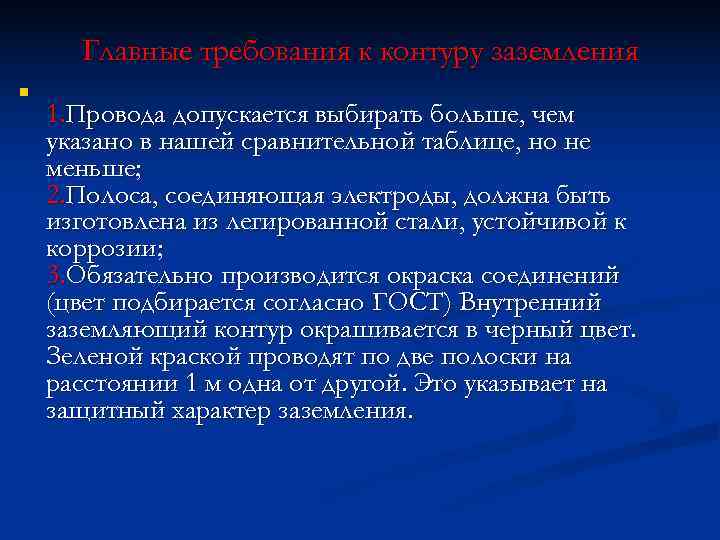

> Главные требования к контуру заземления n 1. Провода допускается выбирать больше, чем указано Главные требования к контуру заземления n 1. Провода допускается выбирать больше, чем указано в нашей сравнительной таблице, но не меньше; 2. Полоса, соединяющая электроды, должна быть изготовлена из легированной стали, устойчивой к коррозии; 3. Обязательно производится окраска соединений (цвет подбирается согласно ГОСТ) Внутренний заземляющий контур окрашивается в черный цвет. Зеленой краской проводят по две полоски на расстоянии 1 м одна от другой. Это указывает на защитный характер заземления.
