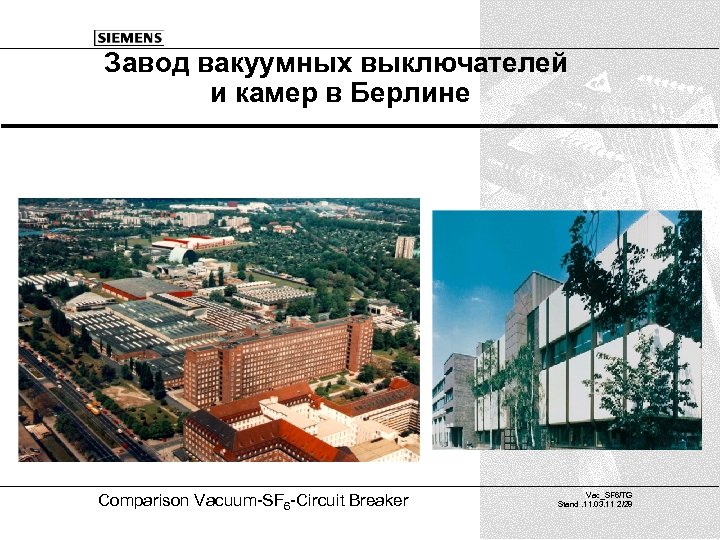

Завод вакуумных выключателей и камер в Берлине Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 2/28
Разрядное напряжение в зависимости от величины междуконтактного промежутка в различных дугогасящих средах Ud [к. В] Импульсное выдерживаемое напряжение Элегаз, 5 бар Вакуум Масло Элегаз, 1 бар Воздух, 1 бар Междуконтактный промежуток s [мм] Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 3/28

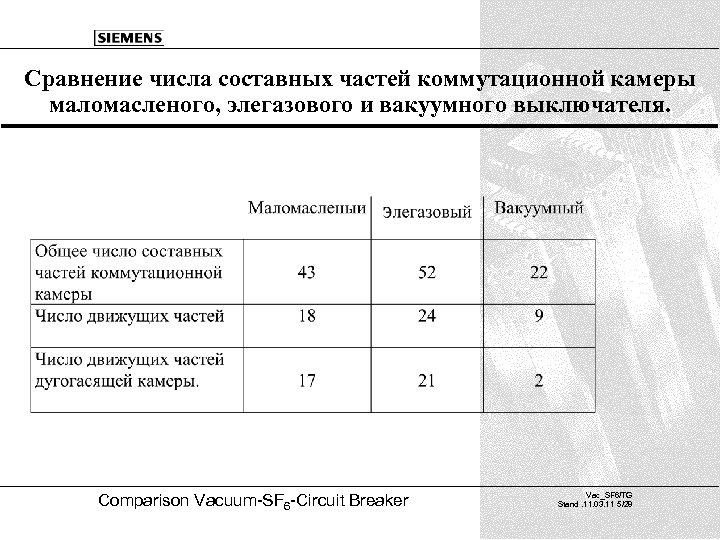

Сравнение числа составных частей коммутационной камеры маломасленого, элегазового и вакуумного выключателя. маломасленыи элегазовый Comparison Vacuum-SF 6 -Circuit Breaker вакуумный Vac_SF 6/TG Stand. 11. 03. 11 4/28
Сравнение числа составных частей коммутационной камеры маломасленого, элегазового и вакуумного выключателя. Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 5/28
Завод вакуумных камер в Берлине Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 6/28

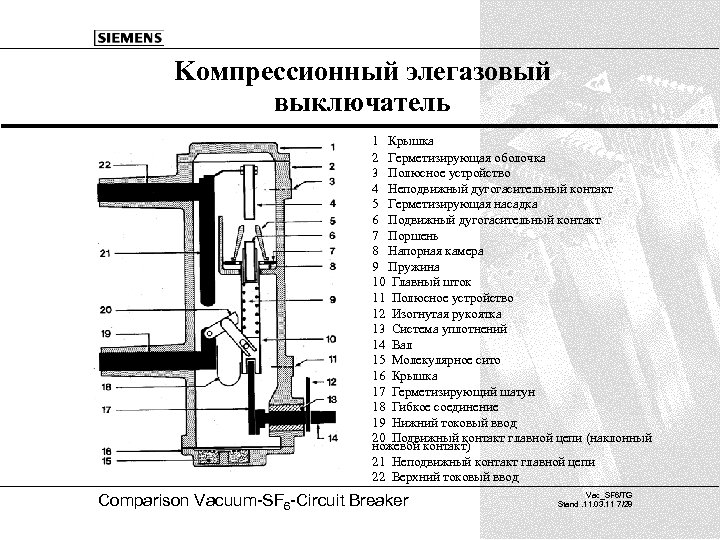

Kомпрессионный элегазовый выключатель 1 Крышка 2 Герметизирующая оболочка 3 Полюсное устройство 4 Неподвижный дугогасительный контакт 5 Герметизирующая насадка 6 Подвижный дугогасительный контакт 7 Поршень 8 Напорная камера 9 Пружина 10 Главный шток 11 Полюсное устройство 12 Изогнутая рукоятка 13 Система уплотнений 14 Вал 15 Молекулярное сито 16 Крышка 17 Герметизирующий шатун 18 Гибкое соединение 19 Нижний токовый ввод 20 Подвижный контакт главной цепи (наклонный ножевой контакт) 21 Неподвижный контакт главной цепи 22 Верхний токовый ввод Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 7/28

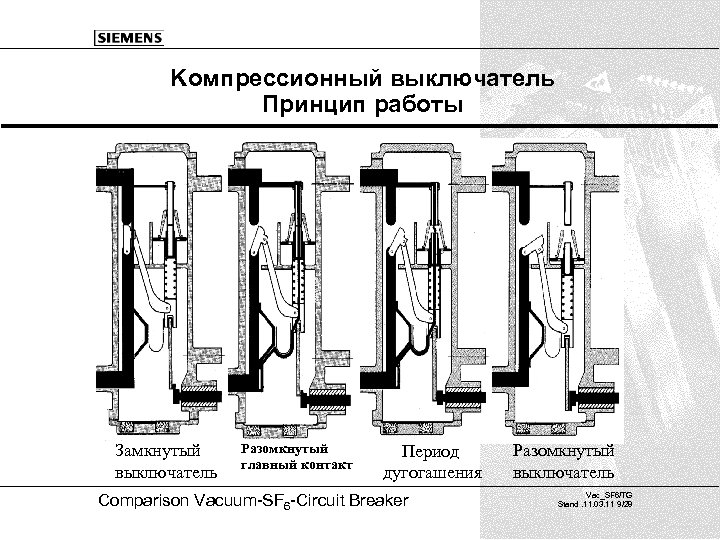

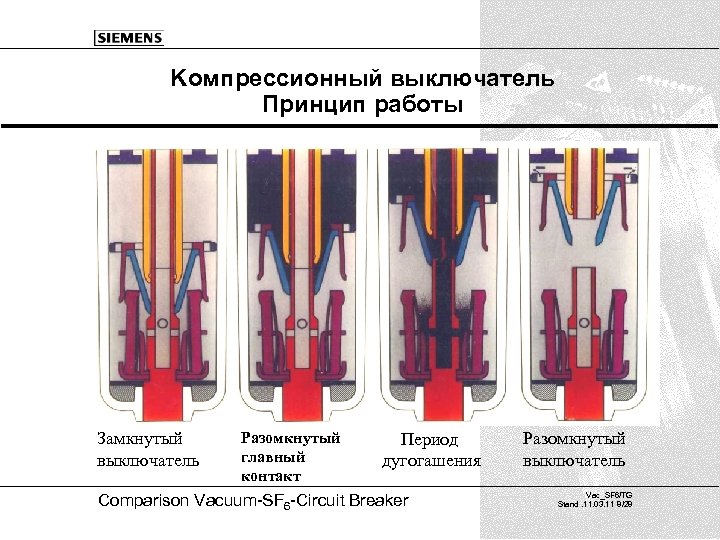

Kомпрессионный выключатель Принцип работы Замкнутый выключатель Разомкнутый главный контакт Период дугогашения Comparison Vacuum-SF 6 -Circuit Breaker Разомкнутый выключатель Vac_SF 6/TG Stand. 11. 03. 11 8/28
Kомпрессионный выключатель Принцип работы Замкнутый выключатель Разомкнутый главный контакт Период дугогашения Comparison Vacuum-SF 6 -Circuit Breaker Разомкнутый выключатель Vac_SF 6/TG Stand. 11. 03. 11 9/28

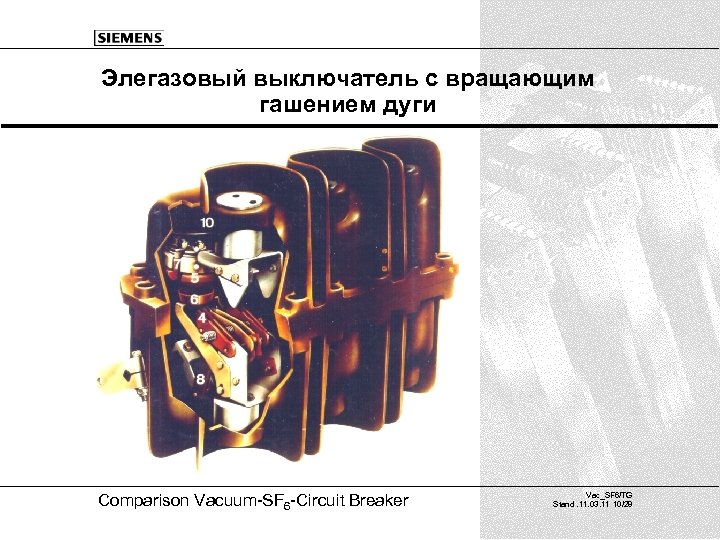

Элегазовый выключатель с вращающим гашением дуги Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 10/28

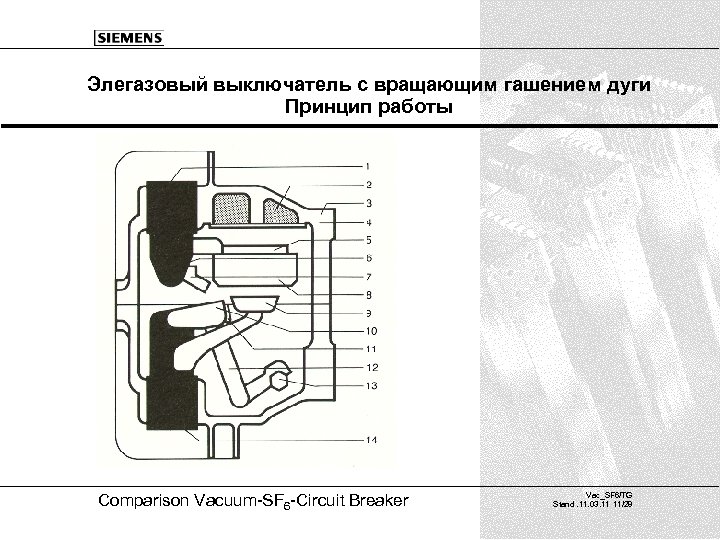

Элегазовый выключатель с вращающим гашением дуги Принцип работы Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 11/28
Элегазовый выключатель с вращающим гашением дуги Принцип работы Замкнутый выключатель Разомкнутый главный контакт Период дугогашения Comparison Vacuum-SF 6 -Circuit Breaker Разомкнутый выключатель Vac_SF 6/TG Stand. 11. 03. 11 12/28

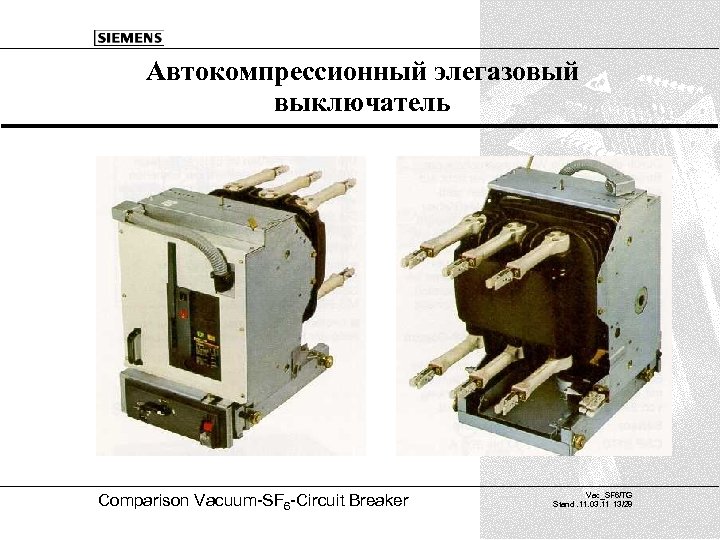

Автокомпрессионный элегазовый выключатель Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 13/28

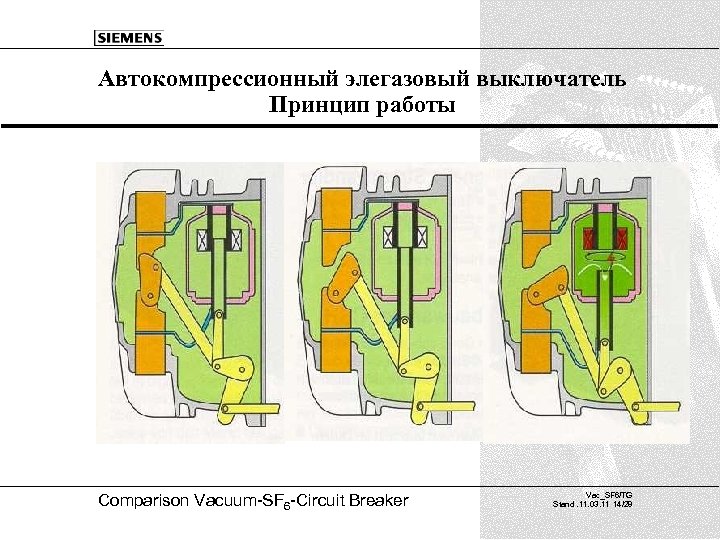

Автокомпрессионный элегазовый выключатель Принцип работы Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 14/28
Вакуумная камера – Основа вакуумного выключателя 2. 3. 1. 4. 7. 5. 6. 1. 2. 3. 4. 5. 6. 7. 8. Неподвижный контакт Место подключения Изолятор (керамический) Коммутационная камера Металлически сильфон Направляющая шайба Подвижный контакт Нарез для привода 8. Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 15/28

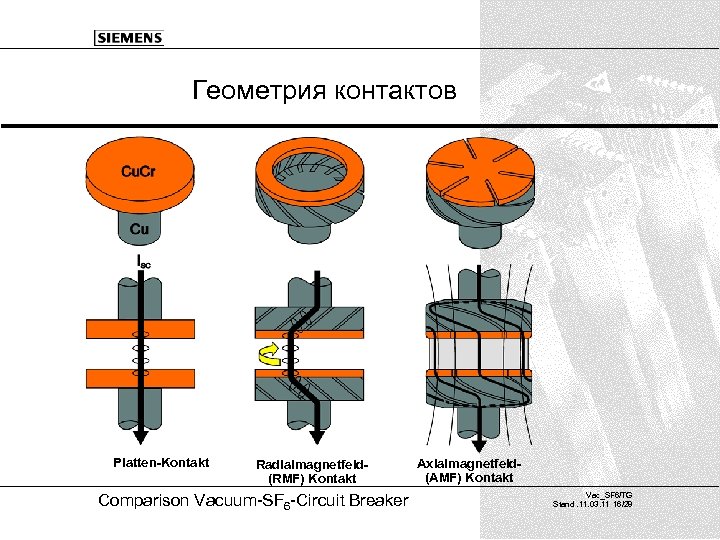

Геометрия контактов Platten-Kontakt Radialmagnetfeld(RMF) Kontakt Comparison Vacuum-SF 6 -Circuit Breaker Axialmagnetfeld(AMF) Kontakt Vac_SF 6/TG Stand. 11. 03. 11 16/28

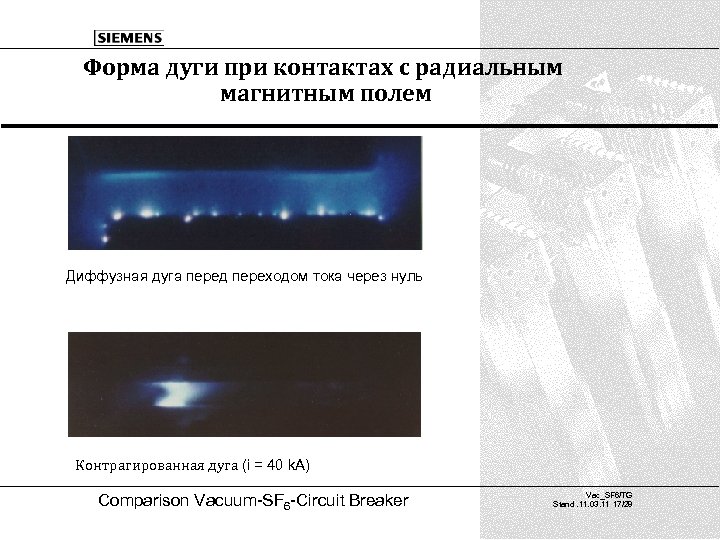

Форма дуги при контактах с радиальным магнитным полем Диффузная дуга перед переходом тока через нуль Контрагированная дуга (i = 40 k. A) Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 17/28

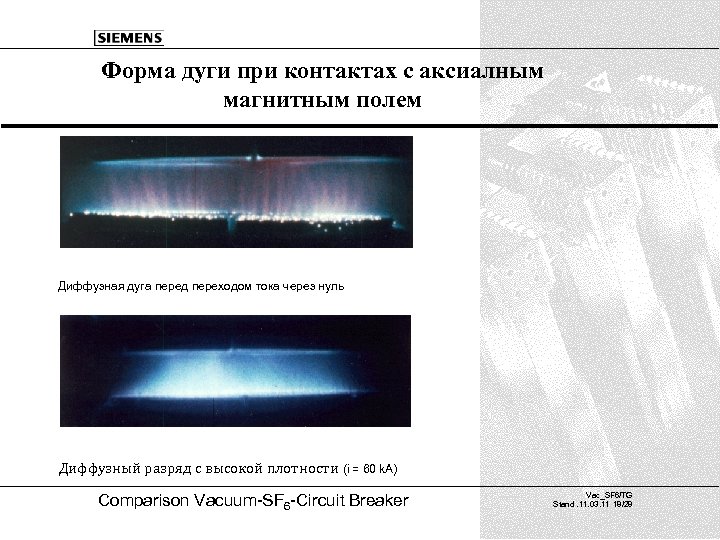

Форма дуги при контактах с аксиалным магнитным полем Диффузная дуга перед переходом тока через нуль Диффузный разряд с высокой плотности (i = 60 k. A) Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 18/28

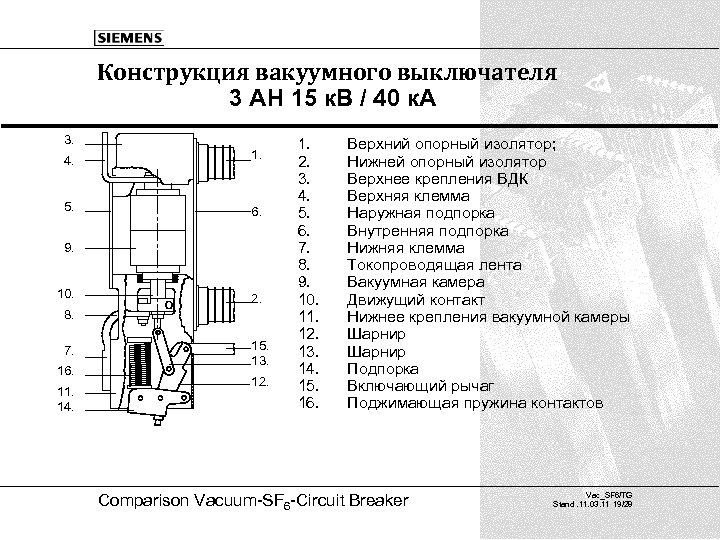

Конструкция вакуумного выключателя 3 AH 15 к. В / 40 к. А 3. 4. 1. 5. 6. 9. 10. 2. 8. 7. 16. 11. 14. 15. 13. 12. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. Верхний опорный изолятор; Нижней опорный изолятор Верхнее крепления ВДК Верхняя клемма Наружная подпорка Внутренняя подпорка Нижняя клемма Токопроводящая лента Вакуумная камера Движущий контакт Нижнее крепления вакуумной камеры Шарнир Подпорка Включающий рычаг Поджимающая пружина контактов Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 19/28

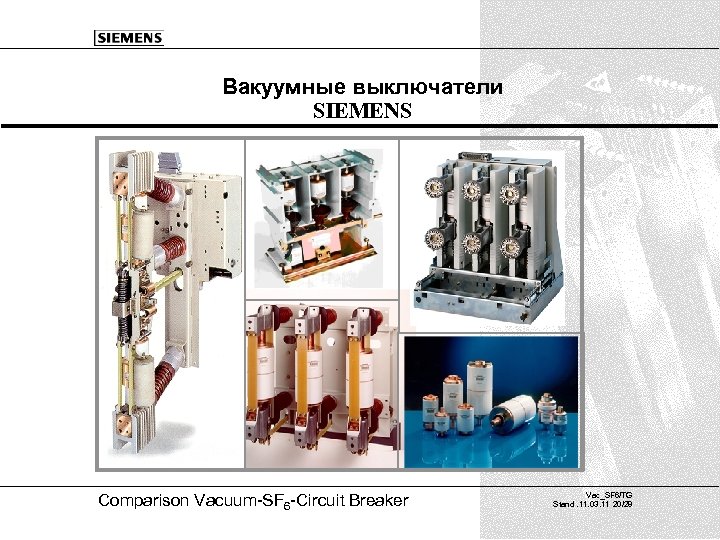

Вакуумные выключатели SIEMENS Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 20/28
![Энергия дуги [ к. Втс ] Ма сл о Вакуумный выключатель • Низкое напряжение](https://present5.com/presentation/26d9a2b4debc9a56294a278e9869e87d/image-20.jpg "Энергия дуги [ к. Втс ] Ма сл о Вакуумный выключатель • Низкое напряжение")
Энергия дуги [ к. Втс ] Ма сл о Вакуумный выключатель • Низкое напряжение дуги • Небольшая длина дуги • Небольшое время горения дуги Эле газ Вакуум 10 20 30 40 Comparison Vacuum-SF 6 -Circuit Breaker 50 Ток отключения [ к. А ] Vac_SF 6/TG Stand. 11. 03. 11 21/28

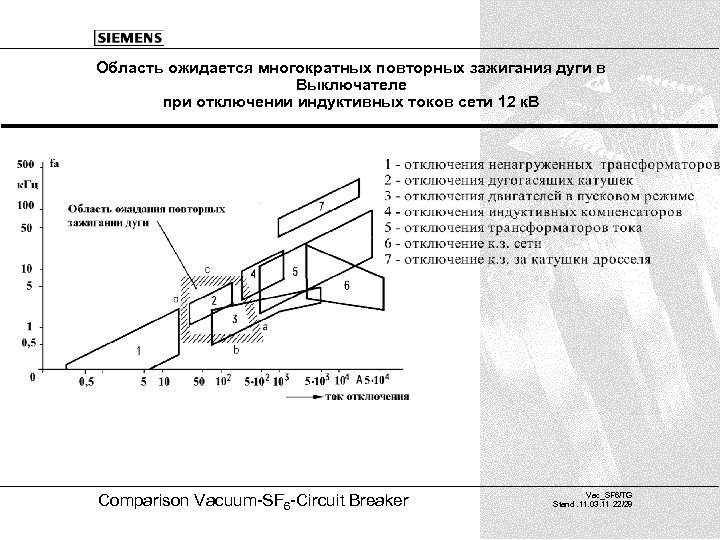

Область ожидается многократных повторных зажигания дуги в Выключателе при отключении индуктивных токов сети 12 к. В Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 22/28

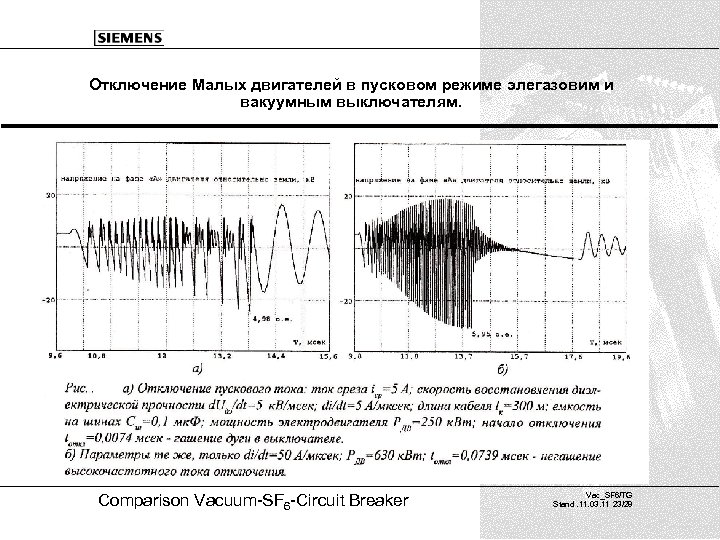

Отключение Малых двигателей в пусковом режиме элегазовим и вакуумным выключателям. Comparison Vacuum-SF 6 -Circuit Breaker Vac_SF 6/TG Stand. 11. 03. 11 23/28

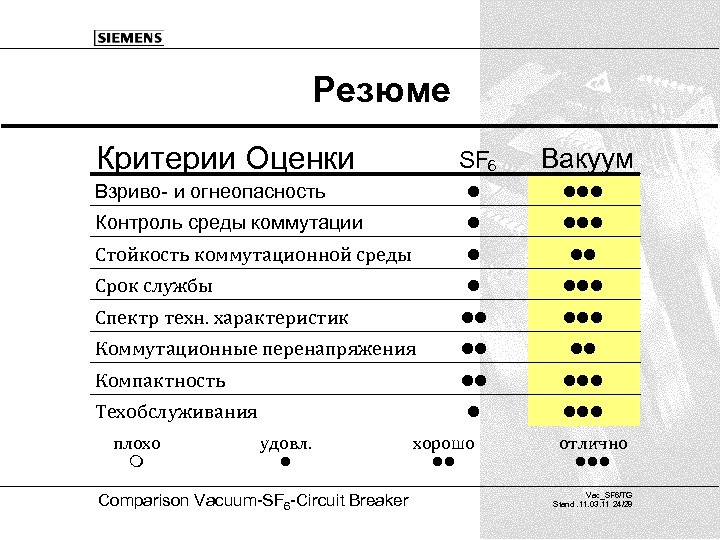

Резюме Критерии Оценки SF 6 Вакуум Взриво- и огнеопасность l lll Контроль среды коммутации l lll Стойкость коммутационной среды l ll Срок службы l lll Спектр техн. характеристик ll lll Коммутационные перенапряжения ll ll Компактность ll l lll Техобслуживания плохо m удовл. l Comparison Vacuum-SF 6 -Circuit Breaker хорошо ll отлично lll Vac_SF 6/TG Stand. 11. 03. 11 24/28
