Завод герметизирующих материалов «Антикоррозионная защита подземных конструкций и сооружений материалом марки Абрис ® С-Т» Нормативная документация и опыт применения на промышленных объектах 606008 Нижегородская обл. , г. Дзержинск, а/я 97 тел. /факс (8313) 27 50 78, 27 55 87, (831) 2600 316 http: //www. zgm. ru e mail: abris@zgm. ru

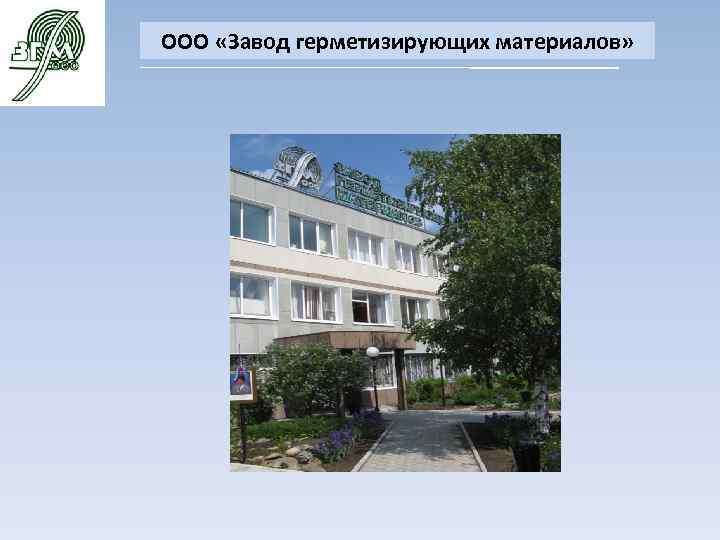

ООО «Завод герметизирующих материалов»

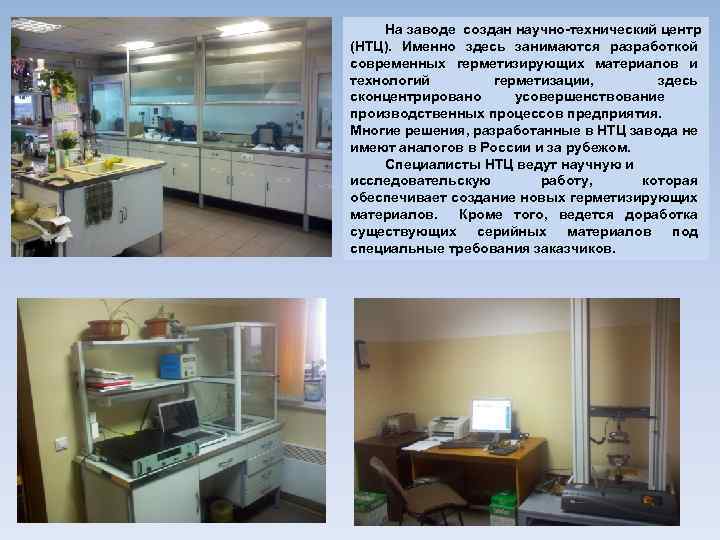

На заводе создан научно-технический центр (НТЦ). Именно здесь занимаются разработкой современных герметизирующих материалов и технологий герметизации, здесь сконцентрировано усовершенствование производственных процессов предприятия. Многие решения, разработанные в НТЦ завода не имеют аналогов в России и за рубежом. Специалисты НТЦ ведут научную и исследовательскую работу, которая обеспечивает создание новых герметизирующих материалов. Кроме того, ведется доработка существующих серийных материалов под специальные требования заказчиков.

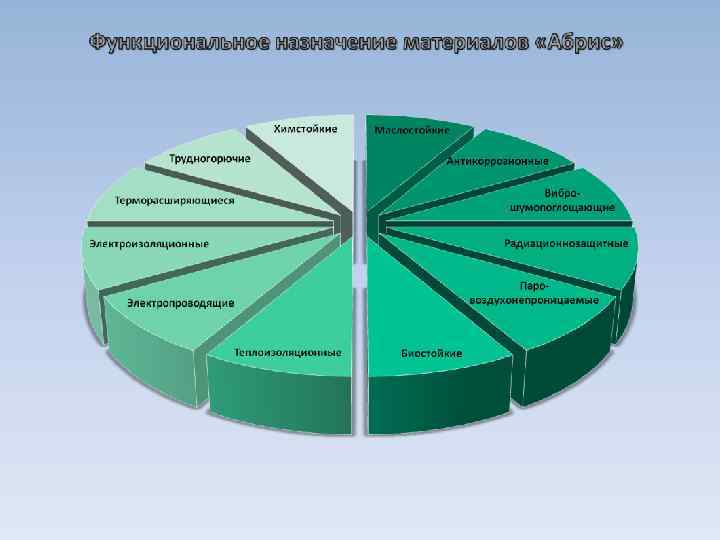

Предприятием ООО «Завод герметизирующих материалов» разработано около восьмидесяти модификаций герметиков серии «Абрис» , обеспечивающих комплексную защиту различных конструкций и человека от негативного воздействия агрессивных факторов внешней среды. Ассортимент продукции насчитывает более 500 наименований и выпускается в виде деталей, лент, шнуров, брикетов и мастик.

Ассортимент материалов серии «Абрис» № Наименование НТД 1 Герметик Абрис ТУ 2513 001 43008408 98 2 Лента герметизирующая самоклеящаяся Абрис А ТУ 2513 002 43008408 98 Герметик Абрис С ТУ 5772 003 43008408 99 3 4 5 6 Герметик Абрис Э ТУ 2513 001 52471462 2001 Герметик Абрис ТР ТУ 2513 002 52471462 2001 Блок вибродемпфирующий Абрис ТУ 2513 003 52471462 2001 7 Мастика Абрис Р ТУ 5775 004 52471462 2003 8 Материал Авто ТУ 2246 005 52471462 2004 9 Герметик Абрис К ТУ 2513 006 52471462 2005 10 Лента изоляционная мастичная Абрис Т ТУ 2245 007 52471462 2006 11 12 13 14 15 16 17 Герметик Абрис ВС ТУ 5772 008 52471462 2006 Праймер водоразбавляемый Абрис ВРП ТУ 2316 009 52471462 2007 Герметик Абрис М ТУ 5772 010 52471462 2008 Область применения Автомобилестроение, судостроение, машиностроение Авиастроение, судостроение, автомобилестроение Строительство, зданий, сооружений, инженерных сетей различного назначения Автомобилестроение, судостроение Строительство Автомобилестроение Электротехническая промышленность Строительство и ремонт продуктопроводов, теплосетей, инженерных сетей различного назначения Строительство Устройство «чистых» помещений в медицине, фармакологии, электронной и пищевая промышленности, производство бытовой техники Электротехническая промышленность Медицина Клей расплав Абрис ТУ 2242 011 52471462 2009 Материал радиационно защитный Абрис РЗ ТУ 6990 012 52471462 2009 Стеклоомыватель автомобильный Абрис Автомобили ТУ 2384 013 52471462 2009 Материал для защиты от электромагнитных Строительные конструкции, бытовая техника

Система обеспечения качества Главная цель Политики ООО «ЗГМ» в области качества продукции – выпуск качественной продукции, соответствующей всем требованиям потребителя. Система качества Обеспечение качества Управление качеством Улучшение качества Разработка и проектирование продукции Подготовка и разработка производственных процессов Маркетинг, поиск и изучение рынка Материально техническое снабжение Сфера обращения и производства потребления Техническое сопровождение Производство продукции Контроль и проведение испытаний Реализация и распределение Начало процесса Упаковка и хранение Подтверждено сертификатом соответствия ISO 9001 2001

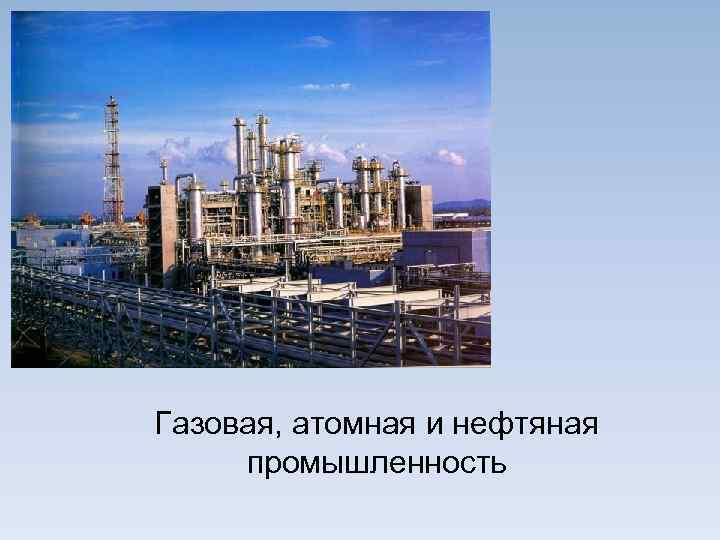

Газовая, атомная и нефтяная промышленность

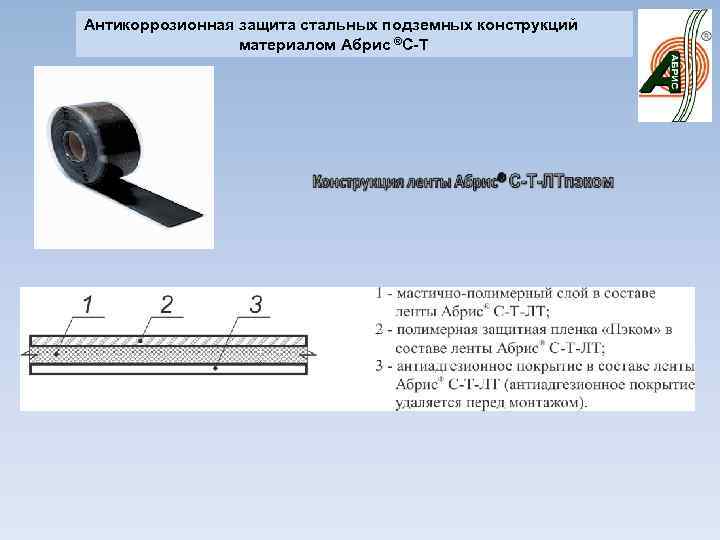

Антикоррозионная защита стальных подземных конструкций материалом Абрис ®С-Т

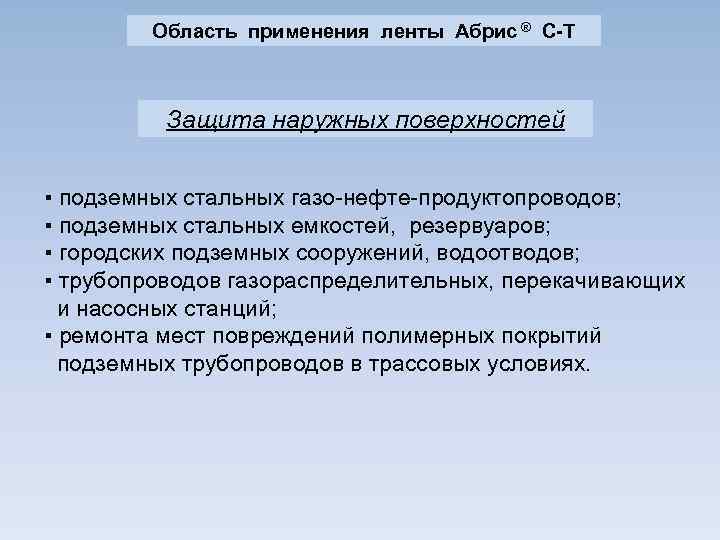

Область применения ленты Абрис ® С-Т Защита наружных поверхностей ▪ подземных стальных газо нефте продуктопроводов; ▪ подземных стальных емкостей, резервуаров; ▪ городских подземных сооружений, водоотводов; ▪ трубопроводов газораспределительных, перекачивающих и насосных станций; ▪ ремонта мест повреждений полимерных покрытий подземных трубопроводов в трассовых условиях.

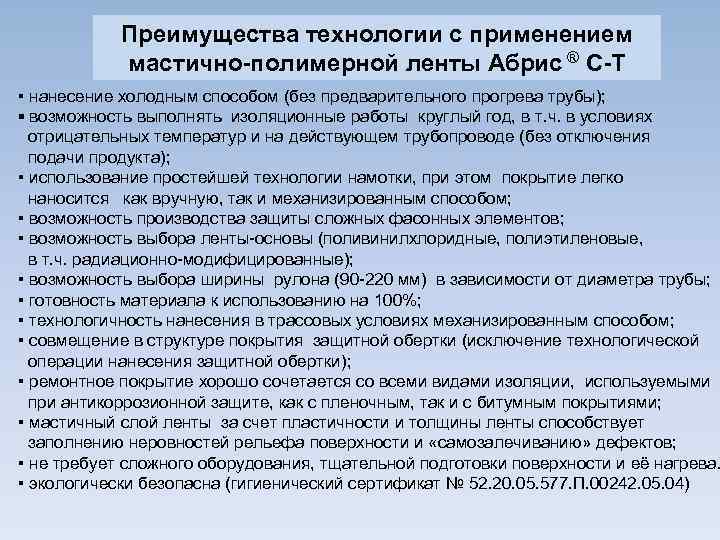

Преимущества технологии с применением мастично-полимерной ленты Абрис ® С-Т ▪ нанесение холодным способом (без предварительного прогрева трубы); ▪ возможность выполнять изоляционные работы круглый год, в т. ч. в условиях отрицательных температур и на действующем трубопроводе (без отключения подачи продукта); ▪ использование простейшей технологии намотки, при этом покрытие легко наносится как вручную, так и механизированным способом; ▪ возможность производства защиты сложных фасонных элементов; ▪ возможность выбора ленты основы (поливинилхлоридные, полиэтиленовые, в т. ч. радиационно модифицированные); ▪ возможность выбора ширины рулона (90 220 мм) в зависимости от диаметра трубы; ▪ готовность материала к использованию на 100%; ▪ технологичность нанесения в трассовых условиях механизированным способом; ▪ совмещение в структуре покрытия защитной обертки (исключение технологической операции нанесения защитной обертки); ▪ ремонтное покрытие хорошо сочетается со всеми видами изоляции, используемыми при антикоррозионной защите, как с пленочным, так и с битумным покрытиями; ▪ мастичный слой ленты за счет пластичности и толщины ленты способствует заполнению неровностей рельефа поверхности и «самозалечиванию» дефектов; ▪ не требует сложного оборудования, тщательной подготовки поверхности и её нагрева. ▪ экологически безопасна (гигиенический сертификат № 52. 20. 05. 577. П. 00242. 05. 04)

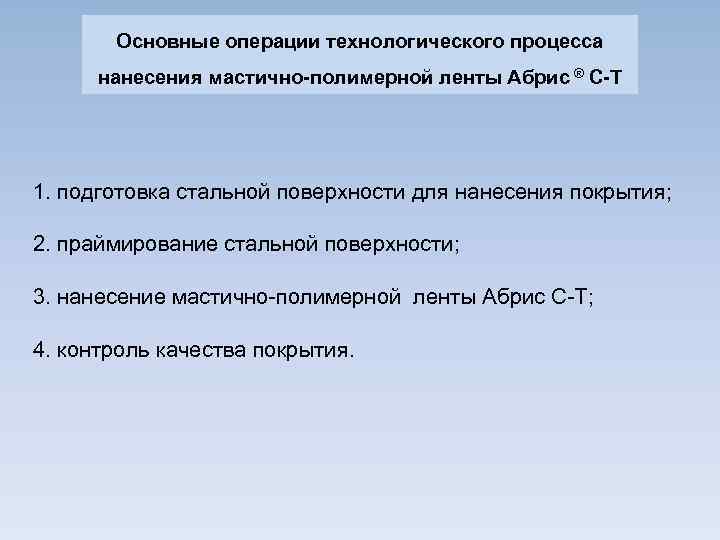

Основные операции технологического процесса нанесения мастично-полимерной ленты Абрис ® С-Т 1. подготовка стальной поверхности для нанесения покрытия; 2. праймирование стальной поверхности; 3. нанесение мастично полимерной ленты Абрис С Т; 4. контроль качества покрытия.

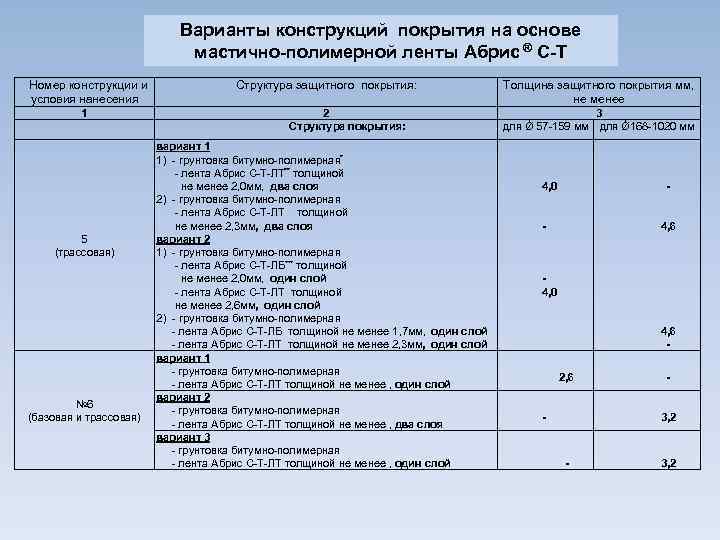

Варианты конструкций покрытия на основе мастично-полимерной ленты Абрис ® С-Т Номер конструкции и условия нанесения 1 5 (трассовая) № 6 (базовая и трассовая) Структура защитного покрытия: 2 Структура покрытия: вариант 1 1) грунтовка битумно полимерная* лента Абрис С Т ЛТ** толщиной не менее 2, 0 мм, два слоя 2) грунтовка битумно полимерная лента Абрис С Т ЛТ толщиной не менее 2, 3 мм, два слоя вариант 2 1) грунтовка битумно полимерная лента Абрис С Т ЛБ*** толщиной не менее 2, 0 мм, один слой лента Абрис С Т ЛТ толщиной не менее 2, 6 мм, один слой 2) грунтовка битумно полимерная лента Абрис С Т ЛБ толщиной не менее 1, 7 мм, один слой лента Абрис С Т ЛТ толщиной не менее 2, 3 мм, один слой вариант 1 грунтовка битумно полимерная лента Абрис С Т ЛТ толщиной не менее , один слой вариант 2 грунтовка битумно полимерная лента Абрис С Т ЛТ толщиной не менее , два слоя вариант 3 грунтовка битумно полимерная лента Абрис С Т ЛТ толщиной не менее , один слой Толщина защитного покрытия мм, не менее 3 для Ǿ 57 159 мм для Ǿ 168 1020 мм 4, 0 - - 4, 6 4, 0 4, 6 2, 6 - 3, 2

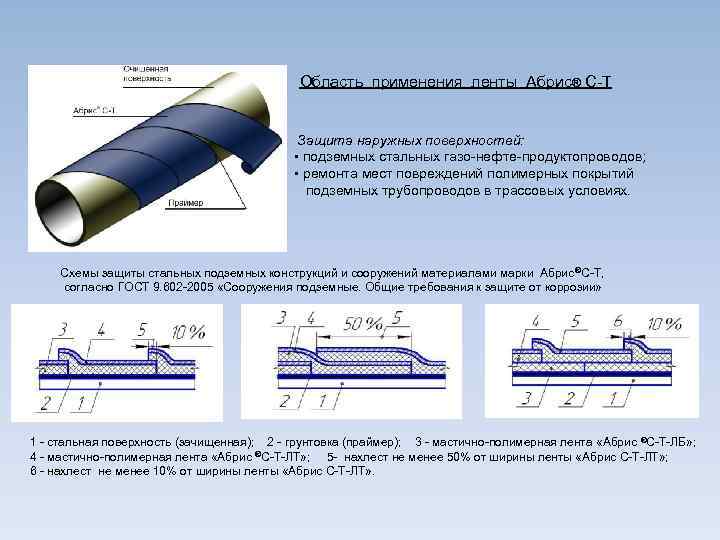

Область применения ленты Абрис® С Т Защита наружных поверхностей: ▪ подземных стальных газо нефте продуктопроводов; ▪ ремонта мест повреждений полимерных покрытий подземных трубопроводов в трассовых условиях. Схемы защиты стальных подземных конструкций и сооружений материалами марки Абрис ®С Т, согласно ГОСТ 9. 602 2005 «Сооружения подземные. Общие требования к защите от коррозии» 1 стальная поверхность (зачищенная); 2 грунтовка (праймер); 3 мастично полимерная лента «Абрис ®С Т ЛБ» ; 4 мастично полимерная лента «Абрис ®С Т ЛТ» ; 5 нахлест не менее 50% от ширины ленты «Абрис С Т ЛТ» ; 6 нахлест не менее 10% от ширины ленты «Абрис С Т ЛТ» .

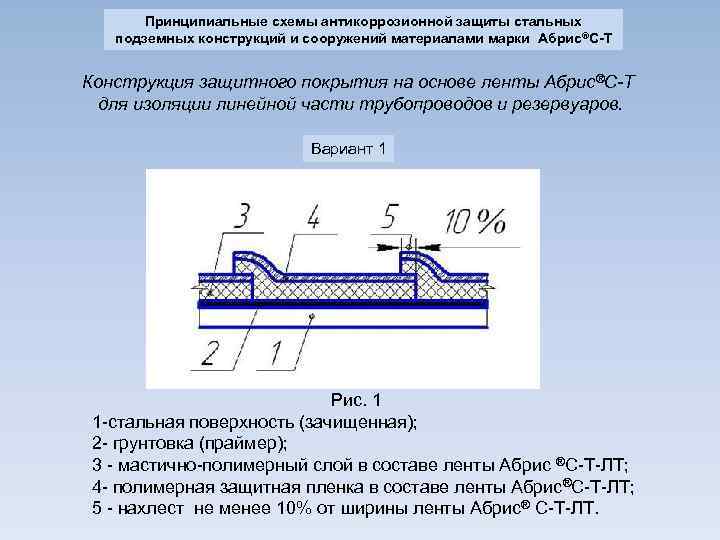

Принципиальные схемы антикоррозионной защиты стальных подземных конструкций и сооружений материалами марки Абрис ®С-Т Конструкция защитного покрытия на основе ленты Абрис®С-Т для изоляции линейной части трубопроводов и резервуаров. Вариант 1 Рис. 1 1 стальная поверхность (зачищенная); 2 грунтовка (праймер); 3 мастично полимерный слой в составе ленты Абрис ®С Т ЛТ; 4 полимерная защитная пленка в составе ленты Абрис®С Т ЛТ; 5 нахлест не менее 10% от ширины ленты Абрис® С Т ЛТ.

Принципиальные схемы антикоррозионной защиты стальных подземных конструкций и сооружений материалами марки Абрис ®С-Т Конструкция защитного покрытия на основе ленты Абрис®С-Т для изоляции линейной части трубопроводов и резервуаров. Вариант 2 Рис. 2 1 стальная поверхность (зачищенная); 2 грунтовка (праймер); 3 мастично полимерный слой в составе ленты Абрис ®С Т ЛТ; 4 полимерная защитная пленка в составе ленты Абрис®С Т ЛТ; 5 нахлест не менее 50% от ширины ленты Абрис®С Т ЛТ.

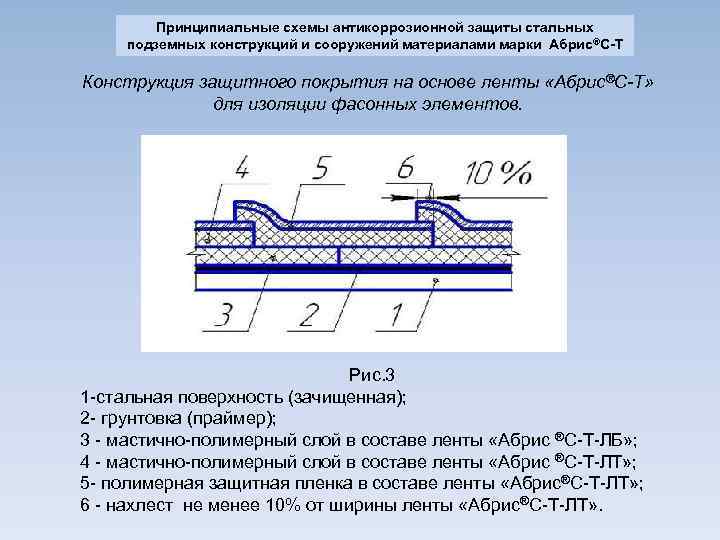

Принципиальные схемы антикоррозионной защиты стальных подземных конструкций и сооружений материалами марки Абрис ®С-Т Конструкция защитного покрытия на основе ленты «Абрис®С-Т» для изоляции фасонных элементов. Рис. 3 1 стальная поверхность (зачищенная); 2 грунтовка (праймер); 3 мастично полимерный слой в составе ленты «Абрис ®С Т ЛБ» ; 4 мастично полимерный слой в составе ленты «Абрис ®С Т ЛТ» ; 5 полимерная защитная пленка в составе ленты «Абрис®С Т ЛТ» ; 6 нахлест не менее 10% от ширины ленты «Абрис®С Т ЛТ» .

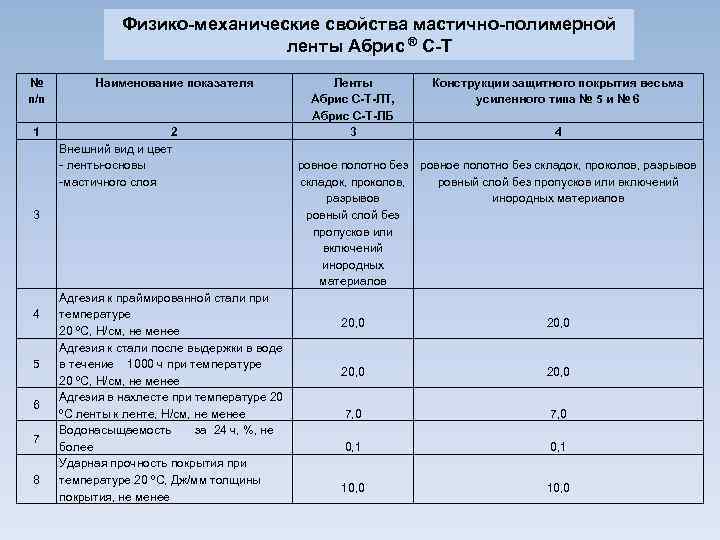

Физико-механические свойства мастично-полимерной ленты Абрис ® С-Т № п/п 1 Наименование показателя 2 Внешний вид и цвет ленты основы мастичного слоя 3 4 5 6 7 8 Адгезия к праймированной стали при температуре 20 ºС, Н/см, не менее Адгезия к стали после выдержки в воде в течение 1000 ч при температуре 20 ºС, Н/см, не менее Адгезия в нахлесте при температуре 20 ºС ленты к ленте, Н/см, не менее Водонасыщаемость за 24 ч, %, не более Ударная прочность покрытия при температуре 20 ºС, Дж/мм толщины покрытия, не менее Ленты Абрис С-Т-ЛТ, Абрис С-Т-ЛБ 3 Конструкции защитного покрытия весьма усиленного типа № 5 и № 6 4 ровное полотно без складок, проколов, разрывов складок, проколов, ровный слой без пропусков или включений разрывов инородных материалов ровный слой без пропусков или включений инородных материалов 20, 0 7, 0 0, 1 10, 0

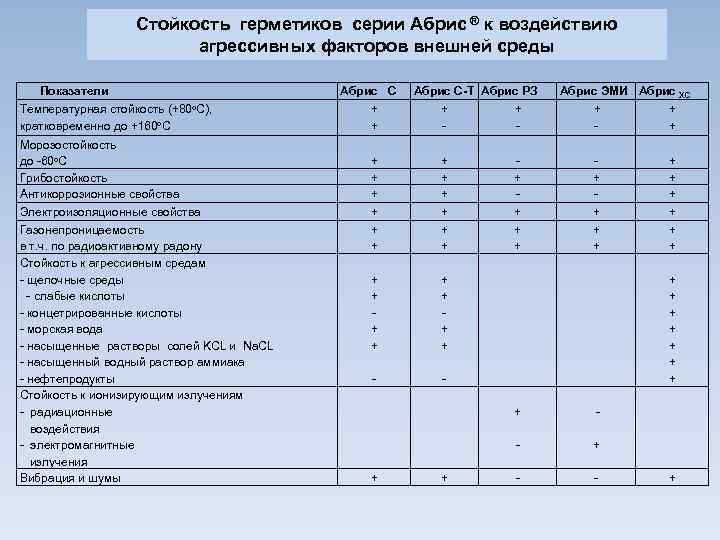

Стойкость герметиков серии Абрис ® к воздействию агрессивных факторов внешней среды Показатели Температурная стойкость (+80 о. С), кратковременно до +160 о. С Морозостойкость до 60 о. С Грибостойкость Антикоррозионные свойства Электроизоляционные свойства Газонепроницаемость в т. ч. по радиоактивному радону Стойкость к агрессивным средам щелочные среды слабые кислоты концетрированные кислоты морская вода насыщенные растворы солей KCL и Na. CL насыщенный водный раствор аммиака нефтепродукты Стойкость к ионизирующим излучениям радиационные воздействия электромагнитные излучения Вибрация и шумы Абрис С + + Абрис С-Т Абрис РЗ + + + + + + + + + + + Абрис ЭМИ Абрис ХС + + + + + + + +

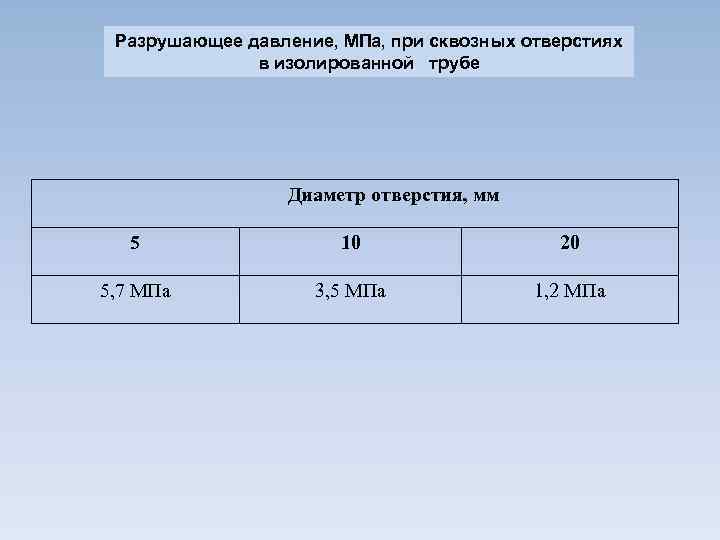

Разрушающее давление, МПа, при сквозных отверстиях в изолированной трубе Диаметр отверстия, мм 5 10 20 5, 7 МПа 3, 5 МПа 1, 2 МПа

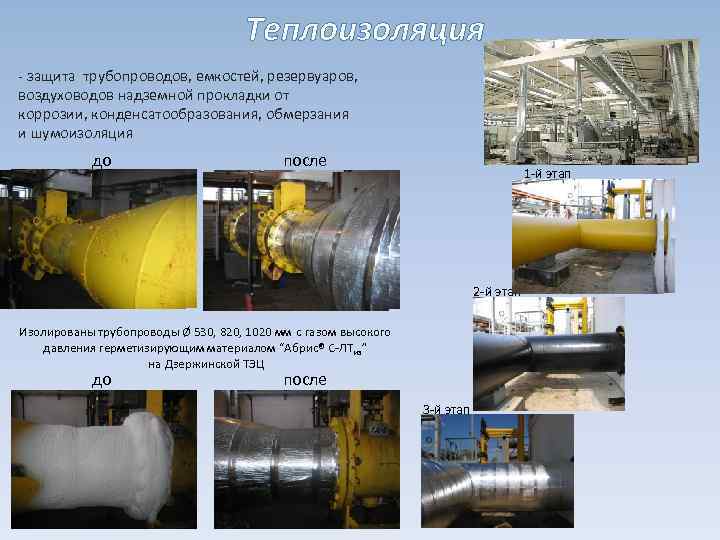

Теплоизоляция - защита трубопроводов, емкостей, резервуаров, воздуховодов надземной прокладки от коррозии, конденсатообразования, обмерзания и шумоизоляция до после 1 -й этап 2 -й этап Изолированы трубопроводы Ø 530, 820, 1020 мм с газом высокого давления герметизирующим материалом “Абрис® С-ЛТ из” на Дзержинской ТЭЦ до после 3 -й этап

Герметизация в условиях воздействия агрессивных химических сред Герметизация строительных конструкций, производственных помещений и технологического оборудования от вредных воздействий агрессивных химических сред. Свойства герметика Абрис®хс Наименование показателя 1. Цвет Абрис® хс По требованию заказчика (базовые: белый, серый, черный) стойкий при температуре стойкий от – 28 о. С до +18 о. С стойкий 2. 10% раствор HCl 3. 20% раствор HNO 3 4. 30% раствор Na. OH 5. Воздушные среды с Na. OH, ДХЭ, ЭХГ, NH 3, стойкий Cl 2 6. Морская вода стойкий 7. Условный срок 20 годности, лет при температуре + 20 о. С

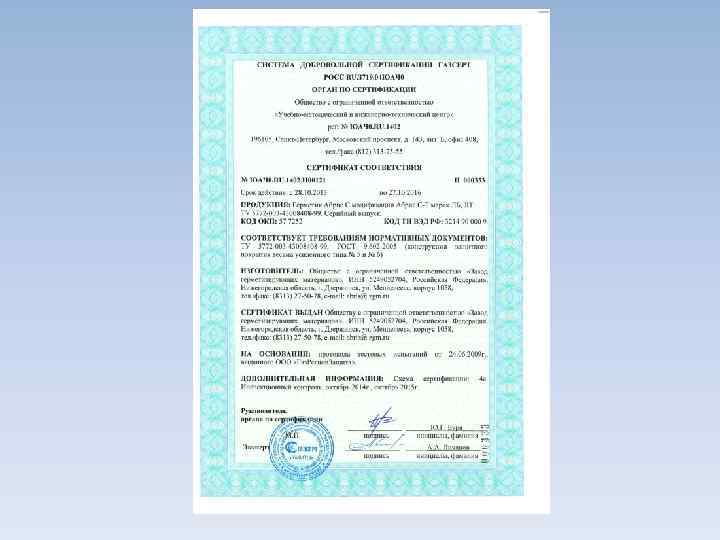

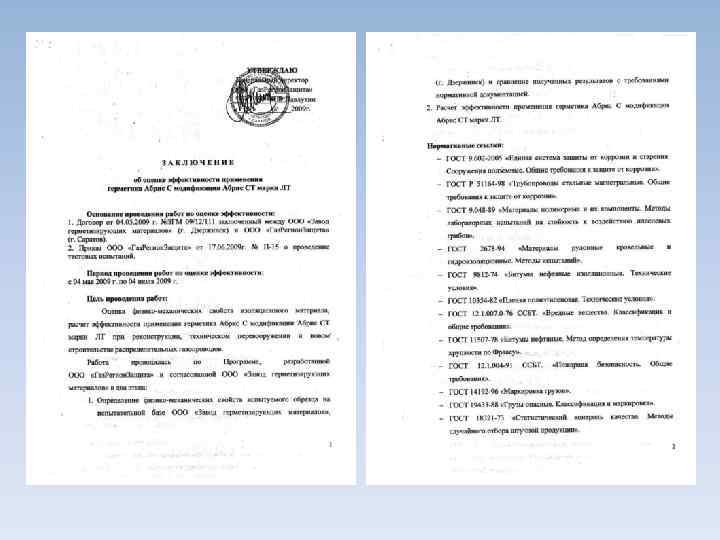

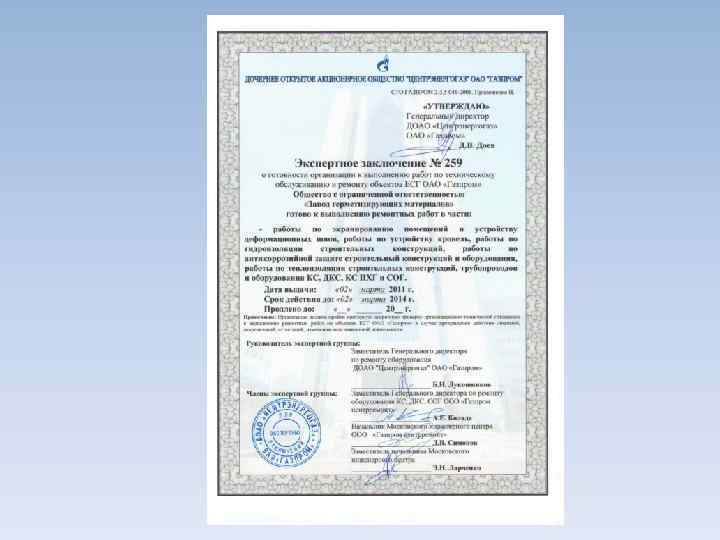

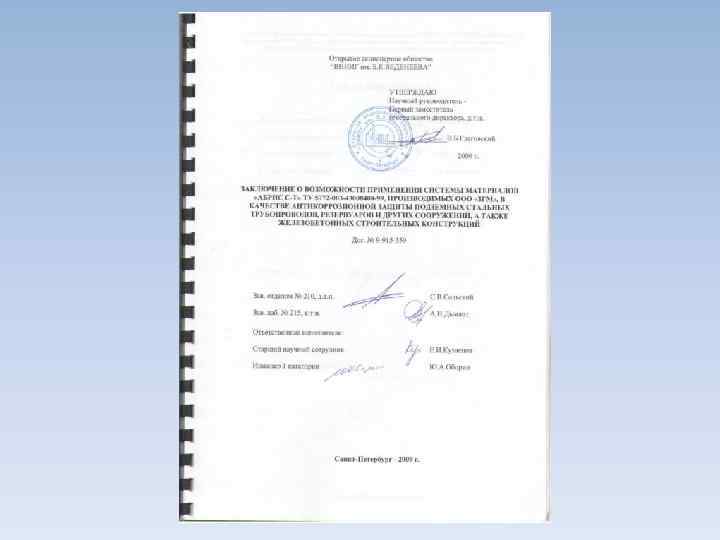

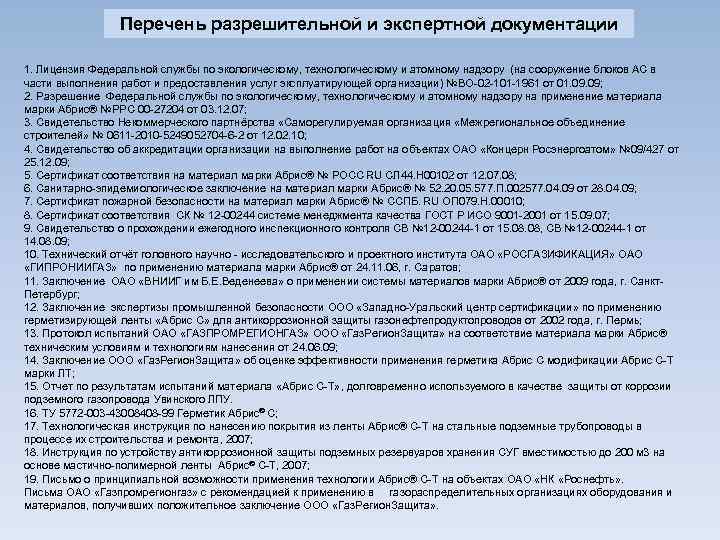

Перечень разрешительной и экспертной документации 1. Лицензия Федеральной службы по экологическому, технологическому и атомному надзору (на сооружение блоков АС в части выполнения работ и предоставления услуг эксплуатирующей организации) №ВО 02 101 1961 от 01. 09; 2. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору на применение материала марки Абрис® №РРС 00 27204 от 03. 12. 07; 3. Свидетельство Некоммерческого партнёрства «Саморегулируемая организация «Межрегиональное объединение строителей» № 0611 2010 5249052704 6 2 от 12. 02. 10; 4. Свидетельство об аккредитации организации на выполнение работ на объектах ОАО «Концерн Росэнергоатом» № 09/427 от 25. 12. 09; 5. Сертификат соответствия на материал марки Абрис® № РОСС RU СЛ 44. Н 00102 от 12. 07. 08; 6. Санитарно эпидемиологическое заключение на материал марки Абрис® № 52. 20. 05. 577. П. 002577. 04. 09 от 28. 04. 09; 7. Сертификат пожарной безопасности на материал марки Абрис® № ССПБ. RU ОП 079. Н. 00010; 8. Сертификат соответствия СК № 12 00244 системе менеджмента качества ГОСТ Р ИСО 9001 2001 от 15. 09. 07; 9. Свидетельство о прохождении ежегодного инспекционного контроля СВ № 12 00244 1 от 15. 08, СВ № 12 00244 1 от 14. 08. 09; 10. Технический отчёт головного научно исследовательского и проектного института ОАО «РОСГАЗИФИКАЦИЯ» ОАО «ГИПРОНИИГАЗ» по применению материала марки Абрис® от 24. 11. 06, г. Саратов; 11. Заключение ОАО «ВНИИГ им Б. Е. Веденеева» о применении системы материалов марки Абрис® от 2009 года, г. Санкт Петербург; 12. Заключение экспертизы промышленной безопасности ООО «Западно Уральский центр сертификации» по применению герметизирующей ленты «Абрис С» для антикоррозионной защиты газонефтепродуктопроводов от 2002 года, г. Пермь; 13. Протокол испытаний ОАО «ГАЗПРОМРЕГИОНГАЗ» ООО «Газ. Регион. Защита» на соответствие материала марки Абрис® техническим условиям и технологиям нанесения от 24. 06. 09; 14. Заключение ООО «Газ. Регион. Защита» об оценке эффективности применения герметика Абрис С модификации Абрис С Т марки ЛТ; 15. Отчет по результатам испытаний материала «Абрис С Т» , долговременно используемого в качестве защиты от коррозии подземного газопровода Увинского ЛПУ. 16. ТУ 5772 003 43008408 99 Герметик Абрис® С; 17. Технологическая инструкция по нанесению покрытия из ленты Абрис® С Т на стальные подземные трубопроводы в процессе их строительства и ремонта, 2007; 18. Инструкция по устройству антикоррозионной защиты подземных резервуаров хранения СУГ вместимостью до 200 м 3 на основе мастично полимерной ленты Абрис® С Т, 2007; 19. Письмо о принципиальной возможности применения технологии Абрис® С Т на объектах ОАО «НК «Роснефть» . Письма ОАО «Газпромрегионгаз» с рекомендацией к применению в газораспределительных организациях оборудования и материалов, получивших положительное заключение ООО «Газ. Регион. Защита» .

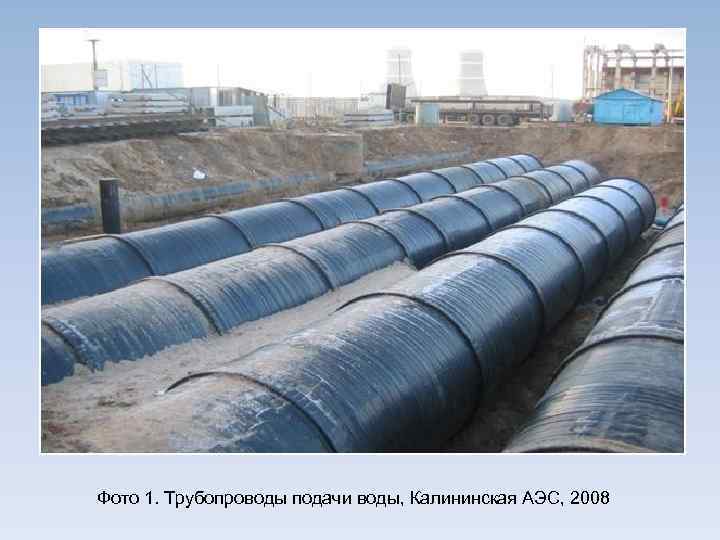

Фото 1. Трубопроводы подачи воды, Калининская АЭС, 2008

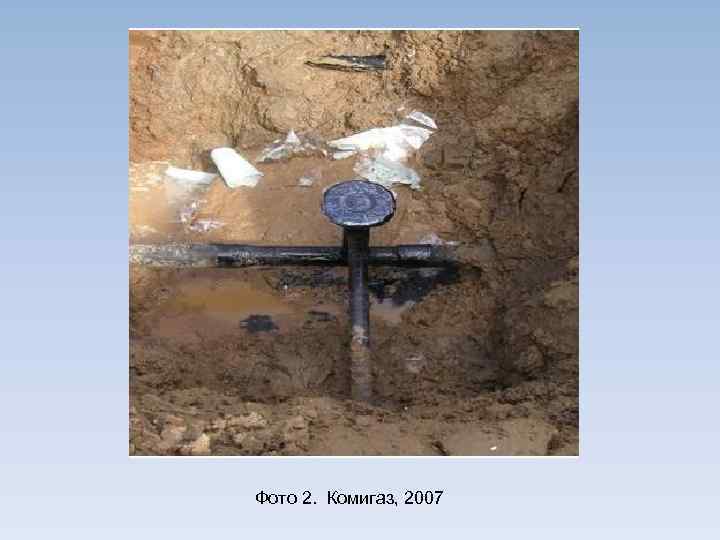

Фото 2. Комигаз, 2007

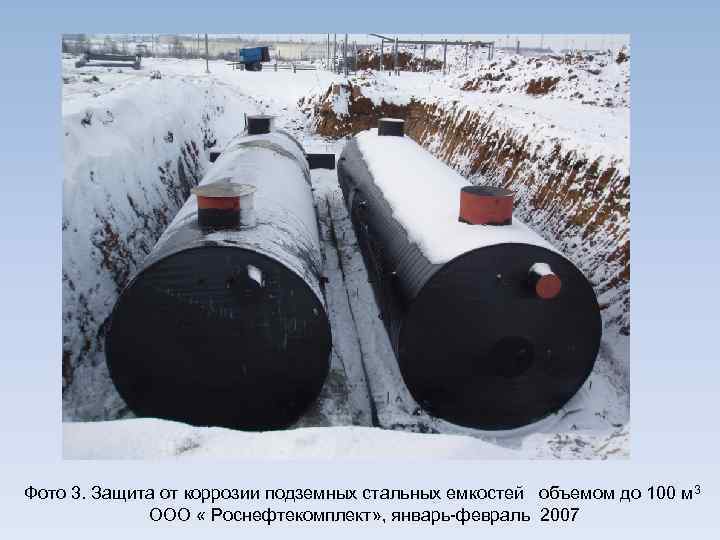

Фото 3. Защита от коррозии подземных стальных емкостей объемом до 100 м 3 ООО « Роснефтекомплект» , январь февраль 2007

Защита поверхности трубопровода от конденсата, обмерзания, коррозии и шума до после Изолированы трубопроводы Ø 530, 820, 1020 мм с газом высокого давления герметизирующим материалом “Абрис® С ЛТиз” Работа выполнена на Дзержинской ТЭЦ
