Завод белёной целлюлозы: энергокомплекс Завод белёной целлюлозы: энергокомплекс

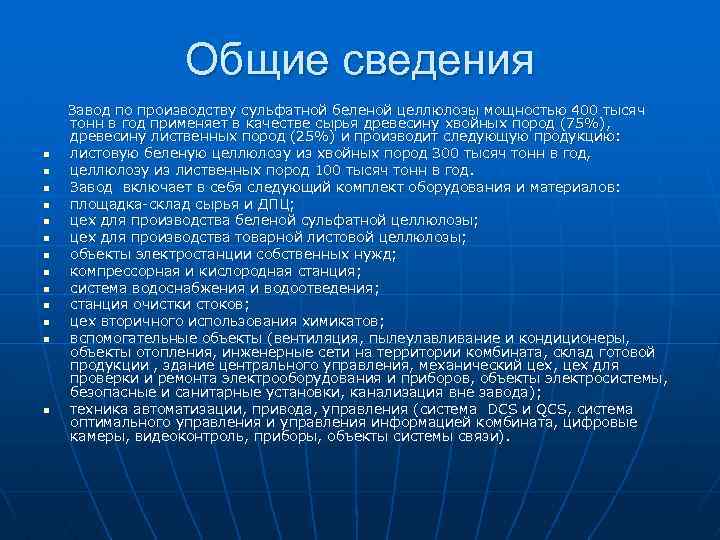

Общие сведения Завод по производству сульфатной беленой целлюлозы мощностью 400 тысяч тонн в год Общие сведения Завод по производству сульфатной беленой целлюлозы мощностью 400 тысяч тонн в год применяет в качестве сырья древесину хвойных пород (75%), древесину лиственных пород (25%) и производит следующую продукцию: n листовую беленую целлюлозу из хвойных пород 300 тысяч тонн в год, n целлюлозу из лиственных пород 100 тысяч тонн в год. n Завод включает в себя следующий комплект оборудования и материалов: n площадка-склад сырья и ДПЦ; n цех для производства беленой сульфатной целлюлозы; n цех для производства товарной листовой целлюлозы; n объекты электростанции собственных нужд; n компрессорная и кислородная станция; n система водоснабжения и водоотведения; n станция очистки стоков; n цех вторичного использования химикатов; n вспомогательные объекты (вентиляция, пылеулавливание и кондиционеры, объекты отопления, инженерные сети на территории комбината, склад готовой продукции , здание центрального управления, механический цех, цех для проверки и ремонта электрооборудования и приборов, объекты электросистемы, безопасные и санитарные установки, канализация вне завода); n техника автоматизации, привода, управления (система DCS и QCS, система оптимального управления информацией комбината, цифровые камеры, видеоконтроль, приборы, объекты системы связи).

Общий вид сульфатного завода Общий вид сульфатного завода

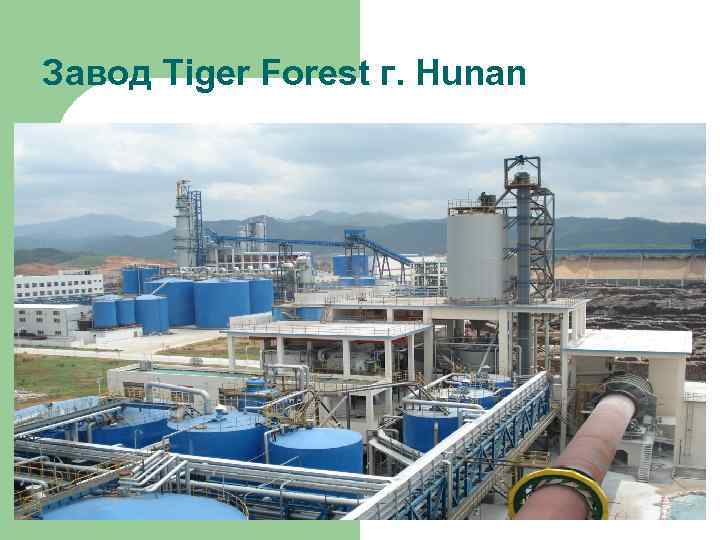

Завод Tiger Forest г. Hunan Завод Tiger Forest г. Hunan

Завод Tiger Forest, центральный пульт управления Завод Tiger Forest, центральный пульт управления

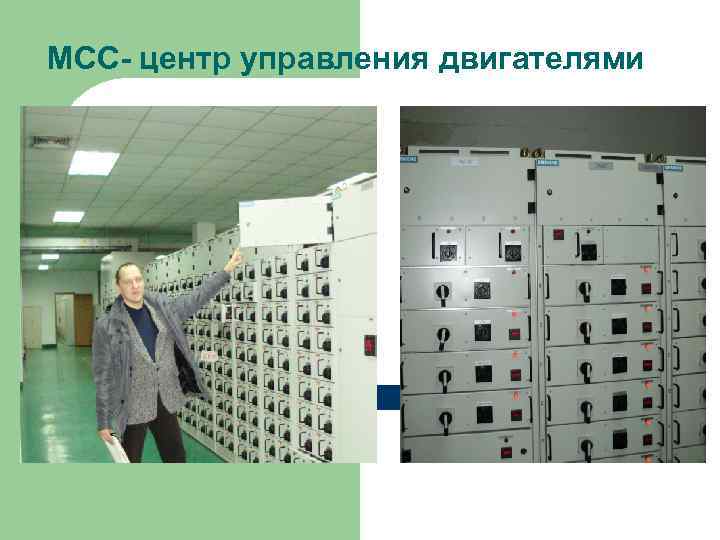

МСС- центр управления двигателями МСС- центр управления двигателями

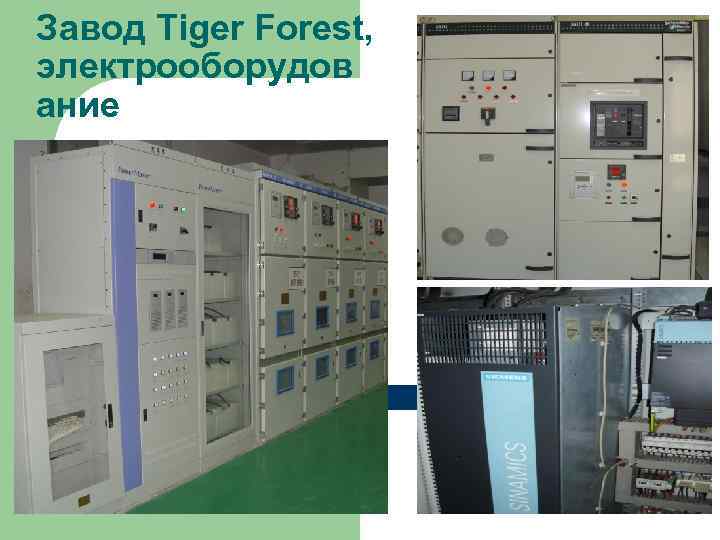

Завод Tiger Forest, электрооборудов ание Завод Tiger Forest, электрооборудов ание

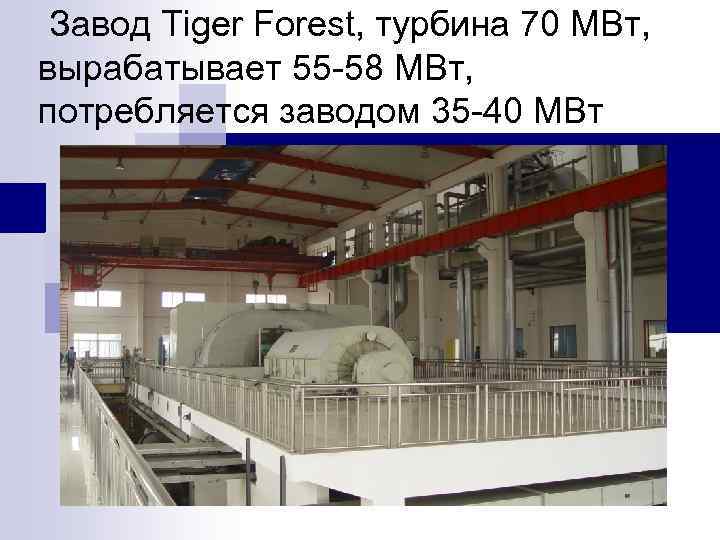

Завод Tiger Forest, турбина 70 МВт, вырабатывает 55 -58 МВт, потребляется заводом 35 -40 Завод Tiger Forest, турбина 70 МВт, вырабатывает 55 -58 МВт, потребляется заводом 35 -40 МВт

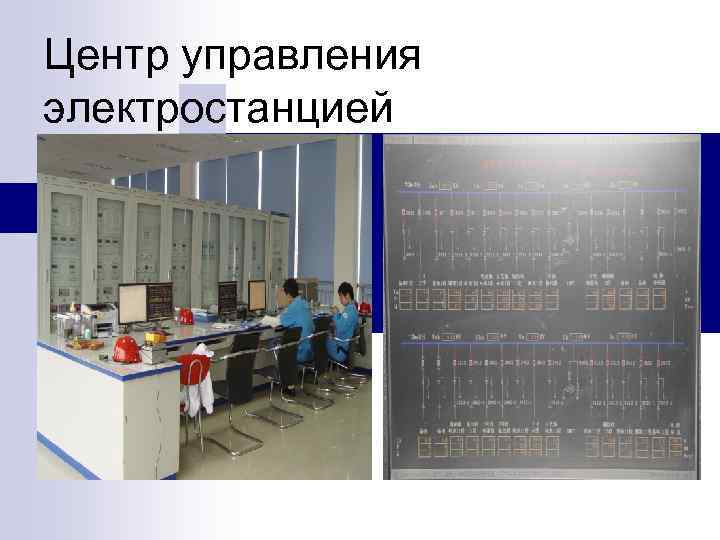

Центр управления электростанцией Центр управления электростанцией

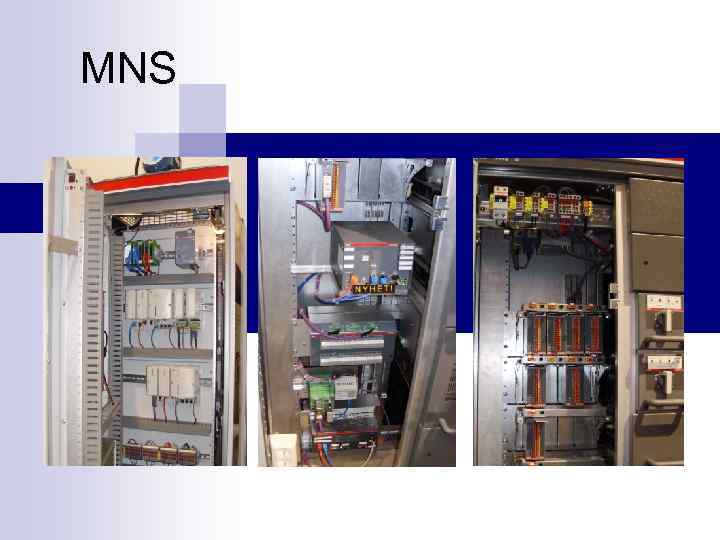

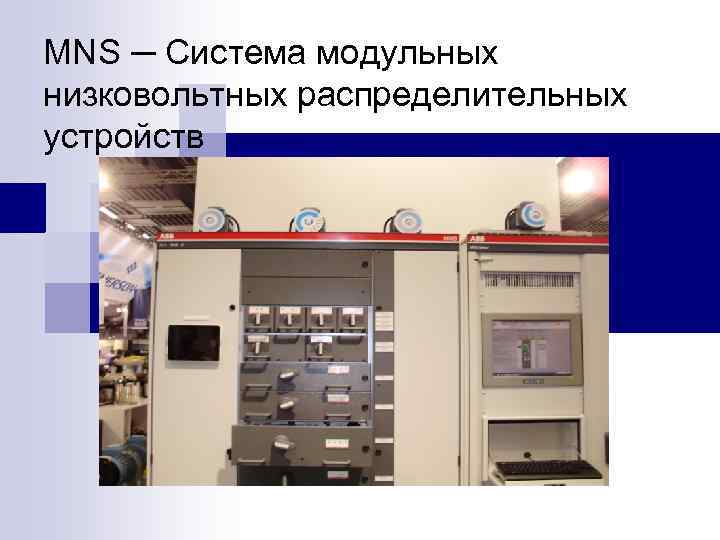

MNS ─ Система модульных низковольтных распределительных устройств MNS ─ Система модульных низковольтных распределительных устройств

MNS MNS

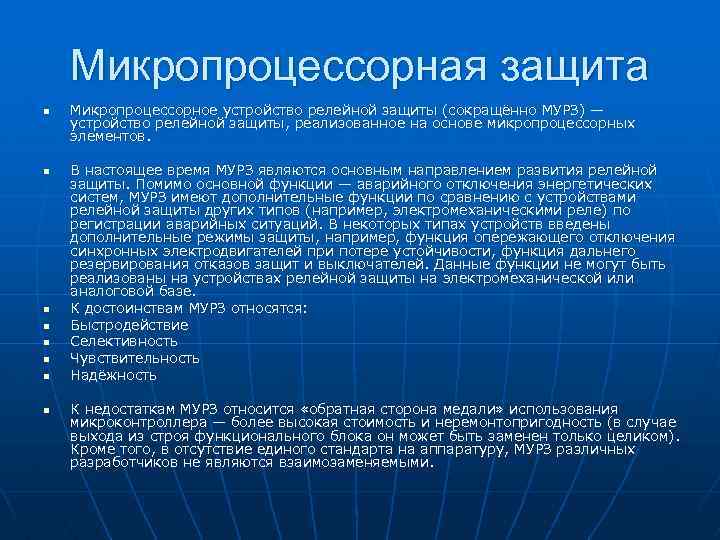

Микропроцессорная защита n n n n Микропроцессорное устройство релейной защиты (сокращённо МУРЗ) — устройство Микропроцессорная защита n n n n Микропроцессорное устройство релейной защиты (сокращённо МУРЗ) — устройство релейной защиты, реализованное на основе микропроцессорных элементов. В настоящее время МУРЗ являются основным направлением развития релейной защиты. Помимо основной функции — аварийного отключения энергетических систем, МУРЗ имеют дополнительные функции по сравнению с устройствами релейной защиты других типов (например, электромеханическими реле) по регистрации аварийных ситуаций. В некоторых типах устройств введены дополнительные режимы защиты, например, функция опережающего отключения синхронных электродвигателей при потере устойчивости, функция дальнего резервирования отказов защит и выключателей. Данные функции не могут быть реализованы на устройствах релейной защиты на электромеханической или аналоговой базе. К достоинствам МУРЗ относятся: Быстродействие Селективность Чувствительность Надёжность К недостаткам МУРЗ относится «обратная сторона медали» использования микроконтроллера — более высокая стоимость и неремонтопригодность (в случае выхода из строя функционального блока он может быть заменен только целиком). Кроме того, в отсутствие единого стандарта на аппаратуру, МУРЗ различных разработчиков не являются взаимозаменяемыми.

Микропроцессорная защита Микропроцессорная защита

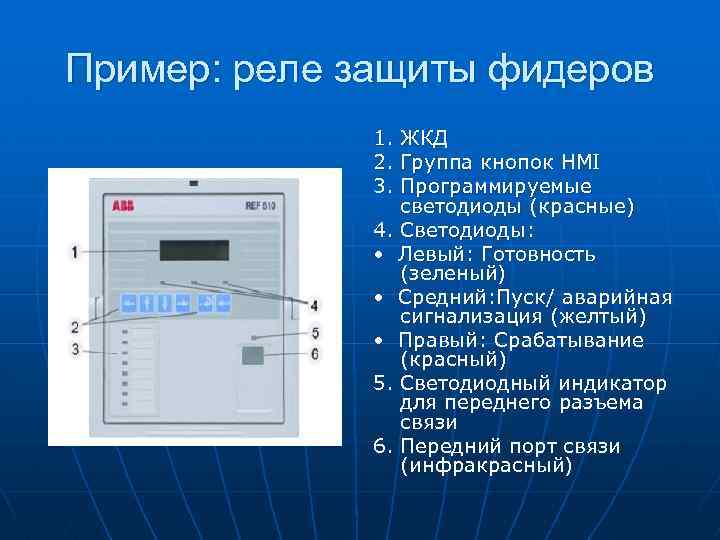

Пример: реле защиты фидеров 1. ЖКД 2. Группа кнопок HMI 3. Программируемые светодиоды (красные) Пример: реле защиты фидеров 1. ЖКД 2. Группа кнопок HMI 3. Программируемые светодиоды (красные) 4. Светодиоды: • Левый: Готовность (зеленый) • Средний: Пуск/ аварийная сигнализация (желтый) • Правый: Срабатывание (красный) 5. Светодиодный индикатор для переднего разъема связи 6. Передний порт связи (инфракрасный)
