Застосування сили Лоренца Підготували Карпюк Іван, Мартинюк Вітьок.

Застосування сили Лоренца Підготували Карпюк Іван, Мартинюк Вітьок.

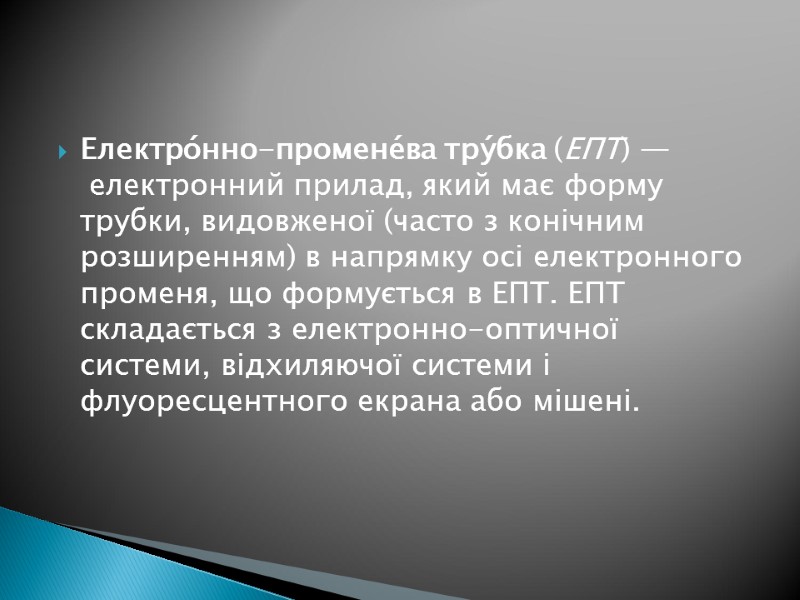

Електро́нно-промене́ва тру́бка (ЕПТ) — електронний прилад, який має форму трубки, видовженої (часто з конічним розширенням) в напрямку осі електронного променя, що формується в ЕПТ. ЕПТ складається з електронно-оптичної системи, відхиляючої системи і флуоресцентного екрана або мішені.

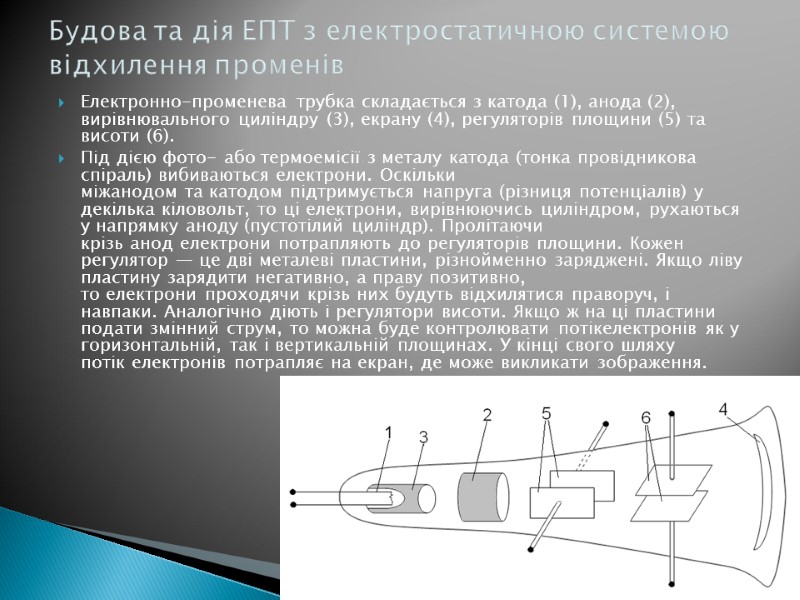

Будова та дія ЕПТ з електростатичною системою відхилення променів Електронно-променева трубка складається з катода (1), анода (2), вирівнювального циліндру (3), екрану (4), регуляторів площини (5) та висоти (6). Під дією фото- або термоемісії з металу катода (тонка провідникова спіраль) вибиваються електрони. Оскільки міжанодом та катодом підтримується напруга (різниця потенціалів) у декілька кіловольт, то ці електрони, вирівнюючись циліндром, рухаються у напрямку аноду (пустотілий циліндр). Пролітаючи крізь анод електрони потрапляють до регуляторів площини. Кожен регулятор — це дві металеві пластини, різнойменно заряджені. Якщо ліву пластину зарядити негативно, а праву позитивно, то електрони проходячи крізь них будуть відхилятися праворуч, і навпаки. Аналогічно діють і регулятори висоти. Якщо ж на ці пластини подати змінний струм, то можна буде контролювати потікелектронів як у горизонтальній, так і вертикальній площинах. У кінці свого шляху потік електронів потрапляє на екран, де може викликати зображення.

Циклотрон 1939 року Циклотрон - циклічний прискорювач важких заряджених частинок. Циклотрон дозволяє прискорювати йони без застосування джерел високої напруги за рахунок багатократного попадання частинок в область прискорення. Історія Перший циклотрон сконструював у 1929 році Ернест Лоуренс в Університеті Берклі, Каліфорнія, за що в 1939 році був нагороджений Нобелівською премією з фізики.

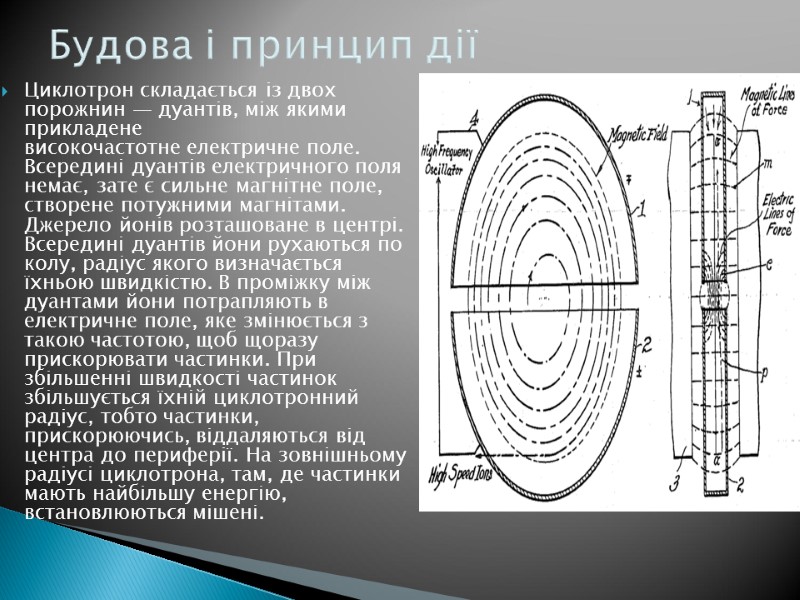

Будова і принцип дії Циклотрон складається із двох порожнин — дуантів, між якими прикладене високочастотне електричне поле. Всередині дуантів електричного поля немає, зате є сильне магнітне поле, створене потужними магнітами. Джерело йонів розташоване в центрі. Всередині дуантів йони рухаються по колу, радіус якого визначається їхньою швидкістю. В проміжку між дуантами йони потрапляють в електричне поле, яке змінюється з такою частотою, щоб щоразу прискорювати частинки. При збільшенні швидкості частинок збільшується їхній циклотронний радіус, тобто частинки, прискорюючись, віддаляються від центра до периферії. На зовнішньому радіусі циклотрона, там, де частинки мають найбільшу енергію, встановлюються мішені.

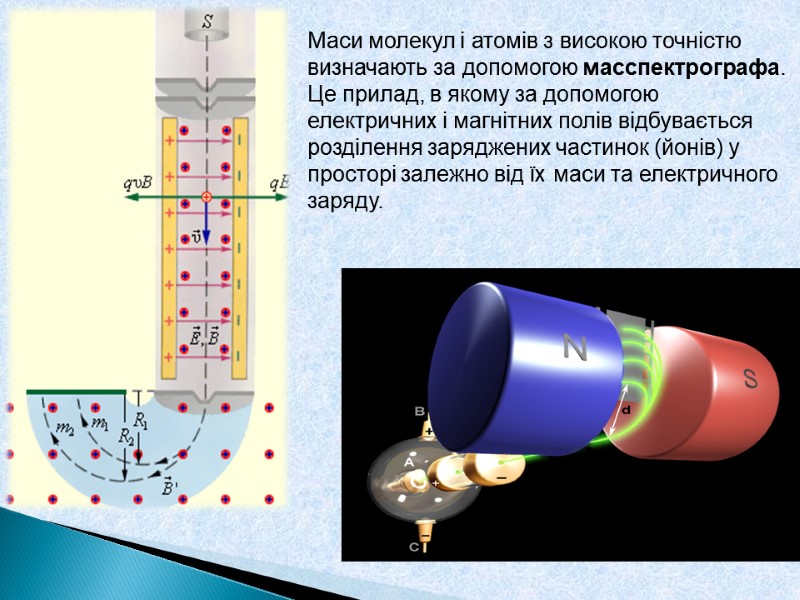

Маси молекул і атомів з високою точністю визначають за допомогою масспектрографа. Це прилад, в якому за допомогою електричних і магнітних полів відбувається розділення заряджених частинок (йонів) у просторі залежно від їх маси та електричного заряду.

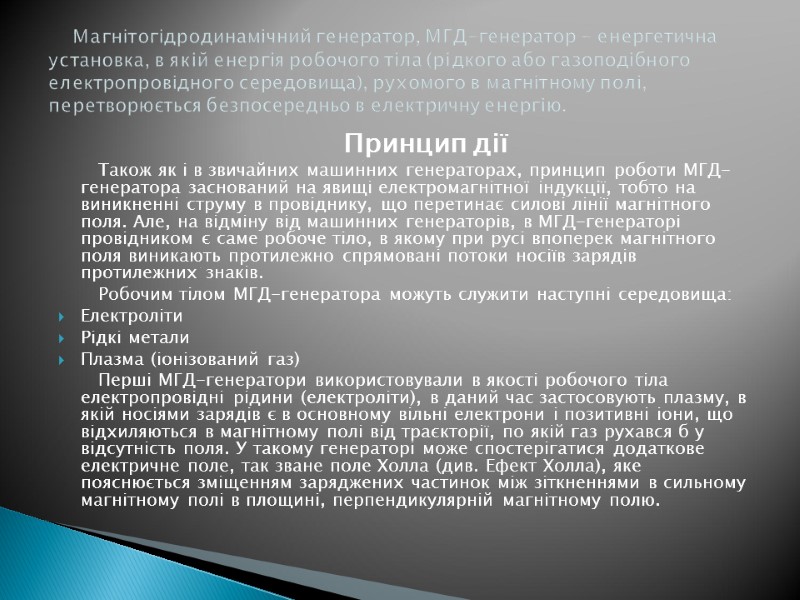

Магнітогідродинамічний генератор, МГД-генератор - енергетична установка, в якій енергія робочого тіла (рідкого або газоподібного електропровідного середовища), рухомого в магнітному полі, перетворюється безпосередньо в електричну енергію. Принцип дії Також як і в звичайних машинних генераторах, принцип роботи МГД-генератора заснований на явищі електромагнітної індукції, тобто на виникненні струму в провіднику, що перетинає силові лінії магнітного поля. Але, на відміну від машинних генераторів, в МГД-генераторі провідником є ​​саме робоче тіло, в якому при русі впоперек магнітного поля виникають протилежно спрямовані потоки носіїв зарядів протилежних знаків. Робочим тілом МГД-генератора можуть служити наступні середовища: Електроліти Рідкі метали Плазма (іонізований газ) Перші МГД-генератори використовували в якості робочого тіла електропровідні рідини (електроліти), в даний час застосовують плазму, в якій носіями зарядів є в основному вільні електрони і позитивні іони, що відхиляються в магнітному полі від траєкторії, по якій газ рухався б у відсутність поля. У такому генераторі може спостерігатися додаткове електричне поле, так зване поле Холла (див. Ефект Холла), яке пояснюється зміщенням заряджених частинок між зіткненнями в сильному магнітному полі в площині, перпендикулярній магнітному полю.

Пристрій МГД-генератор складається з каналу, по якому рухається робоче тіло (зазвичай плазма), системи магнітів для створення магнітного поля і електродів, що відводять отриману енергію. В якості магнітів можуть бути використані електромагніти або постійні магніти, а також інші джерела магнітного поля. Для створення електропровідності газу, його необхідно нагріти до температури термічної іонізації (близько 10000 К). Для роботи при менших температурах газ збагачують парами лужних металів, що дозволяє знизити температуру суміші до 2200-2700 К. На відміну від МГД-генератора з рідким робочим тілом, де генерування електроенергії йде лише за рахунок перетворення частини кінетичної або потенційної енергії потоку при постійній температурі, в МГД-генераторах з газовим робочим тілом принципово можливі три режими: Із збереженням температури і зменшенням кінетичної енергії; Із збереженням кінетичної енергії і зменшенням температури; Зі зниженням і температури, і кінетичної енергії.
