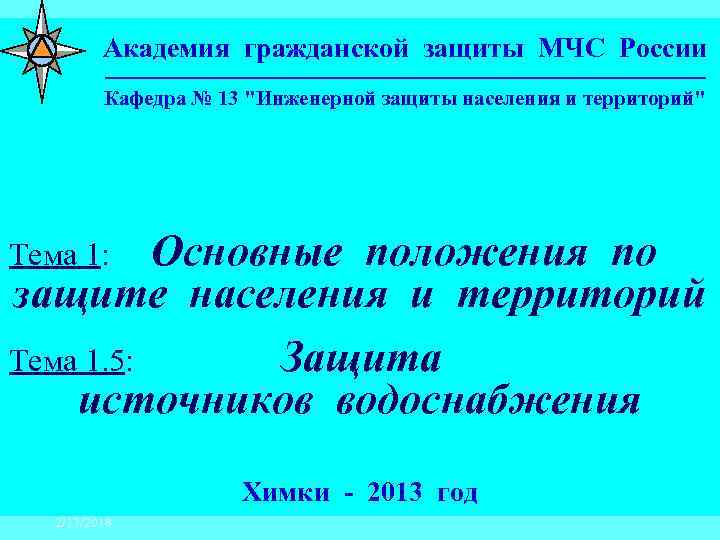

Заставка лекции для ИР Академия гражданской защиты МЧС России ________________________ Кафедра № 13 "Инженерной защиты населения и территорий" Основные положения по защите населения и территорий Тема 1. 5: Защита источников водоснабжения Тема 1: Химки - 2013 год 2/17/2018

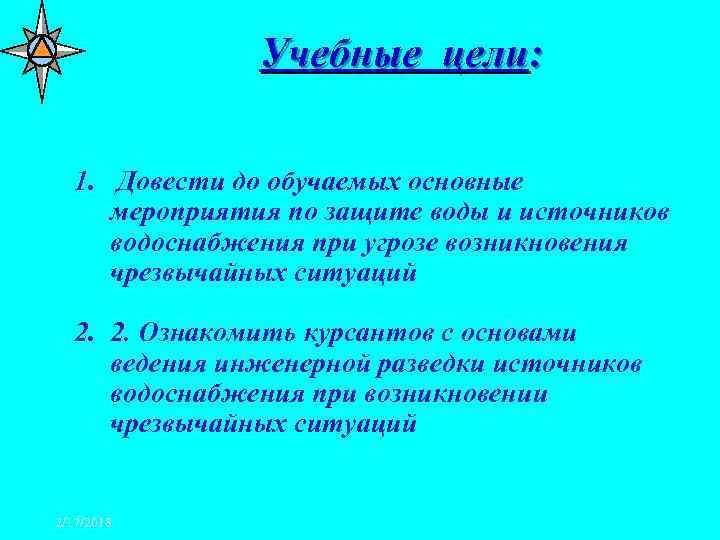

Учебные цели: 1. Довести до обучаемых основные мероприятия по защите воды и источников водоснабжения при угрозе возникновения чрезвычайных ситуаций 2. 2. Ознакомить курсантов с основами ведения инженерной разведки источников водоснабжения при возникновении чрезвычайных ситуаций 2/17/2018

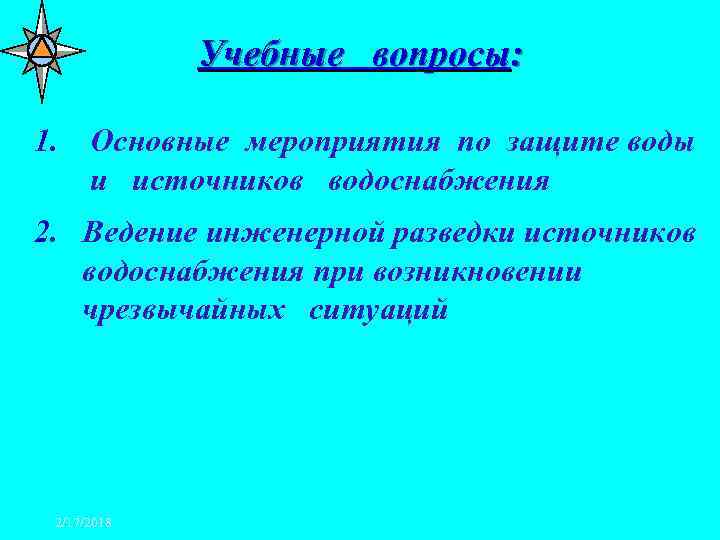

Учебные вопросы: 1. Основные мероприятия по защите воды и источников водоснабжения 2. Ведение инженерной разведки источников водоснабжения при возникновении чрезвычайных ситуаций 2/17/2018

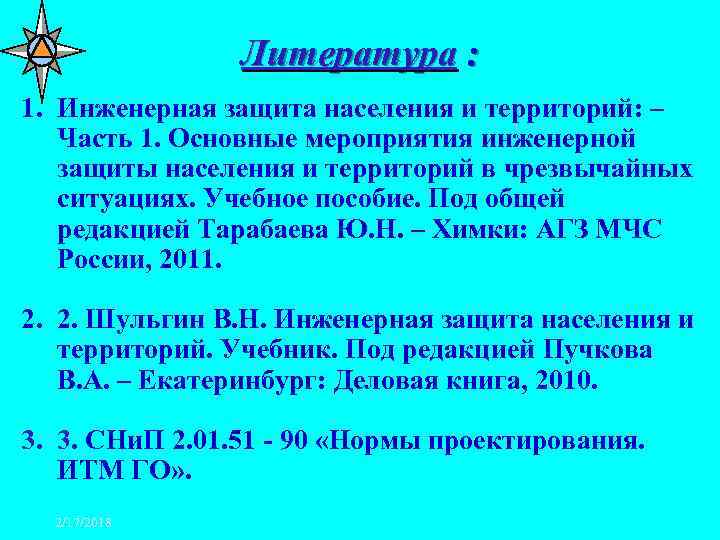

Литература : 1. Инженерная защита населения и территорий: – Часть 1. Основные мероприятия инженерной защиты населения и территорий в чрезвычайных ситуациях. Учебное пособие. Под общей редакцией Тарабаева Ю. Н. – Химки: АГЗ МЧС России, 2011. 2. 2. Шульгин В. Н. Инженерная защита населения и территорий. Учебник. Под редакцией Пучкова В. А. – Екатеринбург: Деловая книга, 2010. 3. 3. СНи. П 2. 01. 51 - 90 «Нормы проектирования. ИТМ ГО» . 2/17/2018

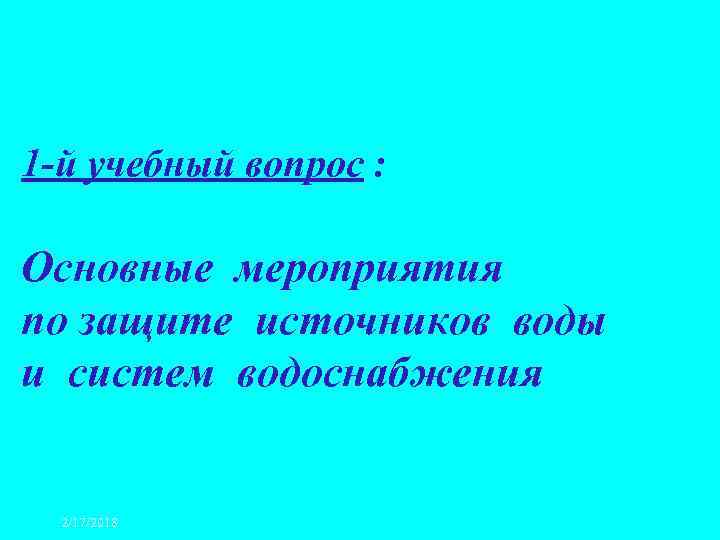

1 -й учебный вопрос : Основные мероприятия по защите источников воды и систем водоснабжения 2/17/2018

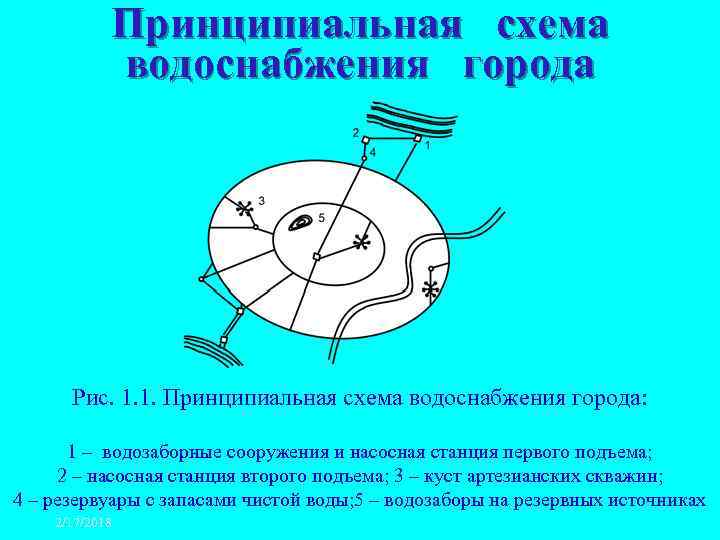

Принципиальная схема водоснабжения города Рис. 1. 1. Принципиальная схема водоснабжения города: 1 – водозаборные сооружения и насосная станция первого подъема; 2 – насосная станция второго подъема; 3 – куст артезианских скважин; 4 – резервуары с запасами чистой воды; 5 – водозаборы на резервных источниках 2/17/2018

Схема водоснабжения на открытом водоисточнике Рис. 1. 2. Схема водоснабжения города из открытого водоисточника: 1 – головные водозаборные сооружения; 2 – насосная станция первого подъема; 3 – очистные сооружения (а – смесительная камера воды и коагулянта; б – камера реакции; в – отстойники; г – фильтры; д – хлораторная); 4 – резервуары чистой воды; 5 – насосная станция второго подъема; 6 – водонапорная башня; 7 – водопроводная сеть 2/17/2018

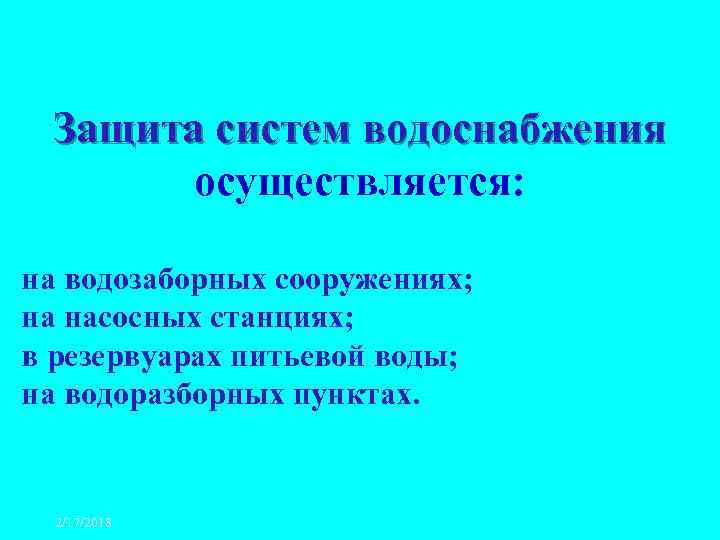

Защита систем водоснабжения осуществляется: на водозаборных сооружениях; на насосных станциях; в резервуарах питьевой воды; на водоразборных пунктах. 2/17/2018

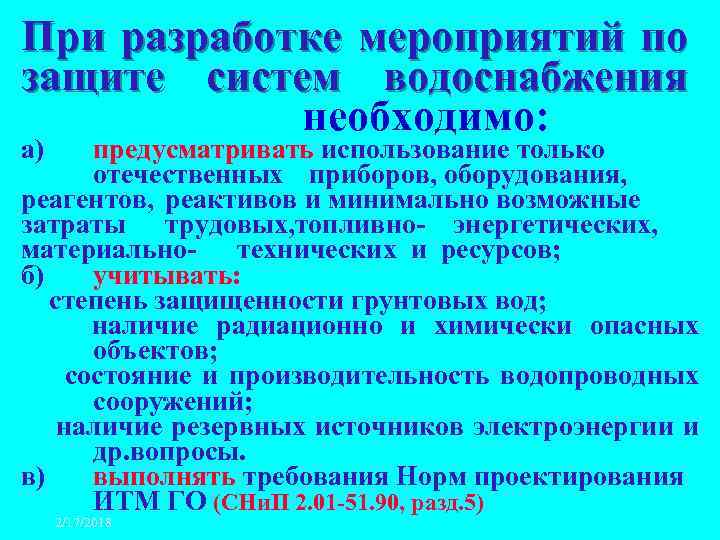

При разработке мероприятий по защите систем водоснабжения необходимо: а) предусматривать использование только отечественных приборов, оборудования, реагентов, реактивов и минимально возможные затраты трудовых, топливно- энергетических, материально- технических и ресурсов; б) учитывать: степень защищенности грунтовых вод; наличие радиационно и химически опасных объектов; состояние и производительность водопроводных сооружений; наличие резервных источников электроэнергии и др. вопросы. в) выполнять требования Норм проектирования ИТМ ГО (СНи. П 2. 01 -51. 90, разд. 5) 2/17/2018

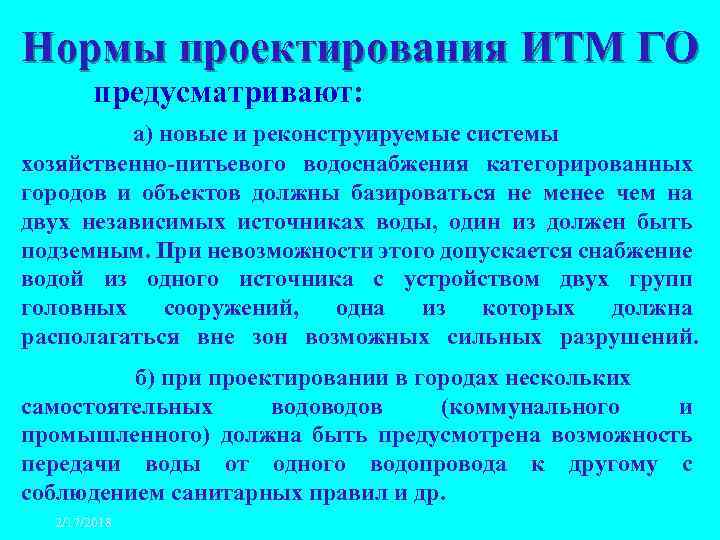

Нормы проектирования ИТМ ГО предусматривают: а) новые и реконструируемые системы хозяйственно-питьевого водоснабжения категорированных городов и объектов должны базироваться не менее чем на двух независимых источниках воды, один из должен быть подземным. При невозможности этого допускается снабжение водой из одного источника с устройством двух групп головных сооружений, одна из которых должна располагаться вне зон возможных сильных разрушений. б) при проектировании в городах нескольких самостоятельных водов (коммунального и промышленного) должна быть предусмотрена возможность передачи воды от одного водопровода к другому с соблюдением санитарных правил и др. 2/17/2018

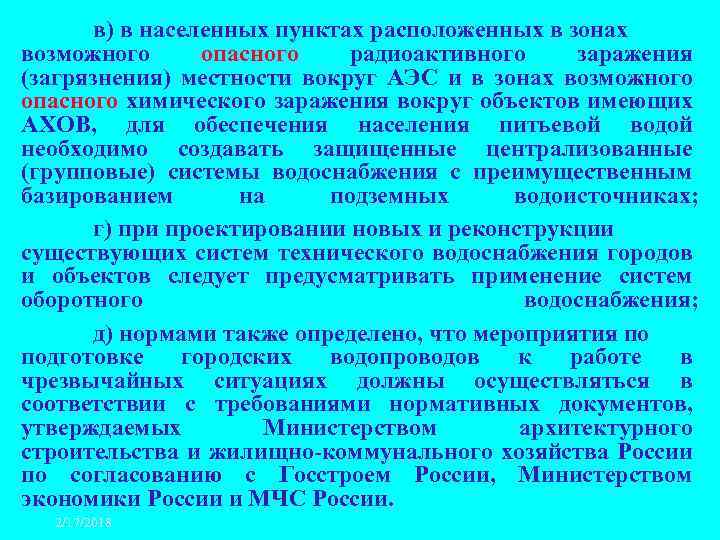

в) в населенных пунктах расположенных в зонах возможного опасного радиоактивного заражения (загрязнения) местности вокруг АЭС и в зонах возможного опасного химического заражения вокруг объектов имеющих АХОВ, для обеспечения населения питьевой водой необходимо создавать защищенные централизованные (групповые) системы водоснабжения с преимущественным базированием на подземных водоисточниках; г) при проектировании новых и реконструкции существующих систем технического водоснабжения городов и объектов следует предусматривать применение систем оборотного водоснабжения; д) нормами также определено, что мероприятия по подготовке городских водопроводов к работе в чрезвычайных ситуациях должны осуществляться в соответствии с требованиями нормативных документов, утверждаемых Министерством архитектурного строительства и жилищно-коммунального хозяйства России по согласованию с Госстроем России, Министерством экономики России и МЧС России. 2/17/2018

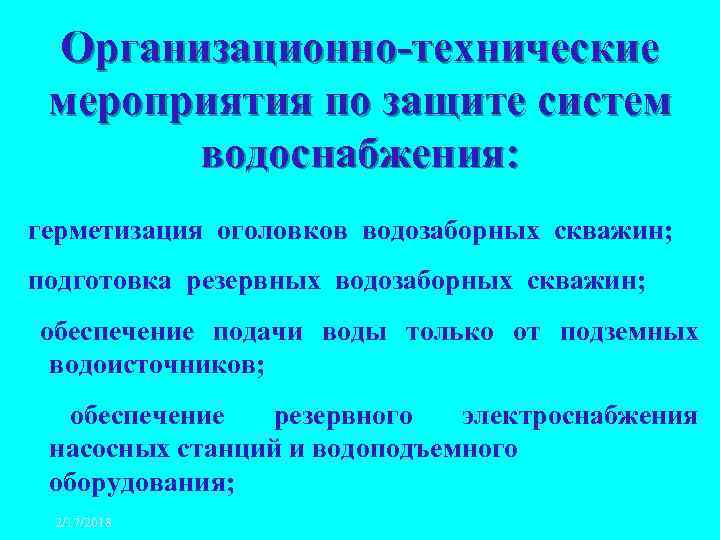

Организационно-технические мероприятия по защите систем водоснабжения: герметизация оголовков водозаборных скважин; подготовка резервных водозаборных скважин; обеспечение подачи воды только от подземных водоисточников; обеспечение резервного электроснабжения насосных станций и водоподъемного оборудования; 2/17/2018

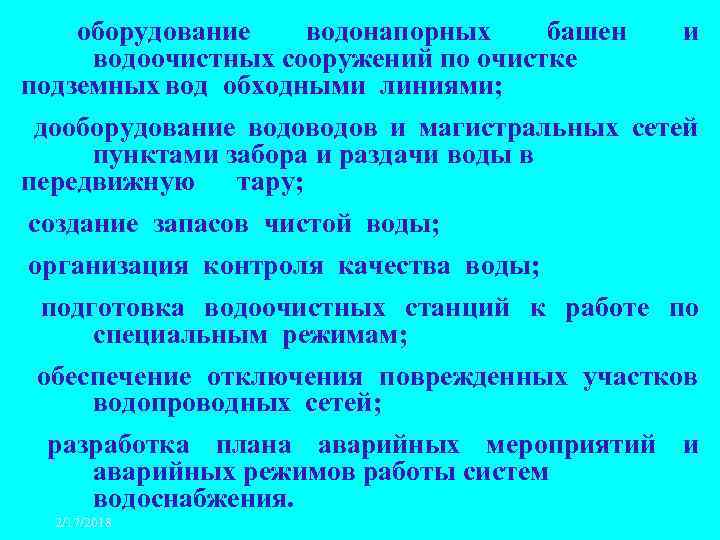

оборудование водонапорных башен водоочистных сооружений по очистке подземных вод обходными линиями; и дооборудование водов и магистральных сетей пунктами забора и раздачи воды в передвижную тару; создание запасов чистой воды; организация контроля качества воды; подготовка водоочистных станций к работе по специальным режимам; обеспечение отключения поврежденных участков водопроводных сетей; разработка плана аварийных мероприятий и аварийных режимов работы систем водоснабжения. 2/17/2018

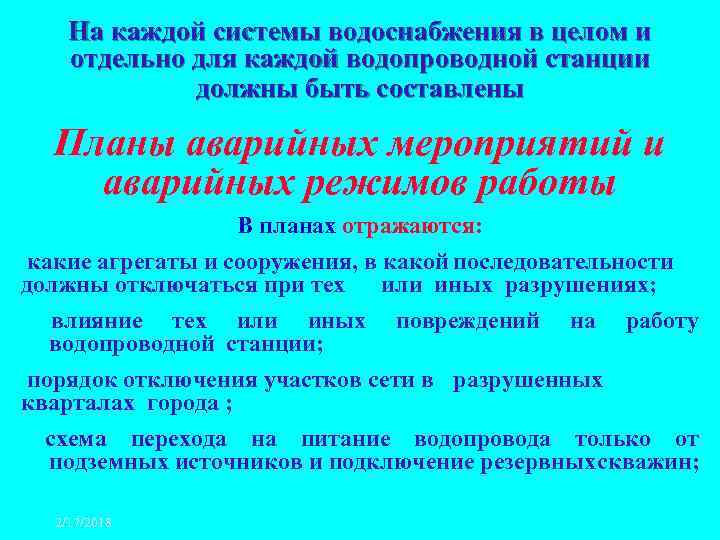

На каждой системы водоснабжения в целом и отдельно для каждой водопроводной станции должны быть составлены Планы аварийных мероприятий и аварийных режимов работы В планах отражаются: какие агрегаты и сооружения, в какой последовательности должны отключаться при тех или иных разрушениях; влияние тех или иных повреждений на работу водопроводной станции; порядок отключения участков сети в разрушенных кварталах города ; схема перехода на питание водопровода только от подземных источников и подключение резервныхскважин; 2/17/2018

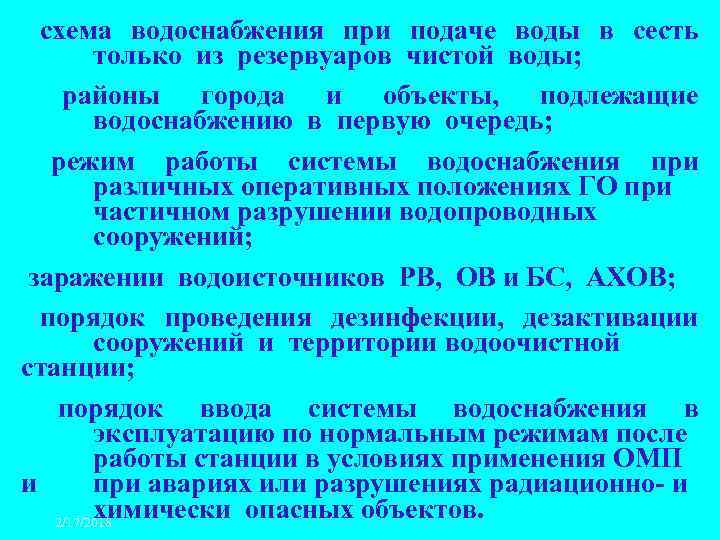

схема водоснабжения при подаче воды в сесть только из резервуаров чистой воды; районы города и объекты, подлежащие водоснабжению в первую очередь; режим работы системы водоснабжения при различных оперативных положениях ГО при частичном разрушении водопроводных сооружений; заражении водоисточников РВ, ОВ и БС, АХОВ; порядок проведения дезинфекции, дезактивации сооружений и территории водоочистной станции; порядок ввода системы водоснабжения в эксплуатацию по нормальным режимам после работы станции в условиях применения ОМП и при авариях или разрушениях радиационно- и химически опасных объектов. 2/17/2018

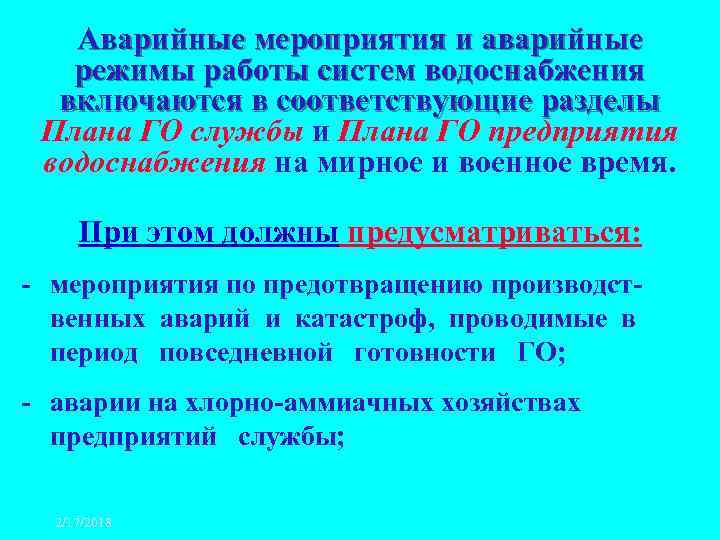

Аварийные мероприятия и аварийные режимы работы систем водоснабжения включаются в соответствующие разделы Плана ГО службы и Плана ГО предприятия водоснабжения на мирное и военное время. При этом должны предусматриваться: - мероприятия по предотвращению производственных аварий и катастроф, проводимые в период повседневной готовности ГО; - аварии на хлорно-аммиачных хозяйствах предприятий службы; 2/17/2018

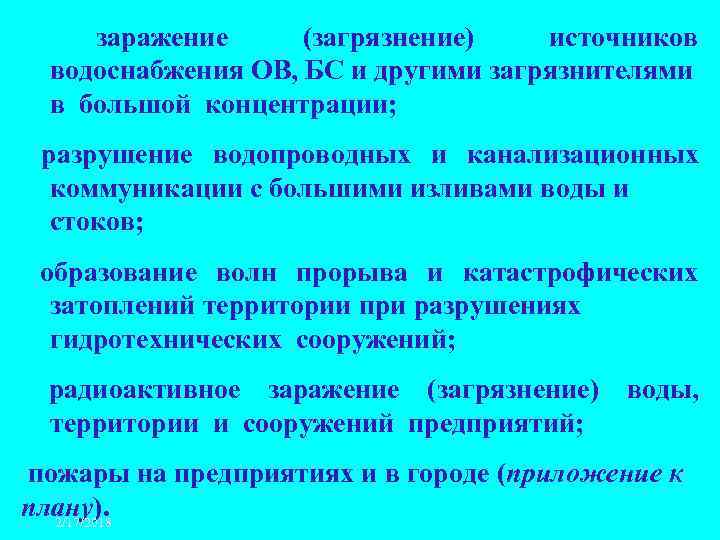

заражение (загрязнение) источников водоснабжения ОВ, БС и другими загрязнителями в большой концентрации; разрушение водопроводных и канализационных коммуникации с большими изливами воды и стоков; образование волн прорыва и катастрофических затоплений территории при разрушениях гидротехнических сооружений; радиоактивное заражение (загрязнение) воды, территории и сооружений предприятий; пожары на предприятиях и в городе (приложение к плану). 2/17/2018

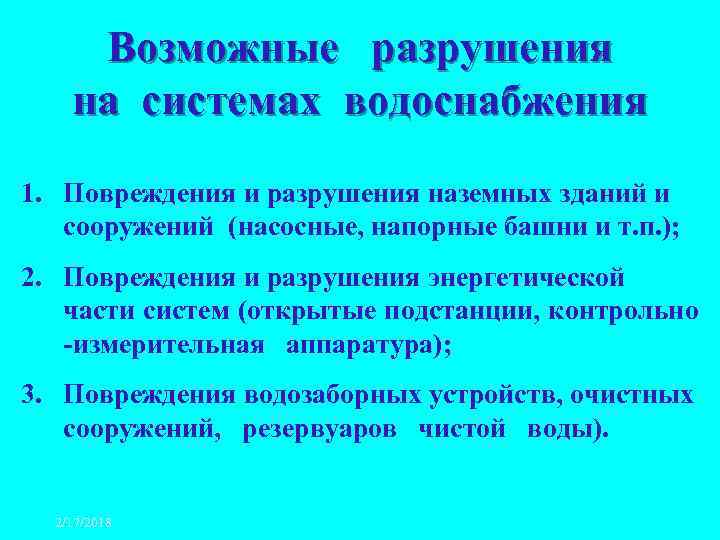

Возможные разрушения на системах водоснабжения 1. Повреждения и разрушения наземных зданий и сооружений (насосные, напорные башни и т. п. ); 2. Повреждения и разрушения энергетической части систем (открытые подстанции, контрольно -измерительная аппаратура); 3. Повреждения водозаборных устройств, очистных сооружений, резервуаров чистой воды). 2/17/2018

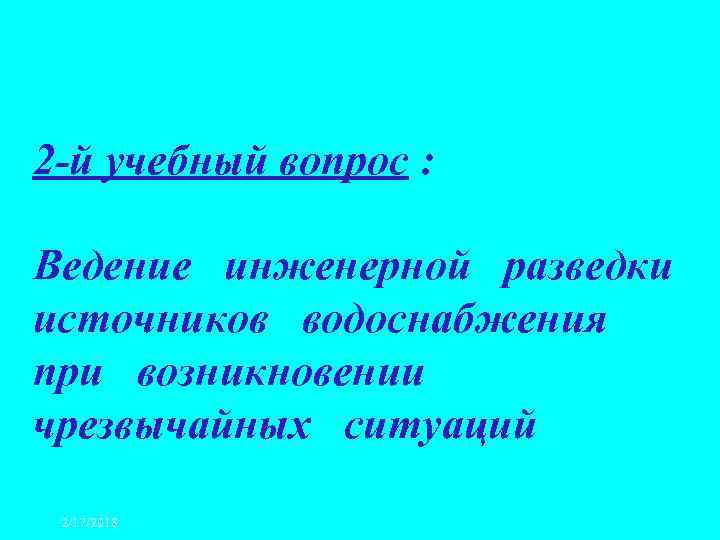

2 -й учебный вопрос : Ведение инженерной разведки источников водоснабжения при возникновении чрезвычайных ситуаций 2/17/2018

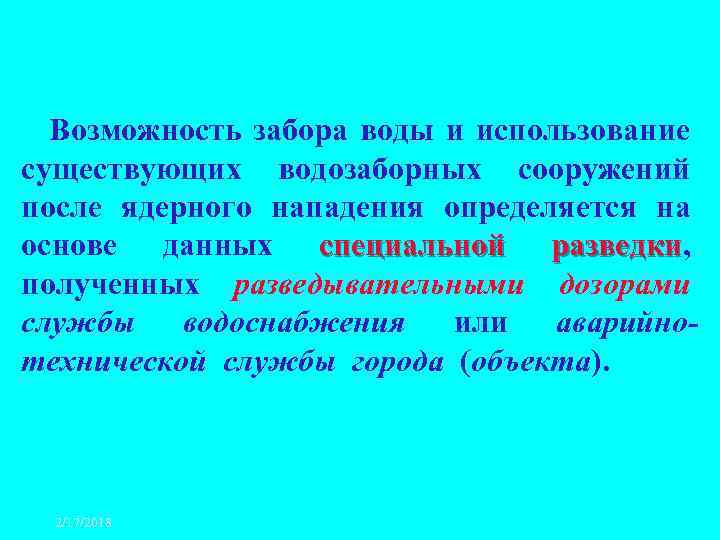

Возможность забора воды и использование существующих водозаборных сооружений после ядерного нападения определяется на основе данных специальной разведки, разведки полученных разведывательными дозорами службы водоснабжения или аварийнотехнической службы города (объекта). 2/17/2018

В состав дозора, состоящего из 3 -5 человек входят: дозора врач, химик-дозиметрист, специалист-сантехник из эксплуатационных служб водопровода, которые хорошо знают расположение и оборудование водозаборных, очистных и перекачивающих станций (сооружений), конструктивные особенности зданий, в которых они размешены, а также основные элементы разводящей сети водопровода. Для разведки шахтных колодцев в сельских населенных пунктах могут назначаться человека: врач, местный житель. 2/17/2018 два

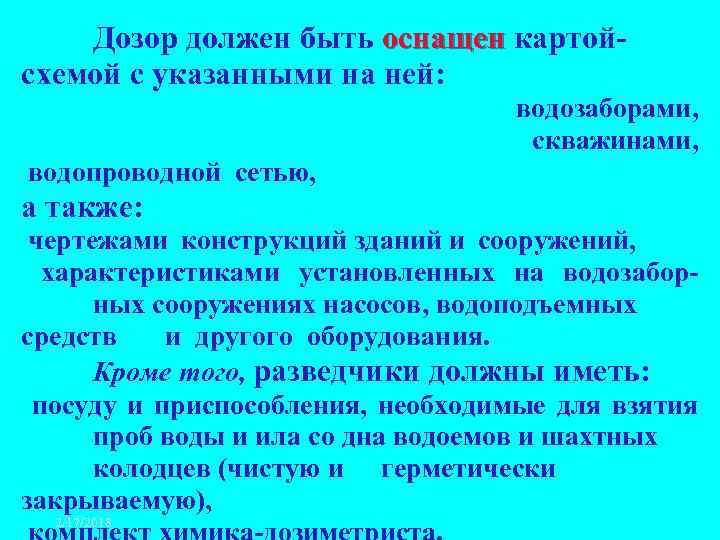

Дозор должен быть оснащен картойсхемой с указанными на ней: водозаборами, скважинами, водопроводной сетью, а также: чертежами конструкций зданий и сооружений, характеристиками установленных на водозаборных сооружениях насосов, водоподъемных средств и другого оборудования. Кроме того, разведчики должны иметь: посуду и приспособления, необходимые для взятия проб воды и ила со дна водоемов и шахтных колодцев (чистую и герметически закрываемую), 2/17/2018

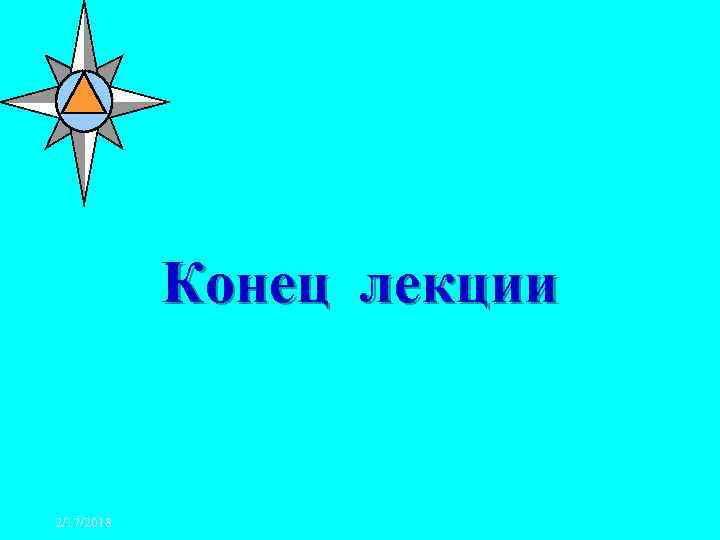

Конец лекции 2/17/2018
