ЗАЩИТНЫЕ УСТРОЙСТВА ПРОИЗВОДСТВЕННОГО ОБОРУДОВАНИЯ
Средства коллективной защиты l Средство коллективной защиты - средство защиты, конструктивно и (или) функционально связанное с производственным оборудованием, производственным процессом, производственным помещением (зданием) или производственной площадкой. l Средства коллективной защиты делятся на оградительные, предохранительные, блокирующие, сигнализирующие, системы дистанционного управления машинами и оборудованием, а также специальные. l l l
Оградительные устройства l l l Оградительными средствами защиты, или ограждениями, называют устройства, препятствующие появлению человека в опасной зоне. Оградительные устройства применяют для изоляции систем привода машин и агрегатов, зоны обработки заготовок на станках, прессах, штампах, оголенных токоведущих частей, зон интенсивных излучений (тепловых, электромагнитных, ионизирующих), зон выделения вредных веществ, загрязняющих воздушную среду, и т. п. Ограждают также рабочие зоны, расположенные на высоте (леса и т. п. ).

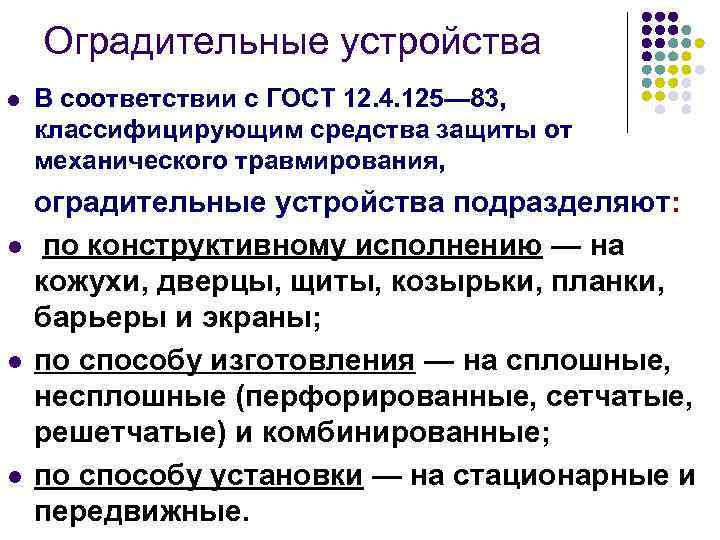

Оградительные устройства l l В соответствии с ГОСТ 12. 4. 125— 83, классифицирующим средства защиты от механического травмирования, оградительные устройства подразделяют: по конструктивному исполнению — на кожухи, дверцы, щиты, козырьки, планки, барьеры и экраны; по способу изготовления — на сплошные, несплошные (перфорированные, сетчатые, решетчатые) и комбинированные; по способу установки — на стационарные и передвижные.

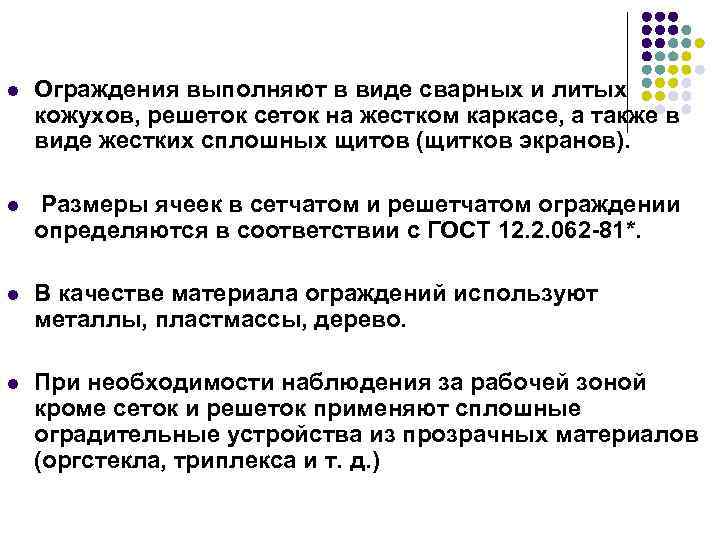

l Ограждения выполняют в виде сварных и литых кожухов, решеток сеток на жестком каркасе, а также в виде жестких сплошных щитов (щитков экранов). l Размеры ячеек в сетчатом и решетчатом ограждении определяются в соответствии с ГОСТ 12. 2. 062 81*. l В качестве материала ограждений используют металлы, пластмассы, дерево. l При необходимости наблюдения за рабочей зоной кроме сеток и решеток применяют сплошные оградительные устройства из прозрачных материалов (оргстекла, триплекса и т. д. )

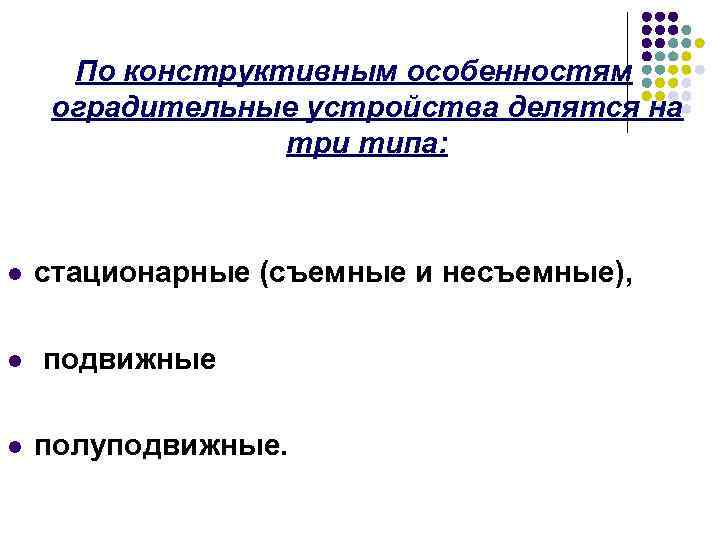

По конструктивным особенностям оградительные устройства делятся на три типа: l l l стационарные (съемные и несъемные), подвижные полуподвижные.

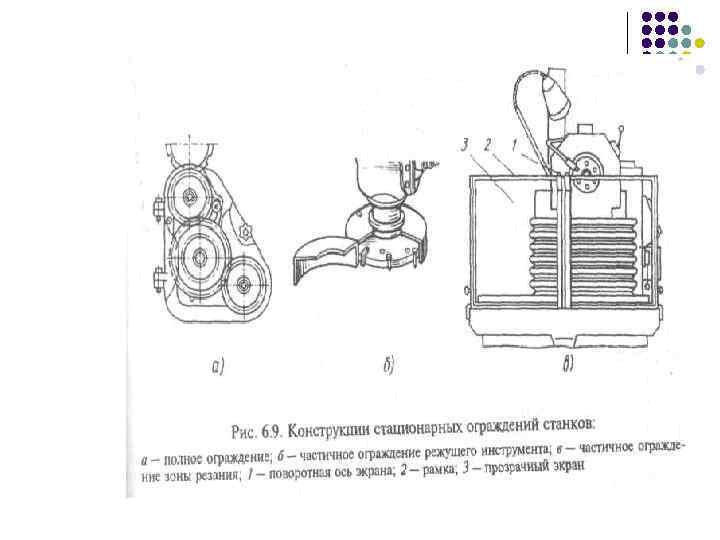

l Стационарные несъемные устройства устанавливают на границе опасной зоны постоянно действующего производственного фактора — работающих агрегатов, машин, механизмов, компьютеров. l Стационарные съемные оградительные устройства выполняют те же функции, однако в отличие от несъемных они имеют съемное крепление, меньшие массу и размеры. Это наиболее распространенный тип оградительных устройств.

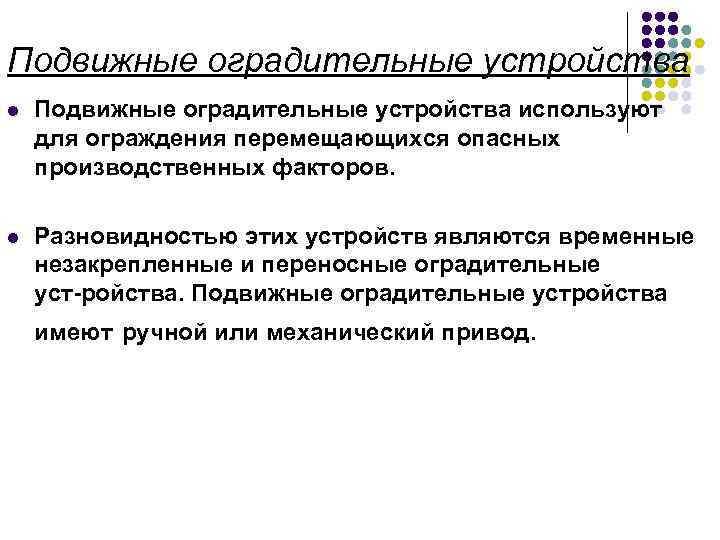

Подвижные оградительные устройства l Подвижные оградительные устройства используют для ограждения перемещающихся опасных производственных факторов. l Разновидностью этих устройств являются временные незакрепленные и переносные оградительные уст ройства. Подвижные оградительные устройства имеют ручной или механический привод.

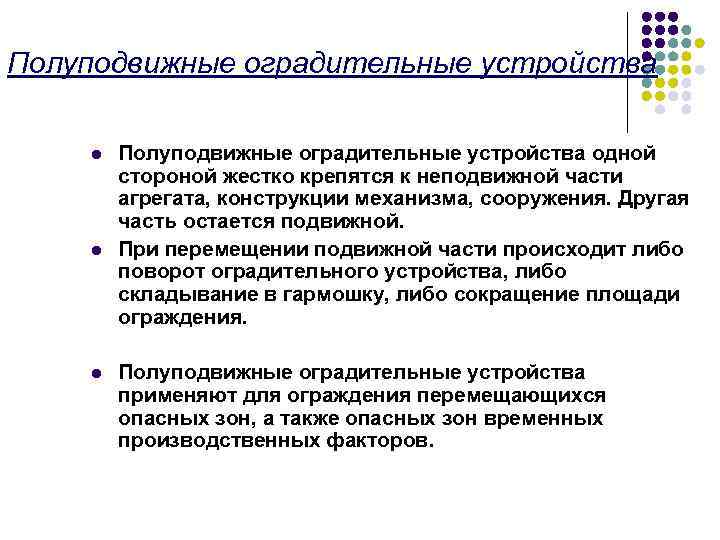

Полуподвижные оградительные устройства l l l Полуподвижные оградительные устройства одной стороной жестко крепятся к неподвижной части агрегата, конструкции механизма, сооружения. Другая часть остается подвижной. При перемещении подвижной части происходит либо поворот оградительного устройства, либо складывание в гармошку, либо сокращение площади ограждения. Полуподвижные оградительные устройства применяют для ограждения перемещающихся опасных зон, а также опасных зон временных производственных факторов.

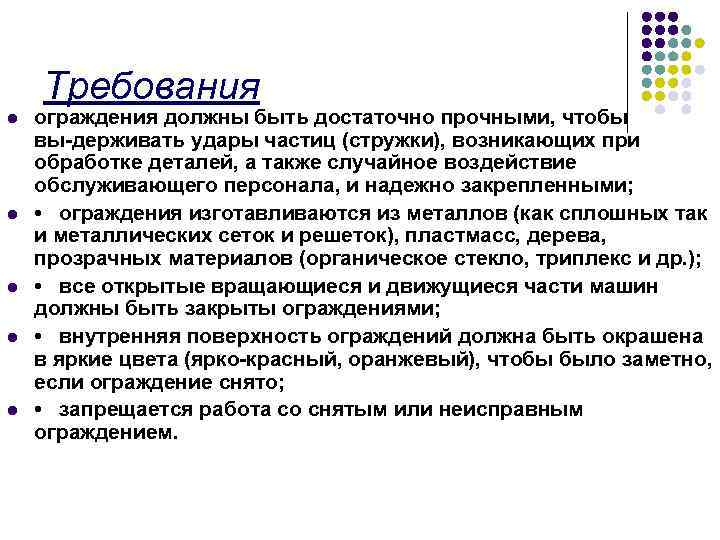

Требования l l l ограждения должны быть достаточно прочными, чтобы вы держивать удары частиц (стружки), возникающих при обработке деталей, а также случайное воздействие обслуживающего персонала, и надежно закрепленными; • ограждения изготавливаются из металлов (как сплошных так и металлических сеток и решеток), пластмасс, дерева, прозрачных материалов (органическое стекло, триплекс и др. ); • все открытые вращающиеся и движущиеся части машин должны быть закрыты ограждениями; • внутренняя поверхность ограждений должна быть окрашена в яркие цвета (ярко красный, оранжевый), чтобы было заметно, если ограждение снято; • запрещается работа со снятым или неисправным ограждением.

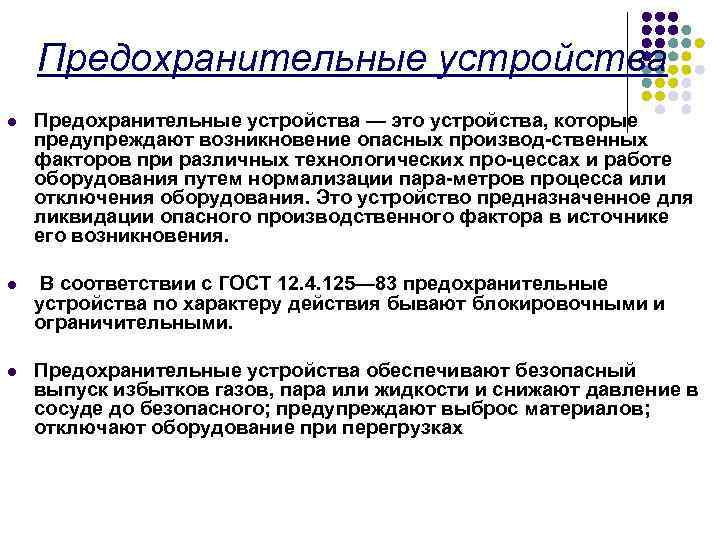

Предохранительные устройства l Предохранительные устройства — это устройства, которые предупреждают возникновение опасных производ ственных факторов при различных технологических про цессах и работе оборудования путем нормализации пара метров процесса или отключения оборудования. Это устройство предназначенное для ликвидации опасного производственного фактора в источнике его возникновения. l В соответствии с ГОСТ 12. 4. 125— 83 предохранительные устройства по характеру действия бывают блокировочными и ограничительными. l Предохранительные устройства обеспечивают безопасный выпуск избытков газов, пара или жидкости и снижают давление в сосуде до безопасного; предупреждают выброс материалов; отключают оборудование при перегрузках
Блокировочные устройства l Блокировочные устройства срабатывающие при ошибочных действиях работающего. Исключают возможность проникновения человека в опасную зону или устраняют опасный фактор на время пребывания человека в опасной зоне. l По принципу действия различают механические, электрические, фотоэлектрические, радиационные, гидравлические, пневматические и комбинированные блокировочные устройства.

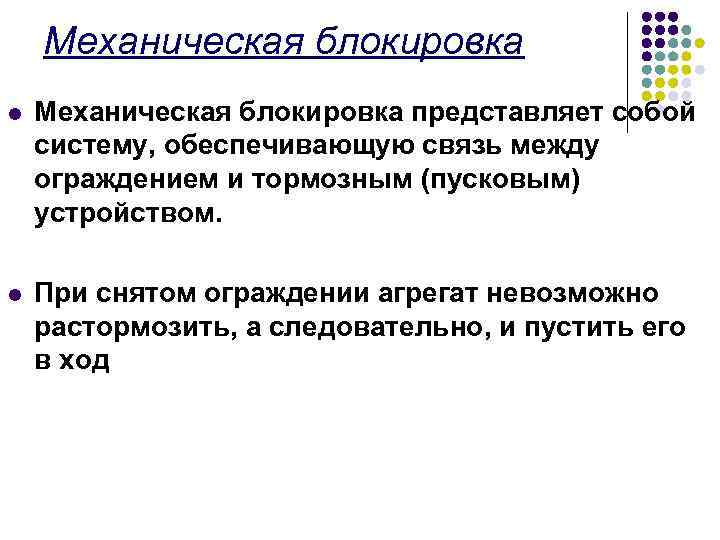

Механическая блокировка l Механическая блокировка представляет собой систему, обеспечивающую связь между ограждением и тормозным (пусковым) устройством. l При снятом ограждении агрегат невозможно растормозить, а следовательно, и пустить его в ход

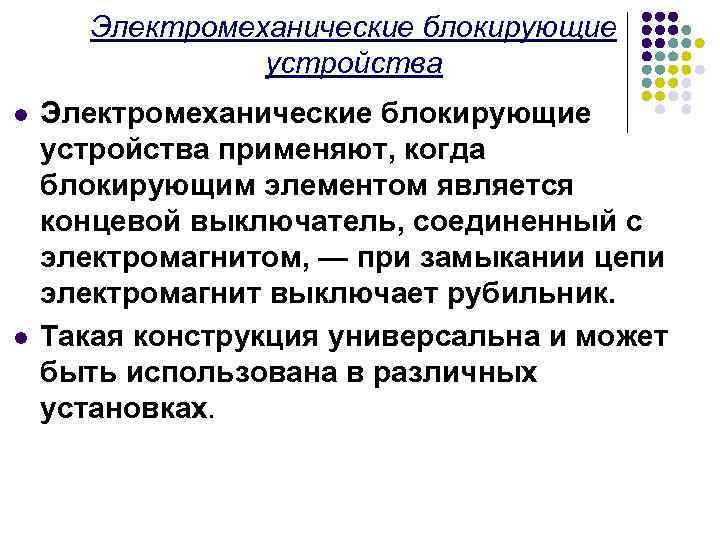

Электромеханические блокирующие устройства l l Электромеханические блокирующие устройства применяют, когда блокирующим элементом является концевой выключатель, соединенный с электромагнитом, — при замыкании цепи электромагнит выключает рубильник. Такая конструкция универсальна и может быть использована в различных установках.
Электрическая блокировка l l l Электрическую блокировку применяют на электроустановках с напряжением от 500 В и выше, а также на различных видах технологического оборудования с электроприводом. Она обеспечивает включение оборудования только при наличии ограждения. Электрические блокирующие устройства чаще всего используют в электроустановках высокого напряжения, химических производствах при переработке ядовитых и токсических веществ, на установках и агрегатах с прину дительной системой охлаждения.

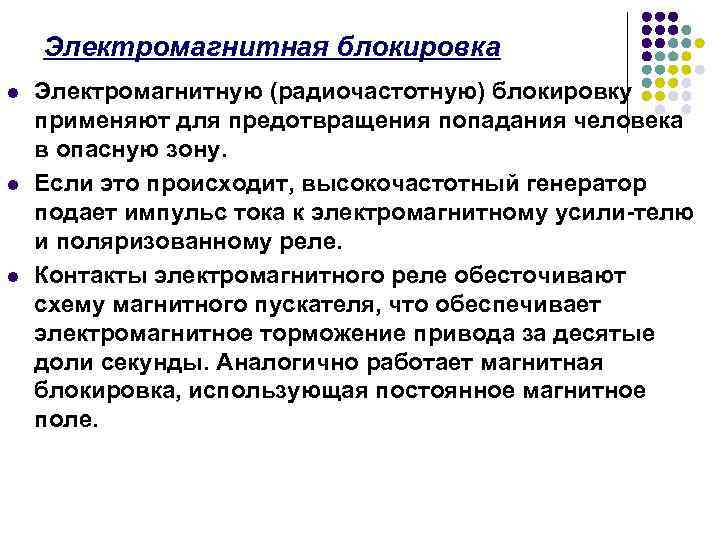

Электромагнитная блокировка l l l Электромагнитную (радиочастотную) блокировку применяют для предотвращения попадания человека в опасную зону. Если это происходит, высокочастотный генератор подает импульс тока к электромагнитному усили телю и поляризованному реле. Контакты электромагнитного реле обесточивают схему магнитного пускателя, что обеспечивает электромагнитное торможение привода за десятые доли секунды. Аналогично работает магнитная блокировка, использующая постоянное магнитное поле.

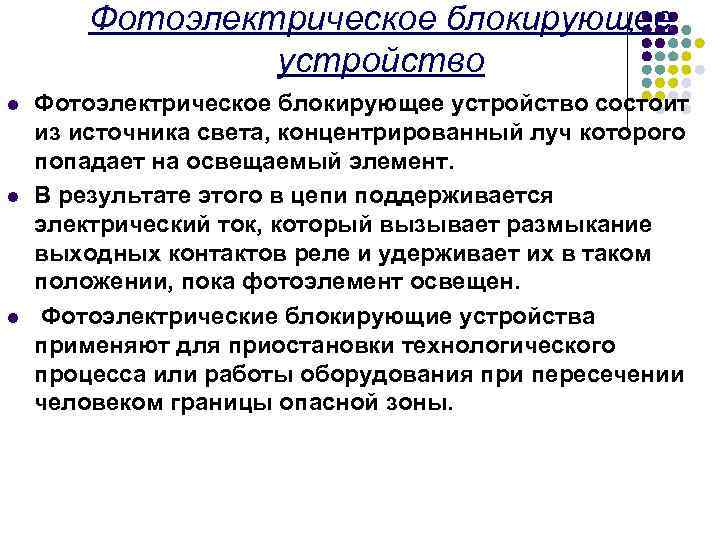

Фотоэлектрическое блокирующее устройство l l l Фотоэлектрическое блокирующее устройство состоит из источника света, концентрированный луч которого попадает на освещаемый элемент. В результате этого в цепи поддерживается электрический ток, который вызывает размыкание выходных контактов реле и удерживает их в таком положении, пока фотоэлемент освещен. Фотоэлектрические блокирующие устройства применяют для приостановки технологического процесса или работы оборудования при пересечении человеком границы опасной зоны.
Электронная (радиационная) блокировка l l l Электронную (радиационную) блокировку применяют для защиты в опасных зонах на прессах, гильотинных ножницах и других видах технологического оборудования, применяемого в машиностроении. Преимуществом блокировки с радиационными датчиками является то, что они позволяют производить бесконтактный контроль, так как не связаны с контролируемой средой. В ряде случаев при работе с агрессивными или взрывоопасными средами в оборудовании, находящемся под большим давлением или имеющем высокую температуру, блокировка с применением радиационных датчиков является единственным средством для обеспечения требуемых условий безопасности.
Пневматическая схема блокировки l Пневматическая схема блокировки широко применяется в агрегатах, где рабочие тела находятся под повышенным давлением: турбинах, компрессорах, воздуходувках l Ее основным преимуществом является малая инерционность
Ограничительные устройства l Ограничительные устройства срабатывающие при нарушении параметров технологического процесса или режима работы производственного оборудования. l К слабым звеньям таких устройств относятся: срезные штифты и шпонки, соединяющие вал с маховиком, шестерней или шкивом; фрикционные муфты, не передающие движения при больших крутящих моментах; плавкие предохранители в электроустановках; разрывные мембраны в установках с повышенным дав лением и т. п.

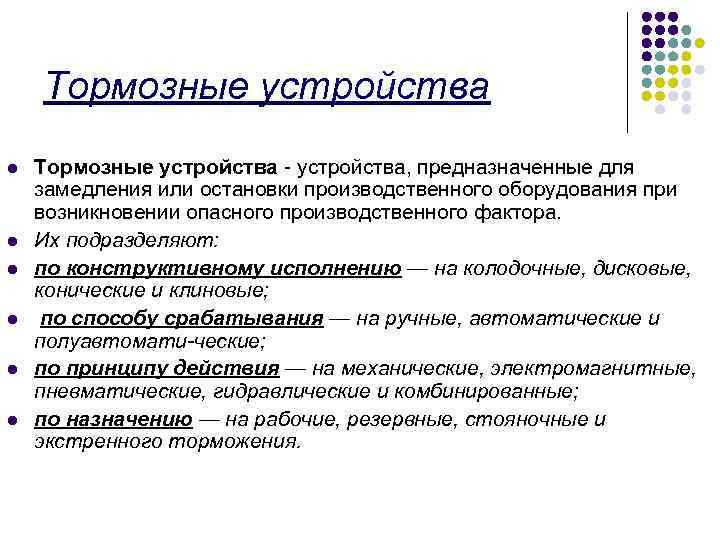

Тормозные устройства l l l Тормозные устройства - устройства, предназначенные для замедления или остановки производственного оборудования при возникновении опасного производственного фактора. Их подразделяют: по конструктивному исполнению — на колодочные, дисковые, конические и клиновые; по способу срабатывания — на ручные, автоматические и полуавтомати ческие; по принципу действия — на механические, электромагнитные, пневматические, гидравлические и комбинированные; по назначению — на рабочие, резервные, стояночные и экстренного торможения.
Сигнализирующие устройства l l l Сигнализирующие устройства предназначены для информации персонала о работе машин и оборудования, для предупреждения об отклонениях технологических параметров от нормы или о непосредственной угрозе. По способу представления информации различают звуковую, визуальную (световую) и комбинированную (светозвуковую) сигнализацию. В газовом хозяйстве используют одорационную (по запаху) сигнализацию об утечке газа, подмешивая к газу пахнущие вещества.

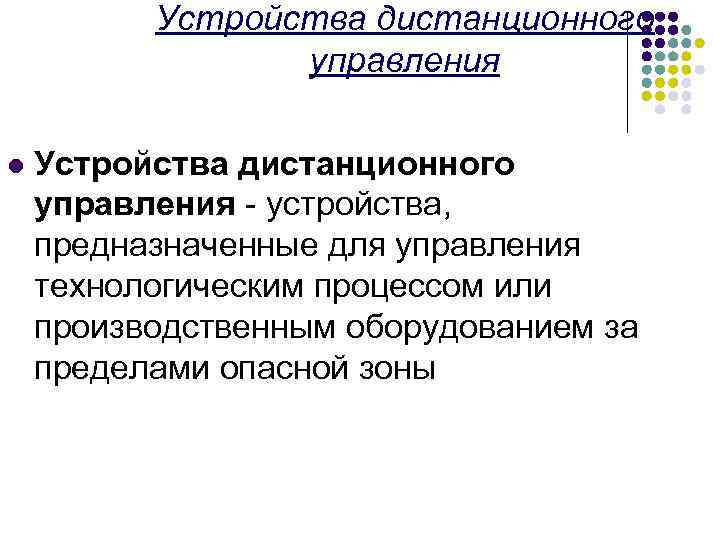

Устройства дистанционного управления l Устройства дистанционного управления - устройства, предназначенные для управления технологическим процессом или производственным оборудованием за пределами опасной зоны
