ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ И ЗАНУЛЕНИЕ • В

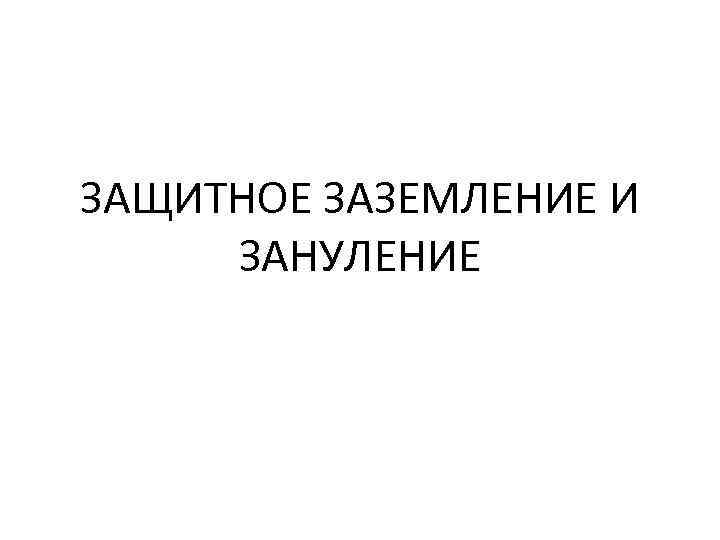

ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ И ЗАНУЛЕНИЕ

• В соответствии с требованиями ГОСТа в помещениях без повышенной опасности заземление и зануление применяется при напряжении: - 380 В и выше переменного тока; - 440 В и выше постоянного тока. • В помещениях с повышенной опасностю и особо опасных заземление и зануление применяют при напряжении: 42 В-380 В-переменного тока; - 110 В-440 В постоянного тока.

• Защитному заземлению и занулению подлежат металлические части электроустановок, доступные для прикосновения человека и не имеющие других видов защиты обеспечивающих электробезопасность. • Защитное заземление или зануление должно обеспечивать защиту людей от поражения электрическим током прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции.

ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ • Защитное заземление- преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. • Назначение- устранение опасности поражения людей эл. током при появлении напряжения на конструктивных частях электрооборудования, т. е при замыкании на корпус.

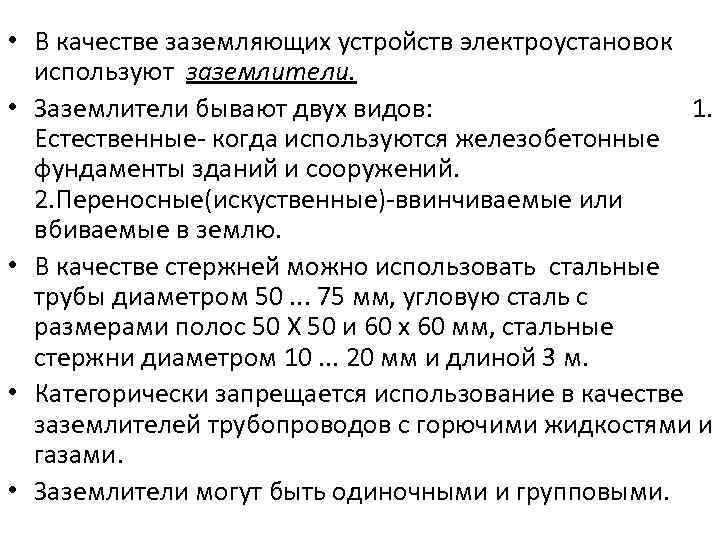

• В качестве заземляющих устройств электроустановок используют заземлители. • Заземлители бывают двух видов: 1. Естественные- когда используются железобетонные фундаменты зданий и сооружений. 2. Переносные(искуственные)-ввинчиваемые или вбиваемые в землю. • В качестве стержней можно использовать стальные трубы диаметром 50. . . 75 мм, угловую сталь с размерами полос 50 X 50 и 60 х 60 мм, стальные стержни диаметром 10. . . 20 мм и длиной 3 м. • Категорически запрещается использование в качестве заземлителей трубопроводов с горючими жидкостями и газами. • Заземлители могут быть одиночными и групповыми.

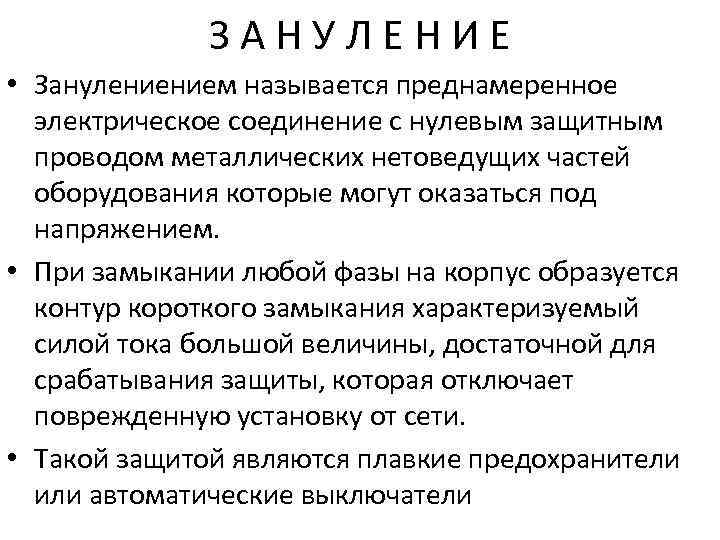

ЗАНУЛЕНИЕ • Занулениением называется преднамеренное электрическое соединение с нулевым защитным проводом металлических нетоведущих частей оборудования которые могут оказаться под напряжением. • При замыкании любой фазы на корпус образуется контур короткого замыкания характеризуемый силой тока большой величины, достаточной для срабатывания защиты, которая отключает поврежденную установку от сети. • Такой защитой являются плавкие предохранители или автоматические выключатели

ЗАЩИТНОЕ ОТКЛЮЧЕНИЕ • Защитное отключение обеспечивается путем введения устройства, автоматически отключающего оборудование - потребитель тока при возникновении опасности поражения током. • Во всех случаях система срабатывает на превышение какого-либо параметра в электрических цепях технологического оборудования( силы тока, напряжения, проводимости изоляции).
