Засечка с пунктов сопряженного наблюдения цель Длев γ Дпр лев базы Qлев левый Qпр Б Qлев = α базы - αлев пр базы± 30 -00 правый Qпр= α пр - (αбазы ± 30 -00) γ = 30 -00 - (Qлев + Qпр)= αлев α пр

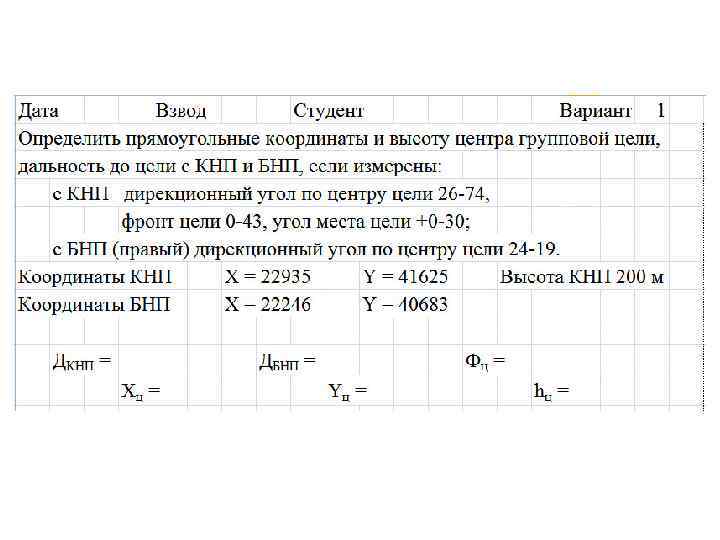

Засечка с пунктов сопряженного наблюдения цель Длев γ Дпр левый КНП базы Qлев Qпр Б пр правый БНП базы± 30 -00
Пусть в точке А находится огневая позиция (ОП), а в точке В – цель (Ц). 1. По известным координатам ОП и цели вычисляют приращения координат ΔХ и ΔY: 2. Определить острый угол r (румб) по формуле: *Для перехода к угломеру поделить на 6 3. От угла r перейти к дирекционному углу α в соответствии со знаками приращений ΔX и ΔY, по таблице: I четверть ΔХ + ΔY + =r II четверть ΔХ – ΔY + = 30 -00 – /r/ III четверть ΔХ – ΔY – = 30 -00 + /r/ IV четверть ΔХ + ΔY – = 60 -00 – /r/ 4. Вычислить расстояние между ОП и Ц 5. (из теор. Пифагора) по формуле:
