Запустить программу ? ДА НЕТ

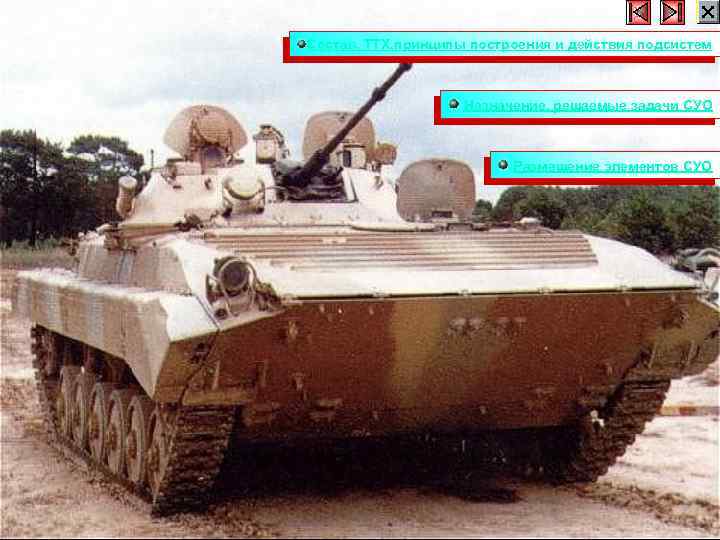

Состав, ТТХ, принципы построения и действия подсистем Назначение, решаемые задачи СУО Размещение элементов СУО

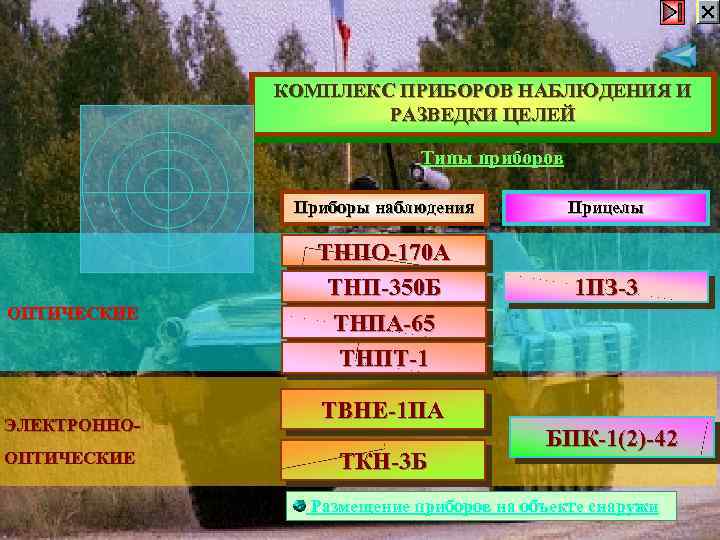

КОМПЛЕКС ПРИБОРОВ НАБЛЮДЕНИЯ И РАЗВЕДКИ ЦЕЛЕЙ Типы приборов Приборы наблюдения ОПТИЧЕСКИЕ ЭЛЕКТРОННООПТИЧЕСКИЕ ТНПО-170 А ТНП-350 Б ТНПА-65 ТНПТ-1 Прицелы 1 ПЗ-3 ТВНЕ-1 ПА ТКН-3 Б БПК-1(2)-42 Размещение приборов на объекте снаружи
9 Ш 119 М 1 ОУ-3 ГА БПК-1(2)-42 1 -ПЗ 3 ОУ-5 ТКН-3 Б ТНПО-170 А

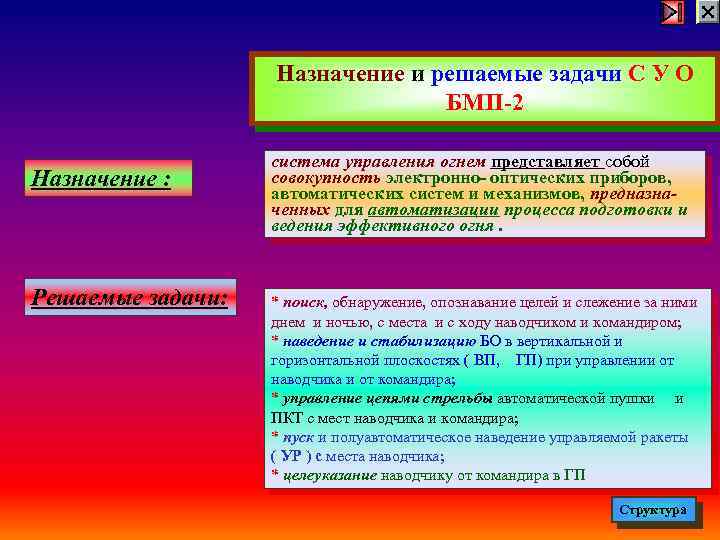

Назначение и решаемые задачи С У О БМП-2 Назначение : Решаемые задачи: система управления огнем представляет собой совокупность электронно- оптических приборов, автоматических систем и механизмов, предназначенных для автоматизации процесса подготовки и ведения эффективного огня. * поиск, обнаружение, опознавание целей и слежение за ними днем и ночью, с места и с ходу наводчиком и командиром; * наведение и стабилизацию БО в вертикальной и горизонтальной плоскостях ( ВП, ГП) при управлении от наводчика и от командира; * управление цепями стрельбы автоматической пушки и ПКТ с мест наводчика и командира; * пуск и полуавтоматическое наведение управляемой ракеты ( УР ) с места наводчика; * целеуказание наводчику от командира в ГП Структура

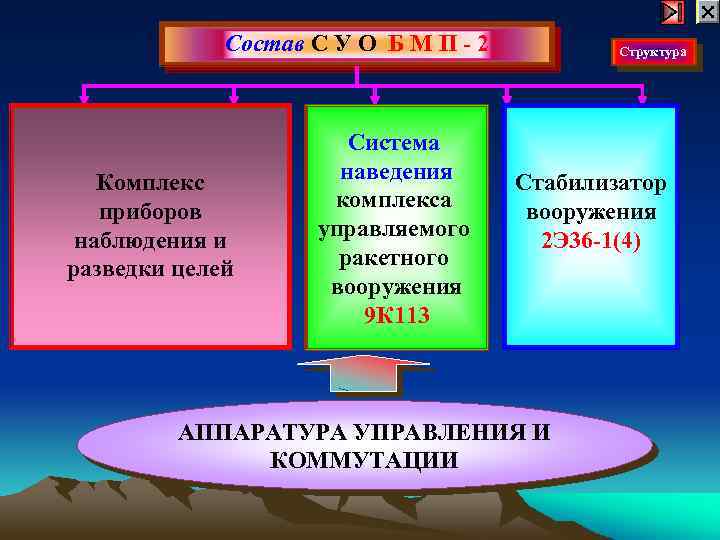

Состав С У О Б М П - 2 Комплекс приборов наблюдения и разведки целей Система наведения комплекса управляемого ракетного вооружения 9 К 113 Структура Стабилизатор вооружения 2 Э 36 -1(4) АППАРАТУРА УПРАВЛЕНИЯ И КОММУТАЦИИ

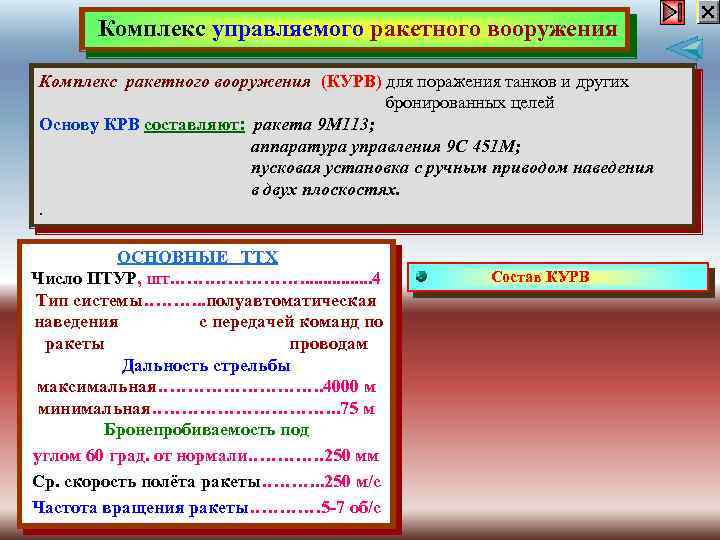

Комплекс управляемого ракетного вооружения Комплекс ракетного вооружения (КУРВ) для поражения танков и других бронированных целей Основу КРВ составляют: ракета 9 М 113; аппаратура управления 9 С 451 М; пусковая установка с ручным приводом наведения в двух плоскостях. . ОСНОВНЫЕ ТТХ Число ПТУР, шт. ……………. . . . 4 Тип системы………. . полуавтоматическая наведения с передачей команд по ракеты проводам Дальность стрельбы максимальная……………. 4000 м минимальная……………. . 75 м Бронепробиваемость под углом 60 град. от нормали…………. 250 мм Ср. скорость полёта ракеты………. . 250 м/с Частота вращения ракеты………… 5 -7 об/с Состав КУРВ

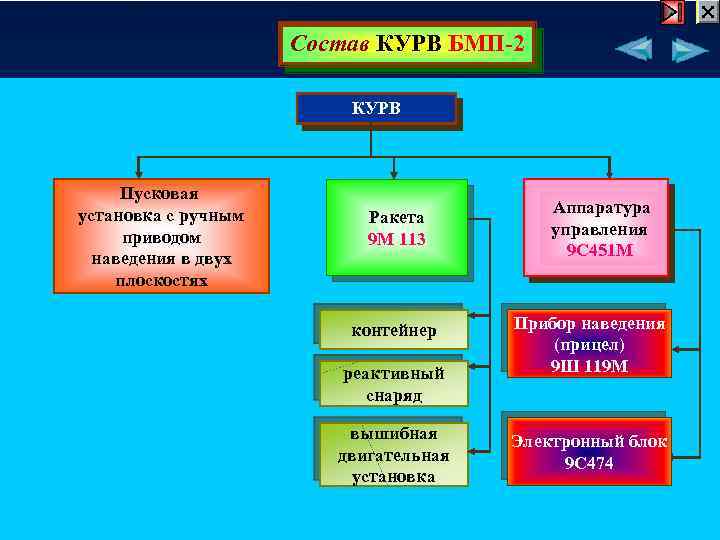

Состав КУРВ БМП-2 КУРВ Пусковая установка с ручным приводом наведения в двух плоскостях Ракета 9 М 113 контейнер реактивный снаряд вышибная двигательная установка Аппаратура управления 9 С 451 М Прибор наведения (прицел) 9 Ш 119 М Электронный блок 9 С 474

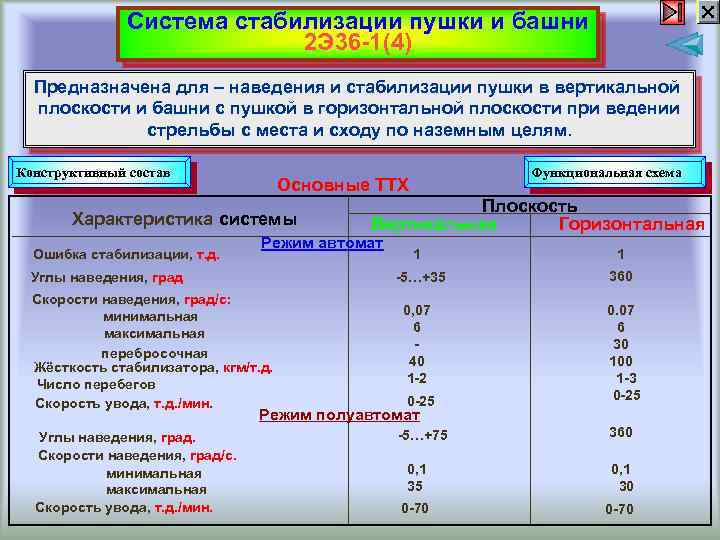

Система стабилизации пушки и башни 2 Э 36 -1(4) Предназначена для – наведения и стабилизации пушки в вертикальной плоскости и башни с пушкой в горизонтальной плоскости при ведении стрельбы с места и сходу по наземным целям. Конструктивный состав Характеристика системы Ошибка стабилизации, т. д. Функциональная схема Основные ТТХ Плоскость Вертикальная Горизонтальная Режим автомат Скорости наведения, град/с: минимальная максимальная перебросочная Жёсткость стабилизатора, кгм/т. д. Число перебегов Скорость увода, т. д. /мин. 1 -5…+35 Углы наведения, град 1 360 0, 07 6 40 1 -2 0 -25 0. 07 6 30 100 1 -3 0 -25 -5…+75 360 Режим полуавтомат Углы наведения, град. Скорости наведения, град/с. минимальная максимальная Скорость увода, т. д. /мин. 0, 1 35 0, 1 30 0 -70
