Запоминающие устройства

Для хранения информации в вычислительных системах используются запоминающие устройства на основе полупроводниковых материалов, а также магнитные и оптические внешние носители. Внутренняя память компьютера представлена в виде отдельных интегральных микросхем (ИМС) собственно памят и и элементов, включенных в состав других ИМС, не выполняющих непосредственно функцию хранения программ и данных – это и внутренняя память центрального процессора , и видеопамять , и контроллеры различных устройств. Для функционирования компьютерной системы необходимо наличие как оперативного запоминающего устройства ( ОЗУ ), так и постоянного запоминающего устройства ( ПЗУ ), обеспечивающего сохранение информации при выключении питания. ОЗУ может быть статическим и динамическим, а ПЗУ однократно или многократно программируемым. Степень интеграции, быстродействие, электрические параметры ЗУ при записи и хранении информации, помехоустойчивость, долговременная стабильность, стабильность к внешним неблагоприятным факторам при функционировании и т. д. зависят от физических принципов работы приборов, применяемых материалов при производстве ИМС и параметров технологических процессов при их изготовлении.

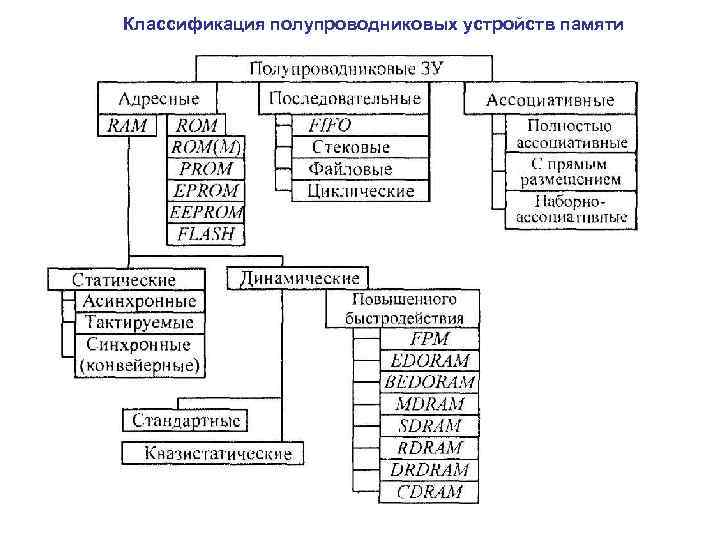

Классификация полупроводниковых устройств памяти

Классификация запоминающих устройств ПЗУ (ROM – read only memory ) – предназначены только для чтения записанных в них данных. Хранят коды команд (системные программы), необходимые для работы компьютера, а также константы. ОЗУ (RAM – random access memory, ЗУПВ – запоминающие устройства с произвольной выборкой) – допускают операции чтения и записи информации. Используются для хранения исходных данных, промежуточных и окончательных результатов выполняемых программ.

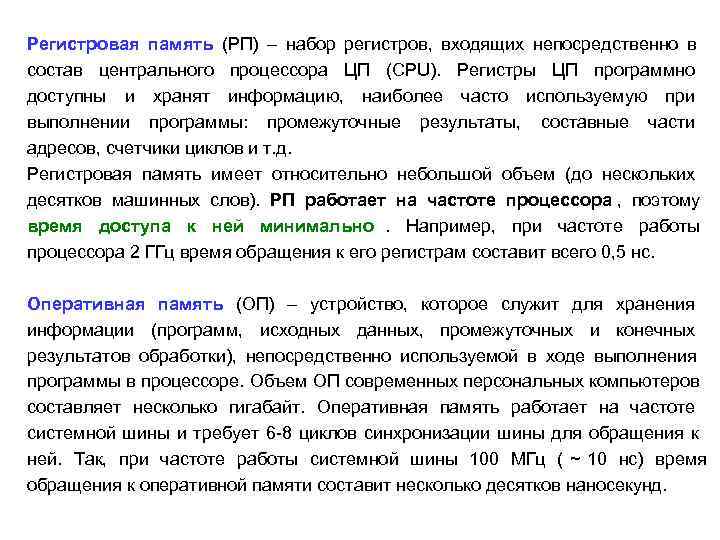

Регистровая память (РП) набор регистров, входящих непосредственно в – состав центрального процессора ЦП (CPU). Регистры ЦП программно доступны и хранят информацию, наиболее часто используемую при выполнении программы: промежуточные результаты, составные части адресов, счетчики циклов и т. д. Регистровая память имеет относительно небольшой объем (до нескольких десятков машинных слов). РП работает на частоте процессора , поэтому время доступа к ней минимально. Например, при частоте работы процессора 2 ГГц время обращения к его регистрам составит всего 0, 5 нс. Оперативная память (ОП) – устройство, которое служит для хранения информации (программ, исходных данных, промежуточных и конечных результатов обработки), непосредственно используемой в ходе выполнения программы в процессоре. Объем ОП современных персональных компьютеров составляет несколько гигабайт. Оперативная память работает на частоте системной шины и требует 6 -8 циклов синхронизации шины для обращения к ней. Так, при частоте работы системной шины 100 МГц ( ~ 10 нс) время обращения к оперативной памяти составит несколько десятков наносекунд.

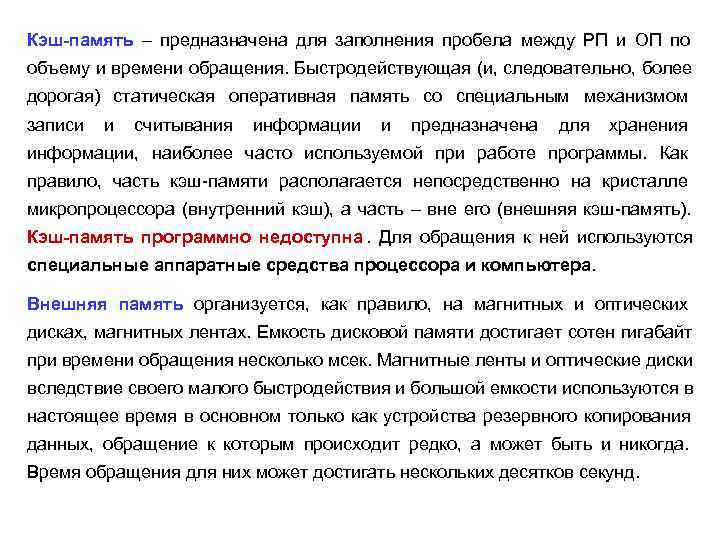

Кэш-память – предназначена для заполнения пробела между РП и ОП по объему и времени обращения. Быстродействующая (и, следовательно, более дорогая) статическая оперативная память со специальным механизмом записи и считывания информации и предназначена для хранения информации, наиболее часто используемой при работе программы. Как правило, часть кэш-памяти располагается непосредственно на кристалле микропроцессора (внутренний кэш), а часть – вне его (внешняя кэш-память). Кэш-память программно недоступна. Для обращения к ней используются специальные аппаратные средства процессора и компьютера. Внешняя память организуется, как правило, на магнитных и оптических дисках, магнитных лентах. Емкость дисковой памяти достигает сотен гигабайт при времени обращения несколько мсек. Магнитные ленты и оптические диски вследствие своего малого быстродействия и большой емкости используются в настоящее время в основном только как устройства резервного копирования данных, обращение к которым происходит редко, а может быть и никогда. Время обращения для них может достигать нескольких десятков секунд.

Основные характеристики полупроводниковой памяти 1. Емкость памяти определяется числом бит хранимой информации. Емкость кристалла обычно выражается в битах и составляет, например: 1024 бита, 4 Кбит, 16 Кбит, 64 Кбит и т. п. Важной характеристикой кристалла является информационная организация кристалла памяти Mx. N, где M – число слов, N – разрядность слова. Например , кристалл емкостью 16 Кбит может иметь различную организацию: 16 Кx 1, 4 Кx 4 2 Кx 8. При одинаковом времени обращения память с большей шириной выборки обладает большей информационной емкостью. 2. Удельная стоимость запоминающего устройства определяется отношением его стоимости к информационной емкости, т. е. определяется стоимостью хранения бита информации. 3. Временные характеристики памяти. Быстродействие. Время доступа – временной интервал, определяемый от момента, когда центральный процессор выставил на шину адреса номер требуемой ячейки памяти и послал по шине управления приказ на чтение или запись данных, до момента осуществления связи адресуемой ячейки с шиной данных. Tобр = max(tсчит, tзап. ) Время восстановления – это время, необходимое для приведения памяти в исходное состояние после того, как ЦП снял с ША – адрес, с ШУ – сигнал "чтение" или "запись" и ШД перешла в неактивное состояние.

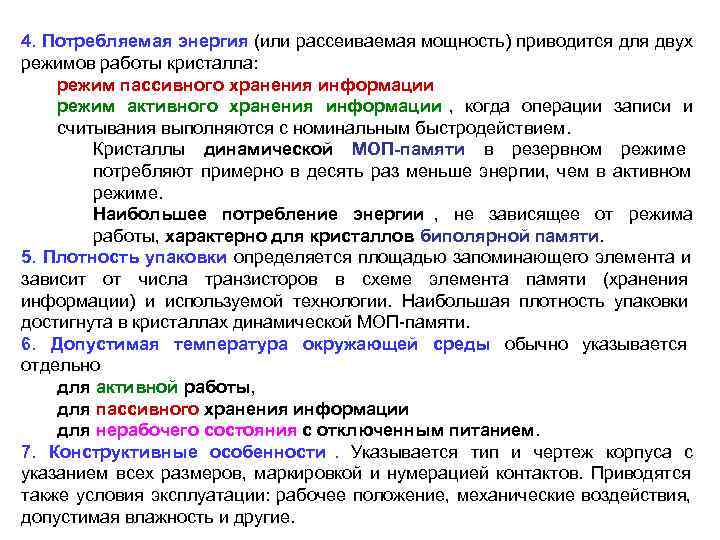

4. Потребляемая энергия (или рассеиваемая мощность) приводится для двух режимов работы кристалла: режим пассивного хранения информации режим активного хранения информации , когда операции записи и считывания выполняются с номинальным быстродействием. Кристаллы динамической МОП-памяти в резервном режиме потребляют примерно в десять раз меньше энергии, чем в активном режиме. Наибольшее потребление энергии , не зависящее от режима работы, характерно для кристаллов биполярной памяти. 5. Плотность упаковки определяется площадью запоминающего элемента и зависит от числа транзисторов в схеме элемента памяти (хранения информации) и используемой технологии. Наибольшая плотность упаковки достигнута в кристаллах динамической МОП-памяти. 6. Допустимая температура окружающей среды обычно указывается отдельно для активной работы, для пассивного хранения информации для нерабочего состояния с отключенным питанием. 7. Конструктивные особенности. Указывается тип и чертеж корпуса с указанием всех размеров, маркировкой и нумерацией контактов. Приводятся также условия эксплуатации: рабочее положение, механические воздействия, допустимая влажность и другие.

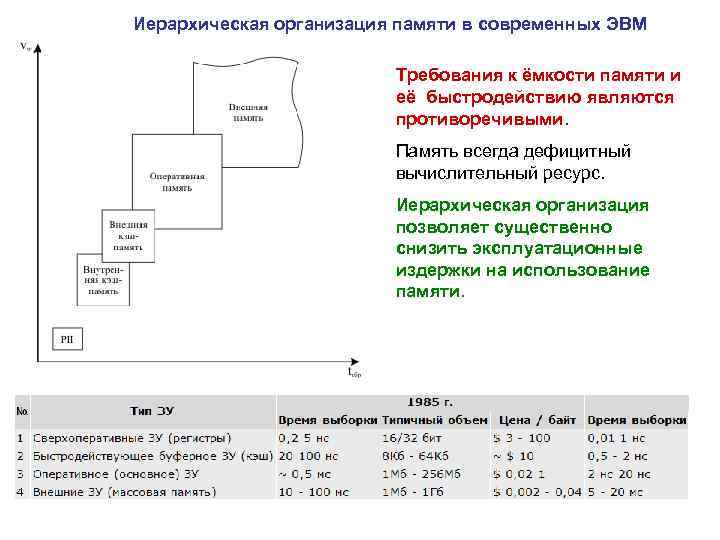

Иерархическая организация памяти в современных ЭВМ Требования к ёмкости памяти и её быстродействию являются противоречивыми. Память всегда дефицитный вычислительный ресурс. Иерархическая организация позволяет существенно снизить эксплуатационные издержки на использование памяти.

Постоянные запоминающие устройства Основным свойством памяти программ (хранит коды команд программы и константы) является ее энергонезависимость , то есть возможность хранения программы при отсутствии питания. Рис. 1. Обозначение ПЗУ на принципиальных схемах С точки зрения пользователей различают несколько основных типов энергонезависимой памяти используемой в основном как память программ: Рис. 2. Схема многоразрядного ПЗУ

ПЗУ масочного типа — mask-ROM. Содержимое ячеек ПЗУ этого типа заносится при ее изготовлении с помощью масок и не может быть впоследствии изменено, заменено или допрограммировано. Недостаток. Необходимость значительных производственных затрат на создание нового комплекта фотошаблонов и их внедрение в производство. Является экономически выгодным только при выпуске десятков и сотен тысяч приборов. Достоинство. ПЗУ масочного типа обеспечивают самую высокую надежность хранения информации по причине программирования в заводских условиях с последующим контролем результата. Рис. 3. Схема масочного постоянного запоминающего устройства

. Рис. 4. Обозначение масочного постоянного запоминающего устройства на принципиальных схемах Адреса ячеек памяти в этой микросхеме подаются на выводы A 0. . . A 9. Микросхема выбирается сигналом CS. При помощи этого сигнала можно наращивать объем ПЗУ Чтение микросхемы производится сигналом RD. Для крупносерийного производства масочные ПЗУ являются самым дешевым видом ПЗУ , и поэтому широко применяются в настоящее время.

ПЗУ, однократно программируемые пользователем , — OTPROM (One-Time Programmable ROM). В этих микросхемах постоянное соединение проводников в запоминающей матрице заменяется плавкими перемычками, изготовленными из поликристаллического кремния. Такие микросхемы называются программируемыми ПЗУ (ППЗУ). В качестве примера можно назвать микросхемы 155 РЕ 3, 556 РТ 4, 556 РТ 8 и другие. В процессе программирования на выводы питания и выходы микросхемы подаётся повышенное напряжение питание. При этом, если на выход микросхемы подаётся напряжение питания (логическая единица), то через перемычку ток протекать не будет и перемычка останется неповрежденной. Если же на выход микросхемы подать низкий уровень напряжения (присоединить к корпусу), то через перемычку будет протекать ток, который испарит эту перемычку и при последующем считывании информации из этой ячейки будет считываться логический ноль. ППЗУ невозможно использовать повторно, поэтому раз записанное ПЗУ при ошибочной или промежуточной программе приходится выкидывать.

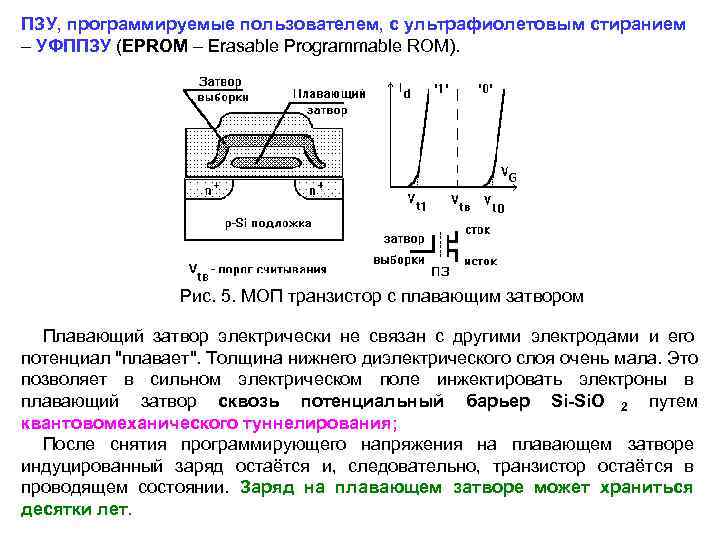

ПЗУ, программируемые пользователем, с ультрафиолетовым стиранием – УФППЗУ (EPROM – Erasable Programmable ROM). Рис. 5. МОП транзистор с плавающим затвором Плавающий затвор электрически не связан с другими электродами и его потенциал "плавает". Толщина нижнего диэлектрического слоя очень мала. Это позволяет в сильном электрическом поле инжектировать электроны в плавающий затвор сквозь потенциальный барьер Si-Si. O 2 путем квантовомеханического туннелирования; После снятия программирующего напряжения на плавающем затворе индуцированный заряд остаётся и, следовательно, транзистор остаётся в проводящем состоянии. Заряд на плавающем затворе может храниться десятки лет.

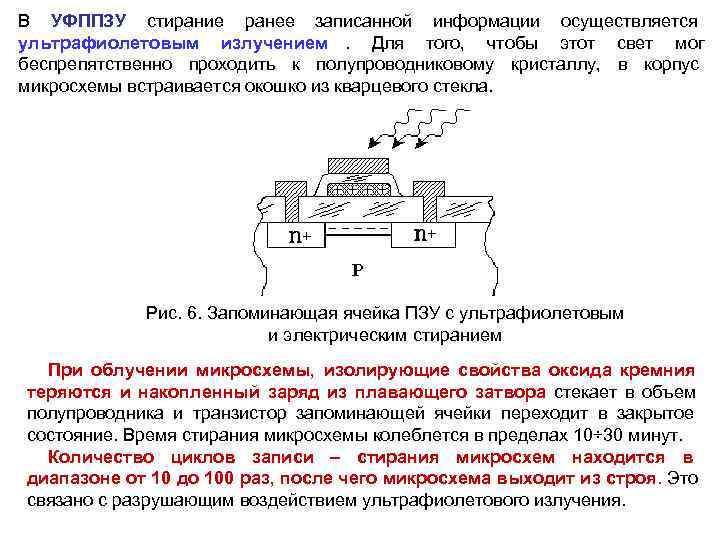

В УФППЗУ стирание ранее записанной информации осуществляется ультрафиолетовым излучением. Для того, чтобы этот свет мог беспрепятственно проходить к полупроводниковому кристаллу, в корпус микросхемы встраивается окошко из кварцевого стекла. Рис. 6. Запоминающая ячейка ПЗУ с ультрафиолетовым и электрическим стиранием При облучении микросхемы, изолирующие свойства оксида кремния теряются и накопленный заряд из плавающего затвора стекает в объем полупроводника и транзистор запоминающей ячейки переходит в закрытое состояние. Время стирания микросхемы колеблется в пределах 10÷ 30 минут. Количество циклов записи – стирания микросхем находится в диапазоне от 10 до 100 раз, после чего микросхема выходит из строя. Это связано с разрушающим воздействием ультрафиолетового излучения.

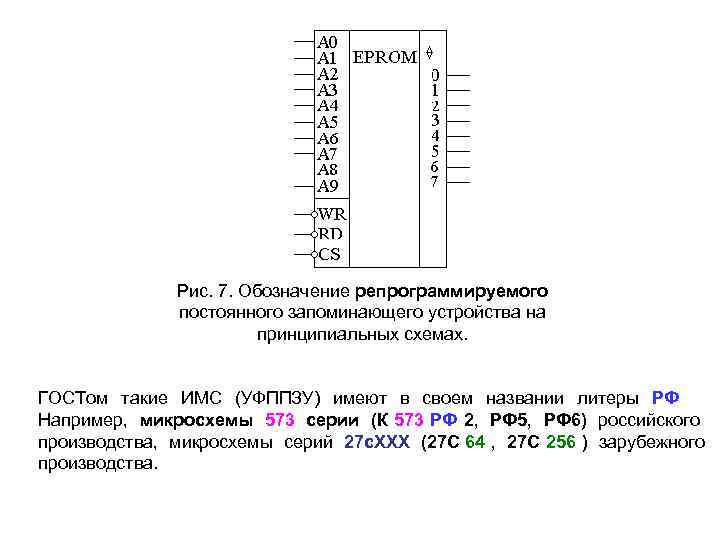

Рис. 7. Обозначение репрограммируемого постоянного запоминающего устройства на принципиальных схемах. ГОСТом такие ИМС (УФППЗУ) имеют в своем названии литеры РФ Например, микросхемы 573 серии (К 573 РФ 2, РФ 5, РФ 6) российского производства, микросхемы серий 27 с. XXX (27 С 64 , 27 С 256 ) зарубежного производства.

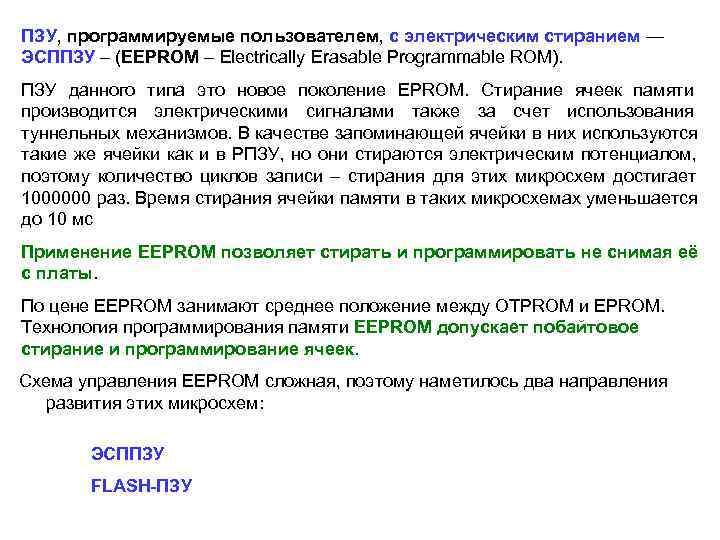

ПЗУ, программируемые пользователем, с электрическим стиранием — ЭСППЗУ – (EEPROM – Electrically Erasable Programmable ROM). ПЗУ данного типа это новое поколение EPROM. Стирание ячеек памяти производится электрическими сигналами также за счет использования туннельных механизмов. В качестве запоминающей ячейки в них используются такие же ячейки как и в РПЗУ, но они стираются электрическим потенциалом, поэтому количество циклов записи стирания для этих микросхем достигает – 1000000 раз. Время стирания ячейки памяти в таких микросхемах уменьшается до 10 мс Применение EEPROM позволяет стирать и программировать не снимая её с платы. По цене EEPROM занимают среднее положение между OTPROM и EPROM. Технология программирования памяти EEPROM допускает побайтовое стирание и программирование ячеек. Схема управления EEPROM сложная, поэтому наметилось два направления развития этих микросхем: ЭСППЗУ FLASH-ПЗУ

Область применения электрически стираемых ПЗУ – хранение данных, которые не должны стираться при выключении питания. ГОСТом такие ИМС имеют в своем названии литеры РР. Например, отечественные микросхемы 573 РР 3, 558 РР 1 и зарубежные микросхемы серии 28 c. XX. Рис. 8. Обозначение FLASH Рис. 9. Временная диаграмма чтения памяти на принципиальных информации из ПЗУ схемах. FLASH ROM – ПЗУ отличаются от ЭСППЗУ тем, что стирание производится не каждой ячейки отдельно , а всей микросхемы в целом ( как это делалось в РПЗУ) или блока запоминающей матрицы этой микросхемы.

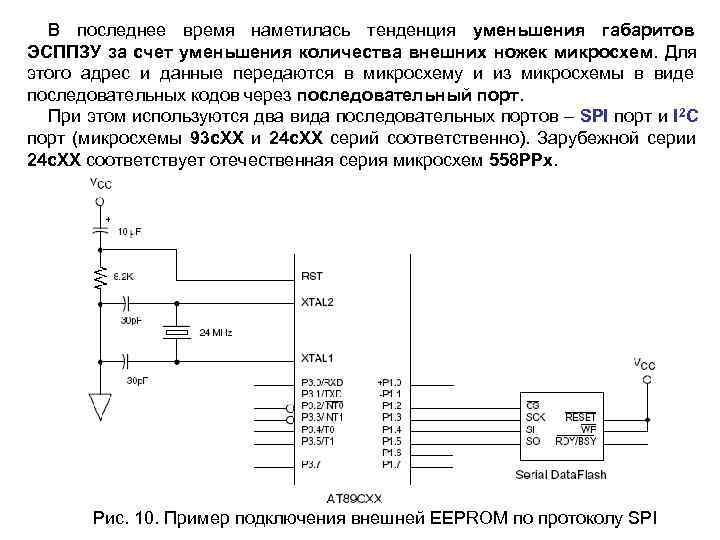

В последнее время наметилась тенденция уменьшения габаритов ЭСППЗУ за счет уменьшения количества внешних ножек микросхем. Для этого адрес и данные передаются в микросхему и из микросхемы в виде последовательных кодов через последовательный порт. При этом используются два вида последовательных портов – SPI порт и I 2 C порт (микросхемы 93 с. XX и 24 c. XX серий соответственно). Зарубежной серии 24 c. XX соответствует отечественная серия микросхем 558 РРх. Рис. 10. Пример подключения внешней EEPROM по протоколу SPI

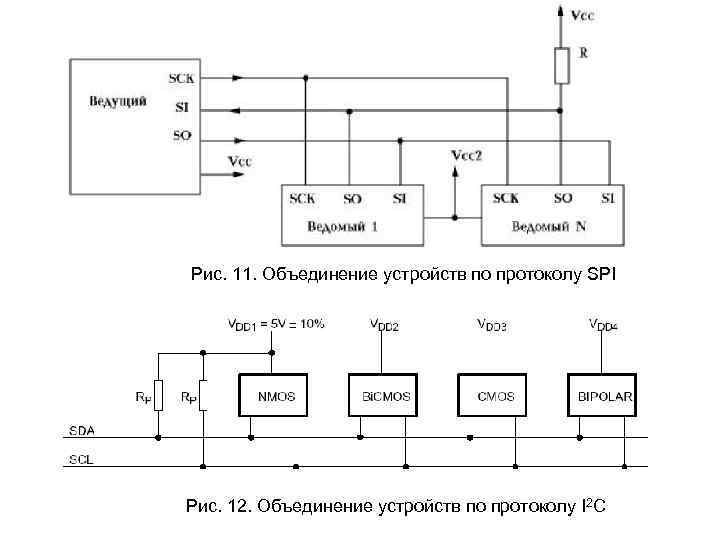

Рис. 11. Объединение устройств по протоколу SPI Рис. 12. Объединение устройств по протоколу I 2 C
