ЗАПОЛНЕНИЕ ОКОННЫХ ПРОЕМОВ Реконструкция Светопрозрачные конструкции l

ЗАПОЛНЕНИЕ ОКОННЫХ ПРОЕМОВ Реконструкция

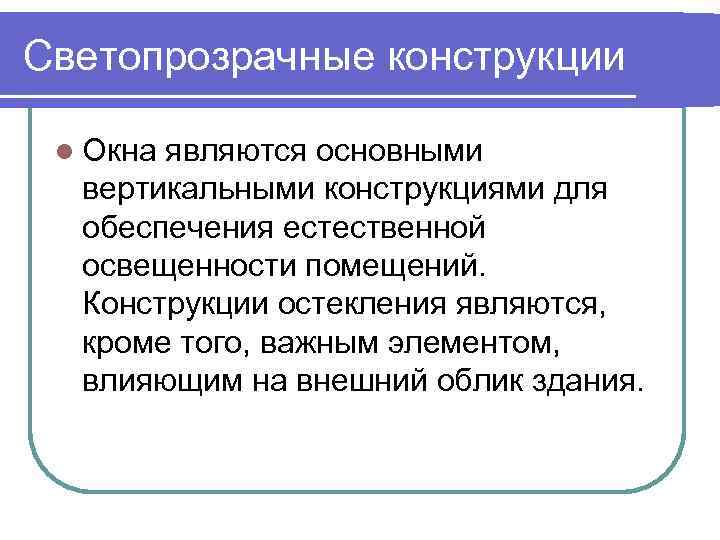

Светопрозрачные конструкции l Окна являются основными вертикальными конструкциями для обеспечения естественной освещенности помещений. Конструкции остекления являются, кроме того, важным элементом, влияющим на внешний облик здания.

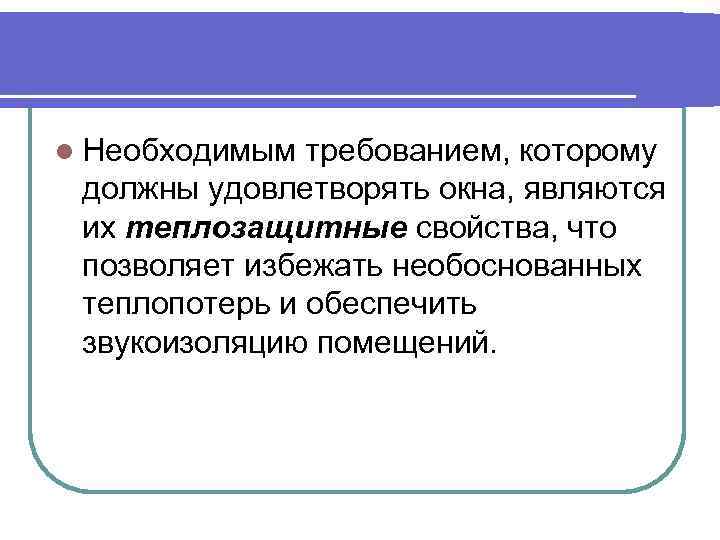

l Необходимым требованием, которому должны удовлетворять окна, являются их теплозащитные свойства, что позволяет избежать необоснованных теплопотерь и обеспечить звукоизоляцию помещений.

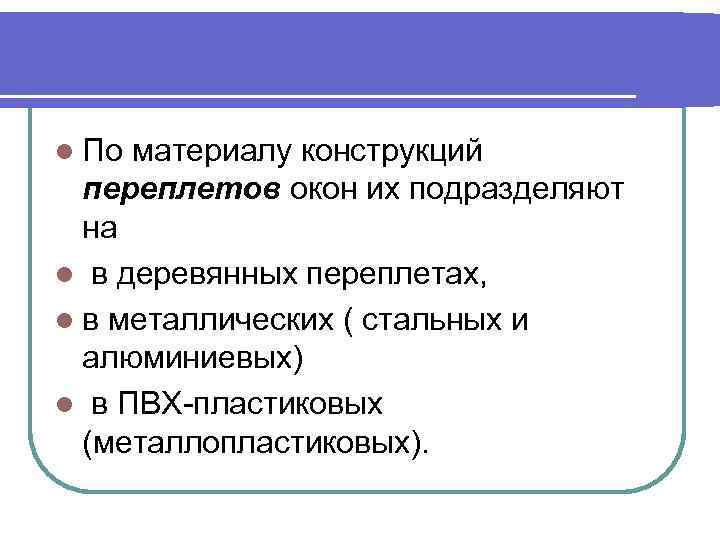

l По материалу конструкций переплетов окон их подразделяют на l в деревянных переплетах, l в металлических ( стальных и алюминиевых) l в ПВХ-пластиковых (металлопластиковых).

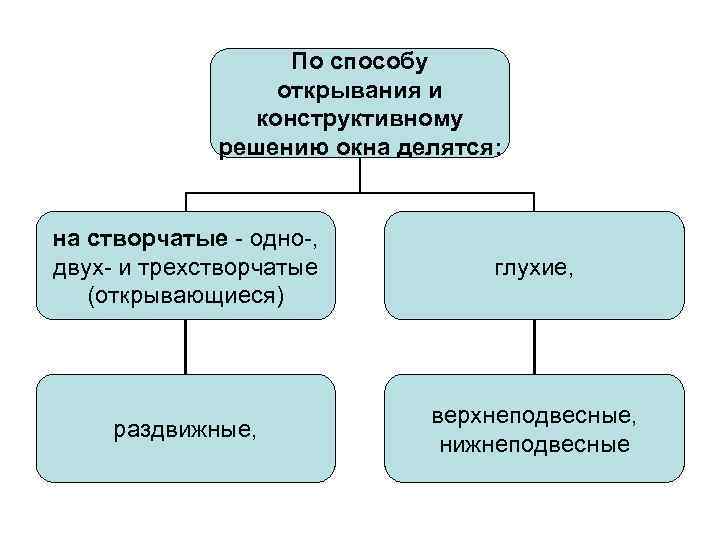

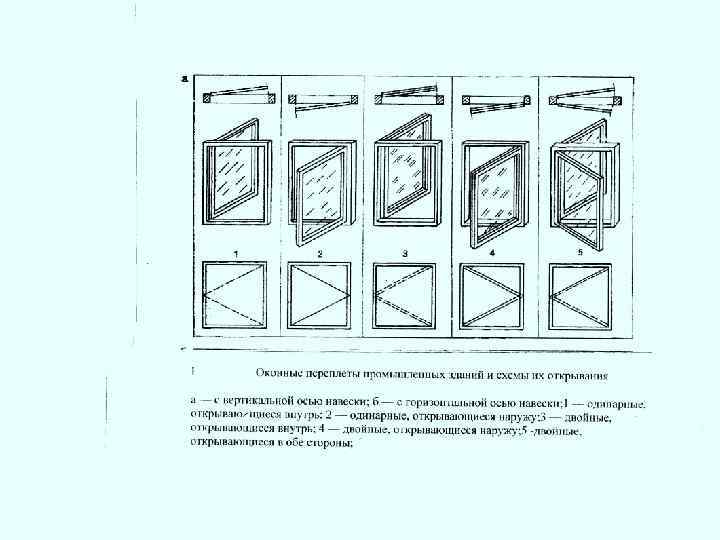

По способу открывания и конструктивному решению окна делятся: на створчатые - одно-, двух- и трехстворчатые (открывающиеся) глухие, раздвижные, верхнеподвесные, нижнеподвесные

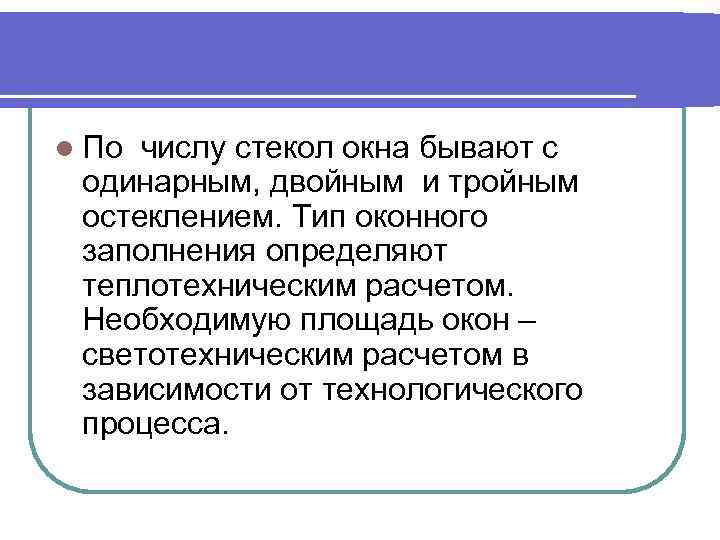

l По числу стекол окна бывают с одинарным, двойным и тройным остеклением. Тип оконного заполнения определяют теплотехническим расчетом. Необходимую площадь окон – светотехническим расчетом в зависимости от технологического процесса.

Оконные блоки состоят из оконных коробок, остекленных переплетов подоконных досок. Оконная коробка представляет собой раму, к которой крепятся оконные переплеты. При значительных размерах окон для повышения их жесткости коробки могут иметь дополнительные внутренние бруски – импосты, которые располагают вертикально и горизонтально. l l

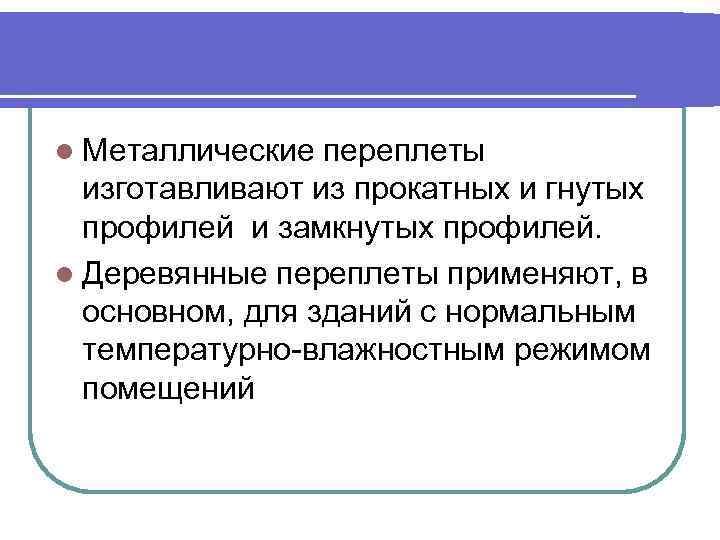

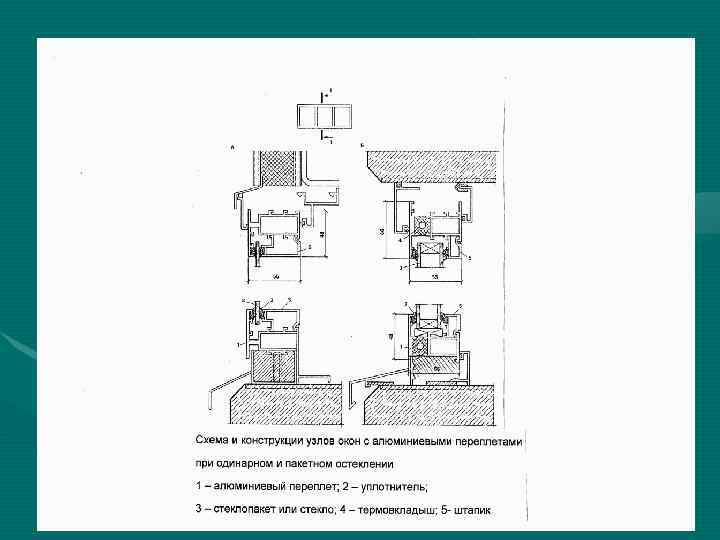

l Металлические переплеты изготавливают из прокатных и гнутых профилей и замкнутых профилей. l Деревянные переплеты применяют, в основном, для зданий с нормальным температурно-влажностным режимом помещений

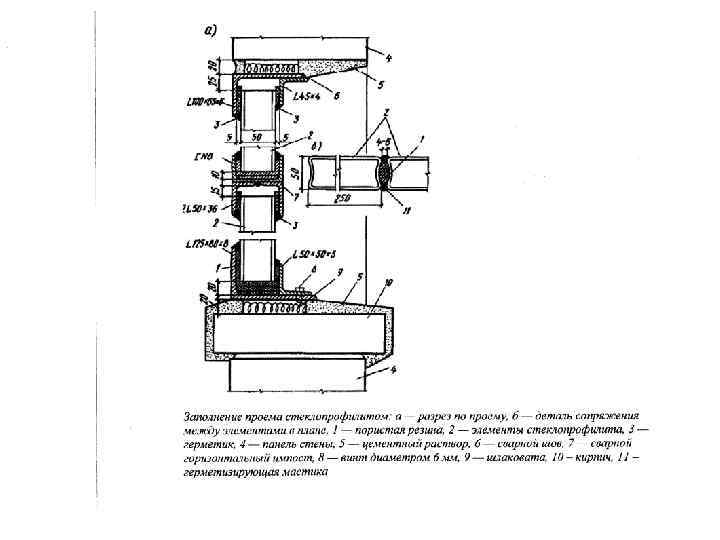

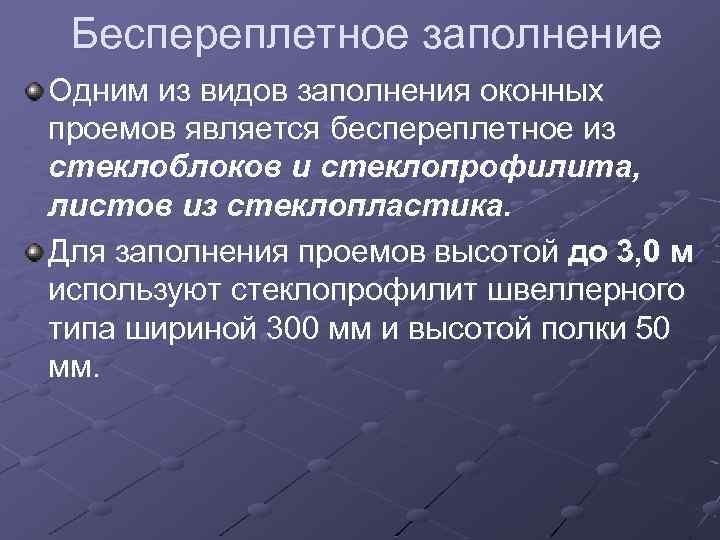

Беспереплетное заполнение Одним из видов заполнения оконных проемов является беспереплетное из стеклоблоков и стеклопрофилита, листов из стеклопластика. Для заполнения проемов высотой до 3, 0 м используют стеклопрофилит швеллерного типа шириной 300 мм и высотой полки 50 мм.

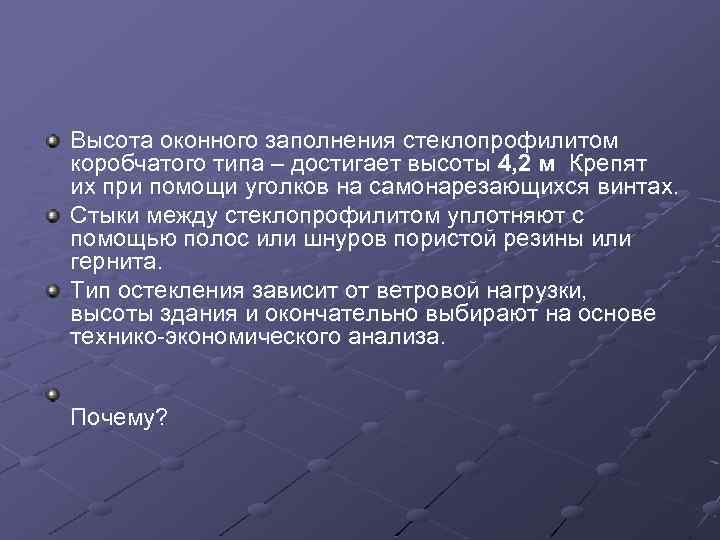

Высота оконного заполнения стеклопрофилитом коробчатого типа – достигает высоты 4, 2 м Крепят их при помощи уголков на самонарезающихся винтах. Стыки между стеклопрофилитом уплотняют с помощью полос или шнуров пористой резины или гернита. Тип остекления зависит от ветровой нагрузки, высоты здания и окончательно выбирают на основе технико-экономического анализа. Почему?

Ворота и двери п. з. Ворота предусматривают для проезда средств транспорта и прохода людей. Они, как окна, служат важным композиционным элементом при решении архитектуры фасадов. Размеры ворот увязывают с габаритами транспортных средств: ширина ворот – на 0, 6 м более габаритов транспорта; высота ворот –на 0, 2 м более.

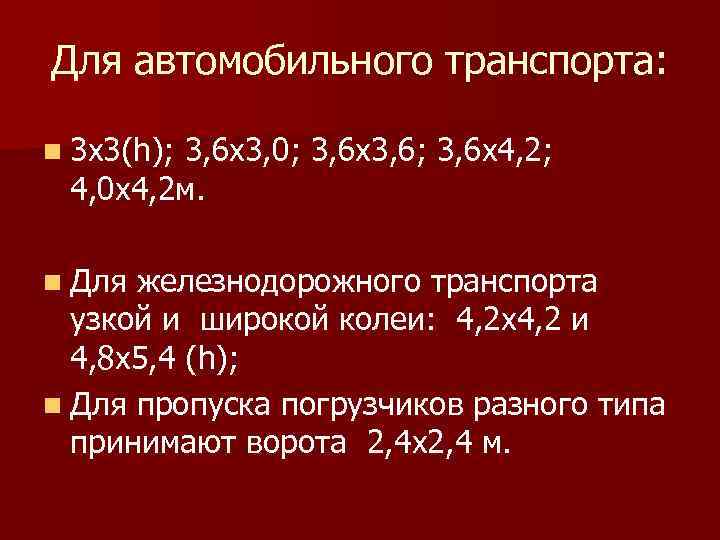

Для автомобильного транспорта: n 3 х3(h); 3, 6 х3, 0; 3, 6 х3, 6; 3, 6 х4, 2; 4, 0 х4, 2 м. n Для железнодорожного транспорта узкой и широкой колеи: 4, 2 х4, 2 и 4, 8 х5, 4 (h); n Для пропуска погрузчиков разного типа принимают ворота 2, 4 х2, 4 м.

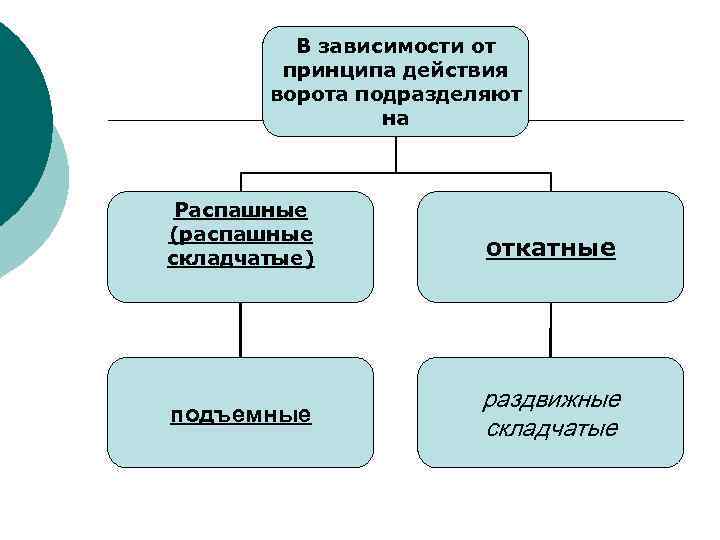

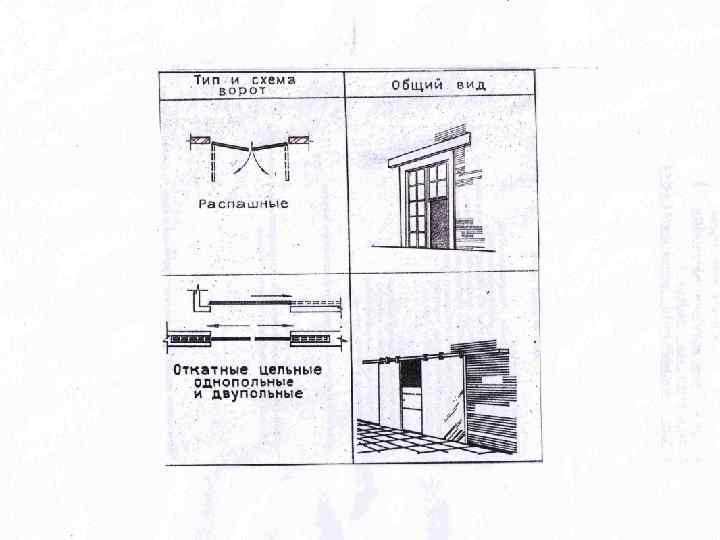

В зависимости от принципа действия ворота подразделяют на Распашные (распашные складчатые) подъемные откатные раздвижные складчатые

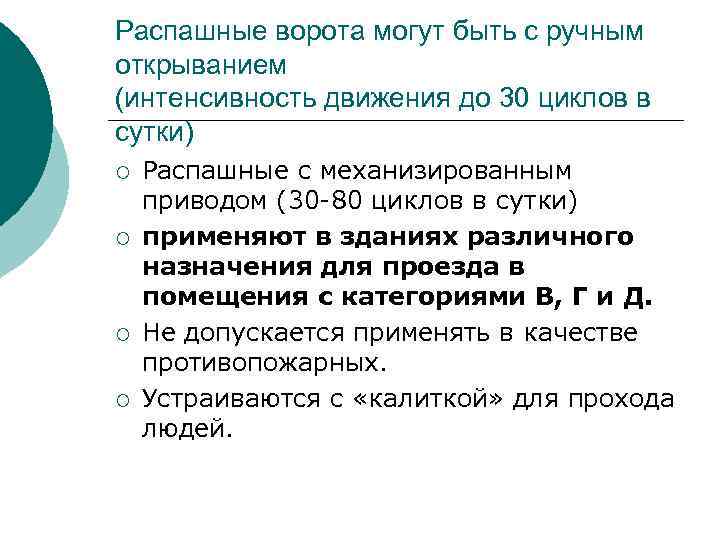

Распашные ворота могут быть с ручным открыванием (интенсивность движения до 30 циклов в сутки) ¡ ¡ Распашные с механизированным приводом (30 -80 циклов в сутки) применяют в зданиях различного назначения для проезда в помещения с категориями В, Г и Д. Не допускается применять в качестве противопожарных. Устраиваются с «калиткой» для прохода людей.

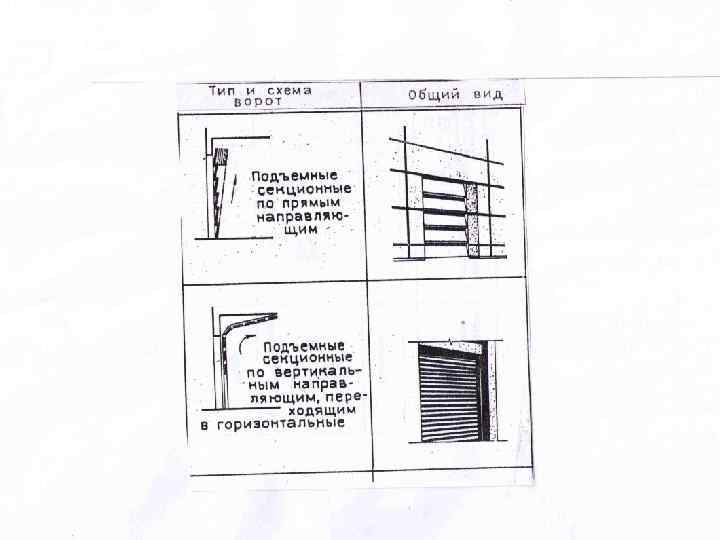

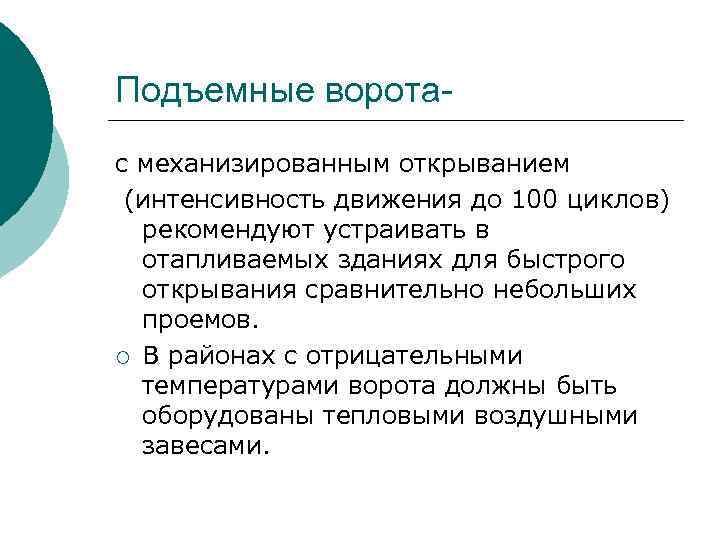

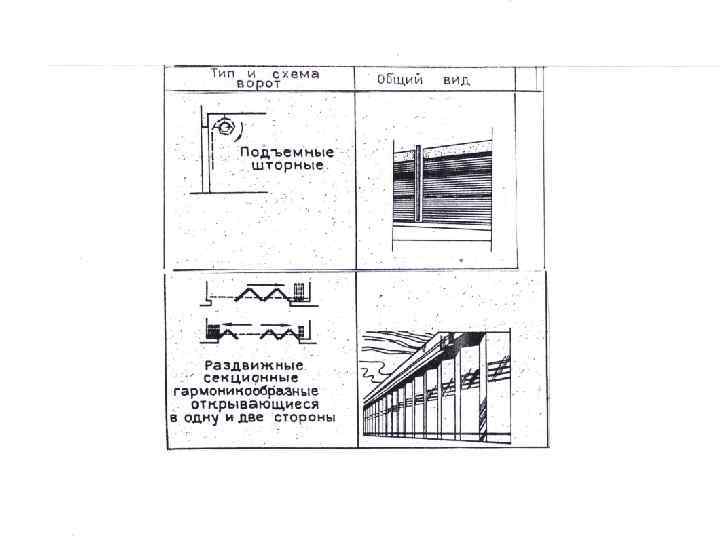

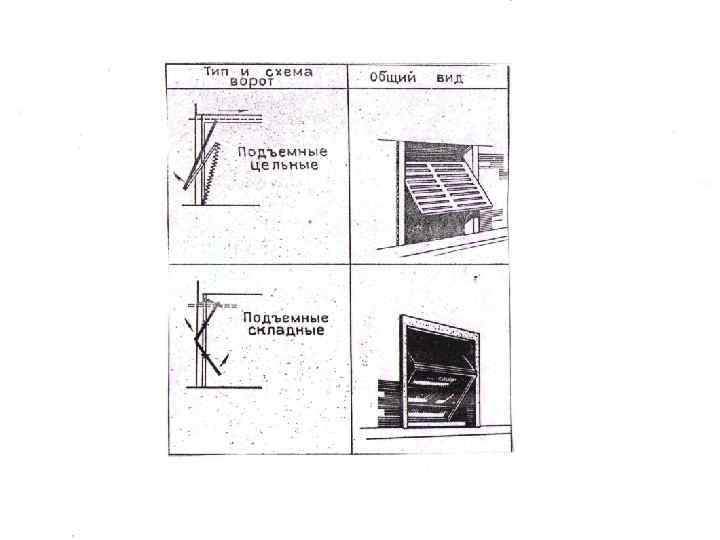

Подъемные воротас механизированным открыванием (интенсивность движения до 100 циклов) рекомендуют устраивать в отапливаемых зданиях для быстрого открывания сравнительно небольших проемов. ¡ В районах с отрицательными температурами ворота должны быть оборудованы тепловыми воздушными завесами.

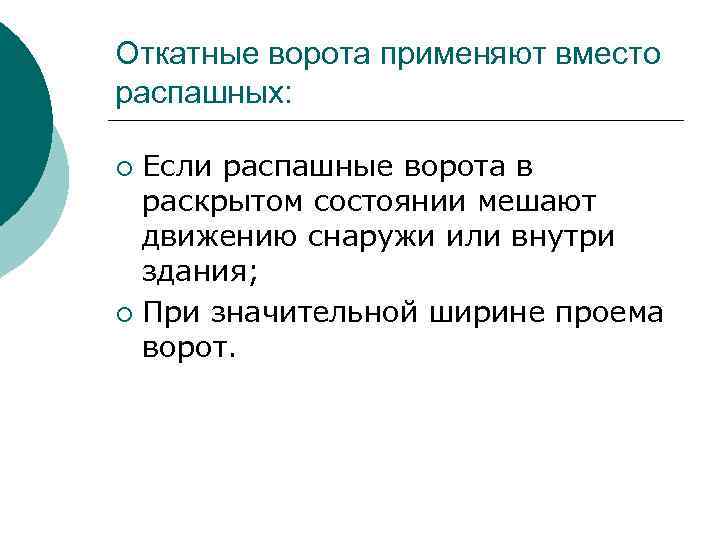

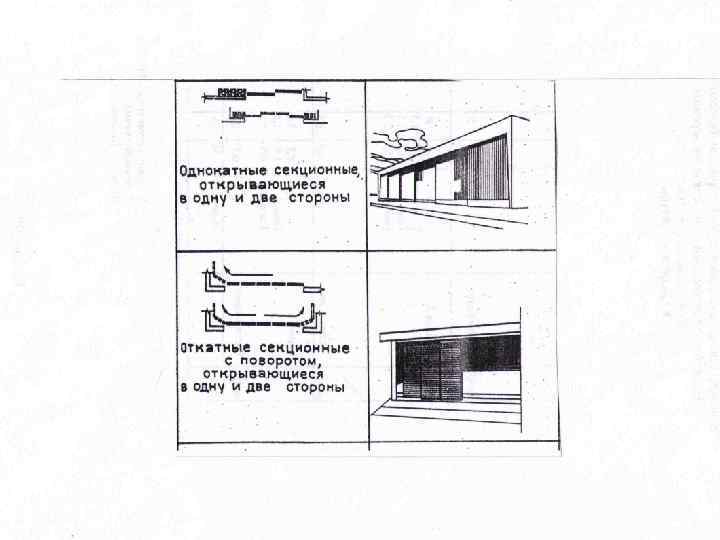

Откатные ворота применяют вместо распашных: Если распашные ворота в раскрытом состоянии мешают движению снаружи или внутри здания; ¡ При значительной ширине проема ворот. ¡

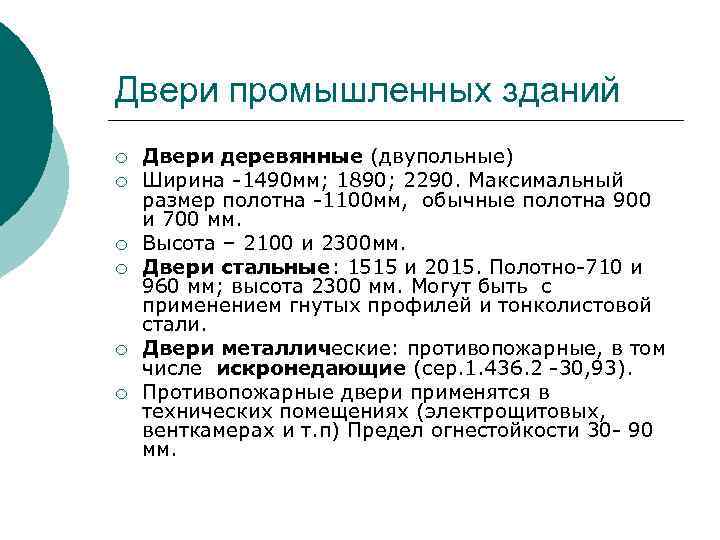

Двери промышленных зданий ¡ ¡ ¡ Двери деревянные (двупольные) Ширина -1490 мм; 1890; 2290. Максимальный размер полотна -1100 мм, обычные полотна 900 и 700 мм. Высота – 2100 и 2300 мм. Двери стальные: 1515 и 2015. Полотно-710 и 960 мм; высота 2300 мм. Могут быть с применением гнутых профилей и тонколистовой стали. Двери металлические: противопожарные, в том числе искронедающие (сер. 1. 436. 2 -30, 93). Противопожарные двери применятся в технических помещениях (электрощитовых, венткамерах и т. п) Предел огнестойкости 30 - 90 мм.
