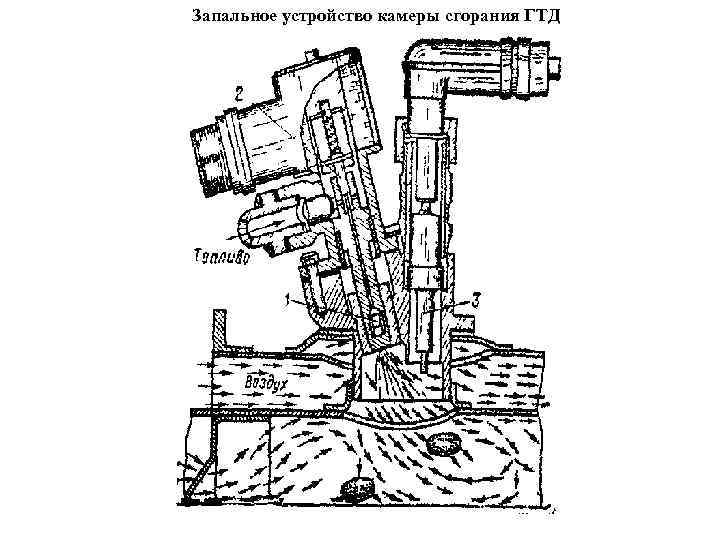

Запальное устройство камеры сгорания ГТД
Конструкция искровой свечи 1 - центральный электрод 2 – термоцемент в изоляторе 3 - керамический изолятор 4 – шайба 5 – стеклогерметик 6 – втулка 7 – шайба 8 – корпус 9 - медная шайба

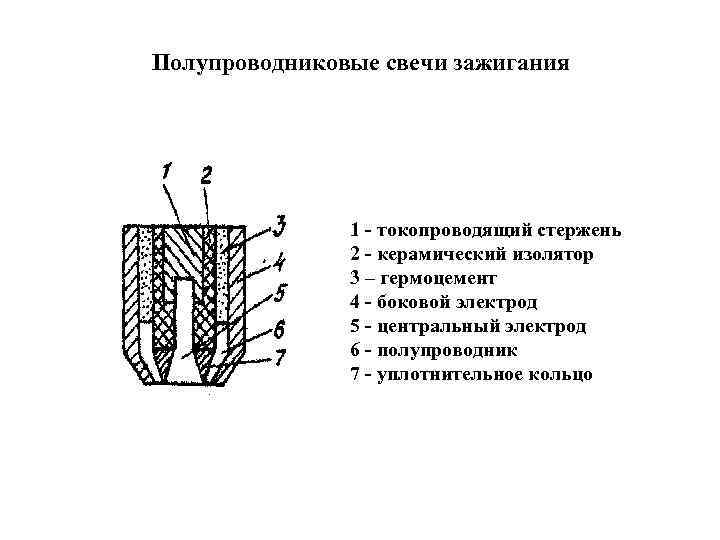

Полупроводниковые свечи зажигания 1 - токопроводящий стержень 2 - керамический изолятор 3 – гермоцемент 4 - боковой электрод 5 - центральный электрод 6 - полупроводник 7 - уплотнительное кольцо
Принципиальная схема образования разряда вдоль поверхности полупроводника
Эрозионные свечи зажигания 1 – корпус 2 - центральный стержень 3 - керамический изолятор 4 - боковой серебряный электрод 5 - центральный серебряный электрод А - рабочая поверхность
Принципиальная схема индукционной катушки

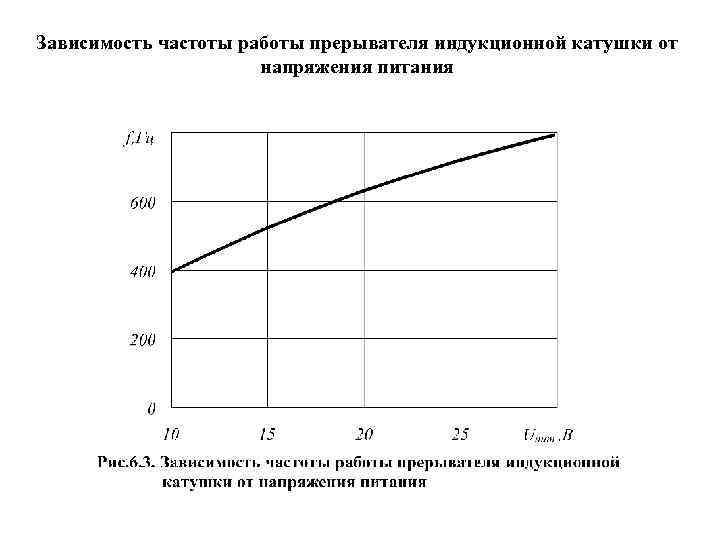

Зависимость частоты работы прерывателя индукционной катушки от напряжения питания
Комбинированная система зажигания с полупроводниковой свечёй
Низковольтные системы зажигания с эрозионными свечами
