ЗАПАДНО-СИБИРСКАЯ ПЛИТА
Регион представляет собой крупнейшую молодую эпипалезойскую плиту (осадочный бассейн) которая занимает обширную территорию Западно. Сибирской низменности, выполненную мощными толщами осадочных пород. C юга осадочный бассейн ограничен герцинскими и каледонскими складчатыми сооружениями Алтае. Саянской аккреционно-коллизионной области и каледонскими структурами Казахстано-Киргизского супертеррейна, с запада и северо-запада плиту обрамляют позднепалеозойский складчатый пояс Урала, с востока Сибирская платформа и позднедокембрийские образования Енисейского кряжа, а с северо-востока складчатые сооружения Таймыро. Североземельской области. На севере Западно-Сибирский бассейн открывается в сторону океана и переходит в пассивную окраину, которая большей частью является затопленной окраиной материковых структур. На юго-западе, в районе Тургайской седловины, структуры Западно-Сибирской плиты сочленяются с Туранским эпипалеозойским осадочным бассейном.

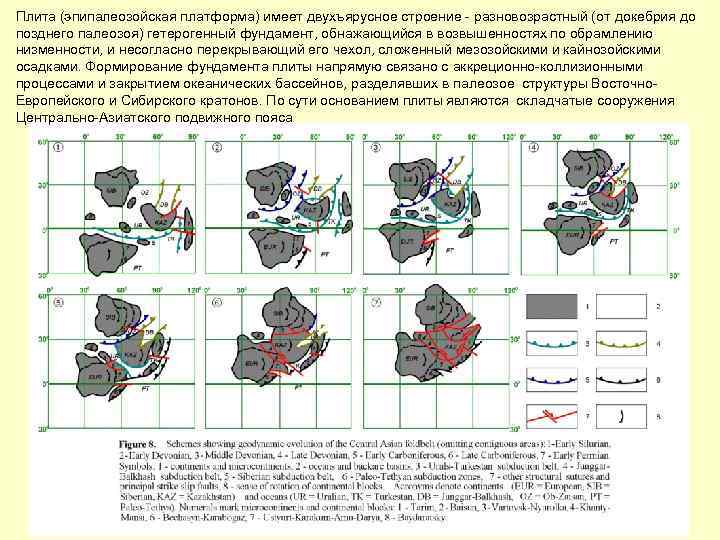

Плита (эпипалеозойская платформа) имеет двухъярусное строение - разновозрастный (от докебрия до позднего палеозоя) гетерогенный фундамент, обнажающийся в возвышенностях по обрамлению низменности, и несогласно перекрывающий его чехол, сложенный мезозойскими и кайнозойскими осадками. Формирование фундамента плиты напрямую связано с аккреционно-коллизионными процессами и закрытием океанических бассейнов, разделявших в палеозое структуры Восточно. Европейского и Сибирского кратонов. По сути основанием плиты являются складчатые сооружения Центрально-Азиатского подвижного пояса
О взаимоотношениях и точной конфигурации различных структурных элементов фундамента плиты нет единого мнения. Однако, совершенно ясно, что в основании Западно. Сибирской плиты находят продолжение структуры ее обрамления. На западе это докембрийские складчатые сооружения Ангарского и Приенисейского поясов, т. е. погруженная окраина Сибирской платформы. На юго-востоке каледонские структуры центральной части АССО, на юго-западе далеко вглубь прослеживается продолжение каледонских складчатых сооружений Казахстанского супертеррейна. Крайнюю западную часть формируют герцинские комплексы Уральского пояса, которые к северу огибая Казахстанский супертеррейн, сочленяются с близкими по возрасту формирования коры структурами Центрально-Западно-Сибирской провинции. Выходами на поверхность последних являются склдачатые сооружения Западной части АССО.
скв. Вездеходная 4 Существование в основании Зап. Сибирской плиты разновозрастных акрреционно-коллизионных структур и разделяющих их крупных сутурных зон подтверждается бурением и интенсивными положительными магнитными аномалиями. В южной части вскрыты офиолиты, девонские и нижнекаменноугольные граувакковые отложения и лавы. Несколько полос офиолитовой ассоциации устанавливается в Зауралье, где скважинами вскрыты ультрабазитовые разности офиолитовой ассоциации. Офиолиты обнаружены в скважинах в районе Сургута и Нижневартовска. В целом в строении фундамента Западно. Сибирской плиты можно выделить три офиолитовых пояса: Нижневартовско. Александровский, Западно. Сургутский и Зауральский Гипербазитам в пределах этих поясов сопутствуют кремнистые сланцы, яшмы и граувакково-черносланцевые толщи в основном девонского возраста.

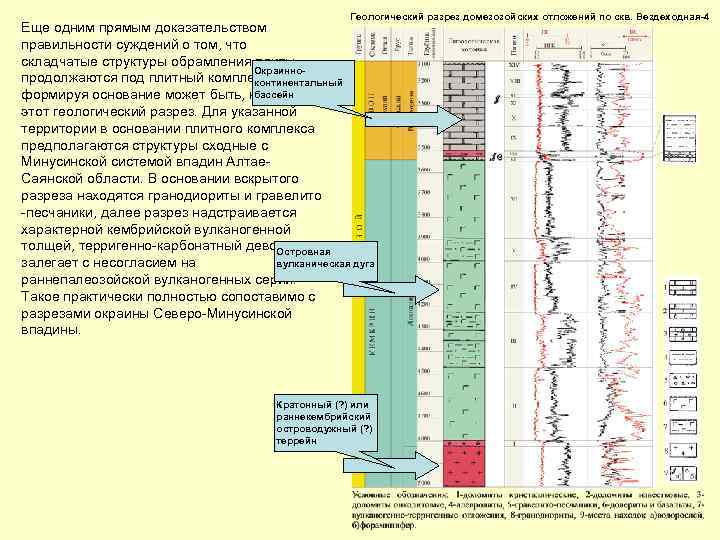

Геологический разрез домезозойских отложений по скв. Вездеходная-4 Еще одним прямым доказательством правильности суждений о том, что складчатые структуры обрамления плиты Окраиннопродолжаются под плитный комплекс, континентальный бассейн формируя основание может быть, например, этот геологический разрез. Для указанной территории в основании плитного комплекса предполагаются структуры сходные с Минусинской системой впадин Алтае. Саянской области. В основании вскрытого разреза находятся гранодиориты и гравелито -песчаники, далее разрез надстраивается характерной кембрийской вулканогенной толщей, терригенно-карбонатный девон Островная вулканическая дуга залегает с несогласием на раннепалеозойской вулканогенных серии. Такое практически полностью сопоставимо с разрезами окраины Северо-Минусинской впадины. Кратонный (? ) или раннекембрийский островодужный (? ) террейн
карта аномалий магнитного поля карта гравитационных аномалий Геофизические поля и построенные геологические профили докайнозойских комплексов на восточной окраине плиты напрямую указывает на погружение под слабо деформированный юрско-меловой чехол осадков венд-раннепалеозойских преимущественно карбонатных окраинно-континентальных отложений, неотличимых от соответствующих разрезов западной окраины Сибирской платформы.
В составе аккреционно-коллизионных систем, формирующих основание плиты по данным ГСЗ и данным бурения предполагается наличие нескольких крупных раннедокембрийских массивов (кратонных террейнов). Наиболее крупным из них является Ханты-Мансийский на северной окраине Казахстанского супертеррейна. Вскрытые здесь породы представлены кристаллическими сланцами и гнейсами предположительно раннерифейского (10001200 млн. лет) или более древнего возраста. Аналогичные комплексы переработанные в разные орогенические эпохи в течение позднего докембря – палеозоя отмечаются на восточной окраине территории Западно. Сибирской плиты –, Недояхский (Гыданский), Верхнекетский (Касский) массивы. Коллизией последнего, в том числе, можно объяснить формирование позднедокембрийского аккреционноколлизионного шва на востоке Енисейского кряжа (Исаковская и Предивинская зоны). Еще одним крупным кратонным террейном может быть Барнаульский кристаллический массив на западной периферии Салаирского кряжа. Его присутствие, вероятно, могло обусловить соврменную изогнутую форму надвиговых структур Салаирского кряжа и конфигурацию границ Кузнецкого прогиба.
250 млн. лет 650 млн. лет Дудинка сей Ени Тазо ент ский микроконтин оч Вост но-Гыдан III Игарка к рс ий к т он ин е онт н ск ий Си м би I ско -Т ха уру - сутурные зоны сочленения континента и микроконтинентов VI сей Ени - Палеоазиатский океан Туруханск ок икр -зона добайкальской складчатости ин нт Таз II - байкалиды ен т я а вска губ к О б с а я микроконтинент Ямало-Гыданский г у ба к ейс Енис IV ий зал и в Кас I-IV - сутурные зоны: I - Приенисейская, II - Худосейская, III - Уренгойско. Колтогорская, IV - Худуттейская; V - Енисейский кряж, VI - Туруханское поднятие V Количество и конфигурация границ относительно древних структурных элементов (кратонных террейнов) в составе домезозойского основания в различных моделях существенно меняется. Например в представленной модели на западной периферии Сибирской платформы преполагается не два, а три крупных дорифейских домена, разделенных узкими неопротерозойскими коллизионными швами (сутурами). Как правило сутурные зоны как наиболее мобильные и проницаемые структурные элементы стали в последствии (в конце перми – начале триаса) областями растяжения и грабеннообразования.

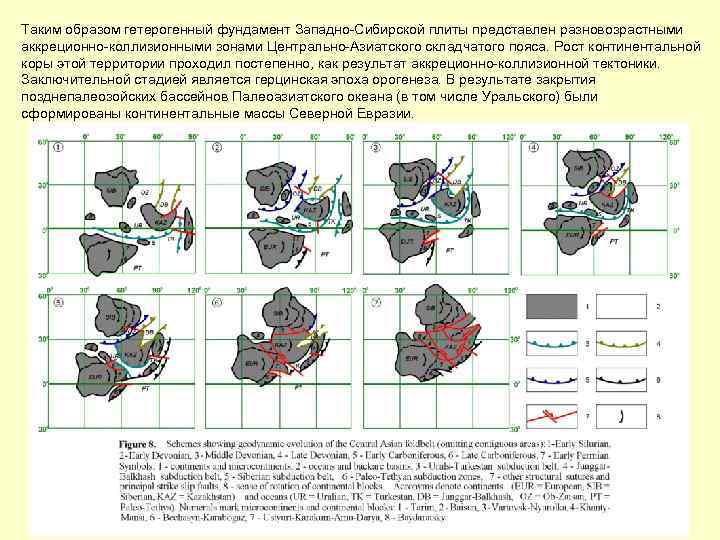

Таким образом гетерогенный фундамент Западно-Сибирской плиты представлен разновозрастными аккреционно-коллизионными зонами Центрально-Азиатского складчатого пояса. Рост континентальной коры этой территории проходил постепенно, как результат аккреционно-коллизионной тектоники. Заключительной стадией является герцинская эпоха орогенеза. В результате закрытия позднепалеозойских бассейнов Палеоазиатского океана (в том числе Уральского) были сформированы континентальные массы Северной Евразии.
Карта поверхности (рельефа) фундамента Карта изолиний поверхности Мохо. Основной причиной формирования на территории Западной Сибири крупного эпипалеозойского седиментационного бассейна является внутриконтинентальный рифтогенез. Здесь можно провести аналогию с древними платформами (авлакогенная стадия). Мощность континентальной коры составляет 43 -46 км. в западной части (продолжение Уральских структур), 39 -43 км. у окраины Сибирской платформы, 36 -37 км в центральной части. Таким образом наблюдается некоторое сокращение мощности от периферии к центральной части низменности, где по современным данным фиксируется достаточно типичная рифтогенная картина глубинного строения с утонением континентальной коры. Как правило палеорифты выражены впадинами глубиной до 2 км. , которые ограничены сбросами. Они достаточно надежно устанавливаются по геофизическим данным. Им свойственны положительные гравитационные аномалии, соответствующие распространению в их пределах тяжелых базальтовых пород. С грабенами ассоциирует и повышение теплового потока по сравнению с его значениями за их пределами. Кроме того также характерны четкие магнитные аномалии, вытянутые вдоль грабеновых структур.
В основании Западно-Сибирской плиты прослеживается несколько крупных палеорифтовых систем. Это протяженные, вытянутые в субмеридиональном направлении структуры, наиболее выраженным из которых является Колтогорско-Уренгойский грабен, вытянутый практически через всю плиту, уходя в основание Южно-Карской впадины Карского моря. От него косо к северозападу отходит Ямальский грабен. Оба грабена обычно объединяет в единую систему (Ямало-Пуровский авлакоген). Вдоль восточного края Западно. Сибирской низменности протягивается второй хорошо выраженный палеорифт Худосеевский грабен. На крайнем югозападе низменности вблизи стыка с Уралом прослеживается выходы на поверхность структур Челябинская система грабенов. Грабены выполнены толщами (туринская, челябинская серии и их аналоги), среди которых, с одной стороны, присутствуют контрастные вулканические серии (базальты близкие по составу океаническим толеитам и субщелочные риолиты), а с другой конгломераты, образующие характерную грубообломочную континентальную грабеновую фацию.

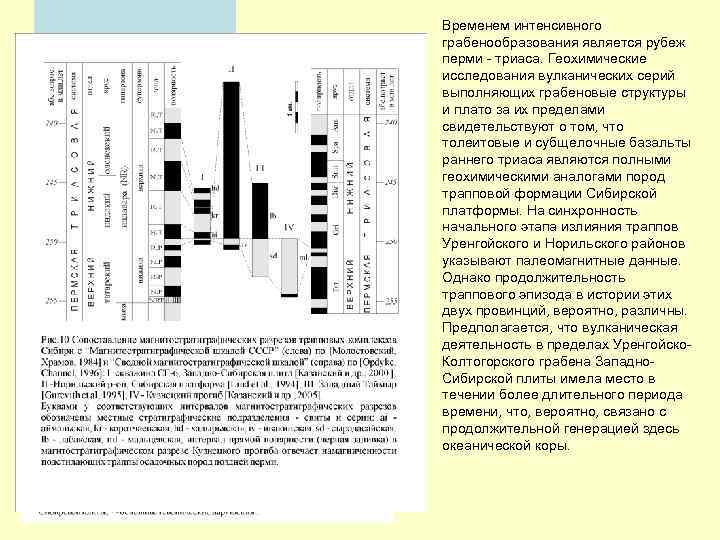

Временем интенсивного грабенообразования является рубеж перми - триаса. Геохимические исследования вулканических серий выполняющих грабеновые структуры и плато за их пределами свидетельствуют о том, что толеитовые и субщелочные базальты раннего триаса являются полными геохимическими аналогами пород трапповой формации Сибирской платформы. На синхронность начального этапа излияния траппов Уренгойского и Норильского районов указывают палеомагнитные данные. Однако продолжительность траппового эпизода в истории этих двух провинций, вероятно, различны. Предполагается, что вулканическая деятельность в пределах Уренгойско. Колтогорского грабена Западно. Сибирской плиты имела место в течении более длительного периода времени, что, вероятно, связано с продолжительной генерацией здесь океанической коры.

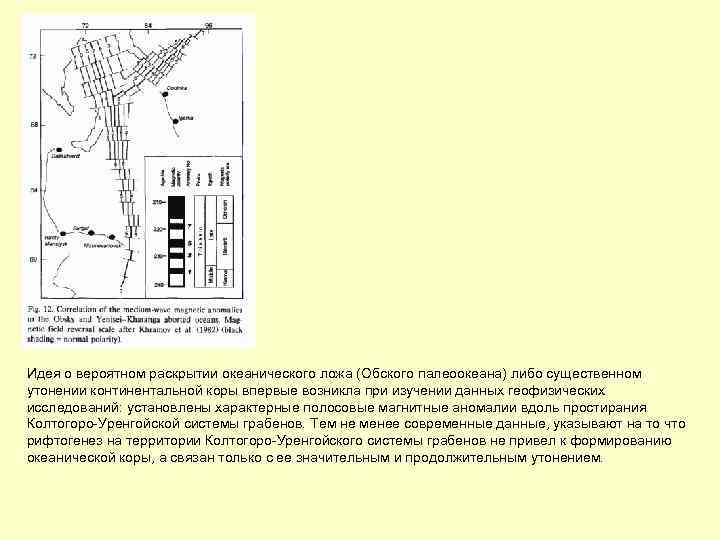

Идея о вероятном раскрытии океанического ложа (Обского палеоокеана) либо существенном утонении континентальной коры впервые возникла при изучении данных геофизических исследований: установлены характерные полосовые магнитные аномалии вдоль простирания Колтогоро-Уренгойской системы грабенов. Тем не менее современные данные, указывают на то что рифтогенез на территории Колтогоро-Уренгойского системы грабенов не привел к формированию океанической коры, а связан только с ее значительным и продолжительным утонением.
В качестве одной из основных причин формирования грабеновых структур расширяющихся в направлении с юга на север можно предположить внутриплитные сдвиговые перемещения, обусловленные разницей угловых скоростей Сибирского и Европейского тектонических доменов Евразийской плиты при общем ее дрифте в течение мезозоя по часовой стрелке. Сибирская платформенная область опережает в своем движении Европейскую в результате чего на севере Центральной Азии возникает режим растяжения, на юге доминирует сжатие. Отражением такого тектонического режима соответственно являются грабеновые структуры на в основании Западной Сибири и существенные деформации в Алтае-Санской области. Утонение континентальной коры в итоге приводит к формированию над грабеновыми структурами осадочного бассейна.
Распространение мезо-кайнозойских отложений Западной Сибири, напрямую указывает на постепенное разростание этого бассейна с севера на юг. Таким образом формированию осадочного бассейна Западной Сибири предшествовал этап пермо-триасового рифтогенеза. В ходе развития, постепенное погружение территории компенсировалось поступлением обломочного материала, так что ложе бассейна постоянно находилось вблизи уровня моря. Самыми древними породами осадочного чехла являются нижнеюрские отложения (тюменская свита и ее аналоги), выходящие на поверхность в краевых частях плиты. Они резко несогласно перекрывают разновозрастные, гетерогенные комплексы основания и переходный раннемезойский “авлакогенный“ этаж.

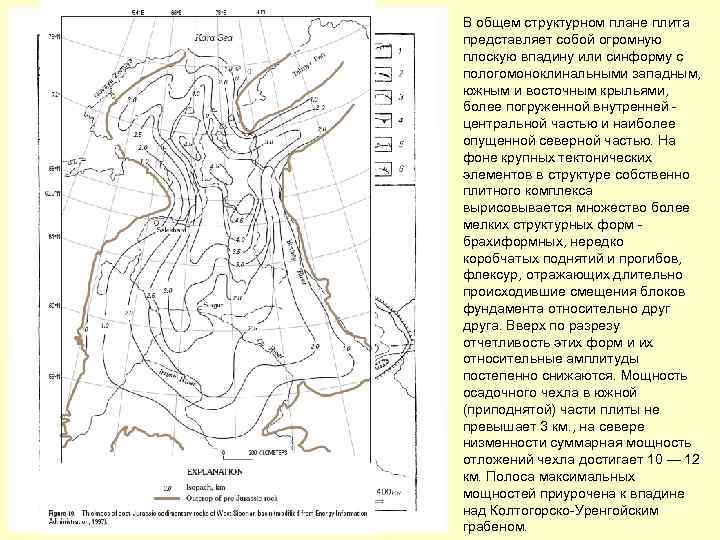

В общем структурном плане плита представляет собой огромную плоскую впадину или синформу с пологомоноклинальными западным, южным и восточным крыльями, более погруженной внутренней центральной частью и наиболее опущенной северной частью. На фоне крупных тектонических элементов в структуре собственно плитного комплекса вырисовывается множество более мелких структурных форм брахиформных, нередко коробчатых поднятий и прогибов, флексур, отражающих длительно происходившие смещения блоков фундамента относительно друга. Вверх по разрезу отчетливость этих форм и их относительные амплитуды постепенно снижаются. Мощность осадочного чехла в южной (приподнятой) части плиты не превышает 3 км. , на севере низменности суммарная мощность отложений чехла достигает 10 — 12 км. Полоса максимальных мощностей приурочена к впадине над Колтогорско-Уренгойским грабеном.
Крупными структурными элементами являются: краевые моноклинальные зоны – Западная, Восточная, Южная. Центральную часть занимают Хантейское и Кеть-Вахское поднятия, разделенные узким Пурским желобом. С востока они обрамлены Чулымской впадиной, с юга Среднеиртышской, с запада – Мансийской. На севере в сторону Карского моря открывается Надым-Тазовская синформа. Енисей-Хатангский прогиб, территориально и генетически можно рассматривать как ответвление Западно. Сибирского бассейна. Такое районирование принято по подошве юрско -кайнозойского плитного комплекса. Палеоген-неогеновые комплексы несколько невелируют эту структуру, однако простирание крупных региональных структур сохраняется.

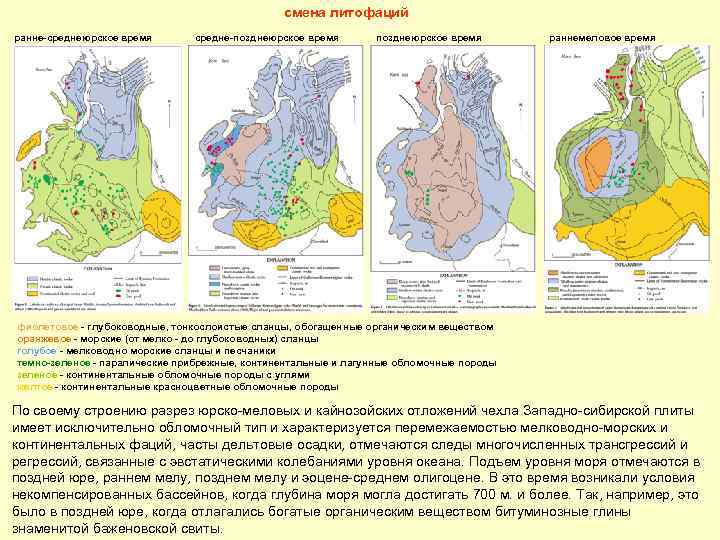

смена литофаций ранне-среднеюрское время средне-позднеюрское время раннемеловое время фиолетовое - глубоководные, тонкослоистые сланцы, обогащенные органическим веществом оранжевое - морские (от мелко - до глубоководных) сланцы голубое - мелководно морские сланцы и песчаники темно-зеленое - паралические прибрежные, континентальные и лагунные обломочные породы зеленое - континентальные обломочные породы с углями желтое - континентальные красноцветные обломочные породы По своему строению разрез юрско-меловых и кайнозойских отложений чехла Западно-сибирской плиты имеет исключительно обломочный тип и характеризуется перемежаемостью мелководно-морских и континентальных фаций, часты дельтовые осадки, отмечаются следы многочисленных трансгрессий и регрессий, связанные с эвстатическими колебаниями уровня океана. Подъем уровня моря отмечаются в поздней юре, раннем мелу, позднем мелу и эоцене-среднем олигоцене. В это время возникали условия некомпенсированных бассейнов, когда глубина моря могла достигать 700 м. и более. Так, например, это было в поздней юре, когда отлагались богатые органическим веществом битуминозные глины знаменитой баженовской свиты.
Схематический геологический разрез через северную часть Западно-Сибирской плиты Схематический геологический разрез через южную часть Западно-Сибирской плиты
Схема расположения нефтяных и газовых месторождений
Туранская плита занимает территорию Тургайского плато и расположенную южнее туранскую денудационно-аккумулятивную равнину. На северо-западе Туранская плита ограничена Восточно. Европейской платформой, на севере горными сооружениями Южного Урала, на востоке палеозойскими складчатыми сооружениями Казахстана и Тянь-Шаня. С юга Туранская плита обрамляется структурами Средиземноморского альпийскими складчатого пояса, на западе скрывается под водами Каспийского моря и далее смыкается со Скифской плитой. Скифская плита включает области Степного Крыма и Предкавказья. Она вытянута в виде узкой полосы от акватории Каспийского моря на востоке до Карпат на западе, непосредственно южнее Восточно-Европейской платформы и ограничена с севера Украинским щитом. На юге границей Скифской плиты являются альпийские складчатые сооружения Кавказа и Горного Крыма.

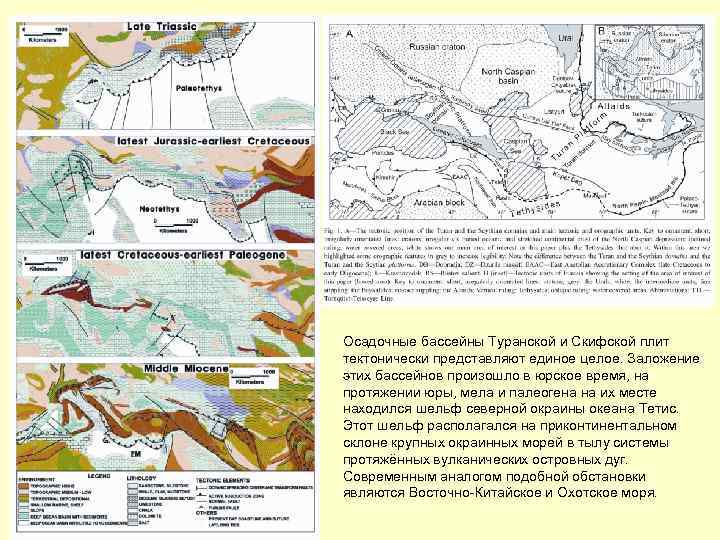

Осадочные бассейны Туранской и Скифской плит тектонически представляют единое целое. Заложение этих бассейнов произошло в юрское время, на протяжении юры, мела и палеогена на их месте находился шельф северной окраины океана Тетис. Этот шельф располагался на приконтинентальном склоне крупных окраинных морей в тылу системы протяжённых вулканических островных дуг. Современным аналогом подобной обстановки являются Восточно-Китайское и Охотское моря.
Фундамент Туранской и Скифской молодых платформ сформирован в результате палеозойских аккреционно-коллизионных событий. Финальной стадией формирования структуры фундамента считается герцинская эпоха. В силу аккреционно-коллизионного происхождения фундамент платформ имеет гетерогенное строение и представлен серией крупных тектонических единиц преимущественно островодужного (вулканогенные комплексы палеозоя) и аккреционного (метатерригенные и турбитивые комплексы с остатками офиолитов палеозойского возраста) происхождения. В аккреционную матрицу запечатаны массивы кристаллических пород (кристаллические сланцы, гнейсы), представляющие собой, вероятно, остатки кратонных террейнов, наиболее крупным из которых является Северо-Устюртский.
Мощность континентальной коры, сформированной в палеозое составляет в среднем 35 -40 км.
Блоки фундамента разделены системой протяженных разломов преимущественно сдвиговой кинематики. Наиболее крупной является Мангышлакско-Гиссарская (Скифско-Туранская) система раломов, разделяющая фундамент Туранской плиты на две части: относительно приподнятую северо-восточную и опущенную юго-западную. Фундамент первой в основном связан с историей Уральского и Палеоазиатского океанов, а формирование второй связано с дотриасовой историей океана Тетис.

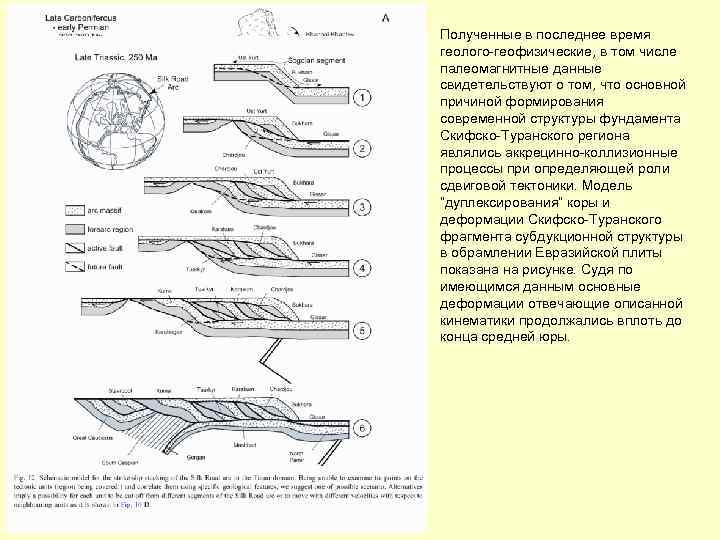

Полученные в последнее время геолого-геофизические, в том числе палеомагнитные данные свидетельствуют о том, что основной причиной формирования современной структуры фундамента Скифско-Туранского региона являлись аккрецинно-коллизионные процессы при определяющей роли сдвиговой тектоники. Модель “дуплексирования” коры и деформации Скифско-Туранского фрагмента субдукционной структуры в обрамлении Евразийской плиты показана на рисунке. Судя по имеющимся данным основные деформации отвечающие описанной кинематики продолжались вплоть до конца средней юры.
Формирование чехла Туранской и Скифской плит началось в юре. Чехол представляет собой единый комплекс, отложений от юры до миоцена и сложен континентальными песчаноглинистыми толщами, которые в южном направлении фациально замещаются морскими терригенно-карбонатными и песчано-глинистыми отложениями. Формирование плитного комплекса связано со вторым (мезокайнозойским) крупным этапом в истории океана Тетис, на месте которого сейчас образованы складчатые сооружения Средиземноморского пояса. На протяжении этого периода времени Туранская и Скифская плиты представляли собой шельфовую часть северной окраины океана Неотетис.
Мощность осадочной толщи достигает во впадинах 8 -9, а иногда и более киллометров. Наиболее крупными впадинами на территории Туранской плиты являются: Северо. Устюртская, Южно. Сырдарьинская, Барсакельмесская, Мургабская и др. В пределах Скифской плиты хорошо выраженными отрицательными структурами являются прогибы: Азово-Кубанский, Северо-Черноморский, Терско-Манычский.
