ЗАО «ПЕТРОХИМ ИНЖИНИРИНГ» Разработка российских национальных стандартов «ГОСТов Р по техническим условиям и расчетам на прочность сосудов и аппаратов» Докладчик: Зусмановская С. И. Корнеев Б. Ф. 2009 г.

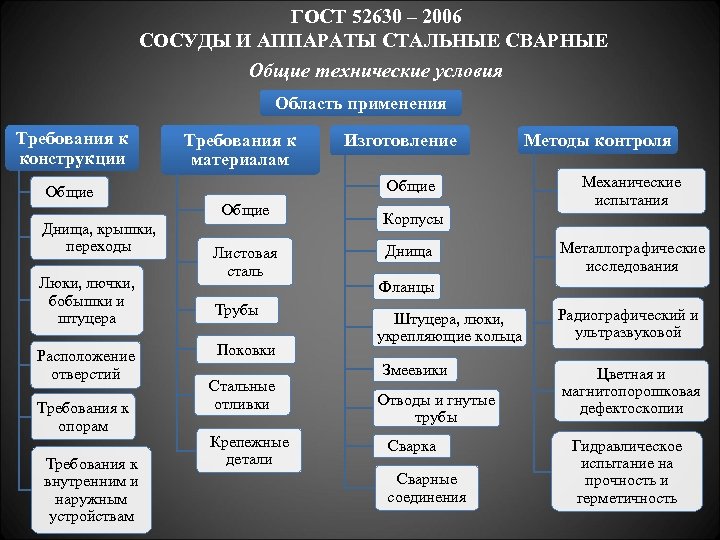

ГОСТ 52630 – 2006 СОСУДЫ И АППАРАТЫ СТАЛЬНЫЕ СВАРНЫЕ Общие технические условия Область применения Требования к конструкции Общие Днища, крышки, переходы Люки, лючки, бобышки и штуцера Расположение отверстий Требования к опорам Требования к внутренним и наружным устройствам Требования к материалам Изготовление Общие Листовая сталь Трубы Поковки Стальные отливки Крепежные детали Методы контроля Механические испытания Корпусы Днища Металлографические исследования Фланцы Штуцера, люки, укрепляющие кольца Змеевики Отводы и гнутые трубы Сварка Сварные соединения Радиографический и ультразвуковой Цветная и магнитопорошковая дефектоскопии Гидравлическое испытание на прочность и герметичность

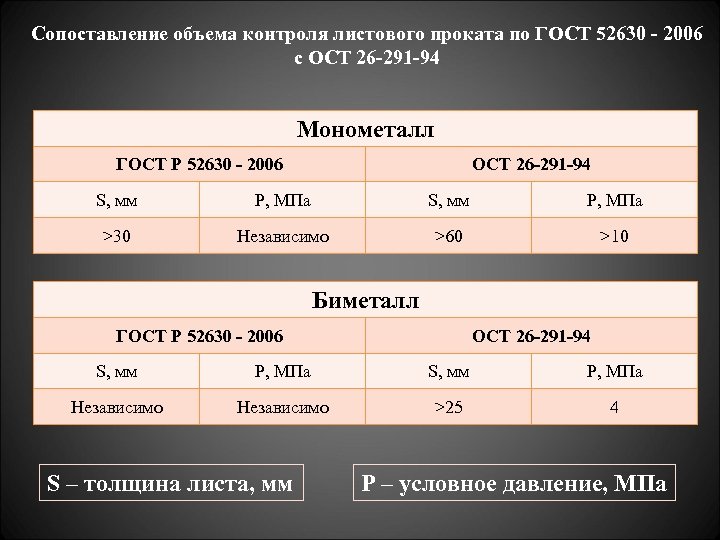

Сопоставление объема контроля листового проката по ГОСТ 52630 - 2006 с ОСТ 26 -291 -94 Монометалл ГОСТ Р 52630 - 2006 ОСТ 26 -291 -94 S, мм Р, МПа >30 Независимо >60 >10 Биметалл ГОСТ Р 52630 - 2006 ОСТ 26 -291 -94 S, мм Р, МПа Независимо >25 4 S – толщина листа, мм P – условное давление, МПа

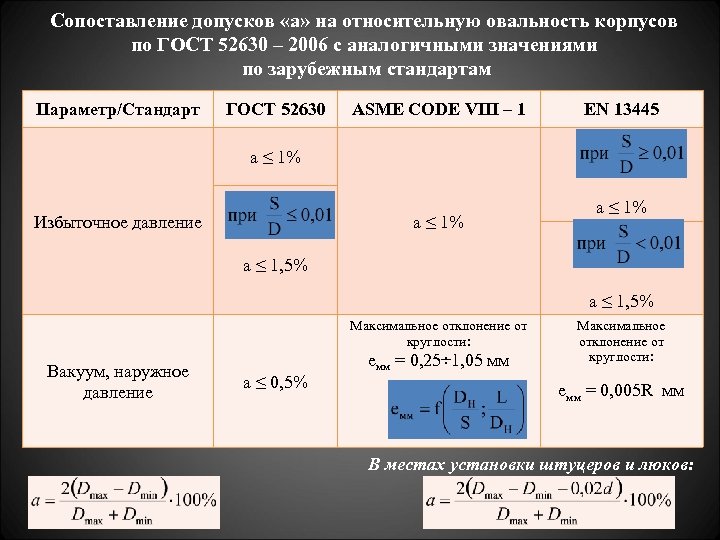

Сопоставление допусков «а» на относительную овальность корпусов по ГОСТ 52630 – 2006 с аналогичными значениями по зарубежным стандартам Параметр/Стандарт ГОСТ 52630 ASME CODE VIII – 1 EN 13445 a ≤ 1% Избыточное давление a ≤ 1% a ≤ 1, 5% Максимальное отклонение от круглости: Вакуум, наружное давление a ≤ 0, 5% eмм = 0, 25÷ 1, 05 мм Максимальное отклонение от круглости: eмм = 0, 005 R мм В местах установки штуцеров и люков:

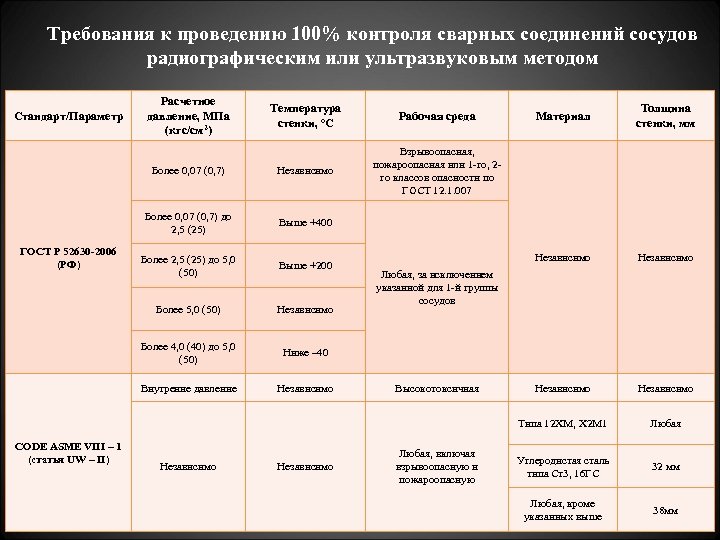

Требования к проведению 100% контроля сварных соединений сосудов радиографическим или ультразвуковым методом Расчетное давление, МПа (кгс/см 2) Независимо Взрывоопасная, пожароопасная или 1 -го, 2 го классов опасности по ГОСТ 12. 1. 007 Выше +400 Более 2, 5 (25) до 5, 0 (50) Выше +200 Более 5, 0 (50) Независимо Более 4, 0 (40) до 5, 0 (50) Ниже – 40 Внутренне давление Независимо Материал Толщина стенки, мм Независимо Типа 12 ХМ, Х 2 М 1 CODE ASME VIII – 1 (статья UW – II) Рабочая среда Более 0, 07 (0, 7) до 2, 5 (25) ГОСТ Р 52630 -2006 (РФ) Температура стенки, ºС Более 0, 07 (0, 7) Стандарт/Параметр Любая Углеродистая сталь типа Ст3, 16 ГС 32 мм Любая, кроме указанных выше 38 мм Любая, за исключением указанной для 1 -й группы сосудов Высокотоксичная Любая, включая взрывоопасную и пожароопасную
Пробное давление (Pпр) и коэффициент запаса по текучести (n. T) при гидравлическом испытании сосудов по ГОСТ 52630 – 2006 и зарубежным стандартам Стандарт ГОСТ Р 52630 ASME VIII-1 ASME VIII-2 AD-Merkblatter EN 13445 Проект «Регламента» 1, 1 1, 05 Рпр n. T Время выдержки под пробным давлением при гидравлическом испытании сосудов по ГОСТ 52630 – 2006 Толщина стенки, мм Pпр Время выдержки, мин До 50 включительно 10 Свыше 50 до 100 включительно 20 Свыше 100 30 20 ºC t, °C

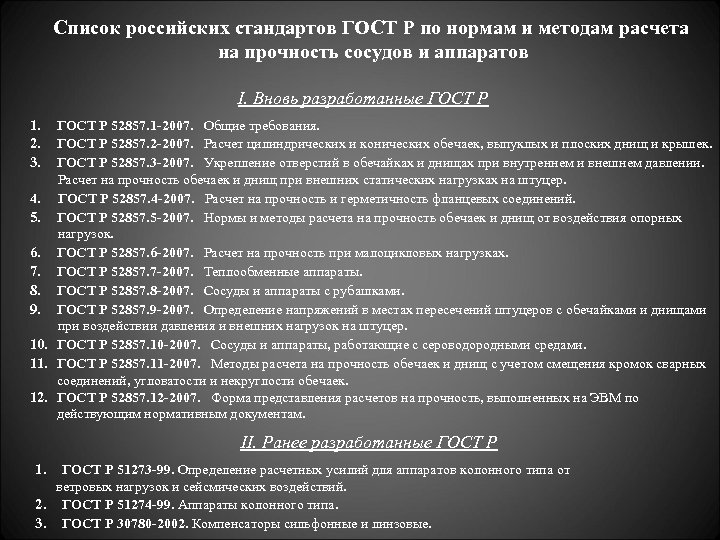

Список российских стандартов ГОСТ Р по нормам и методам расчета на прочность сосудов и аппаратов I. Вновь разработанные ГОСТ Р 1. 2. 3. ГОСТ Р 52857. 1 -2007. Общие требования. ГОСТ Р 52857. 2 -2007. Расчет цилиндрических и конических обечаек, выпуклых и плоских днищ и крышек. ГОСТ Р 52857. 3 -2007. Укрепление отверстий в обечайках и днищах при внутреннем и внешнем давлении. Расчет на прочность обечаек и днищ при внешних статических нагрузках на штуцер. 4. ГОСТ Р 52857. 4 -2007. Расчет на прочность и герметичность фланцевых соединений. 5. ГОСТ Р 52857. 5 -2007. Нормы и методы расчета на прочность обечаек и днищ от воздействия опорных нагрузок. 6. ГОСТ Р 52857. 6 -2007. Расчет на прочность при малоцикловых нагрузках. 7. ГОСТ Р 52857. 7 -2007. Теплообменные аппараты. 8. ГОСТ Р 52857. 8 -2007. Сосуды и аппараты с рубашками. 9. ГОСТ Р 52857. 9 -2007. Определение напряжений в местах пересечений штуцеров с обечайками и днищами при воздействии давления и внешних нагрузок на штуцер. 10. ГОСТ Р 52857. 10 -2007. Сосуды и аппараты, работающие с сероводородными средами. 11. ГОСТ Р 52857. 11 -2007. Методы расчета на прочность обечаек и днищ с учетом смещения кромок сварных соединений, угловатости и некруглости обечаек. 12. ГОСТ Р 52857. 12 -2007. Форма представления расчетов на прочность, выполненных на ЭВМ по действующим нормативным документам. II. Ранее разработанные ГОСТ Р 1. ГОСТ Р 51273 -99. Определение расчетных усилий для аппаратов колонного типа от ветровых нагрузок и сейсмических воздействий. 2. ГОСТ Р 51274 -99. Аппараты колонного типа. 3. ГОСТ Р 30780 -2002. Компенсаторы сильфонные и линзовые.
Взаимосвязь ГОСТ Р 52857. 1 -12 с заменяемыми нормативными документами ГОСТ 14249 -89 РД 24. 200. 17 -90 ГОСТ 26158 -84 ГОСТ Р 52857. 1 РД 26 -11 -5 -85 РД 26 -01 -150 -84 ГОСТ 25221 -82 ГОСТ Р 52857. 2 РД 26 -01 -96 -83 ГОСТ 24755 -89 РД 26 -11 -5 -85 ГОСТ Р 52857. 3 РД РТМ 26 -01 -102 -77 РД 26 -15 -88 РД 26 -01 -163 -87 ОСТ 26 -01 -298 -81 ГОСТ Р 52857. 4 ГОСТ Р 52857. 9 РД РТМ 26 -16 -88 ГОСТ 28822 -83 РД РТМ 26 -01 -63 -81 РД 24. 200. 21 -91 ГОСТ Р 52857. 7 РД 26 -14 -88
Сопоставление коэффициентов запасов прочности по ГОСТ 52857. 1 - 2007 с данными зарубежных стандартов для стальных сосудов Допускаемое напряжение вычисляют по формуле: Наименование стандарта Коэффициент запаса прочности n. T nв nд nn ГОСТ 52857. 1 1, 5 2, 4 1, 5 1, 0 EN 13445 1, 5 2, 4 1, 5 1, 0 Технический регламент РФ 1, 5 2, 4 1, 5 1, 0 ASME CODE VIII – 1 – 2007 1, 5 3, 5 1, 0 ASME CODE VIII – 2007 1, 5 2, 4 1, 5 1, 0 AD-Merkblatter 1, 5 – 1, 5 1, 0
